Отопление частного дома дровами с помощью котла и печи

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.

Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

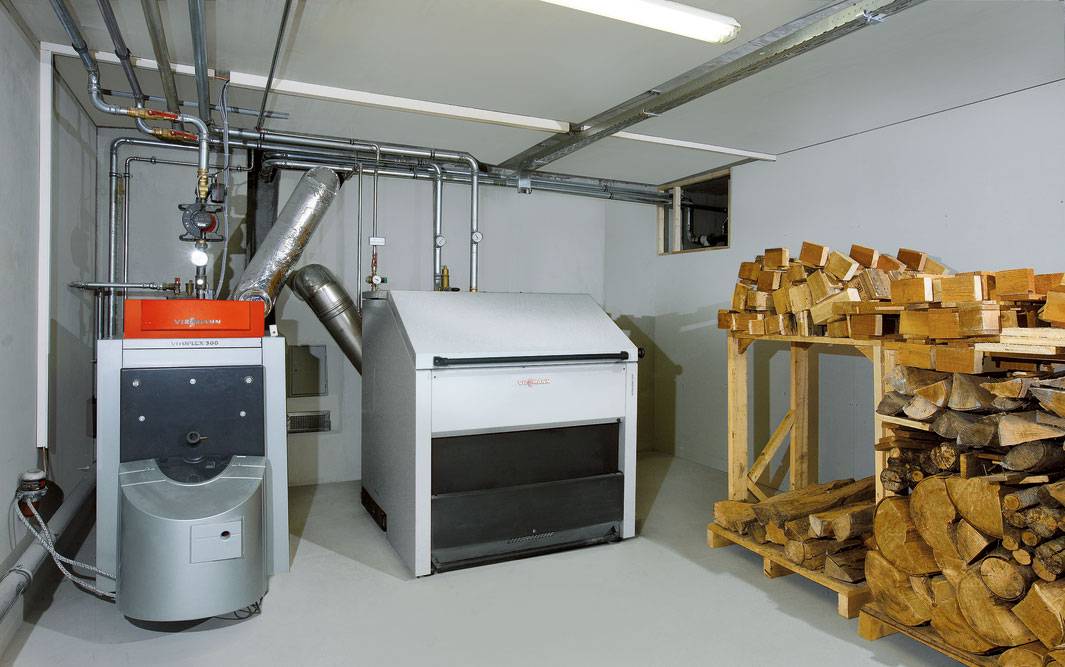

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

  • Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
  • Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
  • Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
  • Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
  • Хранилище под дрова размещают в смежном помещении.
  • Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
  • Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
  • Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

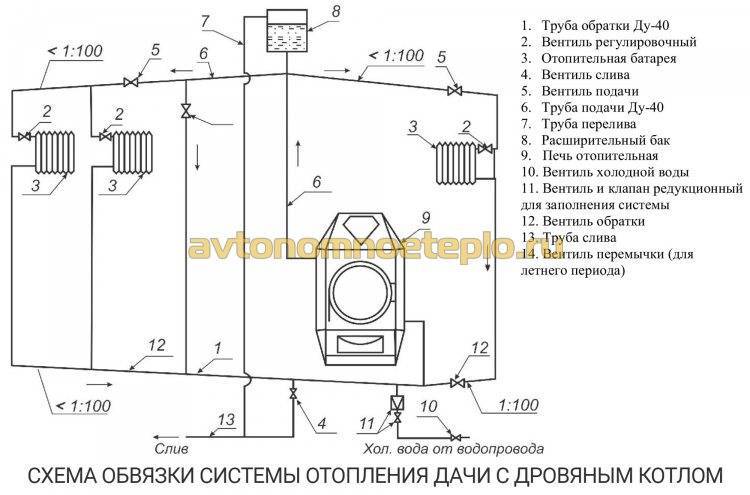

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

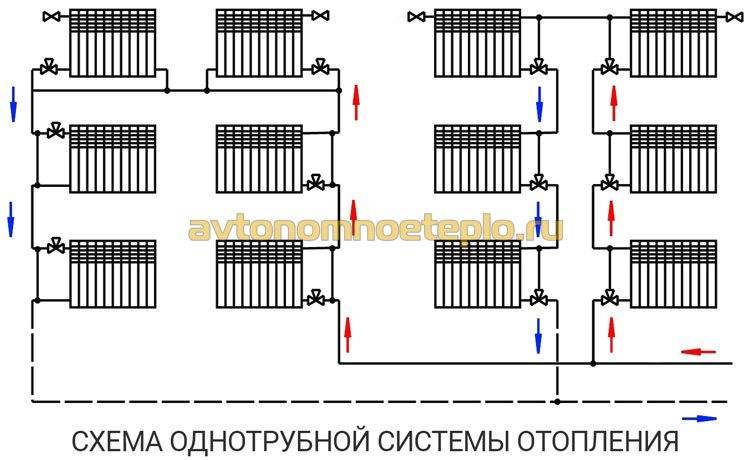

Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.

При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.

Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Расчет мощности и температуры тёплого водяного пола

Схема и порядок установки котла

Заметим, что монтаж твердотопливного котла очень ответственное дело, и любая оплошность повлечет за собой как минимум неправильное функционирование системы. Но если не боитесь рискнуть, обратимся к нашей пошаговой инструкции.

Шаг 1: Выбор места

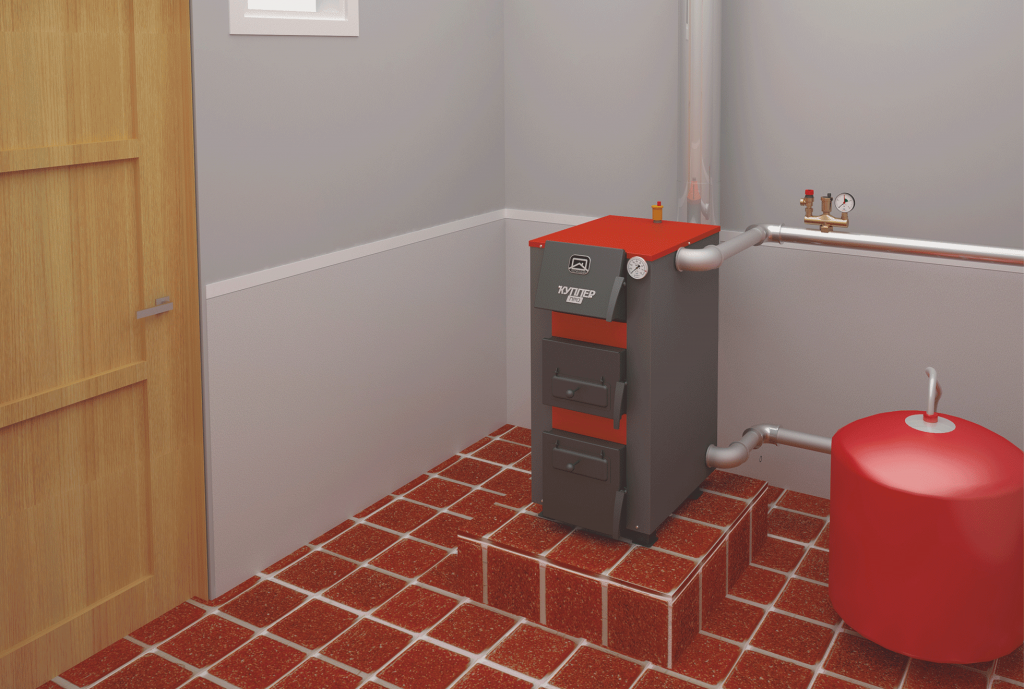

Размещать такое оборудование следует в отдельном помещении. В качестве котельной чаще всего используют подвалы или цокольные этажи. Из топки горячие угли могут выпасть на пол, поэтому основание под котлом должно быть идеально ровным и негорючим. Отлично подойдет бетонная плита. Обязательно проследите, чтобы корпус находился строго в вертикальном положении. Его перекосы недопустимы.

Еще нужно выдерживать и следующие расстояния. Между задней поверхностью отопительного агрегата и стеной должно быть более полуметра. А с передней стороны котла до иных предметов и поверхностей выдерживается не менее 125 см. Высота потолка не может быть менее 250 см, а объем помещения, в котором находится отопительное оборудование, должен составлять более 15 кубов. Обработайте пол и стены котельной специальными противопожарными средствами и позаботьтесь о хорошей вытяжной системе.

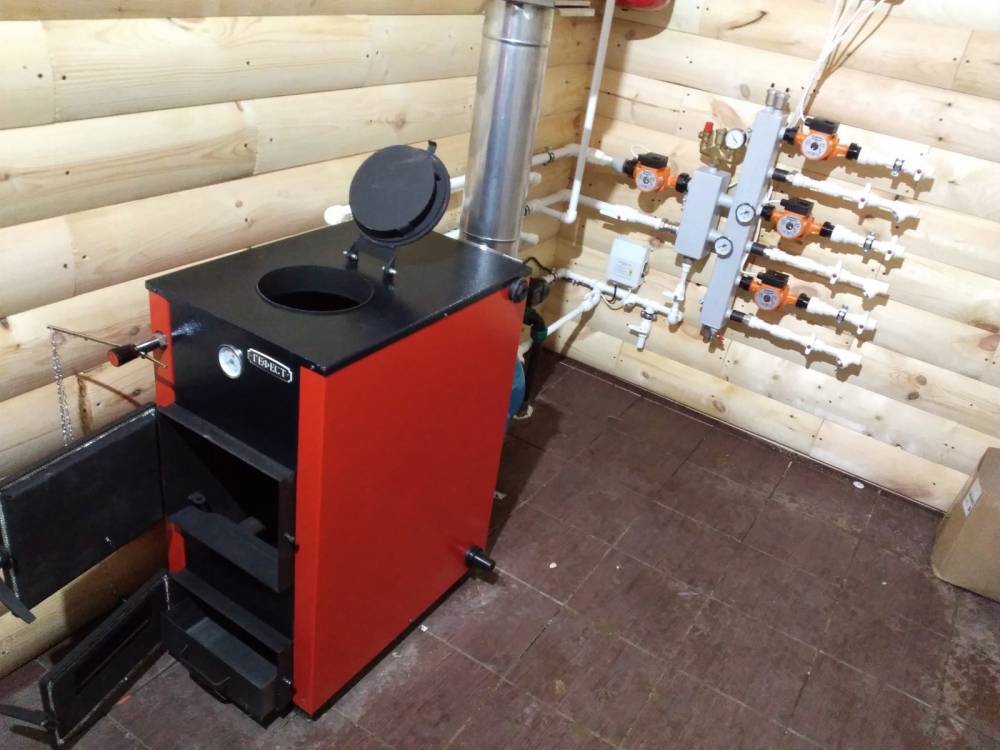

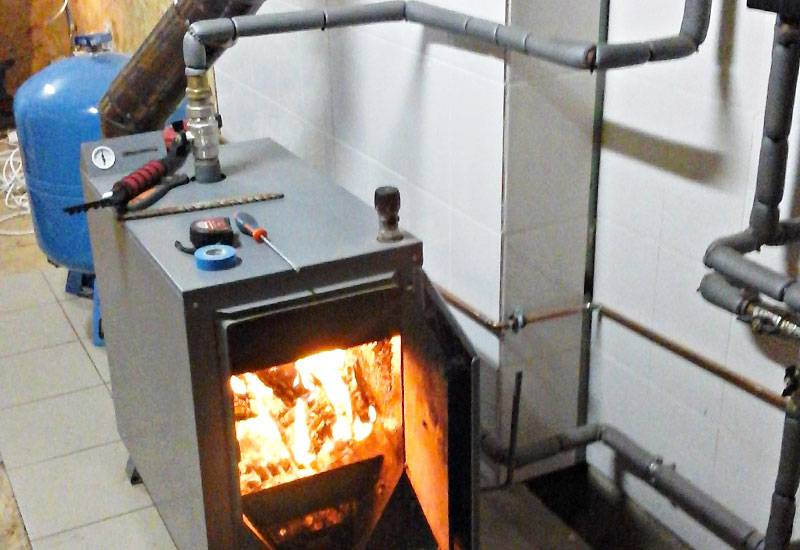

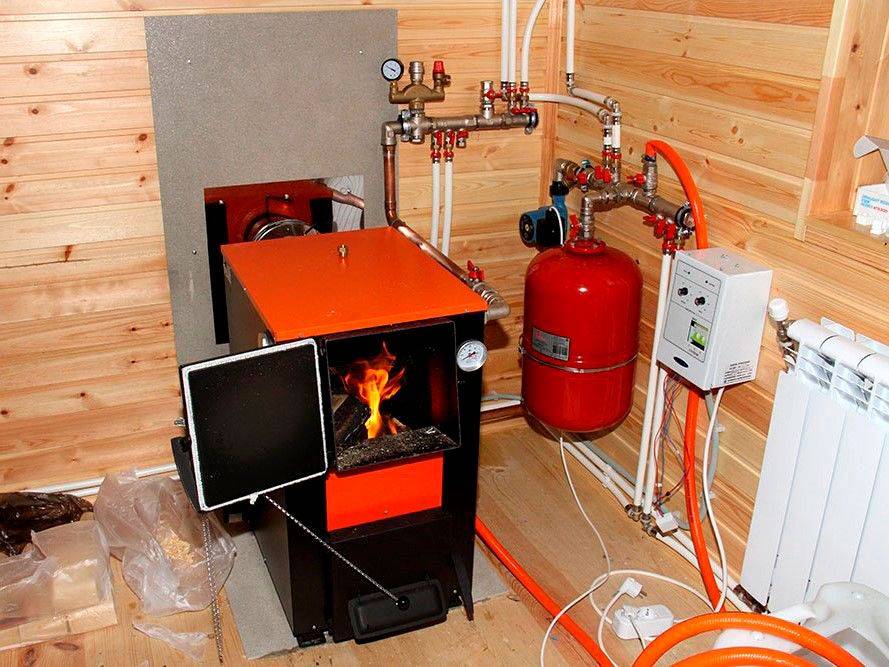

На фото – помещение с твердотопливным отопительным оборудованием

Шаг 2: Подготовка комплектующих

Схема состоит из радиатора, трубы, циркуляционного насоса, расширительного бачка и самого теплоагрегата. Еще в комплект входит теплоаккумулятор, воздушный и предохранительный клапаны, манометр и терморегулятор. Обязательно проверяйте при покупке исправность всех элементов и отдавайте предпочтение только надежным производителям.

Шаг 3: Установка оборудования

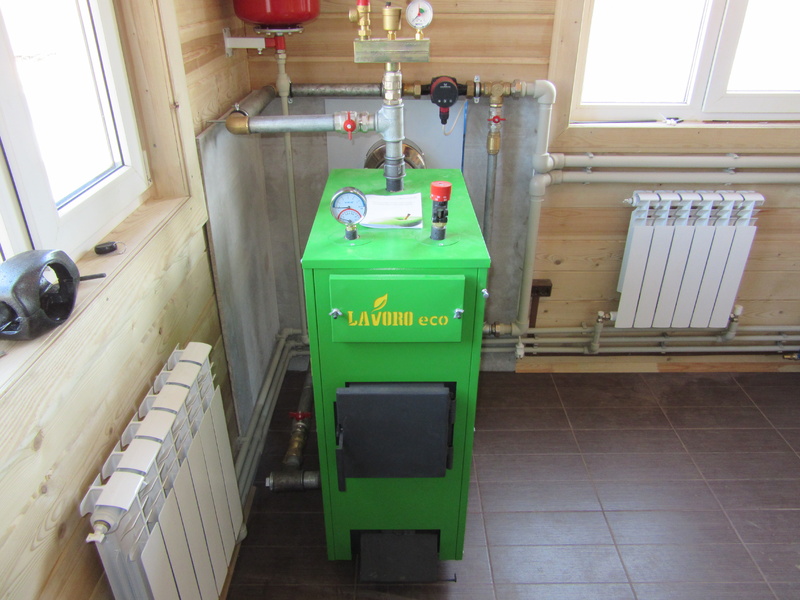

Выставляем агрегат в котельной, придерживаясь всех вышеуказанных требований

Особое внимание уделите положению корпуса, он должен располагаться строго горизонтально. Поэтому еще раз проверьте подготовленную площадку уровнем, достаточно ли она ровная. Затем подсоединяем все электронагреватели, если таковые входят в комплектацию

В принципе, в этом нет ничего сложного, так как в самом котле предусмотрено специальное место, где и будет располагаться ТЭН, а рядом с этим элементом находится терморегулятор

Затем подсоединяем все электронагреватели, если таковые входят в комплектацию. В принципе, в этом нет ничего сложного, так как в самом котле предусмотрено специальное место, где и будет располагаться ТЭН, а рядом с этим элементом находится терморегулятор.

Шаг 4: Монтаж труб и электроники

Схемы подключения твердотопливных котлов предполагают наличие труб. Лучше всего соединять их через запорные краны. Места стыков дополнительно уплотняются волокнами льна либо специальной сантехнической лентой. Если речь идет об энергозависимых агрегатах, тогда их, соответственно, следует подключить к сети. Не забываем и о заземлении. Далее устанавливаем все приборы, отвечающие за безопасную работу оборудования. Это терморегулятор, клапаны, манометр, датчик тяги.

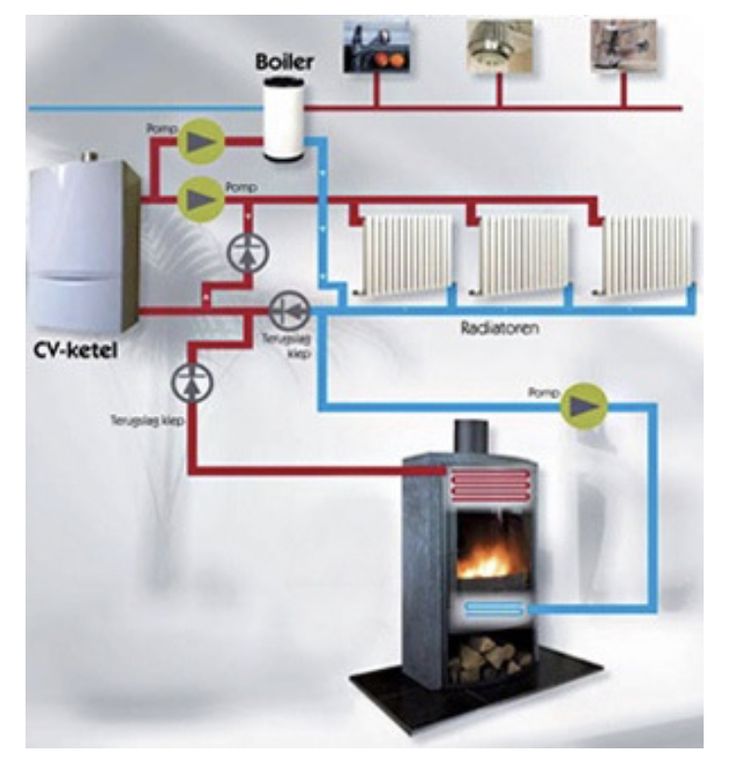

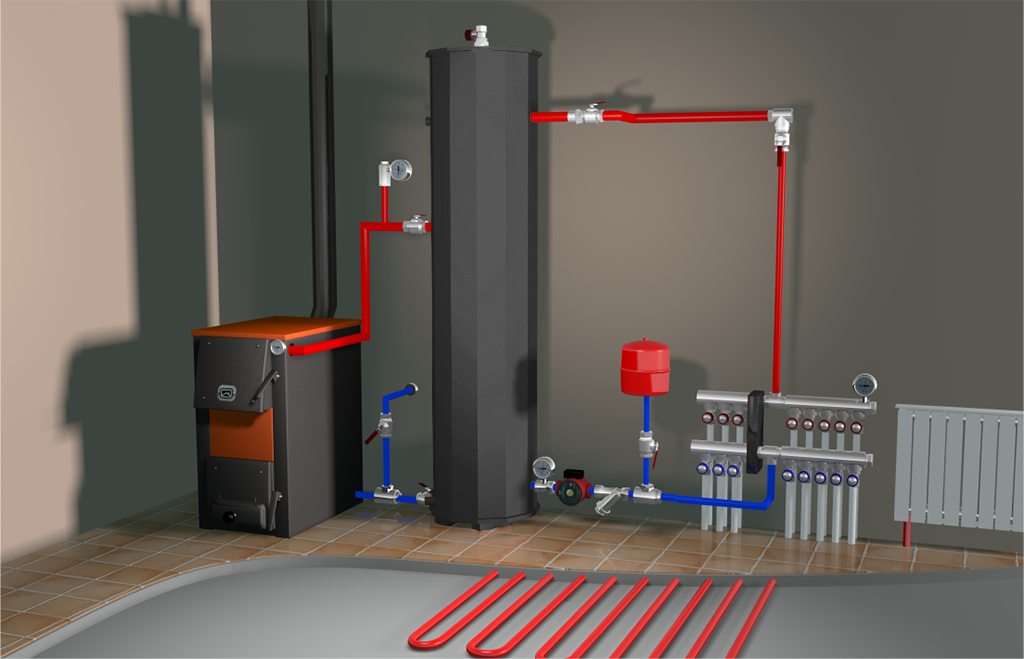

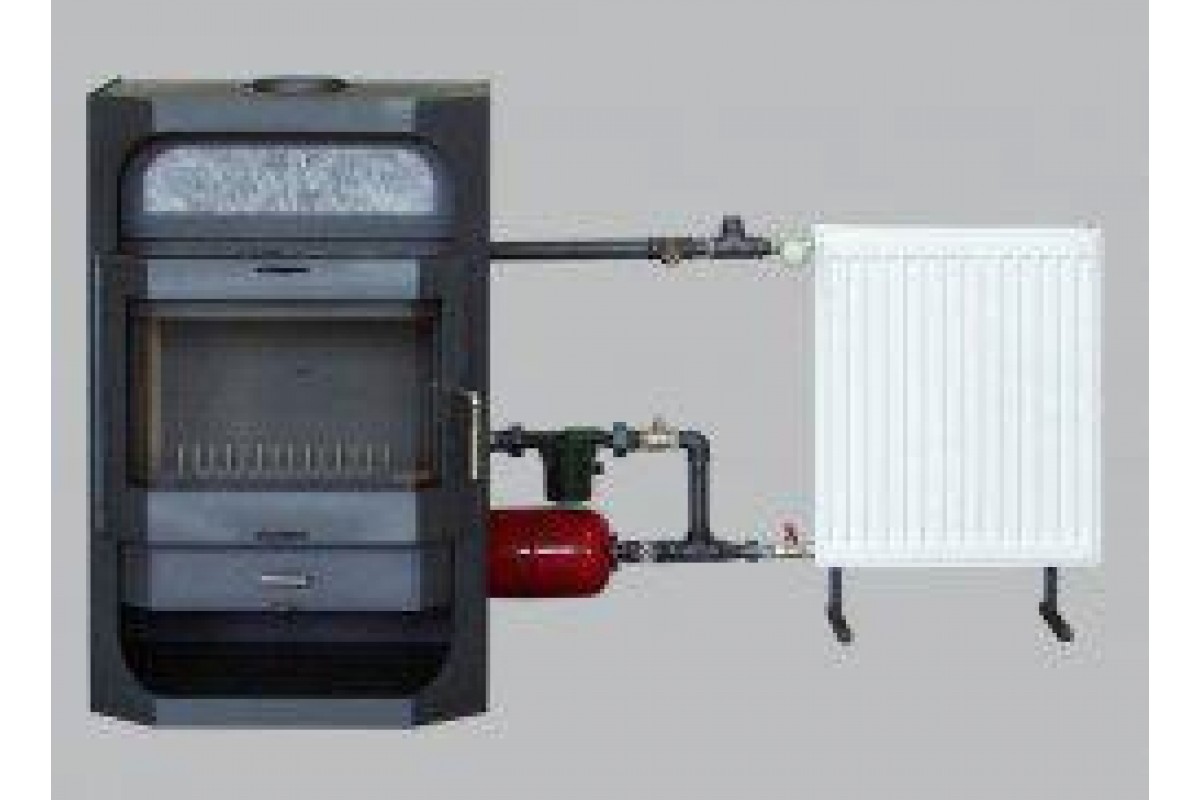

Фото схемы подключения твердотопливных котлов

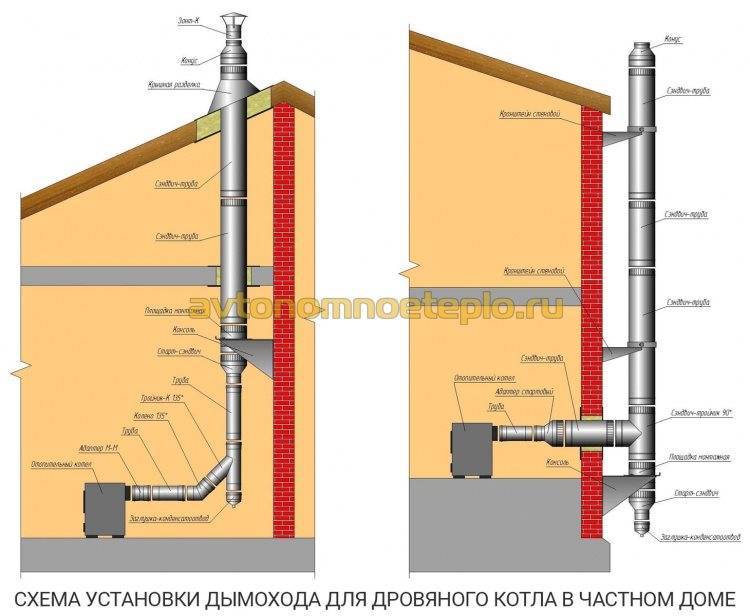

Шаг 5: Монтаж дымохода

Сегодня вовсе не обязательно выкладывать дымовую трубу из кирпича, можно собрать ее из специальных пластиковых элементов. При этом диаметр компонентов подбирается в зависимости от мощности оборудования. Поэтому обязательно придерживайтесь рекомендаций, приведенных в инструкции по эксплуатации выбранного котла. Причем этот этап особенно важен, ведь залог качественной работы теплового агрегата – хорошая тяга.

Шаг 6: Наполнение контура

Сначала заполняем тепловой контур водой, чтобы давление оказалось несколько больше рабочего, и внимательно осматриваем всю систему, особенно места стыков. Так вы выявите все утечки, если таковые есть. Затем внимательно проверяем, правильно ли расположены внутренние элементы топки. К ним относятся растопочная заслонка, колосники, шамотные камни и заглушки.

Шаг 7: Подключение

Если вся схема в порядке, протечки не обнаружены, тогда нужно сбросить давление до рабочего, отрегулировать положение заслонок и приступить непосредственно к эксплуатации отопительного устройства. Для этого закладываем и разжигаем топливо, а через 10 минут закрываем заслонку. Как только температура достигнет 80 градусов, выставляем терморегулятор на нужный уровень. Остается вовремя подкидывать дрова и наслаждаться комфортным микроклиматом.

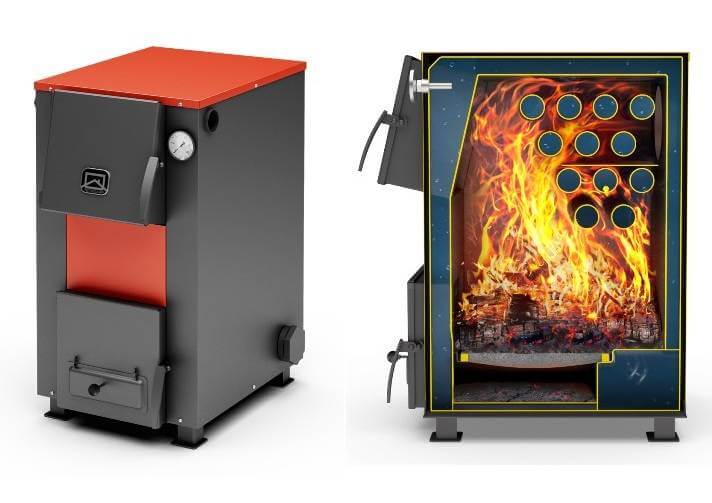

Конструкция котла

  • Итак, любой котел который вы можете купить состоит из:
  • топочной камеры
  • колосника
  • камеры для сбора продуктов сгорания (зольной камеры)
  • теплообменника (водяного контура)

Топочная камера — это сердце дровяного котла, или камина. В ней происходит сгорание древесины и выделение тепла. Летучие продукты сгорания попадают из топочной камеры в дымоход, выводящий их наружу. Поступление необходимого для горения воздуха в топочную камеру осуществляется через нижнее поддувало (зольник), или через регулируемые жалюзи в топочной дверке. Также топочная камера снабжена дверкой для загрузки топлива. Она может быть выполнена как из материалов корпуса котла, так и из стекла, как, например, у камина.

В нижней части топочной камеры расположен колосник. Через него оставшиеся от сгорания древесины угли и зола попадают в камеру для сбора твердых продуктов сгорания.

В зольной камере предусмотрена дверка, которая используется для очистки её от несгоревших остатков и для регулировки интенсивности горения путем усиления или уменьшения притока свежего воздуха в нижнюю часть топочной камеры. Вы можете делать это и своими руками и с помощью специального механического термостата, регулирующего приток свежего воздуха в камеру сгорания в зависимости от достижения заданной температуры жидкости в водяном контуре.

Теплообменником может служить водяной контур, являющийся как бы вторым корпусом топочной камеры. В таком варианте нагреваемая котлом жидкость циркулирует вокруг топки, изолируя её от наружного корпуса отопительного котла на дровах. Такой теплообменник весьма эффективен с точки зрения быстроты прогревания жидкости и уменьшения нецелевых потерь тепла, но при его повреждении по любой причине, ремонт этого контура может быть весьма затруднителен.

Также в качестве теплообменника может быть использована система труб, проходящих во внутреннем пространстве котла в местах наиболее эффективной отдачи тепла топочной камерой. Такая система является более удобной в ремонте, чем система сплошной водяной рубашки, т.к. каждую трубу, или всю систему труб, можно легко вытащить и заменить на исправную.

Внутреннее пространство котла

Топочная камера, система теплообменников, изолируется от наружного корпуса негорючими материалами с низким коэффициентом теплопроводности. Это может быть асбест, минеральная вата, шамотная глина, керамический наполнитель и т.п. материалы.

Такая теплоизоляция преследует две цели: — во-первых, за счет уменьшения теплоотдачи корпуса котла в окружающее пространство, значительно увеличивается КПД самого котла, в плане эффективности нагрева рабочей жидкости; — во вторых, повышается безопасность эксплуатации самого котла, при установке его в помещении с подверженными возгоранию материалами конструкций строения дома.

Особенности выбора

Мощность котла выбирают из расчета один киловатт на десять квадратов площади. Около 25 % добавляют на второй контур, если он будет. Поправочный коэффициент зависит от климатической зоны, от 0,7 до 2.

Цена зависит от вида котла. Самые дешевые – классика. Агрегаты длительного горения могут стоить в 4 раза больше.

Теплообменники изготавливаются из стали и чугуна. Стальные дешевле и легче, но менее долговечны (до 20 лет). Срок службы чугунного в среднем 35 лет. Инерция этих котлов очень высокая, он дольше разогревается, дольше держит тепло.

Хуже интегрируется в регулируемые отопительные сети. Большой вес (пиролизный котел может весить до 500 кг), хрупкость выше, чем у стали. Чугунный котел в полтора-два раза дороже стального.

Загрузка топки у большинства котлов боковая. У пиролизных моделей бывает верхняя. Второй вариант не так удобен, но безопаснее в пожарном отношении и предоставляет возможность для предварительной просушки дров — за счет этого увеличивается теплоэффективность.

Котел дровяной для частного дома может быть с одним и двумя контурами (отопление и ГВС). Вторые дороже, у них есть ряд ограничений и минусов:

  • не больше двух точек водоразбора, каждая не дальше 10 метров от котла;
  • нельзя использовать для отопления незамерзающую жидкость, только воду;
  • контур ГВС – приоритетный. Когда открыт горячий кран, разогретый теплоноситель поступает в него. Система отопления простаивает, при небольшой длине контура – остывает.

Проблема ГВС решается не только с помощью второго контура. Можно подключить к одноконтурному котлу бак косвенного нагрева. Наконец, можно установить для этой цели автономный водонагреватель (например, ТЭНовый), тогда ГВС вообще не будет зависеть от котла. Последний вариант иногда практичнее: при поломке котла горячая вода в доме все равно будет, а в отопительном контуре можно безболезненно использовать антифриз.

Главное преимущество двух контуров перед этими вариантами – компактность. Но учитывайте, что при большой потребности в горячей воде собственной емкости теплообменника не хватит, все равно потребуется подключать дополнительный бойлер.

Приборы управления и безопасности могут быть автоматическими и электронными. У вторых больше возможностей, но они дороже и энергозависимы – придется купить стабилизатор напряжения (что такое стабилизаторы напряжения для котлов отопления ) или сетевой фильтр, а в идеале еще и автономный генератор, на случай отключения электричества (что такое генератор для котла отопления ). Полностью автоматизировать процесс работы котла отопительного на дровах не получится: топливо в камеру сгорания нужно подкладывать вручную.

Для системы с принудительной циркуляцией дополнительное электрооборудование потребуется в любом случае, т.к. все насосы – электрические (установка насоса в систему отопления частного дома ). От электричества зависят котлы длительного горения с принудительной тягой (с электрическим вентилятором).

В отношении качества лучшие котлы для отопления дома на дровах – немецкие и чешские, бюджетные модели – российские и польские.

  • Германия – Viessmann, Buderus, Lopper;
  • Чехия – Viadrus, ATMOS, ОРОР;
  • Польша – DREWMET, Defro, ORLAN;
  • РФ – Теплодар, ZOTA.

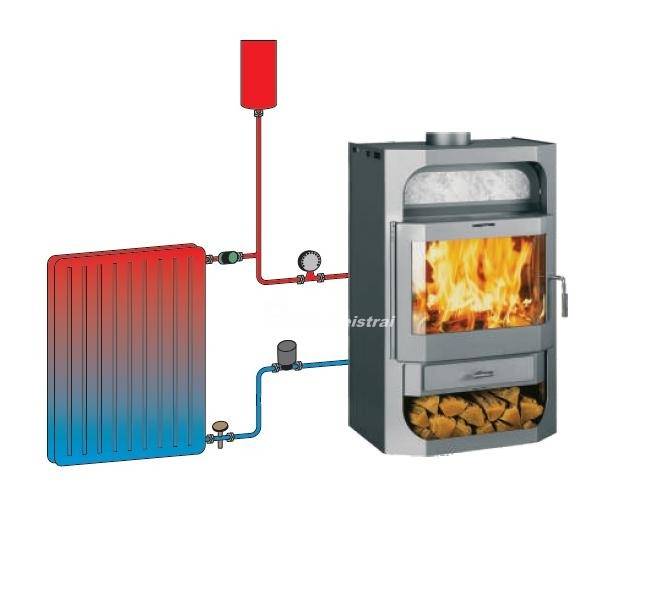

Печное отопление с теплоносителем

Очень удачной вариацией традиционного печного отопления считается система с водяным контуром. Она успешно сочетает в себе достоинства водяного и печного отопления, что позволяет ей равномерно и рационально распределять тепло по помещению. При этом такая система способна обогревать одновременно несколько комнат.

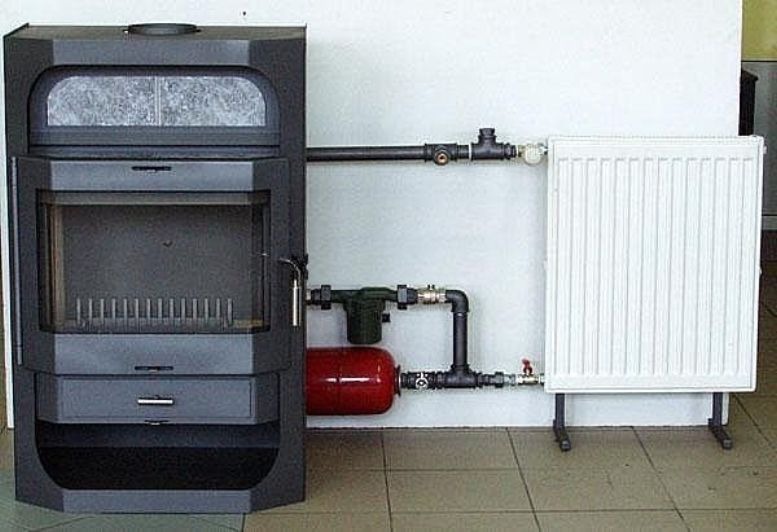

Устройство печи с водяным котлом

Печь, использующаяся в такой системе, работает по типу твердотопливного котла. Однако в отличие от него она нагревает не только теплоноситель, но и собственные стенки и дымовые каналы, которые так же участвуют в обогреве помещения. Таким образом печное отопление с водяным контуром обеспечивает передачу тепла к радиаторам только в процессе топки. Однако разогретая поверхность печи излучает тепло до полного остывания.

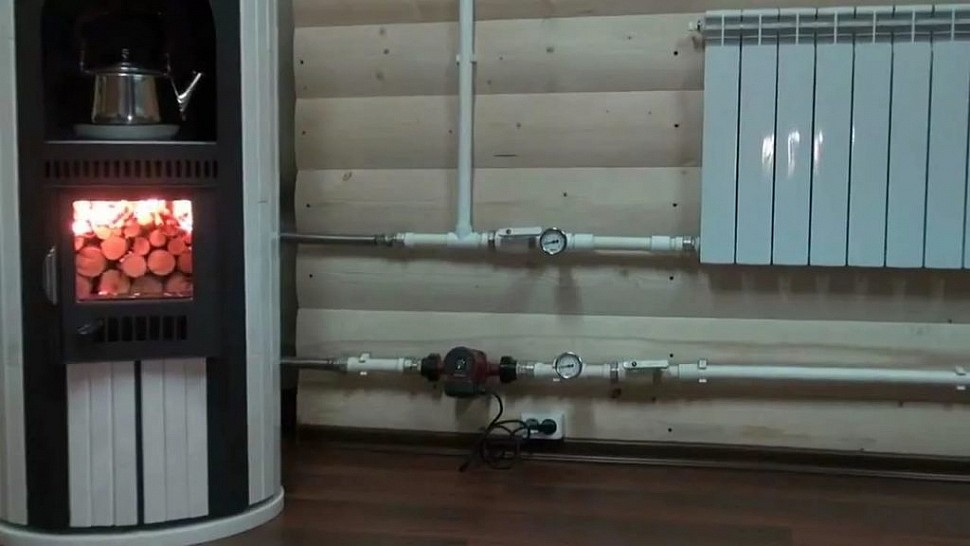

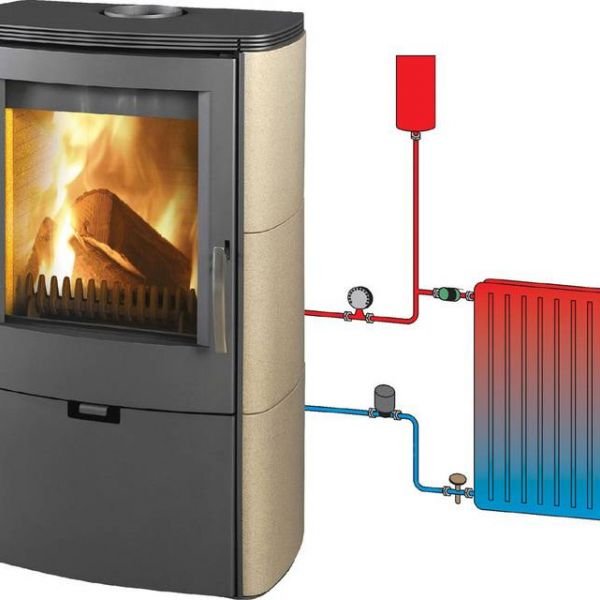

Схема работы печного отопления с водяным контуром — простая однотрубная система

Регистр: назначение и устройство

Основное конструктивное отличие печи для отопления с теплоносителем – наличие так называемого регистра или теплообменника или змеевика. Так называют деталь, установленную в топливнике, по которой циркулирует теплоноситель. Именно к ней подключается традиционная система водяного отопления.

Конструкция детали может быть самой разнообразной, главное, чтобы она обеспечивала максимальную из всех возможных температур находящегося в ней теплоносителя и не препятствовала постоянной и равномерной его циркуляции.

Форма регистра может быть различной и, скорее всего, его вам придется делать на заказ

Для изготовления регистра используется листовая сталь толщиной от 3 до 5 мм или металлические трубы. Большой популярностью пользуются теплообменники из листовой стали, которая достаточно проста в обработке. Кроме того такие изделия относительно легко очистить от продуктов сгорания. Основной недостаток – небольшая площадь нагрева, что их невыгодно отличает от регистров, выполненных из металлических труб. Чаще всего змеевики изготавливаются по заказу, под определенную модель и размеры печи. В некоторых случаях их даже можно сделать самостоятельно.

Самодельный дровяной котел

Для отопления небольшого служебного или хозяйственного помещения можно сделать самодельный котел своими руками. Чаще всего это актуально для организации теплоснабжения гаража, небольшого производственного цеха или склада. Изготовление печей для отопления на дровах делается с помощью подручных материалов.

Схема самодельной печи на дровах

В качестве каркаса используется стальная бочка, толщина стенки которой не должна быть меньше 1 мм. Дополнительно потребуются трубы круглого сечения, дверцы для поддувала и камеры сгорания.

Для сбора конструкции понадобится сварочный аппарат, болгарка с диском по металлу, измерительный инструмент. Предварительно с поверхности заготовок удаляется краска. Зачем на них наносится разметка. Детали изготавливаются согласно чертежу.

Во время установки теплоснабжения на дровах своими руками учитываются следующие нюансы:

  • Топка и зольник должны быть герметичны;
  • Диаметр дымоходной трубы составляет 50 мм;
  • Небольшой вес конструкции дает возможность установить ее на ножках. Это уменьшит тепловые потери и повысит безопасность эксплуатации.

Особое внимание уделяется качеству сварных швов. Предварительно необходимо подобрать правильную марку электродов

В видеоматериале можно знакомиться с подробной инструкцией по изготовлению пиролизного котла на дровах:

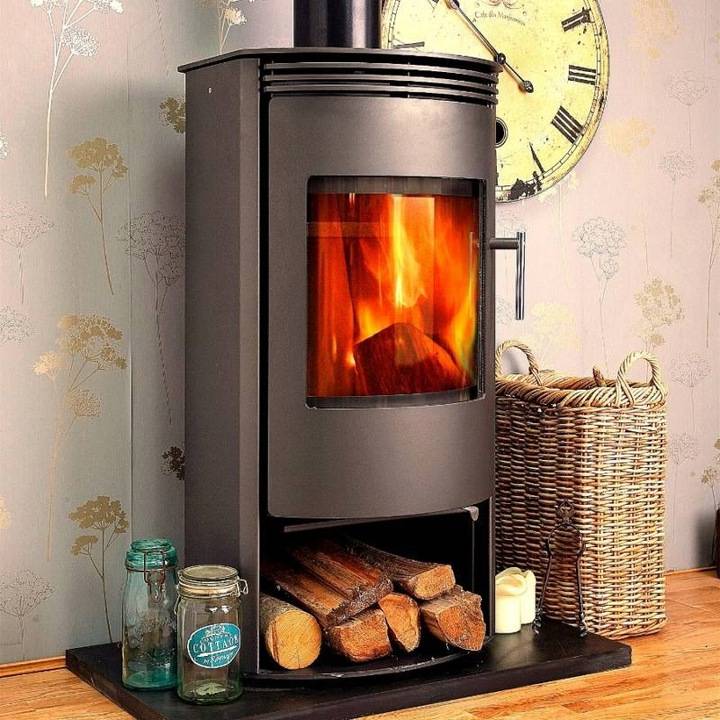

Камины

Камины быстрее нагреваются и сразу отдают тепло в сравнении с печью. Топка открытая, занимает около половины всего фасада и вносит ощутимый плюс в интерьер помещения, но только 50% – КПД. В современных печах-каминах совмещены достоинства:

  • КПД до 80%, с водяным контуром до 90%;
  • небольшие размеры и хорошая мощность;
  • подключение водяного контура позволяет отапливать частный дом полностью;
  • варочные поверхности;
  • колебания температуры минимальные.

Эстетичный вид и малый вес дают возможность простой (самостоятельной) установки даже на деревянные полы.

А какие дрова лучше использовать для топки – те, у которых выше теплоотдача. Лучше всего подходят для отопления дуб, ясень, граб, береза. Подойдут также для отопления брикеты, которые обладают повышенной теплоотдачей и пожаро безопасностью. Дрова для розжига должны быть сухими.

Кладка кирпичной печи с водяным котлом

Схема устройства твёрдотопливного котла.

Кладка кирпичной печи с водяным котлом производится в следующей последовательности:

  1. Заливается фундамент под местом расположения печи.
  2. Пока фундамент сохнет, смешивается раствор глины и песка в соотношении 1:2. В зависимости от жирности глины эту пропорцию можно изменять. До начала приготовления смеси глина отмокает в воде в течение 10-12 часов (большие комки глины необходимо при этом размять руками). Перед началом кладки песок и глина тщательно перемешиваются.
  3. На высохший фундамент выкладывается гидроизоляция – обычно рубероид с размером будущей печи.
  4. Поверх гидроизоляции наносится слой раствора, выравнивается и укладывается первый слой кирпича. Следует учесть, что для внешнего слоя лучше использовать красивый кирпич, он будет выглядеть более эстетично. Внутренние слои можно формировать из бракованных или битых кирпичей.
  5. Каждый слой кирпича тщательно покрывается раствором.
  6. На необходимой высоте делается отделение для золы и непосредственно топка.
  7. В отделении для золы размещается лист металла, для того чтобы в дальнейшем удобно было выгребать зольные остатки. Тут же устанавливается дверца поддувала.
  8. За топкой, в передней части дымохода, устанавливается водяной котел. Для него сооружаются кирпичные выступы с металлическими уголками. Необходимо использовать уровень, чтобы предотвратить образование воздушных пробок. В самой топке закрепляется дверца для загрузки топлива.
  9. Поверх котла ставится металлическая плита, формируется дымоход и система прочистки. Будет нелишним сделать отдельную дверцу для чистки котла от нагара.
  10. На полу перед топкой закрепляется металлический лист, чтобы соблюсти правила противопожарной безопасности.

Схема устройства котла.

При первой растопке сделанной печи необходимо следить за исправностью системы и отсутствием течи. Помещение необходимо проветривать, так как зачастую при первой протопке возникают неприятные запахи выгорающих промышленных смазок и нагревающейся глины. Она производится не менее часа с максимально возможным количеством топлива.

Кирпичная печь с самодельным котлом – это один из лучших способов обогрева небольших загородных домов, который позволит насладиться теплом холодными зимними вечерами и сохранит ваш бюджет.

Схема отопления с двумя котлами

Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.

Это дает такие преимущества:

  1. Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
  2. Основной отопитель работает с максимальным КПД.

Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.

Схема отопления с двумя твердотопливными котлами.

Второй котел используют:

  • в экстремальные холода;
  • во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
  • в межсезонье (в одиночку).

Применяют разные схемы подключения:

  • параллельную;
  • последовательную;
  • каскадную.

Виды дровяного отопления

Для обогрева помещений используется три варианта:

  • Стандартное печное отопление.
  • Водяное, при котором топится котёл, греющий воду.
  • Каминное.

Печное

Традиционная русская печка— пережиток, хотя современное устройство выполняет схожие функции. На верхней части печи устраивают место для отдыха, а внутренняя — пригодна для приготовления еды. Основная функция прибора сохранилась: печное отопление с успехом обогревает помещение.

Особенность устройства — необходимость длинной вытяжки. При низкой тяге требуется достроить дымоход.

Водяное

Дровяной котёл, нагревающий воду, имеет средний КПД. Показатель больше печного, но меньше каминного. Преимущества — дешевизна устройства и монтажа, экономия топлива. Принцип действия прост: дрова, сгорая, нагревают воду в обвязке.

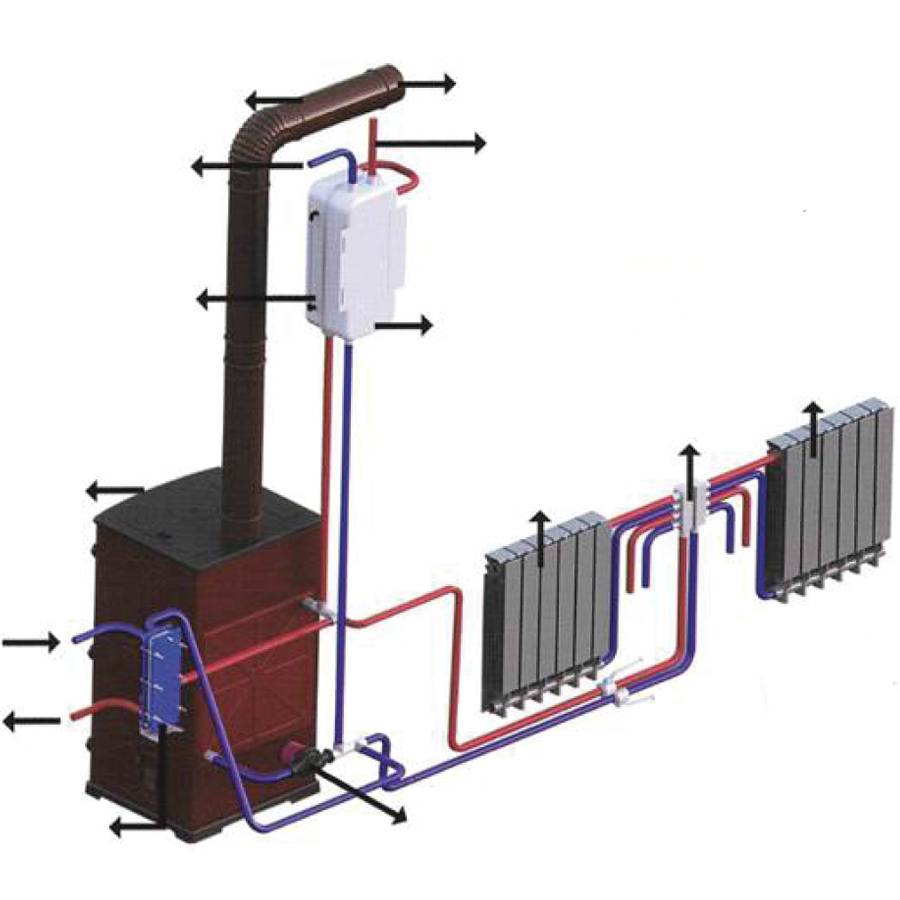

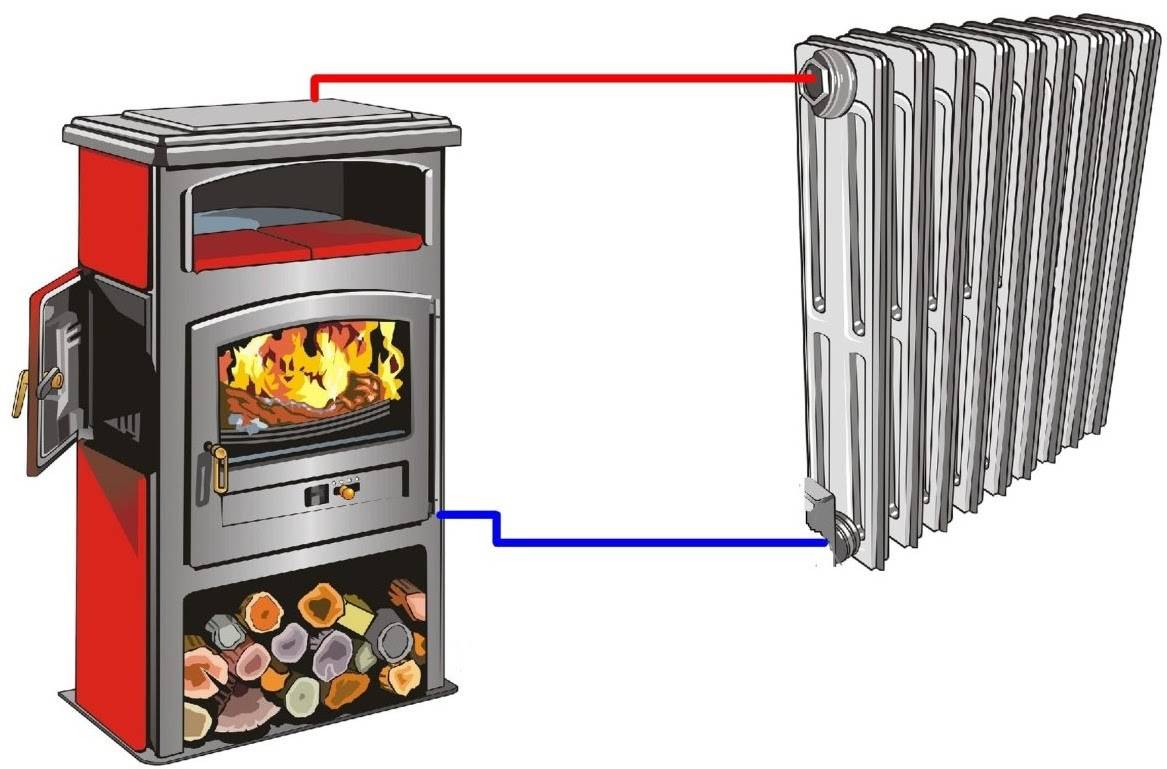

Фото 1. Схема водяного отопления частного дома с использованием котла, работающего на дровах.

Для водяного отопления требуется небольшая вытяжка. Для сжигания подойдёт некачественное топливо.

Каминное

Открытый камин непригоден для отопления, поскольку его КПД составляет всего 20%. Поэтому применяют каминопечи. Такие конструкции позволяют наслаждаться видом огня через жаропрочное стекло. Система тяги заставляет дым отдавать тепло устройству, прежде чем покинуть помещение.

Некоторые печи улучшают, комбинируя с водяным или воздушным отоплением. Соединённый с водным контуром, камин способен обогреть дом при помощи классических радиаторов. При добавлении в конструкцию конвекторов, печь может отапливать жилище через вентиляционную шахту, выводящую продукты сгорания на улицу.

С водяным контуром или без?

Газогенераторные печи отлично зарекомендовали себя как эффективный отопительный прибор и без подключения водяного контура. При условии правильного выбора мощности агрегата он будет радовать теплом и уютом. В зависимости от конкретных условий эксплуатации можно подобрать комбинированную модель с варочной панелью и духовкой. Такие приборы универсальны.

В целом при эксплуатации газогенераторной печи можно обойтись и без дополнительного водяного контура. С другой стороны, его подключение обеспечит более комфортные условия за счет применения двух разных отопительных сетей — печи и системы радиаторов с жидким теплоносителем.

В отличие от кирпичных печей подключить водяной контур к чугунной конструкции не представляет труда. Теплообменник устанавливается над топкой. Такая рубашка будет огибать топку, обеспечивая нагрев воды. Теплоноситель, циркулируя по трубам и радиаторам, делает прогрев загородного дома более эффективным. Как видим, чугунные печи лучше использовать с водяным контуром. В то же время, как показала практика, в конструкции из кирпича теплообменник лучше не встраивать. Это связано не только со сложностью монтажа, но и с целым рядом нюансов, раскрывающихся уже в процессе эксплуатации прибора.

Монтаж газогенераторных печей, по сути, сводится к их установке на выбранное место и подключению к дымоходу. Промышленные модели имеют регулируемые ножки, облегчающие процесс установки. Особенность монтажа заключается в подключении к дымоходу. Выходной патрубок у таких моделей, как правило, располагается сзади. Для удобства подсоединения к дымоотводящему каналу печь придется устанавливать практически вплотную к стене.

В деревянном загородном доме это может стать причиной повышенной пожарной опасности. Для минимизации рисков стоит защитить деревянные конструкции огнеупорными материалами.

Особенность газогенераторных печей заключается в возможности их интеграции в существующую систему отопления. Допустим, автономная сеть строится на основе газового или электрокотла. В нее легко можно интегрировать твердотопливную печь с водяным контуром или водогрейным баком. Такая интеграция даст альтернативный источник тепла, если топливо для основного котла по какой-то причине недоступно.

Интересно, но современные модели печного производства отличаются таким многообразием, что позволяют решить любые задачи, в том числе и дизайнерские. На рынке можно без труда подобрать даже камин с водяным контуром. Такой промышленный камин будет работать так же, как обычная газогенераторная печь со встроенным теплообменником. Но при этом ее внешний дизайн будет полностью имитировать классический камин.

Выбор оптимальной системы

При разработке проекта учитывают следующие факторы:

  • наличие и стабильность электроснабжения;
  • присутствие потребителей с непостоянным режимом работы.

В пригородных зонах, где энергетическая инфраструктура устойчива и в случае аварии быстро ремонтируется, предпочтительна система с принудительной циркуляцией теплоносителя. В отдаленных районах возможны длительные перебои, здесь лучше собрать комбинированный контур.

При наличии временно работающих потребителей, например «теплого пола» в бассейне, используют схемы:

  1. На крупных объектах – с первичным и вторичными кольцами.
  2. На небольших – лучевую.

Во втором случае к теплосъемным устройствам прокладывают отдельные ветви от общего коллектора, установив на них регулирующую арматуру. Все «обратки» от них тоже сходятся в 1 точке.
