Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала – от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Поэтапная сборка

Установка мотора

Оптимальным и конечным вариантом будет дровокол винтовой двигателем 220В, хотя можно оборудовать дровокол и бензиновым мотором для повышения мощности на случай сборки крупногабаритной установки для колки более крупных поленьев. Если же дровокол планируется собрать небольших размеров, то идеально подойдет мотор от ненужной стиральной машины. Такой мотор станет экономичным, ведь будет работать от обычного напряжения 220В. Конечно, такой двигатель дровокола 220В является не сильно мощным, однако благодаря установке хорошего редуктора мощность электроприбора увеличивается в разы. Наиболее важным при сборке дровокола является правильное сочетание мотора и редуктора. На практике это означает, что установка на валу мотора более компактного шкива, а на валу, который оснащен конусом, большего по размеру шкива приведет к максимально эффективному результату. Чем больше будут отличаться между собой размеры данных шкивов, тем более мощным будет дровокол.

Внимание! Правильность подбора редуктора под электрический двигатель очень важна, ведь показатель скорости вращения конуса не должен быть более 500 оборотов в минуту, а ограничить данную характеристику как раз можно, правильно подобрав редуктор и мотор.

Выбор подшипников

В целом можно установить подшипники любого типа, главное, чтобы они выдержали максимально возможную нагрузку со стороны вала. Если планируется собрать небольшой дровокол, вполне подойдет установка вала, имеющего диаметр не более 3 см. Для него нужно будет подобрать подшипники, внутренний диаметр которых равен внешнему диаметру вала.

Внимание! Подшипники должны выдерживать максимально возможные нагрузки со стороны вала.

Установка подшипников осуществляется в корпусе, который выполнен из прочной стали. Можно взять цельный корпус для всех подшипников либо подобрать корпус для каждого подшипника отдельно. Корпус по силам сделать любой профессиональный токарь, однако лучше всего приобрести уже готовый корпус, оставшийся от старых станков.

Крепление подшипников к станине происходит болтами. Главное требование к станине – прочность. По этой причине эти места укрепляются с помощью металлических профилей, уголков или швеллеров. Профиль крепится путем электросварки наглухо. Каркас дровокола легко собрать с помощью стандартных металлических уголков или труб.

Подбор конуса

Теперь коснемся непосредственно рабочей части дровокола, то есть его наиболее важной детали, отвечающей за колку дров. Материалом для изготовления рабочего конуса должна служить высокопрочная инструментальная сталь

Это означает, что данную деталь остается только покупать, ведь даже самый опытный токарь не сможет сделать конус высочайшего качества в соответствии со всеми требованиями. Это под силу лишь заводу-изготовителю. Самый важный момент при выборе конуса – точно подобрать его размер, ориентируясь на то, какого размера поленья предстоит раскалывать. Как правильно подобрать конус в зависимости от размера дров? При диаметре 7 см раскол будет достигать глубины 45 см, при 8 см – 55 см, а при 10 см – 75 см соответственно.

На схеме сверху представлены размеры винта конуса. Немаловажным является и то, в каком направлении должна проводиться нарезка резьбы. Она должна быть левой. На практике это означает, что когда конус будет вкручиваться, врезаясь в бревно, он должен его притягивать к себе. Таким образом, левая резьба выполняет важную функцию, облегчая работу всего дровокола. Благодаря резьбе заготовка совершает поступательные движения при вращении конуса. Этот фактор является весьма важным для маломощных дровоколов, в основе которых лежит мотор, питающийся от напряжения 220В, ведь у таких приборов нет подающего узла. Такая работа выполняется своими руками. А благодаря левой резьбе отпадет необходимость нажимать на поленья, таким образом, создавая давление и ускоряя процесс распила

Вот почему важно не ошибиться с нарезкой резьбы

Типы конусов

Выбирая конус под дровокол, важно определиться с его конструкцией. Конусы бывают двух типов: имеющие хвостовик и имеющие посадочное отверстие

Как сделать конус с хвостовиком? Сбоку вала, к которому впоследствии прикрепится сам конус, нужно просверлить отверстие под хвостовик, а затем вставить его туда и надежно закрепить стопорным винтом, вкрутив с торца вала. Если имеется больше надобность во втором варианте с посадочным отверстием, то в него нужно вставить вал, а затем закрепить с помощью двух стопорных болтов. Ниже имеется фото, на котором как раз изображен второй вариант.

Советы по выбору

Ручной дровокол подойдёт для малого объёма заготовки дров. Им удобно подготавливать розжиг для мангала или бани

Устройство также будет актуально в местах где нет доступа к электросети и другим видам питания.
Для длительной работы важно выбрать агрегат с регулируемой станиной, чтобы можно было установить оптимальную высоту. В таком случае заниматься заготовкой получится даже сидя на табуретке.
Другим важным параметром является размер материала, который будет обрабатываться прибором

В большинстве случаев модели с допустимой длиной брёвен в 50 см вполне достаточно.

Если планируется раскалывать толстые чурки, то лучше отдать предпочтение приспособлениям без кольцевого ограничителя.
Хорошим дополнением станет специальная защита лезвия от случайных ударов кувалдой в процессе рубки.
Стоит обратить внимание на модели с прочным, устойчивым основанием. Лучше если оно будет широким, особенно когда планируется использовать агрегат дома и не хочется испортить вмятинами пол.. Предпочтительнее покупать изделия проверенных и известных фирм, которые могут предоставить гарантийное обслуживание и замену устройства в случае получения брака или поломки деталей.

Предпочтительнее покупать изделия проверенных и известных фирм, которые могут предоставить гарантийное обслуживание и замену устройства в случае получения брака или поломки деталей.

О конструкции

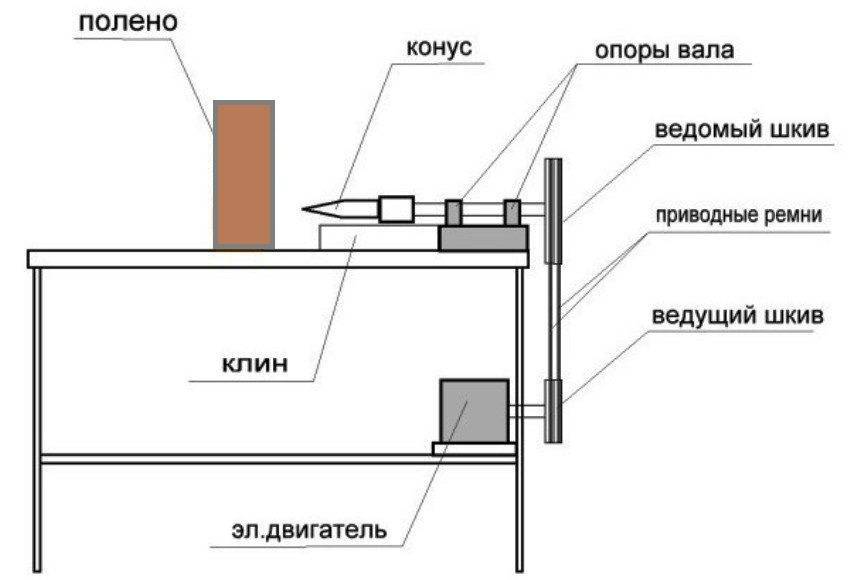

Основная конструкция конусного дровокола

Станок состоит из основных двух частей:

• Базовая часть представлена крепкой станиной. Она изготавливается из профильной трубы и имеет форму тумбочки. Состоит из четырёх стоек скреплённых между собой перемычками. Верх накрывается стальным листом по размеру периметра и толщиной 10 мм. На него устанавливаются два крепления под подшипники. На среднем уровне крепится подобная пластина. В ней сверлятся отверстия под крепление электрического мотора. К станине приваривается стол для подачи материала. Изготавливают его из двух стоек, с использованием профильной трубы, соединённых перемычкой. Верх выполняется из стального листа. Размеры соответствуют периметру стола. Толщина металла 10 мм. к поверхности стола приваривается нож разъединяющий полено. Он предотвращает неожиданное попадание осколка под винтовой конус с последующим его затягиванием и деформацию вала. Приваривается н строго под конусом на расстоянии 20 мм от самого большого диаметра конуса имеющегося в наборе к данному станку.
• Механическая часть представлена валом, двумя подшипниками, шкивом понижающим число вращения, конусом с винтовой резьбой, электродвигателем, малым шкивом для двигателя и прорезиненным ремнём.

Как работает?

Стальной вал помещается в подшипники и устанавливается в крепления на станине. На конце его закрепляется шкив диаметром 400 мм. на среднюю площадку устанавливается электродвигатель с малым шкивом диаметром в 140 мм. между ними устраивается ремённая передача.

Разность диаметров шкивов позволяет сократить частоту вращения от двигателя на вал с конусом в три раза, но позволяет увеличить мощность станка в 3 раза.

Длина конуса 250 мм, диаметр основания под вал составляет от 40 мм до 100 мм.

В основании высверливается отверстие для вала. Закрепляется конус на валу при помощи винтов или внутренней резьбы.

Типы приводов для конусного дровокола

Приводом для производства работы механического колуна могут быть:

• Электрические двигатели с питанием от сети напряжения в 220 V и 380 V. Выбор зависит от необходимой мощности станка.
• Двигатели внутреннего сгорания, работающие на бензине или дизельном топливе.
• От специального приспособления у механической газонокосилки или минитрактора. Это привода временного характера.

Принцип работы электрического колуна

Материал находится в вертикальном положении. Принцип ручной подачи необходим для тактильного контроля силы надавливания на чурбак. Конус с помощью винтовой резьбы вворачивается в древесину. Форма колуна обеспечивает постепенное раскалывание дерева на поленья необходимого размера. Остаётся только сложить полученный продукт в поленницу.

Важно! Особое внимание необходимо уделять безопасности производства работ на данных станках. Они имеют большое количество открытых вращающихся частей с большой мощностью.  Для работы применяется электрический ток. Важно соблюдать все правила техники безопасности

Обязательное применение спецодежды и средств индивидуальной защиты, рукавицы, сапоги кирзовые, очки

Важно соблюдать все правила техники безопасности. Обязательное применение спецодежды и средств индивидуальной защиты, рукавицы, сапоги кирзовые, очки

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);

Дровокол-лом

пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

Пружинный ручной дровокол, сделанный своими руками

• с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
• реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).

Самодельный реечный дровокол
Инструмент для колки дров с ножной педалью

Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).

Удобно пользоваться такими вот мини-дровоколами
Пользоваться таким дровоколом смогут даже женщины

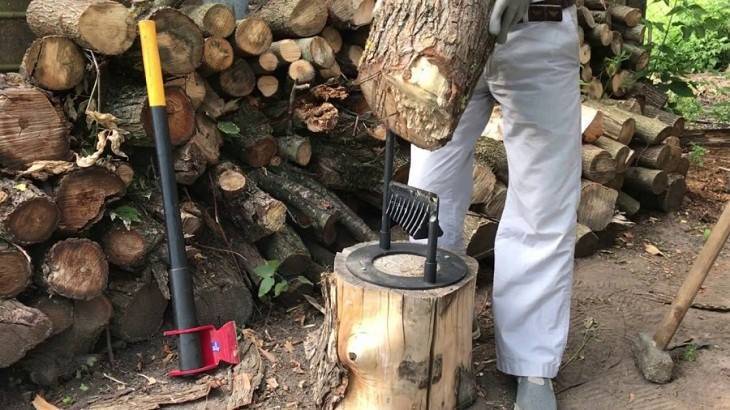

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

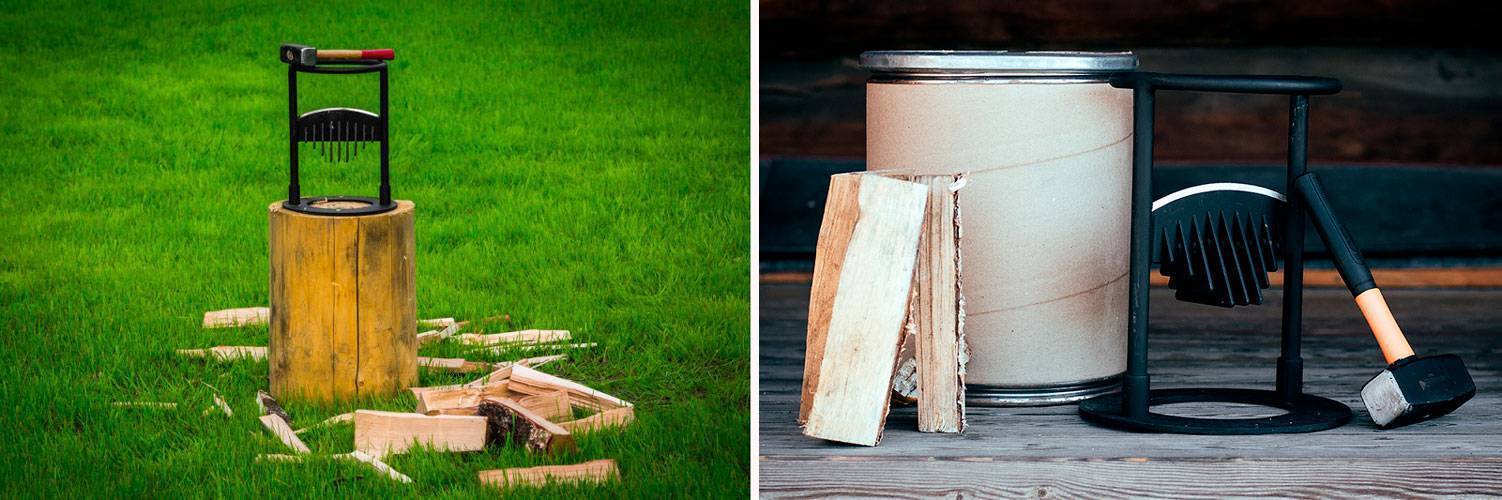

Фото дровокола Greenween
Дровокол GreenWeen

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Основным преимуществом дровокола Greenween является его безопасность

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

У базовой модификации дровокола имеется сплошное металлическое кольцо

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Ручной дровокол «Стрела»

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

Этот инструмент многофункциональный

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

• небольшие размеры;
• уменьшение прикладываемой физической силы во время работы;
• универсальность (об этом мы рассказали выше).

«Стрела» может раскалывать самые тяжелые и толстые поленья
Дровокол имеет небольшие размеры

Но есть минусы, среди которых:

• непривлекательный внешний вид;
• нагрузка на поясницу (это никуда не девается);
• высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
• появление мозолей (даже невзирая на то, что рукоятки резиновые).

При работе с дровоколом есть риск получить травму

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

Ручной дровокол Kolundrov

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Наименование дровокола	Средняя стоимость, руб.
Greenween	5 650
«Стрела»	1 690
Kolundrov	5 800

Устройство и принцип работы

Импровизированная версия работает от электричества или двигателя. Это зависит только от имеющегося в хозяйстве механизма. Электродвигатели, трактора, моторы – все идет в дело.

Состоит автоматический колун из:

1. Станины.
2. Упоров.
3. Цилиндра.
4. Одного или нескольких лезвий.
5. Насоса.
6. Распределителя давления.
7. Бака для масляной жидкости.
8. Электромотора, дающего нагрузку на насос.

Схематично составляющие выглядят так:

В чем прелесть этого устройства, так это в постепенной нагрузке на цилиндр.

Допустим, свилеватое полено ну никак не расходится по волокнам, а дровокол продолжает подавать напряжение. Иная система сразу выйдет из строя, но не гидравлика.

Пятка, сдавливающая древесину, будет постепенно наращивать силу, чтобы выполнить действие – расколоть пень. Когда этого не происходит, гидравлический колун продолжает работу без малейшей поломки. Все части системы будут функционировать как и должны.

Принцип работы в следующем:

1. Устройство устанавливают в устойчивом положении.
2. Включают.
3. Поступает давление в систему, за счет этого движется импровизированный поршень.
4. На поршне – пятка. Она упирается в заготовку и дает нагрузку на материал.
5. Чтобы произошел раскол, необходим нож или целый набор заточенных лезвий, закрепленных на станине.
6. С одной стороны пятка, а с другой ножи – полено «выдавливается» гидравлической системой через острые грани.
7. Когда один цикл пройден, пятка возвращается в исходное положение. Можно повторять процесс.

Теоретические основы теплотехники – сгорание твердого топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Предлагаем ознакомиться Розы крылья ангелов из семянПружинный дровокол — это самое простое устройство для колки дров.

Основной элемент устройства — пружина. Она присоединена к станине. Верхняя часть пружины упирается в неподвижную перекладину, на которой установлен режущий колун.

Всю нагрузку в данном случае принимает на себя пружина, в ее обязанности входит удержать колун. Перед нами стоит задача подобрать пружину и колун так, чтобы для работы прилагались минимальные усилия, но достаточные для раскола твердой древесины. Упор пружины можно сделать мобильным. Такой дровокол должен иметь минимальную высоту 800 миллиметров.
