Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.
Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.
Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.
Разводка розеток и скрутка проводов
На данном этапе необходимо подсоединить жилы провода к контактам внутренней части розетки. Действовать нужно в следующей последовательности:
Конец провода освобождается на длину примерно в 10 см от наружной изоляции, после чего жилы окажутся разделенными. При такой длине и работать будет удобно, и провод легко поместится в коробку.
Бывает, что выступающий из стены конец провода является слишком коротким и его приходится наращивать. В этом случае жилы желательно соединять пайкой или при помощи специальных соединительных клемм. Скрутка может иметь большое сопротивление и из-за этого греться. Если все же провода приходится соединять таким способом, то скручивать их нужно как можно туже, используя для этого плоскогубцы.
Концы жил очищаются на длину в 1 – 1,5 см от изоляции
Зачистку можно выполнять ножом, но делать это нужно осторожно, чтобы не повредить сам проводник. Также можно использовать одно из специальных приспособлений — стриппер или съемник.
Теперь нужно определить, какая из жил является фазой, какая — нейтралью, а какая — заземлением
Если проводку монтировали не вы, на цветовую маркировку полагаться нельзя — ее могли перепутать. Фазу определить просто: нужно включить автомат, подав питание на электроточку, и прикоснуться к жилам по очереди индикатором фазы.
Разводка проводки в однокомнатной квартире
Перед подачей питания убедитесь, что оголенные концы жил не контактируют друг с другом. При контакте произойдет короткое замыкание.
Отличить заземляющий провод от нейтрали можно двумя способами:
- Замерьте вольтметром напряжение между фазой и каждым из двух других проводников. При контакте второго щупа с заземляющим проводником показания на приборе будут несколько больше, чем при контакте с нейтралью.
- Замерьте напряжение между каждым из проверяемых проводников (то есть не фазных) и каким-нибудь заземленным металлическим предметом, например, трубой отопления. При контакте с «землей» прибор покажет «ноль», при контакте с нейтралью — какое-то мизерное значение.
Принято нейтраль подключать жилой с голубой изоляцией, а заземление — с желто-зеленой. Фазу же обычно подключают жилой с коричневой изоляцией.
В завершение остается зажать концы жил в винтовых зажимах внутренней части розетки, установить ее в подрозетник и прикрутить лицевую панель.
Монтаж двойной розетки
Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.
Условно ее можно разделить на 3 части:
- Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
- Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
- Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.
В один подрозетник
Двойная розетка в одном подрозетнике
Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.
После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.
В два подрозетника

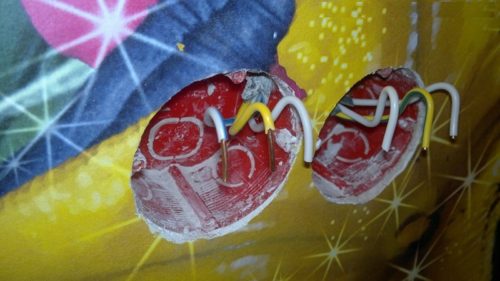

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:
- Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
- Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.
Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

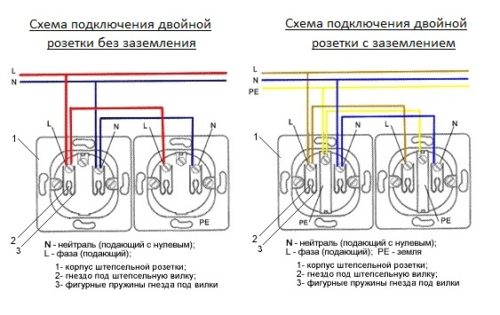

С заземлением
Viko Yasemin с заземлением
Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.
Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.
Монтаж двойной розетки взамен одинарной
Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.
Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.
Как выбрать хорошую двойную розетку
При выборе товара следует обращать внимание на следующие критерии:
- Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
- Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
- Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.
Пошаговая инструкция по замене обычной электрической розетки на двойную
1. Прежде всего,
отключите подачу электричества
. Выключите рубильник (или выкрутите пробки) на электрическом щитке в квартире или на лестничной клетке.
Убедитесь, что в розетке отсутствует фазное напряжение. Для этого возьмите индикаторную отвертку и поочередно прикоснитесь ее металлическим жалом к металлическим контактам розетки.
Ваш палец при этом должен быть прижат к металлическому контакту на корпусе индикатора, иначе он не будет работать. Если лампочка не светится (при условии, что индикатор исправен!) — можно начинать работу.

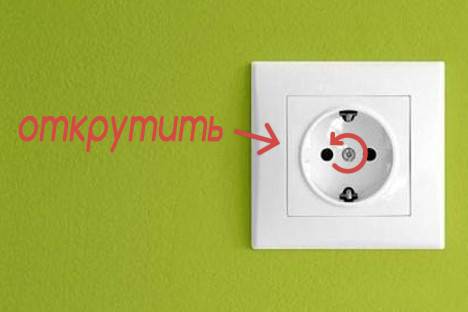

2. При помощи отвертки открутите винт на защитной декоративной крышке старой розетки и снимите крышку.

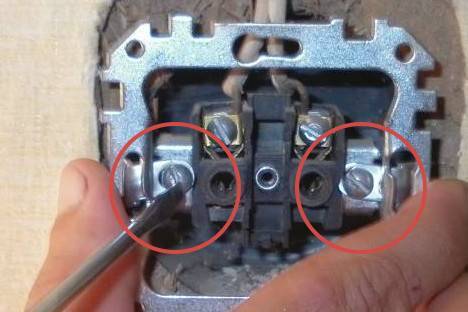

3. Выкрутите на 3-5 оборотов (ослабьте) два винта распорных лапок.
Если розетка прикручена к подрозетнику винтами, то выкрутите винты, удерживающие розетку в подрозетнике.
Достаньте розетку из подрозетника, аккуратно вытягивая и расправляя электрические провода.
4. Открутите винты, которые крепят провода к розетке, и отсоедините розетку.
5. Возьмите новую двойную розетку, открутите и снимите с нее декоративную крышку.
Если у вас была установлена розетка с заземлением, то устанавливайте двойную розетку также с заземлением. Если розетка, которая была установлена, не имела заземляющего провода, то и двойную покупайте также без заземляющего провода.
Прикрутите 2-цветный (желто-зеленый) провод к клемме заземления, остальные 2 однотонных провода (чаще белый и синий) присоедините к клеммам розетки, используя отвертку.
В том случае, если у вас была установлена розетка без заземления, и в подрозетнике имеется только 2 провода, вам будет нужна двойная розетка без заземления. Прикрутите оба провода к силовым контактам розетки.
6. Установите розетку в подрозетник, аккуратно укладывая провод в подрозетнике так, чтобы он не попал под распорные лапки крепления розетки. Выровняйте розетку и закрепите ее в подрозетнике при помощи распорных лапок (которые упираются в стенки подрозетника) или, что еще лучше и надежнее, при помощи крепежных винтов. Установите на место защитную декоративную крышку розетки.
7. Включите напряжение и проверьте работоспособность розетки при помощи любого электрического прибора.
Вот и все, ваша новая двойная розетка установлена на место обычной одинарной и готова к использованию. Если у вас в процессе замены розетки возникнет необходимость заменить еще и подрозетник, вы сможете это также выполнить самостоятельно после
прочтения соответствующей статьи
Жмите на кнопку ↓↓↓ и делитесь с друзьями, если вы находите эту статью полезной!
Как говорится, ничто не вечно и даже самые качественные вещи выходят из строя. Все когда-то ломается, изнашивается, выходит из строя, из моды либо просто теряет свою актуальность. Розетки и электросети тоже не исключение. Много жилых домов, построенных во времена СССР, имеют изношенную электропроводку и расшатанные розетки. Часто появляется соблазн поправить положение дел во время ремонта, чтобы и качество, и внешний вид соответствовали современному стилю, да и просто потому, что розетки нередко выходят из строя, не пережив короткого замыкания.
Расположение розетки на стене тоже претерпело изменения. Если раньше они стандартно находились на высоте около 1 м над полом, то сейчас модно размещать их на уровне 40 см от уровня пола.
Когда возникает вопрос, как поменять розетку, то сразу в голове появляется несколько вариантов решения проблемы. Конечно, не имея необходимого опыта, есть только 1 способ исправления ситуации – вызов электрика либо всезнающего соседа. Но так как эта неприятность — дело житейское, то есть смысл вникнуть в азы принципов работы электричества и разобраться самому в поставленной задаче.
Процесс установки
Первое, что нужно сделать — это обезопасить себя, обесточив розетку.
Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.
Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.
Откроется механизм розетки, с которым и предстоит работать:
Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.
Вот они перед нами:
Подключение двойной розетки

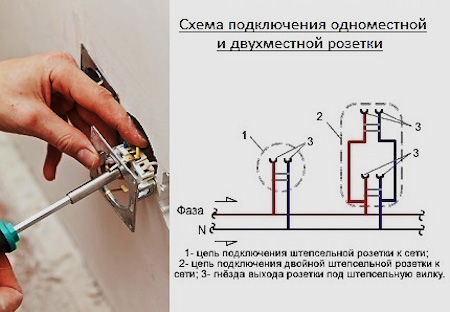

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

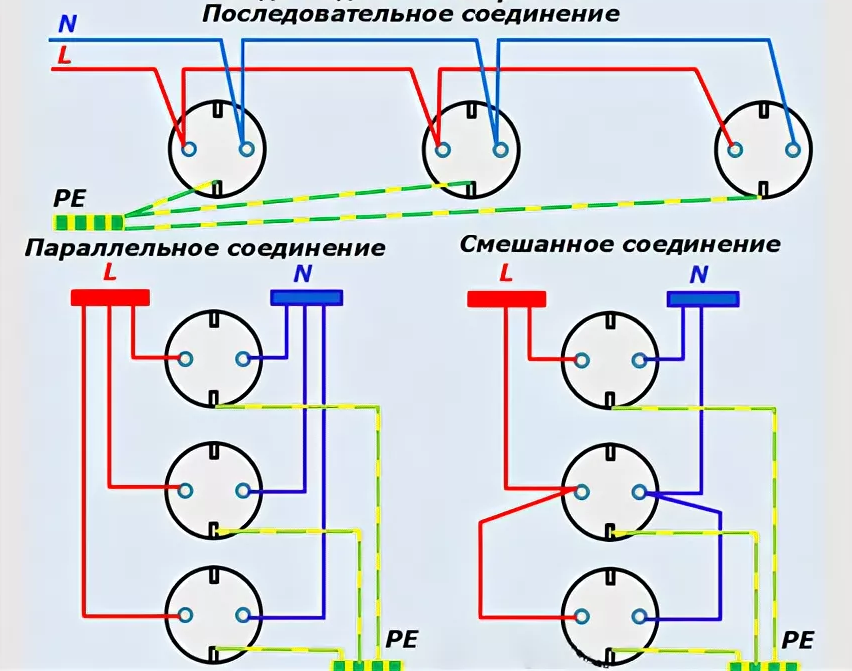

Соединение происходит вот по такой схеме:
То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.
При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.
Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:
Также можно воспользоваться индикаторной отверткой.
Очень важно осуществить подключение проводов к клеммам розетки правильно
На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.
Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.
Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным
Если все верно, то можно затянуть винты.
Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.
Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.
После того как механизм закреплен, можно прикладывать накладку и затягивать винты.
Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула
Осталось только включить напряжение и проверить работоспособность розетки.
При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.
Обучающее видео, подробно и наглядно рассказывающее об установке двойной розетки:
Двойная розетка в один подрозетник – инструкция
Недостатком такой установки является снижение мощности для питания сразу двух «сильных» приборов. При установке двойной розетки с заземлением в один подрозетник нужно следить, чтобы все провода легли правильно и не попадали на соседние контакты или крепежные лапки.
Процесс проведения монтажа двойной розетки с заземляющим проводом в один стакан следующий:
- Отключается питание в квартире;
- Демонтируется старая одинарная розетка или готовится новое посадочное место;
- На время включается электричество и определяется, где фаза, а где ноль. После питание снова отключается;
- Разбирается конструкция новой розетки. Для этого откручивается панель и освобождается механизм;
- От торчащего в стене кабеля отрезаем длинный конец, так чтобы выступающий конец был не более 10 см;
- Жилы зачищаются на 1,5-2 см;
- Подключаются провода в соответствии расположения клемм: справа под винт подводится ноль, лева — фаза, посередине или сверху подключить землю. После этого вины затягиваются;
- С помощью крепежных винтов механизм фиксируется в подрозетнике;
- Устанавливается лицевая панель. Прикладывается и крепится винтами.
После, включается электричество в доме и проверяется работоспособность двойной розетки. Каждый этап установки должен проводиться очень внимательно, т.к. малейшее несоответствие может привести в дальнейшем к короткому замыканию.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Особенности монтажа и эксплуатации
Многие ошибочно считают, что двойные моноблоки обладают теми же свойствами, что и сдвоенные модели, расположенные в непосредственной близости между собой. Как правило для этого используются два отдельных устройства, соединенных с помощью одного шлейфа. Современные одинарные розетки считаются более совершенными по сравнению со старыми конструкциями, способными выдерживать не более 10 А. Новые конструкции рассчитаны уже на 16 А.
Тем не менее, две отдельные розетки не имеют ничего общего с моноблоком, оборудованным общим зажимом и несколькими распределительными планками. Это обеспечивает одинаковую подачу электротока к каждой точке, однако в процессе эксплуатации его уровень разделяется неравномерно, в соответствии с мощностью каждого подключенного прибора. Принимая решение о замене старой розетки новым моноблоком необходимо учитывать его параметры, технические характеристики, особенности монтажа и дальнейшей эксплуатации.
Наиболее современные розетки этого типа обладают возможностью программирования. На них устанавливается таймер, обеспечивающий самостоятельное включение и отключение устройства в заранее установленные промежутки времени. Для изготовления корпусов применяется небьющаяся термостойкая пластмасса, а внешний вид и декор обеспечивают всевозможные цветные вставки.
Если планируется самостоятельная установка, то рекомендуется пользоваться наиболее простыми вариантами, без технических излишеств. В крайнем случае можно использовать приборы с пружинными выбрасывателями вилок при извлечении их из гнезд. Лучше всего устанавливать продукцию Schneider электрик, Legrand, АВВ и других известных производителей.
Под двойную розетку предусматривается общий подрозетник, оборудованный двумя клеммниками и монтажной частью для проводки. Использование перемычек возможно, если не планируется подключение слишком мощных приборов. Оборудование повышенной мощности рекомендуется включать в две розетки, подключенные параллельно с отводом на каждую точку.
Провод, используемый для подключения, по своим параметрам должен совпадать с магистральным кабелем. Если кабель алюминиевый, то и перемычки делаются из того же материала.
Подключение
Нюансы
Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.
Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:
- фаза — красный, коричневый либо белый;
- ноль — голубой, синий -либо черный;
- заземляющий — желтый либо зеленый.
Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.
Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.
Установка двойной розетки может осуществляться как с заземлением, так и без него
Подготовительные работы
Для производства работ потребуется собрать такой инструмент:
- крестовую и плоскую отвертки;;
- нож или скальпель для зачистки изоляции;
- изоленту;
- плоскогубцы.
Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.
Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке
Потому важно выключить все автоматы
Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.
Разметка на стенке
Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.
Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки
Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.
В полученное после сверления отверстие устанавливается подрозетник для крепления устройства
Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.
Выполнение разводки и скрутки
Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.
Сначала нужно разобрать розетку на две части: разделить механизм и панель.
Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.
В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.
Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его
Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз
Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх
Типы двойных розеток
Кроме двойных розеток существуют также одинарные и многогнездные. Вид оборудования зависит от числа входящих в него штепсельных разъемов. Относительно модификации устройства могут быть двух видов:
- Закрытые – приборы, которые имеют затворы, прикрывающие контактную часть. Подходят для квартир, в которых проживают дети.
- Открытые – розетки стандартного вида.
Типы двойных розеток
Также изделие может иметь или не иметь заземления. В розетках с заземлением есть заземляющие контакты, которые предохраняют электронику от перебоев напряжения.
Оборудование без заземления устанавливается в помещениях, где оно не предусмотрено (офисы, старые жилые дома). В таких зданиях подключение конструкции с заземляющим контактом не будет иметь смысла, потому что его будет не к чему подсоединить.
В современных домах и многоэтажках, где заземление предусмотрено, устанавливают розетки с заземлением.
Такие типы устройств различить несложно.
Двойные розетки с заземлением и без него
Существуют конструкции, защищенные от влаги, а также от пыли и грязи.
Другие виды конструкций:
- наружные;
- скрытые (внутренние);
- стандартные;
- полярные.
Как своими руками правильно подключить?
- одинарные;
- двойные;
- тройные.
подключения
Как установить двойную?
Видов двойных розеток есть несколько:
- с одним или двумя подрозетниками;
- общей или раздельной фазой и т. п.
Совет

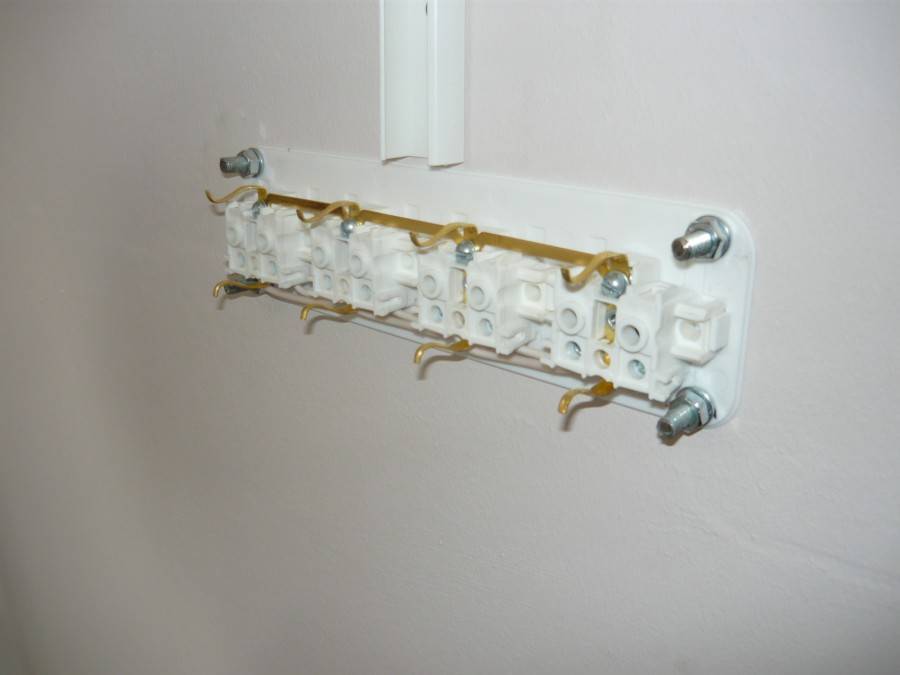

Для скрепления между собой блока розеток потребуется шлейф с последовательным расположением проводов. Все последующие гнёзда будут зависеть от функционирования предыдущих.
Как подсоединить тройную?
тройных розеток
- В отверстия клемм заправляются зачищенные концы проводов. Если для нулевого и фазного проводов нет принципиального значения в порядке фиксации, то заземляющий провод помещают только в клемму с таким обозначением.
- Сначала заправляются все питающие провода в короб, а затем к нему крепится корпус розетки на саморезы.
- Если используются более старые модели, то для фиксации в них есть регулируемые болтами лапки.
- Повторно затянуть шурупы на клеммах, затем устанавливать декоративную накладку.
- Протестировать работу розетки и заземления мультиметром или отвёрткой-индикатором.
На нашем портале найдутся советы и для тех, кто хочет расположить розетку на кухне, перенести ее или заменить, добавить дополнительную и установить устройство в гипсокартоне.
Двойная розетка в один подрозетник
Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.
Демонтаж старой розетки
До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.
При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.
Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части
Установка нового подрозетника
У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.
К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.
Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.
Подготовка к подключению
Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).
Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.
Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.
Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.
Подключение проводов
Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.
Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.
На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.
Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».
Установка двойной розетки в подрозетник
Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике
Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке
Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.
Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант. Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу
Наконец ее суппорт соединяется саморезами с корпусом установочной коробки
Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.
Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.
Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать. |
Схема подключения двойной розетки
Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.
Мы уверенны, что благодаря этой схеме читатели сайта «Все-электричество» смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.
Подготовительные работы
Объем подготовительных работ будет зависеть от того, ставится ли розетка на новом месте, либо ею просто хотят заменить старую обычную розетку. Рассмотрим оба варианта.
Подготовка перед заменой розетки
Если на месте установки уже имеется розетка, ее нужно демонтировать. Делать это можно только после отключения розетки от электропитания. Выключив автомат, нужно при помощи индикатора фазы проверить, действительно ли электроточка отключена.
Демонтаж розетки
Демонтаж розетки выполняют в следующей последовательности:
- Сначала снимают лицевую панель, откручивая удерживающий ее винт. Иногда для доступа к крепежу нужно поддеть плоской отверткой или ножом пластиковую декоративную панель, которая держится на защелке.
- Получив доступ к внутренней части, откручивают винты, удерживающие жилы провода в клеммах.
Далее остается открутить крепление, удерживающее основание розетки в подрозетнике.
Подготовка перед установкой новой розетки
В рамках подготовительных работ к месту монтажа новой электроточки от распределительной коробки нужно проложить провод. Для этого в стене перфоратором пробивается канал — штроба.
Когда штроба будет готова, в нее закладывают провод. Правильнее всего поместить его в гофрированную трубку. В этом случае провод, если он перегорит, легко можно будет извлечь и заменить на новый, не разбивая штукатурку.
Штроба розетки
После укладки гофротрубки с проводом штробу нужно замазать цементно-песчаным раствором.
Подключение провода к клеммам распределительной коробки выполняют после установки розетки.
Теперь в стене необходимо выполнить углубление, в котором будет помещаться новая двойная розетка.
