Назначение и устройство коробки уравнивания потенциалов

Выравнивание потенциалов в ванной комнате

Поскольку местом особой опасности является ванна комната, организацию схемы выравнивания следует начать с ней. Причины столь высокой электроопасности ванной кроются не только в повышенном уровне влажности, но и в большой концентрации металлических проводников, то есть труб. Установка схемы выполняется следующим образом:

  1. Непосредственно в ванной или рядом с ней устанавливается пластиковая коробка с шиной.
  2. От каждого металлического предмета (корпусов приборов, труб, светильника, коробки двери, если она из металла), а также от контакта заземления каждой установленной в ванной розетки и выключателя прокладывается отдельный проводник до смонтированной коробки.
  3. Провода соединяются путём их надёжного зажимания болтами.
  4. Прокладывается один проводник от шины до распределительного щитка и подключается к его заземлению.

Важно знать, что для эффективной работы схемы по выравниванию потенциалов не следует использовать последовательное соединение оборудования — от каждой металлической поверхности или прибора к коробке должен вести отдельный провод. В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника. В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника

В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника.

Дополнительная система уравнивания потенциалов (ДСУП)

Дополнительная система уравнивания потенциалов необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.

П. 7.1.88. ПУЭ устанавливает, что к дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению:

  1. открытые проводящие части стационарных электроустановок,
  2. сторонние проводящие части (т.е. не являющиеся частью электроустановки) и
  3. нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками (т.е. с проводниками РЕ, не путать с рабочим нулём!), то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.

Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.

Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

  • открытые проводящие части стационарного электрооборудования;
  • сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания;
  • нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

Указанная система состоит из следующих элементов:

  1. коробки уравнивания потенциалов (КУП);
  2. проводников уравнивания потенциалов.

Коробка уравнивания потенциалов содержит шину РЕ, которая медным проводом сечением 6 кв.мм соединяется с шиной PE вводного электрического щитка (квартиры, дома). После этого путем присоединения к КУП производится заземление всех металлических конструкций ванной комнаты:

  • отопления;
  • холодного и горячего водопровода;
  • ванной (или душевой кабины).

Таким образом, защитные проводники уравнивания потенциалов от заземленных конструкций прокладываются медным проводом сечением 2,5-6 кв.мм и подключаются к шине PE в коробке уравнивания потенциалов. Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.

Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Вопрос обеспечения электробезопасности и выполнения системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах подробно рассматривается в № 23/2009, одобреном заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Фадеевым Н.А. (письмо от 08.07.2009 № НФ — 45/2007) и утвержденном президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.

Целью циркуляра является разъяснение по выполнению ряда положений глав 7.1 и 1.7 ПУЭ и конкретные рекомендации по выполнению отдельных элементов системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах и приведение их в соответствие с новыми международными требованиями, регламентированных стандартом МЭК 60364-5-54.

Требования к проводникам систем уравнивания потенциалов указаны в главах 7.1 и 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания.

Однако в настоящее время при строительстве зданий получили широкое распространение пластмассовые трубы в системах водоснабжения, в связи с чем возникли дополнительные вопросы по обеспечению электробезопасности в установках, связанные с вероятностью поражения электротоком от струи воды, водопроводных кранов, смесителей, полотенцесушителей и других металлических элементов водопроводной арматуры.

Примечание

Водопроводная вода нормального качества по значению объемного электрического сопротивления (проводимости) относится к полупроводящим веществам и, с точки зрения возможности поражения электрическим током, не рассматривается как сторонняя проводящая часть.

Уравнивание и выравнивание потенциалов

Определение уравнивания можно сформулировать как соединение металлических проводящих плоскостей электрооборудования (корпусов), а также проводящих других частей трубопроводов или металлоконструкций с целью достижения равенства потенциалов между ними для обеспечения безопасности в случае, например, повреждения изоляции. Выполняется уравнивание в электрических установках до 1 кВ.

Выравнивание потенциалов осуществляется способом снижения напряжения при касании и шага между двумя звеньями электроцепи, к которым одновременно может прикоснуться или где одновременно стоит человек.

Выполняется выравнивание при помощи соединения устройств из металла, которые находятся рядом с электроустановкой, её корпусом (уравнивание потенциалов), а также подготовки места растекания, с использованием заземляющего устройства. Заземляющая конструкция, которая изготавливается с учётом напряжения более 1 кВ, должна иметь сопротивление не ниже 0,5 Ом.

Электроустановки, имеющие напряжение больше чем 1 кВ и глухозаземлённую нейтраль, считаются устройствами с высокими показателями токов замыкания на землю. Сюда же относятся установки в 110 кВ и больше, в которых нейтрали находятся в изолированном или заземлённом состоянии посредством резисторов.

При помощи сокращения сопротивления заземляющей конструкции обеспечить безопасность работников на этих электрических установках невозможно из-за высоких показателей напряжения прикосновения и шага, возникших при замыканиях на землю (на корпуса и металлоконструкции электрических установок). Поэтому при выполнении заземления в этих устройствах необходимо применение выравнивания потенциалов.

В чем опасность

  • Участки систем отопления и водоснабжения меняются на полипропиленовые трубы. Пропадает физическая связь с заземлителем. Надеяться на воду в трубах нельзя. Сегодня она есть, а завтра труба будет сухой.
  • Сосед решил отмотать показания счетчика, и подключил нуль к своей батарее отопления. По всей системе появился потенциал: от 220 вольт вблизи квартиры соседа, до нуля в районе подключения трубопровода к главной заземляющей шине.
  • У кого-то установлен бойлер без заземления, и он пробивает фазу в бак с водой. Пара ближайших этажей, получает в кранах с водой напряжение до 110 вольт.
  • «Продвинутый» сосед электрик организовал заземление электроплиты на стояк с горячей водой (он действительно имеет хороший контакт с грунтом, к тому же конструктивно соединен с ГЗШ). А после аварии, на втором этаже заменили кусок стального стояка, на пластик. У соседа «электрика» коротнула фаза на корпус электропечи, и весь подъезд выше 2 этажа получил на стояке потенциал более 127 вольт.

Вы скажете, что это все незаконно, и запрещено? Да, это так.

Но это логика пешехода, который видит несущийся на него автомобиль, и продолжает находиться на переходе, уповая на ПДД. Пешехода собьют, водителя обязательно накажут. Кому от этого станет легче?

Не следует надеяться на то, что вокруг вас все придерживаются Правил устройства электроустановок. Поэтому организуем дополнительное уравнивание потенциалов.

Виды монтажа

Монтаж КУП для металлических труб

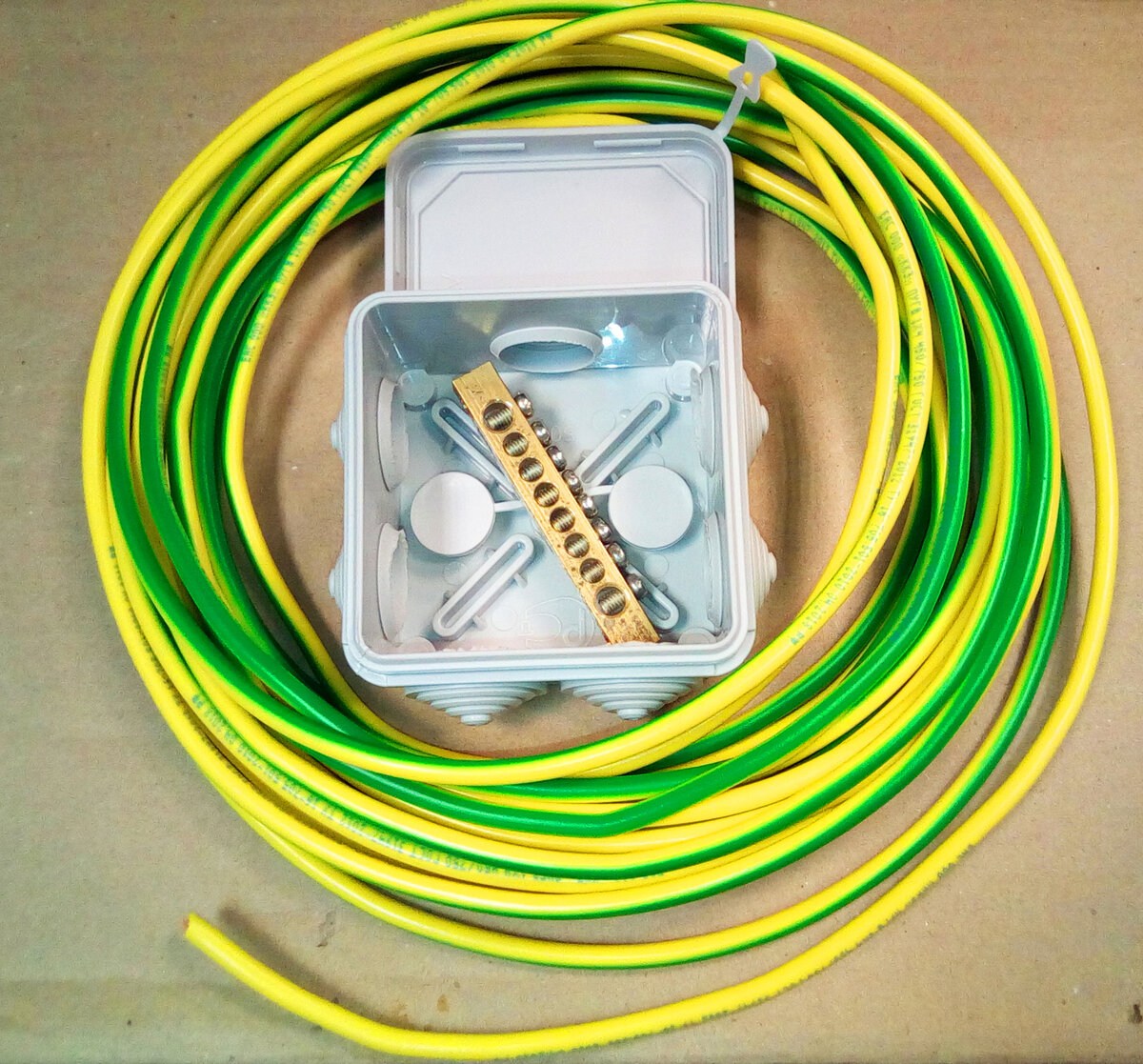

КУП представляет собой пластиковый корпус, где помещается внутренняя шина – важнейшая часть заземляющего устройства. Она соединяет проводники с металлическими трубами горячего и холодного водоснабжения, газоснабжения, канализации, отопления, а также электроприборами, находящихся в помещении. К коробке подключают заземляющие провода от розеток и включателей. От внутренней шины отводят проводник до квартирного щитка, через который происходит подключение к главной заземляющей шине, находящейся на вводе здания.

Монтаж КУП для пластиковых труб

При установке пластиковых труб в СУП подсоединяются металлические краны и смесители. Также металлопластиковые трубы могут иметь диэлектрические вставки, которые подключают к основному контору.

Система обеспечивает одинаковый потенциал всех металлических элементов в здании. В случае возникновения напряжения на каком-либо объекте, оно переместится через заземляющий проводник к общему контуру.

Распределительную коробку устанавливают таким образом, чтобы она не нарушала интерьер помещения. При установке систем необходимо придерживаться определенных правил:

  • установка КУП производится в месте прохода стояков;

  • обеспечивается свободный доступ к КУП;
  • обязательное подключение всех доступных открытых элементов электрооборудования, а также защитных проводников и сторонних проводящих частей;
  • монтаж системы в санузлах, ванных комнатах выполняется в обязательном порядке.

СУП создают в процессе строительства дома. Если в старых постройках она отсутствует, то в целях электробезопасности проводится монтаж такого оборудования. Для того чтобы эффективно и безопасно провести монтаж КУП предварительно изучается система заземления здания.

В некоторых случаях проводить установку КУП запрещается. Так, если в подъезде схему заземления установили без заземляющего проводника, то уравнивание потенциалов делать нельзя. Поэтому подобную работу необходимо поручать только специалистам.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Как правильно ее использовать

Несмотря на свою значимость, коробки уравнивания потенциалов требуют правил установки в местах в определенном количестве. Небезопасным считается установить систему в следующих случаях:

  • КУП нельзя расставлять повсюду;
  • старые помещения с объединенными нулевыми проводниками;
  • при обрыве общего заземлителя без сетевых коробок.

При уравнивании потенциалов используются желто-зеленые проводники, медные и многожильные. Во время присоединения к шине их защищают от изоляции. Подключают к проводнику обжимными клещами с помощью специального наконечника. Правильно организованная система не нуждается в подводе проводов к каждому прибору. За это отвечает жила заземления.

Перед расстановкой КУП необходимо сделать эскиз с местами установки. Главное, чтобы можно было легко добираться до каждого объекта при любых обстоятельствах. После определения местоположения продумывают трассы для проводов, подходящих к КУП. Каждый элемент должен иметь отдельный провод и уложен по радиальной схеме.

Подключение проводников к системе — задача не сложная и безопасная. К заземлению труб нужно относиться внимательно, так как может возникнуть проблема в виде утечки тока. Данную задачу исправляют с помощью дополнительных приспособлений в виде хомутов, зажимов и т. д.

Важно! Бойлер вне зависимости от местоположения (кухня или санузел) должен работать через КИП (контрольно-измерительный прибор). Питание подается по отдельной линии через УЗО. Для предотвращения замыканий на розетках при попадании на них воды нужно использовать изделия класса выше IP5

Для предотвращения замыканий на розетках при попадании на них воды нужно использовать изделия класса выше IP5.

Монтаж ОСУП И ДСУП — это не бесплатная услуга. Проводится она специалистами, а именно инженерами-электриками. Все затраты по установке такой системы возмещаются защитой от ударов током и правильной эксплуатацией оборудования при высоком напряжении и утечек тока. Самостоятельно можно все сделать, но есть риск упустить важные моменты, поэтому не стоит экспериментировать.

Источник

Основные условия для коробки

КУП, как говорилось выше, устанавливается везде, где имеются токопроводящие сети. Для проведения электромонтажа нужно придерживаться простых правил:

  • коробка ШДУП в обязательном порядке устанавливается в санузлах;
  • она не должна быть ограничена. После монтажа ее сразу приводят в рабочее состояние.

Такие элементы, как розетки, электрооборудование, выключатели, проводятся через КУП к СУП.


Подключение СУП

Обратите внимание! Коробку уравнивания потенциалов скрытой установки предпочтительно использовать в области сантехнических стояков. К общей сети подключаются любые электропроводящие поверхности (открытые и закрытые) и другие электрические устройства

Вам это будет интересно Особенности провода ПНСВ

Система дополнительного уравнивания потенциалов (ДУП)

Система дополнительного уравнивания потенциалов объединяет, одновременно доступные к прикосновению, открытые токопроводящие части, сторонние проводящие части, а также нулевые защитные проводники всего оборудования, включая штепсельные розетки.

Делается система дополнительного уравнивания потенциалов (ДУП) в зонах с опасной окружающей средой.

Система дополнительного уравнивания потенциалов (ДУП) обязательна для ванных комнат. Если в системе нет оборудования с подключенными нулевыми защитными проводниками к системе уравнивания потенциалов, то дополнительную систему уравнивания потенциалов нужно подключить к проводнику PE зажима на вводе.

Важно! Система уравнивания потенциалов в ванной, а также саунах и банях является дополнительной системой (ДУП), именно дополняющей основную систему уравнивания потенциалов (СУП). Устраивать в этих помещениях местную систему уравнивания потенциалов, не связанную с общей системой уравнивания потенциалов Запрещено!

Организация дополнительной системы

Весь процесс можно условно разделить на два этапа подготовительный и, собственно, монтаж.

В первую очередь необходимо составить схему ДСУП, хотя бы приблизительную. Это позволит «не намудрить» с подключениями, например, забыть подсоединить к клеммной колодке какой-либо элемент или подвести к нему несколько проводов РЕ. Пример правильно выполненного эскиза показан на рисунке 5.

Рис 5. Схема организации дополнительной системы уравнивания потенциалов

На эскизе показаны элементы, которые следует в обязательном порядке подключить к КУП, перечислим их:

  • 1 и 2 – трубы подачи холодной и горячей воды.
  • 3 – труба канализационной системы.
  • 4 – корпус ванны (если она металлическая, как вы понимаете, акриловую ванну заземлять не имеет смысла).
  • 5 – радиатор отопления (если таковой имеется в ванной комнате).
  • 6 – экран системы «теплый пол».
  • 7 – дверной короб (если он из металла).
  • 8 – вентиляционная решетка (при условии, что в системе вентиляции используются металлические трубы).

При правильно организованной электропроводке подводить отдельно провода к электроприборам не имеет смысла, поскольку эту функцию выполняет жила заземления.

Сделав эскиз, необходимо определиться, где будет устанавливаться КУП, особых критериев к этому нет, главное, чтобы к ней непроблематично было добраться в любое время.

Определившись с местоположением коробки, следует продумать трасы для проводов, идущих к КУП. Напоминаем, что они должны быть уложены по радиальной схеме, то есть к каждому элементу идет отдельный провод.

Если при подключении проводников системы к коробке с клеммником проблем не будет, то с заземлением труб могут возникнуть некоторые сложности. Исправить ситуацию можно с помощью специальных хомутов зажимов, один из них продемонстрирован на рисунке 6.

Рис 6. Зажим для подключения защитного заземления к трубам

Место для крепления провода заземления к хомуту отмечено красным кругом.

После того, как ДСУП смонтирована, клеммник КУП подключается к РЕ квартирного щитка (см. рис. 7).

Рис 7. Подключение ДСУП к шине РЕ

На кухне ДСУП организуется подобным образом. То есть, производится подключение к КУП труб холодного и горячего водоснабжения, газовая труба, отопление, а также электрооборудование.

После установки системы и подключения ее клеммной колодке PE необходимо убедиться в наличии между нею, КУП и подключенными элементами единой цепи. Сделать это можно произведя соответствующие замеры.

В остальных комнатах организация дополнительной системы не имеет смысла.

Нормативные документы, регламентирующие устройство СУП и ДУП

Любое помещение, офис, больница, производство или жилое здание, должны быть спроектированы на основе следующих стандартов, норм и правил:

  • ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;
  • ГОСТ Р. 50571.1-93 Электроустановки зданий. Основные положения;
  • ГОСТ Р. 50571.2-94 Электроустановки зданий. Основные характеристики;
  • Правила устройства электроустановок (ПУЭ изд.7).Пункты: 1.782;1.7.83;1.7.87;1.7.88. Рисунок:1.7.7.

Причины для создания схемы уравнивания

Каждый проводник имеет свой не представляющий опасности электрический потенциал. Угроза заключается именно в разности потенциалов между двумя металлическими изделиями, и чем разница больше, тем больше вероятность получения удара электротоком.

Для того чтобы объяснить доходчиво об уравнивании потенциалов, можно воспользоваться таким примером. У металлической поверхности холодильника и водопроводной трубы, находящейся поблизости, существуют свои потенциальные показатели, один из которых больше другого, а разница потенциалов, как известно, и есть напряжение. При одновременном случайном касании этих предметов может возникнуть опасная ситуация, так как человек в этом случае является проводником от большего потенциала к меньшему. Все трубы связаны между собой общедомовой системой коммуникации.

https://youtube.com/watch?v=lj-i23-xzoc

Для большей убедительности можно привести пример с электроприбором, например, с бытовой розеткой на 220 вольт. Фазный контакт обладает потенциалом в 220 в, а нулевой — 0 в, разница 220 в. При соединении контактов отрезком провода, имеющим небольшое сопротивление (примерно 1 Ом), в проводнике (проводе) появится напряжение в 220 ампер, произойдёт возгорание изоляции, а провод расплавится. Разумеется, этого не следует делать. Если человек возьмётся за оба контакта, то даже при высоком сопротивлении тела под действием силы тока исход будет трагическим.

Зачем нужно уравнивать потенциал

Гении творцы черпали идеи из снов. Леонардо да Винчи, спавшему полтора часа в сутки, урывками, но равномерно – каждые 240 мин, этого хватало.Но сны он перестал видеть, а без этого творить сложно. Нет сведений, что снилось Николе Тесла, хотя его авторству принадлежит море идей. Недаром единица магнитной индукции названа его именем. Он изучал атмосферное электричество и понял, что вещь это прелюбопытная.

Согласно научной литературе, Земной шар несёт заряд отрицательного знака, равный 500 кК. За счёт атмосферных токов утечки каждые полчаса заряд теоретически обнуляется. На практике этого не происходит. Учёными установлено, что колебания атмосферного тока согласованы по времени, максимум заряда приходится на 19.00 по Гринвичу. Мистика? Нет, пульс Земли.

Работа системы

Заряд, постоянно утекающий в небо, восполняет энергия Солнца и космических излучений, правда, пока тематика изучена мало. Ясно одно: при ударе молний Земля не теряет заряд, а обретает. По периметру циклона образуется избыток отрицательных носителей, а в центре – островок положительных. При определённом значении напряжённости поля отрицательное кольцо пробивается на земную поверхность, и потенциал планеты восполняется.

Если бы схема уравнивания потенциалов охватывала планету, непогода протекала бы в тихой манере. Физика процесса пока не определена, учёные предполагают присутствие неучтённого, неизвестного фактора, помогающего управлять погодой. В ближайшее время он останется за кадром. Нам важен факт, что облака таят потенциал относительно Земли, напряжённость поля 100 В/м. Разность потенциалов между кончиком носа и стопами составляет 150 В/м.

Электрический удар мы не получаем потому, что стоим на Земле. Потенциал уравнивается, электрическое поле отклоняется вверх (изгибаются силовые линии). Но висящий в воздухе кусок металла постепенно накапливает заряд, приводящий к неожиданным эффектам. Благо, атмосферный ток характеризуется единицами мкА на квадратный метр, и процесс протекает медленно. Но постепенно поверхность металла набирает потенциал.

Если экран не заземлён в щитке, разряд статического электричества неизбежен. Удар не сильный, лёгкое покусывание. Но шина уравнивания потенциалов непременно подключена к экранирующей оплетке телевизионного кабеля для исключения описанного эффекта. Другая мера касается антенного контура. Антенный вибратор представляет замкнутый контур, часть которого присоединяется на оплётку, дополнительное уравнивание потенциалов не требуется. Для конструкций иных типов задачку выравнивания потенциалов каждого плеча решают отдельно, но все элементы заземляют.

Молниезащита

В противном случае изучаем в сети жалобы:

  • Полез менять конвертер на спутниковую тарелку, и вломило по полной программе. Помогите.
  • Ставлю жене писать КВН на видеомагнитофон, подсоединяю ТВ кабель, получаю разряд.
  • Гудит плазменная панель после заземления по европейским стандартам. А было нормально. Что делать?
  • Антенный кабель кусается.

Список легко продолжат читатели. Ответ даём в вопросительной форме: коробка уравнивания потенциалов установлена правильно? Монтаж выполнен по нормативам? Оплётка кабеля – металлический проводящий материал, по нормам её зануляют на щитках каждого этажа. Согласно правилам (РД 34.21.122) металлические части здания заводят на шину молниезащиты – контур заземления, куда по правилам TN-C-S приходит нулевой провод. В пределах квартиры потенциал уравнивают в ванной комнате.

Виды систем уравнивания

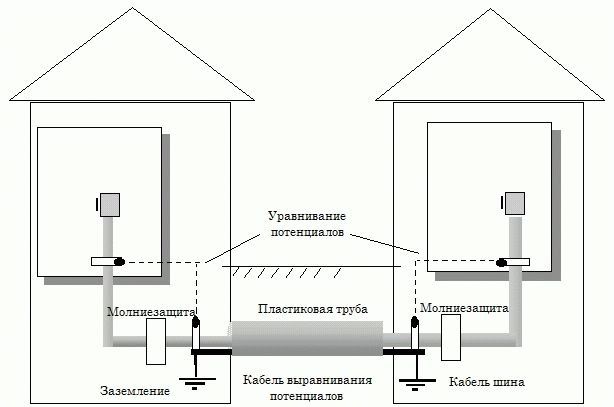

Известны две разновидности уравнивающих систем, одна из которых называется основной (ОСУП), а вторая – дополнительной (ДСУ).

Последняя не сможет функционировать без исправно действующей основной системы, которая должна соответствовать следующим требованиям:

  • Начиная ГЗШ в распределительном шкафу, при ее обустройстве запрещено объединять PE и N проводники.
  • Для всех конструкций, которые полагается заземлять, выбирается только радиальная схема подключения к заземляющему контуру.
  • В цепях защитного заземления не допускается устанавливать отдельные коммутационные приборы.

В отличие от ОСУП ДСУ объединяет проводящие части электрооборудования, расстояние между которыми настолько велико, что в них может образоваться опасная разность потенциалов. А также существует вероятность того, что к ним можно случайно прикоснуться одновременно (двумя руками, например). К этим же элементам относят стальные части проложенных в земле и наземных конструкций, а также нулевые защитные проводники (фото ниже).

Наиболее распространённым случаем считается, когда разные потенциалы возникли на канализационной и водопроводной трубе. Стоит заметить, что если утечка тока возникла на трубах водоснабжения, тогда вероятность удара током во время купания будет крайне высока. Основная причина — одновременное касание крана и сила воды. Своевременно установив контур уравнивания потенциалов, вы обезопасите себя и своих близких от поражения током.

Подбор сечения ГЗШ

Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:

открытой – без каких-либо шкафов

должна предусматривать возможность индивидуального присоединения всех проводников

То есть, под один болт разрешается сажать не более одного проводника или наконечника.

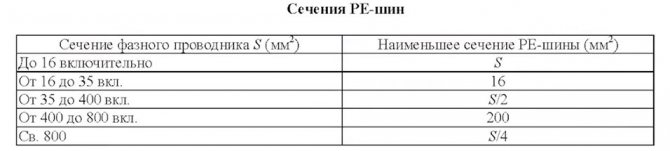

Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.

В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:

Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!

Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.

Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).

Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.

Чему же верить и как собирать щитовую РЩ-0,4кв? Поскольку циркуляр является своеобразной выжимкой правил и уточнений ПУЭ, то конечно, можно отталкиваться и от него.

Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:

не менее сечения фазного проводника

и одновременно соответствовала PEN

В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.

Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.

При расчете сечения не забывайте про разницу материалов и марку кабеля.

Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!

Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.

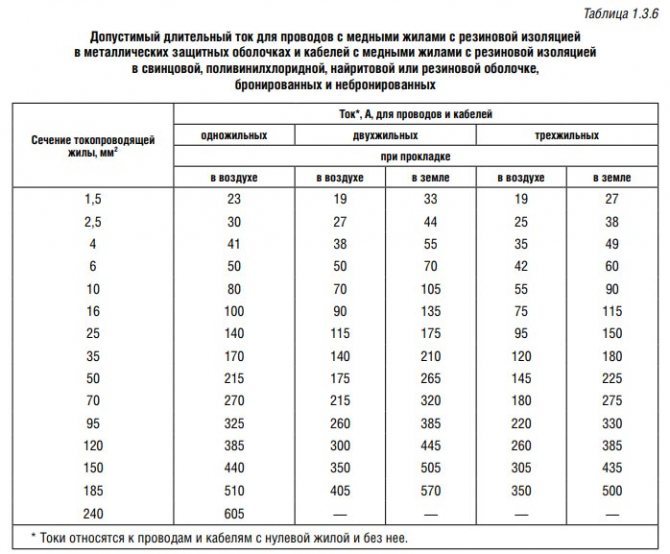

Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.

К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.

По меди это соответствует сечению жилы чуть более 70мм2.

Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.

При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.

В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

Дополнительные размеры медных шин:

При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.

Здесь как понимаете, размеры уже будут существенно отличаться.

А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.

Опасность поражения электрическим током

Для примера разберём такой случай. Допустим, что в ванной комнате установлена автоматическая стиральная машина. Вполне обычная ситуация, согласитесь?

Всё хорошо. Рабочий ток стиральной машины

При подключении машины к электросети ток будет проходить по фазному проводу к электрическому двигателю, а возвращаться по нулевому проводнику (условно). Нулевой проводник в электрическом щитке подключён к нулевой шине, к которой также подключается и заземляющий контакт в розетке. То есть корпус стиральной машины так или иначе соединён с нулевой шиной.

Такое соединение нужно для правильного срабатывания защитного автомата и/или УДТ (УЗО или дифавтомата), если произойдёт повреждение изоляции.

Немного о терминологии. Когда всё исправно, по проводу заземления в любом случае будет протекать ток утечки (единицы миллиампер). Этот ток возникает из-за того, что изоляция внутри стиралки не имеет бесконечного сопротивления. Кроме того, на входе многих устройств имеется емкостной фильтр, у которого конструктивно-схемотехнически есть небольшой ток на землю.

Если же произойдет нештатная ситуация, аварийный ток по заземляющему проводнику будет называться током замыкания на землю (не путайте с током короткого замыкания!).

Совокупность этих токов называется дифференциальным током, на который может среагировать устройство дифференциального тока – ВДТ (УЗО) или дифавтомат (АВДТ).

Подробно про все эти токи я рассказал в статье :

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

  1. Водопроводные трубы во всем доме выполнены из металла.
  2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
  3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
