Назначение коробки уравнивания потенциалов
Любое электрооборудование, имеющееся в жилом доме, офисе или здании, при эксплуатации нуждается в уравнивании потенциалов. Этого требуют правила техники безопасности. КУП снижает разность потенциалов. Это касается заземленных металлических частей электрооборудования с поверхностью земли или пола.
Процесс происходит путем соединения заземления с проводниками, уложенными на поверхность. Такая схема снижает напряжение прикосновения в случае замыканий, повреждения изоляции, повышения напряжения и является вариантом уравнивания потенциалов.
Важно! КУП дополняет СУП и обеспечивает безопасность от ударов током в душевых кабинах, а также других объектах с повышенной электрической опасностью. Случаи возникновения разности потенциалов:
Случаи возникновения разности потенциалов:
- при нарастающем статическом электричестве;
- при изъянах металлических изделий;
- во время высокого атмосферного напряжения, к примеру, при грозе;
- действие блуждающих токов также может привести к разности потенциалов.
Вам это будет интересно Выдерживаемая мощность проводом сечением 25
Предназначение КУП
Замыкание на корпусах электроприборов и утечка тока из проводов представляют особую опасность. Зачастую это происходит в ванной комнате, когда человек, дотронувшись до прибора мокрыми руками, получает удар током. Этому способствует поврежденная изоляция, которая проходит вблизи водопроводных труб. В результате этого может возникнуть разность потенциалов.
Уравнивание потенциалов обезопасит от удара электрическим током. Все металлические части бытовой техники, корпусов электрооборудования, водопроводных труб и отопительную систему соединяют в единую цепь при помощи специальных проводников. Это уравнивает электрический потенциал и защищает от удара током при прикосновении.
Примеры использования системы
Обратите внимание! Эффективное заземление — обязательное условие уравнивания потенциалов. Таким образом все металлические предметы и корпуса техники объединяются в один проводник и подключаются к общей шине в землю с распределительным щитком
Назначение
Сначала поговорим о том, для чего нужна СУП в квартире. Дело в том, что все металлические предметы являются проводниками тока, что известно еще со школьного курса физики. В квартирах такими объектами являются трубы холодного и горячего водоснабжения, полотенцесушитель, водосток, система отопления, корпуса электроприборов и даже вентиляционные короба. Как Вы понимаете, металлические трубы и остальные общедомовые коммуникации связаны между собой. Если образуется разность электрических потенциалов между двумя металлическими объектами, к примеру, душевой кабиной и батареей отопления, то одновременное касание человеком двух объектов может быть крайне опасным. Связано это с тем, что тело выступит перемычкой между коммуникациями, и ток будет протекать через человека от объекта с большим потенциалом к тому, что меньше.
Типичный случай такой опасности, это возникновение разных потенциалов на водопроводной и канализационной трубе. Если утечка тока возникнет на трубах водоснабжения, когда Вы будете купаться в ванной, вероятность удара током будет крайне высока. Причина этому – слив воды и одновременное касание крана. Вода в этом случае станет проводником от канализации к водопроводным трубам, а Вы – этой перемычкой. Наглядно увидеть опасную ситуацию Вы можете на картинке ниже:
Чтобы избежать такой проблемы, как раз и нужна система уравнивания потенциалов в квартире.
Отличие уравнивания от выравнивания
В правилах устройства электроустановок (ПУЭ), разделе 1.7 рассматриваются методы обустройства ОСУП. Рассказывается, как правильно присоединять и соединять между собой проводники защитных заземлений и систем выравнивания.
Разница между понятиями следующая:
- Выравнивание – способ соединения, который делает приблизительно равными потенциалы, возникающие на всех доступных металлических частях конструкций, для снижения напряжения, и делающее его безопасным;
- Уравнивание – устранение напряжения, возникающего между всеми легкодоступными к прикасанию металлическими поверхностями путём соединения их вместе проводами и заземлением полученного контура.
Если всё соединить между собой и подключить к защитному заземлению, это есть уравнивание.
Требования
При монтаже КУПа необходимо придерживаться некоторых требований и правил:
- Её монтаж в ванных комнатах и санузлах обязателен. Во-первых, в этих помещениях расположено много металлических корпусов и поверхностей. Во-вторых, здесь имеется немалое количество электрических приборов. В-третьих, в этих комнатах всегда высокая влажность.
- Устанавливается коробка в том месте, где проходят сантехнические стояки.
- Обязательно подключение всего электрического оборудования, к которому имеется открытый доступ (это, прежде всего, корпуса водонагревательных бойлеров, стиральных машин), а также сторонних проводящих элементов.
- Доступ к КУП должен быть свободным.
- Установка КУП запрещена, когда в доме заземление смонтировано без заземляющего проводника (методом зануления).
- ДСУП запрещается подключать шлейфом.
- ДСУП по всей длине, начиная от КУП в санузле и до самого вводного щитка, нельзя разрывать. Запрещается монтировать в этой цепи любые коммутационные аппараты.
Напоследок хотелось бы сказать, не путайте понятия уравнивание и выравнивание разных потенциалов. Уравнять – значит соединить проводящие элементы электрически, чтобы сделать их потенциалы равными. А выровнять – это снизить разность потенциалов на полу или поверхности земли (шаговое напряжение).
Если в электричестве у вас опыта маловато, то не беритесь сами за такую работу, доверьте её профессионалам. Кроме всего прочего, специалист по окончании монтажных работ должен ещё померить сопротивление заземления, и проверить наличие цепи между заземляющими элементами.
{SOURCE}
Основная СУП
Она закладывается, непосредственно, при строительстве здания либо в процессе его реконструкции или капитального ремонта.
Основные составляющие СУП:
- Заземляющий контур.
- Провода РЕ.
- Главная заземляющая шина.
Не будем вдаваться в подробности организации основной СУП, поскольку это тема отдельной статьи, но приведем три догмата ее построения:
- Объединять провода, используемые СУП с рабочим нолем (N), категорически запрещается.
- Заземление должно проводиться по радиальной схеме, то есть к каждому элементу подводиться отдельный проводник.
- В системе нельзя устанавливать никакие коммутационные устройства, поскольку одно из основных требований гласит, что входящие в нее проводники должны быть беспрерывны.
Необходимость дополнительной СУП и ее основные элементы
Казалось бы, зачем устанавливать дополнительную систему, если есть основная, на это есть несколько весомых причин, приведем две из них:
- Обеспечение безопасности во влажных помещениях, где установлено электрооборудование (например, ванная комната и кухня).
- Нет гарантии, что сосед снизу в процессе ремонта не заменил в стояке или контуре отопления металлические трубы на пластиковые, нарушив тем самым основную СУП.
Как видите, этих двух причин вполне достаточно для возникновения потенциальной угрозы жизни.
Коробка уравнивания потенциалов (КУП), снабженная специальной клеммной колодкой (ШДУП) для дополнительного подключения элементов с токопроводящими свойствами. Желательно выбрать изделие известных брендов, например, DKC, Hegel или отечественные модели КУП2604, КУП2603, КУП1101 и т.д. Размер коробки подбирается в зависимости от количества подключаемых элементов. В большинстве случаев будет достаточно типовых 100х100х50 мм, например, как КУП в исполнении для открытой установки, продемонстрированная на рисунке 4.
В принципе, можно использовать и коробки неизвестных брендов из Поднебесной, только прежде, чем производить установку, убедитесь, что для их изготовления использовался негорючий материал. Помимо этого проверьте качество исполнения внутренней клеммной колодки. Было немало случаев, когда крепление не обеспечивало надежного контакта.
Рис 4. Внешний вид коробки для уравнивания потенциалов
Провода, используемые ДСУП. Их количество должно соответствовать числу подключаемых элементов. За основу берется медный провод, у которого сечение в пределах 2,5-6 мм. Сразу заметим, что алюминиевые жилы не подходят для этой задачи, поскольку образующаяся на нем оксидная пленка может нарушить контакт, сведя на нет функциональное назначение системы.
Монтаж выравнивающей шины
Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов
Шины ШДУП обычно размещаются в коробках, которые различаются по способу установки на элементах конструкции. Они могут размещаться в следующих местах:
- в полостях прилегающих стенных простенков;
- непосредственно в самих стенах.
Кроме того, они нередко выполняются в виде настенного крепления. Их установка и закрепление в элементах стенных конструкций предусматривается еще на этапе строительства. Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Это необходимо для контроля их состояния и обслуживания.
В уже построенном и эксплуатируемом строении устанавливаются коробки в открытом исполнении, доступные для проведения необходимых электромонтажных операций. Место их установки выбирается с тем расчетом, чтобы длина сборных проводников и заземляющей шины была минимальной. Это позволит сэкономить на расходных материалах.

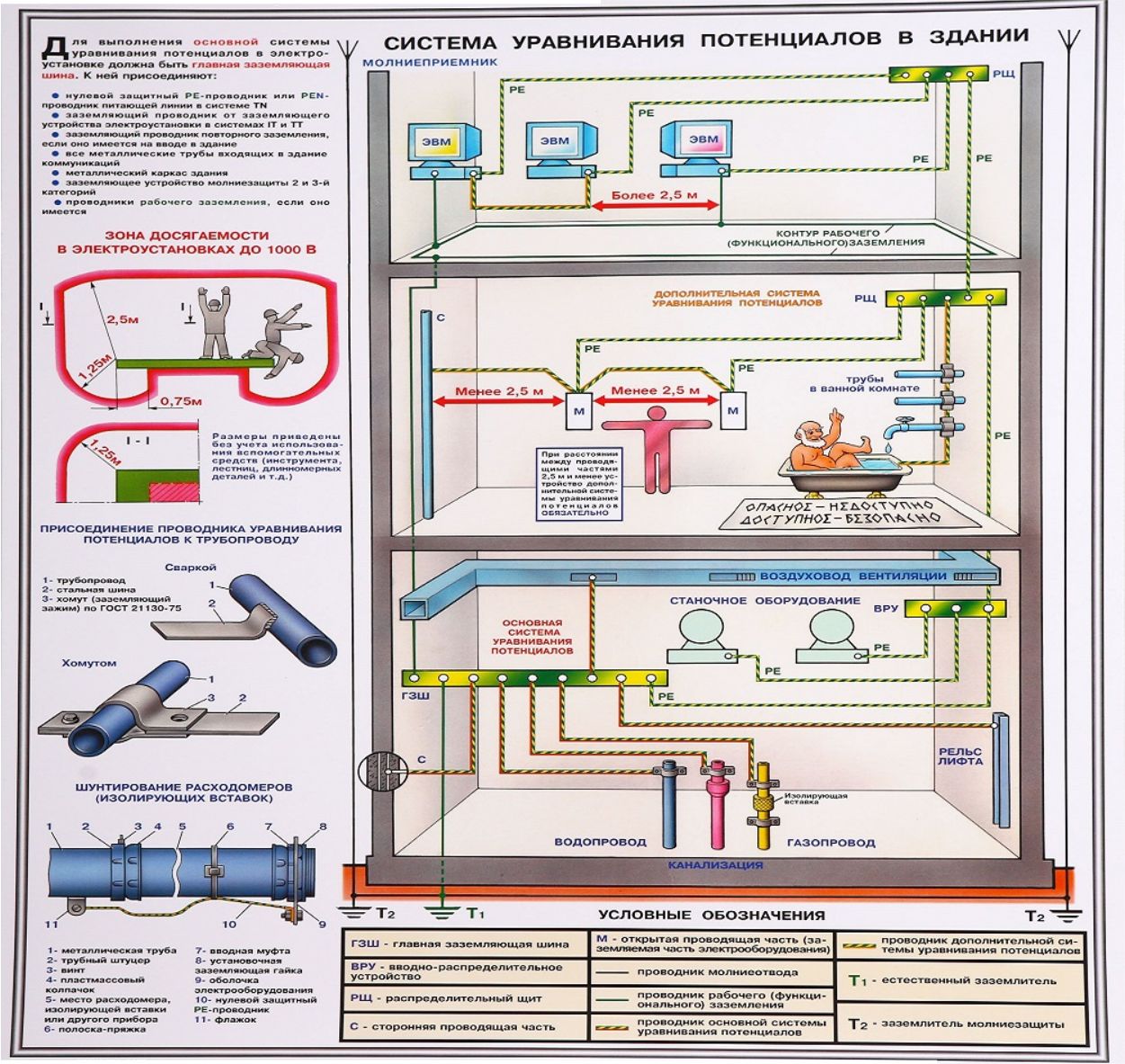

Основная система уравнивания потенциалов (ОСУП)
Обустраивается при возведении дома с «нуля» либо в ходе его капитального ремонта, реконструкции. Система подразумевает наличие главной заземляющей шины, к которой подсоединяются:
- защитный провод «ноль», подающий питание в здание;
- провод, подключаемый к конструкции заземлителя, при его наличии;
- металлический трубопровод водоснабжения (ГВС, ХВС), канализации, газовое оборудование;
- металлические элементы каркаса строения (арматура, закладные и т. п.);
- части воздуховодов, конструкций систем кондиционирования и вентиляции;
- заземлители молниезащиты 2-й и 3-й категории;
- металлическая оболочка (в ряде случаев называемая «броней») кабелей телекоммуникации.
Подсоединение осуществляется радиальным способом: к одной токопроводящей части идет один проводник от ГЗШ. Площадь сечения проводников ОСУП не допускается меньше ½ такого же параметра самого большого кабеля электрооборудования. Обычно использование проводников с площадью сечения свыше 25 кв. мм (по меди или аналогичных по сопротивляемости току материалов) не требуется. Но в любом случае минимальное значение площади проводов в ОСУП (об этом гласит п. 1.7.137 ПУЭ):
- стальных: 50 кв. мм;
- алюминиевых: 16 кв. мм;
- медных: 6 кв. мм.
После того, как все металлические части подключены к ГЗШ, для чего используются хомуты различных диаметров, сама шина подсоединяется к контуру заземления. При обустройстве ОСУП не допускается:
- соединять проводник, идущие к заземлению с «нулевыми», начиная от ГЗШ;
- использовать последовательное соединение проводников, когда один идет за другим: приемлем только параллельный способ;
- интегрировать в цепи заземляющих (РЕ) проводников коммутационные изделия, прерывающие сплошную заземляющую линию.
Основное предназначение КУП
Все дело в том, что абсолютно все металлические предметы являются хорошими проводниками тока, а это известно всем нам ещё с уроков физики. В квартирах и домах такие объекты представлены в виде труб горячего и холодного водоснабжения, водостока, сушки для полотенец, корпусов электроприборов и даже вентиляционного короба. В любом случае металлические трубы и другие коммуникации всегда связаны между собой.
Если возникает разность электрических потенциалов между двумя разными объектами, то одновременное их касание может быть крайне опасным для человека. Связано это с тем, что тело выступает своего рода перемычкой между двумя коммуникациями.
Наиболее распространённым случаем считается, когда разные потенциалы возникли на канализационной и водопроводной трубе. Стоит заметить, что если утечка тока возникла на трубах водоснабжения, тогда вероятность удара током во время купания будет крайне высока. Основная причина — одновременное касание крана и сила воды. Своевременно установив контур уравнивания потенциалов, вы обезопасите себя и своих близких от поражения током.
Ситуации, возникающие на практике
То же самое происходит в быту. На электрическом приборе может возникнуть фаза из-за повреждения изоляции, наличия влаги в контактной группе, выхода из строя блока питания. Если прикоснуться к прибору, находящемуся под напряжением, и одновременно к металлическому объекту в помещении, связанному с землёй (например, к трубопроводу), может возникнуть удар током.
При грамотном подключении электрического прибора к заземлению происходит замыкание на корпусе, срабатывает автоматическая защита, разъединяющая цепь. При этом отсутствует опасность поражения электричеством, следовательно помещение оборудовано системой энергообеспечения по нормам Правил устройства электроустановок (ПУЭ).
Может возникнуть ещё такая ситуация. Один из соседей по подъезду подсоединил к радиатору нулевой провод (возможно, от неграмотности, а может быть с целью отмотать показания на электрическом счётчике). На отопительной системе возник потенциал, грозящий опасностью, от 50 до 220 вольт. По теории напряжение должно остаться в земле, где проложены стальные трубы. Но если между какой-нибудь квартирой и подвальным помещением часть трубопровода была заменена на пластик, произойдёт размыкание проводника.
Полотенцесушитель в ванной комнате приобрёл потенциал, например, в 150 вольт. Во время прикосновения к нему и к заземлённой стиральной машине возникнет та же разница потенциалов, которая опасна для жизни. Проблема заключается не в электроприборе, а в полотенцесушителе, который находится под напряжением.
Вот ещё пример. В стене квартиры проходит силовой провод, а рядом проложен водопровод. Под нагрузкой (при включении бойлера или электродуховки) в трубопроводе может возникнуть ЭДС (электродвижущая сила). Поток воды при этом заряжается потенциалом до 50 вольт. Возможно, это неопасное для жизни напряжение, но прикасаясь к смесителю, находящемуся на кухне, можно ощутить уколы электрического тока.
Как сделать систему уравнивания потенциалов
Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.
- Водопроводные трубы во всем доме выполнены из металла.
- Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
- Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.
Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.
Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.
Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.
Локальная земля
Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.
Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.
Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.
Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.
Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.
Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.
Размеры заземлителя
От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .
Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.
Конструкция шины
Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.
Шина выравнивания
Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.
Вам это будет интересно Особенности кабеля Frls
К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.
Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).
Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети. Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении
Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.
Коробки уравнивания потенциалов ШДУП в Саранске
Коробка уравнивания потенциалов Промрукав 80х80х40мм открытой установки с шиной на 8 зажимов (40-0210-У)
Коробка уравнивания потенциалов ОП 85х85х40 HEGEL
Коробка уравнивания потенциалов, шина 6х9, 100х100х50мм, Greenel (GE41361)
Коробка уравнивания потенциалов 85х85х40 КУП2603-И (КУП2603-И)
Hegel Коробка уравнивания потенциалов д/открытой установки, 6 вводов, внутр разм 85x85x40 мм, ниша: 94,6×94,6×44, IP55 (КУП2603-И)
Коробка уравнивания потенциалов HEGEL КУП2603-И (85x85x40)
Коробка уравнивания потенциалов Промрукав 100х100х50мм открытой установки с шиной на 12 зажимов (40-0300-У)
Коробка уравнивания потенциалов HEGEL КУП1101-И (90x90x48,5)
Коробка уравнивания потенциалов Промрукав (80-0860С-У) для скрытой установки 103х103х47 мм 20 вводов черная IP20 с крышкой с саморезами
Коробка уравнивания потенциалов, 80х80х40, Промрукав (40-0210-У)
Коробка уравнивания потенциалов ОУ 85×85×40 мм, IP44 REXANT
Коробка уравнивания потенциалов КУП 100x100x50 серая двухкомпонентная безгалогенная для монтажного пистолета IP55 Промрукав (1/66/66)
Яркая коробка с шоколадными буквами Маме
Яркая коробка с шоколадными буквами Маме
Коробка уравнивания потенциалов HEGEL КУП2604-И (100x100x50)
Rexant Коробка уравнивания потенциалов ОУ 28-3050
Коробка уравнивания потенциалов, шина 6х9, 85х85х40мм, Greenel (GE41360)
Коробка уравнивания потенциалов, 100х100х50, Промрукав (40-0300-У)
Коробка уравнивания потенциалов КУП ОП 100х100х50мм шина 6х9 8 групп индивид. штрихкод IP55 TDM
Коробка уравнивания потенциалов, 103х103х47, Промрукав (80-0960-У)
Коробка монтажная распределительная HEGEL КР2603 (85х85х40)
Коробка уравнивания потенциалов 100х100х50 КУП2604 (КУП2604-И)
Коробка уравнивания потенциалов HEGEL для кабель-каналов 85х85х40 мм 6 вводов серая IP55
Коробка уравнивания потенциалов ОУ 85?85?40 мм, IP44 Rexant 28-3050 .
Шина уравнивания потенциалов 1801 VDE OBO 5015650
Коробка распределительная ОП 85х85х40мм IP55 (шдуп) HEGEL КУП2603-И
Коробка уравнивания потенциалов (КУП) 100х100х50 IP55 (6 вводов, 8 соед., 63А)
Коробка уравнивания потенциалов ОУ 100×100×50 мм, винт IP55 REXANT
Tdm Коробка уравнивания потенциалов (КУП) ОП 100х100х50 мм, шина 6х9, 8 групп, IP55, SQ1401-1361
Коробка уравнивания потенциалов GUSI Electric С3В1510 КУП Евро
Коробка уравнивания потенциалов 40-0210-У для открытой установки 80х80х40 Промрукав
Коробка уравнивания потенциалов, 100х100х50, Промрукав (40-0300-У)
Коробка распределительная ОП 85х85х40мм IP55 (шдуп) HEGEL КУП2603-И
Коробка уравнивания потенциалов, шина 6х9, 100х100х50мм, Greenel (GE41361)
Коробка распределительная ОП 100х100х50мм IP55 для уравн. потенциалов HEGEL КУП2604-И
KUPR-100-100-50 ЭРА Коробка уравнивания потенциалов KUPR 100х100х50мм, шина 6х9, 8 групп IP55, цена за 1 шт
Шина уравнивания потенциалов 1801 VDE OBO 5015650, 1шт
Коробка распаячная КР 100х100х29 ОП белая, IP40, инд. штрихкод TDM SQ1401-0907,TDM Electric
Клемма для шины уравнивания потенциалов 1801 RK40 OBO 5015774
Распределительная коробка TDM ЕLECTRIC SQ1401-0711 наружный монтаж 65×65 мм
Коробка уравнивания потенциалов ОУ 85?85?40 мм, IP44 Rexant 28-3050 .
Коробка уравнивания потенциалов, 103х103х47, Промрукав (80-0960-У)
Коробка уравнивания потенциалов для бетона, 103х103х47, Промрукав (80-0860-У)
Двухкомпонентная коробка уравнивания потенциалов для ПМ Промрукав 60-0210-У
Шина уравнивания потенциалов R15 с винтовыми клеммами, исполнение D
Распределительная коробка TDM ЕLECTRIC SQ1401-0713 наружный монтаж 100×100 мм
Коробка уравнивания потенциалов 40-0300-У для открытой установки 100х100х50 (60шт/кор) Промрукав
Коробка монтажная распределительная HEGEL КР2601 (65х40)
Шина уравнивания потенциалов, 10х4-25 мм2, 1х50 мм2, 1х4х30 мм Jupiter NE1001 DKC
Коробка уравнивания потенциалов 85х85х40мм (КУП) для наружного монтажа, 6 гермовводов GREENEL Коробка уравнивания потенциалов 85х85х40мм (КУП) для наружного м
В чем опасность
- Участки систем отопления и водоснабжения меняются на полипропиленовые трубы. Пропадает физическая связь с заземлителем. Надеяться на воду в трубах нельзя. Сегодня она есть, а завтра труба будет сухой.
- Сосед решил отмотать показания счетчика, и подключил нуль к своей батарее отопления. По всей системе появился потенциал: от 220 вольт вблизи квартиры соседа, до нуля в районе подключения трубопровода к главной заземляющей шине.
- У кого-то установлен бойлер без заземления, и он пробивает фазу в бак с водой. Пара ближайших этажей, получает в кранах с водой напряжение до 110 вольт.
- «Продвинутый» сосед электрик организовал заземление электроплиты на стояк с горячей водой (он действительно имеет хороший контакт с грунтом, к тому же конструктивно соединен с ГЗШ). А после аварии, на втором этаже заменили кусок стального стояка, на пластик. У соседа «электрика» коротнула фаза на корпус электропечи, и весь подъезд выше 2 этажа получил на стояке потенциал более 127 вольт.
Вы скажете, что это все незаконно, и запрещено? Да, это так.
Но это логика пешехода, который видит несущийся на него автомобиль, и продолжает находиться на переходе, уповая на ПДД. Пешехода собьют, водителя обязательно накажут. Кому от этого станет легче?
Не следует надеяться на то, что вокруг вас все придерживаются Правил устройства электроустановок. Поэтому организуем дополнительное уравнивание потенциалов.
Для чего нужно выравнивать потенциалы
Коробка уравнивая потенциалов (КУП) Прежде чем выяснить, что такое КУП в электрике, нужно разобраться с такими понятиями, как электрический потенциал и ток. Ознакомиться с их физическими свойствами можно на примере обыкновенного проводника. Когда он пребывает в состоянии покоя, его внутреннюю полость равномерно заполняют все заряженные частицы, они бывают отрицательными и положительными.
Если говорить о каждом предмете, вырабатывающий ток, то один из его полюсов переполнен электронами, а другой испытывает недостаток. При подключении к нему проводника внутри находящиеся электроны начнут вращаться в противоположном направлении до момента достижения баланса. Такое движение получило название – электрический ток, а разница в электронах – отрицательный и положительный электрический потенциал.
Домашняя сеть характеризуется тем, что подобные изменения происходят с интервалом в 50 секунд. Отсюда следует, что частота переменного тока составляет 50 Гц. Поверхность всех проводников, по которым протекает электрический ток, должна быть заизолирована и находиться в местах, где отсутствует контакт с окружающими предметами. Это касается всех деталей, изготовленных из металла, например, металлические детали и конструкции, имеющие нулевой электрический потенциал – по ним ток протекать не должен. При правильной и корректной работе они выполняют поставленные задачи автономно и не несут потенциальную угрозу здоровью и жизни домочадцев.
