Особенности монтажа двухклавишного выключателя для скрытой проводки

Подключение к системе электроснабжения

Определить, что электропроводка проведена именно по новой системе, можно по проложенному кабелю. Он будет трехжильный при однофазном питании или пятижильный при питании трехфазном. Одним из проводов однофазного питания будет фаза, отмеченная коричневым или красным цветом, другим — нейтраль (ноль), отмеченный синим, и третьим — защитный провод, маркированный желто-зеленым цветом.

Для облегчения идентификации используют буквенно-цветовые обозначения:

• A, B, C — фазный;
• N — нейтральный или ноль;
• PE — защитный.

Отличие данной схемы подключения заключается в дополнительном защитном проводнике PE, который выводят сразу на светильники.

Схема подключения электроустановочных приборов TN-S предполагают подсоединение к системе заземления

После присоединения проводов к рабочему механизму, их поджимают ближе к корпусу, а затем устанавливают в подрозетник. Закрепляют в монтажной коробке с помощью зажимных лапок или болтов. Надевают декоративный корпус и клавиши.

Перед тем как собирать всю конструкцию, включите свет и убедитесь в работоспособности системы освещения

Критерии подбора выключателя и других компонентов

Они будут нужны, чтобы выполнить соединения. Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.

Модели открытого типа рекомендуется использовать в строениях с деревянными покрытиями, где крепления можно обустраивать с помощью саморезов. Самый простой в самостоятельном исполнении способ соединения проводов скрутками с дополнительной фиксацией изолентой нельзя назвать надежным. Установка проходного двухфазного выключателя Для управления несколькими осветительными приборами из разных концов помещения, используют проходной двухфазный выключатель.

Посчитайте количество проводов, сходящихся к месту расположения переключателя : 2 — от щитка ноль и фаза ; 3 — на переключатель одна фаза на подходе и 2 — на выходе ; 3 — на люстру один на ноль и две фазы. Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат. Один из них входной — фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

Чтобы правильно выполнить подключение двухклавишного выключателя к люстре, необходимо прежде всего разобраться в потолочной проводке. При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок. Контролировать интенсивность освещения помогают диммеры. Коричневый или красный проводник обозначает фазу.

Подготовительные работы

Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные входящий и один отходящий , по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Если речь идет о торшере или бра — то такие точки должны располагаться у дивана или в изголовье кровати. В этом узле будут видны с одной стороны от механизма для клавиш одна клемма, а с противоположной стороны от него их будет две — для проводов к отдельным двум светильникам либо к двум лампам одного светильника.

То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому. Основные маркировки выглядят так: Синий цвет означает всегда ноль. То есть, отсутствует распределение светильников на клавиши выключателя. Параметры и советы по выбору Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата.

Особенности конструкции

Изолента — проверенный временем материал, но не вечный. После того, как работа будет завершена, проверьте работу прибора. Необходимо самостоятельно проверить и отметить все используемые проводники цветными термоусадочными трубками или цветной изолентой. Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы.

Фирмы, предоставляющие услуги по установке и ремонту выключателей не заинтересованы в ремонте или установке пары выключателей. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. После этого нужно отыскать фазный провод и вход под него он, в отличие от выходов, один. Расстояние от пола — примерно один метр.

Как определить фазную проводку?

Для понимания, какой проводник нужно подключить к зажиму «L» на одноклавишном выключателе, рекомендуется воспользоваться специально предназначенной для этих целей индикаторной отверткой. Если при проверке на каком-то из проводов загорается лампочка, значит на нем есть напряжение. Этот провод и является токопроводящим – кабелем «А».

В другой, незанятый зажим одноклавишного коммутационного элемента, присоединяется кабель «B», протянутый напрямую к коммутатору. Он обычно маркирован по-другому:

• «1»;
• «L1»;
• «->»;
• просто стрелочка, либо никак не обозначен.

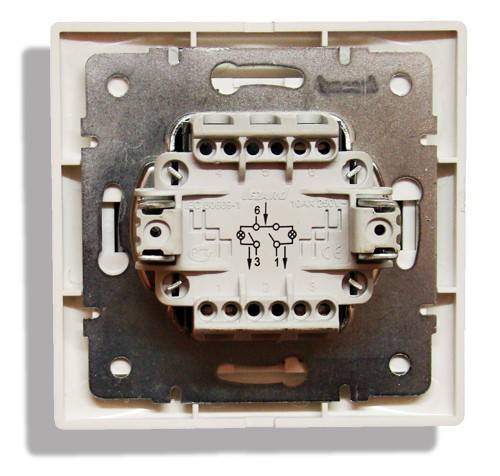

Обозначение контактов одноклавишного выключателя

Источник odstroy.ru

В том случае, когда при обследовании зажимов, помимо «L» символа, встречаются на выключателе иные соединения, также содержащие другие обозначения, это значит попались 2-х или 3-х клавишные элементы.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Монтаж

Самостоятельно смонтировать двухклавишный электровыключатель ничем не сложнее, чем одноклавишный. Для этого потребуются инструменты:

Нож
Бокорезы
Плоскогубцы
Уровень
Крестовая отвертка
Прямошлицевая отвертка

Отвертка-индикатор (можно использовать и как прямошлицевую)
Зубило

Итак, для того, чтобы установить двойную клавишную фурнитуру, следует:

• Обесточить квартиру
• Подготовить проводки. В данном устройстве их будет три
• Укоротить проводки до 10 см. Зачистить их
• При помощи зубила сделать на стене канавку, куда потом скроется проводка устройства
• Подключить провода. Зачищенные концы сжать плоскогубцами, скрутить и тщательно заизолировать
• Два конца подключить на осветительный прибор
• От распредщитка протянуть ноль к каждой фазе
• Надеть коробку так, чтобы общий контакт был расположен снизу
• Подать напряжение для проверки

Видео-инструкция, как правильно подключить двухклавишный выключатель утопленного типа при скрытой проводке:

ВАЖНО! Скручивать можно только провода, изготовленные из одного металла.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

Монтаж и подключение двухклавишного выключателя

Общая схема разводки проводов

1. Подключите питающий провод к защитному устройству, если оно не установлено у вас после электросчётчика. Используйте трехжильный кабель ВВГ сечением каждой жилы 1,5 мм2. Это универсальный силовой провод, где одна из жил может применяться для заземления светового прибора.
2. Проложите силовой провод от защитного устройства (если оно не установлено после домового электросчётчика) до распределительной коробки. Сделайте запас на концах кабеля в 100–150 мм.
3. Проведите провод к подрозетнику от распределительной коробки. Запас на концах кабеля — 100 мм.
4. Смонтируйте провод на светильник.

В работе следует руководствоваться принципом: клавишный выключатель — это прибор, который прерывает цепь питания светильника, а не является основным питанием для него, как розетка. Поэтому нельзя подключать на два конца клавиши «фазу» от счётчика и «0», он встраивается в разрыв фазового провода. В противном случае схема правильно работать не будет. Поменять местами «фазу» и «ноль» тоже нельзя — это будет небезопасно.

Как сделать скрытую проводку в бетонной или кирпичной поверхности

Для работы понадобится:

• перфоратор с насадкой для изготовления штроб или штроборез;
• шпаклёвка;
• кельма или шпатель.

Инструкция:

1. Обесточьте помещение, выкрутив пробки электросчётчика или отключив автомат.
2. Сделайте на поверхности разметку, проведя линию от распределительной коробки к двухклавишному выключателю, а от него к светильнику (светильникам).
3. Штроборезом или перфоратором с насадкой изготовьте штробу под силовой провод.
4. Проложите кабель от распределительной коробки к выключателю и от светильника к нему и подключите систему по схеме, заизолировав концы. Не забывайте, что выключатель встраивается в «фазовый» провод.
5. Проверьте работоспособность схемы. Выключите напряжение сети.
6. Зашпаклюйте штробы.

Подключение накладного выключателя (наружная проводка)

1. Отключите напряжение в квартире.
2. Выведите к месту установки выключателя 3 силовых провода: от распределительной коробки (фазный кабель сечением от 1 м 2), от первой группы ламп или световых приборов и от другой группы светильников.
3. Закрепите выключатель на стене. Обычно снимаются клавиши и механизм, затем основание фиксируют саморезами.
4. Зачистите концы кабелей и подсоедините их к клеммам — общий фазный и два от светильников к верхним контактам выключателя.
5. Соберите изделие, не забудьте поставить декоративные панели.
6. Подайте напряжение и проверьте работоспособность системы.
7. Закрепите силовые провода на стене.

Подключение двойного выключателя требует некоторых навыков, в частности, нужно знать, чем отличается «фазный» провод от «нулевого». При встраивании прибора в электрическую сеть квартиры помните, что он применяется только для разрыва сети, чем кардинально отличается от розетки. Начиная монтаж выключателя, проверьте отсутствие напряжения в электрической сети помещения.

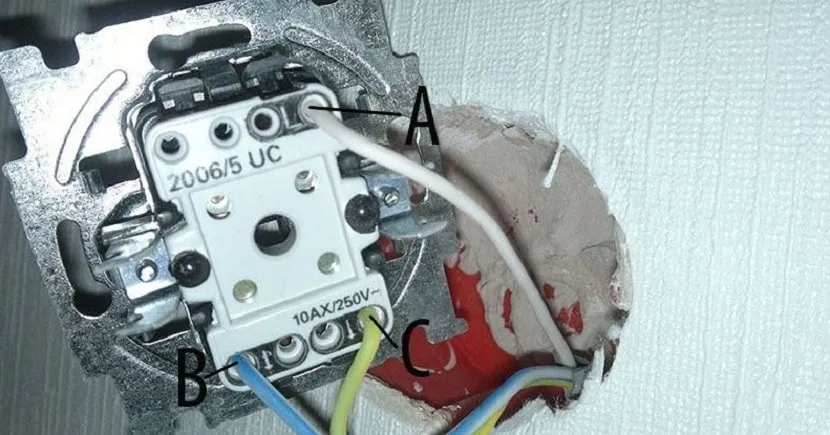

Установка механизма с винтовыми контактами

Схема установки двухклавишного выключателя с винтовым креплением контактов не особенно отличается от самозажимного устройства. Сложность здесь состоит в том, что на таких приборах, как правило, нет обозначений контактов, а потому поиском входного нужно заниматься самостоятельно.

При этом, по логике расположения гнезд на тыльной стороне выключателя можно предположить, что отдельно стоящий в верхней части керамической панели вход и является контактом, предназначенным для фазы. Чтобы догадку подтвердить на 100%, нужно использовать индикатор.

Теперь вопрос, как правильно подключить выключатель на две лампочки, не будет представлять сложности даже для человека, мало знакомого с электричеством в повседневной жизни. Главное соблюдать технику безопасности и лишний раз проконсультироваться со специалистом.

• Монтаж выключателя: основные правила установки и подключения. Советы по выбору качественного устройства (95 фото)

• Розетки в квартире: правила размещения, монтаж, подключение и советы по выбору лучших моделей (85 фото)

• ТВ розетка — советы по выбору, схемы подключения и идеи по размещению (105 фото)

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Правила и нормы для размещения выключателей в квартире

Если решено подключить выключатель с одной клавишей или многоклавишную модель, нужно выбрать подходящее место, учитывая правила размещения подобных электротехнических приборов. Согласно строительным нормам, устройства для выключения и включения освещения располагают возле входной двери в помещении. Оптимальное место на стене со стороны расположения ручки на дверном полотне.

Если светильники стоят в спальне и предназначены для освещения прикроватной зоны, то устройство для переключения света ставят возле изголовья кровати. При монтаже прибора в помещении с повышенной влажностью или на кухне придерживаются правил, описанных в ПУЭ.

Они гласят, что:

• от душевой кабинки переключатель устанавливают на расстоянии минимум 600 мм;
• от газопровода отступают не менее 500 мм;
• минимальное расстояние от дверного проема – 100 мм;
• прибор ставят от пола на высоте минимум 900 мм.

Есть и другие не менее важные моменты. На лампочку или осветительный прибор всегда идет нулевая жила. Фазу подключают к коммутирующим устройствам.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Устройство и принцип работы

Преимущество двойного переключателя – простая конструкция. Состоит электротехническая деталь из двигающихся двух клавиш, оболочки или корпуса и клеммников, на которые подается ток и напряжение.

Иногда вместо клеммников могут быть установлены винтовые зажимы. Основное их отличие заключается в том, что клеммники провода прижимают, а на болты они закручиваются. Предпочтительнее первый вариант из-за простоты подключения и большего срока службы.

Способы управления освещением с помощью переключателя:

• Можно включить лишь одну лампочку или первую группу светильников путем нажатия одной определенной клавиши.
• Освещение изменится, если нажать на вторую клавишу. Как правило, более затемненные места освещаются и наоборот.
• Третий вариант – включить сразу все осветительные приборы в помещении, для этого в положении “включено” должны оказаться сразу две клавиши.

Виды, дизайн и рекомендации по выбору

Сенсорный двойной выключатель

В строительных магазинах представлен большой ассортимент двухклавишных выключателей для скрытой проводки.

Основные виды:

• диммеры;
• клавишные:
• веревочные;
• поворотные;
• сенсорные;
• кнопочные.

Как правило, на корпус рабочей части выключателя нанесена маркировка, облегчающая определение вида каждой клеммы

Несмотря на появление усовершенствованных разновидностей, самым большим спросом по-прежнему пользуются клавишные выключатели. Изготавливают их из разных материалов, им свойственны разные цвета и формы, фактуры. Также выключатели могут быть традиционно квадратной формы или овальной, круглой. Чаще всего производят конструкции из качественного пластика и металла.

При выборе двойного выключателя нужно обращать внимание на следующие технические характеристики:

• Качество материалов, из которых изготовлены контакты.
• Материалы, используемые для изготовления корпуса и клавиш.
• Наличие защелок или кнопок, качество сборки.

Необходимо изучить параметры, которые фиксируются на корпусе.

Средняя стоимость двухклавишных выключателей колеблется в пределах 100-300 рублей. Чаще всего основополагающим фактором в ценообразовании является дизайн корпуса.

Электроустановочные изделия ЭТЮД LEXEL для открытой проводки

Розетки, выключатели и переключатели Этюд LEXEL для открытой проводки

Розетка 1 ОП Этюд LEXEL РА16-001b

Розетка одноместная для открытой проводки белая степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
РА16-001b	250 В	16 А

Розетка 1 ОП Этюд LEXEL РА16-002b

Розетка одноместная с защитными шторками для открытой проводки белая степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
РА16-002b	250 В	16 А

Евророзетка 1 ОП Этюд LEXEL РА16-003b

Розетка одноместная с заземляющими контактами для открытой проводки белая степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
РА16-003b	250 В	16 А

Евророзетка 1 ОП Этюд LEXEL РА16-004b

Розетка одноместная с заземляющими контактами с защитными шторками для открытой проводки белая степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
РА16-004b	250 В	16 А

Розетка 2 ОП Этюд LEXEL РА16-005b

Розетка двухместная для открытой проводки белая степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
РА16-005b	250 В	16 А

Розетка 2 ОП Этюд LEXEL РА16-006b

Розетка двухместная с защитными шторками для открытой проводки белая степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
РА16-006b	250 В	16 А

Евророзетка 2 ОП Этюд LEXEL РА16-007b

Розетка двухместная с заземляющими контактами для открытой проводки белая степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
РА16-007b	250 В	16 А

Евророзетка 2 ОП Этюд LEXEL РА16-008b

Розетка двухместная с заземляющими контактами с защитными шторками для открытой проводки белая степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
РА16-008b	250 В	16 А

Розетка телефонная ОП Этюд LEXEL TELA-001b

Розетка телефонная для открытой проводки белая степень защиты IP20.

Артикул	Количество и тип разъемов	Количество рабочих контактов
TELA-001b	1 х RJ11	4

Розетка телевизионная конечная TV ОП Этюд LEXEL TVA-002b

Розетка телевизионная конечная TV 0,7dB для открытой проводки белая степень защиты IP20. Артикул — TVA-002b.

Выключатель 1 ОП Этюд LEXEL ВА10-001b

Выключатель одноклавишный для открытой проводки белый степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
ВА10-001b	250 В	10 А

Выключатель 2 ОП Этюд LEXEL ВА10-002b

Выключатель двухклавишный для открытой проводки белый степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
ВА10-002b	250 В	10 А

Переключатель (выключатель проходной) 1 ОП Этюд LEXEL ВА10-004b

Выключатель проходной (переключатель) одноклавишный для открытой проводки белый степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
ВА10-004b	250 В	10 А

Выключатель 1 ОП с индикатором Этюд LEXEL ВА10-005b

Выключатель одноклавишный с индикатором для открытой проводки белый степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
ВА10-005b	250 В	10 А

Выключатель 2 ОП с индикатором Этюд LEXEL ВА10-006b

Выключатель двухклавишный с индикатором для открытой проводки белый степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
ВА10-006b	250 В	10 А

Переключатель (выключатель проходной) 1 ОП с индикатором Этюд LEXEL ВА10-007b

Выключатель проходной (переключатель) одноклавишный с индикатором для открытой проводки белый степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
ВА10-007b	250 В	10 А

Выключатель кнопочный 1 ОП Этюд LEXEL КА10-001b

Выключатель кнопочный одноклавишный для открытой проводки белый степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
КА10-001b	250 В	10 А

Выключатель кнопочный 1 ОП с индикатором Этюд LEXEL КА10-002b

Выключатель кнопочный одноклавишный с индикатором для открытой проводки белый степень защиты IP20.

Артикул	Номинальное напряжение	Номинальный ток
КА10-002b	250 В	10 А

Вернуться к списку

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.
