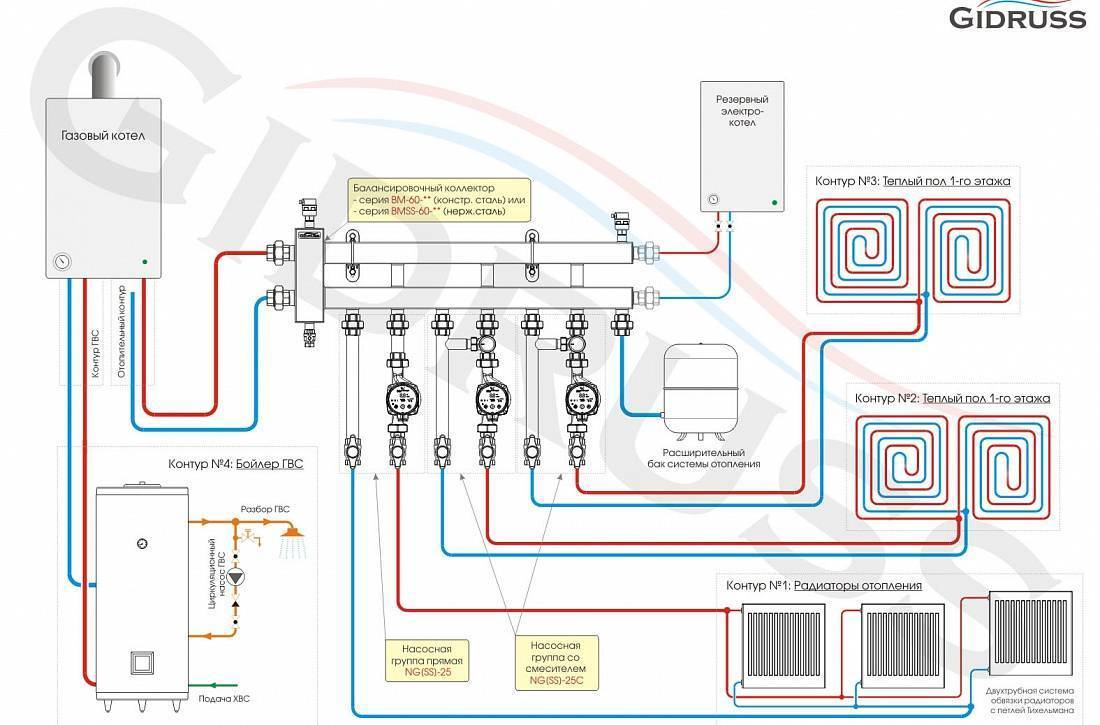

Схема отопления дома двухконтурной системой

Преимущества и недостатки двухтрубной системы отопления

К достоинствам двухтрубной системы отопления стоит отнести возможность:

• обеспечения всей радиаторов одинаковым по степени нагрева теплоносителем. Это позволяет избавиться от проблемы, характерной для однотрубной системы, при которой самая дальняя от котла батарея не позволяет обеспечить достаточный уровень обогрева помещения;
• ручной регулировки степени нагрева радиаторов отопления в конкретной комнате. При отключении обогрева в одной комнате, остальные продолжать получать тепло в необходимом объёме;
• организации обогрева в строениях любого уровня сложности. Двухтрубная система позволит одинаково эффективно обогреть одно- и двухэтажное строение;
• использования труб, всех видов арматуры и фитингов с меньшим размером поперечного сечения;
• выполнения ремонтных работ без отключения системы отопления. Для демонтажа и последующей установки радиатора достаточно перекрыть определённую ветвь.

ФОТО: eurosantehnik.ruШирокие возможности при проектировании

Из недостатков по сравнению с однотрубным вариантом следует отметить:

• более высокую стоимость. Из-за необходимости использования удвоенного количества труб, фитингов и запорной арматуры затраты возрастают практически вдвое;
• сложность выполнения монтажных работ. Приходится прокладывать два трубопровода вместо одного;
• более длительный монтаж из-за повышенных техтребований.

ФОТО: essalauk.beget.techМонтаж обойдётся дороже

Особенности монтажа

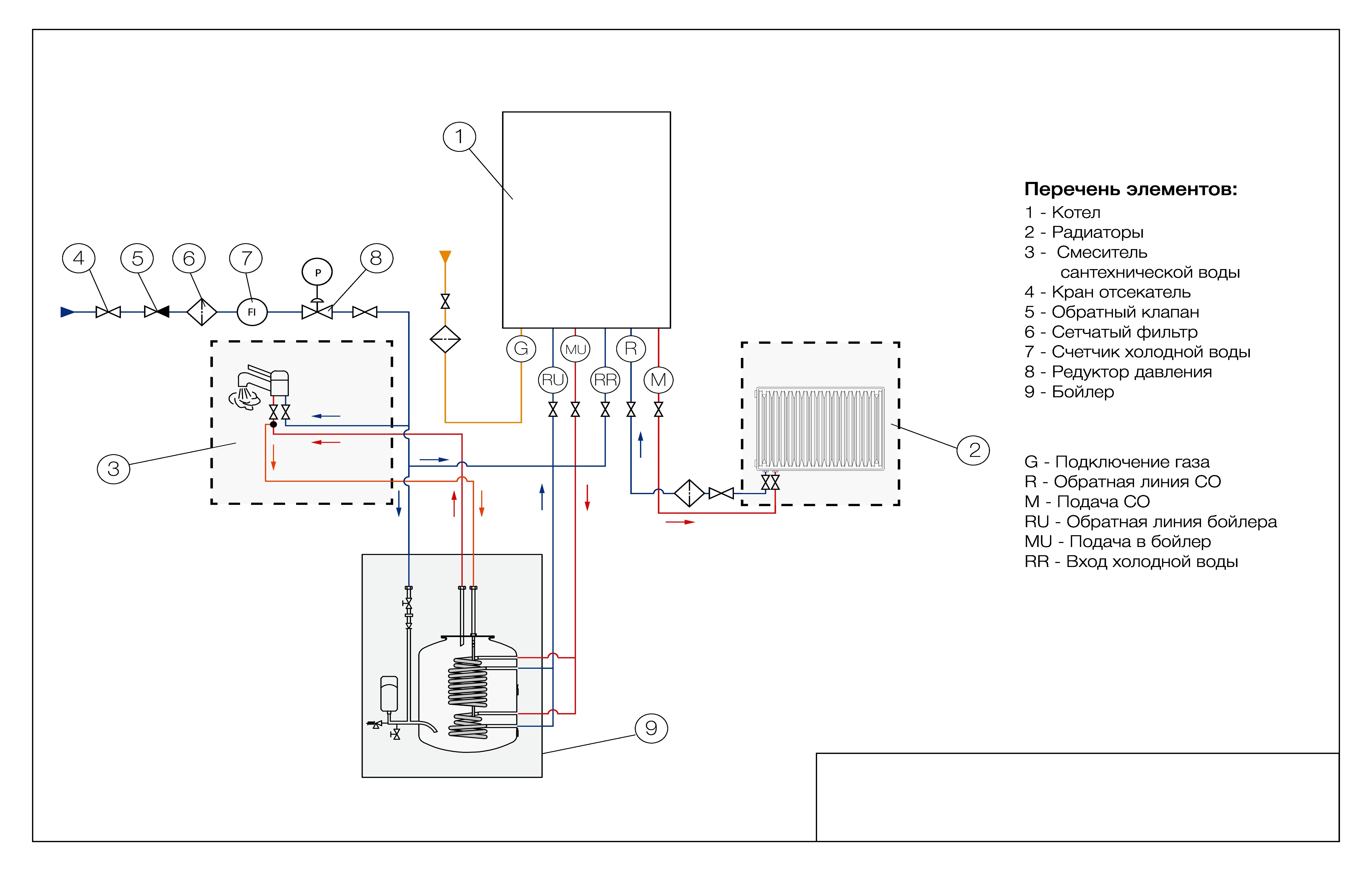

Двухконтурные котлы, представленные на современном рынке, – это по-настоящему технологичные устройства, оснащенные многочисленными датчиками, механизмами и электроникой, контролирующей рабочие параметры, что гарантирует безопасность, постоянно поддерживает показатели на заданных ранее отметках. Если говорить о балансе между экономичностью и мощностью, оптимальным вариантом выглядит газовый котел. При монтаже оборудования рекомендуется придерживаться следующих инструкций:

• Отопительный котел ставится в отдельном помещении, минимально допустимая площадь которого – 4 квадрата. В обязательном порядке оборудуются дверные и оконные проемы, благодаря которым достигается необходимый уровень вентиляции.
• Для проведения отделочных работ применяются исключительно разрешенные материалы, не поддерживающие горение.
• Поступление воздуха, необходимого для корректной работы горелки, происходит посредством продушины, постоянно остающейся открытой.
• Отвод продуктов сгорания происходит через дымоход. Одной лишь вентиляционной системы не хватит, возникает опасность того, что опасные вещества окажутся в жилых комнатах.
• Непосредственно под котел кладется металлический лист или иной негорючий материал площадью, по меньшей мере, квадратный метр.
• Минимальный порог давления при опрессовке системы – 1.8 бар.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Правила установки котлов, работающих на твердом топливе

Перед тем, как подключить твердотопливный котел, следует знать, что к установке агрегатов такого типа предъявляются следующие требования:

• Профессиональное выполнение разводки труб и радиаторов. Только в этом случае можно рассчитывать на корректную работу отопительной системы и правильное подключение твердотопливного котла, имеющего вход и выход для врезки остальной схемы.
• Наличие определенной температуры. Наибольшая отдача твердотопливного котла возможно лишь при температуре на выходе 55 градусов, на входе – 45 градусов. При этих же показателях можно рассчитывать на максимально возможный срок безупречной эксплуатации. Другая температура в системе может стать причиной образования конденсата, который разрушительно воздействует на металлические части.

Правильная установка котла

Очень важно понимать правило, как подключить твердотопливный котел отопления. Агрегат следует расположить на жесткое основание в строго вертикальном положении. В качестве площадки можно использовать цементную стяжку толщиной не меньше 5 см с подсыпкой аналогичной высоты

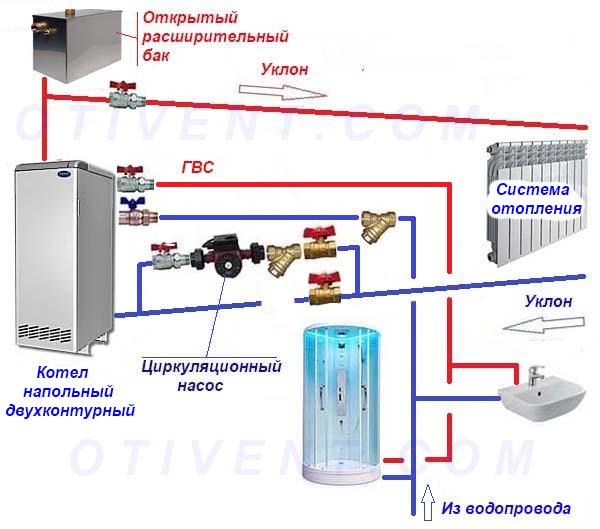

Для твердотопливных котлов рекомендуется использовать открытый расширительный бак, который следует расположить на более высоком уровне, чем вся система отопления. Оптимальным вариантом для этой части системы считается чердачное помещение

В качестве площадки можно использовать цементную стяжку толщиной не меньше 5 см с подсыпкой аналогичной высоты. Для твердотопливных котлов рекомендуется использовать открытый расширительный бак, который следует расположить на более высоком уровне, чем вся система отопления. Оптимальным вариантом для этой части системы считается чердачное помещение.

Правильно оборудованный дымоход. Обязательными условиями для дымохода можно назвать следующее: наличие клапана из нержавеющей стали и сборник для конденсата в нижней части дымохода. Кроме того необходимо наличие специальных люков, обеспечивающий доступ для очищения канала от сажи. Та часть трубы, которая будет проходить через неотапливаемое помещение, требует тщательного утепления. Это поможет увеличить эксплуатационный период дымоходной трубы.

Схема обвязки твердотопливного котла в обязательном порядке должна содержать предохранительный клапан. Подключать рекомендуется водяной контур, в котором  давление не превышает 0,2 МПа, при этом температура рабочей среды не может быть выше 90 градусов.

На какой схеме остановить свой выбор?

Давайте решим сразу по поводу однотрубных и самотечных систем. Если вы живете в современном мегаполисе или в близи него, если у вас все в порядке с энергоносителями (со светом в первую очередь), если нет нужды сильно экономить, то эти схемы не рассматривайте.

Появились они во времена, когда с электричеством было плохо, а так же отсутствовали различные виды труб. Приходилось использовать металл. Сейчас все поменялось и эти системы себя изжили.

Самотечные схемы можно реализовывать в отдаленных от цивилизации домах. Например, на вашей даче.

Если захотите использовать радиаторную систему в частном доме, то лучшим выбором будут  двухтрубная тупиковая схема отопления или лучевая. Обе системы по работе практически идентичны. Отличаются только реализацией.

Перед использованием водяного теплого пола следует сделать расчет теплопотерь дома. Они помогут понять, хватит ли его в качестве основного отопления или придется использовать еще и радиаторы.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как выглядит оптимальная система отопления для частного дома

Предусмотреть все технические нюансы и технологические параметры автономного отопления необходимо на стадии проекта

Отдавая предпочтение той или иной схеме важно, что бы будущее отопление отвечало соответствующим параметрам и бытовым потребностям

Не бывает хорошей или плохой разводки. В каждом отдельном случае эффективность отопления зависит от правильности подключения и грамотно составленного проекта. На практике нередко владельцы жилых домов сталкиваются с ситуацией, когда в результате разработки проекта и последующего монтажа трубопровода  возникает тупиковая система отопления. В них теплоноситель, поступающий в радиатор, вынужден сталкиваться с остывшим, встречным потоком, отработанного теплоносителя. Такой вид подключения используется для двухтрубных систем с горизонталь расположением трубопровода. Сказать, что такое отопление не выгодно и малоэффективно, нельзя. Большей популярностью пользуется двухтрубная горизонтальная схема отопления с нижней разводкой с попутным движением теплоносителя.

Существуют два вида схем движения теплоносителя: попутная и тупиковая. В предлагаемой таблице можно увидеть сравнительные параметры обоих вариантов движения теплоносителя

Критерии оценки	Схема движения теплоносителя
Попутная	Тупиковая
Гидравлика и балансировка: тепловая мощность/типоразмеры отопительных приборов одинаковые	1. Гидравлический расчет снижения давления в любом контуре 2. Система имеет гидравлическую увязку без применения дополнительной запорной арматуры	1. Гидравлический расчет снижения давления в каждом контуре 2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах
тепловая мощность системы/типоразмеры фасонных элементов и отопительных приборов разные	1. Гидравлический расчет снижения давления в каждом контуре 2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах
II. Длина трубопроводов	Большая	Минимальная
III. Монтаж	Труднее Типоразмеры фасонных частей имеют различия, диаметры одинаковых участков разные	Легче Все диаметры, типоразмеры  фасонных участков одинаковы
IV. Точки «равного давления»	присутствуют	отсутствуют

Обязательно прочтите: что эффективнее, однотрубная или двухтрубная система отопления?

Монтаж двухтрубной системы отопления горизонтального типа в основном используется для обогрева одноэтажных жилых домов, когда стоит задача присоединить большое количество радиаторов. Подключение батарей предполагает два варианта:

• лучевой;
• последовательный.

Вариант с лучевым подключением обогревательных приборов называется еще радиальный. Для последовательного подключения используется обычная пара трубопроводов. И первый, и второй тип подключения имеют свои преимущества. В радиальном подключении нет необходимости устанавливать дроссели, контролирующие работу радиаторов близко расположенных к котлу.  Температура во всех радиаторах одинакова. Такой тип очень удобен для частных, одноэтажных домов.

Хороша система отопления с последовательным подключением. Существенно экономится расходный материал.

Хорошая работа отопления в частном доме зависит от многих факторов, начиная с грамотного выбора типа и разновидности отопления, заканчивая правильно составленным проектом. Гидравлические расчеты, которые являются неотъемлемой составной частью проекта — работа квалифицированного специалиста. Регулировка двухтрубной системы отопления осуществляется до начала отопительного сезона, когда есть время на устранения технических неполадок и несоответствий.

Преимущества двухтрубной обвязки

Описанная выше схема устройства трубопроводов, отходящих от котла отопления, имеет одно хорошее преимущество, которое заключается в том, что, при необходимости, такая система может работать за счет естественной циркуляции теплоносителя. В виде коллектора для разгона будет функционировать труба на верхнем участке.

Иными словами, такой вид устройства обвязки способен функционировать автономно, без использования электричества и насосов. Таким образом, в случае возникновения каких-либо аварий, сбоев в подаче электричества, других форс-мажорных ситуаций, отопительная система дома продолжит работать в автономном режиме, создавая тепло для обогрева дома.

Главный принцип работы отопления

Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

Любая схема отопления включает в себя:

• Нагревательный котёл
• Соединительные системные трубы
• Радиаторы или аналогичные приборы отопления
• Арматуру
• Расширительный бак
• Циркуляционный насос

Схема с принудительной циркуляцией

Является наиболее простой системой, т.к. схема содержит минимальное количество элементов.

Состав оборудования при принудительной схеме:

• Котел.
• Измерительные приборы.
• Радиаторы.
• Трубопровод.
• Предохранительный клапан.
• Циркуляционный насос.
• Расширительный бак.

Схема с принудительной циркуляцией

• Подготовленный теплоноситель с рабочими параметрами насосом подается в верхнюю точку системы.
• За счет гравитации жидкость двигается по трубопроводам и наполняет радиаторы последовательно (так как на разработанной схеме).
• По обратному контуру вода циркуляционным насосом поступает обратно в котел для дальнейших циклов.

Преимущества:

• Минимальное количество узлов в схеме.
• Относительно высокий КДП.
• Равномерный нагрев радиаторов.
• Низкая стоимость строительно-монтажных работ и оборудования.
• Возможность работы в режиме естественной циркуляции – при отключении от электросети насоса вода в системе циркулирует самотеком.

Недостатки:

Малая эффективность системы в домах с большой площадью.

Что такое двухконтурное отопление?

Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя.

Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях.

Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней.

Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.

Нижняя разводка

Тут проводящую теплоноситель трубу устанавливают прямо под подоконником, а обратную – около пола.

Давления в трубах не очень высокое, поэтому приходится использовать насосы. Не исключено завоздушивание. Чтобы избежать этого недостатка, следует установить краны Маевского на этаже. Если дом многоэтажный, то этот кран должен находиться на каждом из этажей.

Разводку можно прокладывать только до дверного проёма или установить две независимые друг от друга системы отопления в обе стороны от двери.

Расширительный бачок легко установить в любом месте. Если он закрытый, то его можно расположить в комнатах, а не на чердаке, что является удобным. Нижняя разводка не бросается в глаза

Это важно, если вы заботитесь о том, чтобы разводка приемлемо вписывалась в декор вашей комнате

Схема с естественной циркуляцией теплоносителя

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.

Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

• Независимость от подачи электроэнергии
• Надежность
• Простоту эксплуатации
• Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

• Сложность монтажа и необходимость прокладки труб с обязательным уклоном
• Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
• Низкая эффективность
• Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
• Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
• Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.
• По этой же причине нельзя использовать антифриз
• Высокая материалоемкость системы

Намного эффективнее в двухэтажном доме использовать системы отопления с принудительной циркуляцией теплоносителя. При этом проще всего реализовать следующие схемы:

Их можно выполнить самостоятельно
