Монтаж обрешётки

Обрешётка может быть брусовой или дощатой. Под неё необходима укладка гидроизоляции. Её укладывают горизонтально полосками от карниза до конька с напуском 0,1-0,15 м и скрепляют липкой лентой.

Как только обрешётка установлена, надо обшить фронтоны и свесы. Для этого можно использовать доску, панели из пластика, вагонку, фанерные листы или профильный настил. Выбор материала зависит от ваших пожеланий.

Подведём итоги: как правильно сделать двухскатную крышу: необходимо только строго следовать инструкции и соблюдать технику безопасности.

Современный ассортимент стройматериалов и инструментов вполне позволяет осуществить кровельные работы самостоятельно.

Запаситесь терпением, будьте аккуратны – и вы получите прочную и надёжную крышу, которая прослужит вам не одно десятилетие.

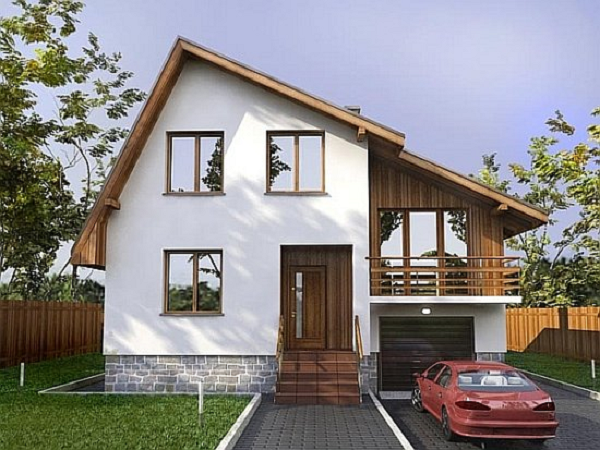

Мансардная «ломаная» крыша

Одной из разновидностей двухскатной крыши является мансардная крыша. У нее ломаные скаты, причем «ломать» их можно в любом месте и под разными углами. За счет этого увеличиваются площадь и объем мансардных помещений. Высота крыши от конька до перекрытия обычно составляет 2,5–3,5 м. Чаще всего мансардная крыша используется для строительства дач. В этом случае можно получить мансардный этаж на стенах первого этажа и при этом частично сэкономить на строительстве стен второго этажа. Минусами мансардных крыш являются неустойчивость к сильным ветровым нагрузкам и спорная эстетическая привлекательность.

Разновидности мансардных крышИсточник alimstroi.ru

Конструкционные различия каркасов – популярные конфигурации

Несмотря на высокий интерес к плоским крышам, лидером по популярности все-таки являются скатные кровли, к которым с некоторыми натяжками можно отнести и шатровые крыши. Поэтому при определении оптимальной конструкции преимущественно выбирают из следующих вариантов:

Односкатные

Такая конструкция является наклонной плоскостью, которая опирается на внешние разновысотные несущие стены. Ею снабжают хозяйственные постройки (гараж, веранда, сарай). Ее достоинствами считают простоту монтажа, экономичность и простоту ремонта. Недостатки: выбор такой крыши исключает устройство чердака; сильный ветер может сорвать даже хорошо закреплённую кровлю. Но современные материалы значительно повышают как красоту, так и прочность односкатных крыш частных домов – фото ниже показывает одно из решений, позволяющее сделать двухэтажный дом с мансардой.

Односкатная крыша в современном стилеИсточник houzz.es

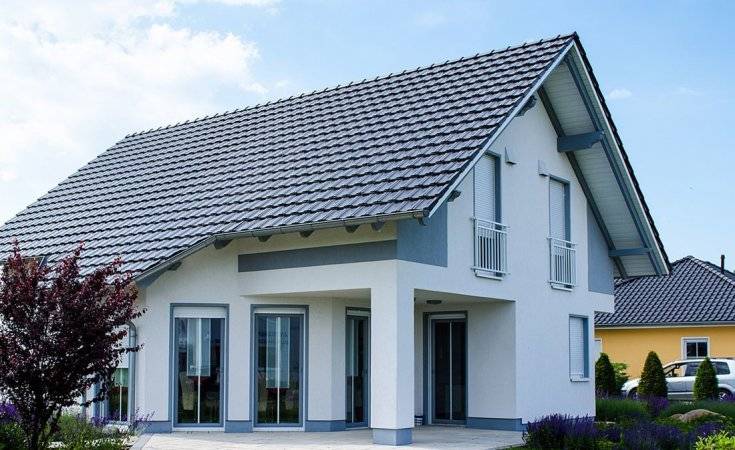

Двускатные

Классические варианты крыши частного дома, надежно защищающие от непогоды в различных климатических условиях. Такие конструкции просты в монтаже и надежны в эксплуатации; для кровли можно подбирать любой материал. Основу составляют 2 ската (уклона), опирающиеся на две равновысотные стены.

Достоинства:

Самоочищение от снега, маленькая вероятность протекания.
Большой выбор доступных материалов при изготовлении.
Возможность обустройства чердачного помещения.

Недостатки:

Затрудненный монтаж из-за наклона кровли.
Слабый элемент конструкции – ендова (внутренний угол в месте стыка скатов), на которую приходится максимальное климатическое воздействие.

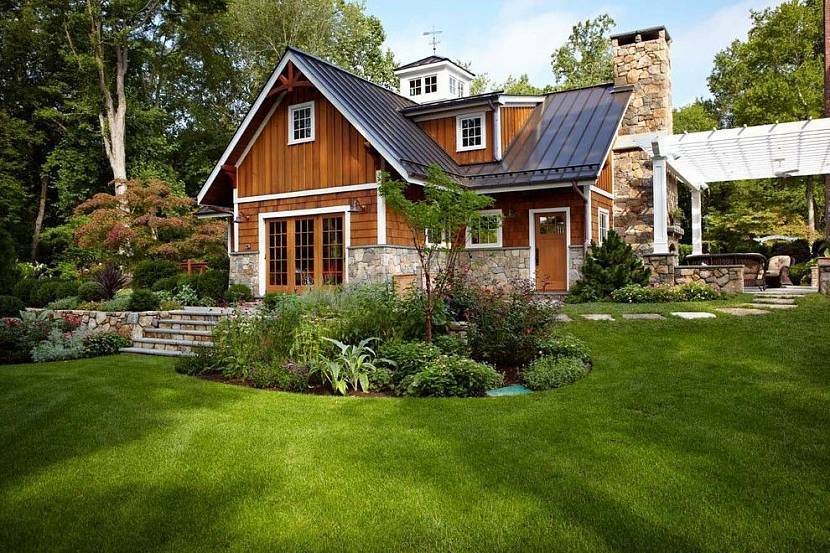

Многощипцовая крышаИсточник vermonttimberworks.com

Комбинированные (многощипцовые)

Многощипцовые (ендовые) каркасы являются одними из самых сложных. Необходимость в такой конфигурации возникает, если особенность планировки здания не позволяет использовать более простую конструкцию. Особенностями многощипцовых форм считают:

Сложный монтаж дополнительных пересечений, требующий профессиональных знаний и хорошей погоды.
Дополнительные затраты материалов и времени, большое количество отходного материала.
Чтобы исключить проблемы с появлением конденсата, проводится качественное паро- и гидроизолирование, обустраивается качественная вентиляция.

Вальмовые и полувальмовые

Вальмовая крыша состоит из четырех поверхностей (скатов). Два больших по площади ската имеют форму равнобедренной трапеции, два боковых – треугольные (вальмы). В полувальмовых кровлях (их еще называют голландскими) вальма принимает усеченный вид, из-за чего на торцах здания образуются свесы с маленьким вылетом и меньшим углом наклона.

Такие виды кровли для крыши частного дома сложны в конструкции и монтаже (требуют усиления стропильной системы), зато экономичны по расходу материала; они оправдывают себя в северных районах с сильными ветрами.

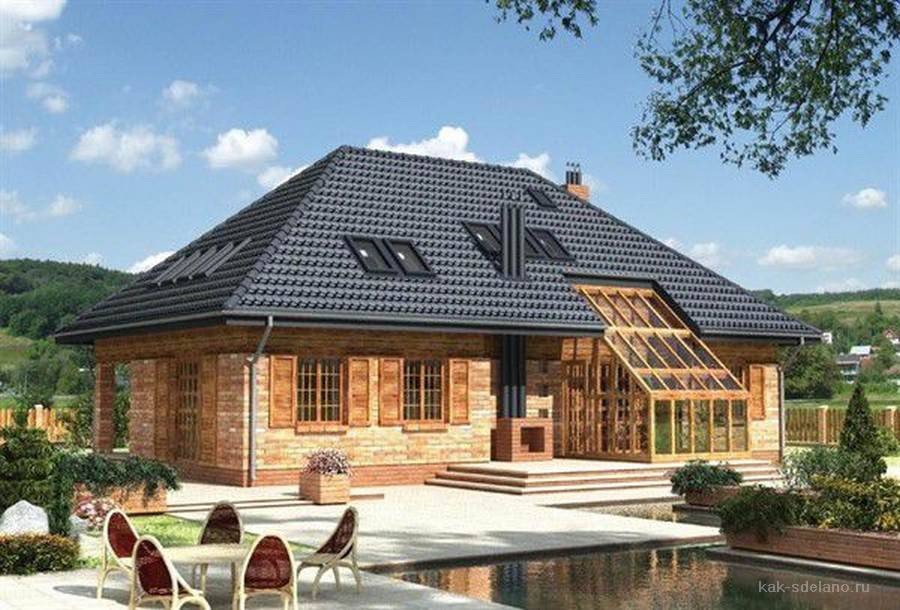

Вальмовая крышаИсточник roofsrustulsa.com

Шатровые

Крыша состоит из скатов в форме равнобедренных треугольников, сходящихся в одной точке. Такую конструкцию, подразумевающую возведение мансардного этажа, сложно проектировать; смягчающее обстоятельство – минимум расходных материалов. Аэродинамическая форма кровли помогает противостоять ветрам.

Особый класс крыш составляют круглые (купольные) крыши, повторяющие форму фигуры вращения. Подобные кровли можно увидеть на культовых сооружениях; они устанавливаются на стадионах, бассейнах, промышленных зданиях, верандах и зимних садах, и все чаще – в частном строительстве.

Сводчатые (арочные)

Сводчатая (арочная) крыша может проектироваться над мансардным помещением, холлом, зимним садом или входом. В основе помещают несущую конструкцию, выполненную из металла, бетона или дерева. Покрытием служит оцинкованная сталь, гонт (дранка), стекло, поликарбонат, прозрачный шифер. Такое решение практично и оригинально; покрытие устойчиво к ветру, а использование прозрачного материала позволяет экономить электроэнергию.

Сводчатая крышаИсточник superfb.site

Геодезические

Обычная купольная кровля создается на основе каркаса изогнутой формы.

Геодезическая купольная крыша позволяет получить конструкцию сферической формы без использования стропил и вертикальных упоров. Каркас монтируется из треугольных элементов, собранных из брусков. Между собой бруски соединяются металлическими соединителями; между рядами монтируется связывающий брус.

Чердачные и бесчердачные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбирать какой-либо 1 из нескольких предлагаемых вариантов крыш домов. Т.е. либо конструкцию чердачного типа либо бесчердачную (мансардную).

1. Крыша чердачного типа отличается своей простотой сооружения, поэтому такую крышу можно легко соорудить даже самостоятельно. Очень часто от типа материала кровли и зависит угол уклона чердачной крыши. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость строительного материала при ее сооружении.

Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу чердачной крыши, то необходимо сразу определиться с тем, будет ли чердак эксплуатироваться в дальнейшем или нет. Т.е. именно от этого решения и будет зависеть выбор верхнего перекрытия чердака, которое может быть как деревянным, так и ж/бетонным.

Чердачная крыша – разделенная со всем помещением. Фото – energysavers.gov

2. К еще одному типу крыши относится мансардная. Она же – бесчердачная. Основное ее отличие от остальных видов чердачных крыш в частных домах состоит в том, что наружными стенами в этом случае будут выступать кровельные конструкции. Такая крыша весьма оригинальная, поэтому и внешний вид самого дома будет очень необычным.

И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а сам процесс возведения мансардной крыши очень нелегкий и самостоятельно справиться с ним без соответствующего опыта, нелегко.

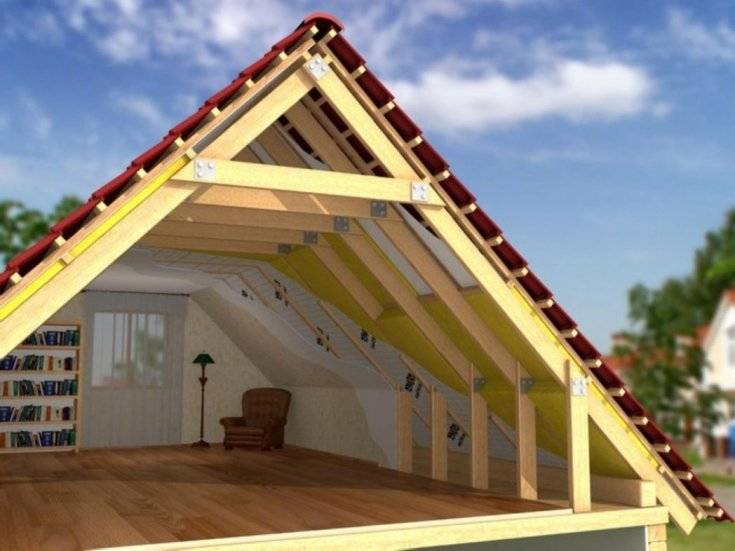

Мансардная крыша изнутри.

Как правило, у бесчердачной крыши есть некоторый излом, поэтому в целях ее укрепления, приходится изнутри ставить деревянные подпорки. Однако при должной фантазии и из этого можно извлечь пользу, если обшить такие подпорки фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

Оригинальные решения конструкции крыш для частных домов

Современные технологии и широкий выбор строительных материалов позволяет воплощать самые разнообразные идеи при возведении крыш, поэтому наряду с традиционными кровлями повсеместно встречаются нестандартные, достаточно оригинальные конструкции.

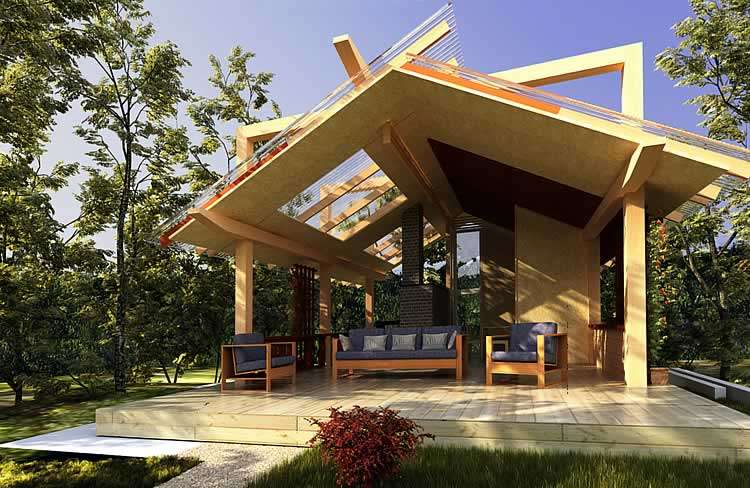

Нестандартный дизайн крыши частного дома

Шатровые. Согласно классификации такие виды крыш можно отнести к вальмовым. Различие – если простые вальмовые имеют четыре полностью одинаковых ската, то у шатровых есть три, пять и боле скатов. Все скаты имеют одну точку верхнего соприкосновения и полностью симметричные. Используются очень редко по нескольким причинам: тяжело ставить, количество скатов должно отвечать числу фасадных стен. Редко встречаются жилые дома с тремя или пятью стенами, они неудобны для проживания, появляются трудности во время планирования внутренних помещений. Только индивидуальные эксклюзивные проекты учитывают такой тип крыши и, соответственно, разрез плана дома. Еще две проблемы – большой процент непродуктивных отходов дорогостоящих кровельных материалов, сложность монтажа

Важное достоинство – устойчивость к сильным разнонаправленным ветровым нагрузкам.

Шатровая крыша — вид снаружи и изнутри

Купольные. Встречаются очень редко, имеют округлую форму

В качестве покрытия подходят не все современные материалы, чаще всего применяют штучную черепицу или медные листы. Рекомендуется такую крышу устанавливают не на все строение, а лишь на отдельные декоративные архитектурные элементы.

Варианты купольной крыши

Шпилеобразные. Имеют большое количество скатов, располагающихся под большим углом. Часто выполняют декоративные задачи, могут встречаться на исторических и культовых сооружениях. Недостатки – очень сложно проектировать и сооружать, трудоемкая конструкция. К работам допускаются мастера, имеющие альпинистское оборудование. Ремонтировать может специально подготовленный персонал.

Шпилеобразные крыши очень декоративны, но сложны в монтаже

Сводчатые. Сооружения имеют параболическую или округлую форму. Встречаются редко и только на индивидуальных проектах, могут накрывать дома с большой площадью. Архитекторы рекомендуют использовать такие крыши при застройке коттеджных комплексов.

Сводчатые конструкции смотрятся очень оригинально

Конструкция крыши должна учитывать не только пожелания застройщиков, но и требования строительных норм и правил

Во всех случаях безопасность и надежность крыши стоит на первом месте, только после решение этих задач уделяется внимание дизайнерскому виду

Стропильная система купольной крыши

Вальмовая крыша

Вальмовая система представляет собой четырехскатную конструкцию. Скаты состоят из треугольников и трапеций.

Видоизмененную конструкцию вальмовой системы называют полувальмовой. Различают голландскую и датскую полувальмовую конструкцию.

Особенности проектирования

Проект имеет довольно кропотливые расчеты, так как сама конструкция не является простой.

Особое внимание следует уделить моментам:

производить расчет каждого ската отдельно;
правильно рассчитать длину стропил и конька;
учесть площадь окон и дымоходов;
правильно рассчитать нагрузку.

В затраты по проекту следует включать доборные элементы и дополнительные детали по обустройству кровли.

Угол уклона

На угол уклона влияют ветер и снег. Конструкция данного типа может быть обустроена под углом от 5° до 60°. Зависимость от природных показателей прямо пропорциональна.

Следует помнить об особенностях укладки кровельного покрытия: рекомендуемые показатели каждого покрытия напрямую зависят от угла ската.

Варианты расположения стропил

Классический каркас кроме основных стропильных ног состоит их элементов: мауэрлата, конька, накосных ног, других важных частей, которые обеспечивают прочность, участвуют в распределении нагрузки.

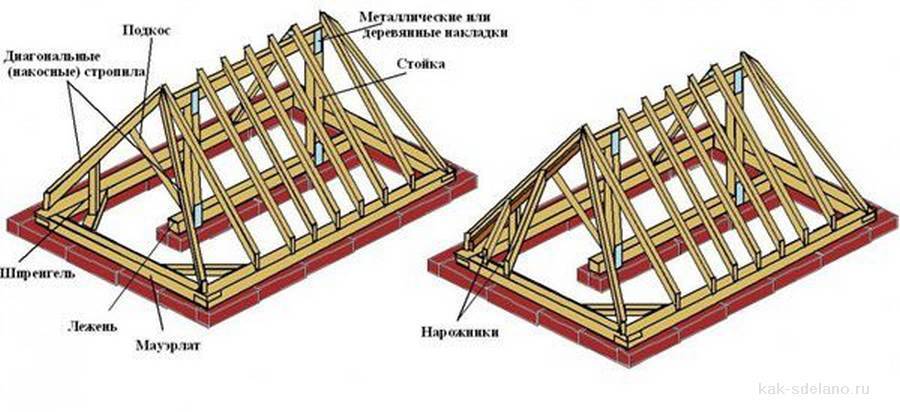

Стропильная система вальмовой крыши

Особенности монтажа

Монтаж вальмового типа крыш включает в себя последовательность крепления элементов:

мауэрлата;
балки;
стоек;
накосных ног. Далее по порядку устанавливаются другие элементы, в том числе обрешетка.

Плюсы и минусы

Вальмовые конструкции кроме презентабельного вида и прочности конструкции имеет ряд достоинств:

наклон ребер снижает ветровую нагрузку;
за счет особенности конструкции увеличивается площадь, что положительно влияет на теплообмен.

Недостатками вальмовой кровли является ее сложность и стоимость.

Вальмовая крыша

Основные виды кровельных материалов

Шифер считается одним из самых недорогих кровельных материалов, но и более хрупкимОндулин — это новый современный вид шифера, его еще называют еврошиферРулонная кровля в основном используется для крыш гаражей и подсобных помещенийСтруктура рулонной кровли — экорубита

Листовой металл, профнастил — материалы, постепенно вытесняющие шифер с рынка. Их популярность обусловлена высокой долговечностью, простотой транспортировки и монтажа, неприхотливостью по отношению к погодным условиям при относительно небольшом повышении стоимости относительно основного «соперника».

Профнастил — прекрасный современный материал для кровли с высокими эксплуатационными свойствамиМеталлочерепица является одним из лидеров по популярности в РоссииЭлементы керамической черепицы легко заменитьГибкая черепица отлично подходит для нестандартной формы крыши

Прикрепление мауэрлата к стенам

Если дом деревянный, то роль мауэрлата играют брёвна последнего ряда с вырезанными в соответствующих местах пазами.

Если здание из кирпича или бетона, то последовательность действий следующая:

в двух крайних рядах кладки вбить стальные шпильки с нанесённой на них резьбой (шаг 1,5 м) по всему периметру;
проложить сверху два слоя рубероидной изоляции и зафиксировать их шпильками;
в балках проделать отверстия под шпильки и уложить их поверх коробки;
откалибровать при помощи приборов их положение;
надеть на шпильки гайки и надёжно закрутить;
брусья разметить под стропила и вырезать пазы.

Какие материалы можно использовать?

Перечень покрытий для обустройства крыш достаточно широкий. Каждый имеет свои преимущественные характеристики и недостатки.

https://youtube.com/watch?v=aE7_qheMKrwhttps%3A

Кровельные материалы

Какие выбрать?

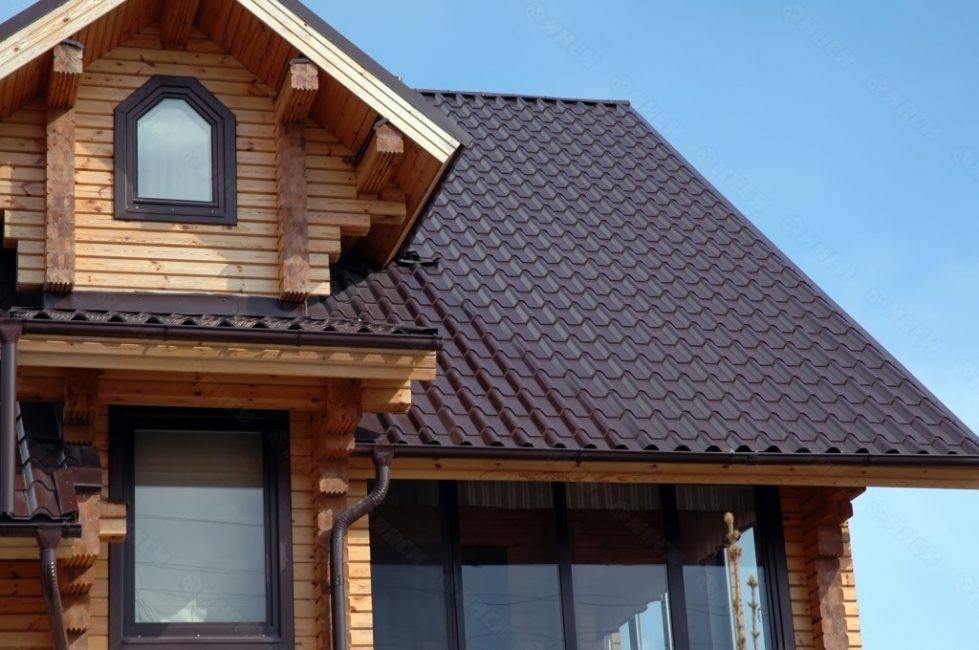

Металлочерепица

Самая популярная на протяжении лет:

наделена высокими показателями к механическим воздействиям;
устойчива к влажности;
не портится при воздействии атмосферных факторов;
хорошо защищает дом от ультрафиолета;
удельный вес небольшой.

За счет небольшого веса ею можно покрывать самые разные формы крыш. При этом давление на фундамент и стены будет оставаться небольшим, а значит крепость дома будет высокой.

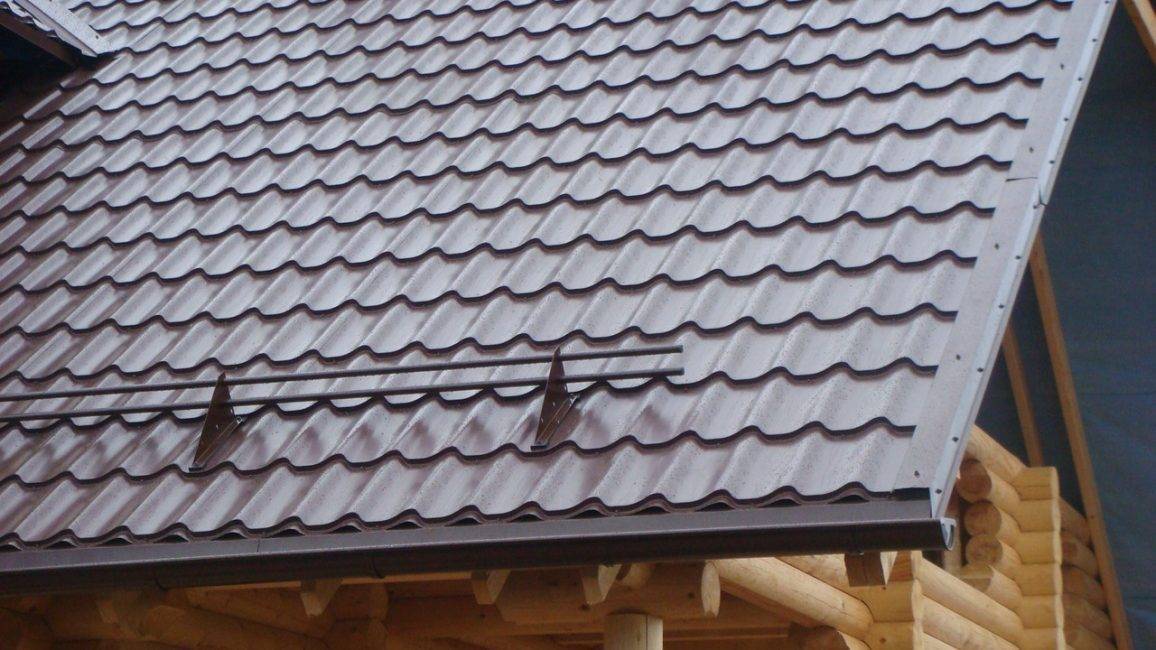

Металлочерепица — самая популярная на протяжении лет

Керамочерепица

Выпускается давно – больше 100 лет. Существенно улучшает внешний вид фасада в сравнении с глиняным аналогом. Считается:

Надежным покрытием.
Имеет долгий эксплуатационный срок.
Характеризуется высокой прочностью.
Не подвержена влиянию влажности.
Обеспечивает абсолютную защиту от ультрафиолета.

При всех преимущественных характеристиках, имеет и несколько недостатков:

высокую стоимость;
большую массу.

Керамочерепица — выпускается больше 100 лет

Ондулин

Пользуется репутацией. Занимает позиции по качеству и потребительскому спросу:

надежный;
влагоустойчивый;
прочный;
защищает от УФ;
хорошо переносит высокие нагрузки;
устойчив к механическим воздействиям;
наделен гидроизоляционными свойствами;
пожаробезопасен;
не подвержен коррозии;
имеет хорошую гибкость.

Устанавливается на настил, установленный из реечных полос.

Ондулин — пользуется репутацией

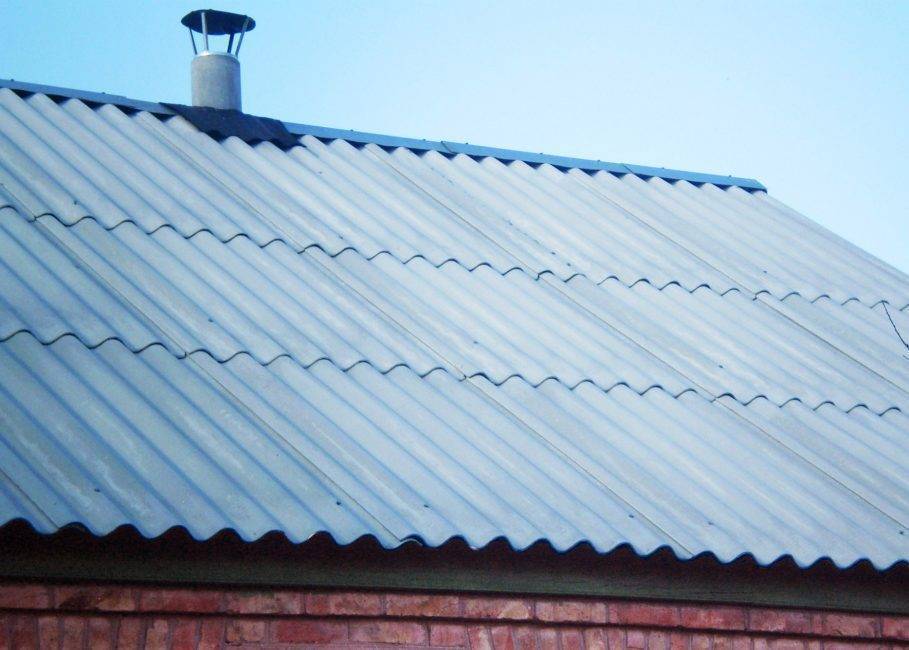

Шифер

Самый дешевый кровельный материал:

срок эксплуатации – 40 и больше лет;
влагоустойчив;
выдерживает механические воздействия;
хорошо выдерживает высокие нагрузки, например, снежный слой.

Недостатки:

В процессе длительной эксплуатации его края начинаю крошиться;
В местах, где он постоянно затененный начинает появляться лишайник.

Шифер — самый дешевый кровельный материал

Профнастил

Кровельщики часто работают с этим материалом ссылаясь на то, что он надежный и очень прочный. В сравнении с металлочерепицей имеет шире листы, а также:

небольшой удельный вес;
высокие показатели прочности;
считается экологичным покрытием;
имеет широкий выбор цветов;
устанавливать его можно при любых погодных условиях.

Как выбрать профнастил?

На что обратить внимание?

Недостатки:

сильно шумит, если идет дождь;
для сложных форм кровли требуется много материала;
подвержен коррозии при эксплуатации;
места просверливания или срезов нуждаются в дополнительной обработке;
требует укладки гидрослоя для предотвращения конденсата;
требует дополнительного утепления.

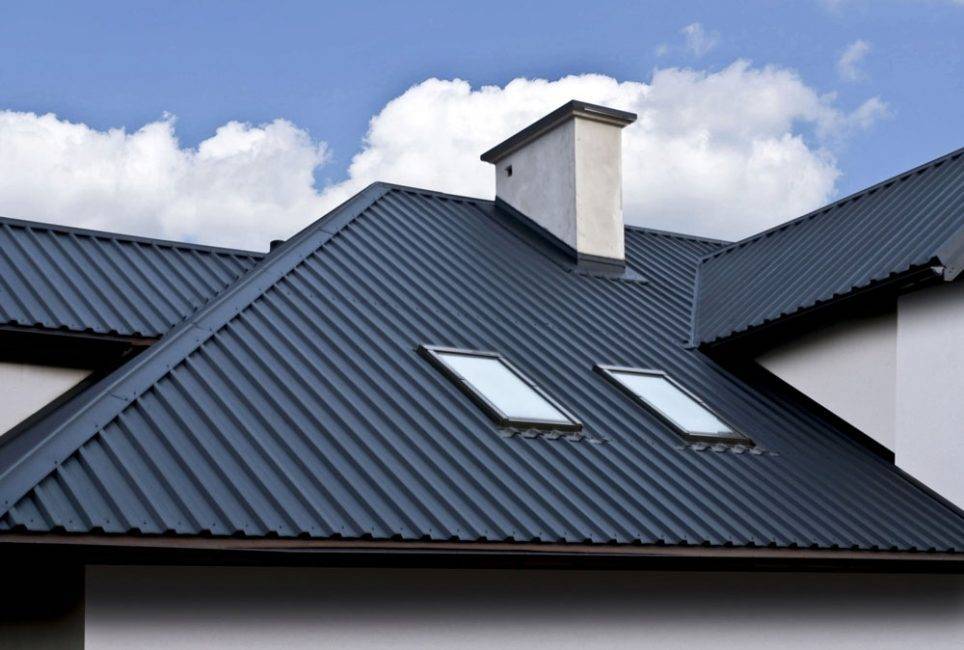

Профнастил — надежный и очень прочный

Гибкая черепица

Бесшовное покрытие на основе стекловолокон, пропитанных битумом. Внешняя часть обрабатывается базальтом, окрашенным в разные цвета:

имеет высокую прочность;
наделен хорошей звуко- и теплоизоляционными свойствами;
обеспечивает отличную герметизацию.

Из всего этого перечня можно выбрать любой кровельный материал. Какой из них будет лучшим выбирать вам.

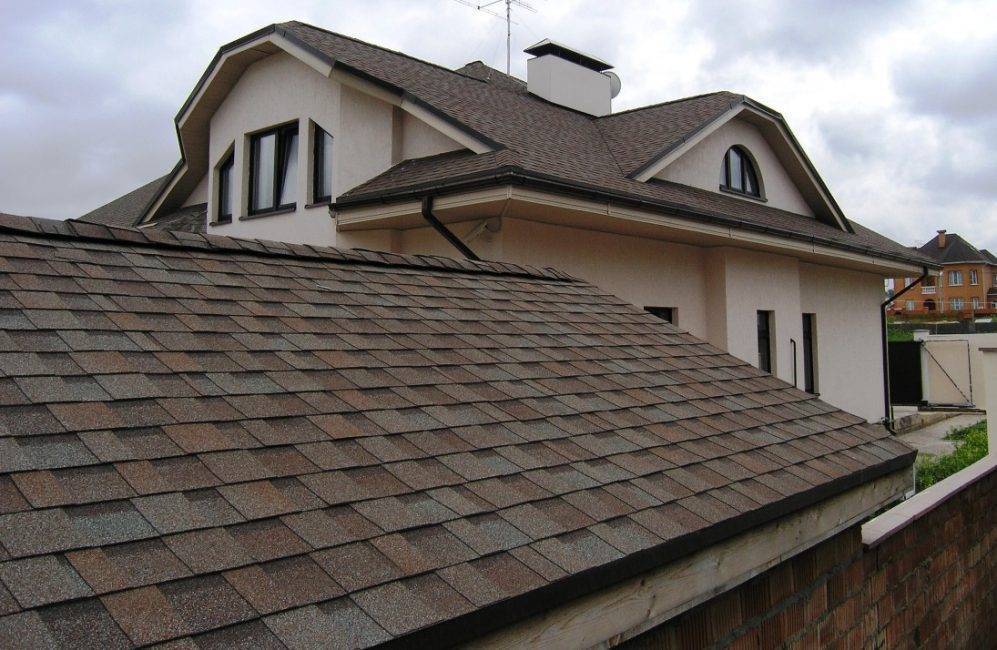

Гибкая черепица — бесшовное покрытие на основе стекловолокон

Подарок своими руками? Какой Легко и Быстро можно сделать? 12 прекрасных Вариантов на все случаи жизни

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:
