Как правильно сделать двухскатную крышу дома своими руками

Разновидности

Перед тем, как сделать четырехскатную крышу своими руками, необходимо определиться с ее разновидностью. Существуют следующие виды таких систем:

Рекомендуем к прочтению:Виды крыш для каркасных домов и монтаж своими руками

1. Вальмовая конструкция имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
2. Полувальмовая конструкция имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
3. Шатровые крыши своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
4. Сложнее всего самостоятельно построить четырехскатную крышу сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

Проектирование конструкции

Разработка конструкторской документации позволяет произвести расчет потребности материалов. На начальном этапе требуется задать угол установки стропил с учетом типа кровельного материала. Необходимо избегать сращивания балок, поскольку линия стыка снижает прочность каркаса. При определении потребности предусматривают запас материалов в пределах 10% (например, на случай брака при нарезке заготовок).

Проектирование двухскатной крыши.

Выполнение расчетов

Для проведения расчетов можно использовать онлайн-калькулятор, позволяющий:

• определить площадь крыши и массу каркаса (с учетом размеров бруса);
• высчитать угол установки скатов с учетом характеристик кровельного материала;
• найти длину направляющих и минимальное сечение бруса, который выдержит расчетные нагрузки;
• высчитать число вспомогательных элементов для выполнения обрешетки или заделки фронтонов.

Собственнику дома необходимо определить габариты помещения и толщину стен, от которой зависит сечение бруса несущей рамы. Если планируется установка слоя гидроизоляции или теплозащиты, то следует включить в расчеты материал на обустройство дополнительной обрешетки.

Создание системы стропил

Стропила представляют собой установленные идентично элементы, создающие скаты и форму крыши.

1. Первоначально монтируется коньковый брус (прогон); используются доски с сечением 15 на 5 см. Посередине по центральной линии здания закрепляются стойки на высоте, равной расстоянию от пола до верхнего края мауэрлата, для закрепления используются распорки.
2. Следом устанавливаются стропила. Эти элементы идентичны, чтобы монтировать их правильно, нужно сделать шаблон, по которому каждая доска будет крепиться.

Сделать шаблон своими руками несложно. С одной стороны стропило прикладывается к балке, с другой – к коньковому брусу. Края отмечаются, по этим линиям производятся отпилы. Получается шаблон, по которому можно сразу заготовить остальные стропила в нужном количестве.

Внимание! После установки одного стропила сразу должно быть закреплено и противоположное на другой стороне.

Крепление стропил крыши производится:

• с помощью гвоздей к коньковому прогону;
• саморезами, металлическими скобами или уголками к балкам перекрытия.

Сверху, около прогона, угла, противоположные стропила укрепляются с помощью горизонтальных ригелей.

Наглядное видео о  монтаже системы стропил крыши можно увидеть здесь:

Сравнение

Теперь подведем итоги и сравним две эти крышные системы по базовым показателям:

• Устойчивость к атмосферным воздействиям. Лучшей в плане стойкости к ветровым и снеговым нагрузкам считается 4-х скатная крыша. Она более прочная и с легкостью выдерживает экстремальные нагрузки. Но ее большая теплоотдача не позволяет применять эти системы в северных широтах без дополнительного утепления.
• Дизайн. Двускатные конструкции чаше украшают мансардными и слуховыми окнами, флюгерами и наличниками, балконами и окнами во фронтоне. Можно сказать, это классика архитектуры частных домов. А вот 4-х скатные системы делают более лаконичными, поскольку обилие деталей и элементов на них смотрится нелепо. Четырехскатные конструкции – эталон европейской лаконичности. Такой дом смотрится более солидно и респектабельно, его проще продать. Однако многоскатные щипцовые крыши могут составить ему неплохую конкуренцию.
• Нюансы проектирования. Если вы решили заказать дом под ключ, то стоит остановиться на шатровой или вальмовой крыше, поскольку именно они являются индикатором сбалансированности проекта и требуют разумно организованной придомовой территории. Двускатные крыши больше подходят для регионов с обилием осадков, поскольку только они обеспечивают защиту пространства перед домом от снега и воды.
• Финансы. Расходы на кладку стен в домах с четырехскатной крышей будут меньше, но затраты на крышные конструкции увеличиваются. Именно поэтому утверждение, что 2-х скатная система обойдется дешевле, ошибочно, если учитывать общую сметную стоимость жилого дома.

Важно: разница в цене крыш составляет 30 %. То есть почти на треть двухскатные системы дешевле

Но если взять во внимание расходы на возведение и обустройство фронтонов, то разница практически не ощутима

Также стоит помнить, что вес от крыши в четырехскатной системе распределяется более равномерно, но при строительстве и проектировании потребуется нанимать профессиональных мастеров. У двускатных крыш расход кровельного материала меньше из-за небольшого количества отходов, чего нельзя сказать о четырехскатной конструкции.

Размеры и диаметр водосточных труб для крыши

Садовые скамейки для дачи своими руками

Структура кровельного пирога

Устройство качественного кровельного пирога находится в непосредственной зависимости от выбора финишного покрытия крыши. Вне зависимости от кровельного материала, правильный кровельный пирог даёт возможность продлить долговечность крыши. Односкатная кровля требует особого внимания, потому что именно этот этап работ оказывает существенное влияние на микроклимат внутри здания.

Стандартный кровельный пирог состоит из утеплителя, гидроизоляции и пароизоляции.

Структура кровельного пирога теплой крыши

Укладку утепляющего слоя и пароизоляции необходимо выполнять изнутри помещения. В качестве утеплителя допускается использование рулонного и плитного материала. Предпочтение следует отдавать утеплителю в плитах, который наиболее удобен для использования в межстропильном пространстве.

После выполнения утепления устанавливается плёночная пароизоляция, закрепляемая посредством строительного степлера.

Основные нюансы монтажа стропильной системы

Монтаж стропильной системы можно условно поделить на четыре основных этапа:

Этапы монтажа

Несколько слов о проектировании

Проектирование кровли заключается в определении наиболее подходящей конструкции, и дальнейшем ее расчете. Что касается конструкции, то она подбирается индивидуально в каждом отдельном случае. Об основных нюансах конструкций я рассказал выше, поэтому далее рассмотрим, как выполнить расчет.

Угол ската. Расчет начинается с определения угла ската крыши. Чтобы правильно выбрать угол, нужно учитывать следующие требования и рекомендации:

• Щипцовая крыша должна иметь наклон более 5 градусов;
• В регионах с обильными осадками угол наклона следует сделать не менее 30-40 градусов, так как при уменьшении угла ската увеличивается снеговая нагрузка;

При увеличении угла ската снижается снеговая нагрузка, но увеличивается ветровая

Без особой надобности лучше не делать большой уклон. Дело в том, что при увеличении угла наклона скатов увеличивается и парусность, т.е. ветровая нагрузка. Кроме того, при увеличении угла наклона повышается цена крыши, так как увеличивается площадь скатов и, соответственно, количество материалов возрастает.

Что касается самого расчета, то это достаточно сложная задача, которой посвящено множество строительной литературы. Однако в наше время можно не углубляться в формулы, а выполнить расчет при помощи онлайн калькулятора, который имеется и на нашем портале.

В этом случае вам надо лишь ввести размеры конструкции и указать некоторые ее особенности, после чего программа произведет быстрый расчет, и выдаст точный результат с указанием количества материалов, их размерами, шагом монтажа и пр.

Способы крепления стропил к мауэрлату и стойкам в деревянной крыше

Поскольку стропильные системы из дерева наиболее популярны в частном и малоэтажном строительстве, в основном мы будем рассматривать способы соединения элементов именно для деревянных конструкций.

Различают два основных вида соединений: методом врубки без дополнительных соединительных деталей и соединение с помощью крепежа. Также используются комбинированные способы – врубка с дополнительным крепежом.

Еще одно существенное различие: узлы соединений могут быть жесткими и скользящими. В первом случае стропильная нога не может смещаться относительно мауэрлата даже на несколько миллиметров, что, с учетом температурной и влажностной деформации дерева, может привести к повреждению стропильной системы в целом. Скользящие узлы креплений допускают небольшие смещения для компенсации этих деформаций.

Ниже представлены два варианта крепления – только с врубкой (запилом) и с дополнительным крепежом.

В обоих случаях обеспечивает жесткое, неподвижное положение балки. Следует заметить, что при врубке (запиле) без металлических соединительных деталей небольшая свобода перемещений все же остается – это связано с тем, что и стропило, и мауэрлат изготовлены из дерева и деформируются под действием влажности и температуры одинаково. Металлические скрепы лишают их такой возможности.

Крепление стропил к мауэрлату при использовании металлических скреп может осуществляться с одной степенью свободы или двумя.

Как видно из приведенной схемы, для одной степени свободы (то есть незначительного поворота стропильной ноги под действием нагрузок на кровельное покрытие) используется жесткое крепление в виде запила и уголка, а для двух степеней применяется ползун или уголок с креплением на один гвоздь. В этом случае стропильная нога может не только поворачиваться, но и немного смещаться вдоль своей оси.

При этом, в зависимости от того, какие элементы соединяются, используется разное количество гвоздей и способ их забивки – под прямым углом или на косую.

Скрепляемые детали	Минимальное количество гвоздей	Минимальная допустимая длина, мм	Как забивать
Стропила к коньку	3…4	60…80	Через конек в торец стропильной ноги или на косую
Балки чердачного перекрытия или стропила к мауэрлату (обвязке)	2…3	На косую
Затяжки и связи к стропилам	3	Под прямым углом

Важно: при забивании гвоздей с обоих сторон они должны идти навстречу друг другу, фактически перекрещиваться внутри балки или мауэрлата.

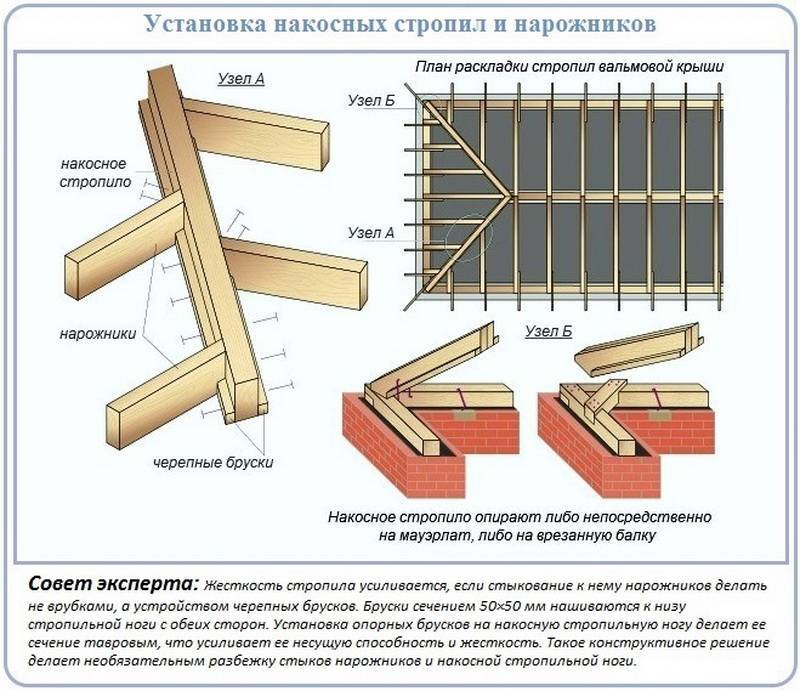

Особенности крыши из четырех скатов

1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона – это экономия на стройматериалах и трудозатратах.
2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют ее деформированию под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше.
3. Конструкция и устройство вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры.
4. В схеме архитектурного соответствия четырёхскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам.
5. Эстетичность крыши доказана практикой и временем – такие конструкции используются с тех лет, когда люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Как будет конструироваться стропильная система четырехскатной крыши, зависит от типа крови – шатрового или вальмового. Поэтому стоит подробнее рассмотреть эти разновидности, их особенности и устройство.

Анализ преимуществ вальмовой крыши

С первым аргументом напрямую спорить трудно: действительно – нет фронтонов, значит все проще. Но здесь есть недосказанность. Ведь двускатная кровля является по конструкции самой простой – чем и объясняется во многом ее популярность и распространенность. Да, у нее есть фронтоны – но ведь это не отдельная конструкция, а просто продолжение фасадов. Конструктивно фронтоны не отличаются от фасадных стен – только ограничены они не перпендикулярными стенами, а скатами кровли. А вот сама стропильная система у двускатной крыши гораздо проще, чем у вальмовой. Здесь не надо рассчитывать и старательно сводить все перегибы в одну точку. Здесь гораздо проще запиливать соединения стропил. Здесь не надо ставить дополнительные опоры. Даже если длина скатов велика и необходимы промежуточные опоры – сделать их гораздо проще, чем у вальмовой крыши. Самая сложная часть крыши – конек. Так вот у двускатной крыши он один, а у вальмовой – их аж четыре (а у полувальмы – 5). И все необходимо свести вместе без ошибок. Проще говоря: рассчитать и построить вальмовую крышу сложнее. Кроме того, она тяжелее и требует большей прочности стен и стропильной системы. Расход материалов выше, сложность выше, а значит – расходы на вальмовую крышу будут выше. Если в строительстве простой двускатной кровли можно даже обойтись своими силами – не нужна высокая квалификация, то для строительства вальмовой придется искать профессиональную бригаду с соответствующими расценками.

Второй аргумент: более равномерная нагрузка на стены – даже если принять это за правду, непонятно, в чем будет выигрыш.

Третий аргумент про распределение тепла тоже не кажется убедительным при условии, что сама кровля хорошо утеплена. Да и без этого, если хорошо утеплены перекрытия, а чердак оставлен холодным – чем повредит неравномерность распределения тепла, непонятно.

Четвертый довод про защиту от ветра – тоже мимо, поскольку у правильно спроектированных и построенных домов крышу не срывает, независимо от архитектурной формы. Статистика говорит, что срывает чаще всего дополнительные доборные элементы кровли, особенно если они плохо закреплены – защиту конька и т.п.

Пятый пункт про отвод осадков еще более сомнителен: тот факт, что лить с крыши будет не с двух сторон, а с четырех – никак не может быть плюсом. Ведь желоба придется ставить по всему периметру. Здесь еще говорят – «у двускатной крыши во время дождя мокнут фронтоны». Но это признак плохого проектирования или неграмотного строительства. При нормальном вылете свеса крыши, при устройстве карниза, отделяющего фронтон от фасада – ничего мокнуть не будет.

И, наконец, шестой пункт – про красоту вальмовой крыши. Здесь спорить не приходится: на вкус и цвет товарищей нет. Кому-то нравится вальмовая крыша, кому-то витражные окна или портик с колоннами.

Виды двускатных крыш

Виды двухскатных крыш

Как правило, различают все конструкции по углу наклона кровли. Он зависит от нескольких факторов, одним из которых является тип используемого для покрытия крыши материала. Одним из наиболее распространенных сегодня вариантов является угол наклона скатов 35..40 градусов.

Такая крыша легко перенесет снегопады, поскольку не будет накапливать снег, да и различный принесенный ветром мусор не будет здесь собираться. Единственным недостатком является то, что обустраивать жилье на получившемся чердаке будет неудобно.

Те, кто не понаслышке знает, как сделать двухскатную крышу, стараются компенсировать недостаток обычной конструкции. Они используют ее усовершенствованную разновидность, имеющую ломаные скаты. В этом случае верхняя часть крыши делается пологой, а нижняя – с резким уклоном. Кровля этого типа может выдержать сильные снегопады, отлично справляется с ветровой нагрузкой и пригодна для обустройства жилого помещения.

Сравнение

Теперь подведем итоги и сравним две эти крышные системы по базовым показателям:

1. Устойчивость к атмосферным воздействиям. Лучшей в плане стойкости к ветровым и снеговым нагрузкам считается 4-х скатная крыша. Она более прочная и с легкостью выдерживает экстремальные нагрузки. Но ее большая теплоотдача не позволяет применять эти системы в северных широтах без дополнительного утепления.
2. Дизайн. Двускатные конструкции чаше украшают мансардными и слуховыми окнами, флюгерами и наличниками, балконами и окнами во фронтоне. Можно сказать, это классика архитектуры частных домов. А вот 4-х скатные системы делают более лаконичными, поскольку обилие деталей и элементов на них смотрится нелепо. Четырехскатные конструкции – эталон европейской лаконичности. Такой дом смотрится более солидно и респектабельно, его проще продать. Однако многоскатные щипцовые крыши могут составить ему неплохую конкуренцию.
3. Нюансы проектирования. Если вы решили заказать дом под ключ, то стоит остановиться на шатровой или вальмовой крыше, поскольку именно они являются индикатором сбалансированности проекта и требуют разумно организованной придомовой территории. Двускатные крыши больше подходят для регионов с обилием осадков, поскольку только они обеспечивают защиту пространства перед домом от снега и воды.
4. Финансы. Расходы на кладку стен в домах с четырехскатной крышей будут меньше, но затраты на крышные конструкции увеличиваются. Именно поэтому утверждение, что 2-х скатная система обойдется дешевле, ошибочно, если учитывать общую сметную стоимость жилого дома.

Также стоит помнить, что вес от крыши в четырехскатной системе распределяется более равномерно, но при строительстве и проектировании потребуется нанимать профессиональных мастеров. У двускатных крыш расход кровельного материала меньше из-за небольшого количества отходов, чего нельзя сказать о четырехскатной разновидности.

Минусы двускатной крыши

  У любой конструкции есть свои достоинства и недостатки. Даже у такой экономически выгодной и простой конструкции как двускатная крыша имеются некоторые минусы, которые могут быть не в ее пользу.

Малая площадь чердачного пространства

  Может быть существенным недостатком для домовладельцев, которые за счет чердачного помещения планировали увеличить полезную площадь в доме. Если скаты расположены под острым и высоки углом, появляется возможность обустроить некоторое мансардное помещение. Но его площади не будет достаточно для полноценной жилой комнаты, однако хорошо подойдет для использования в качестве кладовой, помещения для коммуникаций и прочих целей.

чердачное помещение классической двускатной крыши

Простой внешний вид

  Простота конструкции создает и простоту внешнего вида. Для большинства частных застройщиков внешний вид двускатной крыши не является ее недостатком. Но для будущих домовладельцев, которые планируют строительство необычного и уникального, с архитектурной стороны, проекта, двускатная крыша будет не самым лучшим выбором. Для таких строений хорошо подходят комбинированные конструкции крыш, четырех скатные и прочие.

Наличие двух фронтонов

 В отличие от четырехскатной крыши и даже односкатной, двускатная имеет по одному фронтону с каждой стороны, которые как правило обшиваются отделочном материалом: деревянной вагонкой,  сайдингом и прочим материалами внешней отделки. Кровельный материал, которым накрывается обрешетка крыши, не используется для отделки фронтонов, поскольку выглядит неэстетично  и портит внешний вид здания. Фронтоны – это уязвимые места крыши, их рекомендуется дополнительно утеплять изнутри, покрывать водостойкими смесями, фронтоны могут быть причиной накопления влажности в чердачном пространстве, чаще требуют ремонта в отличие от кровли.

деревянный фронтон двускатной крыши

 Не подходит для домов с большой площадью

 Для зданий со значительным по размеру периметром целесообразней будет монтировать четырехскатную крышу. Первоочередная задача любой крыши – это защита здания от негативного воздействия окружающей среды, как в верхней его части, так и защита боковых стен. Двускатная крыша хорошо защищает от прямого воздействия осадков и шквального ветра  только две несущий стены дома. Две стены под фронтонами всегда подвержены прямому воздействию непогоды. Таким образом, двускатная крыша подойдет для домов прямоугольного периметра, где большие его стороны будут защищены фронтонами. Если же дом квадратной и большой площади, то при монтаже двускатной крыши половина его стен, верхней части не  будет должным образом защищена кровлей.

  Любая двускатная крыша – это разумный и экономичный выбор для жилого дома средней площади, позволяющий дополнительно получить скрытое кладовое и техническое помещение и даже обустроить маленькую комнату. Такие кровельные конструкции хорошо подходят для обустройства крыш летних кухонь, беседок, хозяйственных построек и прочих строений.

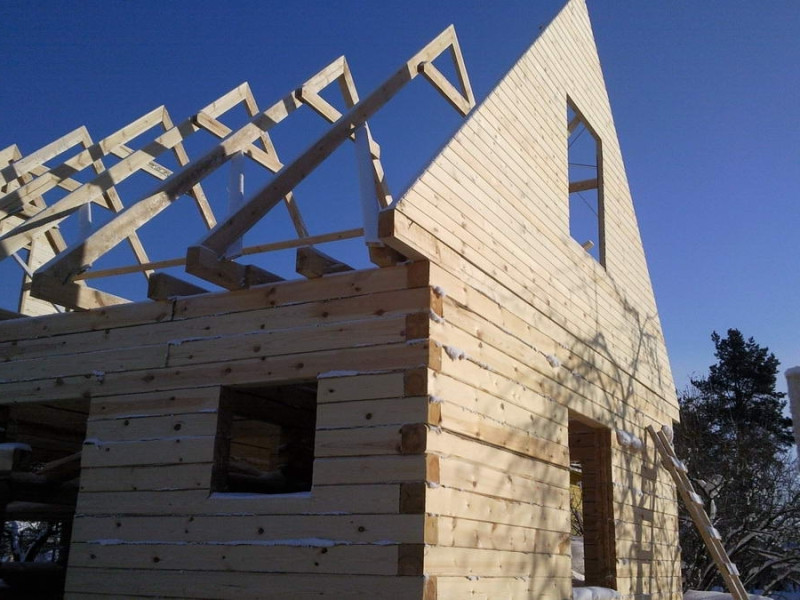

Монтаж фронтона

Этот элемент представляет собой фронтальную «стену» крыши, продолжающую существующую стену дома. Чтобы крыша дома двухскатная своими руками выглядела красиво и была прочной, необходимо строго выдержать вертикальные уровни фронтонов и, соответственно, стропильной системы

Также важно обеспечить надёжную фиксацию, поскольку крыша будет подвергаться воздействию атмосферных осадков и ветра, что может привести к перекосам

Также следует учитывать вес будущего кровельного покрытия, поэтому пренебрегать вниманием к надёжности крепления нельзя ни в коем случае

Фронтон выглядит как треугольная конструкция, собирать которую можно как на земле, так и непосредственно уже в месте работ. Вы можете предусмотреть наличие у фронтона окна. Снизу фронтон крепится к мауэрлату, а сверху к коньковому прогону. Зашить фронтон можно как на этом этапе, так и на любых последующих. Как правило для этого используются доски 50×100 мм или 50×150 мм. Монтировать доски можно как вертикально, так и горизонтально — на ваш выбор.

Внутреннюю сторону фронтона обязательно необходимо утеплить и покрыть изоляционным слоем. Можно использовать материалы и технологию, которые мы опишем в следующем разделе. Что касается внешней стороны фронтона, можно оставить его как есть, а можно обшить сайдингом, что придаст вашей крыше красивого вида.

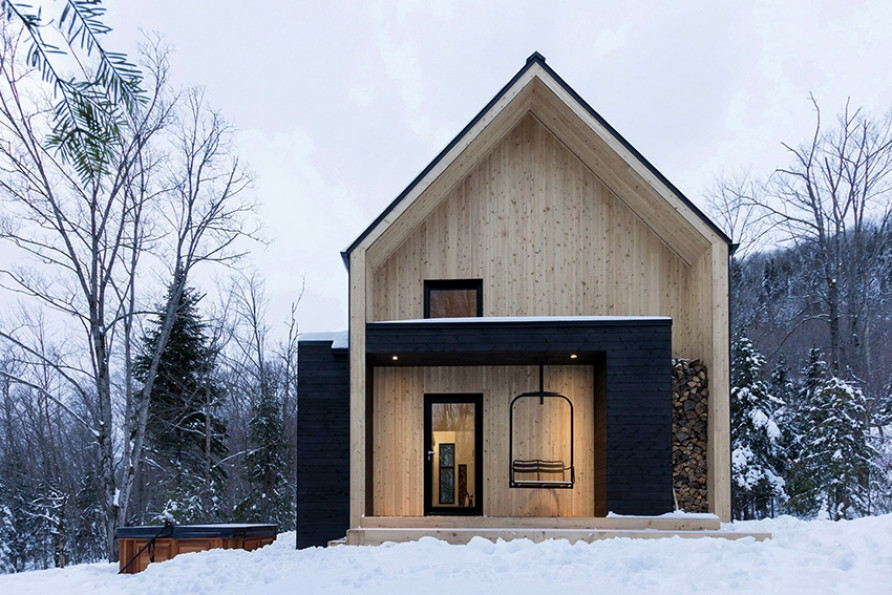

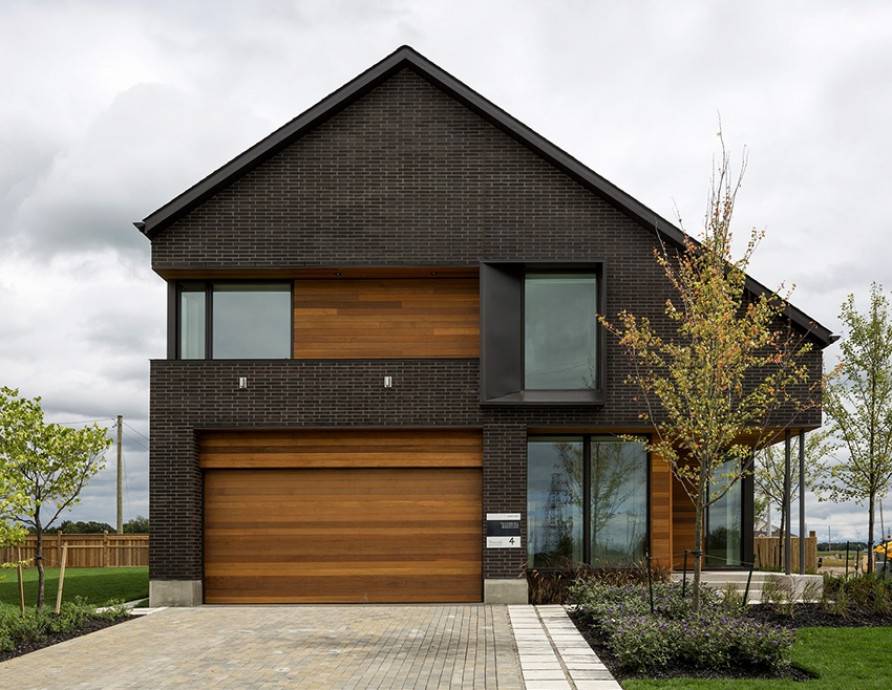

Архитектурные традиции и новые веяния

А теперь рассмотрим обе крыши с эстетической стороны. Двускатную крышу многие века на Руси украшали мансардными окнами, наличниками и флюгерами, да еще и люкарнами, особенно в последнее время. А вот четырехскатная крыша предполагает более минималистический дизайн, и избыток кровельных элементов на ней смотрится нелепо.

Другими словами, двухскатная крыша – это архитектурная классика для частных домов. Кроме того, для глаза русского человека такая крыша более привычна, ведь именно такую здесь строили многие века. Поэтому даже сегодня большинство проектов загородных домов и коттеджей изготавливается с двускатной крышей. Торец таких крыш обычно заканчивается вертикальной кирпичной стенкой, с треугольной очертанием и карнизом. Т.е. такой фронтон лишь отдаленно напоминает торцы двускатных крыш прошлых веков, но вот форма остается по-домашнему привычной для многих.

А вот за рубежом популярным вариантом считают четырехскатную крышу, которая отличается от двускатной тем, что образует два трапециевидных ската и два треугольных на торцах. Но если вы решитесь именно на четырехскатную крышу, русский стиль украшения дома и этно-экстерьер уже не получится применить. Все, что остается – довольствоваться европейской лаконичностью и простотой форм, которая все еще для подавляющего большинства выглядит необычной и непривычной.

Хотя, согласно неофициальной статистике, дом с четырехскатной крышей сегодня легче и проще продать, чем двускатной, ведь четырехскатная крыша выглядит более солидной, качественной и основательной, тогда как обычная двускатная сегодня все больше напоминает дачный домик. Но достойную конкуренцию четырехскатной крыше могут составить многоскатные щипцовые.

Присмотритесь сами:

Подготовка

Создание крыши – точный процесс, который должен придерживаться разработанного плана: перед началом работы нужно создать чертеж с указанием всех узлов.

Рассчитывается нагрузка и давление, которое будет создавать крыша – исходя из этого производится расчет стропил, покрытия кровли и др. С большим углом наклона влияние ветра и осадков на крышу становится сильнее. Обыкновенно скаты ставятся под углом не менее 45-50 градусов.

Важно! Если уклон слишком пологий, создание мансарды и использование чердака становится затруднительным.

Рекомендуется использовать ломаную двускатную крышу с фронтоном в виде пятиугольника. Но ее конструкция является более сложной для возведения своими руками.

В расчет также берутся размеры дома: если он шире 6 метров, требуется дополнительное укрепление крыши с помощью прогонов.

Рассчитывая все строительные материалы и вес всей кровли, исходить нужно из возможностей самого здания. Рекомендуется минимизировать, насколько это возможно, нагрузку на несущие стены.

Внимание! Для расчета необходимого кровельного покрытия, следует точно посчитать объем площади крыши.

Поскольку скаты симметричные, достаточно выяснить площадь одного из них, и умножить на два полученное значение.

Подготовительный этап, выбор и расчет материала

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

• Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
• Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

• Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
• Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
• Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра

Пока дерево на просушке приобретаются остальные материалы:

• Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
• Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.
• Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
• Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

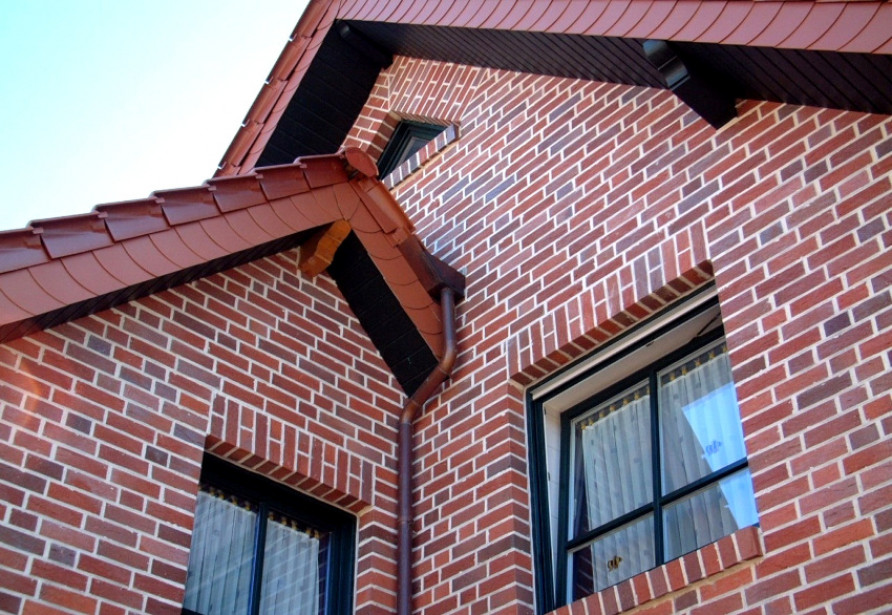

Фронтон крыши: базовые подходы к самостоятельному созданию

На сегодняшний день в процессе возведения малоэтажных строений применяют три основных подхода к вопросу правильного конструирования фронтона дома. Пожалуй, главное различие заключается в методе возведения и привязки фронтонных вертикальных стен к стропилам и каркасу кровли.

Для компактных одноэтажных строений, как правило, фронтонные элементы производят одновременно со стропильными сборками по единому шаблону, что выступает гарантией высочайшей точности конструкции. При этом выполняется монтаж двухскатной крыши, начиная с установки фронтонов, коньковых балок, и лишь на следующем этапе выставляются стропильные пары и подкосы. За счет этого собрать фронтон строения значительно проще.

Для габаритных построек, отличающихся существенными размерами скатов крыш, подшивка фронтонов выполняется уже после того, как стропила, обрешетка и все силовые детали каркаса установлены. Чем более сложной является структура кровли, тем позже конструируются фронтонные элементы.

Кирпичные строения могут возводиться согласно объединенной схеме. Если плоскость фронтона планируется закрывать газобетонной либо кирпичной кладкой, ее выстраивают до момента организации стропильной системы.

Обратите внимание! Заранее сконструированные фронтоны, хотя и существенно облегчают процесс возведения стропильного каркаса в случае сильного ветра, предполагают довольно тщательную подгонку размеров, чтобы между кладкой и свесами не образовывались щели по причине несовпадения габаритов балок

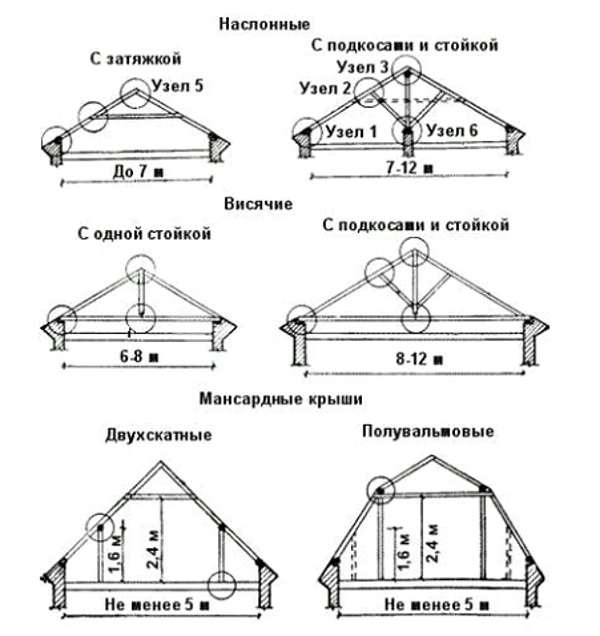

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

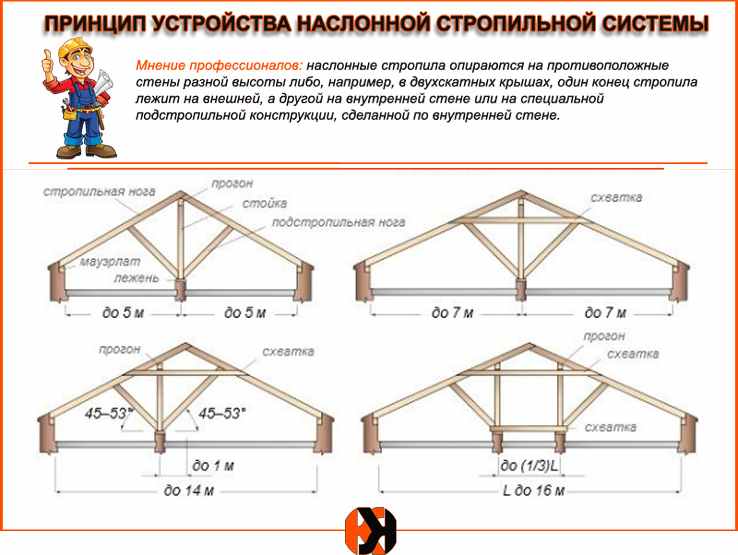

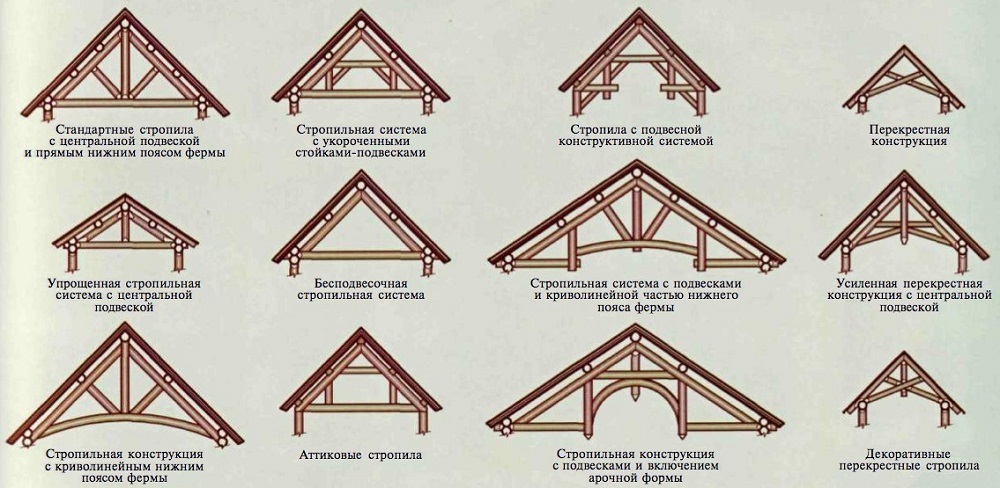

Конструкция стропильного каркаса

Стропильная система двухскатной крыши своими руками: монтаж с висячими стропилами

Стропильная система, оснащенная висячими стропилами, представляет собой треугольную конструкцию, где стороны — стропила, а основание — затяжка, соединенная с нижними пятками стропилин.

Монтаж стропильного каркаса висячего типа может обойтись без установки мауэрлата: доска, которую закрепили на двухслойную гидроизоляцию может его заменить.

Если конструкция имеет большой пролет, то к ней крепят подкосы, бабки, ригели.

Стойки в висячей системе не предусмотрены.

Затяжки

Затяжка является самой длинной балкой каркаса кровли. Чтобы предотвратить ее провис, необходимо крепить бабки — доски, которые крепят к вершине конструкции с одной стороны, а к затяжке — с другой. Крепят болтами или накладками из дерева. С помощью резьбовых хомутов можно регулировать провисающую затяжку.

Устройство стропильной системы

Подкосные балки

Стропила

Стропила висячей конструкции монтируются подобно наслонной. При установке мансард затяжку устанавливают ближе к коньку, обеспечивая большее пространство под потолок. Затяжка в таком случае крепится путем врубки с болтовым закреплением.

ВНИМАНИЕ!
При монтаже висячей системы обязательным условием монтажа является точность расчетов и прочность стропил и затяжки.

Наличие погрешностей приводит к смещению осей элементов системы, что обеспечивает перекос конструкции.

Как установить стропила для двускатной крыши вам подскажет это фото:

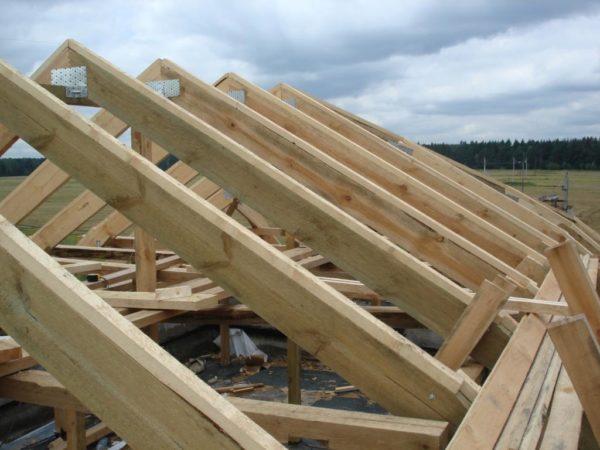

Установка стропил

Висячие стропила
