Двухуровневый потолок из гипсокартона своими руками: делаем пошаговый монтаж потолка из гипсокартона с подсветкой, фото инструкции

Установка первого уровня декоративного потолка

Монтаж каркаса

По горизонтальной линии к стенам крепятся направляющие UD профили (28*27) с помощью дюбель-гвоздей через каждые 30-40 см. Для этого на тыльную сторону направляющей приклеивается уплотнительная лента, планку прикладывают к стене, фиксируют дюбель-гвоздями. По углам профили вставляют друг в друга, скрепляют саморезами.

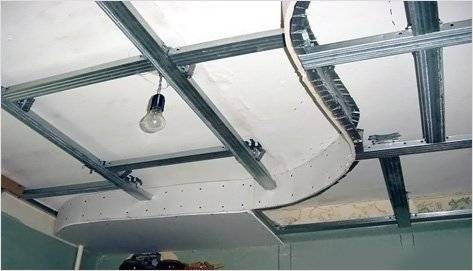

Каркас под гипсокартон

Следующим шагом крепятся подвесы. Если готовых элементов у вас нет, сделайте их самостоятельно из потолочного профиля ПП 60*27. Для этого замерьте расстояние от базового потолка до нижнего края профиля UD, из потолочного профиля нарежьте куски, на 1 см меньше, чем измеренное расстояние. От конца профиля срежьте на 2,5 см боковые полки, из спинки сделайте язычок. Прикрутите подвесы к потолочному профилю на саморезы, а уже потом к ним зафиксируйте ПП 60*27. Либо сразу установите подвесы к черновой потолочной поверхности. Затем на подвесы закрепите профиль CD, края которого заводите в направляющие. Наращивание потолочного профиля делают с помощью соединителей.

После этого под конструкцией натягивают капроновую нить, которой регулируют ровность каркаса для первого уровня. Выравнивание проводят с помощью регулируемых подвесов. Расстояние от потолка до нижнего края профиля должно совпадать на всех участках конструкции. Между собой потолочный и направляющий профили скрепляют саморезами.

Обшивка гипсокартоном

На фото установлен каркас и первый ряд ГКЛ

Сначала обшивают каркас целыми листами материала. Оставшееся пространство замеряют, гипсокартон нарезают до необходимых размеров. Планка потолочного профиля должна находиться на стыке соседних листов ГКЛ. Шаг между саморезами составляет 25-30 см. Шурупы вкручивают в гипсокартон таким образом, чтобы шляпка самореза вошла в лист на 3-5 мм. Впоследствии эти углубления будут зашпаклеваны.

В тех местах, где лист отрезался, делают фаску, срезая часть материала с листа ГКЛ. Это нужно для того, чтобы обеспечить лучшую адгезию шпаклевочной смеси.

Освещение

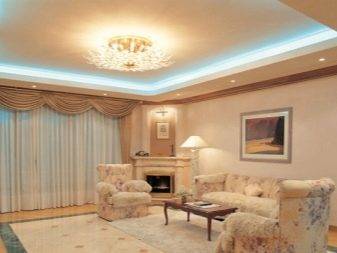

Освещение для двухуровневого потолка очень важно. Почти всегда при этом используют светодиодные источники света

Привлекательность их обусловлена мягким и однородным свечением, возможностью увеличивать визуально глубину потолков и создать у наблюдателя ощущение «парения в воздухе». За счет варьирования световой силы и окраски ламп удается создать действительно уникальную подсветку, которую больше нигде не встретишь. Повысить яркость можно за счет введения ламп или торшеров. Расположение встроенных осветительных средств полагается делать свет однородным по всей комнате.

Для подсветки двухуровневого потолка нужно использовать светодиоды либо на 12, либо на 24 В – очень важно не перепутать эти цифры между собой, потому что по внешним характеристикам они могут быть очень похожи. Важно различать влагозащищенные и влагостойкие конструкции: первые подходят для периодических контактов с увлажненным воздухом, вторые способны перенести действие брызг и капель воды

Для неоновых светильников нужно подавать напряжение в 100 В, устанавливают их с шагом в 5 м.

Чертеж двухуровневого гипсокартонного потолка

Для двухуровневого потолка остаются актуальными все те же параметры, что и для простой модели. Однако сюда требуется добавить еще несколько важных элементов.

Более сложный вид конструкции предполагает и большую ее тяжесть. А значит, необходим и более прочный каркас, чем в случае с простым потолком. На чертеже это должно отразиться указанием мест, в которых конструкция будет усилена. Стоит помнить, то для усиления каркаса придется приобрести излишний метраж профиля.

Когда вы крепите первый уровень потолка, расстояние между несущим профилем и подвесом одинаково – шестьдесят сантиметров. Однако в случае со вторым уровнем, расстояние придется сократить до сорока сантиметров. Когда вы пометите на своей схеме все необходимые места их фиксации на всем потолке, вам легко будет вычислить нужное количество.

Очень полезным введением станет изображение на схеме расположения приборов освещения, которые выходят наружу в плане конструкции. Благодаря этому, вы сможете проверить, насколько соответствует общему плану монтажа двухуровневого потолка их симметрия.

Особенности

Сегодня каждый потребитель имеет возможность составления интересного и гармоничного интерьера, потому как в магазинах отделочных материалов можно встретить любые товары. Относительно недавно в моду вошли оригинальные конструкции, перевоплощающие обычные потолки в многоуровневые конструкции. Изначально такие дизайнерские элементы считались диковинкой и казались многим потребителям чем-то нестандартным и необычным.

В настоящее же время подобными конструкциями трудно кого-либо удивить. Для изготовления двухуровневых потолков используют недорогой материал – гипсокартон, который отличается податливостью и легкостью обработки. Его можно красить, отделывать деревянными панелями, оклеивать разными обоями или дополнять эффектными панно.

Несмотря на кажущуюся легкость установки такой эффектной конструкции, монтаж двухуровневого потолка все-таки является довольно затратным делом. В первую очередь это касается времени и сил, которые придется потратить на изготовление качественного основания.

Устройство второго уровня потолка из гипсокартона

Монтаж второго уровня:

• Рассматривая различные варианты монтажа многоуровневых потолков из гипсокартона, часто используют классическую схему с кругом посредине. Первым делом нужно сделать чертеж этого круга на поверхности основания. Для этого в центре будущей окружности вкручивают шуруп. Функцию радиальной штанги циркуля в этом случае обычно возлагается на тонкую проволоку (на ее конец привязывают карандаш). Вариант с ниткой не очень удачный из-за риска растягивания.
• Чтобы сделать круг, можно применять профиль UD шириной 25 мм или профиль UW шириной 50, 75 и 100 мм.

• В тех случаях, когда выбирается наиболее широкий профиль (100 мм), второй уровень будет иметь глубину около 12 см (сюда включена толщина шпаклевки и гипсокартонной плиты).
• На боковых стенках профиля делают надрезы с шагом 50-70 мм. После этого его нужно зафиксировать через ГКЛ на верхний каркас. В качестве ориентира используется линия разметки. Чтобы корректировать окружность, саморезы погружают непосредственно в гипсокартонные плиты.
• Ориентируясь на профиль окружности, стены оснащают профилем UD, с последующей вставкой в них профилей CD. При превышении направляющей CD длины 50 см ее укрепляют подвесом.

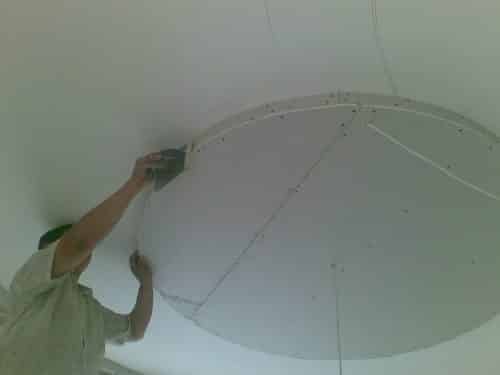

• Зашивают листами ГКЛ второй уровень. Плиты подрезаются по кругу после прикручивания. Перекрывание вертикальной плоскости достигается через вырезание полосы требуемой ширины. На ней делаются надрезы через 5-7 см по бумаге с внешней стороны эллипса.

Перед тем, как делать многоуровневые потолки, необходимо точно просчитать точки расположения светильников. Для этого составляется схема-чертеж на бумаге, с четким указанием путей прокладки проводов и мест установки осветительных приборов. Электропроводку монтируют на этапе обустройства каркаса, подводя ее концы на нужные участки. Далее, по ходу крепления гипсокартонных плит, провода для светильников выводят наружу. Если проект предполагает размещение светильников в вертикальной плоскости, то на этих участках профильные линии оснащаются пропусками.

Расчет количества материала

Прежде чем приступать к расчетам, следует нарисовать план будущей конструкции, что особенно важно в том случае, когда планируется изготавливать потолок с несколькими уровнями. Пример плана

Пример плана.

Расчет необходимого количества материалов начинают с определения периметра помещения, для чего следует сложить ширину и длину комнаты и умножить на 2. Например, (3+6) х 2 = 18 м. Следовательно, направляющего профиля для одноуровневого потолка потребуется 18 м.

Потолочный профиль крепится с шагом 600 мм. Чтобы посчитать необходимое количество профиля, нужно расстояние в мм разделить на 600 мм, например, 3000 / 600 = 5. Если число получилось неровным, его округляют в большую сторону. Если каждая линия равна длине профиля, то количество требуемых профилей – 5, если длина меньше, то необходимо выполнить расчеты с учетом наставления дополнительных секций.

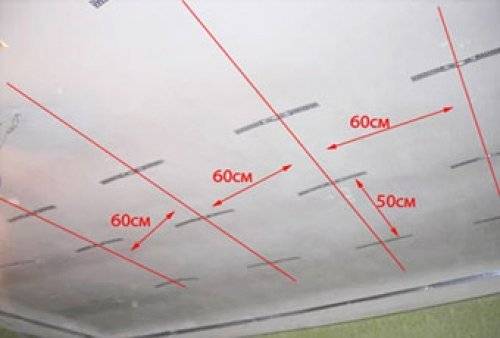

Для расчета подвесов необходимо учитывать, что их крепят с шагом 500 мм. Получается: 3000 / 500 х 5 = 30 штук. Для определения количества ГКЛ необходимо площадь помещения разделить на площадь одного листа. Например, 18 кв.м /3 кв.м. = 6 листов.

Количество поперечных усилителей рассчитывается исходя из количества стыков листов. Количество крабов будет равно числу пересечений профиля. Для крепления гипсокартона понадобятся саморезы 30 мм, на один лист потребуется 25 штук, соответственно на 5 листов – 125 саморезов.

Крепление направляющих осуществляется дюбелями 50 мм с шагом 600 мм, значит, потребуется 60 дюбелей (18 000 / 300). Подвесы монтируют на анкерные болты, для крепления одного подвеса потребуется один анкерный болт.

Потолочный профиль крепится к подвесу на 4 саморезах 15 мм, соответственно, понадобится 30 х 4 = 120 штук.

Материалы и инструменты для работы

Чтобы установить двухуровневый потолок, понадобятся следующие инструменты:

• шуруповерт;
• перфоратор;
• двухметровое правило с уровнем, гидроуровень;
• приспособления для нанесения разметки – карандаш или маркер, рулетка, обивочный шнур;
• лестница-стремянка;
• ножницы по металлу для нарезки профиля или ножовка для распила деревянных брусьев;
• молоток;
• строительный нож для раскроя гипсокартона.

К числу необходимых материалов относятся:

• гипсокартон. Его выбирайте с учетом условий эксплуатации в комнате, где будет осуществляться установка потолка. Оптимальная толщина листов для первого яруса – 8-9,5 мм. Более толстые листы отличаются тяжелым весом, поэтому специалисты не советуют их применять в обустройстве. Для обшивки второго уровня обычно используют ГКЛ толщиной 6 мм. Материал покупайте с небольшим запасом (3-5%);
• профили: направляющий и несущий;
• подвесы или спицы. Что выбрать, зависит от расстояния между черновым потолком и декоративным покрытием;
• крепежные элементы: саморезы по металлу, дюбель-шурупы, саморезы для ГКЛ.

Рассчитывая количество крепежных деталей, примите во внимание следующие основные моменты:

• профиль крепится на потолке с шагом 60 см;
• листы ГКЛ прикручиваются через каждые 25 см;
• чтобы установить один соединитель («краб») нужно 8 саморезов;
• один узел подвеса крепится к потолочному основанию на 6 саморезов.

Для финишной отделки нужно приобрести шпаклевку. Для маскировки стыков между листами, а также переходов от одного уровня к другому, зазоров между стенами и потолком нужна лента-серпянка. Если вы хотите утеплить потолки или обеспечить дополнительную звукоизоляцию, позаботьтесь о приобретении и этих материалов.

Особенности обустройства натяжной конструкции

Двухуровневые натяжные потолки также прекрасно смотрятся в гостиной или спальне. В таком случае гипсократоном будет обшиваться периметр помещения, а в его центре будет натяжное полотно.

Процесс монтажа следующий:

• Разметка и монтаж гипсокартонных коробов по периметру.
• На заданной высоте крепится профиль, который будет основой фиксации полотна.
• Подогрев помещения и разогрев полотна при помощи тепловой пушки.
• Натяжение полотна между профилями. Сначала крепятся диагонально противоположные углы. Затем по очереди два остальных.
• По периметру полотно натягивается по очереди по противоположным краям – сначала одна сторона, а потом вторая, лежащая напротив. Затем третья и четвертая.
• Монтаж точек освещения и элементов декора.

Двухуровневые потолочные конструкции являются достаточно популярным способом придания интерьеру комнат оригинального и привлекательного вида.

Однако процесс монтажа достаточно трудоемкий. Сначала нужно тщательно проработать проект, подготовить основу, закрепить каркас, а уже потом приступать к монтажу основного полотна или листов гипсокартона.

Монтаж и подключение светодиодной ленты

Белая светодиодная лента

При работе со светодиодной лентой соблюдайте следующие правила:

• ленту режьте только в специально обозначенных местах;
• отдельные элементы ленты друг с другом соединяйте LED коннекторами или при помощи паяльника;
• к металлическому основанию короба из гипсокартона ленту крепите через слой изоляционного материала;
• во время монтажа освещения обесточьте проводку.

Чтобы закрепить ленту к поверхности короба, снимите защитный слой с обратной стороны ленты, прижмите изделие к основанию короба клейкой поверхностью. Для надежной фиксации поверхность в месте крепления светодиодов предварительно обезжирьте.

Схема подключения светодиодных лент от одного блока питания

Подсветка подключается следующим образом:

• один конец провода от блока питания направьте к источнику тока, другой – к ленте;
• если устанавливаете разноцветную подсветку, соблюдайте полярность (красный провод – плюс, черный и синий – минус);
• до того, как установить ленту, проверьте работоспособность прибора.

Если будут монтироваться точечные светильники, то в листах ГКЛ до момента обшивки каркаса проделывают отверстия через равные промежутки. При этом провода к приборам подводятся на этапе подготовки.

На заключительном этапе работ проводят финишную отделку двухуровневого потолка. Стыки и углубления от саморезов шпаклюют, поверхность конструкции покрывают грунтовкой. Такой потолок можно покрасить, оклеить обоями, отделать декоративной штукатуркой или гипсовой лепниной.

Гипсокартонный подвесной потолок

В отделке потолков все ярче проявляется тенденция на уменьшение стоимости ремонта и трудоемкости при получении максимально возможного эстетического эффекта. Наиболее красивое оформление потолочного пространства получается при использовании подвесных конструкций с нашитым гипсокартоном. Такое технологическое решение отделки потолка позволяет:

• скрыть проблемы потолочного перекрытия (перекос, трещины, сколы, видимый стык и т.д.);
• спрятать различного рода проводку и кабеля;
• не выравнивать, не грунтовать и не шпаклевать основание потолочного перекрытия, что позволяет сэкономить на трудозатратах и материалах при проведении указанных операций.

Гипсокартонный потолок представляет собой жесткую конструкцию из металлического каркаса в форме решетки, прикрепленной к потолку с помощью подвесов, а на стенах — к металлическому профилю. Облицовочные листы, в основном гипсокартон, крепятся к собранной решетке саморезами.

Преимущества и недостатки использования гипсокартона

У подвесных потолков из ГКЛ множество достоинств:

В то же время, у этого типа потолков есть и минусы:

• нужна постоянная перекраска через каждые 7-8 лет эксплуатации;
• крадет высоту помещения;
• требует финишной обработки стыков ГКЛ, углублений от метизов, грунтовки и шпатлевки под финишную отделку;
• приходит в негодность при просачивании сверху небольшого количества воды, даже при использовании влагостойких листов;
• разрушается при незначительных ошибках в расчетах;
• отсутствует возможность монтажа в одиночку — требуется минимум 2 человека.

Как видно из приведенных плюсов и минусов, выбор в пользу подвесного потолка позволяет решить множество проблем при незначительных трудностях. Однако у заказчиков большей популярностью пользуются натяжные потолки. Почему так происходит?

Что лучше — гипсокартон или натяжной потолок

Сравнительный анализ того, что лучше — натяжной потолок или гипсокартон для оформления потолочного пространства, показывает:

• Срок службы пленки ПВХ и гипсокартона разный: производители пленки в паспорте указывают 10-тилетний срок эксплуатации (реально прослужит около 15 лет), а ГКЛ можно не менять 20-30 лет — достаточно регулярно перекрашивать;
• По показателю тепло- и звукоизоляции оба вида потолка примерно равны;

• По прочности преимущество у подвесного потолка — он не разрушается от малейшего прикосновения острого предмета или концентрированного удара небольшой силы, в отличии от ПВХ-пленки;
• По упругости у гипсокартона и натяжного потолка паритет — удивительно, но пленка выдерживает нагрузку до 100 кг/м2, что ярко проявляется во время затопления квартиры соседями сверху. В эксперименте потолок из ПВХ площадью 6 м2 выдержал 500 л воды и только через 2 часа стали появляться маленькие струйки воды из-за расслоения пленки;
• По возможностям превращать в жизнь дизайнерские идеи натяжной потолок дает значительную фору подвесной конструкции, особенно по фактуре и цветовой гамме.

При сравнении стоимости монтажа, у натяжного потолка так же значительное преимущество. Если сравнивать цены по Санкт-Петербургу, то за 1 м2 монтажа гипрока придется заплатить 2 500-3 000 руб. за полный цикл работ, а за натяжной потолок расценки начинаются от 700 руб.

При выполнении работ по гипсокартонному потолку самостоятельно, затраты уменьшатся и будут составлять 700-800 руб./м2 (в расценку включены так же транспортные расходы на доставку материала в сумме 200 руб./м2, эта цифра может изменяться в любую сторону, но незначительно).

Необходимо учитывать и скорость выполнения работ. Натяжной потолок устанавливается за день, подвесной в эти сроки смонтировать не получится.

Вывод: по некоторым параметрам у натяжного потолка существенное преимущество. Но если вопрос рассматривать в долгосрочной перспективе, профессионалы советуют монтировать подвесной потолок — дешевле и нет проблем с очередным ремонтом.

Где можно устанавливать гипсокартонные потолки

Установка подвесного потолка крадет в комнате 5-10 см ее высоты (увеличение расстояния между плитами перекрытия и подшитым ГКЛ всегда обуславливается установкой скрытых светильников). Поэтому в «хрущевках», с их маленькими размерами как по площади, так и по высоте (2,5-2,6 м), навесной потолок из гипсокартона монтировать не рекомендуется.

Исходя из санитарно-технических требований по размерам жилого помещения и дизайнерского подхода к оформлению интерьера, оптимальным считается одноуровневый монтаж гипсокартона на потолок при его высоте 2,7 м, двухуровневый при высоте квартиры 3,0 м и многоуровневый при очень высоких, 3,3 м и более, помещениях.

Обшивка гипсокартоном и отделочные работы

ГКЛ на практике часто подразделяют на три основных типа:

• арочные (толщина 6,5 мм);
• потолочные (толщина 9,5 мм);
• стеновые (толщина 12,5 мм).

Потолочный назван так потому, что он тоньше и, соответственно, легче стенового. Поэтому с ним будет меньше хлопот. Обшить двухъярусный потолок из гипсокартона не очень сложно. Много времени и терпения займут лишь волнистые линии, здесь будет трудно без опыта работы с ГКЛ. Но не зря говорят: «Не боги горшки обжигают». Полоса арочного гипсокартона толщиной 6,5 мм хорошо поддается изгибу.

Делать это можно двумя способами. При первом способе на полосе из ГКЛ делаются разрезы поперек. При этом внешняя сторона полоски остается целой. Чем круче радиус закругления, тем ближе друг к другу эти разрезы расположены.

Надрезы листа для изгибания сухим методом

Затем полосу прикручивают на место шурупами по гипсу с мелким шагом витков. Этот способ применяют для обшива небольшой ширины, например, волнистого перепада между уровнями. Для наружных радиусов прорезь в гипсокартоне делается не прямой, а V-образной.

Изгибание с фрезеровкой, позволяет создать более плавный изгиб

Недостатком данного способа является отсутствие плавности радиуса. Для придания четкости кривизне поверхность придется тщательно зашпаклевать.

Второй способ заключается в следующем. Одну из сторон листа нужной ширины как можно чаще прокалывают кончиком строительного ножа. Затем поверхность картона смачивается водой. Желательно поместить полоску на изогнутую поверхность так, чтобы она прогнулась немного под собственным весом. Когда гипс слегка отсыреет, пластину устанавливают на место, постепенно изгибая и фиксируя шурупами. Естественно, снаружи должен быть неповрежденная сторона полосы. Линия изгиба получится плавной, но монтаж займет больше времени. Подробно про изгибание листа гипсокартона.

Простой двухуровневый потолок из гипсокартона обшивается достаточно быстро. Есть несколько моментов, которые нужно знать при работе с гипсокартоном:

• между листами должен оставаться зазор в 1-2 мм для компенсации возможных подвижек из-за перепада температуры и влажности в помещении;
• если лист гипсокартона разрезан, на кромке нужно сделать фаску ножом или специальным рубанком;
• стыковать ГКЛ надо только на середине профиля – это обеспечит надежное крепление листа;
• шляпка шурупа слегка утапливается в поверхность гипса для последующей штукатурки;
• расстояние между шурупами при крепеже 30-35 см, а до кромки листа – 2 см.

Поверхность смонтированный гипсокартона и швы стыков грунтуются.  Шпаклюют специальной шпаклевкой для швов.

После высыхания швы затираются тонким слоем шпаклевки. На мокрый слой накладывают специальную ленту и утапливают её шпателем в грунтовку. Шляпки шурупов также шпаклюются. В последнюю очередь прорезаются отверстия под светильники.

Так выглядит двухярусный потолок, подготовленный для финишной отделки

На этом монтаж двухуровнего потолка из гипсокартона завершен. Финишная отделка зависит от выбранного материала. Обычно поверхность покрывают несколькими слоями шпаклевки, зачищают сеточками до получения идеально ровной поверхности и красят водоэмульсионными красками с добавлением цветного колера. Возможна поклейка различных материалов для потолка и 3д фотообоев, обтяжка материей. Всё зависит от вашей фантазии.

Финальная отделка

После монтажа подвесного потолка наступает самый ответственный момент: финишная отделка гипсокартона. От качества ее проведения зависит внешний вид потолочного пространства. Здесь необходимо выделить следующие этапы работ:

1. заделка соединительных швов и следов от головок метизов;
2. шпаклевание всей поверхности потолка;
3. вырезание отверстий под светильники;
4. окраска потолка водоэмульсионной краской;
5. установка светильников.

Заделка швов

Стыки листов заклеиваются армирующей лентой, «серпянкой». Сквозь нее в швы втирается гипсовая шпатлевка. На этом этапе необходимо зашпаклевывать также все повреждения листа и головки саморезов.

Через сутки, когда гипс высохнет и проведет усадку, можно закрыть проблемные места финишным слоем шпатлевки. После высыхания последнего слоя шпатлевки она шлифуется мелкозернистой шкуркой. Руководство, как правильно проводить финишную обработку гипсокартона, можно посмотреть в работе «Выравнивание стен гипсокартоном без каркаса».

Шпатлевание гипсокартона

Во многих рекомендациях по финишной отделке гипрока указывается обязательное условие — нанесение грунтовки перед шпатлевкой. Однако под современные шпатлевочные смеси («Vetonit LR+», «KR», «JS», «Основит Эконсилк», «Plitonit КП», «Крепс КР») грунтовка не нужна. Инструкцию по шпатлевке ГКЛ можно изучить в статье «Как клеить обои на гипсокартон?», пункт 2.5. «Шпатлевка гипсокартона».

Вырезание отверстий под светильники

Пользуясь нарисованной в начале работ по устройству потолка схемой, на листах гипсокартона отмечаются места установки светильников. Съемной коронкой для перфоратора или электродрели высверливаются отверстия. Коронку можно купить в любом строительном магазине. Ее цена 140-350 рублей. В коронке наборы режущих полотен для вырезания отверстий диаметром 26, 32, 38, 45, 50, 63 мм.

Покраска потолка водоэмульсионкой

Покраску необходимо производить до установки светильников, что значительно упростит весь процесс (потолок можно также отделывать обоями или декоративной штукатуркой). Как правильно выбрать краску, в каком порядке наносить каждый ее слой и другие нюансы покраски можно узнать из работы «Как покрасить потолок водоэмульсионной краской без разводов?»

Подготовка поверхности, разметка

Монтаж потолка выполняют после того, как проложена электропроводка к тем местам, где планируется установка светильников. Специалисты рекомендуют при устройстве 2-ярусного потолка, начать работу с разметки первого яруса:

1. Во всех углах комнаты карандашом ставят отметки так, чтобы они находились в одной плоскости.
2. Выполняют замеры расстояния от поставленных отметок до потолка с целью определения наиболее низкого угла, с которого и начинают нанесение разметки.
3. Берут горизонтальный уровень рулетку и отмечают разницу.
4. Все метки соединяют последовательно, используя трассер.
5. Определив высоту опускания потолочной конструкции, прибивают к стене дюбелями UD 27.
6. Вдоль стены на потолке делают метки с интервалом 4 см. То же самое проделывают и с противоположной стороны.
7. Соединяют противоположные отметки и на полученной линии на расстоянии 0,5 м отмечают точки для монтажа крепежных элементов.
8. На последующих линиях точки отмечают, смещая их каждый раз на 25 см. В результате потолок с отметками должен напоминать шахматную доску.

Совет. Если у вас нет уровня нужной длины, сделайте его сами, заполнив водой прозрачный шланг диаметром 1-1,5 см. Хорошо подходит для этой цели шланг, снятый с медицинской капельницы.

Расчеты размеров потолка и нанесение разметки

Может подсказать, как происходит монтаж гипсокартона на потолок – инструкция. Но перед этим необходимо подготовить все, что понадобится для работы. Сначала измеряют размеры помещения. Когда длина противоположных стен отличается и комната имеет вид неправильного четырехугольника, то для расчетов берут наибольшее значение. Потом выясняют, сколько потребуется потолочных металлических профилей для сооружения каркаса. При этом учитывают, что шаг между стойками должен составлять не более 60 сантиметров. Узнать, сколько потребуется направляющих профилей, можно из периметра комнаты, разделив его на 0,6 метра

Для вычисления количества подвесов принимают во внимание, что на одну стойку их прикрепляют на расстоянии не меньше 60 сантиметров друг от друга. Первый подвес должен находиться не далее чем в 30 сантиметрах от стены

Когда будет известно нужное количество подвесов, это значение умножают на число стоек.

Далее вычисляют нужное число перемычек. При этом обязательно учитывают, что все профили должны располагаться относительно друг друга под прямым углом, конфигурация помещения не имеет значения. По количеству узлов (мест, где пересекаются профили), можно узнать требуемое количество «крабов». Также рассчитывают саморезы. Сколько нужно гипсокартона, узнают из площади помещения, учитывая размеры листа материала.

Для крепления направляющих профилей к стенам используют дюбели размером 6х60 и 6х40 миллиметров. Расстояние между ними не должно превышать 40 сантиметров. Между собой профили соединяют небольшими саморезами (их еще называют «семечками»). В магазинах эти крепежные изделия известны как шуруп со сверлом или шуруп острый самонарезающийся. Такими же саморезами профили крепят к подвесам и «крабам». На каждый подвес потребуется 4 самореза, на одно направление «краба» – 2. Чтобы выполнить монтаж гипсокартона на потолок своими руками, нужны самозенкующиеся саморезы, или те, которые предназначены специально для данного материала.

Виды конструкций

Двухуровневый подвесной потолок может иметь нижний уровень различной геометрической формы. Поскольку внутренний слой хуже вентилируется, придется использовать влагостойкий материал. Поверх оштукатуренной поверхности следует применять бордюр по периметру стен. Различие между ярусными уровнями может быть выражено и в обустройстве гипсокартонных островов, которые облегчают верхнее распределение зон в пространстве. В такой схеме второй уровень занимают встраиваемые светильники либо световые ленты.

Если отказаться от карниза для подсветки, нужно крепить на стены специальный профиль, удерживаемый гвоздями. Этот элемент формирует второй горизонтальный слой. Идентичные профили размещают на потолке, удерживая его при помощи анкерных клиньев, определяющих конфигурацию (далеко не всегда это будет прямоугольник). Использование подсвечиваемых карнизов подразумевает размещение внутри них светодиодной ленты с самоклеящимся слоем. Карниз представляет собой особую полку, выходящую за плоскости вторых уровней, фактически это удлинение горизонтального профиля на 50-100 мм.

Преимуществами использования в качестве первого уровня поверхности чернового потолка являются:

• простота работы;

• экономия материала;

• минимальное поглощение высоты;

• повышенная надежность крепления напрямую к основным конструкциям.

Но есть и трудности – иногда нужно снимать всю штукатурку до самого основания, а это весьма тяжело. Чтобы провести проводку, нужно будет штробить потолок, а нередко и стены. Качественное нанесение штукатурки и шпатлевки заметно труднее, чем размещение изначально ровного гипсокартона, да и посторонних звуков будет проникать куда больше. Оттого большинство строителей и заказчиков отдает предпочтение конструкциям, оба уровня которых представлены самим ГКЛ. Тогда все деформации основания можно смело игнорировать, все равно лицевая поверхность будет выглядеть изумительно ровной.

Второй уровень может быть закреплен на первый, тогда каркас исходного яруса монтируется прежде всего. Направляющие делают на 5 см ниже наиболее «приземленной» точки основания. Благодаря такому шагу удается понизить помещение всего на 5,9 см. Профили второго уровня присоединяются к первичным. Оборудовать карниз или нет, решают сами хозяева дома.

Независимо от того, какой именно тип конструкции будет создаваться, потребуются:

• профили из металла;

• гипсокартонный лист;

• саморезы и иные крепежи;

• ножницы для работы с металлом;

• шуруповерт;

• стремянка.

На последний момент стоит обратить особое внимание, потому что специальные лестницы куда практичнее и безопаснее, чем любые столы и другие импровизированные опорные приспособления. Чтобы профиль стал изогнутым, его покрывают надсечками, так получить сгиб будет проще

Размечать исходный ярус нужно используя строительный гидравлический уровень, причем строго на высоте 0,1 м от чернового потолка.

Выбор крепежей диктуется материалом, в который они должны входить. Ключевой профиль CD крепят с шагом в 600 мм, если только нет причин изменить такое расстояние. А вот подвесы не стоит разносить дальше, чем на 0,5 м. Концы смонтированных подвесов нужно загнуть для получения формы наподобие буквы П. Электрическую проводку размещают в гофрированной трубе из пластика. Ее также полагается крепить основательно, с помощью клипс.

Там, где первый и второй ярусы соединяются, не нужно крепить гипсокартонные листы; оставляют лишь припуски 100-150 мм, чтобы замаскировать неприглядный каркас. До начала работ требуется снимать фаски, то есть отрезать края листов под углами. Тогда при последующей отделке легче будет обработать щель гипсокартоном. Крепят материал, начиная с угла, листы стыкуют не слишком плотно, разрыв в 0,2 см по всему периметру вполне допустим. Чтобы правильно закрепить саморезы, нужно делать между ними разрыв в 200 мм, удерживая центр и внешние края ГКЛ.

Чтобы легче было сделать отдельные фрагменты гипсокартона изогнутыми, их желательно слегка увлажнить. Пропитка влагой упрощается за счет предварительного перфорирования картона игольчатыми стальными валиками.

Процесс монтажных работ

Первый этап работ – разметка. Она потребует от вас особого внимания, поскольку любая ошибка может привести к неприятным последствиям.

1. Возьмите рулетку и карандаш. Определите на стене точку, которая станет исходной для горизонтальных линий нижнего края короба.
2. Используя водяной уровень, перенесите точки относительно исходной отметки в каждый угол помещения. Обивочным шнуром сделайте между ними горизонтальные линии.

Проведение линий для направляющих по стене

1. Прочертите линии по потолку. Они обозначат продольные внутренние границы второго яруса.

Теперь на оставшемся пространстве внутри периметра предполагаемых коробов начертите сетку. На пересечениях её линий будут крепиться подвесы для первого яруса. Сделать это просто: по продольным границам противоположных линий поставьте на расстоянии 50 см друг от друга метки. На остальных перпендикулярных линиях расставьте метки на расстоянии 60 см. на пересечениях линий вы получите прямые углы.

Пример разметки потолка

Разметка закончена, теперь приступайте к монтажу.

Сборка короба

Для начала нужно осуществить сборку коробов. Закрепите по линиям на стене направляющие профили. То же сделайте и по внутренним границам второго яруса, по потолку.

От профиля на потолке отмерьте расстояния до линии на стенах, вычтите около 1,5 см, и согласно полученной цифре срежьте кусочки профиля CD с небольшим припуском на одном крае.

Нарезанные кусочки вставьте в профиль на потолке и прикручивайте на расстоянии около полуметра друг от друга.

К припусками на нижних краях кусочков подвешенных профилей прикрутите по уровню направляющий профиль. Его острые края будут обращены к стене. Теперь направляющие можно соединить кусочками несущего профиля нужной длины, вставив их и прикрутив.

Боковая кромка короба

Обшейте каркас снизу и сбоку гипсокартоном. Ваш короб готов!

Если двухуровневый потолок был спланирован таким образом, что ширина коробов более полуметра, середину каждого кусочка несущего профиля нужно фиксировать на подвесе. Это ужесточит каркас и позволит надёжнее закрепить лист гипсокартона.

Монтируем первый ярус

Закрепите подвесы на пересечении линий на потолке. На боковой кромке короба сделайте по гипсокартону горизонтальные линии, таким образом обозначив нижнюю границу первого яруса. К этим линиям приставьте направляющие и прикрутите их саморезами.

В направляющие вставьте несущий профиль на двух противоположных кромках, соблюдая расстояние 60 см друг от друга. На остальных кромках расположите профили с расстоянием в полметра в итоге вы получите каркас с ячейками 50 Х 60 см.

Используя натянутый шнур или правило с уровнем, придайте несущему профилю необходимое положение и скрепите его подвесами.

Из того же профиля нарежьте перемычки, вставьте их между всеми несущими параллельными профилями и прикрутите, соблюдая расстояние 50 см друг от друга.

Двухуровневый каркас в готовом виде

На этом ваш двухуровневый потолок практически готов. Осталось только перепроверить, всё ли правильно и надёжно закреплено, что-то при необходимости подкорректировать и нашить на каркас листы.
