Советы по прочистке
После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов
Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.
Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:
- Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями.
- Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.
- Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
- Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.
Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане.
О том, как сделать правильный дымоход для бани, смотрите в видео ниже.
Полезное видео
Автор ролика рассказывает о собственном опыте установки ППУ:
А это часовое видео, где рассказывается вообще все об установке дымоходов, благо внизу есть возможность выбрать тот кусок, который наиболее актуален для зрителя:
Об ошибках – стоит посмотреть и послушать:
А вот наш любимый ролик про керамическое волокно:
***
Теперь, когда тема «как сделать дымоход в бане через потолок» раскрыта, предлагаем вам почитать другие наши материалы, в которых говорится о крыше, утеплении и утеплителях для бани.
Конструкция дымохода в бане

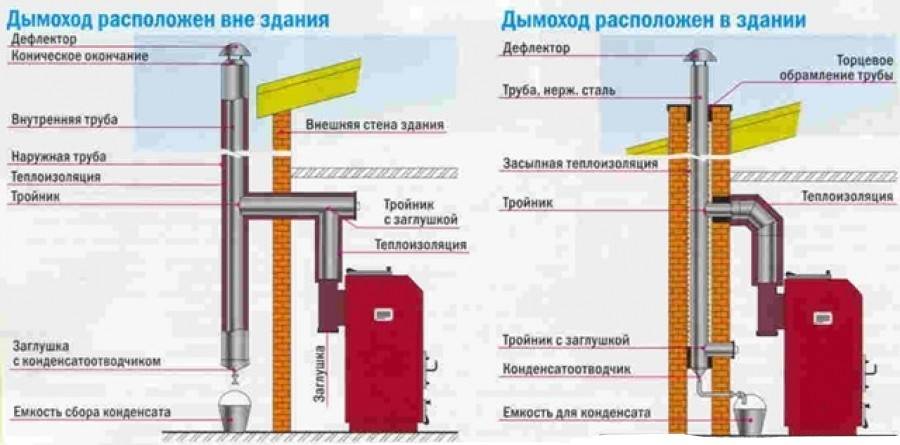

По местоположению дымовые каналы для бань можно разделить на следующие:
· внутренний, дымоход проходит через внутреннее пространство строения;
· внешние, дымоходный канал от печного оборудования направлен наружу помещения и проходит по открытому пространству.
Преимуществом внутреннего расположения отвода дыма является использование температуры отходов горения для обогрева банного помещения. Такая конструкция облегчает создание тяги в дымоходном канале.
Внешнее устройство дымохода, облегчает монтаж конструкции, но требует дополнительных затрат топлива, так как тепло дыма обогревает уличное пространство, а не помещение бани. К тому же остро стоит вопрос об образовании конденсата и сажи в дымоходном канале. Во избежание этих проблем его необходимо дополнительно теплоизолировать.
Вопросы безопасности: как подготовить место для установки печи
Чтобы банная печь из трубы прослужила долгие годы, была удобной и безопасной в эксплуатации, следует должным образом обустроить место для нее. Начать нужно с фундамента. Обычно заливают бетонный, можно также использовать пенобетонные плиты. Рекомендуемая высота фундамента – 25-30 см. На нем готовят кирпичную площадку 70х70 см. Лучше всего использовать огнеупорный кирпич и глиняный раствор. В результате площадка должна быть выше пола на 15-20 см.
Стену парилки нужно защитить экраном высотой 1.2 м из такого же кирпича. Расстояние следует рассчитать так, чтобы после установки печь оказалась в 20 см от кирпичного экрана. Также в качестве защиты можно использовать обшивку из стальных листов. Необходимо продумать расположение печи так, чтобы ее корпус не соприкасался с деревом и другими легковоспламеняющимися материалами. Деревянную отделку парилки возле печи нужно обработать антисептиками и антипиренами. Это поможет сохранить внешний вид и целостность стен. Чтобы обезопасить помещение от попадания искр из топки, перед ней укладывают лист металла или другого огнеупорного материала размером 50×70 см.
При обустройстве экрана следует помнить, что высота 1.2 м – минимальная. Если вы хотите максимально защитить деревянные стены парной, можно сделать экран до потолка
В технологии изготовления трубчатой печи особых сложностей нет, но очень важно выполнить все работы качественно. Специалисты советуют установить в дымовую трубу подвижную задвижку, чтобы можно было регулировать силу тяги
Также желательно изготовить дожигатель для гарантии пожаробезопасности, особенно если вы выбрали горизонтальную модель. Это позволит избежать чрезмерного осаждения и возгорания сажи. Когда конструкция готова, ее внешний вид можно облагородить. Функциональная печь готова. При минимальных затратах вы обеспечили себе хороший банный отдых. Вам есть чем гордиться!
Крышная разделка дымохода
Если вам не подходит идея установки дымохода в бане через стену, то внимательно изучите виды крышных разделок. Эта процедура является неотъемлемой частью при монтаже дымохода из стальной трубы и прочих материалов, через крышу.
Разделка дымохода является обязательной процедурой. Она гарантирует безопасность, тепло и сухость в помещении, поэтому при монтаже нужно использовать любой метод разделки.
Чтобы выбрать вид разделки, следует определиться с рядом факторов, от которых он напрямую зависит. Заодно можно решить, как изолировать трубу в бане. Факторы, влияющие на разделку таковы:
- материал, из которого изготовлен дымоход;
- тип кровли;
- вид крыши и т. д.

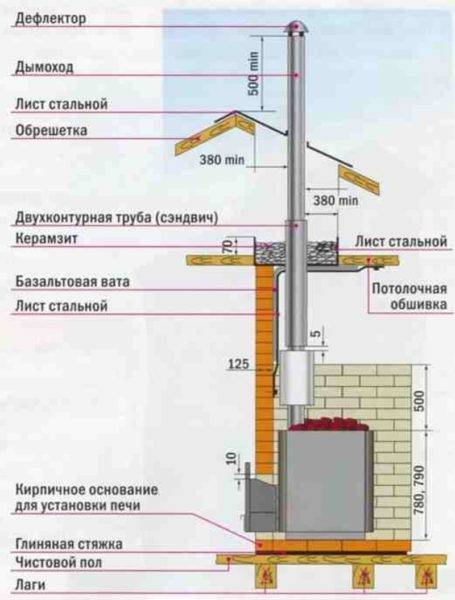

Сделав трубу в бане через крышу из сэндвич-панелей, нужно использовать для разделки металлический конус, закрепленный на фартуке под небольшим углом. Такой вид разделки подойдет для дымохода в бане для дровяной печи. В качестве топлива могут быть использованы и другие твердые материалы
Обустройство дымохода в бане через потолок и шиферную кровлю подразумевает использование свинцового фартука. Благодаря пластичности он легко приобретает нужную форму. Провести такие работы нужно сразу же после установки кровельного материала на свое место. Плюсы и минусы использования фартука из свинца таковы: надежность прилегания, простота монтажа, против низкой температуры плавления.
Круглые трубы и металлическая волнистая кровля являются предпосылками к использованию проходки на основе полимеров, имеющей каркас из металла. Инструкция по монтажу разделки довольно проста:
- в колпаке, состоящем из полимеров, необходимо сделать прорезь по размерам, соответствующую внешнему диаметру трубы;
- далее требуется надеть изделие на трубу;
- лист основания легко выгибается по форме кровли.
Разделка подобного типа гарантирует полную герметичность проходки через крышу.
Разновидности печей для бани из труб
Как мы уже поняли, банная печь может иметь две вариации – быть изготовлена:
- В горизонтальном виде;
- В вертикальном виде.
Разберемся с каждым из видов более подробно.
Вертикальная банная печь
Это решение для бани отличается минимальными габаритами, что относится к основному его плюсу. В таком варианте колосники располагаются под каменкой. То есть, поперечное сечение печки определяется именно сечением выбранной трубы.
Очень часто такие разновидности печей дополнительно оснащаются баками, позволяющими хранить и подогревать воду (схема показана на рисунке).
Горизонтальная печь для бани
Этот вариант отличается от вертикального тем, что топка располагается отдельно – за пределами самой бани. Это позволяет значительно упростить процесс растопки топлива. Но, минус такой конструкции заключается в ее габаритах – такая печка больше в длину и высоту, нежели ее вертикальный «собрат».
На фото печь в горизонтальном исполнении вместе с водяным баком и отсеком для камня.
Определиться с выбором какой-то конкретной конструкции можно во время проектирования помещения, а также опираясь на свои личными предпочтения и потребности.

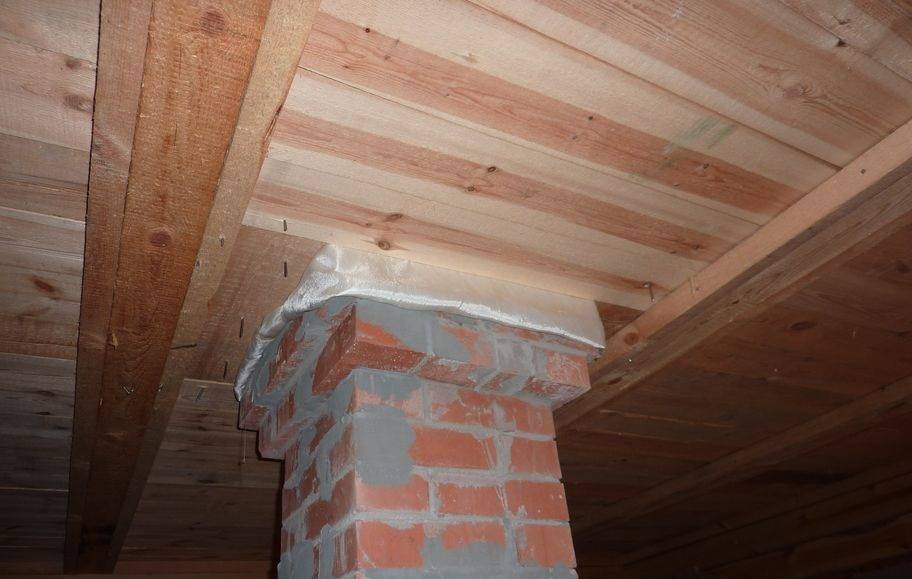

Проход кирпичной трубы через потолок
Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.
Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.
Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» – это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

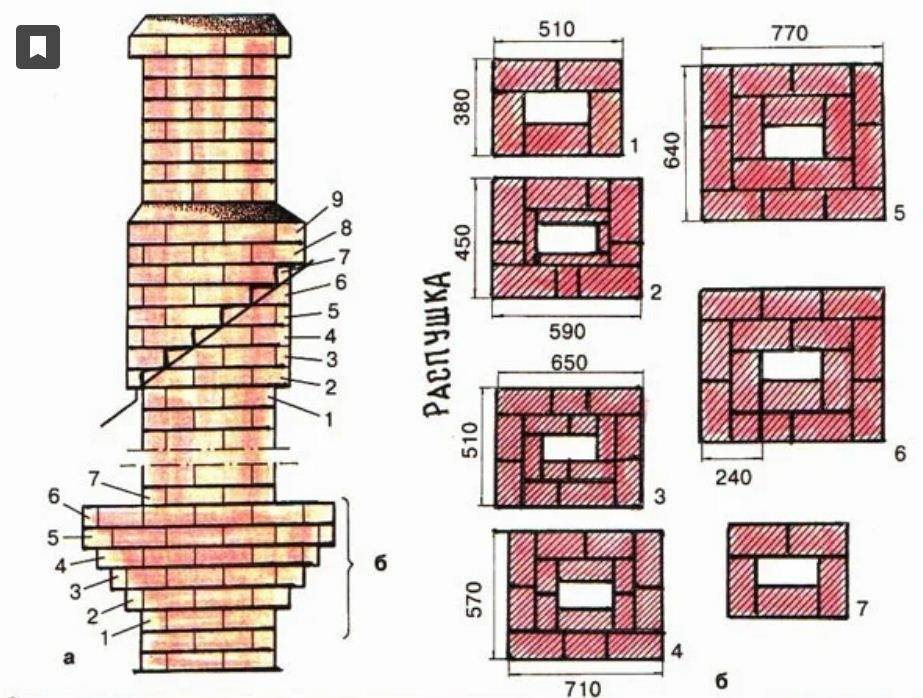

Порядовка распушки показана на рисунке ниже.
Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.
Отверстие в перекрытии вырезается под размер распушки.
Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.
Дымоход из железной трубы
Довольно часто, особенно в сельской местности, применяют железный дымоход для бани. То есть, используется обычная железная труба диаметром 100-110 мм. Вариант не совсем лучший, но имеет право существовать. Здесь уже потолочно проходной узел (ППУ) выполняется по-другому. Расстояние от металлической трубы до деревянных конструкций должно быть 40-50 сантиметров.
Сам дымоход в районе потолочного прохода и на чердаке обёртывается листовым асбестом. Он предварительно смачивается водой, чтобы не трескался при изгибах. Сверху такую обёрнутую трубу можно замотать проволокой. Она не позволит асбесту «сползти» вниз.

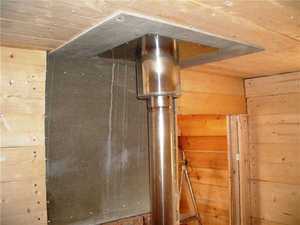

Со стороны парилки сделанное отверстие закрывается листом нержавейки или обычного тонкого металла. Но под этот лист необходимо также подложить асбест или паронит. Цель – уменьшить теплообмен между этим металлом и финишной отделкой, например, вагонкой. Сверху на металлический лист засыпается керамзит или укладывается базальтовый утеплитель.
Для того чтобы закрыть кровлю, флеш уплотнитель для данной трубы уже не подойдёт. Резина просто не выдержит высокой температуры. Поступают следующим образом: вырезанное отверстие закрывают листом металла, а щели между трубой заделывают верёвочным асбестом, который обильно смачивают в густом цементном растворе (просто обматывают вокруг трубы). Как говорится: дёшево и сердито.
Пару слов о трубах
Перед тем, как начать делать самодельную печь, нужно найти металлическую трубу подходящего вида. На каждом заводском изделии из металла есть специальные обозначения. Как правило, они содержат:
- Основные размерные параметры конструкции;
- Метод, который применялся для изготовления;
- Марку используемого металла;
- Производственный стандарт.
Как правило, маркировка заводских труб производится в полном соответствии с ГОСТ-стандартом. Для создания горизонтальной или вертикальной печи нам необходимо знать следующие размеры трубы:
- Внутренний диаметр;
- Толщина стенок.
К примеру, обозначение 500*9 говорит, что перед нами труба, имеющая диаметр в 500 мм., и стенки толщиной по 9 мм.
Банная печь, изготовленная своими руками, должна максимально быстро, и главное – равномерно прогреваться
Важно, чтобы она использовала небольшое количество топлива, для экономии. Опытные мастера давно провели расчеты, и определили наиболее оптимальные параметры трубы:
- Диаметр от 50 см. Так, сгодятся трубы с сечением 50, 51 и больше см. Но, оптимальный вариант – 55 см.;
- Толщина стенки – 8-12 мм.
Эти размеры наиболее «эффективны», так как с такими параметрами печка будет нагреваться крайне быстро, и корпус конструкции не будет деформироваться и повреждаться из-за слишком повышенных температур.
Самостоятельный монтаж: основные этапы
Достаточно важно сделать правильный дымоход. Это связано с нижеприведенными моментами:
Продукты сгорания твердого топлива становятся причиной повреждения отделочного материала и установленной мебели.
Сильная концентрация дыма может принести вред здоровью
Этот момент также следует учитывать при рассмотрении того, почему так важно провести правильный монтаж дымохода.. Установка дымохода может проводится по одному из двух основных принципов:
Установка дымохода может проводится по одному из двух основных принципов:
- По дыму. Подобная система предусматривает наличие тройника, который выводит конденсат. Из-за значительного перепада температуры на поверхности может образовываться конденсат, который создает довольно большое количество проблем.
- По конденсату. Подобный вариант исполнения системы не предусматривает использование тройника.
К основным этапам можно отнести:
- Проектирование.
- Сбор дымохода.
- Выполнение прохода через перекрытия.
- Завершающие этапы установки дымохода.
Кроме этого следует уделять больше внимания пожарной безопасности, так как из-за высокой температуры материалы могут быстро возгораться.
Проектирование
Первым делом следует правильно спроектировать создаваемую систему отвода. Рекомендуется доверить подобную работу специалистам, которые имеют соответствующий опыт в рассматриваемом вопросе. Большое количество особенностей создаваемой системы зависят от того, какая печь. Именно она становится отправной точкой при проектировании.
Среди других особенностей разработки проекта можно отметить нижеприведенные моменты:
Для начала следует определиться с тем, какие именно материалы будут использоваться при изготовлении системы. Если ранее часто использовалась обычная сталь, то сегодня чаще всего встречаются трубопроводы из нержавеющей стали.
Дымоход может стать причиной увеличения веса всей конструкции. Именно поэтому в некоторых случаях следует создать фундамент
Специалисты рекомендуют создавать монолитный фундамент лишь в том случае, если вес конструкции превышает 750 килограмм.
На момент проектирования следует уделить внимание расположению балок. От этого зависит то, будет ли дымоход идти прямо или нужно будет проводить создание колен
Не рекомендуется проводить уменьшение размеров несущих балок. Кроме этого не стоит забывать о том, что горизонтальные части системы становятся причиной существенного снижения тяги и накопления большого количества сажи.
Лучше всего проводить работы по разработанным чертежам. Если баня возводилась по стандартному проекту, то можно найти и проекты по созданию дымохода.
Как сделать безопасной
Помимо всего прочего, особого внимания всегда требует пожаробезопасность конструкции.
Для ее обеспечения не следует пренебрегать следующими правилами:
- В дымоходной конструкции не должно присутствовать стыков с другими трубами;
- Ни в коем случае не допускать соприкосновения дымохода с иными коммуникационными системами, в особенности с газо- или электропроводом;
- В течение одного отопительного сезона, в который дымоход эксплуатируется, процесс очистки должен производиться минимум три раза;
- -Минимальная высота дымоходной трубы после вывода ее через крышу – 150 см.
Только соблюдая все основные правила, вы сможете добиться максимальной безопасности банного помещения.
Конструкция металлического дымохода
Сложность конструкции дымохода зависит от достаточно большого количества факторов. Если есть необходимость в отведении продуктов горения по сложной траектории, то дымоход может состоять из нижеприведенного количества элементов:
- Кронштейна.
- Площадка ревизии.
- Секции, предназначенной для проведения ревизии.
- Тройников.
- Хомутов обжима.
- Колена.
- Трубы различной длины.
- Разгрузочной платформы.
- Дополнительного кронштейна фиксации конструкции.
- Окапника.
- Розетки универсальной.
- Грибка.
Обжимные хомуты используются для того, чтобы обеспечить фиксацию труб относительно друг друга. Кроме этого они подходят и для крепления всей конструкции
Особое внимание уделяется установке грибка, который исключает вероятность попадания в систему воды или других посторонних элементов. От сложности системы зависит то, сколько она будет иметь колен
Тройники устанавливаются для того, чтобы обеспечить чистку системы от сажи и других отложений. При изготовлении всех элементов используется термостойкая сталь.
Проходной патрубок используется в месте прохождения системы вблизи деревянного перекрытия. Как ранее было отмечено, нагрев стали до высокой температуры может стать причиной и воспламенения других строительным материалов. Поэтому следует уделять как можно больше внимания тому, чтобы трубы не контактировали с другими объектами, а при их изоляции использовали термостойкие материалы.
Устройство банных дымоходов
Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.
Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом – прямым ходом – выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.
Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие – несколько сотен градусов.
На участке до потолка делается шибер – заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива – дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ – вполне.

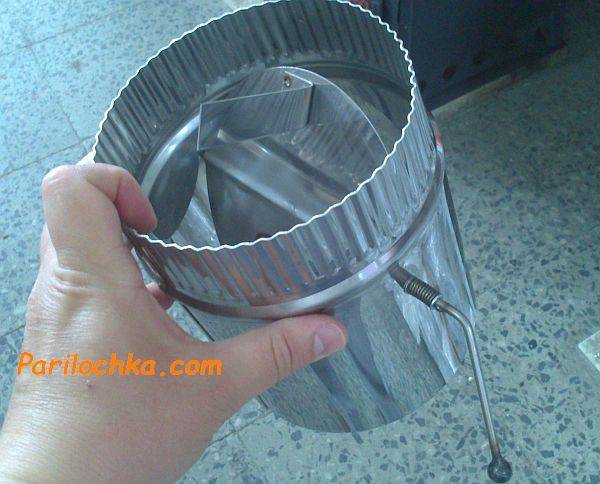

Шибер бывает двух видов – выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны – кто к чему привык.
выдвигающийся
вращающийся
Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.
Тут важный момент – в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

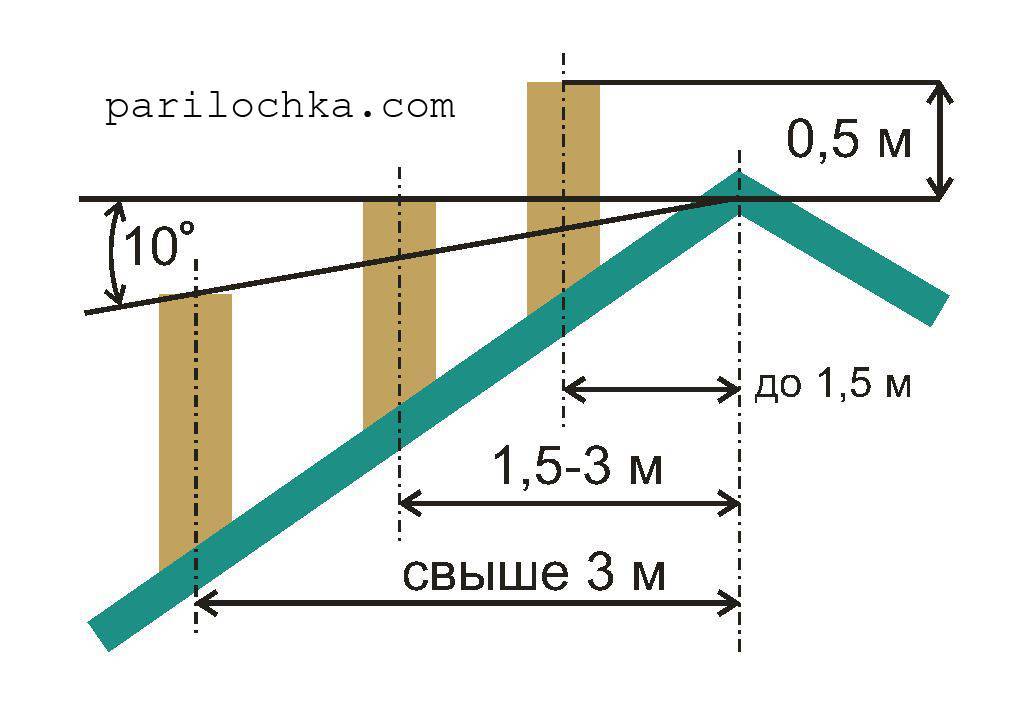

Высота трубы над коньком
Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.
В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны “разрыва” конька). Потому что это основа стропильной системы
Так что лучше делать либо рядом, либо на некотором расстоянии от конька.
Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.
Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.
И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:
Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.
КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров – это нужно для поддержания тяги на должном уровне.
Ошибки при строительстве дымохода
Стоит обратить внимание на ряд ошибок, которые допускаются при строительстве дымоходов непрофессионалами:
- Использование непригодных материалов, таких как асбест и алюминий. Это может привести к возникновению пожара.
- Самовольное изменение диаметра дымохода, может уменьшить КПД или разрушить строение бани.
- Объединение нескольких дымоходных систем в одну.
Еще несколько характерных ошибок строительства дымохода приведены в представленном видео.
Иногда, кажется, что построить дымоход в бане своими руками можно быстро, без чьих-либо советов. Но возведение дымохода довольно ответственная процедура, требующая соблюдения правил, наличия навыков и изучения современных методик. Это убережет вас от ошибок, а построенный вами дымоход в бане прослужит надежно и долго.
Рекомендуем вам еще:
Материал для дымохода в бане
Кирпичный дымоход
Как уже говорилось, раньше кирпич был основным материалом в изготовлении дымоходов. Преимуществом возведения кирпичного дымового канала всегда была дешевизна материала. Строительство было самым экономичным и малозатратным. Песок и глина, вода и кирпич то, что всегда было в пределах доступности. К сожалению, в данное время поиск специалиста печных дел сопряжено с определенными трудностями. А в кирпичном дымоходе качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста выросла в разы. Прямоугольное сечение способствует созданию местных завихрений в дымовом канале и влечет его засорение. Прочищать нужно как минимум раз в полгода. Однако, если дымоход из кирпича сложен правильно, то это гарантия, что он прослужит много лет. Но не всегда кирпичный дымоход целесообразен для монтажа в бане. Прежде всего, из финансовых затрат на его установку.
Стальной дымоход
Время использования кирпича, как единственного материала для дымовых каналов прошло. Альтернативным решением стал металл. Применение термостойкой нержавеющей стали в обустройстве дымовых каналов для бани стало прорывом в технологии дымоотвода. Широкую популярность приобрели двухтрубные конструкции. Они представляют собой две трубы разного диаметра с не горючим утеплителем между ними. Утеплитель сохраняет дымоход от излишнего образования конденсата и его влияния на трубу. Такие конструкции получили название сэндвич. Как правило, наружная труба изготавливается либо из нержавейки, либо из оцинковки. Оцинкованная сталь – это больше бюджетный вариант, не влияющий на эксплуатационные характеристики. Внутренняя труба изготавливается только из термостойкой нержавеющей стали толщиной 1 мм и более
При выборе трубы обратите на этот параметр особое внимание. Теплоизолятор на основе базальтовых пород, выдерживающий высокие температуры
Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению.

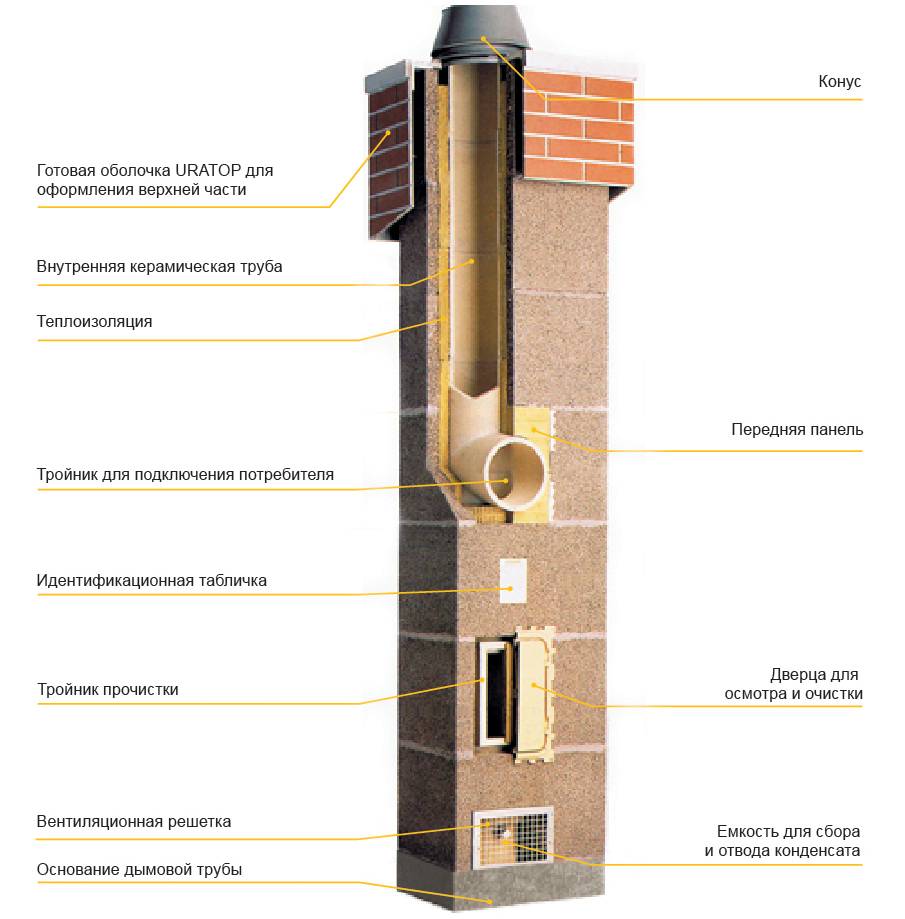

Керамический дымоход для бани
Новый материал, совсем недавно появившийся на рынке печного оборудования – это керамические шамотные трубы. Они вобрали в себя все достоинства стальных конструкций. При этом им присуща надежность и продолжительный срок службы кирпичных дымовых каналов. В своем составе они имеют внутреннюю шамотную трубу, теплоизоляционный слой из базальтовых пород и наружный кожух из нержавеющей стали или легкого пенобетона. Цена такой трубы намного выше, чем стального дымохода, но благодаря продолжительному сроку эксплуатации, стоимость с лихвой окупается. Этот материал составляет конкуренцию кирпичным конструкциям по надежности, долговечности и пожаробезопасности. Принципиально, это такая же труба, собрать ее так же просто, как и стальные сэндвичи. Хотя в некоторых случаях исполнения под нее требуется усиление фундамента. Есть специальные элементы для сбора труб в законченную конструкцию. При приобретении набора дымового канала из керамических труб для вашего конкретного случая все эти элементы и материалы входят в комплект поставки. Стоимость керамических дымоходов примерно на порядок выше стальных сэндвичей.
Стеклянный дымоход
Идеальным вариантом дымоходных систем является дымовой канал из стекла. Этот материал обладает колоссальными преимуществами: абсолютное отсутствие коррозии, влагоустойчивость невысокая тепловая инертность. Но стоимость таких дымоходов очень высока, а если прибавить огромные затраты на установку, то такой материал просто не нашел распространения из-за огромной цены. Хотя некоторые оптимисты утверждают, что за стеклянными дымоходами, будущее и придет время, когда все дымовые каналы будут изготавливаться из стекла.
Отдельно хочется остановиться на дымоходах из асбестовых труб. Это материал, который нельзя применять для возведения дымоходов. Он канцерогенен и пожароопасен. Асбестоцементный дымовой канал может стать причиной пожара в вашей бане.
Подводя итог сказанному, можно прийти к выводу:
· Дымоход из кирпича, трудоемкий монтаж, требующий определенной квалификации исполнителей.
· Стальной дымовой канал из труб – не дорогой, но непродолжительный срок службы.
· Дымоход из керамических труб долговечен, но стоимость гораздо выше, чем у стальных дымоходных конструкций.
· Стеклянный дымоход практически не имеет недостатков, но цена материала и стоимость монтажа дорогостоящий. Не получил распространения.
· Дымоходные каналы из асбестоцемента строить нельзя.

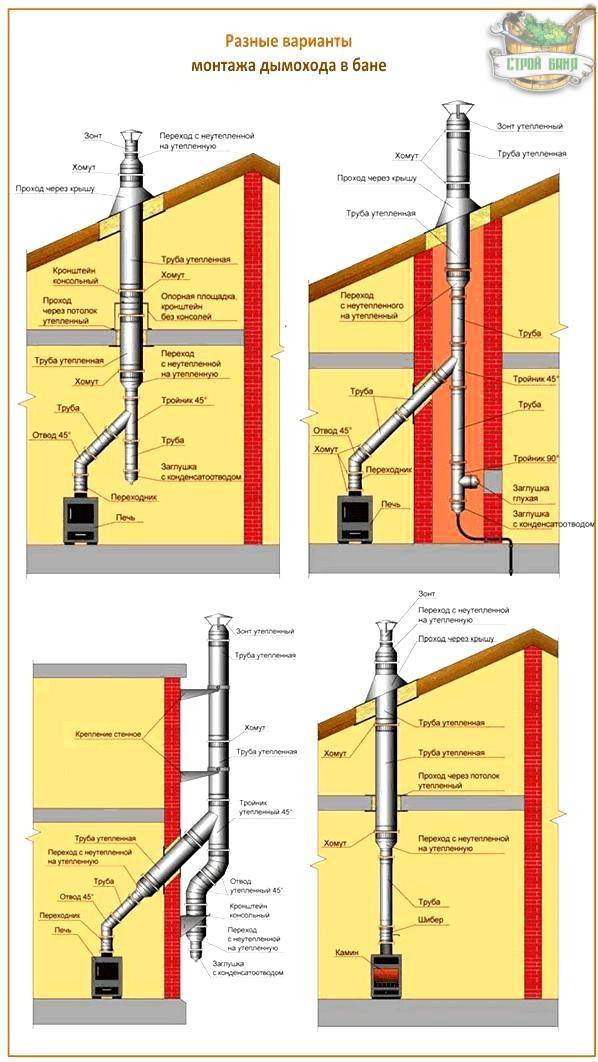

Схемы вывода дымовой трубы
Устройство дымохода в бане для дровяной печи, в зависимости от материалов и особенностей помещения может выполняться по нескольким основным схемам:
Вывод через крышу
Через стену
Выбор схемы и материалов для монтажа зависит от возможностей владельцев бани. Главное правильно выполнить расчеты оптимального размера дымохода.
Расчет дымохода
Для простоты расчетов принято определять основной размер — внутреннее сечение трубы в зависимости от мощности печей. Основные размеры и мощности печей для индивидуальных бань приведены в таблице.
| Мощность печей | Внутренний размер дымоходов |
| До 3,5 кВт | Размер 1 стороны квадратной трубы и диаметр круглой – 140 мм |
| 3,5 — 5,2 кВт | 140-200 мм |
| До 7,2 кВт | Максимальный размер – 270 мм |
Таким простым способом можно быстро рассчитать количество материалов и размеры будущего дымохода. Защитный козырек дымохода должен выступать над коньком крыши на 1000 мм
При расчете важно учесть необходимость обустройства конструкции задвижкой шибера. Только после определения сечения и длины трубопровода возможна установка банной печи с дымоходом
Высота трубы на крыше
