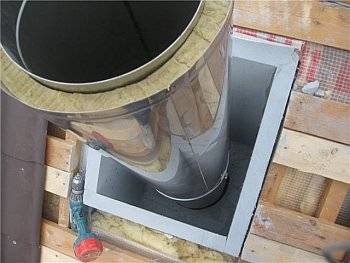

Короб для дымохода
Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.
Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.
При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

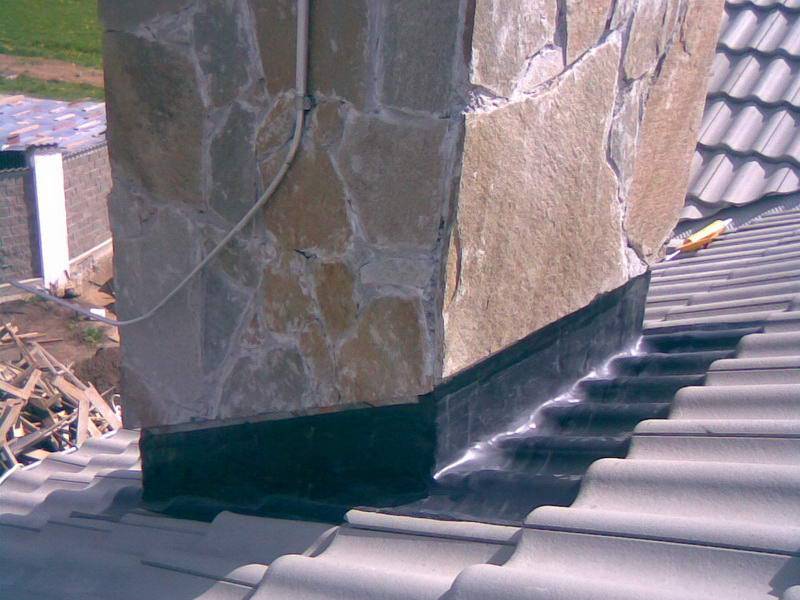

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.
Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д
Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.
Использование готовых комплектов
Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :
Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.
Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :
- дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
- хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
- юбка (элемент, защищающий место выхода трубы через кровлю);
- кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).
Модульные дымоходы имеют привлекательный внешний вид.
Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.
Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.
Разновидности элементов для прохода трубы через крышу
Пример того, как просто и надежно закрыть зазор между крышей и дымоходом
Проходные элементы могут входить в комплект труб и это значительно упрощает задачу неопытного мастера, так как ему остается по инструкции из набора собрать детали воедино. Если в комплекте дымохода нет проходного элемента, все немного сложнее, так как необходимое изделие придётся выбрать и докупить самостоятельно.
Монтаж выполняется таким образом, что непосредственно с трубой контактирует верхняя часть воронки гидрозатвора – уплотнительное кольцо, изготовленное из термостойкого эластичного материала.
Крепление гидрозатвора к кровле выполняется саморезами, которые вкручиваются по периметру воронки. Для этого резиновое изделие по краю армируется алюминиевой лентой.
Кстати, через эти же элементы наружу выводятся не только дымоходы, но и вентшахты на кровле.
Правила примыкания
Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:
- Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
- При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
- Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.
Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.
Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:
- Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
- Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.
Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации.
Круглая труба
Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.
Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.
Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.
На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.
Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ.
Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок
Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.
Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.
Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.
Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.
Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:
Квадратная труба
Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.
Узел прохождения через крышу
При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.
Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий.

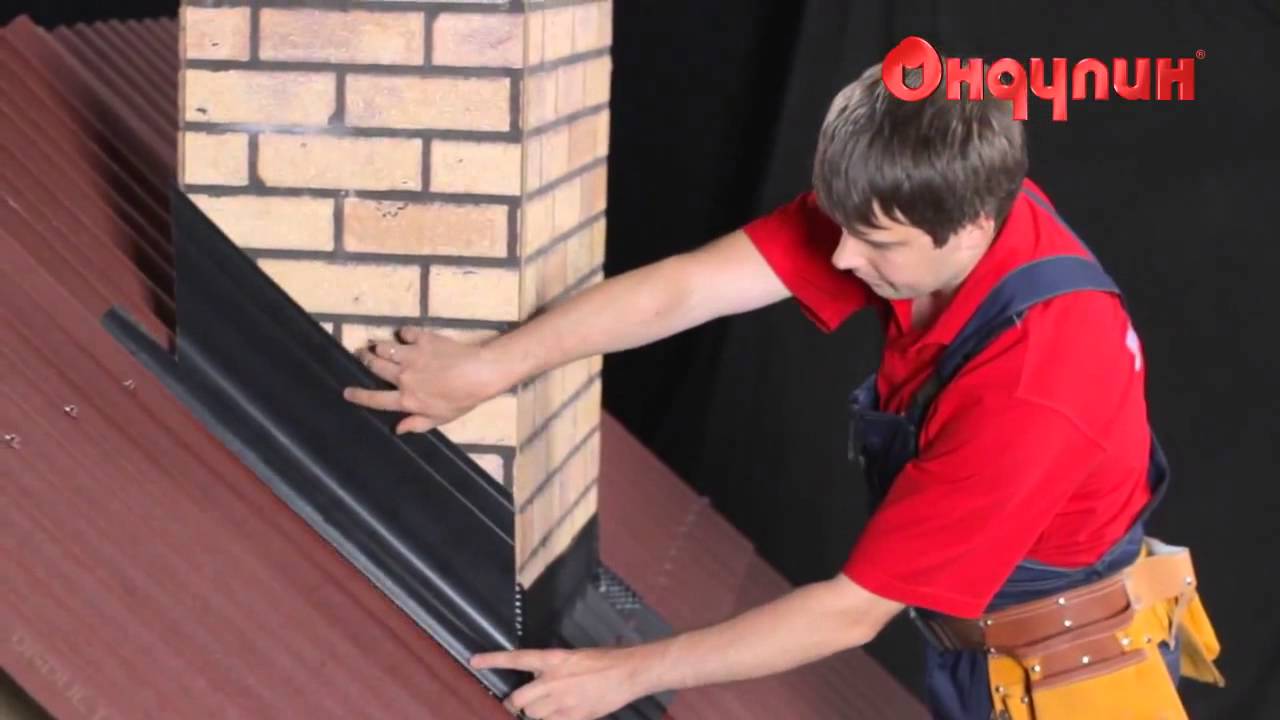

Особенности крепления фартука при обходе трубы
Говоря о креплении ендовы, стоит заметить, что по нормативам саморезы должны быть закручены на расстоянии 25 см от оси ендовы. Форма желоба этого элемента кровли способствует организованному движению воды. Поэтому никаких протечек не бывает.
При наложении на фартук листа металлочерепицы выясняется, что он в любом случае будет прошит саморезами, причем во многих местах. А поскольку определенной оси движения воды у плоского фартука быть не может, она растекается по всей поверхности. И на ее пути неизбежно оказываются отверстия, сделанные саморезами.
Никаких прокладок или уплотнителей при входе самореза в фартук не ставят, а значит невозможно гарантировать отсутствие протечек в дальнейшем.
Сегодня многие фирмы производители заняты разработкой технологий по изготовлению фартуков для обхода трубы.
Обратите внимание
Обеспечить хорошее примыкание кровли к трубе можно и другими способами, которые позволяют надежно защищать подкровельное пространство от влаги, да и выполнить их совсем несложно. Обход можно выполнить с помощью металлического фартука, как представлено в инструкции по монтажу металлочерепицы М28 фирмы УНИКМА, так же с помощью фартука по фальцевой технологии, с применением универсальных окладов фирмы FAKRO или лентой из гофрированного алюминия.
Хочу напомнить, что наша бригада всегда готова помочь Вам смонтировать кровлю. Звоните.
К чему может привести некачественная установка
Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю.
Часто возникающие проблемы:
- сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
- повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
- просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
- некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
- большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
- некачественная облицовка дымохода существенно портит внешний вид всего здания.
Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.
Какими способами можно устранять зазоры
Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали, также используется оцинкованная труба для дымохода, чаще всего. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.
Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: “Какие герметики для печных труб лучше использовать – виды. характеристики”). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.
Как организовать дымоход на крыше общая схема
При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.
Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.
Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.
Совет Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества
Делаем проход трубы через крышу из металлочерепицы
Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.
Основные требования к дымоходу
Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:. Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются
Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы
Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются
Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы
С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:
Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек
Потому важно верно определить месторасположения будущего дымохода
Выбор места вывода
Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:
- Удобный узел примыкания;
- На коньке зимой не скапливается снег;
- При оборудовании дымохода на коньке минимизируется риск протечек крыши.
Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.
Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период
Вывод дымохода через крышу из металлочерепицы
Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей
Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:
- 15 см для кирпичных и бетонных труб;
- 25 см для керамической трубы в случае отсутствия утеплителя.
При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.
Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:
- С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
- Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.
При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.
Заключение
Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности
Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы
Выбор места вывода
Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:
Схема вывода дымохода через крышу из профнастила
- Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
- Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
- Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
- Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.
Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.
Подготовительный этап работы
Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:
После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи
Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите
Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.
Вывод дымоходной трубы на крышу
Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:
Схема врезки трубы на крыше из профнастила
- Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
- В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
- Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
- После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.
Установка декоративного наружного фартука
Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.
Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
Вывод через металлочерепицу круглой трубы
Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..
Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).
В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.
Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.
Обычно это бывает в таких случаях:
- Осуществляется капитальный ремонт кровли.
- Заменяется стропильная конструкция.
- Устанавливается или заменяется система отопления дома.
Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.
