Установка газовой колонки
Для начала на стене закрепляются крючки, на которые будет вешаться водонагреватель. Если на стене есть кафель, то он сверлится специальным пером по кафелю обычной дрелью, необязательно включать ударный режим, так больше вероятность того, что плитка не деформируется
Подготавливают все, что может понадобиться для установки, важно не забыть приобрести шланги для горячей и холодной воды с резьбой нужного размера и длины. Перед подсоединением газового рукава к трубке с подачей газа нужно проверить край гладкий трубки, так как в дальнейшем будет использоваться прокладка из паронита. Если края шершавые, то они выравниваются либо напильником, либо мелкой наждачной бумагой
Гораздо удобнее подсоединять колонку к шлангам в снятом состоянии. Для того чтобы загерметизировать соединения резьбы газовых труб, можно использовать ленту тангит. Закрученные резьбы, проложенные нитью укрепления, раскручивать нельзя, так как тангитная лента потеряет свои свойства. Обязательно нужно проверить качество всех соединений чем-нибудь, что хорошо пенится, к примеру, жидким мылом. Если есть свищи, их обязательно нужно устранить – все до единого. Снимают с колонки крышку и подсоединяют шланги для воды. Водяные соединения лучше всего укреплять льном со специальной сантехнической пропиткой. После сборки обязательно включается вода, проводится проверка на наличие течи. Если где-то немного капает, то ничего опасного в этом нет
Если края шершавые, то они выравниваются либо напильником, либо мелкой наждачной бумагой. Гораздо удобнее подсоединять колонку к шлангам в снятом состоянии. Для того чтобы загерметизировать соединения резьбы газовых труб, можно использовать ленту тангит. Закрученные резьбы, проложенные нитью укрепления, раскручивать нельзя, так как тангитная лента потеряет свои свойства. Обязательно нужно проверить качество всех соединений чем-нибудь, что хорошо пенится, к примеру, жидким мылом. Если есть свищи, их обязательно нужно устранить – все до единого. Снимают с колонки крышку и подсоединяют шланги для воды. Водяные соединения лучше всего укреплять льном со специальной сантехнической пропиткой. После сборки обязательно включается вода, проводится проверка на наличие течи. Если где-то немного капает, то ничего опасного в этом нет.
Монтаж устройства для нагрева воды в частном доме
Самым распространенным местом для установки водонагревателя является кухня, данное помещение идеально соответствует характеристикам, предъявляемых к месту монтажа колонок. Эта комната проветривается, имеет достаточно большую площадь и позволяет устроить дымоход с выходом на улицу. Хотя иногда допускается размещать аппарат и в других помещениях.
Разбираться, можно ли установить газовую колонку в ванной, стоит, зная размеры этой комнаты.
Минимальный размер помещения где можно установить систему нагрева воды должен быть не менее 15 куб. м, и в большинстве многоквартирных домов такой монтаж невозможен без серьёзной перепланировки.
В своем доме, размеры помещение где располагается ванна, может быть практически любым – а, значит, и установить водонагреватель можно.
Большую часть работ по монтажу нового и демонтажу старого оборудования, если оно было установлено раньше, разрешается выполнить самостоятельно. Однако подключение прибора к газу следует доверить профессионалу.
Не имеющей достаточной квалификации исполнитель может нарушить одну из инструкций или правило подключения, повышая риск возникновения аварийной ситуации в процессе эксплуатации колонки.
Предлагаем ознакомиться с информацией о том, как произвести подключение накопительного и проточного водонагревателя, а так же какой водонагреватель лучше, какой выбрать исходя из их плюсов и минусов. В статье представлена информация о том какой тип нагревателей выбрать и почему, пошаговая инструкция со схемами и видео пособием о монтаже своими руками.
Глянцевый или матовый?
Натяжные потолки представлены тремя разновидностями, которые отличаются структурой поверхности. Пленка может быть глянцевой, матовой или с выпуклым, структурным узором. Последние на кухне используют крайне редко, поскольку удалить с них загрязнения труднее всего.
Что касается двух оставшихся вариантов, специалисты единодушно утверждают: заметной разницы между ними нет. При уборке, чтобы вернуть покрытию глянец приходится протирать поверхность потолка в несколько приёмов. Матовое покрытие в полировке не нуждается, но из-за наличия шероховатостей отмывать его сложнее.
Виды материалов
По данному критерию дымоходы могут быть:
- Кирпичными.
- Керамическими.
- Стальными.
- Комбинационными.
Кирпичный вариант сегодня считается архаизмом. Его крайне сложно и дорого сооружать и обслуживать.
А самой востребованной конструкцией сегодня является «сэндвич». Её плюсы таковы:
- Мощная стойкость к агрессивным факторам и механическим воздействиям.
- Простая структура. В конструкцию входят две трубы разного диаметра. Одна помещается во вторую. Зазор между ними заполняется базальтовой ватой. По сути это тот же коаксиальный вариант.
В частных домах сегодня нередко ставят керамические модели. Они популярны за счёт своих сильных сторон:
- Надёжность.
- Простота устройства.
- Лёгкость монтажа.
- Приемлемые ценники.
Данный дымоход состоит из керамической трубы, покрытой теплоизоляцией (чаще всего – минеральной ватой) и помещённой в короб из керамзитобетона.
Шахта дымохода из огнеупорного кирпича
Такая конструкция популярна, так как главными достоинствами являются дешевизна, хорошая прочность материала и термостойкость. К тому же такой дымоход не сложно ремонтировать.
ВАЖНО! На трубе всегда ставят так называемый дефлектор. Это крышка, колпак, который не дает осадкам попадать в жерло трубы
Из недостатков самыми главными являются гигроскопичность кирпича, тяжесть самой конструкции (это значит, необходимо будет устанавливать дополнительный фундамент), и сложность при монтаже.

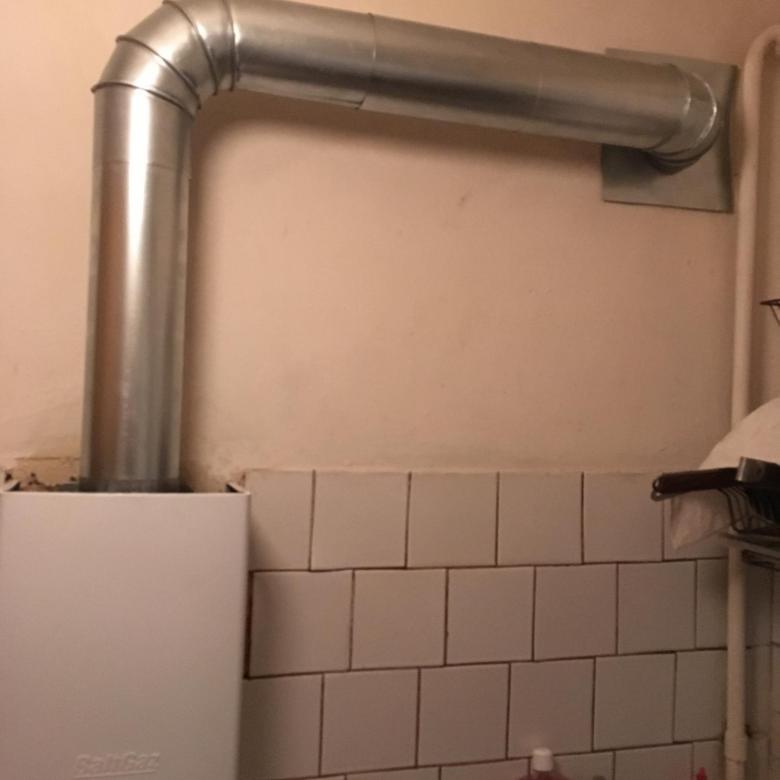

Оцинкованная труба для газового котла
На данный момент на рынке газового оборудования круглая оцинкованная труба самая оптимальная конструкция, так как она очень устойчива и легко переносит механические нагрузки.
Строение по типу «Сэндвич» – одну тубу вставляют в другую, в качестве прокладки используют базальтовую вату.
Коаксиальный дымоход для газового котла
Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.
Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.
Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе
Дымоотводный канал из керамического материала
Такой дымоход является составной конструкцией, включающей в себя:
- Дымоотводный канал из керамического материала.
- Прослойка утеплителя или воздушное пространство.
- Керамзитобетонная внешняя поверхность.
Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.
Керамическая труба всегда располагается внутри какого-либо твердого блока
Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.
Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.
Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.
Конструкция и рабочий принцип газовой колонки
Конструктивно проточный газовый обогреватель фактически повторяет устройство котла на газу, в нем есть 3 главных элемента:
- устройство газовых горелок;
- проточный трубный змеевик;
- автоматичный газовый клапан.
Более того, в конструкцию входит управляющая арматура, соединительные трубки для газа и воды, отрезок трубы выброса продуктов згорания и разные средства автоматизации. В очень современных аппаратах наличествует электронный блок управления и вентилятор. Не прекращает работу колонка газовая очень просто: в дежурном режиме горит лишь запальной фитиль, но стоит только открыть кран горячей воды, как срабатывает измеритель расхода и газовый клапан подает горючее на главную горелку, что поджигается от запального фитиля.
Предлагаемые на рынке газовые водонагреватели предназначаются как для установки в личных домах, так же и для квартир и могут иметь открытую или закрытую топку. В первом варианте воздух для горения настоящим способом поступает в камеру из помещения, в котором находится устройство. При закрытой камере воздух в нее всасывает вентилятор сквозь двустенный дымоход коаксиального типа.
Коаксиальный дымоход – что это
Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.
Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:
Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.
Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.
Принцип работы коаксиального дымохода
Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.
Принцип работы дымохода следующий:
По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования.Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.
Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.
Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.
На какие котлы можно ставить коаксиальную трубу
Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.
Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.
Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.
Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.
Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.
Дымоход для газовой колонки
Наиболее оптимальным выбором для получения горячей воды в доме или квартире называют газовую колонку. Но одним из условий монтажа большинства моделей такого оборудования является необходимость в дымоходе. Поэтому, задумавшись о покупке колонки, пользователю следует больше узнать о правилах установки дымоходов, а также о возможных альтернативах такому виду отведения продуктов сгорания.
Дымоходы для газовых нагревателей классифицируют в зависимости от материала, из которого они сделаны. Выделяют:
Гофрированные гибкие воздуховоды. Внутри таких труб имеется проволочная спираль, а сама труба сделана из алюминиевой фольги. Плюсом подобного дымохода является возможность изгиба под любым углом и изменения длины с помощью металлического скотча.
Алюминиевые вытяжные трубы. Их преимуществами являются малый вес, доступность, отсутствие образования конденсата внутри дымохода. Однако в зимнее время без утепления такие трубы могут обледенеть.
Дымоходы из оцинкованной стали. У них небольшой вес и довольно высокая стойкость к коррозии
Стальной дымоход также важно утеплить на холодное время года.
Сэндвич-дымоходы. Их конструкция представляет собой одну трубу, расположенную внутри второй, а между их стенками находится негорючий утеплитель (зачастую минеральная вата) для препятствования образованию конденсата
Подобный дымоход называют долговечным и надежным. Его часто рекомендуют для монтажа в частном доме, когда дымоходную трубу нужно провести сквозь кровлю и перекрытия (особенно, если они сделаны из горючих материалов).

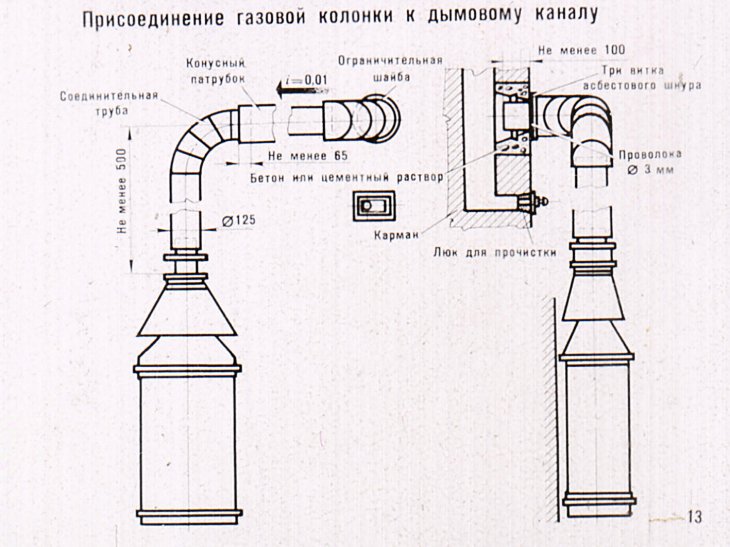

Изготовление и установка дымохода своими руками
Правила монтажа отводных каналов едины для колонок любого типа и года выпуска.
Перед началом работы рекомендуется проконсультироваться со специалистами. Следует помнить, что подключение колонки могут проводить только сотрудники сертифицированной службы.
Из каких материалов лучше сделать
На монтаже дымохода для водонагревателя экономить нельзя. Во-первых, дешевые изделия быстро приходят в негодность. Во-вторых, они не отличаются той производительностью, которая требуется для эффективного отвода продуктов горения.
Целесообразно останавливаться на материалах, отвечающих следующим критериям:
- прочность;
- устойчивость к коррозии;
- водонепроницаемость;
- огнеупорность;
- долговечность;
- гибкость и эластичность.

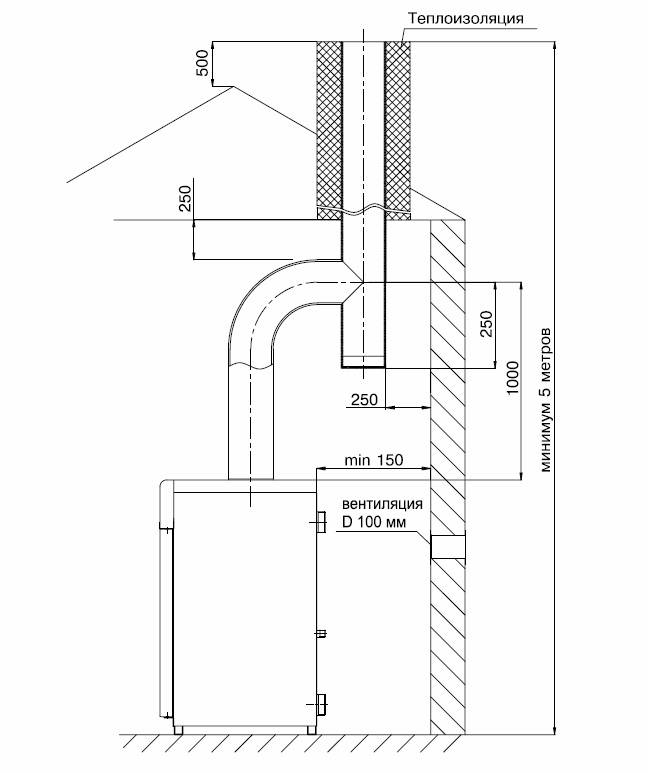

Чертеж и схемы
Схемы составляются на персональном компьютере или отрабатываются на бумаге. Предварительно делаются замеры стен, потолков и крыши.
Чертеж делается в масштабе, чтобы иметь возможность точно определить соответствие конструкции требованиям СНиП. Кроме этого по схеме проводится расчет необходимых материалов для изготовления канала удаления дыма из водонагревательной колонки.

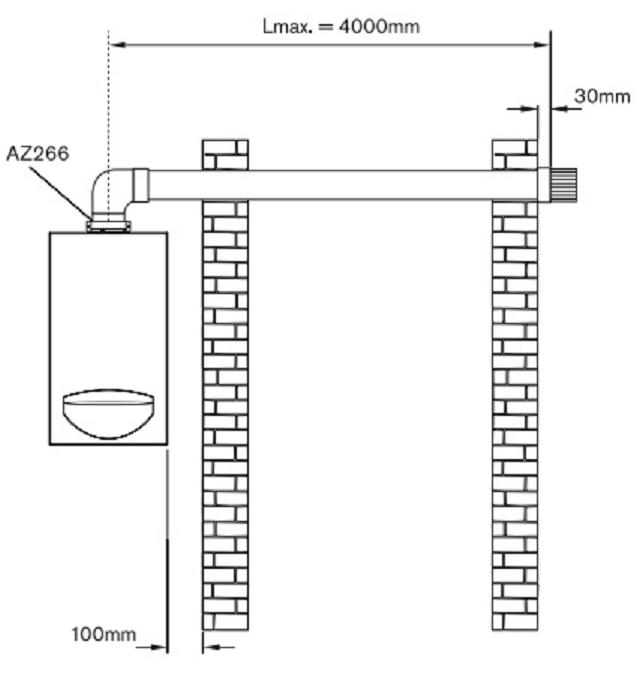

Расчет размеров
При проведении расчетов необходимо учесть, что для водонагревателей с вертикальным патрубком необходимо обеспечить не меньше 250 см вертикального канала.
Кроме этого, необходимо учесть следующие нюансы:
- диаметр дымохода не меньше сечения патрубка;
- количество углов не более трех;
- общая длина горизонтальных участков не больше 300 см;
- обязателен небольшой уклон в стороны колонки;
- допускаемый уклон при обходе элементов здания — 30 °.
Подключение воды
Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.
По холодной и горячей воде на линиях обязательно установите запорную арматуру – шаровые вентили.
Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.
Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.
Трубы подводятся одним из перечисленных вариантов:
- Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
- Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.
Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.
Схема подключения воды
Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.
Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.
Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.
Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.
Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.
Что вызывает опасения?
Для некоторых монтаж натяжных потолков в кухне с газовой колонкой представляется совершенно невозможным. Такое мнение бытует у многих людей и вызвано оно неправильным представлением о пленке, которая идет как основа для потолка. Рассмотрим наиболее часто встречающиеся опасения.
Горячо? Нет проблемы!
В кухне, как известно, иные условия, нежели в прочих помещениях. Это высокая влажность, перепады температур вследствие готовки и, наконец, наличие самих нагревательных приборов — газовой колонки и плиты. Поэтому материалы должны быть безопасными и негорючими. Так вот пленочные покрытия подходят для кухни абсолютно.
Пленка ПВХ, напротив, изначально рассчитана на монтаж при высокой температуре — плюс 70 градусов. Столько дает тепловая пушка, вследствие чего пленка нагревается, становится более мягкой, эластичной, растяжимой. Когда же закрепленное полотно остывает до нормальных значений, оно натягивается, становится ровным и сильно натянутым.
Но, быть может, при нагреве в кухне газовой колонки пленка может провиснуть? Это тоже исключено. Нагрева в 70 градусов практически невозможно добиться без специального оборудования, а самые раскаленные массы воздуха могут скапливаться только непосредственно возле горящих конфорок.
Грибок, влажность, конденсат
Часто люди опасаются, что пленка будет покрываться конденсатом, так как она не дышит и влагу не впитывает. Кроме того, под ней может завестись грибок, плесень. То касается тканевых полотен, то тут опасения совершенно беспочвенны: тканевый потолок может дышать, поэтому конденсат под ним не собирается, плесень не образуется.
Что касается пленки, то с ней ситуация может осложниться, если:
- изначально черновой потолок был поражен грибком;
- случаются протечки на потолке, стенах или в надпотолочном пространстве есть труба холодного водоснабжения, на которой скапливается конденсат.
- влажность часто бывает повышенной.
Если помещение сырое и плесень уже была, то перед установкой натяжного потолка нужно максимально тщательно зачистить и обработать поверхность пораженного основания препаратами от плесени. Избежать проблем в будущем поможет вентиляция. Во всех влажных помещениях (ванной комнате, на кухне и пр.) рекомендуется устанавливать виниловый потолок с оборудованием вентиляционных отверстий. В качестве профилактики специалисты советуют регулярное проветривание помещения.
Как получить разрешение на использования газовой колонки
Все что касается газоснабжения, регулируется Федеральным законом «О газоснабжении в РФ» №99-Ф3, действующим от Так как газ является источником повышенной опасности, то и требования к установке любых газовых приборов особые.
Важно! Если вы собираетесь устанавливать колонку вместо другой модели, то вам не придется снова получать разрешение в газовой службе. В таком случае требования относятся к самой колонке
Техника должна быть допущена к установке органами газовой службы и сертифицирована.
Итак, последовательность ваших действий:
- Первым делом вам нужно пойти в ЖЭК и взять заверенные копии схем и планов систем водоснабжения, газоснабжения и дымоходов.
- Далее направляйтесь в пожарную инспекцию за акт о техническом состоянии дымохода.
- Закажите проект об установке газовой колонки (чаще всего этим занимается газовая служба, услуга платная).
- Если вы живете в многоэтажном доме, то потребуется разрешение от городской администрации на переоборудование квартиры.
- После сбора документов и приобретения колонки, направляйтесь со всеми документами, паспортом на устройство и бумагами на жилье в газовую службу для подачи заявления на установку.
Если все в порядке, то в кратчайшие сроки сотрудники газовой службы придут к вам для установки колонки.
Если для установки колонки необходимо проводить отдельную линию, то документов и времени понадобится еще больше. За подробностями и нюансами оформления обращайтесь в газовую службу.
Выбор материала трубопровода
Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.
Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.
В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.
Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется
Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее
Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

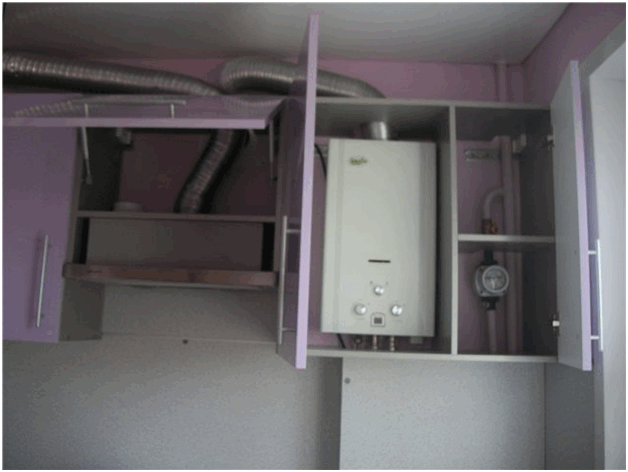

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.
Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

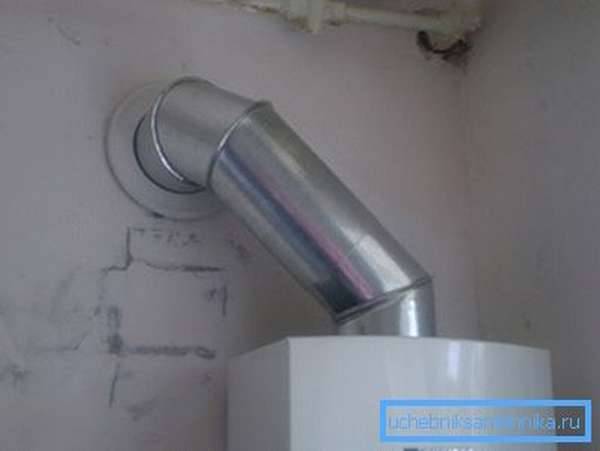

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.
Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.
Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.
