Калькулятор расчета длины нагревательного кабеля

Резистивный нагревающий кабель

Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.

Резистивные кабели – просты, надежны и неприхотливы

Основными характеристиками резистивных кабелей являются:

Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение.

напряжение питания и мощность

Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex DTIP?18, длиной в 22 метра имеет мощность 360/395 Ватт соответственно.
Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В

Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м.

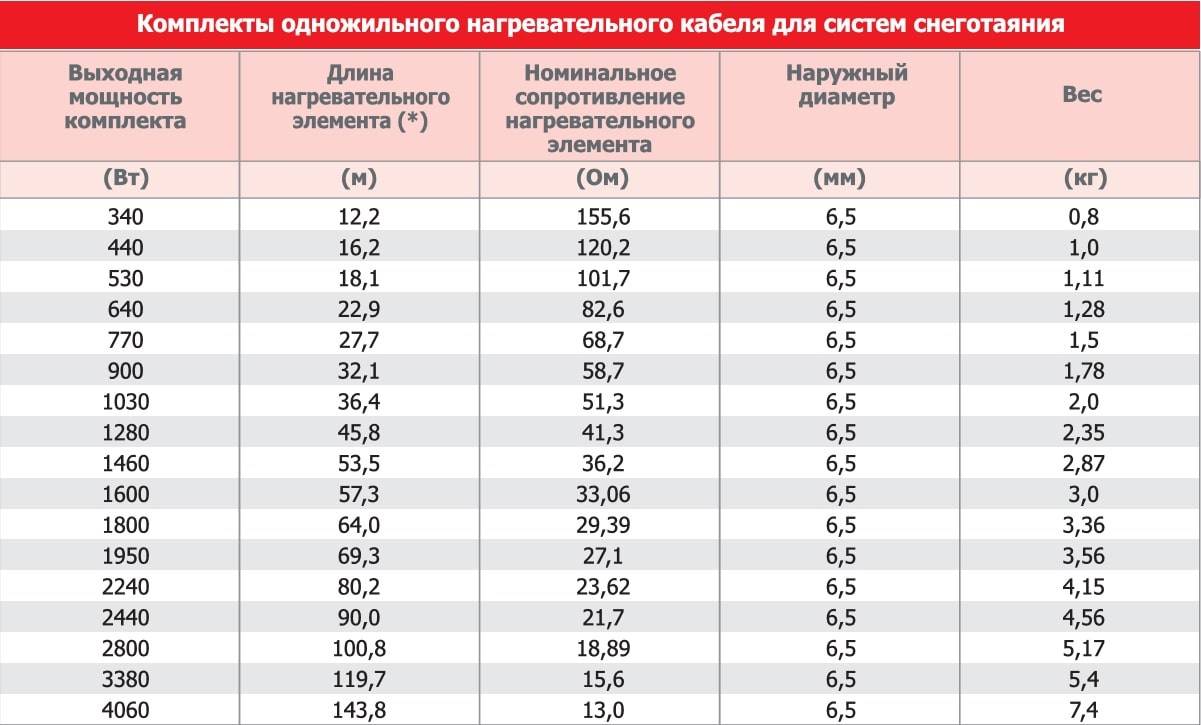

Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано в последующих разделах.

Нагревательные маты

Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!

Нагревательные маты очень удобны в расчетах и монтаже

Основными характеристиками нагревательных матов являются:

  • Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата.
  • Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м.
  • Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 ме2р квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2.

Особенности кабелей КДБС и ВЕТ

Нагревательные кабели ВЕТ и КДБС не требуют подключения корректирующего энергетического оборудования, они работают от обычной электрической сети. Особых различий между этими изделиями не наблюдается. Оба кабеля питаются током гражданской электрической сети. Линейная мощность примерно одинакова (ВЕТ – 45 Вт/м, КДБС – 40 Вт/м). Сопротивление изоляционного слоя одно и то же – 103 Мом/м. Допустимый радиус у КДБС немного больше, чем у ВЕТ – 35/25 мм. Номинальный диаметр – 6/7 мм.

Обратите внимание! Кабель ВЕТ реализуют отрезками от 3,3 до 85 м. Провод КДБС поставляют в продажу отрезками от 10 до 150 м

Разновидности проводов

Визуально кабель для прогрева бетона не отличается от остальных проводов. В нем находится одна жила. При бетонировании добиваются температуры в 55 градусов. Провод пропускает максимально предельную силу тока — до 16 А. Гибкость изделия достигается благодаря сечению жилы — от 0,5 до 3 мм. Один кубический метр бетона можно прогреть проводом длиной 55 метров.

Среди разнообразия видов прогревочного кабеля выделяют:

  • ПНСВ;
  • ПТПЖ.

Провод ПНСВ имеет невысокую стоимость, поэтому пользуется большой популярностью. Аббревиатура расшифровывается как «провод нагревательный стальной виниловый». Первые две буквы определяют назначение изделия, третья — материал, из которого изготовлена жила, четвёртая — тип изоляции.

После загрузки бетона могут возникнуть некоторые проблемы, но их можно устранить с помощью кабеля сечением 3 мм. Изоляция у провода довольно прочная, поэтому она не повредится при уплотнении раствора. Интенсивная застройка часто вызывает перекос фаз, что приводит к некачественному электропитанию.

Провод ПТПЖ изначально использовался для подключения акустической аппаратуры. Это двужильный элемент, который мало отличается от ПНСВ. Его сечение колеблется от 0,5 до 1,2 мм, оплётка — оцинкованная. Работать с ним можно при температуре не ниже 30 градусов. Необходимо соблюдать радиус в 10 мм при изгибе провода. Тонкий ПТПЖ предназначен для конструкции тёплого пола, более толстый кабель необходим при прогреве монолитных сооружений.

Какие виды бывают

Линейный резистивный кабель. Конструкция такого обогревающего шнура состоит из нескольких токопроводящих жил, которые находятся в изоляционной обмотке. Так как этот тип рассчитан на конкретный объем выделяемого тепла, то его нельзя резать по длине. Если его укоротить, то будет нарушено распределение мощности, что приведет к перегреванию шнура. Подбирается исходя из длины водопровода в частном секторе. Если у линейного резистивного греющего шнура длина выше требуемой на несколько метров, то их можно пустить по конструкции спиралью.

Зональный резистивный кабель. Его структура представляет собой только две линейно проводящих переменный ток жил. Поверх изоляции по спирали намотана электропроводная нить с высоким уровнем сопротивления. Нить замыкается через метр на основные проводники. Напряжение на жилах также перераспределяется на электропроводную нить, и тогда электрический ток осуществляет обогревание водопроводной трубы.

Саморегулирующийся кабель. Саморегулирующаяся конструкция греющего шнура является более сложной, чем другие виды. В основе находится два медных параллельно расположенных проводника. Между ними размещена прослойка из смеси устойчивых полимеров, а также угольной пыли. Эта прослойка проводит переменный электрический ток, номинальная мощность которого способна обогревать трубопровод при значительном понижении температуры.

Когда на саморегулирующийся кабель подается переменный ток, проходя напрямую через угольно-полимерную прослойку, он разогревает водопровод по всему периметру. Данный вид обогревающих систем является самым распространенным и наиболее эффективным, благодаря эргономии, надежности, устойчивости. Также он удобен тем, что его длину можно произвольно регулировать, отрезав необходимое количество метров, и при этом он не будет перегреваться при подключении.

Если вы делаете обогревание водопровода своими руками, то для частного дома достаточно подобрать саморегулирующийся греющий кабель с мощностью около 50 ватт на метр. Обычно такая конструкция устанавливается на небольших участках. При выборе обогревающего шнура можно проконсультироваться со специалистами. Если вы объясните им, в каких условиях будет эксплуатироваться конструкция, и какой толщины будет труба для водоснабжения, то они смогут помочь подобрать подходящий вид провода.

Какой тёплый пол лучше: водяной или электрический?

Вообще, лучше водяной, в любом случае, потому как, он более надёжный и долговечный. У электрических полов есть один большой минус – они не выдерживают на себе тяжёлой мебели. Подчёркиваем – тяжёлой, например, кухонного гарнитура. Если он будет стоять на электрической разводке, то со временем случится термический перегрев и весь пол перестанет функционировать.

И исправить такую поломку совершенно невозможно (впрочем, как и найти перегоревшее место), нужно снимать полностью всё покрытие и менять систему подогрева. И, ладно ещё, если речь о ламинате, который можно разобрать и собрать, а, если плитка? Её никак не снимешь без сколов, это просто невозможно.

Многие поступают таким образом: рассчитывают те места, где будет стоять мебель и это место оставляют свободным. Но, в этом случае вам надо быть готовым к тому, что никаких перестановок вы делать уже не будете.

А водяной – прочный, очень практичный, но и у него есть свои «но».

В многоквартирных домах его нельзя сделать, так как, лишние трубы могут привести к разбалансировке всей системы или отъёму тепла у соседей. Также, чтобы проложить трубы по полу необходимо полностью снять все батареи, поэтому, такой вариант подходит, если вы планируете оборудовать всю квартиру так, а не только кухню.

Потом, нагрев воды в случае центрального отопления – просто лотерея. Сегодня топят хорошо, а завтра – батареи еле тёплые. И, если радиатор на стене точно отдаст минимальное тепло, то пол – куда хуже, ведь трубы закрыты толстым слоем стяжки и кафелем…

Нет, конечно можно сделать и вовсе на «широкую ногу», поставив свой, индивидуальный котёл отопления. Но это дорого, очень дорого.

Ну и самое главное, на такой вид работ надо получать разрешение, что не всегда возможно даже за взятку.

Поэтому, трижды подумайте, если решили делать такой пол в квартире. Сначала узнайте, дадут ли вам добро коммунальные службы и только потом действуйте.

И ещё: водяной пол «съедает» высоту помещения, причём, довольно существенно, примерно на 15 сантиметров. Для «сталинки» с трёхметровыми потолками – это вовсе не проблема, а вот для «хрущёвки» – уже не самый лучший вариант.

Высота потолка в квартирах той эпохи – всего –то 2.20 метров. Ну и куда ещё сокращать?

Сравнительная характеристика видов полов

 ПленочныйКабельныйВодныйСтержневой
Напольное покрытие.Любое покрытие, включая плитку.Ламинат, ковролин, паркет, дерево.Все типы пола, за исключением плитки.Любое покрытие. Допустимо использование различных типов стяжек или плиточного клея.
Сложность монтажа.Простой.Простой.Сложный.Простой.
Способ укладки.Пленка в стяжку не укладывается, монтаж непосредственно под покрытие пола.В стяжке не нуждается.Желательно устанавливать под стяжку толщиной не менее трех миллиметров.Стержневой пол — в стяжку или плиточный клей.
Максимальная мощность.220 Вт/м2160Вт/м2110 Вт/м2260 Вт/м2
Использование в качестве основного источника отопления.ДаДополнительный источник отопленияДаДа
Ввод в эксплуатацию.Пленка может подключаться сразу после монтажаЧерез несколько часов, после  просушивания клеяСразу же после монтажа и подключения к стояку или системе отопления.Сразу после монтажа и просушки стяжек.
Толщина укладкибез напольного покрытия.0,340 ммТолщина сетки нагревательного мата — 1 мм, кабеля — 3 ммМожет варьироваться от 0,5 до 4 сантиметров.Средняя толщина — 2-3 миллиметра.
Возможность укладки на любые поверхности(стены, потолок).Можно укладывать на любые поверхности.Пол, стены.Только пол.Любые поверхности.
Возможность придать форму, чтобы обойти мебель.Пленку можно резать.Да.Нет.Есть, но в ней нет необходимости.
Диапазон регулировки температуры.До +70°СДо +70°СДо +70°СДо +80°С
Температура рабочей среды.от -30°С до +70°Сот -30°С до +70°Сот -30°С до +70°СОт -40°С до           +70°С
Экономичность энергопотребления.ВысокаяСредняя ВысокаяНизкая
Равномерность прогрева.Равномерно прогревает всю площадь кухни.Комфортная циркуляция воздуха.Комфортная циркуляция воздуха.Равномерно прогревает всю площадь кухни.
Срок службы.>30 лет>20 лет>10 лет>25 лет
Гарантия15 лет20 лет10 лет25 лет
Возможность переустановки в другое помещение.естьнетнетесть

Рекомендуем принимать решение исходя из данных, представленных в этой таблице. Таким образом вы сможете взвесить все характеристики и определить, какой вид теплого пола максимально вам подходит.

Особенности монтажа

Использовать греющий кабель для труб можно двумя способами: Наружное применение, когда элементы располагаются на наружной поверхности магистрали. Внутреннее расположение. В этом случае прогревающий элемент располагается внутри трубопровода.

При наружном устройстве саморегулируемый проводник, в зависимости от диаметра труб, располагают двумя способами:

  • линейное расположение – саморегулируемый провод располагается линейно, вдоль прогреваемого участка и используется, в основном, для защиты магистралей малого диаметра;
  • спирально-навитое расположение – для защиты трубопроводов большого диаметра и участков, подверженных сильному воздействию отрицательных температур.

Если вы используете саморегулирующий греющий кабель для труб, располагая его внутри системы водопровода, проводник необходимой длины вводится в защищаемый участок через фитинг (в большинстве случаев тройник) с применением проходного обжимного сальника, исключающего протечки воды в месте прохода. Расположение элемента осуществляется по ходу движения воды. Концевая заглушка при внутреннем расположении должна иметь герметичное исполнение.

Располагаемый внутри трубы элемент должен отвечать следующим требованиям:

  • наружная изоляция, при контакте с водой не должна выделять вредных или токсичных веществ;
  • электрическая защита должна соответствовать показателю не ниже IP68;
  • система прогрева должна иметь герметичную оконечную муфту.

Монтаж саморегулируемых кабелей для обогрева труб происходит в несколько шагов:

  1. Определение зоны требующей термической защиты и необходимой длины греющего элемента.
  2. Определение или устройство точки подключения к источнику электроэнергии.
  3. Работы по устройству концевой муфты на греющем проводнике и муфты перехода к токоподводящей линии.
  4. Расположение саморегулируемой системы на трубопроводе или внутри трубы.
  5. Теплоизоляция прогреваемого трубопровода, во избежание потерь тепла и нерационального потребления электроэнергии.

Технология прогрева кабелем ПНСВ

Для эффективного прогрева необходима точная регулировка мощности. В противном случае недостаточный или чересчур сильный нагрев прогревочного провода может вызвать разрушение монолита. При перегреве изоляционная оболочка может расплавиться, и жилы проводов тогда войдут в контакт с арматурой, вследствие чего произойдёт короткое замыкание. Чтобы это не происходило, применяют специальные схемы подключения греющего проводника.

Варианты схем подключения

В результате теоретических разработок и опытных исследований было определено напряжение величиной 70 вольт, при котором ПНСВ наиболее эффективно «работает» с твердеющим раствором. Для создания оптимальных условий обогрева потребуется понижающий трансформатор.

Трансформаторная понижающая подстанция

Перед монтажом электропроводки делают расчёт длины провода. Затем определяют схему укладки и способ подключения кабеля, величину рабочего выходного напряжения с учётом объёма бетонного раствора, окружающей температуры и габарита монолитной конструкции. Чтобы не погрязнуть в сложных расчётах, пользуются онлайн калькулятором, который учитывает все вышеперечисленные параметры. Используют две самые распространённые схемы укладки и подключения кабеля: это звезда и треугольник.

Варианты подключения

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

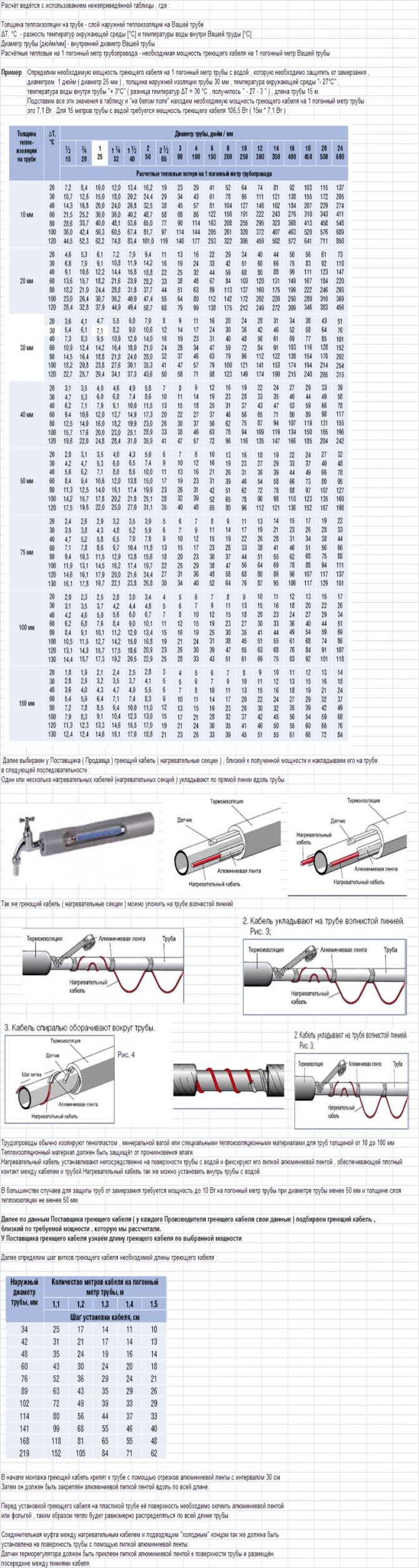

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

Расчет системы обогрева резервуаров греющим кабелем

Греющий кабель для кровли и водостоков

Обогрев водопровода греющим кабелем

Калькулятор длины кабеля

Расчет длины карбонового кабеля — это просто!

Вносите такие данные:

  • напряжение, которое используете (12 Вольт, 220 Вольт или любое другое, какое используете)
  • длину отрезка карбонового греющего кабеля в метрах (10 метров, 5 метров, 20 метров, 1 метр или любую другую, какую хотите)
  • сопротивление кабеля на метр (9,5 Ом/метр, 17 Ом/метр, 33 Ом/метр, 66 Ом/метр, 141 Ом/метр, 400 Ом/метр) — у нас Вы можете купить кабель с такими сопротивлениями

Получайте такие результаты:

  • Мощность отрезка в Ваттах (сколько такой отрезок будет потреблять электроэнергии)
  • Мощность одного метра отрезка (этот показатель не должен превышать 25 Вт/метр согласно нашим рекомендациям)
  • Сила тока в Амперах
  • Температура нагрева отрезка (этот показатель не должен превышать 120 градусов Цельсия согласно нашим рекомендациям)

После того, как Вы подобрали нужную длину греющего кабеля и нужное сопротивление, можете смело заказывать его у нас в любом количестве. В комплекте поставки Вы получите набор зажимных гильз и термоусадочной трубки (эти элементы понадобятся для соединения греющего кабеля Tescabo с электрическим проводом путем обжима). Такое соединение можно сделать собственными руками за 5 минут:

  1. Одеваете кусочек (пару сантиметров) термоусадочной трубки на конец карбонового кабеля
  2. Одеваете гильзу на конец карбонового кабеля (прямо на карбоновое волокно, так как оно будет проводить ток)
  3. Вставляете холодный конец (электрический кабель) в гильзу с другой стороны
  4. Зажимаете гильзу
  5. Подтягиваете термоусадку на место зажима
  6. Нагреваете термоусадку. Под воздействием температуры она обожмет место стыка и загерметизирует стыковку
  7. Соединяете второй конец карбонового кабеля со вторым холодным концом таким же способом
  8. Готово.

Если Вы хотите сделать так, что несколько отрезков будут соединяться в одну систему, то нужно подключать их путем параллельного соединения.

С калькулятором Tescabo расчет длины карбонового кабеля можно произвести за 5 секунд!

Источник

Способы подключения и монтажа

Очень важно проложить саморегулируемый провод по всей длине трубы. Не должно быть мест, где по той или иной причине изделие не соприкасается с поверхностью трубопровода (внешний монтаж). К системе необходимо подсоединить реле

К системе необходимо подсоединить реле

Именно оно будет отвечать за контроль температуры. Пользователь сможет выставить подходящие температурные показатели в зависимости от изменений во внешней среде

К системе необходимо подсоединить реле. Именно оно будет отвечать за контроль температуры. Пользователь сможет выставить подходящие температурные показатели в зависимости от изменений во внешней среде.

После того как кабель установлен, монтируется изоляция и утеплитель. Естественно, что конструкцию необходимо заземлить.

Главное, чтобы на провод не оказывалось растягивающее усилие, превышающее 25 килограмм. Сама труба должна быть надёжно изолирована. Протечки и повреждения — недопустимы.

Также нужно избегать соприкосновения с острыми предметами, способными нарушить целостность изоляции. Пересечение кабеля может привести к необратимым поломкам. Есть два типа монтажа:

  • Внутренний — самогреющий кабель проталкивается внутрь трубопровода. Труба обматывается алюминиевым скотчем. Ввод происходит посредством сальника.
  • Внешний — кабель укладывается линейным или спиральным методом, фиксируется при помощи специальной ленты.

Если провод для прогрева водопровода прокладывается поверх трубы, то расчётная мощность должна быть в районе 17 Вт/м. При монтаже внутри данный показатель колеблется на уровне 10 Вт/м.

Подключается оборудование довольно-таки просто. В случае отсутствия оплётки, достаточно запитать кабель от сети. Если есть заземляющий экран, то он подключается к земле.

После чего остаётся вставить штекер в розетку. Если же провод надёжно запакован, то нужно снять наружную оболочку и скрутить экранирующую оплётку, чтобы добраться до матрицы.

Потом освобождаем жилы, концы вставляются в гильзы, полученная конструкция фиксируется.

Общие сведения по результатам расчетов

1. Общий тепловой поток — Количество выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

2. Тепловой поток по направлению вверх — Количество выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

3. Тепловой поток по направлению вниз — Количество «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

4. Суммарный удельный тепловой поток — Общее количество тепла, выделяемого системой ТП с 1 квадратного метра.

5. Суммарный тепловой поток на погонный метр — Общее количество тепла, выделяемого системой ТП с 1 погонного метра трубы.

6. Средняя температура теплоносителя — Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

7. Максимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.

8. Минимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТП.

9. Средняя температура пола — Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

10. Длина трубы — Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

11. Тепловая нагрузка на трубу — Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

12. Расход теплоносителя — Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

13. Скорость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

14. Линейные потери давления — Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000 Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

15. Общий объем теплоносителя — Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Смежные нормативные документы:

  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
  • СП 29.13330.2011 «Полы»
  • СП 71.13330.2017 «Изоляционные и отделочные покрытия»
  • СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»
  • СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена»

Характеристики ПНСВ

Провод СИП 3

Для обогрева бетона греющими проводами применяют несколько типов проводной продукции. Обычно монолит холодный период года греют прогревочным проводом ПНСВ. Сочетание букв ПНСВ надо понимать, как нагревательный провод с жилами из стали и изоляционным покрытием из ПВХ. Достоинства кабеля – это его доступность и бюджетная цена.

На сегодня всё большую популярность приобретают кабели для прогрева бетона марки ВЕТ (производство Финляндии) и КДБС отечественного изготовления. В отличие от ПНСВ, их не нужно подключать к дополнительному регулирующему оборудованию в виде трансформатора. Несложная схема подключения делает кабели наиболее привлекательным средством обогрева. Они подключаются непосредственно к источнику тока 220 вольт.

ПНСВ

Расчет электрической системы теплого пола

При самостоятельном проектировании системы электрических теплых полов иногда забывают о том, что не всякая электропроводка выдержит нагрузки от мощного потребителя энергии. Вдобавок не всякая энергоснабжающая организация выдаст технические условия на выделение требуемой мощности. Именно поэтому проект электроснабжения и получение всей разрешительной документации необходимо доверить профессионалам, а сосредоточиться только на том, что по силам сделать самому.

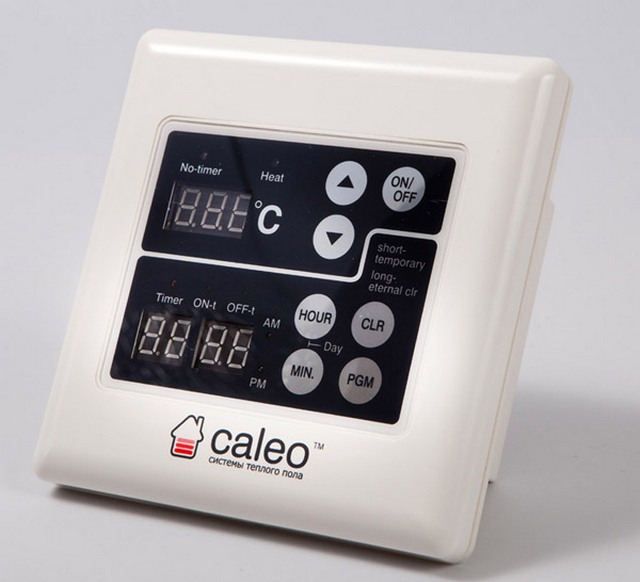

Выбор терморегулятора

Сердцем системы теплых полов является терморегулятор, который следит за температурой поверхности или воздуха, или за тем и другим одновременно, — и на основании этого производит включение или отключение контуров обогрева. Кроме этого, терморегулятор может иметь встроенный таймер и включать обогрев в назначенное время или иметь программу включения в определенные дни недели и часы. В терморегуляторах бывают еще и другие полезные и бесполезные функции. При его выборе, прежде всего надо руководствоваться набором правил:

Без терморегулятора немыслима работа электрического теплого пола

  • Каждый производитель любой системы теплых полов всегда рекомендует определенные модели терморегуляторов и работающих с ними датчиков. Лучше этими рекомендациями не пренебрегать.
  • Все терморегуляторы могут работать только с определенным током нагрузки: 10 A– для обогревателей с установленной мощностью до 2300 Вт, и 16 Aс Pуст?2300 Вт. Именно по этим показателям прежде всего и надо выбирать терморегулятор.
  • Если планируется использовать систему теплый пол только для комфорта, то нужно выбирать терморегулятор с датчиком температуры пола.
  • Если теплый пол используется в целях полного отопления, то необходимо использовать терморегулятор с датчиком температуры воздуха или с комбинацией датчиков температуры пола и воздуха.
  • Для работы систем отопления с деревянным покрытием обязательно использовать терморегуляторы с комбинацией датчиков температуры воздуха и пола.
  • Если в близлежащих помещениях тоже планируется система электрических теплых полов, то целесообразно использовать многозональный терморегулятор с выносными датчиками.

Общие правила проектирования электропроводки теплого пола

При проектировании электропроводки теплого пола следует обязательно учесть несколько правил:

  • Все соединения кабелей системы теплый пол между собой и с электропроводкой должны выполняться только на специальных клеммах, на контактах терморегуляторов, в распределительных коробках и электрических щитах. Следует избегать любых соединений в конструкции пола кроме тех, что неизбежны, и рекомендованы производителем.
  • Экраны нагревательных кабелей и матов должны соединяться с проводом защитного заземления (PE) и должны быть включены в общую систему уравнивания потенциалов – СУП.
  • Питающие провода и кабели должны быть площадью поперечного сечения не меньше, чем подводящие «холодные» концы нагревателей теплого пола. При установленной мощности до 2300 Вт площадь поперечного сечения медного провода должна быть 1,5 мм2, а свыше 2300 Вт – 2,5 мм2.
  • Для защиты человека от поражения электрическим током обязательно применение устройств защитного отключения (УЗО) с дифференциальным током срабатывания не более 30 мА, а для санузлов – 10 мА. Не менее 1 раза в месяц необходимо проводить испытание УЗО.

Без УЗО эксплуатация электрических теплых полов запрещена

  • Проводка для питания системы электрического теплого пола должна быть проложена непосредственно от электрощитов или вводно-распределительных устройств (ВРУ) до терморегуляторов. При этом в щитах для защиты проводки обязательно должны стоять автоматические выключатели: для медных кабелей с площадью поперечного сечения 1,5 мм2 номиналом в 10 A, а для 2,5 мм2 – 16 A.
  • Если нагревательные элементы теплого пола укладываются на металлическую сетку, то она обязательно должна быть подключена к общей системе уравнивания потенциалов.

Итоги

  • Рассчитать теплый пол электрический вполне по силам самостоятельно, пользуясь рекомендациями производителя оборудования.
  • Электрический теплый пол является системой повышенной опасности, поэтому при проектировании и монтаже обязательно руководствоваться Правилами устройства электроустановок последней редакции.
