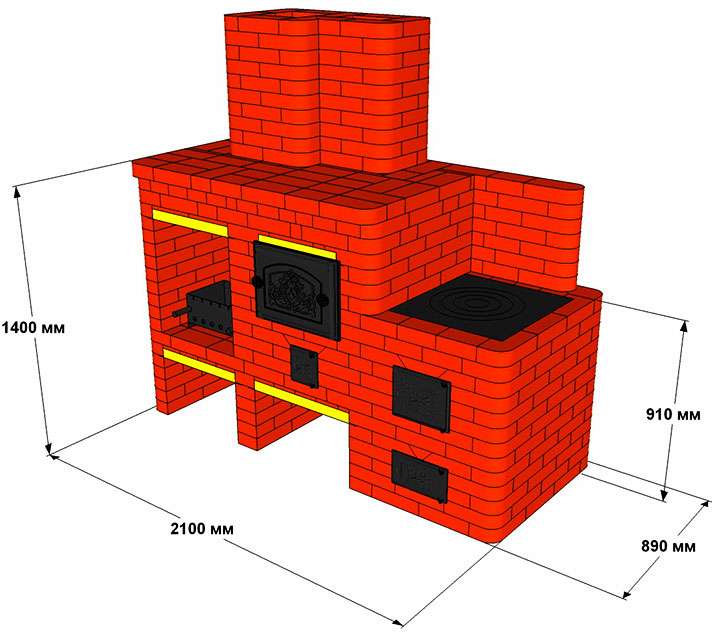

Правильное завершение кладки дровяной печи для дачи
На этом кладка уличной печи практически завершена, но осталось несколько технологических моментов. Колосниковые решетки и колосники должны быть расположены ниже топочного отверстия на 7-14 мм. Между решеткой и кладкой дровяных печей по всему периметру следует оставлять зазор не менее 5-10 мм, заполнив его золой или песком, чтобы расширяющийся металл при нагревании не повредил кладку. При укладке колосниковых решеток рекомендуется соблюдать наклон в сторону дверцы на 2-3 см, что обеспечит скатывание несгоревшего топлива от задней стенки на решетку. Прорези решетки необходимо размещать вдоль топливника (от дверки к задней стенке).
Правильная кладка печи подразумевает, что сооружение нужно высушить естественным, в крайнем случае — искусственным способом. В процессе сушки все задвижки должны быть открыты круглые сутки. Трубу можно закрывать только на время грозы. На такую сушку требуется примерно 10-12 суток.
Искусственная сушка проходит быстрее. Для этого необходимо протопить печь с постепенным увеличением количества сухого топлива: стружки, соломы, щепы, мелко наколотых дров. Запрещено производить сушку печи, сжигая сразу большое количество дров, так как вода в кирпиче, превращаясь в пар, может разрушить кладку.
Первая закладка топлива не должна превышать 20-25% от необходимого для нормальной топки количества. Для второй топки объем топлива можно увеличить до 30-40%, для третьей — до 60-70% и т. д. до полной нормы. После каждой топки все приборы печи должны быть открыты, а температура ее наружной поверхности не должна превышать 50-60 °С.
Кладка печи для дачи и сушка считается завершенной, когда на поверхности печи перестают образовываться сырые пятна, а на задвижке отсутствуют следы конденсата.
В различных отделах печи могут использоваться и разные кладочные растворы
Так как рассматривается кладка только дымохода, нужно определиться с раствором, применяемым в зонах под номерами от 7 до 11. Если в конструкции печи предусмотрен труба коренного типа, то подлежит рассмотрению и зона №3.
- Итак, зона № 3 – это два первых ряда дымохода коренного типа, которые укладываются на бетонный фундамент и находятся под чистовым полом. Так как эти ряды являются основой кладки всего строения дымохода, они должны иметь достаточную прочность и стойкость к высоким нагрузкам. Поэтому для их укладки используется песчано-цементный раствор, который замешивается в пропорциях 3:1 или 4:1. Некоторые печники предпочитают добавлять в него ½ части извести, которая сделает смесь более пластичной.
- Зона № 7 – это два первых ряда насадной трубы, которые расположены сразу сверху печи. Эта область называется истоком дымохода, температура в нем достигает 355÷400 градусов. Кладка истока осуществляется на глиняно-песчаную смесь.
- Зона № 8 – распушка трубы дымохода находится в жилом помещении под самым потолком, перед проходом конструкции через чердачное перекрытие. Иногда этот элемент конструкции может охватывать и сам проход, а заканчивается в чердачном помещении. Температура в этой области может достигать также 355÷400 градусов, поэтому кладку производят тоже на глиняно-песчаный раствор.
- Зона № 9. Для этой области можно использовать песок или керамзит, а также глиняно-песчаный раствор. Эта зона трубы называется разделкой и служит для того, чтобы обезопасить горючие материалы перекрытия от перегревания. Для создания разделки, вокруг трубы сооружается металлический короб, а затем заполняется одним из выбранных материалов. Другим вариантом разделки является утолщение в этом месте стенок трубы.
- Зона №10 – шейка трубы находится в чердачном помещении и выходит на улицу, поэтому испытывает большие нагрузки от перепадов температур и влияния внешних факторов. Для этого участка трубы чаще всего используется песчано-глиняный раствор с добавлением цемента.
- Зона № 11 – оголовок дымохода выкладывается из того же раствора, что и шейка трубы, или же просто с использованием цементно-песчаной смеси.
Состав кладочных печных растворов
Материалы для растворов должны быть хорошо очищены от различных примесей. Глина берется средней жирности, песок мытый и просеянный, известь – обязательно гашеная. Очистка сухой глины и песка производится с помощью просеивания через сито, изготовленного из сетки, имеющей ячейки 1×1 мм. Глина может быть очищена и после ее замачивания путем протирки через то же сито. Этот способ очистки более быстрый и эффективный.
Примерная рецептура различных растворов приведена в таблице:
| Типы растворов | Глиняный раствор | Известковый раствор | Цементный раствор |
|---|---|---|---|
| Используемые материалы | Расход материалов в частях | ||
| Песок | 4 | 2,5 | 3-4 |
| Шамотная глина | 1 | – | – |
| Обычная глина | 1 | – | – |
| Известь | – | 1 | – |
| Цемент М400 | – | 0,5 | 1 |
Так как глиняно-песчаный раствор является основным для кладки дымохода, его приготовление и стоит рассмотреть подробнее.

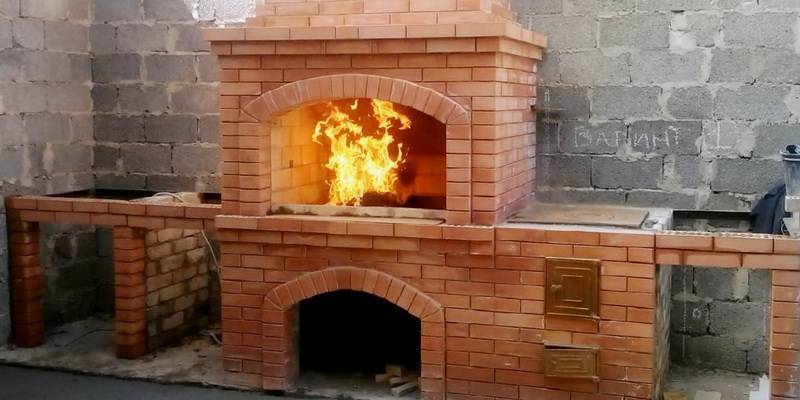

Кладка печи с котлом
Если вы решите углубиться в тему, то возможно, решите обустроить колпаковую печь Кузнецова, принцип работы которой заключается в свободном перетекании газов, что не требует дополнительной энергии извне. Чертежи есть в интернете. Здесь же будет рассказано о более простой конструкции. Итак, сначала необходимо залить фундамент, глубина которого составляет 50 – 70 см. На основу следует засыпать песок слоем 10-15 см, сверху укладывается щебень, гравий или строительный мусор, причем следует сохранить пространство 25-30 см для заливки цемента. Лучше всего раствор на фундамент готовить без использования песка, заменив его отсевом, соотношение составит примерно 1:6. Под стяжку и поверх нее следует настелить рубероид для гидроизоляции.
Затем следует сделать раствор глина + песок в соотношении 1:2,5, однако пропорции могут меняться зависимо от уровня жирности материала
Важно не оставить комки, а потому глина должна быть замочена с вечера. Если смесь сползает с мастерка, оставляя на нем небольшие полосы, то концентрация подходящая. До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором

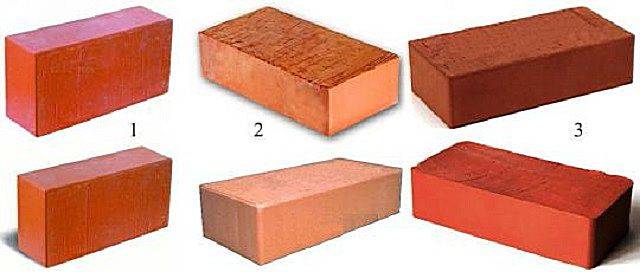

Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка
До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором. Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка.
Теперь делается топка, зольное отделение и поддувало. Крепление дверок осуществляется с помощью оцинкованной проволоки или полосы оцинкованной жести. Необходимо подрезать кирпич над дверцами с помощью болгарки, однако лучше всего один из них сделать клином, благодаря чему кладка не растрескается. Сделайте заранее на кирпиче выступы для котла, которые также можно вырезать болгаркой. Не стоит забывать, что по инструкции необходима ровная установка, а потому следует пользовать уровнем. Затем производится установка топки и задней части конструкции, где находится дымоход с прочисткой. Труба должна минимум на 50 см выступать над крышей.
Печи своими руками для отопления дома вы можете изготовить, не являясь в этом деле профи. Они универсальны и обладают высоким коэффициентом теплоотдачи. Большое преимущество в их автономности, поскольку они не зависят от внешних энергоисточников. Такие котлы могут иметь любые размеры в зависимости от площади отапливаемого помещения.
Разделка трубы в потолочном проеме
До начала кладки разделки (расширения) трубы нужно проверить горизонтальность кладки, определить, сколько рядов осталось до потолка, учесть высоту разделки, осадку, к примеру, бревенчатого дома. На рисунке показана разделка при размере газохода трубы 13,5×26 см в доме, уже давшем осадку. Если сделать на таком же уровне кладку разделки в новом бревенчатом доме, то после его осадки верхний ряд разделки окажется на чердаке, а место, где раньше была разделка, будет выглядеть как дыра. Значит, в новом доме, учитывая его вероятную осадку, разделку нужно начинать не менее чем на 7-10 см ниже потолка.

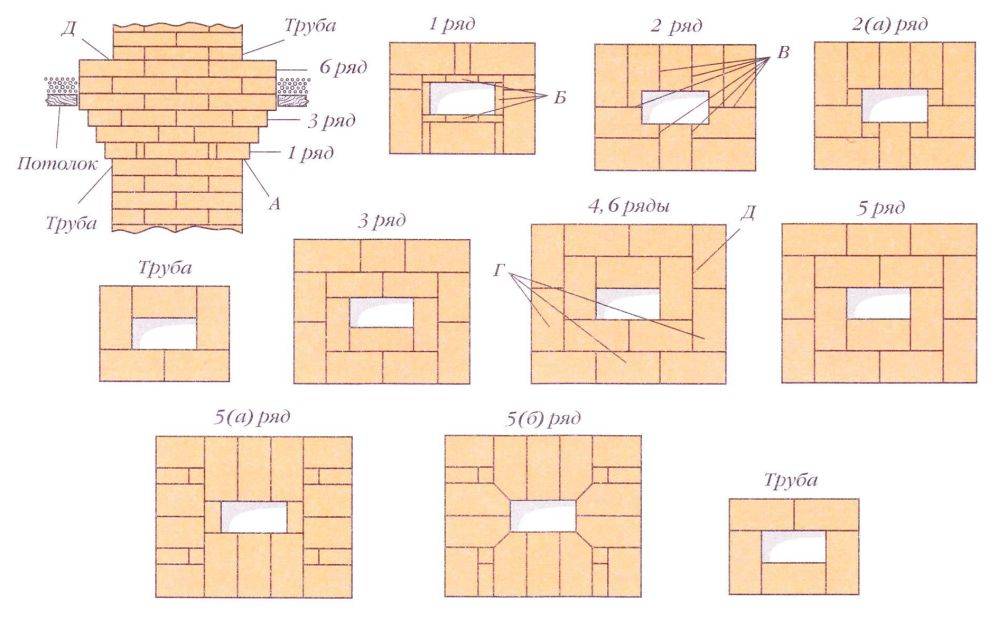

Разделка трубы в потолочном проеме при размере газохода 13,5×26 см
Следует учитывать, что у каждого материала разная осадка. В зависимости от высоты помещения и печи разделка будет начинаться на несколько сантиметров выше или ниже. Если разделка будет на один ряд ниже, то верхний напуск будет выглядеть немного шире, но так как это под потолком, то после кладки все ряды разделки будут смотреться одинаковыми по высоте. Существует правило: если не знаете размер осадки дома, то разделку лучше сделать ниже потолка. Удобнее разделку трубы делать в четыре напуска А до 3 см по шаблону, начиная кладку с угловых кирпичей и выравнивая сверху и сбоку ряда правилом. Размер газохода в разделке должен быть таким же, каким был в начале кладки (в стояке трубы), поэтому в 1-м ряду разделки изнутри нужно класть четвертки кирпича Б заподлицо с газоходом. Случается, что разделка без перевязки с центром отваливается, ведь на нее сверху могут наступить, когда ходят по чердаку. Поэтому связывать ряды с центром нужно обязательно.
Иногда советуют делать напуски в разделке более 6 см. Однако, при таком напуске кирпич от давления сверху просто выворачивается из кладки. Нужно знать, что при кладке разделки с напуском даже в 25 мм свисающий кирпич все равно старается наклониться над пустотой. Во 2-м ряду связывают кладку с серединой трубы. Его можно положить так, как положен ряд 2(a), где к трехчетверткам прикладываются квадратные кубики, но их труднее сделать. Напускающие 3-й и 4-й ряды хорошо начинать от газохода, тогда вокруг него кирпичи закрепятся с нижним рядом, и к ним легче класть наружные кирпичи вприжим с напуском, но все равно напускаемую часть кирпича нужно несколько секунд поддерживать, пока влага из раствора не впитается в кирпич. Внутренний шов будет хорошо удерживать кирпич от наклона.
Разделку делают в целях пожарной защиты, поэтому швы должны быть как можно тоньше. Тесаная или отколотая часть кирпича должна быть притерта (выровнена) плоскостью кирпича или наждачным камнем. Перед тем как что-то еще отколоть от уже отколотого кирпича, нужно сначала выровнять место откола. Лучше всего напуски в разделке в первых трех рядах делать по 32 мм. Эти напуски позволяют сделать постепенное с одинаковым шагом расширение трубы с каждой стороны в полкирпича плюс шов. В процессе разделки кладку 4-го ряда начинают от газохода из целого кирпича.
Во 2-м ряду есть шесть швов В от газохода до края разделки. Этот ряд ниже потолочного перекрытия, поэтому такие швы опасности не представляют. Но если эту кладку сделать в середине деревянного потолочного перекрытия, то при неполных швах и в случае трещин при неравномерной осадке фундамента печи существует опасность возникновения пожара. Чтобы этого избежать, возле частей сгораемого потолка разделку делают кольцами (3-6-й ряды) так, чтобы шов от газохода перекрывался серединой кирпича Г второго, наружного, кольца. Так как сверху потолка делают тепловую засыпку из сгораемых материалов (листья, опилки, торф и т. п.), то потолочную разделку кладут на один-два ряда выше засыпки.

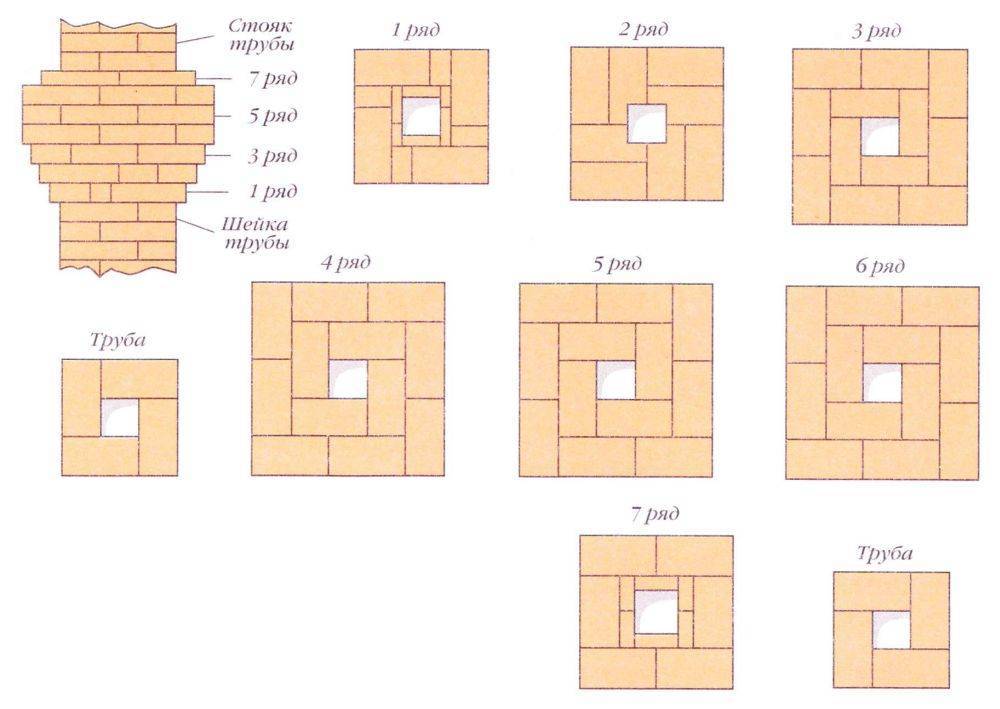

Разделка трубы в потолочном проеме при размере газохода 13,5×13,5 см
Кладку можно заканчивать так, как показано на обычных порядовках, но в таком случае верхние ряды в месте Д не будут связаны между собой и возникает такое ощущение, что они могут разойтись. Для надежности я делал кладку так, как показано на рисунках. Сверху такого ряда начинается труба, которая закрепит кладку разделки. Хорошо бы верх разделки закончить уступами по 6 см вокруг всей разделки, как это показано в 7-м ряду, где кладка разделки выполнена при размере газохода трубы 13,5×13,5 см.
Иногда при выполнении кладки в середине потолочного проема, когда последние в ряду кирпичи кладут друг к другу с тонким швом, создается неуверенность в прочности шва. В таком случае шов нужно уплотнить. Делают это так. Лезвие молотка всей шириной всовывают в шов между кирпичом и потолком и, наклоняя молоток, лезвием плотнее прижимают кирпичи друг к другу по их середине. До крыши кладут ровный стояк трубы.
Какой должен быть диаметр дымохода для печи?
Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.
Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.
Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.
Ошибки в монтаже дымохода
Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:
- Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
- Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.
Видео описание
В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:
- Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
- Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
- Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.
Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

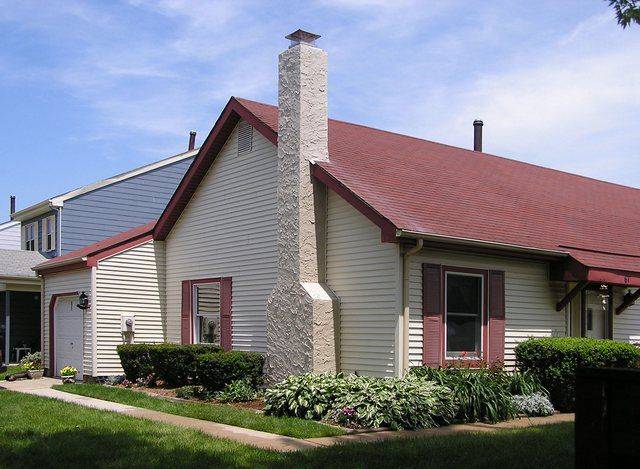

Советы специалистов
Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:
- если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
- слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);
Правила монтажа труб дымоходаИсточник krovgid.com
Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.
Срок эксплуатации наружного дымохода
Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.
На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.
Коротко о главном…
Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.
Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.
Дымоходы для печей длительного горения
Печь длительного горения — необходимость, диктуемая суровыми условиями северных районов России. К ее отличительным особенностям относятся значительная экономия топлива и безопасность. Однако, дымоходы для печей длительного горения также имеют свои нюансы.
Во-первых, собирая дымоход для печи длительного горения будет разумно размещать трубы в обратном от движения газа порядке. Благодаря такой хитрости, вы избавитесь от проблемы конденсата смолы, вытекающей при сгорании дров.
Во-вторых, убедитесь, что к дымоотводу обеспечен хороший доступ, а отдельные его детали закреплены саморезами. Таким образом, вы сможете разбирать его и чистить от образовавшейся внутри сажи.
В-третьих, запомните, что дымоходы 120 мм для печей длительного горения — наиболее оптимальный вариант.
Какими особенностями обладает отвод дымовых газов в одну трубу?
Естественно, такой отвод дыма обладает своими особенностями, о которых мы поговорим подробнее. В частности, как уже отмечалось, при расположении печей, подключенных к одному дымоходу, на разных этажах, то лучше осуществлять их топку отдельно. Также нельзя устанавливать в один дымоход котел на газу и дровяной камин. Ведь такого типа устройства должны обязательно иметь свои собственные дымоходы. Но при этом можно все-таки устанавливать в одной шахте, дымоход, трубу для котла и вентиляцию.
Однако и здесь они должны быть полностью разделены специальными герметическими перегородками. Никогда нельзя делать общим вентиляционные трубы и дымоходную трубу. А туннельная топка камина, которая располагается между комнатами, представляет собой отдельный камин с подключением к такому дымоходному устройству с двумя порталами
Если же планируется подключения двух очагов, находящихся на одном этаже к общему дымоходу, то важно понимать, что между ними должно быть расстояние не менее одного метра. Кроме этого в таком случае также необходимо расширять сечение дымохода
Необходимо также чтобы два таких устройства топились на одном и том же топливе. Так, их совместная эксплуатация не должна приносить никаких трудностей. Но первым нужно растапливать более мощное устройство.
Таким образом, стоит сказать, что при подключении двух очагов в один дымоход возникает крайне много сложнорешаемых вопросов. В частности нужно продумать все варианты подключения, позаботиться о правильном воздухообмене, устройстве для качественной вентиляции, регулировке тяги и горения. В силу такого большого количества вопросов можно смело сказать, что легче будет построить для каждого очага свой собственный дымоход. Так вы затратите меньше сил и сделаете все более безопасным.
Оценка статьи:
Можно ли в однопроходной керамический дымоход, например, Тона вывести трубы от двух источников на разной высоте и с разных сторон. К примеру, от отопительной печи и водогрейной колонки с условием, что одновременно они топиться не будут? Или все-таки в этом случае нужен двухпроходной дымоход?
Можно, но с серьёзными ограничениями:
Газовые теплогенераторы должны иметь только отдельные дымоходы.
Основные требования к дымоходным каналам
Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.
К дымоходным каналам предъявляются следующие требования:
Высота трубы указывается, как правило, в тех. паспорте на котел
Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты
Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле
В крайнем случае, эти параметры могут быть одинаковыми
Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.
Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

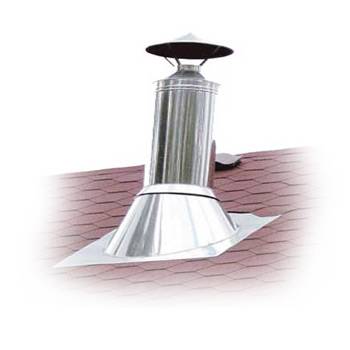

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора
Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.
Котел водяной из чугунных радиаторов
Для такого типа котла подойдут радиаторы М-140. Их весьма легко отыскать, так как их в больших объемах отправляют в утиль, когда меняют радиаторы на более современные или сносят старые здания. Каждая из секций такого радиатора имеет емкость в 1,5 литра, а площадь их составляет 0,254 квадрата. То есть если объединить 12 секций, то объем теплообменника составит 18 литров, а площадь — 3 квадрата. Такой котел имеет производительность на площадь до 100 квадратов. Так что для жилого дома вполне хватит.
Для того чтобы использовать радиатор необходимо его немного переделать.Изначально следует убрать своими руками прокладки из картона, расположенные между секциями. Лучшей заменой для них станет шнур из асбеста, который необходимо пропитать олифой с добавкой графита. Таким образом, прокладки будут защищены от прогорания при высокой температуре.
Кроме этого, перед началом сборки секции следует промыть изнутри с использованием 6-процентного раствора соляной кислоты, а после — вымыть их еще и водой. Это очистит трубы от загрязнений и ржавчины, которая там собралась за время эксплуатации.
Правила монтажа
При установке блока из керамических элементов необходимо обеспечить ровное основание, симметричность которого проверяется строительным уровнем. Недопустимы перекосы, деформирование фундамента.
Швы между модулями скрепляются специальным раствором, устойчивым к воздействию агрессивных химических сред. При разведении смеси необходимо соблюдать рекомендации по пропорциям от производителя. При реализации больших дымоходов необходимо готовить смесь небольшими порциями перед кладкой для предотвращения застывания сырья и деформации конструкции.
Работы начинаются с установки на основание внешнего корпуса (керамзитобетонного). В конструкцию устанавливаются утепляющее сырье и арматура. Проемы с армирующими прутьями заполняют раствором цемента. Смесью соединяют стыки элементов дымохода. Затем устанавливается блок с емкостью для конденсата и отводом влажного воздуха.
При отсутствии утепления элементы конструкции остывают, снижается тяга. Оптимально использовать базальтовую вату, материал является огнестойким, температура плавления сырья составляет +1000°. Трубу укрывают несколькими слоями утеплителя, который крепится хомутами либо вязальной проволокой. Необходима изоляция материала от влаги при смене погодных условий.
В элементах из керамзитобетона вырезают проемы для подсоединения к котлу либо камину, крепления ревизионной дверцы. Стыки соединяют раствором средней плотности, остатки материала убирают увлажненной губкой. Участки дымохода, проводимые через кровлю, скрепляются хомутами.
После установки конструкции выполняется монтаж огнезащиты воздуховодов, дефлектора. Завершаются работы декоративной отделкой внешнего слоя, герметизацией стыков.
Монтаж дымохода: расчет и основные ошибки
При установке системы отвода дыма, очень важно произвести правильный расчет дымохода для дровяной печи. Любые ошибки, которые будут допущены в процессе расчета, скажутся на его работе в дальнейшем
Выполняя расчет дымоходов дровяных печей, обращаем внимания на два показателя — высота и диаметр сечения трубы. О сечении и его видах мы поговорим позже, сперва займемся высотой.
Рассчитывая оптимальную высоту конструкции, следует понимать, что дымоход должен сохранять естественную тягу. Дымоотвод не должен быть слишком высоким (несмотря на то, что в высоком дымоходе тяга увеличится, внутрь будет поступать слишком много холодного воздуха). Однако, и слишком низким делать его нельзя, в таком случае вы рискуете лишиться тяги вовсе.
Расчет высоты дымохода — сложная операция, которую лучше оставить профессионалом. Тем не менее, если вы решились выполнить ее самостоятельно, то запомните две вещи:
- Диаметр трубы и высота напрямую связаны и изменяются в зависимости друг от друга;
- В целом, высота дымохода над уровнем крыши не может быть меньше 500 мм.
График взаимозависимости высоты трубы, сечения канала и размера топки
Допустим, необходимо просчитать сечение дымоходной трубы для камина с топкой, размеры окна которой составляют 500×700 мм, то есть общая площадь – 0,35 м². Предполагается, что на здании допустима труба общей высотой. метров.
Смотрим по графической схеме:
— для круглого сечения дымохода оптимальное соотношение f / F = 9,9%;
— для квадратного – 11,1%;
— для прямоугольного – 11,7%.
Несложно вычислить оптимальную площадь сечения канала дымохода:
— круг: 0,35×0,099 = 0,0346 м²;
— квадрат: 0,35 × 0,11 = 0,0385 м²;
— прямоугольник: 0,35 × 0,117 = 0,041 м².
Теперь, используя простейшие геометрические формулы, несложно привести площади к линейным размерам:
— диаметр круглой трубы: d = 2×√S/π = 2×√0.0346/3.14 ≈ 0.209 м = 210 мм.
— сторона квадратной трубы: а = √S = √0,0385 ≈ 0,196 м = 196 мм.
— у прямоугольника могут быть различные варианты – например 0,130 × 0,315 м или 130 × 315 мм.
Намного проще окажется расчет, если воспользоваться расположенным ниже калькулятором, в котором уже заложены все упомянутые зависимости.
Калькулятор расчета линейных параметров сечения дымохода
Перейти к расчётам
Безусловно, эти размеры получены для ориентира, и обычно «привязываются» к стандартным диаметрам труб или размерам кирпича.
Высота дымохода
Про высоту трубы уже упоминалось выше, но там шел расчет от уже известной ее величины. А какой же должна быть оптимальная высота?
Чтобы рассчитать высоту дымохода нужно тоже учесть несколько факторов. Горячий воздух, проходящий через внутренние каналы печи и дымохода, выходя из него, сразу же остывает, а значит, чем дольше он будет находиться внутри каналов, тем дольше тепло будет задерживаться в печи.
Правильно выбранная высота трубы способствует нормализации тяги и в то же время — более длительному сохранению тепла внутри конструкции. Так, если трубу поднять немного выше чем требуется расчётами, то тяга может увеличиться до такой степени, что тепло не задержится в печи надолго, а значит, она не будет успевать прогреваться и отдавать тепло в помещения. В связи с этим придется все время подкладывать топливо, что сделает работу печи крайне неэкономной. Ну а слишком низкая труба может привести к созданию внутри системы обратной тяги, которая спровоцирует попадание в жилые комнаты угарных газов. Такое же явление может быть и при несоответствии сечения внутреннего канала дымохода его высоте.
По существующим правилам высота трубы (а точнее – расстояние по вертикали от колосниковой решетки до устья дымохода) не может быть менее 5 метров.
Высоту дымохода над крышей обычно рассчитывают отдельно, при этом учитывают такие параметры конструкции строения дома, как угол ската крыши, толщина кровельного покрытия и расстояние между дымоходом и коньком крыши. Все расчеты проводятся без учета высоты защитного зонта (колпака), накрывающего трубу сверху.
Если дымоходная труба будет установлена на крыше неправильно, то на выходе из нее станут возникать завихрения теплого воздуха, что значительно снизит тягу. Поэтому дымоход должен быть поднят над плоскостью кровли с учетом определенных правил, которые касаются уровня его выходного отверстия относительно линии конька:
