Как правильно установить дымоход в бане своими руками

Преимущества кирпичного дымохода

Дымоход для бани из жаростойкого кирпича строили до появления металлических. Это легко объяснить тем, что металла, который выдерживает высокие температуры, в массовом производстве не было.

Сделать кирпичную кладку дымоходной трубы своими руками под силу только истинному профессионалу, монтаж выполняют по схеме, нарушение которой испортит всю проделанную работу. По сравнению с металлическим дымоход из кирпича обладает следующими преимуществами:

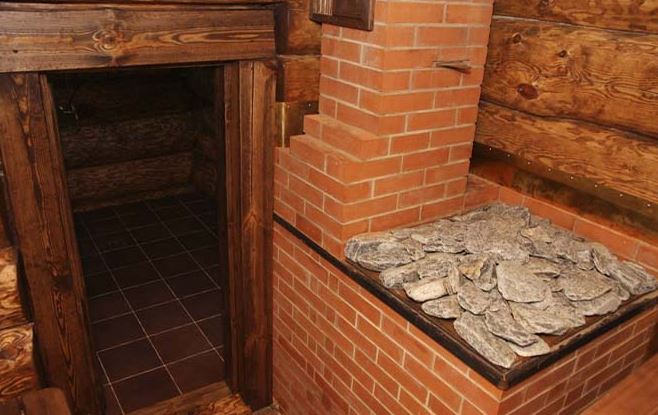

Схема устройства кирпичного дымохода

• Жаростойкий кирпич, предназначенный специально для создания печей, демонстрирует высокие термоизоляционные и теплопроводные качества, благодаря которым дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри парилки.
• Долгий срок эксплуатации. Дымоход из качественного кирпича, выложенный своими руками с соблюдением технологии, служит намного дольше, чем металлические аналоги, поэтому не требует периодической замены.
• Высокая защита от возгораний. Огнестойкий кирпич не горит и не дает распространяться возгораниям. Так как баня относится к помещениям с высоким риском возникновения открытого огня, то противопожарные свойства кирпича могут сохранить имущество и жизнь владельца.

Кирпичный дымоход с водонагревательным баком

Внутренний и наружный дымоход

Существует два варианта монтажа дымовой трубы — внутри или снаружи бани. Традиционно дымоход устанавливался прямо над печью и выводился наружу сквозь потолок и крышу. Сегодня используются еще и наружные трубы, установленные на уличной стороне внешней стены и подключенные к печи участком горизонтального трубопровода.

Внутренняя труба представляет собой наиболее эффективную конструкцию, проверенную многими столетиями эксплуатации.

Труба обладает массой достоинств:

• эффективность, устойчивость работы;
• способность развивать максимально возможную тягу (если нет ошибок конструкции или монтажных просчетов);
• отсутствие горизонтальных участков делает выведение дыма стабильным, отсутствие колена снижает опасность забивания трубы сажей и копотью.

Недостатки:

• присутствуют участки прохода сквозь перекрытие и кровлю, создающие опасность воспламенения или возможность появления протечек;
• труба отнимает немало места в помещении, уменьшая его объем и ухудшая условия вентиляции.

Недостатки вертикальных дымоходов для некоторых владельцев бань являются критичными. Они выбирают современную конструкцию — наружную дымовую трубу. В отличие от традиционного типа дымоходов, она выводится наружу не через перекрытие и кровлю, а через ближайшую наружную стену. Для этого используется горизонтальный отрезок трубы, выведенный сквозь стену, после чего труба через колено соединяется с вертикальным участком.

Достоинства внешнего дымохода:

• отсутствие участков прохода сквозь кровлю и сквозь перекрытие снижает пожароопасность и обеспечивает герметичность кровельного покрытия;
• размещение трубы снаружи улучшает условия обслуживания и визуального контроля за ее состоянием;
• горизонтальное колено уменьшает опасность задувания дыма сильным порывом ветра;
• в помещении бани остается только небольшой горизонтальный отрезок трубы, что добавляет объем и улучшает условия воздухообмена.

Недостатки:

• ограничивается количество конструкционных вариантов — такие дымоходы нельзя сложить из кирпича;
• горизонтальная труба внутри сильно нагревается, что выдвигает серьезные требования к узлу прохода сквозь стену;
• тяга у внешних труб ослаблена из-за наличия горизонтального колена.

Использование вертикальных труб типично для владельцев металлических печей — их легко присоединить к выходу, монтаж не требует особых усилий, а уход за таким дымоходом гораздо проще и безопаснее. Отсутствие вертикальной трубы в бане воспринимается как увеличение размера парилки.

Единственной проблемой остается горизонтальный участок — он сильно нагревается и может стать причиной ожогов, как обычных, так и от воздействия инфракрасных лучей (так называемый банный загар).

Типы проходных узлов через потолок

Дымоход через потолок и крышу бани проходит через защищенные отверстия. Одно из главных условий безопасности людей в отапливаемом здании – нагрев конструкций крыши, потолка и стен вблизи трубы до температуры не выше 50 °C. Требования пожарной безопасности к установке дымоходов изложены в СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.

Чтобы провести трубу из бани через конструкции потолка или крыши, монтируют проходной потолочный узел – сборный короб с фланцами. Между фланцами укладывается утеплитель. Короб изолирует окружающие конструкции от нагретой поверхности трубы. Его можно изготовить своими руками, это не очень сложно.

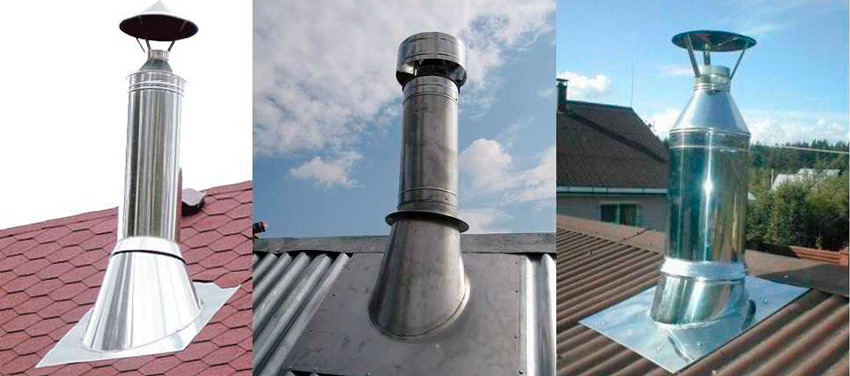

Для быстроты и удобства прохождения труб через кровлю и потолок промышленность выпускает готовые проходные узлы. Они бывают круглыми, квадратными. Как правило, эти узлы изготавливаются из нержавеющей стали с теплоизолятором, иногда минерита – цементных плит с фиброволокном (минеральным, целлюлозным). Раньше применяли асбоцементные плиты (плоский шифер), но асбест канцерогенен, и их применение в помещении запрещено санитарными нормами. Это все-таки не крыша и не забор, асбестовую пыль с которых смывают дожди, уносит ветер. Иногда встречаются проходные узлы из оцинкованной стали, но во влажном банном воздухе они быстро поржавеют, поэтому их используют только в крайнем случае.

В качестве утеплителя (теплоизолятора) используют в основном минеральную вату, но допускается керамзит, глину, смесь глины с керамзитом. Минвата имеет очень существенный недостаток – при намокании она становится теплопроводной (за счет воды), а после высыхания не полностью восстанавливает теплоизоляционные свойства.

Если фланец, корпус проходного узла изготовлен из стали, а конструкции потолка включают горючие элементы (древесину, пенопласт), то между конструкциями и стальными элементами должен быть проложен слой минваты. В противном случае конструкции могут обугливаться или даже гореть.

Конструктивные особенности дымоотвода для бани

Планирование дымохода в бане всегда связано с выбором конструкции. Необходимо разбираться во всех видах, знать как правильно рассчитать размер, вывести и установить. Перед составлением проекта необходимо кратко изучить эти аспекты.

Какие трубы используют для бани

Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:

1. Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.
2. Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.

Сандвич труба легко монтируется своими руками.

Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.

Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше +100 °C и долговечны.

Проще купить готовый вариант сандвич дымоотвод. Он легко монтируется и устанавливается, а внутренняя асбестовая прокладка делает устройство безопасным.

Вариации и конструкции дымоходов

Стоит рассмотреть устройство дымохода в бане для дровяной печи. Как правило, в такую конструкцию входит труба, фланцы и соединительные компоненты. Главное, чтобы готовый дымоход смог выдерживать большие температуры, не выделяя в этот момент вредных соединений.

Чтобы расположенный в стене бани дымоход удерживал как можно больше тепла, размещать его следует со сдвигом внутрь помещения – тогда тяга будет получаться максимально эффективной. Если же по каким-либо причинам достигнуть такой цели не получается, предусмотрите достаточно толстые стенки, ширина которых определяется, исходя из температур внешней среды.

Материалы для изготовления

Для изготовления дымоходов могут быть использованы разные материалы. Их обычно выбирают по общепринятым нормам, бытующим в данном регионе. Однако, вариантов может быть довольно много, поэтому, следует рассмотреть их по отдельности.

Металлические

Металлические трубы являются самыми распространенными и популярными в силу доступности и простоты монтажа. Крепежные элементы можно просто приварить, продольная стыковка также выполняется методом сварки и не требует никаких особых усилий. Большинство владельцев бань не особо затрудняется в выборе — просто берут подходящий отрезок трубы-чернушки диаметром 100 мм, подключают его к печи и выводят наружу.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Обычная сталь недолговечна и быстро выходит из строя. Коррозия, свойственная этому материалу, значительно усиливается от частого нагрева и контакта с дождевой влагой. Для того, чтобы продлить срок службы, используют жаростойкую нержавейку. Она без потерь рабочих качеств переносит все нагрузки и может служить максимально долго.

Кирпичные

Необходимо сразу отметить, что кирпичный дымоход — не совсем труба в обычном понимании. Это конструкция, выложенная из кирпича и имеющая прямоугольное сечение. Она используется уже много столетий и обладает весьма высокими эксплуатационными показателями. Как правило, кирпичная труба является неотъемлемым продолжением кирпичной печи, поэтому строительство всей системы обогрева производится одновременно.

Кирпичная труба сравнительно безопасна в пожарном отношении. Она практична и долговечна, хорошо поддается ремонту и обслуживанию. Однако, учитывая специфику кирпичных печей (в частности, необходимость наличия собственного фундамента или периодической очистки от наслоений сажи), использование таких конструкций понемногу уменьшается — пользователи предпочитают варианты, более легкие и простые в монтаже.

Асбоцементные

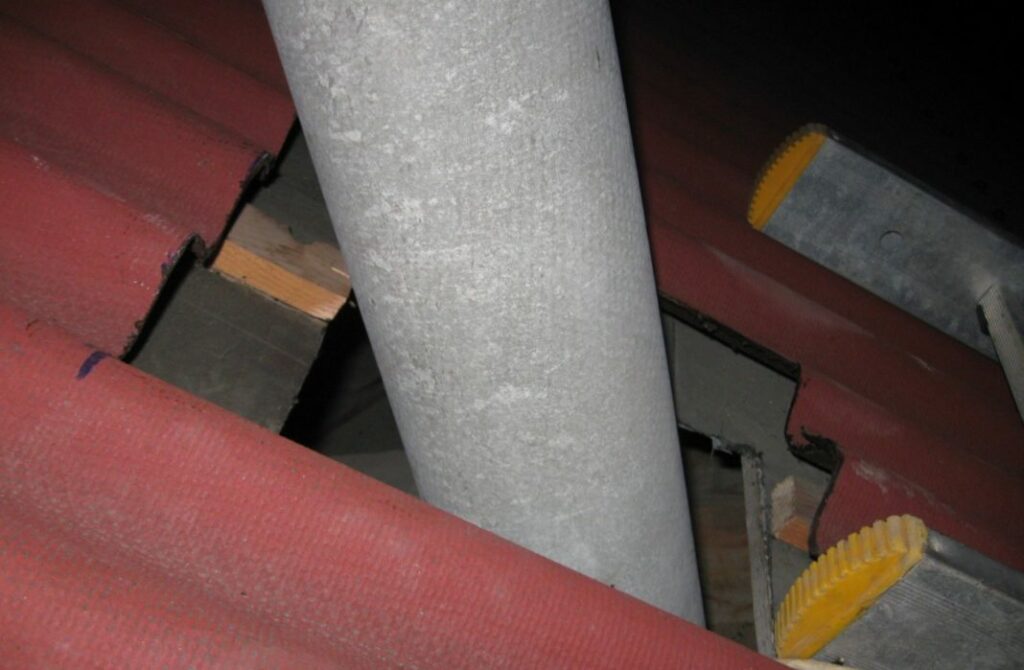

Легки и довольно дешевы. Многие пользователи выбирают их именно по этим признакам, получая вполне рабочие дымоходы без особых проблем. Однако, существующие сегодня представления о вреде асбеста, создали для этих труб весьма нежелательную репутацию.

При этом, канцерогенная опасность асбеста, производимого в нашей стране, гораздо ниже, чем у асбеста из Европы (в этом и причина исключения асбеста из списков допустимых материалов).

Однако, присутствуют проблемы другого рода. Асбоцемент хорошо впитывает воду. Во время дождя труба намокает, а потом, при растопке, влага начинает выкипать, разрушая материал. В зимнее время, особенно в переходный период, когда днем идет дождь, а ночью температура опускается ниже нуля, трубы разрушаются еще и благодаря морозному расширению льда.

Поэтому, срок службы таких дымоходов невелик, требуются частые замены. Это нормально, поскольку асбоцементные трубы изначально не предназначались для использования в системах дымоотведения.

Керамические

Трубы из керамики отличаются высокой прочностью и устойчивостью ко всем эксплуатационным нагрузкам. Внутренняя поверхность у них гладкая, что способствует самостоятельной очистке трубы от сажи — ее просто выносят наружу дымовые газы. Перепады температур или перегрев таким трубам не страшны — они легко переносят нагрев до 1000 °С.

Однако, монтаж керамических труб представляет собой довольно сложную процедуру:

• Во-первых, керамическая труба тяжела и нуждается в надежной опорной конструкции.
• Кроме того, обеспечить качественное соединение секций трубы можно только с помощью специальных гильз, которые приходится ставить на уже прикрепленные участки трубы.

Стеклянные

Это довольно экзотический вариант, хотя по своим рабочим качествам материал вполне соответствует имеющимся требованиям. Используется не обычное оконное, а специальное огнеупорное стекло. Сам дымоход весьма сложен в монтаже (еще сложнее керамического).

Для установки требуется участие специалиста и использование специальных комплектующих. Цена такого дымохода достаточно велика, чтобы пользователи не рассматривали его как допустимый вариант.

Изготовление дымохода

Разберем подробно процесс изготовления основных конструкций дымоходов своими руками.

Из кирпича

Робота разбита на несколько основных шагов. В первую очередь потребуется выполнить подготовительные работы.

Материалы и инструменты

Для работы потребуется приготовить:

• мастерок;
• кельму;
• строительный уровень;
• раствор из шамотной глины или простой глины с песком;
• достаточное количество огнеупорного кирпича;

Труба на печку в баню из кирпича потребует провести работы в определенной последовательности.

Пошаговая инструкция

В зависимости от типа дымохода потребуется выполнить разные виды работ. Разберем подробно кладку дымохода одновременно с кладкой печки (насадный тип трубы вентиляции).

Устройство кирпичного дымохода для банной печи

Инструкция по изготовлению:

1. От фундамента начинаем выкладывать шейку трубы. Кирпичи следующего ряда должны перекрывать стык кирпичей нижнего слоя. Для этого чередуем укладку целого кирпича с половинкой. Размер дымохода выбираем 140 мм. Поднимаем кладку на 4-5 рядов;

Схема кладки дымоходной трубы из кирпича в бане

Монтаж дымохода бани из кирпича готов.

Материалы и инструменты

Труба для банной печи из стальных труб потребует купить:

• заготовки для трубопровода необходимого диаметра;
• хомуты для крепления;
• защитный козырек;
• готовую гильзу для изоляции места прохода через перекрытие;
• минеральную вату;
• рубероид или детали жесткой кровли.

Пошаговая инструкция

Работы выполняются в несколько этапов;

1. Перед началом установки защищаем стены слоем теплоизоляции. Для этого можно использовать пенопласт плиты с зеркальной наружной поверхностью с внутренним слоем минваты.

Монтаж дымохода банной печи из стальных труб окончен. Продлит срок службы дымохода из разных материалов своевременное и полное обслуживание и ремонт.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева

Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

• нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
• прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

Кирпичные дымоходные конструкции

Прежде дымоходы выкладывали из кирпичей, поскольку при возведении данного элемента печей этому строительному материалу не было альтернативы. Создание кирпичной кладки является трудоемким процессом. Без использования схемы укладки и обязательного соблюдения всех параметров конструкции в этом случае не обойтись.

Кирпичные дымоходы отличаются прочностью и долговечностью, что доказано временем. Такой материал как кирпич обладает структурой, способной аккумулировать тепловую энергию и равномерно отдавать ее. Кирпичная конструкция гораздо пожаробезопасней, чем сборный дымоход из металла, произведенный согласно новейшим технологиям.

Существенным недостатком дымохода, выложенного из кирпичей, является шероховатая и имеющая углы их внутренняя поверхность. На ней собирается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что отрицательным образом отражается на степени прогрева отопительного агрегата.

Требования к такой трубе

Конструкция сэндвич трубы должна соответствовать следующим требованиям:

• площадь сечения внутренней трубы должна соответствовать (или быть немного больше) сечения присоединительного патрубка печи;
• готовая труба в сборе должна представлять собой вертикальную конструкцию (хотя допускается отклонение до 30°). При этом линейное смещение от вертикальной оси не должно превышать 1 м;

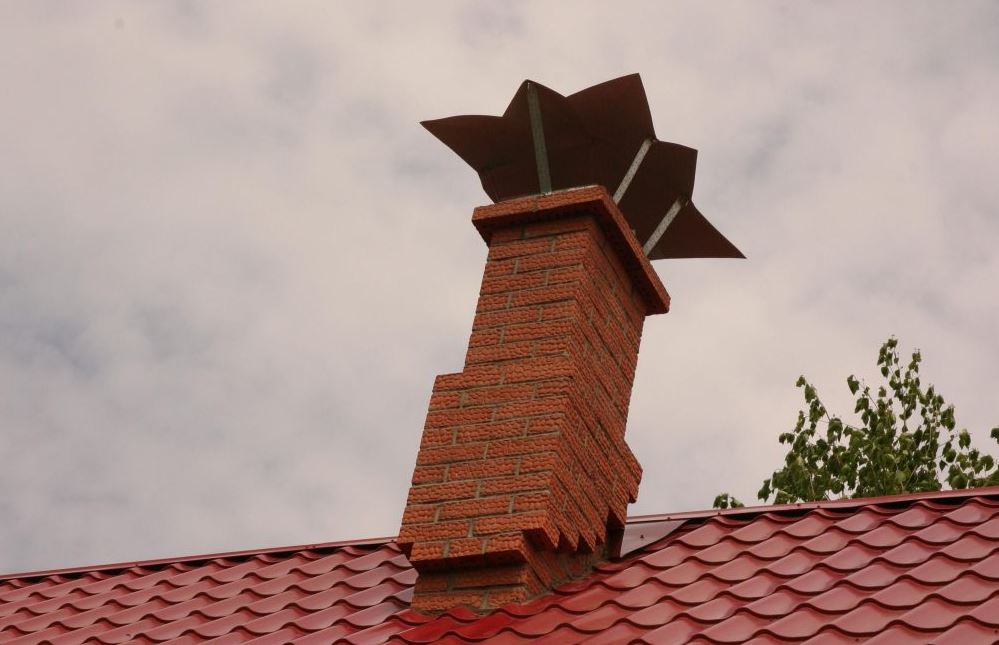

Дефлектор на дымоход

• для горючей кровли (мягкая битумная или гонтовая кровля) необходимо использовать сетчатый дефлектор. Максимальная величина ячеек сетки — 5 мм;
• участки прохода сэндвич трубы сквозь перекрытия должны быть обработаны антипиреновыми пропитками;
• длина горизонтального участка трубы при сборке внешнего дымохода не должна превышать 1 м;
• стыковочные и соединительные элементы трубы не должны находиться внутри перекрытия, так как это не позволит производить проверку или ремонт соединений;

• строго запрещается установка дымохода вплотную к другим коммуникациям — электропроводке, газовым или вентиляционным трубам;
• сэндвич трубу запрещено напрямую подключать к выходному патрубку печи — здесь нужен специальный переходной элемент.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Соответствие этим требованиям — вопрос безопасности и долговечности дымохода. Если есть сомнения в качестве изготовления данной сэндвич трубы, лучше поискать другую, подходящую модель.

Базовые варианты монтажа сэндвич-канала для дыма

Выбираем место установки

Перед тем, как сделать дымоход в бане, следует определиться с его месторасположением. Здесь играет роль множество факторов, которые следует брать в учет еще на этапе проектирования конструкции. Разберем каждый из них более подробно.

Как установить дымоход в бане: о необходимости фундамента

Для установки дымохода лучше выбрать место, где имеется фундамент или возможность его обустройства.

Следует отметить тот факт, что, согласно общепринятым нормам, не допускается обустройство дымохода свыше 750 кг без фундамента.

Если же в вашем случае конструкция более легкая, то есть все основания для отказа от возведения фундамента.

С какой стороны подойти к вопросу?

Мы предлагаем постараться подобрать вариант готовой печи для бани, отвечающий наибольшему количеству ваших требований:

• мощность, отвечающая параметрам помещения (объему, теплоизолированности, требуемой максимальной температуре, скорости выхода в рабочий режим прочее);
• расчетной высоте дымохода, рассчитываемой исходя из параметров строения, в котором располагается баня;
• виде используемого топлива;
• возможным конструктивным особенностям организации дымоотведения (через стену или через крышу, наличие и необходимость ревизий для чистки, слива конденсата прочее).

И, если первый пункт изначален и определяющ, и действует в достаточно узком коридоре, то остальные в большей степени корректируются вами. Как правило, к банной печи производитель прилагает инструкцию, в которой регламентирует параметры дымохода, включающую требования к нему в различных вариантах ее установки. Выбирайте такую, которая сможет эффективно работать с желательным для вас по конструктивному решению дымоходом.

Возведение кирпичных дымоотводящих конструкций

Дымоход должен получиться ровным, без выступов и проемов за исключением отверстия, предназначенного для вмуровывания трубы из нержавейки или стали.

Его выкладывают из кирпичей в форме столба с внутренним сечением в форме колодца, размер которого может быть в зависимости от мощности агрегата:

• «в полкирпича» – 130х130 миллиметров;
• «в кирпич» – 130х260 миллиметров.

Основой для дымоотводящей системы является фундамент. Он выкладывается той же толщины, как и для печи и образует с ним общую конструкцию. Трубу поднимают до определенного ряда и монтируют задвижку. Дальше продолжают делать работу согласно схеме, подходящей для обоих типов дымохода. Количество кирпичей, уложенных на каждой стороне конструкции, может меняться с учетом ее размера.

Последовательность действий при кладке согласно порядовке:

1-й ряд – является последним рядом обустройства шейки трубы.

2-й ряд. Приступают к выкладке распушки – кирпичи располагают со сдвигом наружу приблизительно на третью часть длины кирпича. В процессе работы нужно будет использовать не только целые изделия, но и их фрагменты. Для этого их небольшой киркой разбивают на нужные части.

При смещении кирпичей в сторону, их изнутри конструкции следует дополнять фрагментами, поскольку внутренний диаметр колодца в течение кладки должен оставаться неизменным. Если не придерживаться данного правила, сила тяги может значительно снизиться.

С 3-го по 5-й ряд. Продолжают выкладывать распушку, смещая кирпичи на треть их длины и сохраняя величину внутреннего сечения.

6-й ряд. Его размер аналогичен пятому, но укладывается он без сдвига.

7-й и 8-й ряды. Порядок кладки аналогичен первому ряду.

После завершения создания разделки приступают к возведению выдры, но эта работа отличается сложностью, поскольку при помощи каждого последующего ряда в результате должна получиться ступенька с выступающими на треть кирпичами:

1. Ее первый ряд по размеру и форме делают аналогично последнему ряду распушки.
2. Начиная со второго ряда, приступают к выкладке ступенек, которые расширят конструкцию на одну треть ширины кирпича в наружную сторону.
3. Все последующие ряды кладут согласно схеме создания выдры.

Потом следует шейка, а за ней – оголовок, состоящий из двух рядов, при этом нижний ряд делают выступающим наружу. На завершающем этапе ставят колпак.

Затем поверх гидроизоляции вплотную к трубе монтируют кровельный материал, а уже на него накладывают декоративную отделку, получившую название «фартук». Все оставшиеся зазоры как можно плотнее наполняют герметиком, чтобы влага не проникала в щели между кирпичной трубой и кровлей.

Несмотря на то, что создание дымохода лучше доверить профессионалам, его возвести можно и самостоятельно. Наиболее сложной задачей считается монтаж узлов прокладки трубы через стены и перекрытия. Следует предварительно изучить имеющуюся на данную тему информацию.

Особое внимание нужно уделить пожаробезопасности конструкции, поскольку при активном горении температура в дымоходе банной печи может достигать 500-700 градусов. В процессе строительства нельзя допускать никаких упрощений в работе – это может стоить человеческой жизни.. При наличии малейших сомнений в собственных возможностях лучше заказать обустройство дымохода у специалистов.

При наличии малейших сомнений в собственных возможностях лучше заказать обустройство дымохода у специалистов.
