Способы как сделать самодельный экран на батарею

Каким должен быть экран для батареи

Батареи отопления отдают тепло окружающей среде посредством излучения тепловой энергии и непосредственного теплообмена с воздухом, чему способствует активная конвекция воздуха в помещении. Экран для радиатора в идеале не должен вовсе сказываться на эффективности теплообмена. При выборе подходящей конструкции отрицательное влияние на теплообмен следует свести к минимуму.

Опираясь на это требование, можно высказать ряд правил, которые необходимо учесть при изготовлении:

1. Наличие вентиляционного зазора внизу по ширине радиатора для доступа воздуха к поверхности радиатора не менее 7 см.
2. Наличие вентзазора сверху по ширине радиатора не менее 10 см для выхода теплого воздуха.
3. Расстояние от крайней части радиатора до передней панели экрана не менее 5 см.
4. Не менее 50% передней панели экрана составляют просветы. У любой выбранной решетки больше половины площади составляют сквозные отверстия.
5. Вся внутренняя поверхность окрашивается в черный цвет.
6. За радиатором отопления на стене монтируется теплоотражающий экран.
7. Конструкция делается съемной, по крайней мере, передняя панель, для доступа к радиатору.

При наличии терморегуляторов на радиаторе сифонного типа они не должны закрываться даже частично, допускается изоляция клапана, но сифон должен быть за пределами экрана.

При несоблюдении этих простых правил тепло от радиатора будет аккумулироваться под экраном и, скорее всего, обратно попадет в теплоноситель, уйдет в обратку. Снизится мощность радиатора, ведь она напрямую зависит от разницы температур теплоносителя и воздуха в помещении, в итоге меньше тепла попадет в квартиру.

Конструкция

Экран для радиатора может иметь несколько вариантов исполнения, в зависимости от расположения радиатора и конструкции ниши, в которой он установлен.

Цельный экран-короб. Для радиатора, расположенного на стене без утопления в нишу или сильно из нее выставленного внутрь помещения.

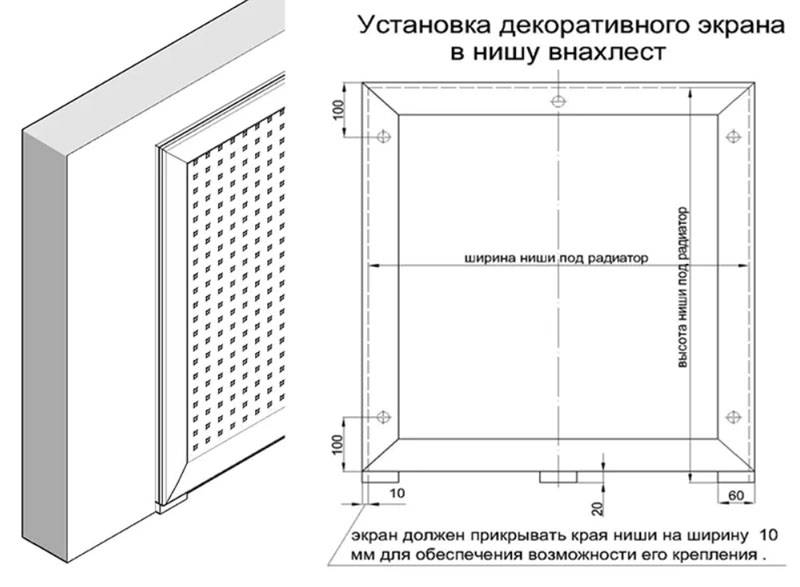

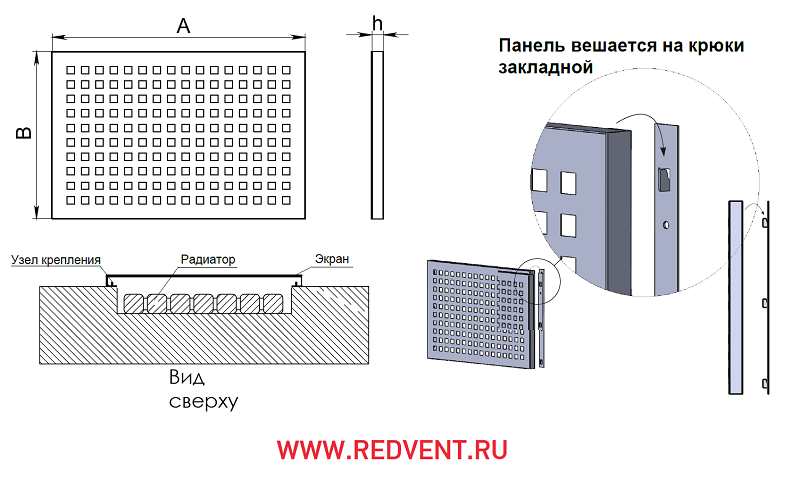

Накладной экран только из одной лицевой панели, если радиатор утоплен полностью за границу ниши под окном и подоконником.

Фальшстенка из гипсокартона с решеткой напротив радиатора.

В первом случае получается самый универсальный вариант. Если понять, как он устроен, можно воспроизвести любой другой вариант, требуемый в конкретной ситуации. По раме из деревянных брусков или металлическому профилю самого меньшего размера в сечении собирается каркас, который впоследствии обшивается декоративными панелями и решеткой в передней части.

В боковых стенках выполняются прорези под трубы, подходящие к радиатору, или экран расширяется достаточно, чтобы полностью скрыть выводы труб, если они были изначально проложены внутри стен. Крепление осуществляется к стенке за батареей, для чего используются подвесные петли на экране и кронштейн на стенке.

Требуемый зазор сверху можно скрыть из виду, расположив над ним дополнительно полку из листа ламинированного МДФ. Она должна отстоять от экрана на ширину самого зазора, то есть не менее 7 см. Этого вполне достаточно, чтобы визуально скрыть радиатор. Полка будет приятным и полезным дополнением к декору батареи.

Отдельно следует оговорить особенности экранов, монтируемых в фальшстенках из гипсокартона. Недостаточно просто расположить решетку напротив радиатора. Необходимо ограничить пространство вокруг радиатора от остального пространства за фальшстенкой. Например, завернув края теплоотражающего экрана из металлизированного вспененного полиэтилена, закрепить их на обратной стороне гипсокартона. По верхней и нижней части решетки, соответственно, выше и ниже радиатора обязательно формируются вентзазоры, которые отделываются пластиковыми наличниками от ПВХ-панелей.

Как красиво закрыть батарею отопления в комнате под окном, чтобы спрятать ее в интерьере квартиры

Когда некрасивый элемент отопления портит дизайн помещения, решить эту проблему можно двумя способами: либо поменять ее дизайнерской или внутрипольной моделью, либо замаскировать ее. При использовании второго варианта можно даже создать интересные дизайнерские решения, так как применение короба, экрана или других вариантов позволяет сделать дополнительную консоль, полку, стеллаж и другой функциональный элемент. Также плюсом скрытия элемента отопления является то, что это обеспечивает безопасность для детей, так как так можно избежать ожогов, ударов и других неприятных моментов. Если в помещении чересчур высокая температура, то скрытие батареи позволит создать комфортный микроклимат. Также плюсом является возможность более удобной уборки, так как пыль не оседает на внутренней поверхности радиатора.

Сфера применения

Отражающая теплоизоляция применима для всех поверхностей без грязи и пыли, подходит для сложных конструкций с углами, изгибами и перепадами. Утепление стен с наружной стороны можно достичь максимального эффекта при создании воздушного зазора в 20 мм с фольгированной стороны.

Эффективен материал для многоэтажных и одноэтажных каркасных домов, при этом это увеличит сопротивление стен без увеличения их объема. Монтаж осуществляется встык без нахлестов, а швы проклеиваются фольгированным скотчем.

Применение изнутри

Если есть желание утеплить помещение изнутри, то есть два вариант. Первый вариант – сделать 2 воздушных зазора между внешней стеной и материалом, между изоляцией и облицовкой (к примеру, гипсокартоном). В таком случае используется ТИМ с двойным фольгированием.

Второй вариант – создание одного зазора между внешней стеной и изоляцией, для чего применяется фольгированный с одной стороны материал. Фольгу обращают внутрь помещения.

Изоляция крыши

Отражающие ТИМ, смонтированные на крыше, дают не только тепловую, но и паровую изоляцию. Защищается также и подкровельное пространство от влаги.

Особенно эффективна отражающая пленка при изоляции потолка бани.

Трубопроводы и вентиляция

Для труб нужна изоляция с двусторонним фольгированием. Если трубы имеют диаметр меньше 159 мм, то можно не создавать воздушный зазор между ТИМ и трубой. Если у труб больший диаметр, то зазор – обязателен. Воздушный зазор устраивается следующим образом:

• первый вариант — крепление колец из фольгированной пленки к трубе с расстоянием 300-400 мм друг от друга. А поверх колец труба обматывается изоляцией;
• второй вариант – вдоль трубы прокладываются деревянные бруски с сечением в 10 на 10 мм или 20 на 20 мм, после чего поверх них идет обмотка изоляцией.

Стыки нужно заклеить алюминиевым скотчем. Утепление вентиляционных коробов позволит устранить теплопотери и дать звукоизоляцию.

Технология изготовления

Перед тем как приступить к изготовлению ограждения для батареи стоит выбрать подходящую конструкцию: навесную или опирающуюся на пол в комнате.

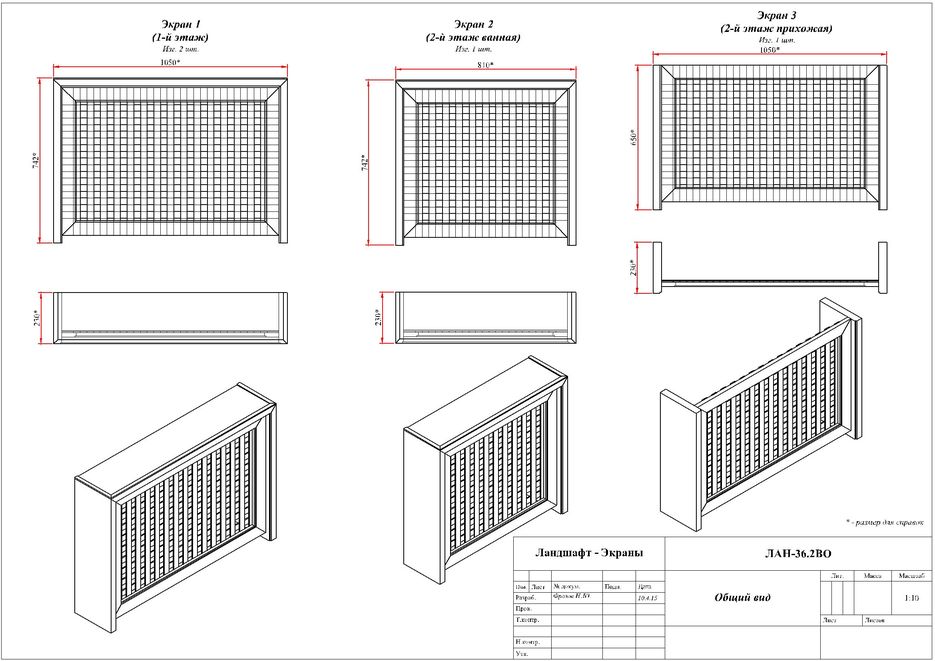

Затем выполняется чертеж, и подбираются инструменты с материалами.

Материалы и инструменты

Для изготовления понадобятся следующие материалы и инструменты:

1. Лист ДСП.
2. Специальная кромка для отделки с клеевым термическим слоем с тыльной стороны.
3. Винты и уголки из металла.
4. Степлер со скобами либо маленькие гвозди с молотком.
5. Утюг.
6. Нож.
7. Наждачная бумага.

Разметка и замеры

Сначала необходимо выполнить разметку расположения на стене и необходимые замеры. Отмечаем места крепления для размещения панели. Делаем простой схематичный чертеж с важными размерами.

Решетка

Из ДСП делаем четыре стенки для каркаса. Можно приобрести уже изготовленные детали. Соединяем стенки между собой с помощью металлических уголков.

Выполняем из кромки решетку и фиксируем ее части на каркасе при помощи маленьких гвоздей и мебельного степлера. Длина кромочного материала рассчитывается по формуле L(длина кромки)=(a (длина изделия)*b(ширина)*1.3)/c(ширина кромки).

Отверстия на решетке должны быть одинакового размера, для этого надо сделать предварительные разметки на каркасе или специальный шаблон. С лицевой стороны решетку надо прогреть утюгом при высокой температуре. В результате этой процедуры разогретый клей соединит элементы решетки в местах пересечения и придаст ей большей жесткости.

Этой же кромкой необходимо выполнить отделку торцевых частей каркаса. Прикладываем кромку к торцу и приглаживаем утюгом. Ножом срезаем выступающие края кромки. Выделяющиеся края шлифуются наждачной бумагой.

Закрепление

Если предполагается расположение экрана вплотную к стене, то его просто вставляем. Если же запланирован подвесной вариант, то надо выполнить еще несколько манипуляций.

• В каркасе делаем выемки в местах состыковки с трубами отопления. Затем декоративное ограждение одевается на трубы с помощью специальных пазов.
• В размеченных местах нужно прикрепить металлические уголки.
• Затем загибаем края уголков на 10 мм вверх и на полученные крючки подвешиваем сделанную панель.

Ограждающий экран – это замечательное решение для разных приборов отопления. Если все сделать правильно и выбрать качественный материал, то можно самостоятельно создать прекрасный элемент декора.

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

Деревянный экран для батареи своими руками

Деревянные экраны

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.

И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.

При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.

В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.

Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.

При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.

Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0

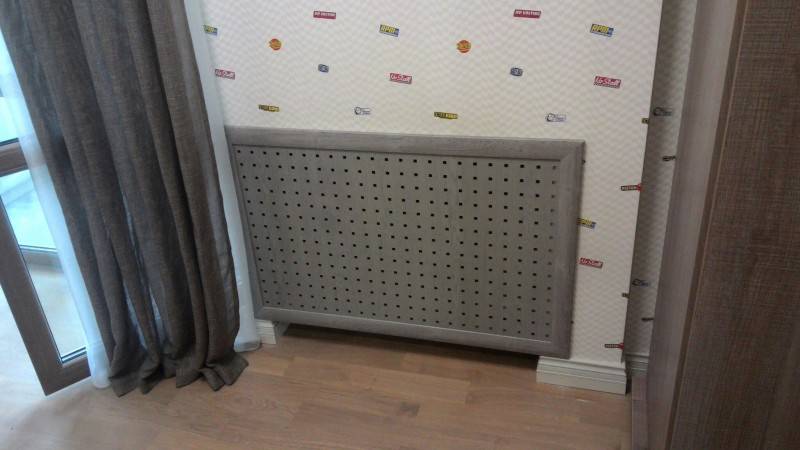

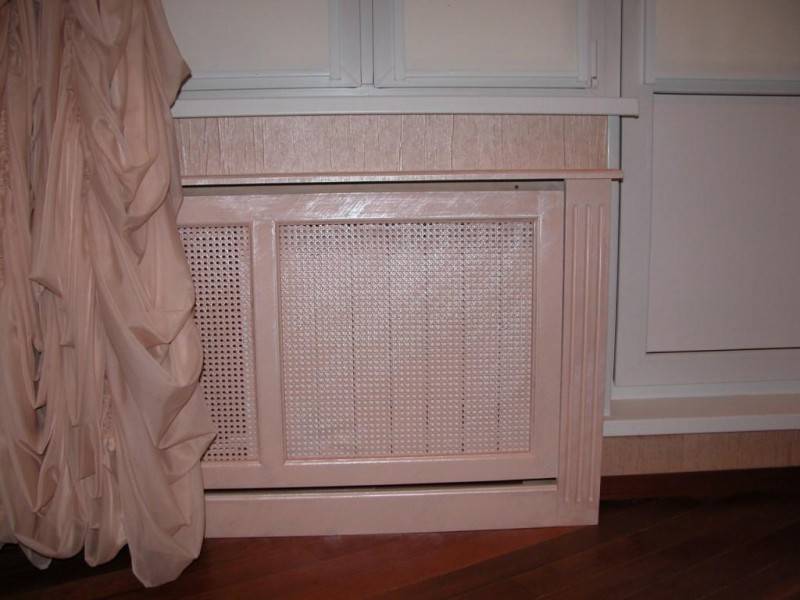

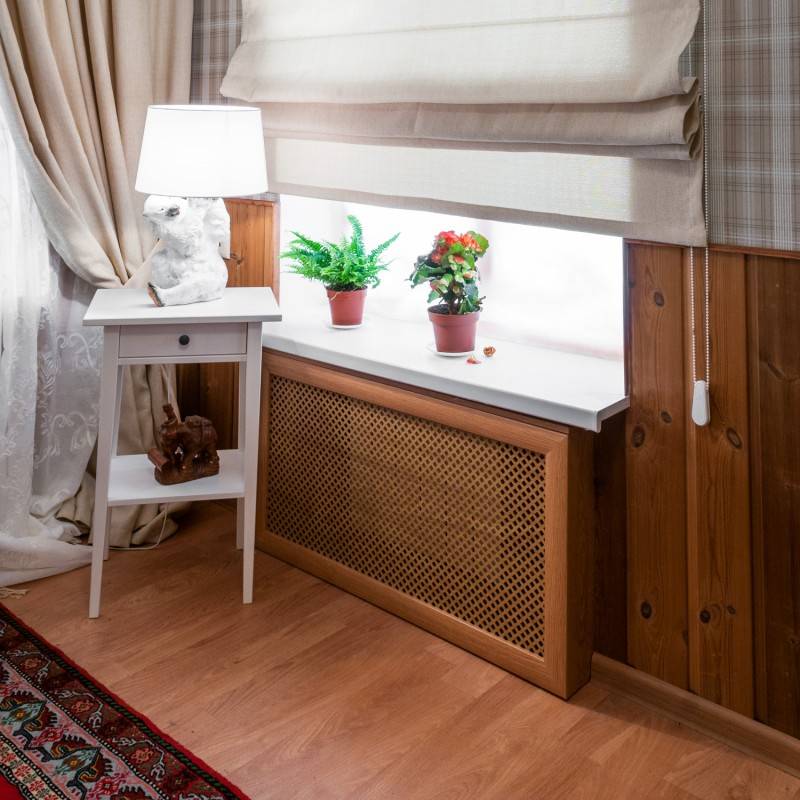

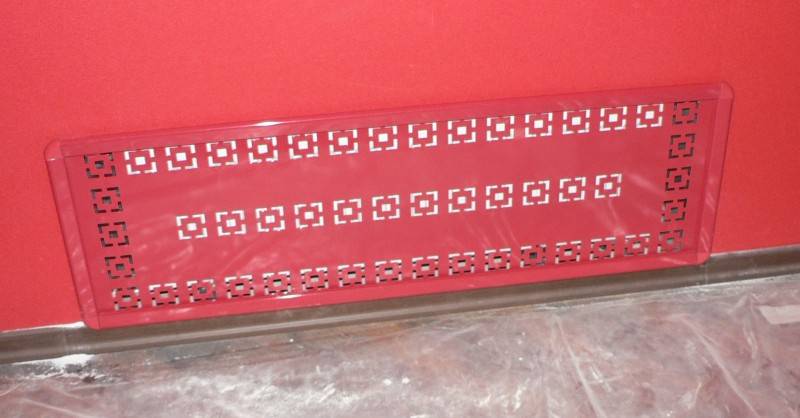

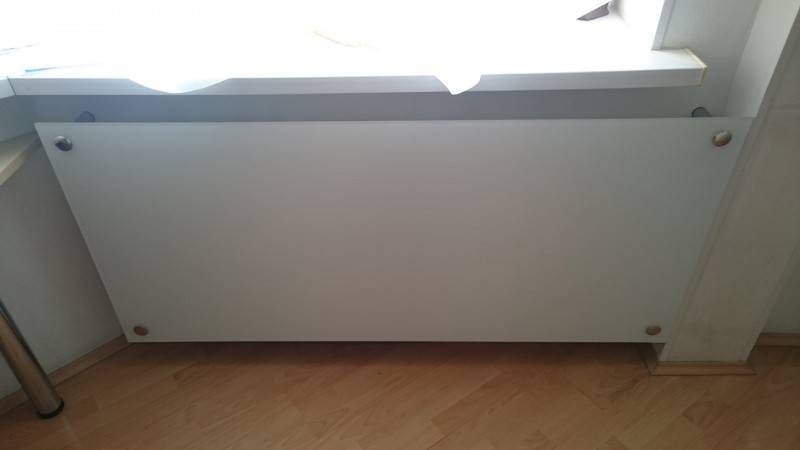

Фото экранов на батарею отопления

Также рекомендуем просмотреть:

• Твердотопливные котлы
• Дымоходы для газовых котлов
• Двухконтурный газовый котел
• Воздух в системе отопления
• Нержавеющие дымоходы
• Газовые котлы для дома
• Печь-камин
• Циркуляционный насос
• Печь с водяным контуром
• Теплый пол своими руками
• Терморегулятор на батарею
• Отделка камина
• Давление в системе отопления
• Конвекторный обогреватель
• Газовое отопление в частном доме
• Обогреватель для квартиры
• Пиролизный котел
• Подключение радиаторов отопления
• Тепловая пушка
• Краска для батарей
• Инфракрасный теплый пол
• Инфракрасный обогреватель
• Дымоход для печи
• Водяной теплый пол
• ИБП для котлов
• Котельные в частном доме
• Мощность котла отопления
• Плинтусное отопление
• Чистка дымохода
• Отопление частного дома
• Электрокотел

Монтаж пленок за радиаторы – простая последовательность действий

С технологической точки зрения фольга за отопительной батареей устанавливается без каких-либо затруднений. Все работы вы выполните качественно и быстро, если прислушаетесь к некоторым советам.

Во-первых, не приобретайте матовый металлизированный материал. Используйте исключительно полированную фольгу.

Во-вторых, не покупайте пленки с двухсторонними пленками. Одной воздушной прослойки для обеспечения качественного теплоотражения вполне достаточно.

В-третьих, оставляйте зазор порядка 1,5–2 см с двух сторон слоя изолятора. Он необходим для получения оптимального термосопротивления отражателя (1,15 кв.м*°С/Вт).

Приготовьте жидкие гвозди либо стандартный клеящий состав, используемый для монтажа обоев, а также непосредственно отражающую фольгу, и приступайте к ее установке. Порядок действий следующий. Сначала тщательно замеряете размеры настенных участков, где планируется установка экрана, либо ниш.

Параметры пленки должны соответствовать проекции батареи отопления на стенку. К полученному результату добавляете еще около 10 %. В этом случае теплоотражающий потенциал фольги будет немного большим. Некоторые мастера говорят, что лишние сантиметры не нужны.

Эффект от них будет незначительным, а вот торчащие из-за радиатора края экрана сильно испортят эстетику помещения. Смотрите сами, выбирайте подходящий лично вам вариант.

Затем удостоверьтесь в том, что между нагревательным прибором и пленкой, которую вы будете монтировать, останется зазор не менее 1,5 см. Когда свободного пространства не хватает, придется отрегулировать подвеску радиатора, чтобы обеспечить недостающие сантиметры.

Далее снимаете радиатор. Намечаете места, где расположены его крепежные скобы. Демонтируете их. Осматриваете кирпичную либо бетонную кладку стеновой поверхности.

При наличии щелей, трещин, прочих дефектов заштукатуриваете их (или шпаклюете). Выравниваете стену, наклеиваете экран (обмазываете обойным либо полимерным составом его обратную сторону).

Вместо клея, как было отмечено, разрешается применять жидкие гвозди. В некоторых случаях допускается использовать степлерные скобы или маленькие гвозди для крепления фольги (если они без особых проблем входят в материал стенки и прочно удерживаются в нем). Аккуратно возвращаете подвесы на место и устанавливаете батарею.

Дополнительно дадим несколько полезных рекомендаций домашним умельцам, которые впервые монтируют теплоотражающие изделия. Если во время установки экрана вы повредили его наружное покрытие, место пореза можно замаскировать пленками ЛАМС либо ЛАС.

Они изготавливаются из фольги и не снижают эффективность отражения тепла. Не пытайтесь найти экраны чересчур большой толщины. Практика показывает, что пяти сантиметров вполне достаточно для качественно сбережения тепла в доме.

Рекомендации по процессу монтажа

• Установка теплоотражающего экрана за батареей технологически проста, но будет выполнена быстрее и качественнее, если учитывать следующие практические рекомендации:
• максимальный эффект при использовании пенофола и аналогичных материалов достигается при наличии воздушного зазора в 15-20 мм с обеих сторон изолирующего слоя. В этом случае достигается термическое сопротивление изолирующей конструкции до 1.1-1.2 (м∙°С)/Вт. Монтаж производится на деревянные рейки, а пенофол должен быть с двухсторонним фольгированием (тип B);
• в большинстве случаев для обустройства экрана-отражателя для батарей достаточно одной воздушной прослойки – между радиатором и изолирующим материалом. Двухстороннее фольгирование в этом случае необязательно;
• при выборе отражателя следует учитывать, что фольга должна быть полированной (не матовой).

Экраны из ПВХ

ПВХ – термостойкий и долговечный материал, отличающийся низкой ценой и широким диапазоном расцветок. Практически единственный недостаток пластика – низкая устойчивость к механическим ударам. Экран можно делать как полностью из ПВХ, так и с деревянными или металлическими опорами для увеличения общей прочности конструкции.

Первый этап изготовления решетки из ПВХ – создание чертежа. Измерьте высоту, глубину и ширину радиатора. К ширине прибавьте по 4 см с каждой стороны, чтобы обеспечить свободную циркуляцию воздуха, а к глубине – 3-5 см. Оперируя полученными данными, нарисуйте схему будущего экрана.

Второй этап – сооружение короба. Ножовкой или электролобзиком вырежьте из ПВХ боковые, лицевую и верхнюю части экрана. В верхней и передней секциях просверлите фигурные отверстия для воздуха. Соедините между собой элементы короба гвоздиками и металлическими уголками.

Третий этап – установка экрана: приставьте короб к батарее и саморезами закрепите его или на стене, или на специальных настенных навесах.

Изготовление экрана на батарею отопления

Изготовить самостоятельно каркас экрана батареи отопления не представляется сложным, необходимо просто напилить, в размер стенки экрана из ЛДСП и соединить между собой любым способом. Торцы досок нужно оклеить мебельной кромкой, такой же, из которой будет изготавливаться декоративная решетка. Так как глубина экрана для батареи не велика, то материалом для стенок могут послужить обрезки ЛДСП, которые в избытке имеются в цехах по изготовлению мебели. Я соединения выполнил с помощью уголков и мебельных стяжных винтов – конфирмат. На технологии изготовления корпуса экрана для батареи отопления не останавливаюсь, так как здесь нет ничего сложного.

Как-то взглянув на плетенную из лозы корзину, «заболел» идеей сплести решетку на батарею отопления. После анализа доступных материалов, мой выбор пал на мебельную кромку с нанесенным на тыльную сторону термическим клеем. Цветовая гамма широкая, теплостойкая, тонкая, достаточно прочная. Идеальный оказался материал для изготовления своими руками решетки экрана на батарею отопления.

Как переплетена мебельная кромка для решетки экрана хорошо видно на фото.

Для изготовления решетки экрана батареи отопления нужно рассчитать требуемую длину кромки. Делается это очень просто. Измеряется площадь планируемой решетки, определяется, какая длина нужна для сплетения одного квадратного метра, делится площадь решетки на длину кромки, занимающую квадратный метр. Полученный результат умножаете на 1,3. Полученное число и будет требуемая длина кромки.

Пример: у меня размер решетки для экрана составил 0,56 м×0,48 м, площадь равна 0,27 м2. Ширина кромки составляет 0,018 м. Поделим 0,27/0,018=15. Умножим на 1,3. Итого нужно около 20 м. Расчет естественно прикидочный, но достаточно точный для данной задачи. Цена кромки 4 руб. за метр. Еще рублей 20 потрачено на крепежные детали. Итого 100 руб. за решетку!

Крепить кромку к корпусу экрана для батареи отопления можно двумя способами, гвоздиками длиной 8 мм или скобками.

Хотя у меня есть мебельный степлер, я предпочел гвоздики. Выбор обусловил тот факт, что при окончании плетения, чтобы переплет был правильным, приходилось откреплять некоторые концы. Вынимать гвоздики и забивать опять. Скрепки хоть и легко вгонять, но вынимать очень трудоемко. Поэтому, гвоздики лучше не забивать полностью, чтобы потом было легко вынуть. После окончания плетения их легко простучать до полного утопления.

Маленькие гвоздики забивать не так просто, как кажется на первый взгляд. Поэтому, я использовал для держания их до первого удара молотка хирургический инструмент с пугающим названием «Зажим кровоостанавливающий».

Как видите с зажимом забить гвоздик очень просто. Главное, Ваши пальцы будут в безопасности.

Функционально это тот же пинцет, но отличительная особенность в том, что можно удерживать мелкие предметы без использования мышечной силы пальцев. Благодаря наличию трех зубчатых фиксаторов, силу зажима можно ступенчато регулировать. Инструмент незаменим при работе с мелкими деталями. Завернуть в труднодоступном месте винт, или удержать небольшую гайку, продеть шнурок или нитку, да мало ли еще, с этим зажимом без проблем. Если у Вас такого еще нет, советую приобрести в магазинах медтехники.

Для того, чтобы ячейки решетки экрана батареи отопления были все одинакового размера полезно сделать шаблон, представляющий из себя небольшую пластинку из любого материала толщиной, равной ширине отверстий. Я делал плетение кромки таким образом, чтобы получились одинаковые ромбики. Если противоположные концы кромки фиксировать на разных расстояниях, то получится веерное изменение размеров ячеек. Тут есть, где развернуться фантазии. Дело вкуса.

READ Как установить манометр на насосную станцию

По окончанию плетения и утопления гвоздиков, для придания жесткости полученной решетки, следует ее прогреть утюгом при температуре 150-200˚С, прогладив с лицевой стороны. Клей размягчится, и кромки экрана после остывания надежно приклеятся друг к другу, образовав довольно жесткую конструкцию. Этой же кромкой нужно обклеить торцы корпуса экрана для батареи отопления. Процесс очень простой. Прикладываете кромку и проглаживаете горячим утюгом. Выступающие края кромки срезаются легко сапожным ножом. Получившиеся острые углы снимаются мелкой наждачной бумагой.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Экран для батареи своими руками

Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку.

Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее.

Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.

Материал и инструменты

Уголок металлическийЛаминированная ДСПДля изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки.

Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры.

При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).

Обои самоклеющиеся

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).

Как сделать

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
  • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
  • 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

• Короб экрана батареиСам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.
• В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Альтернативный вариант

Декор батареиЕсли возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.
