Где и как применяются трубы пнд
Их используют в совершенно разных целях – как для коммуникаций теплого пола, канализации, отвода грунтовых от зданий и сооружений, так и в системах холодного водоснабжения жилых домов и полива хозяйственных угодий , подачи газа в жилые и коммерческие здания.
Если есть необходимость в защите электропроводки, для этого можно применить гофрированную трубу пнд
Распространен также способ применения пнд труб для защиты и изоляции электропроводки. Этот метод весьма популярен, что обусловлено низкой электропроводностью материала. В этих целях в основном применяют гофрированные трубы пнд с зондом – тонкой проволокой, приспособленной для большего удобства установки коммуникаций.
Еще одно полезное свойство, которым обладает труба пнд, это хорошие звукоизоляционные характеристики, что делает двустенную трубу из полиэтилена идеальным средством для устройства канализации. Вообще, есть довольно много вариантов, что можно сделать из трубы пнд. Их используют даже для обустройства подогрева полов и стен, (благодаря тому, что они гибкие и легкие); впрочем, для теплого пола чаще используют полиэтиленовую трубу сшитую – она несколько отличается по свойствам. Есть даже специальные трубы пнд для опалубки.
В быту из труб пнд часто делают водопровод. Их стенки очень гладкие, поэтому такие системы долговечны, не требуют частой диагностики и ремонта, на них не откладывается осадок, они реже забиваются.
Популярная разновидность труб пнд – обсадные. Что это такое? Это изделие для защиты стенок скважин с технической или питьевой водой.
Советы, как выбирать
ПНД – оптимальный выбор для монтажа в грунте или цокольных помещениях без ультрафиолетовых лучей, резких скачков температуры и механических колебаний. При выборе вида, размера труб руководствуются назначением и условиями эксплуатации. Сначала определяют назначение трубопроводов – напорные и безнапорные, герметичные или нет. Силовые, телефонные или интернет-сети прокладывают в кожухах из трубок большего размера, нередко эти трубопроводы не герметизируются.
Второй важный фактор – рабочее давление в водопроводе или давление грунта на безнапорные сети. От этих факторов зависит выбор конструкции трубы (гладкостенная, гофра, гофра двухслойная, раструбная). Кроме того, учитывают температурный режим – перегрев земли летом, промерзание зимой.
Выбор параметров трубы для канализации зависит от веса вышележащего слоя грунта. Если глубина залегания больше 5–6 м или канализация находится под площадкой для автомобилей, используют гофрированные двухслойные трубы с большой кольцевой жесткостью. Гофру применяют и при глубокой закладке водопроводов, большом слое стяжки над системой теплого пола.
При выборе материалов в магазине лучше выбирать товар известных брендов. Гофра однозначно лучше импортного производства. Гладкостенные трубы можно выбирать и отечественных производителей.
Примерная цена и лучшие производители
Лучшие отечественные , «Казаньоргсинтез», «ТехСтройПолимер», «ПолиПластик», «БалтЭнергосистемы». Импортных производителей множество, но качество импортных труб ПНД ненамного выше отечественных, а вот цена существенно отличается. Определять наличие и цены труб иностранных производителей нужно отдельно по каждому региону: ассортимент и цены очень разные!
Цена ходовых изделий отечественного производства:
- 1 м гладкостенной водопроводной трубы Ø 32 мм стоит от 50 мм, Ø 40 мм – от 70 рублей;
- 1 м однослойной гофротрубы Ø 50 мм стоит примерно 60 рублей; Ø 63 мм – 90 рублей; Ø 110 мм – 150 рублей;
- раструбная ПНД конструкция ходового размера 110 мм и длиной 2 м стоит около 300 рублей; гофрированная – порядка 400 рублей.
Особенности производства
Почти половина изделий из полиэтилена производится именно путем полимеризации при низком давлении. Для этого применяются два основных способа – в суспензии (взвеси, смеси веществ) и газофазный. Третий метод – полимеризация в растворе – используется реже.
Сырьем для ПНД служит этилен, выделенный из нефтегазов, очищенный, содержащий небольшое количество кислорода. Для получения взвеси этилен смешивают с катализаторами хлоридом титана и радикалами алюминия, нагревают до 120-150°С при пониженном давлении 0,1-2 мПа. Для регулировки текучести в состав также вводят специальные добавки.
Реактор, в котором происходит процесс полимеризации, представляет собой аппарат, установленный вертикально, снабженной охладительной «водяной рубашкой». Аппарат охлаждают дополнительно с помощью отдувки этилена, не успевшего прореагировать с катализаторами. После охлаждения он возвращается обратно в реактор.
При газофазном методе катализаторами служат соединения хрома. В этом случае состав разогревают до 90-115°С при давлении 2,1 мПа. На выходе масса полиэтилена низкого давления равна около 97% от общего количества. Из раствора полученный пластик выделяют, удаляя соединения катализаторов, растворители и газы. Этот процесс проходит в центрифуге непрерывного действия. Дальнейшую очистку производят в сепараторе и грануляторе. Последний этап – пропаривание гранул в пару и сушка их горячем азоте.

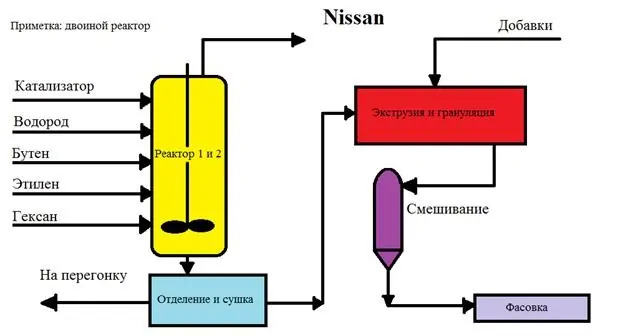

Полимеризация пластика
Сферы применения ПЭ труб
Трубы из полиэтилена низкого давления выпускают двух видов — непосредственно из самого полиэтилена и в комбинации с другими пластиками (ПВД, ПП) или сталью. Основные сферы применения ПЭ-трубопроводов:
- Подача холодной питьевой воды. Данные трубопроводы широко используют в коммунальном и бытовом хозяйстве. Выпущенные из чистого первичного ПЭ-трубы имеют синюю продольную полоску на маркировке.
- Транспортировка газа. Подземные трубопроводы из ПЭ разных диаметров повсеместно используются для газоподачи. Газовые трубы помечают желтой полоской на внешней стороне. Подробнее про газовые ПНД трубы!
- Дренаж и безнапорные канализационные сети. В народном и дорожном хозяйстве при укладке безнапорных канализационных и дренажных коммуникаций для значительных объемов транспортируемой среды используют трубопроводы больших диаметров, усиленные кольцевыми ребрами жесткости из стали. Обычно гофротрубы имеют две оболочки, а основным материалом их изготовления служит полиэтилен. Подробнее про дренажные трубы!
- Напорные канализационные сети. Также при прокладке канализационных сетей с большим объемом транспортируемой жидкости используют ПНД трубы.
- Электрические сети. Здесь, как правило, используют техническую ПНД трубу, как оболочку для защиты кабеля от внешних природных и физических воздействий. Такая труба производится с добавлением вторичного сырья по ТУ, имеет черный цвет и никак не маркируется.

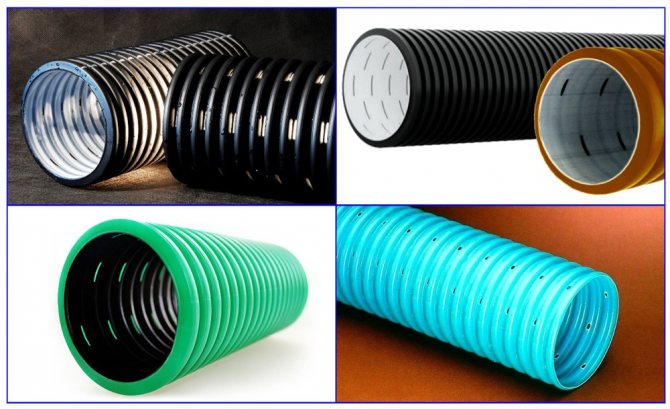

Рис. 5 ПНД труба дренажная с перфорацией
- Комбинированные ПЭ-трубы с внутренней полипропиленовой (ПП) оболочкой используются для транспортировки горячих стоков и агрессивных химических сред от предприятий.
- В системах горячего водоснабжения, отопительных сетях, незаменимы трубы с низкой теплопроводностью в пенополиуретановой изоляции (ППУ), транспортирующие высокотемпературную рабочую среду. Их внешней оболочкой выступают оцинкованная сталь или полиэтилен.
- Гофрированная однослойная и двухслойная труба ПНД используется для прокладки кабельных сетей, ее выпускают красной, черной и синей окраски.
- Из двухслойных ПНД-труб большого диаметра со стальным армированием монтируют дренажные и смотровые пластиковые колодцы.
- ПНД-трубы незаменимы при реновации, когда взамен или внутрь изношенной трубопроводной магистрали помещают полимерной трубопровод.
- Так же полиэтиленовые трубы низкого давления применяют в ряде других сфер — в сельском хозяйстве для орошения земельных участков, в быту для капельного полива, дренажа (зеленые, черные гофрированные ПЭ-трубы).
Разновидности ПНД изделий
Трубы ПНД классифицируются на две разновидности — напорные и безнапорные. Отличия между ними заключаются в уровне максимального давления, которое может выдержать пластиковый трубопровод. Сфера применения напорных ПНД труб — водоснабжение (горячее и холодное), системы отопления и канализационные коммуникации, также напорные трубы могут использоваться для транспортировки газа.
Безнапорные — предназначены для технических нужд: они используются в качестве обсадных при обустройстве скважин на воду, для монтажа дренажных систем и изоляции высоковольтных кабелей. Согласно техническим нормативам, допускается применение данных ПНД труб при укладке безнапорной канализации.
Для изготовления ПНД труб применяется несколько модификаций полиэтилена — ПЭ63, ПЭ80 и ПЭ100. Безнапорные трубы изготавливаются из ПЭ63, напорные — из ПЭ80 и 100. Разница между модификациями заключается в количестве соединенных молекул этилена в кристаллической сетке материала, числовой индекс в данном случае обозначает процент соединений от общего числа молекул. Чем он выше — тем изделие прочнее и устойчивее к деформациям, но при этом менее эластичней.
ПНД изделия, предназначенные для использования в сфере водоснабжения, обозначены синей полосой, изделия для газовых трубопроводов — полосой желтого цвета. Трубы для технического использования и канализационных систем не имеют цветовой маркировки.
Технология изготовления
Полиэтиленовые трубы производятся методом экструзии, суть которого заключается в продавливании полимерного расплава через насадку определенной формы. Технология производства ПНД изделий реализуется в следующей последовательности:
ПНД трубы для водоснабжения
- Сырье (гранулы этилена) подается в экструзионный бункер, где под воздействием повышенной температуры этилен плавится, после чего в расплав добавляются химические присадки, обеспечивающие итоговому материалу требуемые эксплуатационные свойства.
- В бункере поддерживается определенное давление, под воздействием которого происходит уплотнение расплава, что приводит к соединению отдельных молекул этилена в сплошную кристаллическую сетку.
- Расплав пропускается через экструзионную головку (конструкция оборудована охлаждающими элементами), при прохождении которой материал принимает форму будущей трубы.
- Заготовка прокатывается на калибровочном стане, где сегмент получает итоговый диаметр, и перемещается в емкость для водяного охлаждения.
- Изделие маркируется и попадает на линию нарезки, где раскраивается на участки требуемой длины.
Также существует категория ПВД труб (ПВД — полиэтилен высокого давления). Для их изготовления применяется аналогичное сырье, отличия лежат в самой технологии производства — уровне давления, поддерживаемом в бункере на этапе плавки гранул этилена.
ПВД трубы существенно отличаются в плане эксплуатационных характеристик. ПВД является мягким, эластичным материалом, тогда как полиэтилен низкого давления жесткий и имеет минимальную пластичность (ПВД трубы реализуются в бухтах длиной 100 м, тогда как ПНД изделия диаметром от 50 мм. не гнутся и продаются отрезками длиной 2-8 метров).
Сфера применения ПВД труб — внутреннее водоснабжение и системы мелиорации. Для обустройства трубопроводов отопления и подачи горячей воды ПВД трубы не используются, поскольку их температурный максимум составляет +40 градусов.
От металла к пластику
Долгое время в наших широтах безраздельно властвовали чугунные и стальные трубы. Они применялись и в отоплении, и в водоснабжении, и в канализационных системах. Так продолжалось вплоть до конца 90-х, пока на российском рынке не появились первые трубы ПНД и ПВХ. Немногим позже (ближе к середине нулевых) в стране были построены первые крупные заводы полиэтиленовых труб, и с тех пор эти изделия начали активно теснить своих металлических конкурентов.
Так же быстро, как население привыкло к пластиковым пакетам, одноразовой посуде и ПВХ окнам, оно привыкло к ПП, ПВХ и ПНД трубам. Цены на них какое-то время держались на высокой отметке, однако с расширением производственных мощностей в России и за рубежом, эти изделия стали быстро дешеветь, приближаясь по стоимости к металлическим. Появилось большое количество аксессуаров для труб и методик по их монтажу. Кроме того, полимерная основа прощала большое количество ошибок монтажников, ведь она куда более устойчива к растяжению, скруткам и перегибам.
Соединение ПВХ и ПНД труб
Разнородные материалы могут фиксироваться несколькими способами:
- Резьбовые фитинги – фиксация производится на конце трубы посредством сварного метода. С этой целью фитинг разбирается, одна его часть приваривается к концу одной трубы, а участок с резьбой – к другой. Для плавки пластика потребуется использование специального аппарата, который позволит сделать соединение прочным и герметичным. Если это неразъемный участок, то актуально применение фитинга с закладным нагревающимся элементом;
- Цанговая муфта – такая конструкция является разборной и собирается из цанги, зажимной гайки и резьбы. На данный момент существует большой ассортимент муфт для пластиковых труб. Для соединения двух видов продукции сперва разбирается муфта, после чего цанга вставляется в одну из труб и фиксируется зажимной гайкой. Далее конструкция затягивается. Фитинг не должен быть перетянут, что может привести к деформации краев изделия. Финишный этап – подсоединение трубы другого вида к резьбе;
- Фланцы – метод актуален при больших диаметрах стояков, канализации и прочих элементов. Помимо фланца дополнительно используют втулку, позволяющую его зафиксировать. Сам метод соединения схож с применением цанговой муфты – конструкция разбирается и укрепляется на разных трубах к уже установленным втулкам. Фиксируют участок накидными гайками;
- Холодная сварка. Для работ требуется специальный паяльный аппарат. Клеящей массой выступает особая масса из минералов и полимерных соединений. Характеризуется она качественной адгезией и обеспечивает надежное, герметичное соединение. Актуален метод для тех участков, где вода транспортируется самотеком.
Для соединения используются дополнительные элементы Чтобы соединение двух изделий было более плотным, подходят самые разнообразные материалы. Для резьбового фитинга и цанговой муфты актуальна фум-лента, а для фланцев – прокладки из резины или асбеста.
Пнд труба характеристики
Преимущества в использовании.
- Пнд трубы можно использовать до 50 лет. Они не подвергаются воздействию химических элементов, не окисляются и не ржавеют.
- При прокладке трубы водопровода не нужно использовать дополнительные приспособления для защиты и изоляции.
- Стенки полипропеленовых труб обладают гладкой поверхностью, благодаря этому не скапливается осадок и ил. Из-за низкой тепло проводимости, на внешней стороне практически не бывает конденсата.
- Разрыв из-за низких температур практически исключен. Трубы обладают способностью увеличиваться без разрывов в диаметре и возвращаться в изначальное состояние.
- Экономия на перевозке, т. к. кубометр такого изделия весит меньше тонны. Это в 6 раз ниже аналогов из других материалов.
- Технически простая сварка. Соединения труб пнд не деформируются с течением времени.
- Экологически безопасный материал. Даже при высоких требованиях, полиэтиленовые трубы широко используются в Европе.
Недостатки в применении.
- Технология установки требует иногда нетипичного подхода.
- Есть ограничения в использовании по температуре. Иногда для горячей воды нет возможности применения.
- На длительность использования влияет подвижность грунта на объекте и УФ-воздействие. Эти критерии могут снизить эксплуатационный период.
Виды стоимость труб
Трубы пнд делятся на напорные и безнапорные.
Первые используются для водопровода и газовых коммуникаций. Вторые для ливневой и фекальной системы.
Разграничение видов по назначению следующее:
- ПНД ПЭ 80 применяется для перемещения горючих газов;
- с маркировкой 100 используются в системах водопровода и канализации. Помимо этого применяются в газификации;
- с обозначением PROSAFE могут прокладываться как с траншеями, так и без них. Применяются для обеспечения домов и горячей водой, и газом. Заявленный срок их службы составляет 100 лет.
Их стоимость зависит от технических характеристик:
- внутренний и наружный диаметр, соответственно и толщина стенок;
- вид труб. Стоимость изделий с маркировкой 80, ниже, чем с индексом 100, при прочих равных условиях.
Монтаж

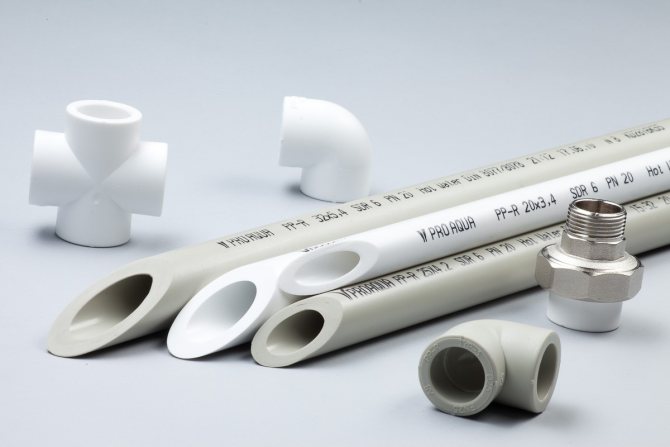

В монтаже применяются фитинги. Трубы между собой могут совмещаться двумя видами пайки – в раструб и встык.
При соединении без нарушения технологии, места спайки будут долговечными, и не будут подвергаться разрушительным изменениям.

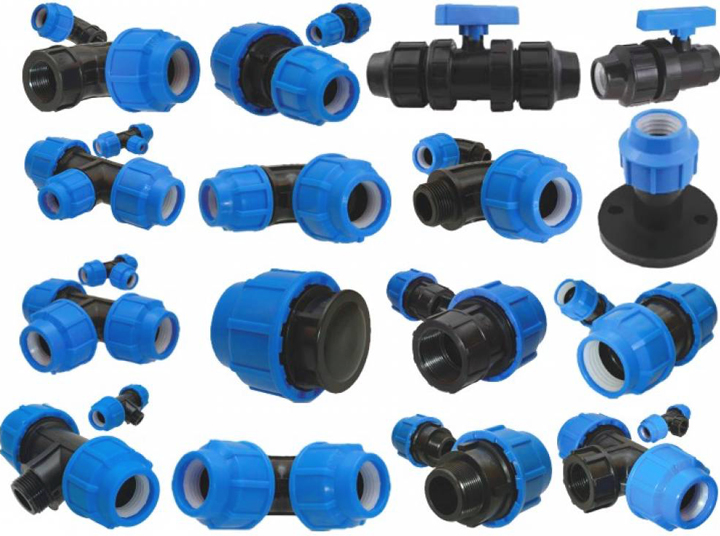

Фитинги бывают компрессионные и электросварные. В первом случае специальное резиновое кольцо прижимается гайкой. Монтаж напоминает технологию соединения металлопластиковых труб.
При использовании гаечного или пружинного ключа, надо быть внимательным, чтобы не нарушить целостность конструкции.

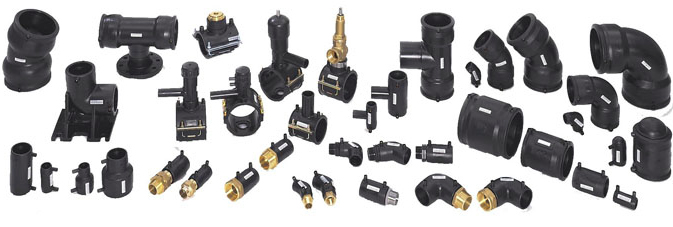

Электросварные фитинги более дорогие.
В их конструкции есть специальный нагревательный элемент . По коду на них можно определить необходимое напряжение и время пайки.
Из-за разрушительного воздействия солнечных лучей, пластиковые трубы рекомендуется укладывать таким образом, чтобы площадь попадания по УФ-лучей была минимальной.
Если система монтируется под землю, то прокладка труб пнд должна проходить в виде змейки.
Это связано с разницей температур зимой и летом, а также с большим коэффициентом теплового расширения.
Такие коммуникации выгодные в экономическом плане.
Длительный срок использования при небольших ценах является огромным преимуществом. Благодаря этому они настолько широко используются.
Технические характеристики труб ПНД
Общие характерные особенности труб ПНД можно представить в виде следующей таблицы:
| Применение | Напорные трубопроводные системы, скважины, насосные системы, защита электропроводки, газовые магистрали. |

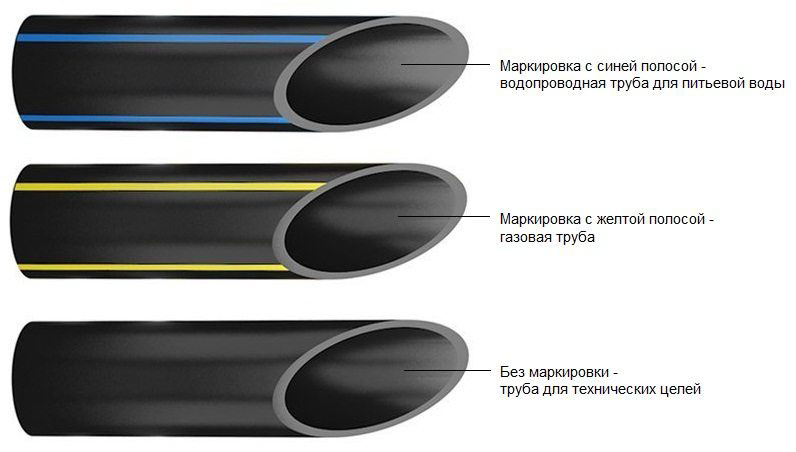

| Цветовое исполнение | Черный цвет. На трубах по боковой поверхности наносится яркая продольная полоса: желтая – на трубах для транспортировки газа, синяя – для воды. Трубные изделия для технического применения и канализации не имеют цветных полос. |
| Срок службы | до 50 лет |
| Гибкость | Высокая |
| Рабочие температурные показатели | -20 до +40°С. |
| Максимальные температурные показатели | -70 до +80°С. |
| Размер сечения | Стандартное исполнение – до 120, встречаются до 150. |
| Показатели давления | 6-25 атм. |
| Прочность | До 38 МПа |
| Взаимодействие с агрессивными средами | Не подвергается коррозии, с газами и водой – работает нейтрально, при прокладке электрокабеля внутри трубы обладает диэлектрическими свойствами. |
| Способы монтажа | Раструбное, фитинговое, электросварное соединение. |
| Выпускаемые размеры, м | Бухты – 100, 200, 1000 м. Также выпускается в отрезках длинной до 12 м. |
Трубы ПНД маркируются признаком ПЭ, говорящего о том, что изделие произведено из полиэтилена. Применяют несколько модификаций — ПЭ 63, ПЭ 80 и ПЭ 100. Числовой показатель информирует о количестве связей молекул этилена в структурной решетке полимера, отношение количество связей к общему числу молекул.
Показатели 63, 80 и 100 характеризуют возможность трубы выдерживать давление в 6,3, 8, 10 МПа, соответственно.
SDR
Вторым важным показателем в определении технических характеристик трубы является стандартный коэффициент размера трубного изделия (индекс SDR), который определяется как отношение размера сечения трубы к толщине ее стенки. По индексу SDR можно определить, где можно использовать трубу.
| SDR | Максимальное давление, атм. | Область применения |
| 6 | 25 | Напорные магистрали, трубопроводы для подачи воды, монтаж канализационных напорных коллекторов, газопроводных линий. |
| 7,4 | 20 | |
| 9 | 16 | |
| 11 | 12 | Слабонапорные системы для транспортировки воды, оросительные магистрали. |
| 13,6 | 10 | |
| 17 | 8 | |
| 17,6 | 7 | |
| 21 | 6 | Внутридомовое слабонапорные водообеспечение малоэтажных домов |
| 26 | 5 | Внутридомовое слабонапорные водообеспечение малоэтажных домов, безнапорные (самотечные) канализационные отводы |
| 33 | 4 | |
| 41 | 4 |
ГОСТ 18599-2001
Данный стандарт регламентирует изготовление напорных изделий. Эти трубы используют в самых обширных областях и перечень их размеров просто огромен. Он зависит от конкретного назначения и технической необходимости. Поэтому имеет смысл описать исключительно крайние значения.
Важно! Труба ПЭ часто именуется как ПНД, но это неправильно. Эта маркировка свойственна другому стандарту, предназначенному для канализационных систем
Отдельного внимания заслуживают трубы:
- ПЭ 32, способные иметь диаметр от 10 до 160мм с толщиной стенок от 2 до 20,8;
- ПЭ 63 с толщиной стенок 2,0 — 57,2 мм при диаметре 16 — 1200;
- ПЭ 80: диаметр 16 — 1200, стенки 2,0 — 59,3;
- ПЭ 100: диаметр 32 — 1000, толщина стенок 3,0 — 59,3.
Таблица 1. Размеры и максимальные рабочие давления труб из полиэтилена ПЭ 80
| Средний наружный диаметр | SDR 26 S 12,5 | SDR 21 S 10 | SDR 17,6 S 8,3 | SDR 17 S 8 | SDR 13,6 S 6,3 | SDR 11 S 5 | SDR 9 S 4 | Овальность после экструзии, не более | ||||||||
| Максимальное рабочее давление воды при 20 °С, МПа | ||||||||||||||||
| 0,5 | 0,63 | 0,8 | 0,8 | 1,0 | 1,25 | 1,6 | ||||||||||
| Толщина стенки | ||||||||||||||||
| номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | |
| 16 | +0,3 | — | — | — | — | — | — | — | — | — | — | — | — | 2,0* | +0,4 | 1,2 |
| 20 | +0,3 | — | — | — | — | — | — | — | — | — | — | 2,0* | +0,4 | 2,3 | +0,5 | 1,2 |
| 25 | +0,3 | — | — | — | — | — | — | — | — | 2,0* | +0,4 | 2,3 | +0,5 | 2,8 | +0,5 | 1,2 |
| 32 | +0,3 | — | — | — | — | — | — | 2,0* | +0,4 | 2,4 | +0,5 | 3,0 | +0,5 | 3,6 | +0,6 | 1,3 |
| 40 | +0,4 | — | — | 2,0* | +0,4 | — | — | 2,4 | +0,5 | 3,0 | +0,5 | 3,7 | +0,6 | 4,5 | +0,7 | 1,4 |
| 50 | +0,5 | 2,0 | +0,4 | 2,4 | +0,5 | — | — | 3,0 | +0,5 | 3,7 | +0,6 | 4,6 | +0,7 | 5,6 | +0,9 | 1,4 |
| 63 | +0,6 | 2,5 | +0,5 | 3,0 | +0,5 | 3,6 | +0,6 | 3,8 | +0,6 | 4,7 | +0,8 | 5,8 | +0,9 | 7,1 | +1,1 | 1,5 |
| 75 | +0,7 | 2,9 | +0,5 | 3,6 | +0,6 | 4,3 | +0,7 | 4,5 | +0,7 | 5,6 | +0,9 | 6,8 | +1,1 | 8,4 | +1,3 | 1,6 |
| 90 | +0,9 | 3,5 | +0,6 | 4,3 | +0,7 | 5,2 | +0,8 | 5,4 | +0,9 | 6,7 | +1,1 | 8,2 | +1,3 | 10,1 | +1,6 | 1,8 |
| 110 | +1,0 | 4,2 | +0,7 | 5,3 | +0,8 | 6,3 | +1,0 | 6,6 | +1,0 | 8,1 | +1,3 | 10,0 | +1,5 | 12,3 | +1,9 | 2,2 |
| 125 | +1,2 | 4,8 | +0,8 | 6,0 | +0,9 | 7,1 | +1,1 | 7,4 | +1,2 | 9,2 | +1,4 | 11,4 | +1,8 | 14 | +2,1 | 2,5 |
| 140 | +1,3 | 5,4 | +0,9 | 6,7 | +1,1 | 8,0 | +1,2 | 8,3 | +1,3 | 10,3 | +1,6 | 12,7 | +2,0 | 15,7 | +2,4 | 2,8 |
| 160 | +1,5 | 6,2 | +1,0 | 7,7 | +1,2 | 9,1 | +1,4 | 9,5 | +1,5 | 11,8 | +1,8 | 14,6 | +2,2 | 17,9 | +2,7 | 3,2 |
| 180 | +1,7 | 6,9 | +1,1 | 8,6 | +1,3 | 10,2 | +1,6 | 10,7 | +1,7 | 13,3 | +2,0 | 16,4 | +2,5 | 20,1 | +3,1 | 3,6 |
| 200 | +1,8 | 7,7 | +1,2 | 9,6 | +1,5 | 11,4 | +1,8 | 11,9 | +1,8 | 14,7 | +2,3 | 18,2 | +2,8 | 22,4 | +3,4 | 4,0 |
| 225 | +2,1 | 8,6 | +1,3 | 10,8 | +1,7 | 12,8 | +2,0 | 13,4 | +2,1 | 16,6 | +2,5 | 20,5 | +3,1 | 25,2 | +3,8 | 4,5 |
| 250 | +2,3 | 9,6 | +1,5 | 11,9 | +1,8 | 14,2 | +2,2 | 14,8 | +2,3 | 18,4 | +2,8 | 22,7 | +3,5 | 27,9 | +4,2 | 5,0 |
| 280 | +2,6 | 10,7 | +1,7 | 13,4 | +2,1 | 15,9 | +2,4 | 16,6 | +2,5 | 20,6 | +3,1 | 25,4 | +3,9 | 31,3 | +4,7 | 9,8 |
| 315 | +2,9 | 12,1 | +1,9 | 15,0 | +2,3 | 17,9 | +2,7 | 18,7 | +2,9 | 23,2 | +3,5 | 28,6 | +4,3 | 35,2 | +5,3 | 11,1 |
| 355 | +3,2 | 13,6 | +2,1 | 16,9 | +2,6 | 20,1 | +3,1 | 21,1 | +3,2 | 26,1 | +4,0 | 32,2 | +4,9 | 39,7 | +6,0 | 12,5 |
| 400 | +3,6 | 15,3 | +2,3 | 19,1 | +2,9 | 22,7 | +3,5 | 23,7 | +3,6 | 29,4 | +4,5 | 36,3 | +5,5 | 44,7 | +6,8 | 14,0 |
| 450 | +4,1 | 17,2 | +2,6 | 21,5 | +3,3 | 25,5 | +3,9 | 26,7 | +4,1 | 33,1 | +5,0 | 40,9 | +6,2 | 50,3 | +7,6 | 15,6 |
| 500 | +4,5 | 19,1 | +2,9 | 23,9 | +3,6 | 28,3 | +4,3 | 29,7 | +4,5 | 36,8 | +5,6 | 45,4 | +6,9 | 55,8 | +8,4 | 17,5 |
| 560 | +5,0 | 21,4 | +3,3 | 26,7 | +4,1 | 31,7 | +4,8 | 33,2 | +5,0 | 41,2 | +6,2 | 50,8 | +7,7 | — | — | 19,6 |
| 630 | +5,7 | 24,1 | +3,7 | 30,0 | +4,5 | 35,7 | +5,4 | 37,4 | +5,7 | 46,3 | +7,0 | 57,2 | +8,6 | — | — | 22,1 |
| 710 | +6,4 | 27,2 | +4,1 | 33,9 | +5,1 | 40,2 | +6,1 | 42,1 | +6,4 | 52,2 | +7,9 | — | — | — | — | 24,9 |
| 800 | +7,2 | 30,6 | +4,6 | 38,1 | +5,8 | 45,3 | +6,8 | 47,4 | +7,2 | 58,8 | +8,9 | — | — | — | 28,0 | |
| 900 | +8,1 | 34,4 | +5,2 | 42,9 | +6,5 | 51,0 | +7,7 | 53,3 | +8,0 | — | — | — | — | — | — | 31,5 |
| 1000 | +9,0 | 38,2 | +5,8 | 47,7 | +7,2 | 56,6 | +8,5 | 59,3 | +8,9 | — | — | — | — | — | — | 35,0 |
| 1200 | +10,0 | 45,9 | +6,9 | 57,2 | +8,6 | — | — | — | — | — | — | — | — | — | — | 42,0 |
| * Трубы относят к соответствующему размерному ряду SDR (S) условно; минимальная толщина стенки труб 2,0 мм установлена, исходя из условий сварки труб. |
ТРУБЫ ПНД (полиэтилен низкого давления)
Применяются при монтаже водопровода для холодной воды (труба напорная ПНД для питьевой воды), а также используются при монтаже систем напорной канализации. Нельзя применять в системах горячего водоснабжения и отопления.
Полиэтилен низкого (ПНД) и высокого давления (ПВД) в чем отличия?
Если коротко: ПВД — низкая плотность материала, получаемого при полимеризации этилена при повышенном давлении. Температура плавления — порядка 110°С. Трубы из ПВД обычно предназначены для монтажа безнапорной (самотечной) канализации и как оболочка для прокладки электрических коммуникаций. Из него производится широкий спектр продукции — пакеты и упаковочная пленка, трубы, изоляция электрических кабелей высокого напряжения, баки и канистры, фурнитура для мебели и т.д. ПНД — отличается более высокой плотностью и лучшими характеристиками прочности по сравнению с ПВД.
Температура плавления — порядка 130°С, что на 20° выше, чем у ПВД. Влаго- и газопроницаемость ПНД в 5 раз ниже, чем у ПВД, он обладает большей химической стойкостью к жирам и маслам. Обычно данный вид труб применяют для наружного монтажа трубопроводов по подаче холодной воды. Трубы ПНД в настоящее время изготавливаются из полимера марки ПЭ-100, пришедшему на смену ПЭ-80. Такие полиэтиленовые трубы можно рекомендовать и для монтажа напорной канализации.Основное применение труб ПНД — наружняя прокладка для холодного водоснабжения, а полипропиленовых неармированных труб — внутренняя, т.к. трубы ПНД выдерживают более низкие температуры, да и смотрятся они неподходяще для прокладки внутри квартиры. Чаще всего труба выпускается в чёрном цвете и вдоль всей длины имеет синюю полосу, что означает пригодность для использования с холодной водой.
Преимущества полимерных труб ПНД и ПВД:
- имеют долгий срок службы — не менее 50 лет;
- не требуют катодной защиты при укладке в грунт, т.к. не подвержены электрохимической коррозии;
- при равных характеристиках стоимость полиэтиленовых труб ниже, чем стальных;
- внутренний диаметр труб не меняется со временем, т.к. внутренняя поверхность гладкая и на ней не отлагаются накипь и не скапливаются биологические отложения;
- теплопотери и степень образования конденсата на наружной поверхности крайне малы, т.к. пластиковые трубы обладают низкой теплопроводностью;
- трубы ПНД, в случае замерзания жидкости внутри, не лопнут, т.к. диаметр трубы может увеличиваться под напором замерзшей воды на 5–7 % и вернется к прежнему диаметру после оттаивания;
- масса труб в 6 раз ниже веса стальных труб аналогичных диаметра и предельного рабочего давления, что значительно облегчает транспортировку и монтаж;
- высокая стойкость к гидроударам (низкий модуль упругости труб ПНД);
- сварка труб из полиэтилена намного проще, быстрее и дешевле, чем стальных труб, сварные соединения труб ПНД надежны весь период их эксплуатации;
- полиэтиленовые трубы разрешены к использованию в системах, снабжающих питьевой водой, полностью экологически безопасны.
- стойкость к низким температурам от -50°С и ниже.
Минусы труб ПНД и ПВД:
- нельзя использовать в системах отопления и горячего водоснабжения, рабочая температура около 45°С, с кратковременным повышением до 80°С;
- монтаж по специфической технологии;
- менее механически устойчивы по сравнению со стальными и чугунными трубами. срок эксплуатации полимерных труб, уложенных в грунт, зависит от подвижности грунта;
- их эксплуатационные характеристики снижаются под воздействием ультрафиолета (степень стойкости к ультрафиолету зависит от катализаторов, примененных в процессе производства гранул ПНД).
- подвержены растрескиванию под воздействием окружающей среды, однако у высокомолекулярных марок изделий из ПНД этот недостаток отсутствует.
