Какие крыши называются эксплуатируемыми и их устройство

Плоская кровля

Возможно, в чьем-то представлении плоская кровля является пережитком, т. к. в большинстве своем ее можно встретить на старых жилых домах или на промышленных зданиях. Но на самом деле она с успехом используется при проектировании и строительстве современных домов. В некоторых случаях она выгодно отличается от кровли со скатами. Выделяют два основных вида плоской кровли:

• неэксплуатируемая;
• эксплуатируемая.

Из названия становится понятно, каким образом используется кровля. Первый вид предназначен главным образом для защиты помещения от различных воздействий. При проектировании ведется расчет снеговых и ветровых нагрузок, дополнительные нагрузки не учитываются. Такая конструкция применяется на строениях, где обслуживание кровли производится редко. Это, например, может быть гараж. Слоями кровельного пирога для неэксплуатируемой кровли являются:

• подкладочный гидроизоляционный материал;
• утеплитель;
• финишный настил.

Последний может укладываться в несколько слоев методом наплавления. Второй вид кровли имеет более сложную конструкцию. Если эксплуатируемая кровля сооружается не на плитах перекрытия, тогда первым слоем является конструкция из бруса и досок, далее укладывается пленка для пароизоляции и на нее монтируется утеплитель. Только после этого наплавляется финишное покрытие. В некоторых случаях сооружается инверсионная кровля, которая предусматривает замену порядка слоев и подсыпку балласта.

Основные типы крыш

Все крыши условно можно поделить на два основных типа:

Плоские крыши

Многослойные горизонтальные конструкции практически без уклона, 1-2⁰ (до 4⁰) необходимые для отвода осадков визуально практически незаметны. Подразделяются на эксплуатируемые и неэксплуатируемые, актуальны для домов в современном и минималистском стиле. При кажущейся простоте конструкции, сложность реализации обусловлена повышенными требованиями к гидроизоляции.

Скатные крыши

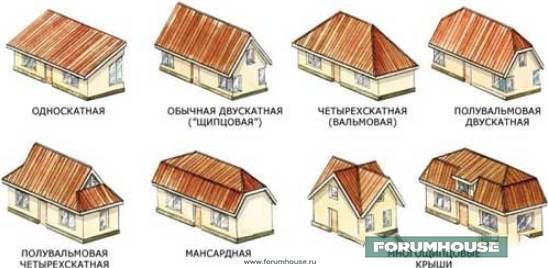

Внутри категории подразделяются на несколько разновидностей, отличающихся количеством и геометрической формой скатов и уровнем сложности реализации.

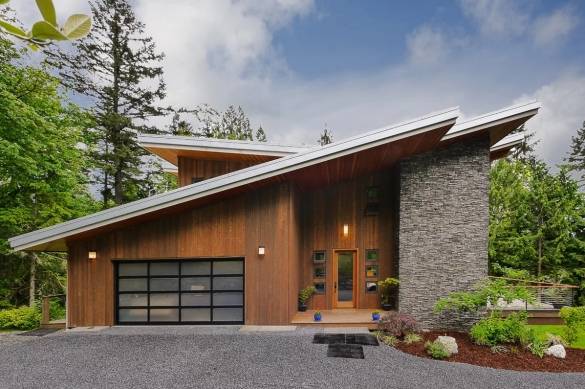

Односкатная крыша – в исходном варианте самый упрощенный подвид, представленный одной наклонной плоскостью, опираемой на несущие стены, расположенные на разном уровне по высоте. Угол наклона ската варьируется в диапазоне от 10 до 60⁰, оптимальным считается уклон односкатной крыши в 30-35⁰. Для повышения декоративности односкатной крыши конструкцию усложняют, несколько закругляя, изгибая плоскость или комбинируя направленность.

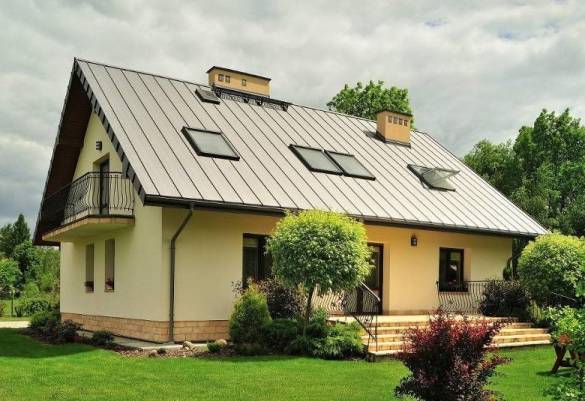

Двускатная (щипцовая) крыша – одна из самых распространенных конструкций, состоит из двух наклонных плоскостей, разделенных коньком (ребром). В этом типе конструкции появляются фронтоны – боковые части стен в виде треугольников, формируемые из основных стеновых материалов или отличных от них. В зависимости от архитектурного замысла, скаты могут быть как одинаковыми, образовывая в поперечнике равнобедренный треугольник, так и с разными углами наклона и длиной свеса. Минимально допустимый угол наклона скатов – 20⁰, оптимальный – 40-60⁰.

Остальные подвиды, за исключением нестандартных конструкций, являются производным двускатной крыши.

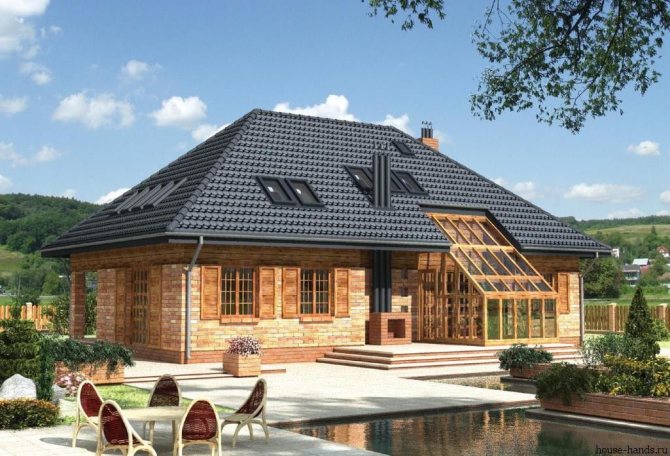

Четырехскатные (вальмовые или шатровые) крыши образуются из двухскатных крыш. Их фронтоны срезаются наклонными плоскостями на всю высоту. Треугольные скаты шатровых крыш называются вальмами. Полувальмовые крыши отличаются от четырехскатных тем, что наклонными плоскостями у них срезаются лишь часть фронтонов. Четырехщипцовые крыши образуются от соединения четырех двускатных плоскостей.

Если под крышей запланирован не чердак, а жилое помещение, сезонное или круглогодичного проживания (отапливаемое), строится крыша мансардного типа. Она может быть как упрощенной двускатной, так и вальмовой, и полувальмовой, ее особенностью является не форма скатов, а наличие теплоизоляции в кровельном пироге. Зачастую при нехватке жилой площади в мансарду преобразуют холодный чердак или выполняют капитальную реконструкцию, надстраивая мансардную крышу с большей квадратурой.

К оригинальным же крышам можно отнести круглые (купольные, конические) – они возводятся преимущественно на домах круглой формы, а так же над башенками, на домах с «замковой» архитектурой. От обычных, скатных, они отличаются не только формой, но особым строением стропильной системы.

Виды эксплуатируемых крыш по назначению

По основным задачам крыши делятся на:

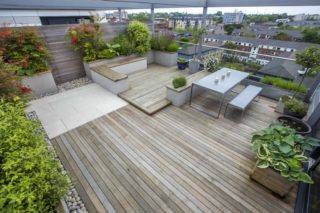

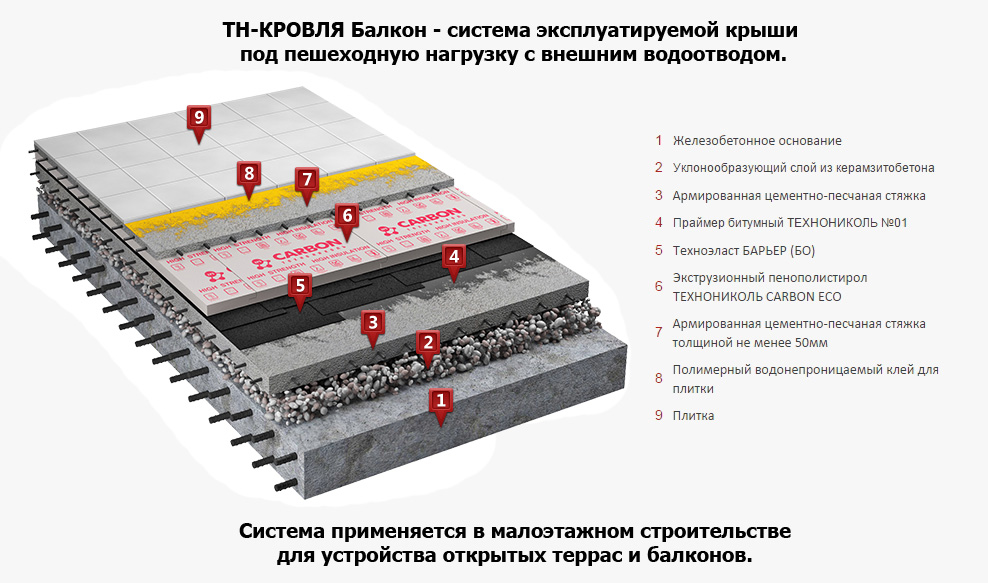

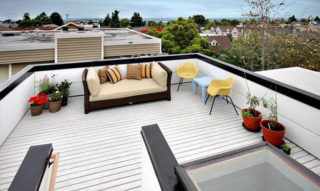

• Террасы. Обладают разной отделкой – искусственной или природной. Применяются в роли спортивных кортов, площадок отдыха. Верхнее покрытие укладывают на дополнительные: тротуарные пластинки размещают на ярус песочно-цементного насыпа. Водоотвод такой крыши представлен емкостью или воронкой.

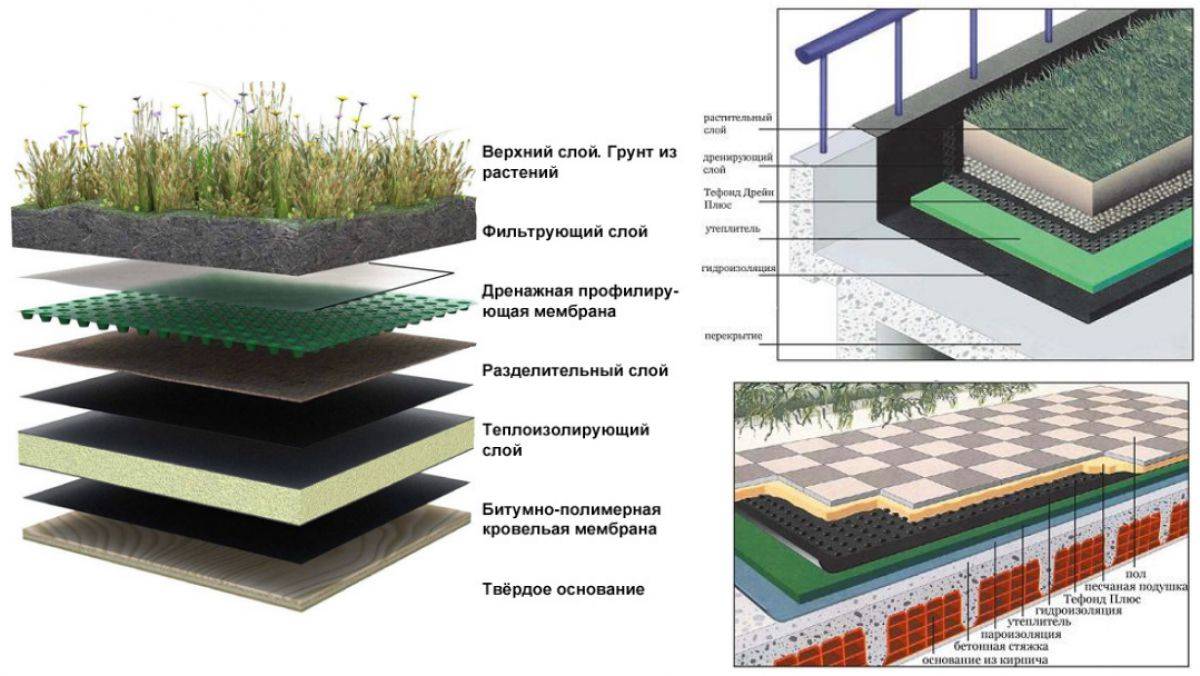

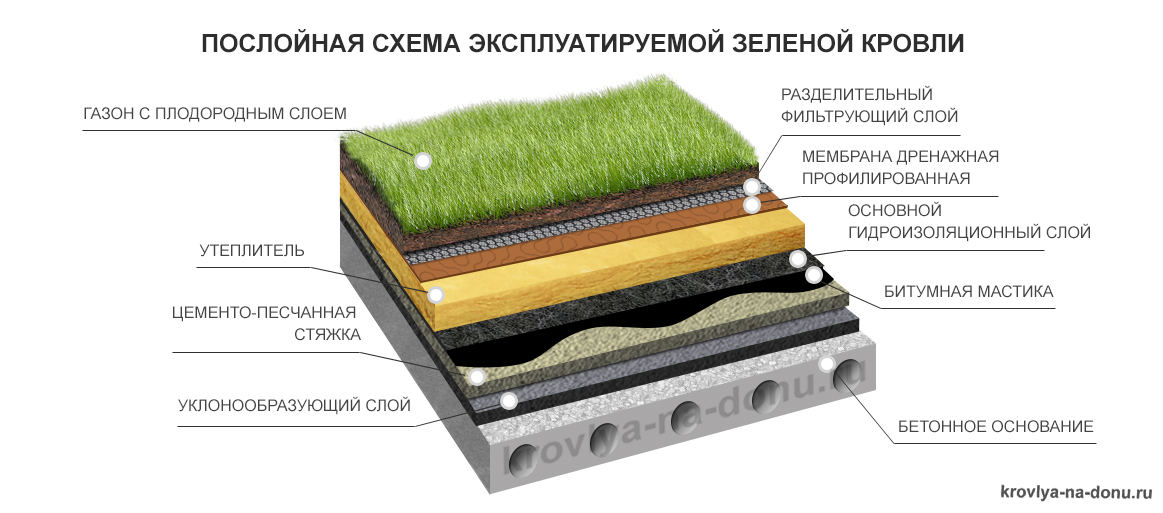

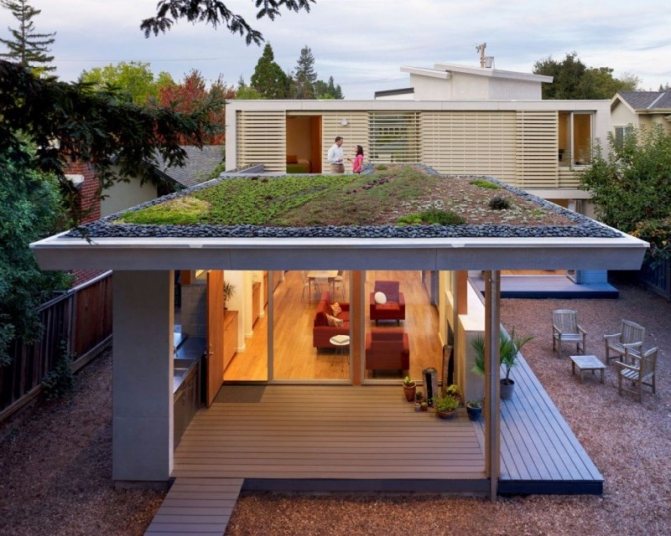

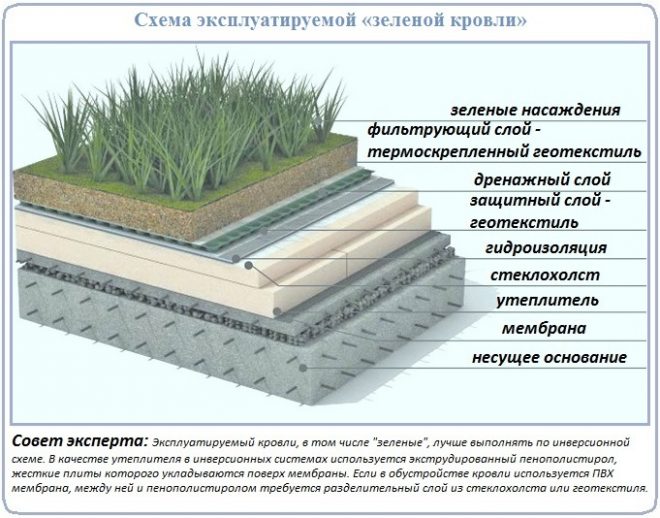

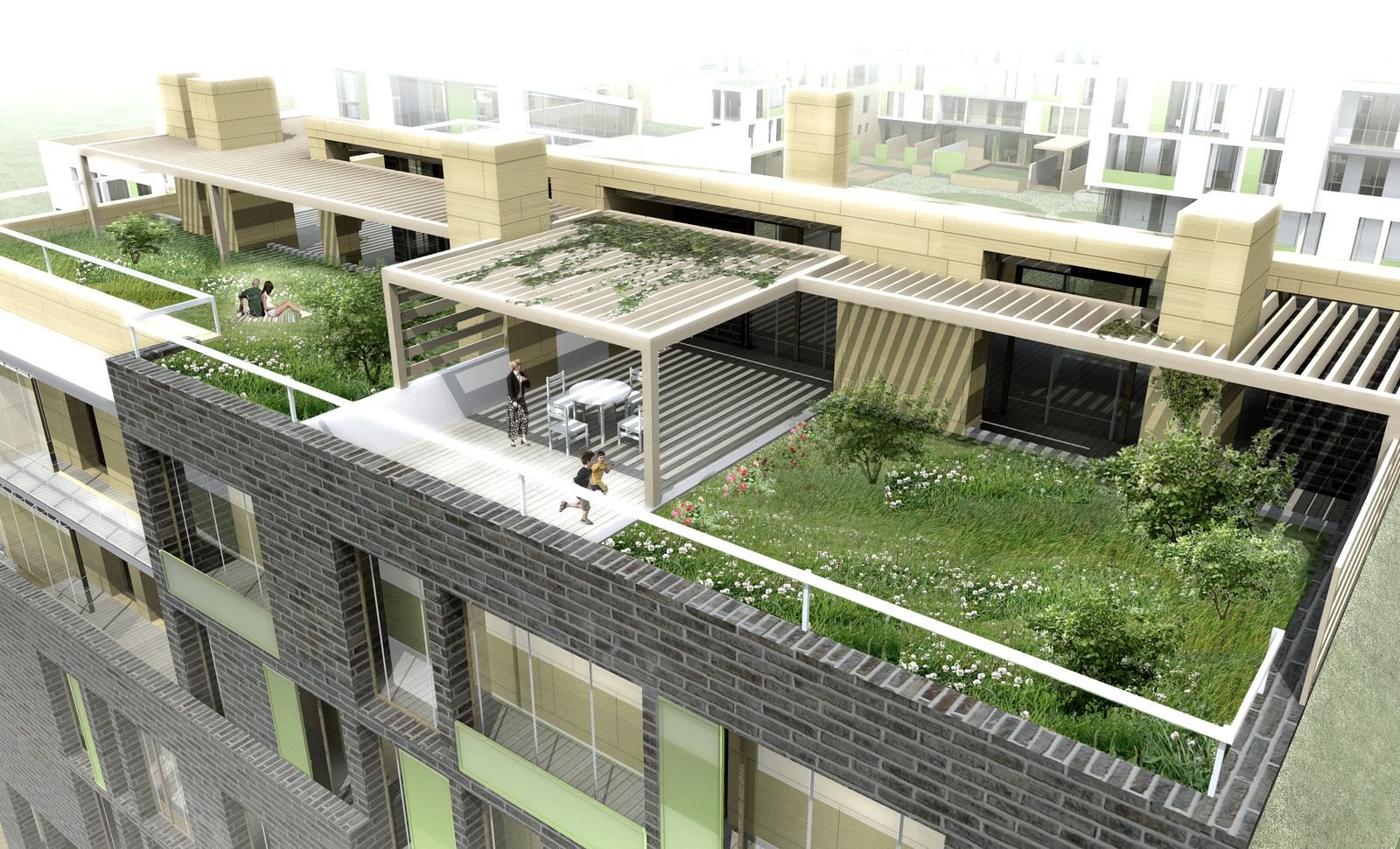

• Плоская крыша. Это зеленый вариант с растительными насаждениями (газонами, клумбами). Обязательно нужно грамотно организовать корневую систему растений и выбрать для них соответствующий грунтовой слой. Слив представлен воронкой.

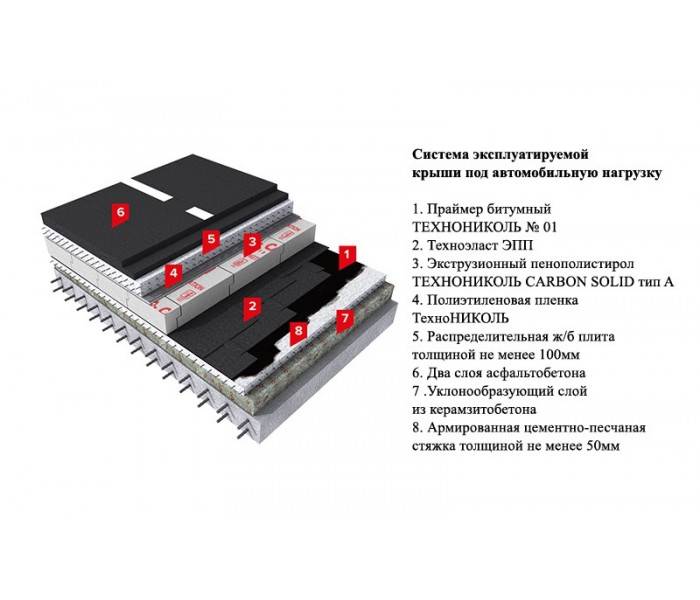

• Парковочные кровли. Их цель – размещение автомобильной стоянки. Такие кровли имеют высокую нагрузку на поверхность крыши. Для них используются высокопрочные материалы.

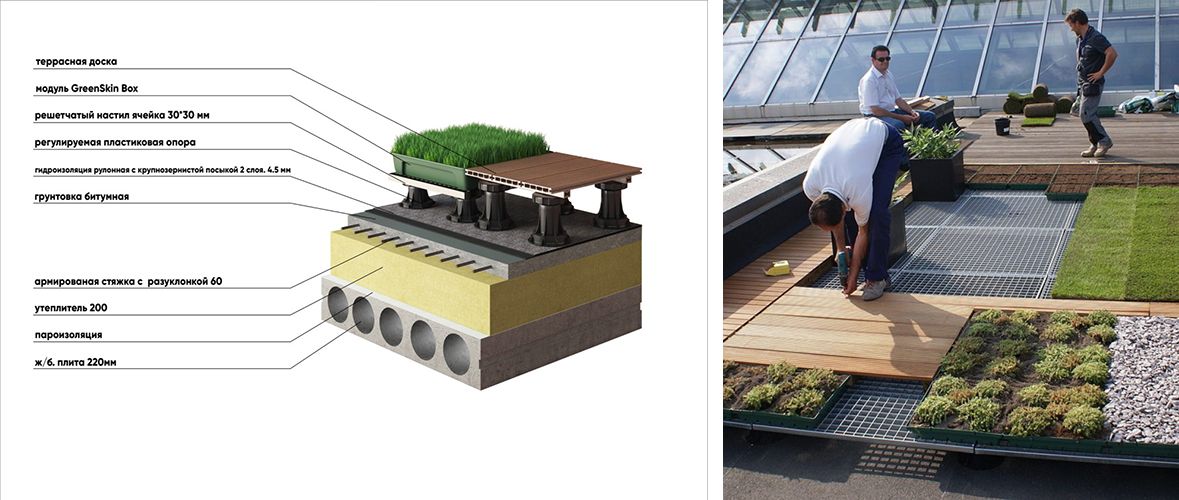

• Эксплуатируемая крыша с пешеходными полосами. Они представляют собой совмещенные зоны: отдыха, парковки автомобиля.

Отличия эксплуатируемой кровли от терассы

Терасса — это большая, но открытая лоджия, в которую ведет дверь из квартиры. Причем терассы могут быть устроены на любом этаже, а не только наверху. Терасса по документам является частью квартиры, поэтому собственник, приобретая жилье, заодно и получает во владение терассу. Если терасса располагается в пентхаусе, то она очень похожа на эксплуатируемую кровлю, но по сути таковой не является, поскольку к конструкциям крыши отношения не имеет. Декорирование терассы – сугубо личное дело хозяина квартиры, но вот в случае глобальных перестроек необходимо действовать в рамках стандартов и правил, регламентирующих перепланировку квартиры.

В обустройстве кровли есть свои нормативы. Непреложным правилом является сохранение целостности и функционального назначения кровли. Таким образом, громоздкие предметы интерьера и стационарное оборудование на кровле устанавливать нельзя. Элементы декора допускаются, но они должны быть мобильными и легко убираться в случае возникновения такой необходимости.

Уклон кровли

Роль уклона кровли очень велика, ведь он способствует удалению атмосферных осадков с крыши. Его выражают в процентах или градусах. В основном при строительстве домов кровли делают пологими, скаты имеют одинаковый уклон.

От уклона кровли, которому вы отдадите предпочтение, будет зависеть и материал для покрытия, и тип отвода дождевой воды с крыши.  Водоотвод бывает организованным (внутренним или наружным) и неорганизованным (наружным).

В состав внутреннего организованного водоотвода входит стояк, водоприемная воронка, отводная труба и выпуск. Использовать эту конструкцию можно во всех климатических областях.

В состав наружного организованного водоотвода входят водосточные желоба и наружные водосточные трубы. Его можно использовать в климатических областях, где снаружи в водосточных трубах вода почти не замерзает.

Если водосток неорганизованный, то вода будет стекать по всей длине нижнего края ската, никаких дополнительных приспособлений не требуется. Этот тип водостока показан для климатических областей, где количество осадков незначительно.

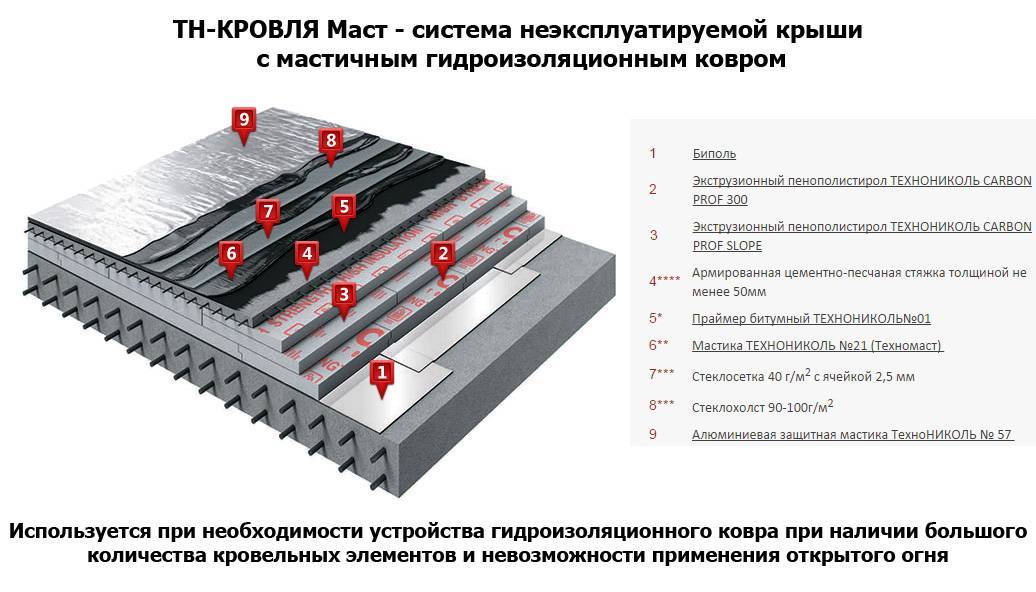

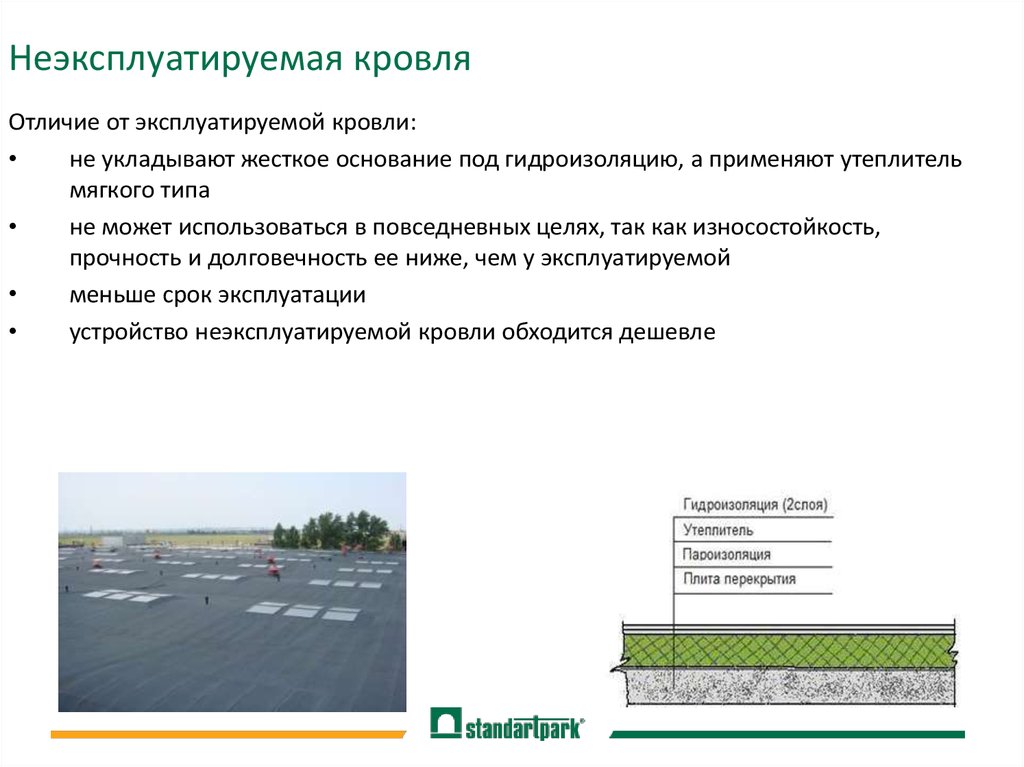

Отличие эксплуатируемой кровли от неэксплуатируемой

Эксплуатируемые кровли проектируются с учетом повседневного использования и дополнительной нагрузки в зависимости от использования пространства. По этой причине под гидроизоляционным слоем располагается специальное жесткое основание, которое служит фундаментом для крыши.

Неэксплуатируемая кровля – это обычная крыша, в которой применяется только мягкий утеплитель без железобетонного покрытия или стяжки. Он обеспечивает необходимый уровень защиты от дождя, солнца и перепада температур, но обладает меньшей прочностью и долговечностью.

Первый вариант подразумевает использование плоской крыши, что облегчит дальнейшее строительство. Однако стоимость эксплуатируемой кровли будет выше, чем обычной.

Утепление кровли и материалы теплоизоляции

За сохранение в доме тепла и уюта отвечает утеплитель. Правильно подобранные материалы теплоизоляции не только внесут в его стены комфорт, но и позволят значительно сэкономить на отоплении

Поэтому всегда нужно обращать внимание на такие качества утеплителя крыши, как низкая теплопроводность, пожаробезопасность, паропроницаемость, необходимая для хорошего проветривания помещения; устойчивость к влаге и различным механическим повреждениям

Этапы укладки рубероида на кролю.

Очень важно, чтобы материал, из которого состоит утепление, был устойчив к точечным нагрузкам. В 80% случаев повреждения крыш именно они становятся причинами многих проблем

Основные из них:

• нарушение гидроизоляции, вследствие чего влага достигает кровельного “пирога” и разрушает его;
• нанесение серьезных повреждений при оттепели из-за намерзания снега;
• появление «мостиков холода», увеличивающих теплопотери.

Чтобы уберечь крышу от подобных неприятностей, нужно следить за тем, чтобы утепление кровли происходило в соответствии со всеми правилами и нормами строительства, а также нужно контролировать качество используемых материалов. Один из наиболее распространенных материалов, без которых не обходится теплоизоляция и утепление крыши, – каменная вата. Она очень проста в укладке и выдерживает температуру 1000 °C. Помимо этого, в качестве кровельного теплоизоляционного материала часто используются пенополиуретан, пенобетон, пеностекло и экструзионный пенополистирол. Остановимся детальнее на каждом виде материала.

Толщина различных утеплителей для кровли.

Пенополиуретан (ППУ) отличается высокой технологичностью и обладает дополнительными гидроизоляционными свойствами. Однако его нельзя оставлять в качестве финишного покрытия, поскольку попадание на ППУ ультрафиолета сделает его хрупким и уменьшит срок службы, утепление – его основное предназначение. Зато этот материал обладает хорошей ремонтопригодностью и легко поддается локальному ремонту. На 1 куб.м понадобится 60-80 кг ППУ. Такое количество обусловлено тем, что пенополиуретан склонен к горению, но его использование именно в данном соотношении понижает его горючие качества. При воздействии на него прямого огня ППУ плавится, а при ликвидации источника огня – мгновенно затухает.

Пенобетон имеет более высокий коэффициент теплопроводности в сравнении с ППУ, поэтому надежное утепление получится, если его толщина и затраты материала будут выше, в среднем, 250 кг на 1 куб.м. Однако из-за этого повышается нагрузка на кровлю над крышей.

Экструзионный пенополистирол относится к плитным материалам теплоизоляции. Утепление с его применением стало очень массовым и пользуется большой популярностью благодаря простоте укладки. Плиты плотно укладываются по всей поверхности и склеиваются между собой, после чего крыша считается полностью утепленной.

{rekalma2}

Теплоизоляция с использованием каменной ваты подразумевает идентичный предыдущему способ укладки. Отличие состоит в самом материале. Плиты каменной ваты обычно имеют две степени плотности. Сторона с повышенной плотностью зачастую помечена черной полоской. Именно этой стороной плита должна лежать наверх.

Пеностекло укладывается на ровную сухую поверхность, залитую расплавленным битумом. Блоки пеностекла накладываются на некотором расстоянии от смежных блоков и придвигаются к ним по диагонали. Чтобы зафиксировать положение плиты и извлечь из-под нее излишки битума, нужно нажать ногой на середину. Пеностекло высокопрочное, устойчиво к высоким температурам и воздействию многих кислот, имеет низкую теплопроводность, чем обеспечивает максимальное утепление. Тем не менее, его высокая стоимость нередко делает его менее привлекательным для использования в качестве теплоизоляционного материала.

Отличия между эксплуатируемыми и неэксплуатируемыми кровлями

Между эксплуатируемой и неэксплуатируемой кровлями есть определенное сходство,
которые связано с их защитными характеристиками и конфигурацией. Однако имеется и ряд
явных отличий:

• Неэксплуатируемая кровля имеет верхний слой из полимерной, битумной или гидроизоляции. Из-за высоких рисков ускоренного износа гидроизоляционного
  покрытия крыша может выдержать вес человека, но абсолютно безопасно передвигаться по ней, а тем более устанавливать мебель или другие предметы, невозможно и небезопасно.
• Использовать свободное пространство на неэксплуатируемых кровлях на свое
  усмотрение нельзя. На эксплуатируемых кровлях за счет их прочности и наличия защитного
  покрытия можно обустраивать теннисные корты, спортивные площадки, террасы, бассейны,
  садовые зоны и места для отдыха.
• Для неэксплуатируемых кровель в качестве утеплителя можно использовать любые материалы.

То есть неэксплуатируемая кровля оборудуется с одной целью – защита здания от осадков
и потери тепла, для других нужд она не используется.

Особенности и устройство

Эксплуатируемая кровля должна выдерживать высокие нагрузки

Под каждый тип кровли подбирается специальная конструкция покрытия в зависимости от требований к нагрузке и функционалу. Правильный подбор материалов и грамотное проектирование гарантируют срок эксплуатации вплоть до 50 лет.

Отдельное внимание уделяется теплоизоляции, водоотведению и гидроизоляции. Крыша должна быть устойчива к воздействию солнечных лучей, погодным условиям и перепадам температур

Обустройство в здании, изначально не спроектированном с учетом использования кровли, несет за собой определенные риски. В этом случае крайне важна подготовительная часть работы, выбор материалов и соответствие всем требованиям и нормам по строительству подобных сооружений.

Плюсы и минусы

Недостаток эксплуатируемой кровли высокая стоимость и сложность монтажа

Обустройство крыши под свои нужды имеет положительные стороны и отрицательные. Процесс превращается в строительного еще одного этажа, который должен выполнять сразу несколько функций. Поэтому сперва необходимо ознакомиться с перечнем достоинств и недостатков такого решения.

Преимущества:

• Конструкция крыши будет плоской, что облегчает весь процесс работы.
• Функциональность. Дополнительное пространство может являться не только зоной отдыха, но также смотровой площадкой с красивыми видами.
• Обустроенная плоская эксплуатируемая крыша вряд ли оставит кого-то равнодушным. Такие дома популярны за рубежом, и этот тренд постепенно приходим к нам.

Недостатки:

• Стоимость. Процесс подготовки и обустройства дополнительного этажа будет стоить серьезных вложений.
• Строительство крыши усложняется из-за сложности проектирования подобных конструкций. Кровля должна соответствовать всем требованиям по нагрузке и устойчивости к любым внешним воздействиям в зависимости от назначения.
• Проблемы гидроизоляции могу возникнуть при неправильном подборе материалов и отсутствии уклона. Даже небольшие на первый взгляд просчеты способны привести к серьезным повреждениям. Традиционные компоненты стандартной крыши в этом случае не подойдут.

Отличие эксплуатируемой кровли от неэксплуатируемой

Обе конструкции имеют одинаковую форму и обладают схожими защитными характеристиками. Но все же заметны явные отличия:

1. Главное отличие кровли эксплуатируемой от неэксплуатируемой состоит в возможности использования свободного пространства для собственных нужд – обустройства террасы, бассейна, теннисного корта, спортивной площадки, парковой зоны или парковки.
2. Возможность свободно осуществлять ремонтные работы на эксплуатируемой крыше. На неэксплуатируемом покрытии для этих целей сооружаются специальные мостики, трапы, что несколько усложняет задачу монтажных работ.
3. При монтаже неэксплуатируемой конструкции допустимо использовать любой утеплитель, как сыпучий вариант, так и полистирол, благодаря чему монтажные работы проходят значительно быстрее.
4. Эксплуатационный срок неэксплуатируемого покрытия меньше в отличие от эксплуатируемого варианта.

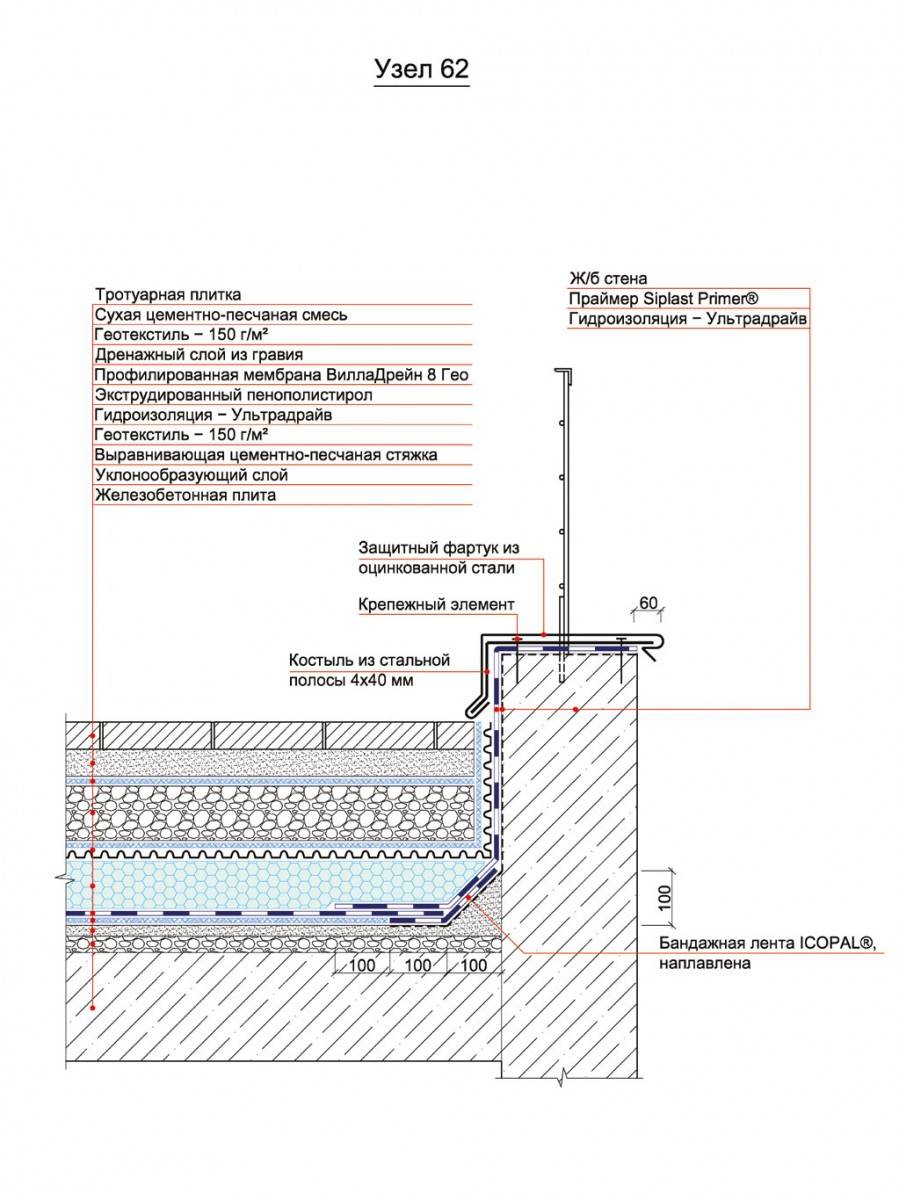

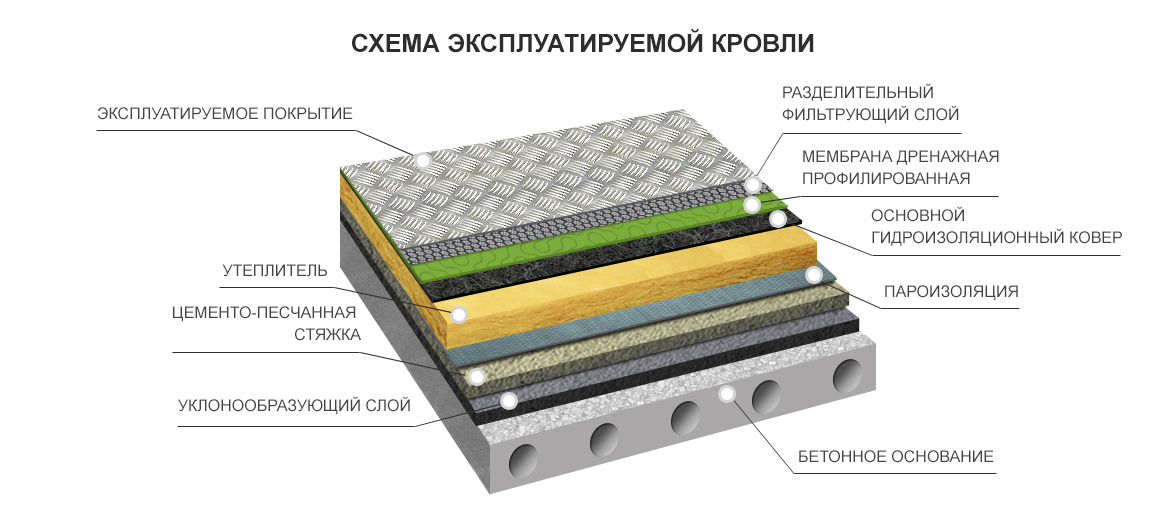

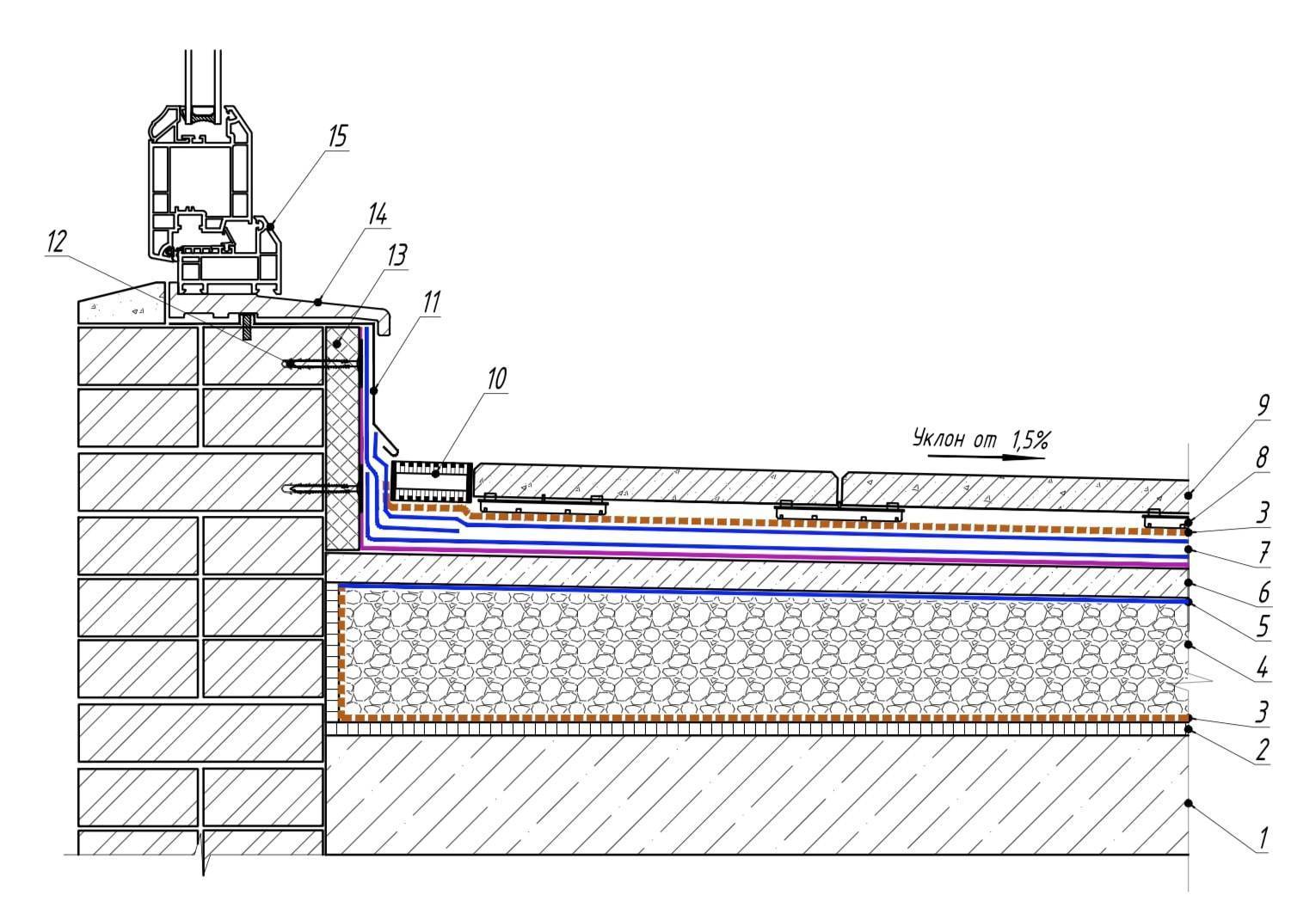

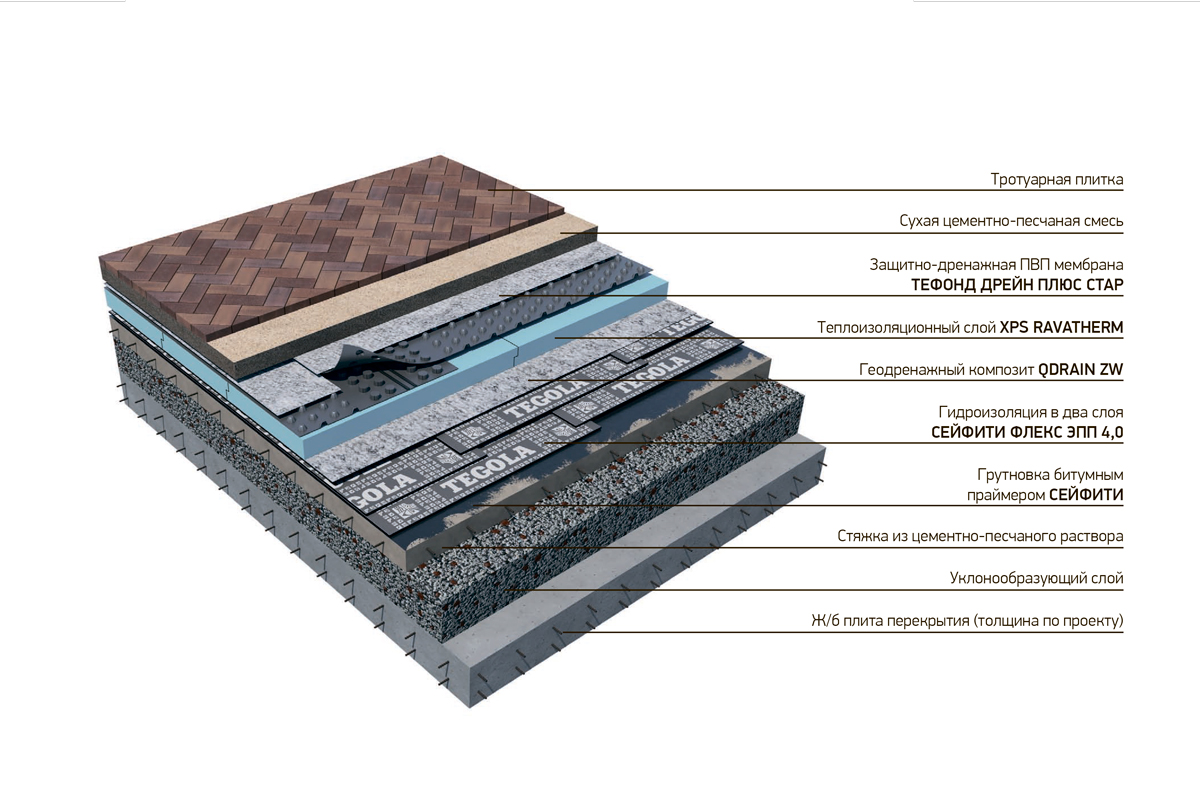

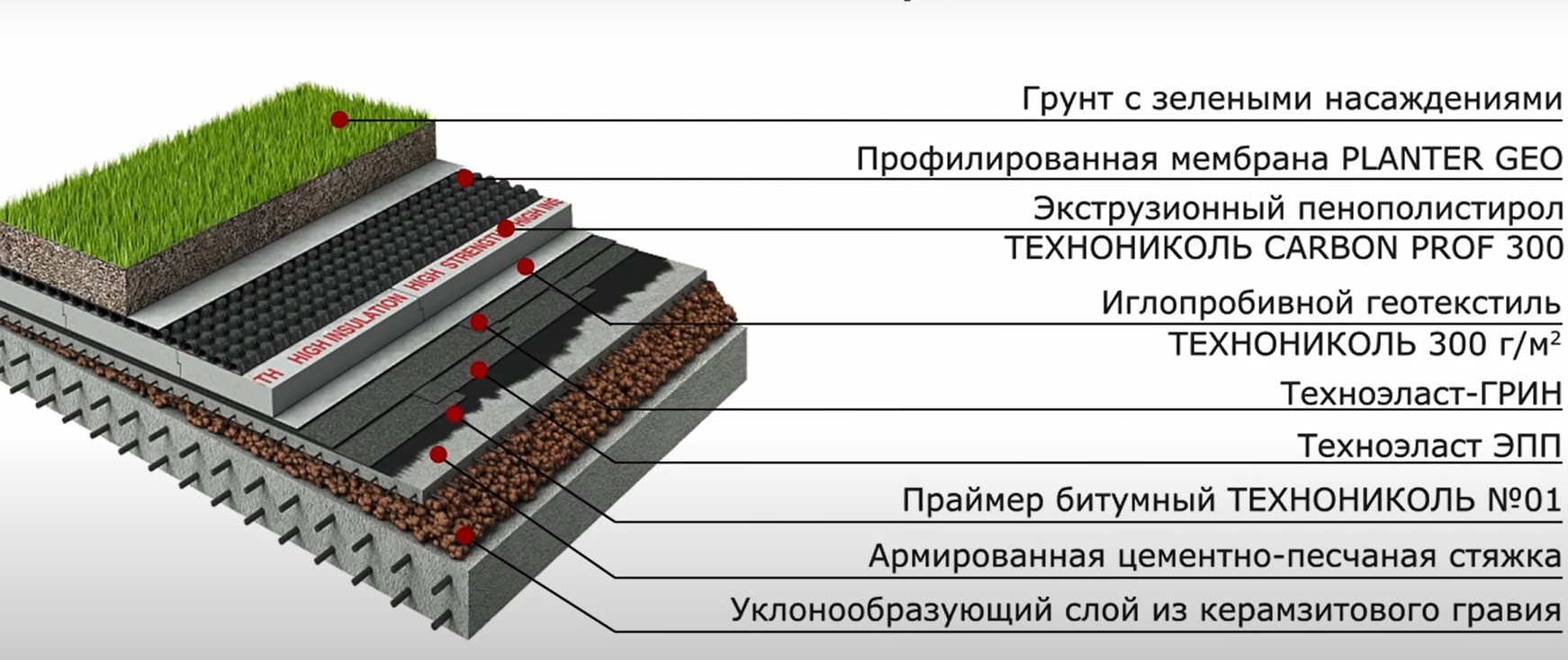

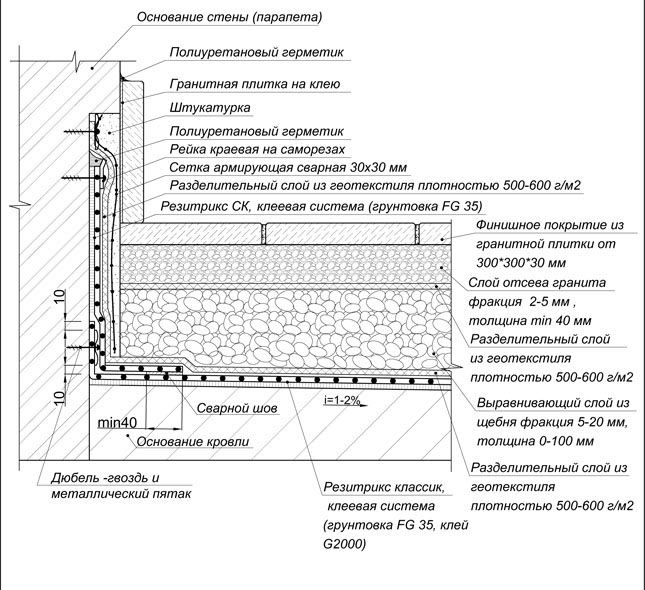

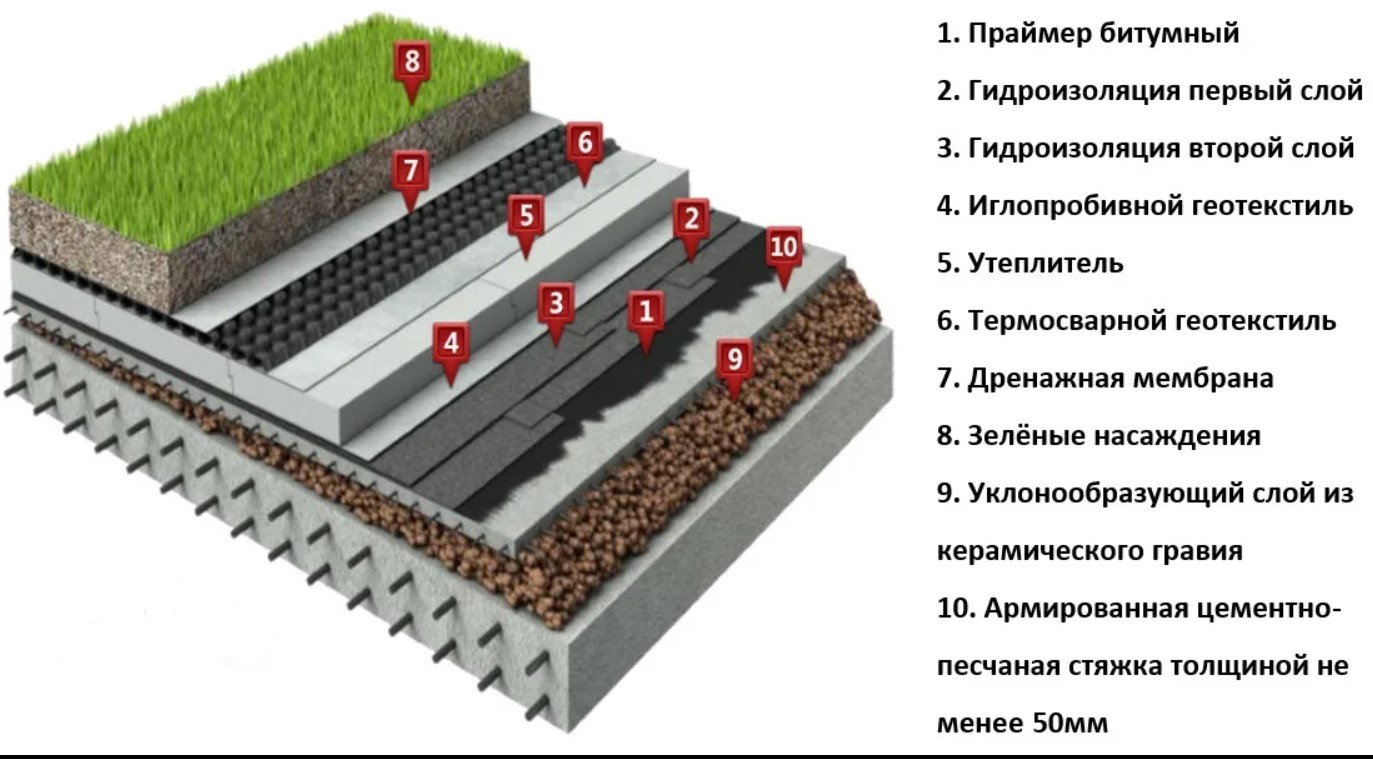

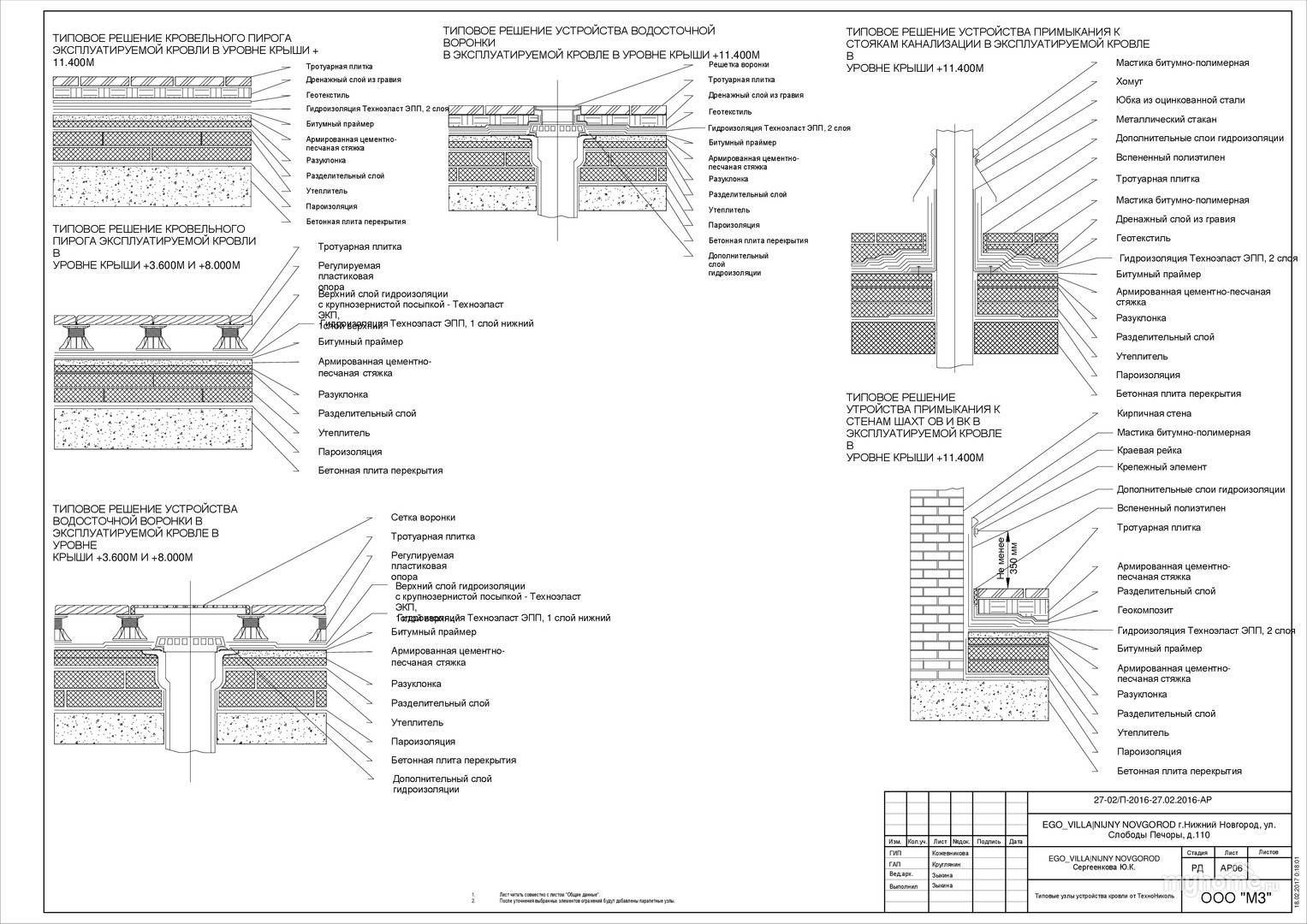

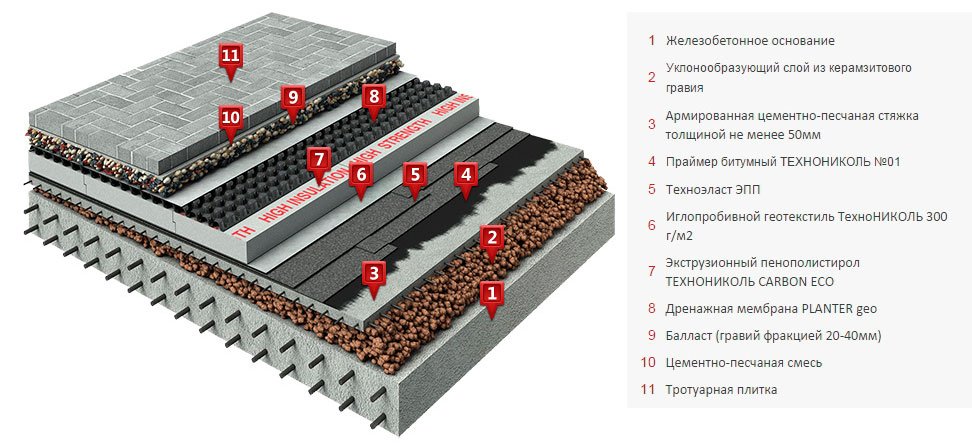

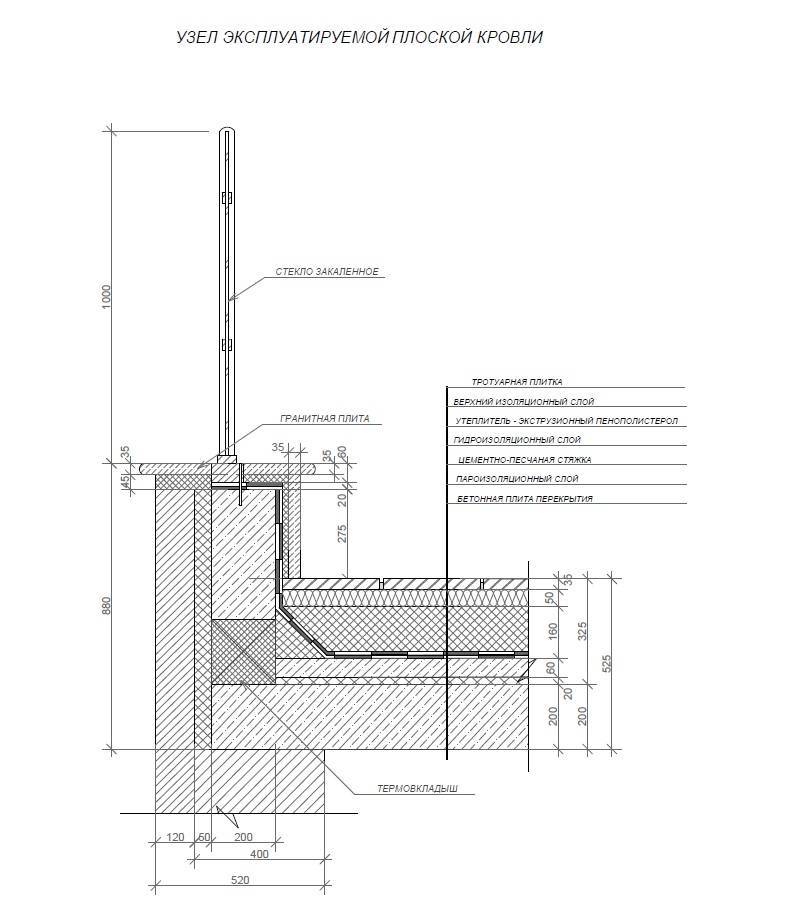

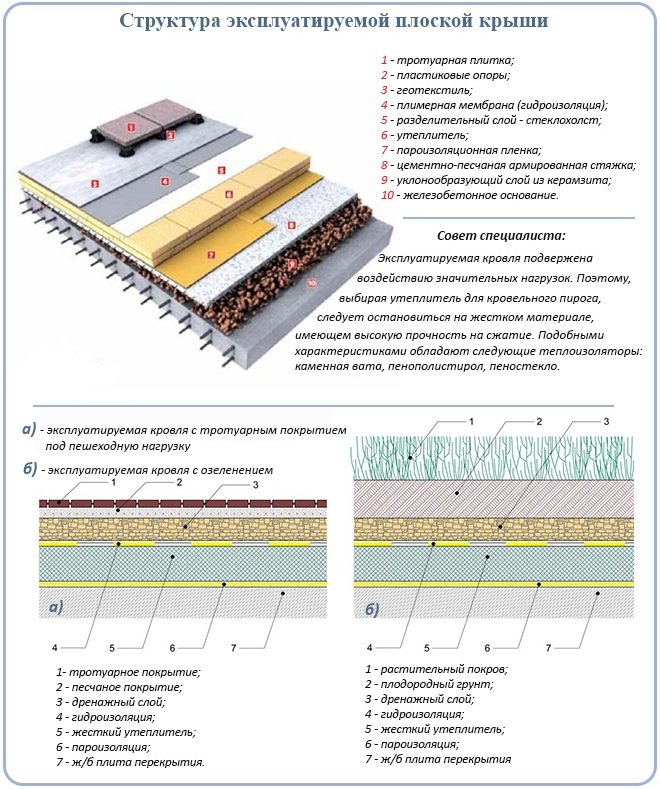

Пирог эксплуатируемой плоской кровли

• при эксплуатации,
• от своего веса,
• ветровые и снеговые нагрузки.

Также необходимо помнить, что кровля крайне подвержена воздействиям внешней среды. Ультрафиолет, вода, перепады температуры — предъявляют свои требования к материалам, используемым при создании кровельного «пирога».

Материалы для теплоизоляции в таких конструкциях не должны впитывать влагу более чем 0,5% от своего объёма. Они не впитывают влагу, сохраняя свои теплоизолирующие свойства. Это может быть, например, экструдированный пенополистирол и т. п.

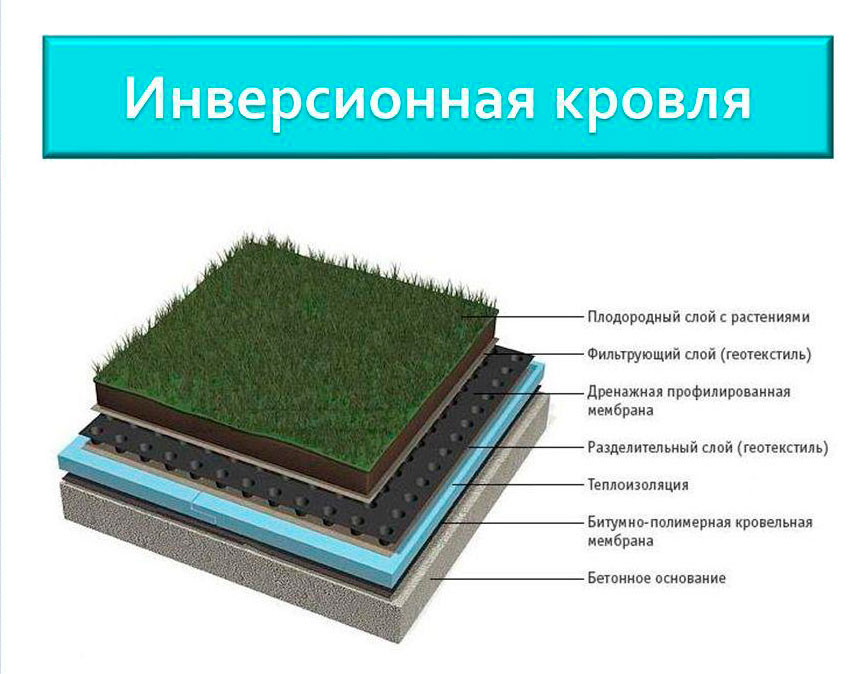

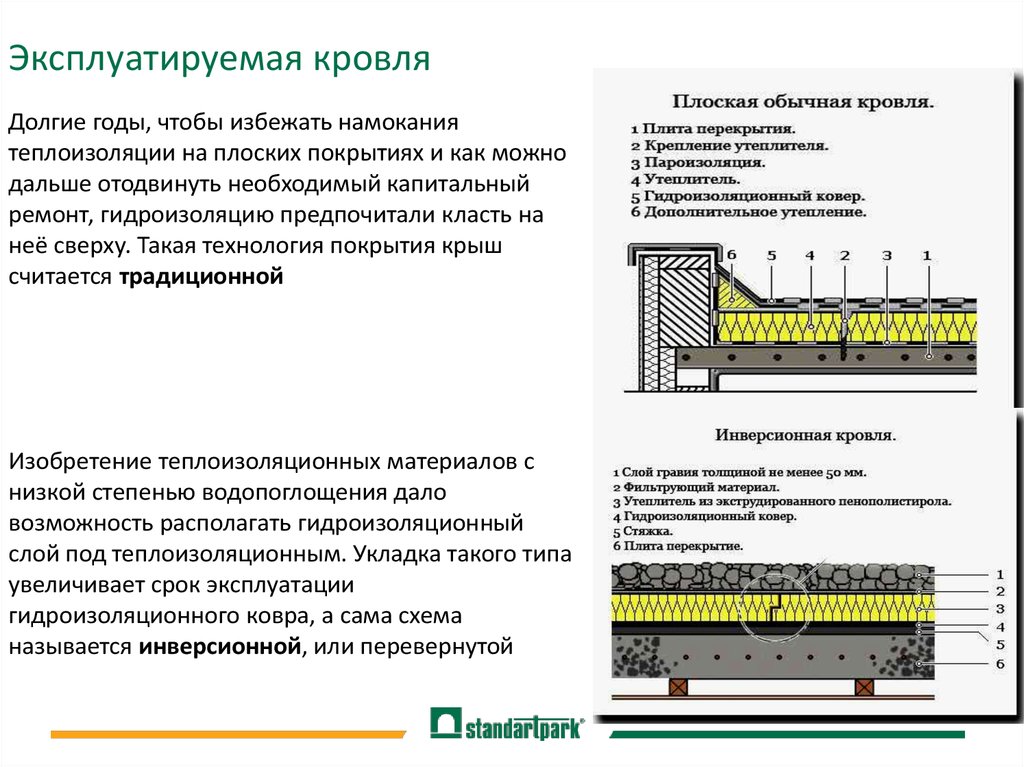

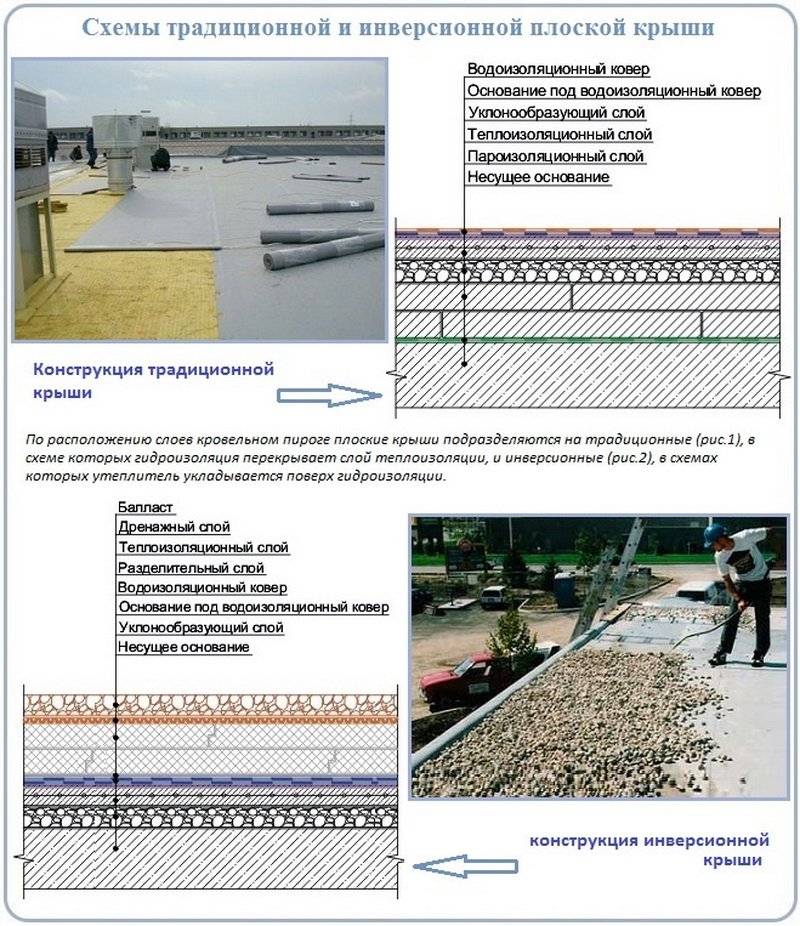

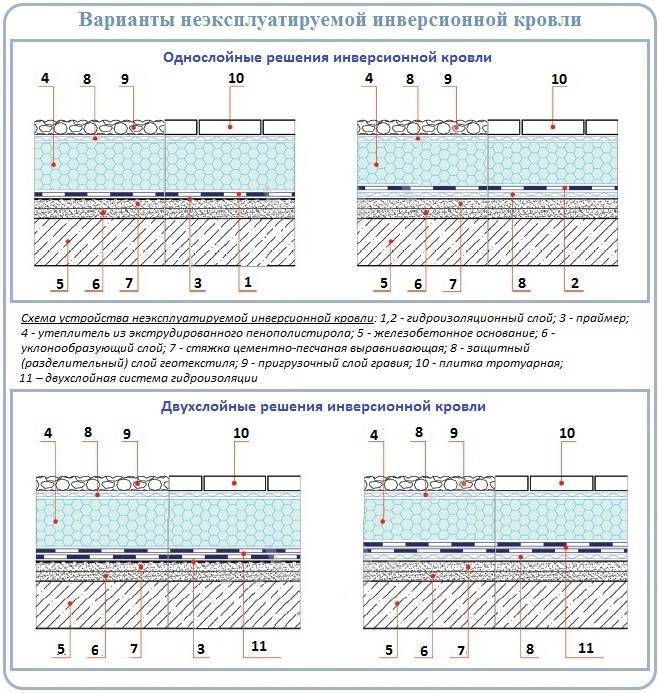

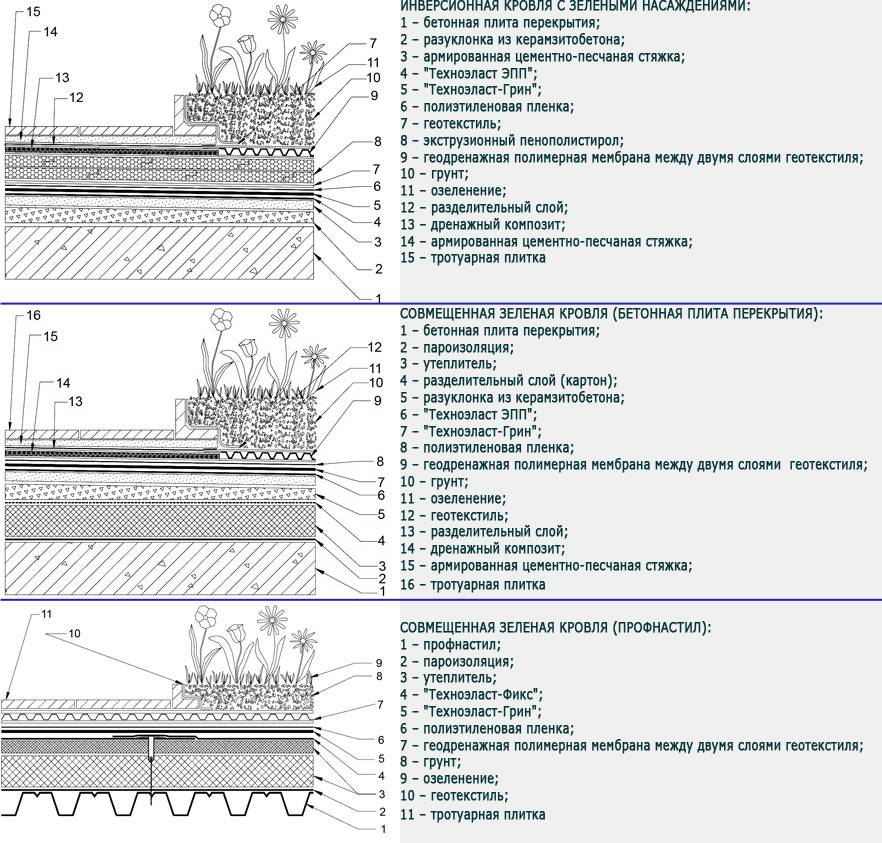

При инверсионном способе порядок несколько другой: утеплитель и гидроизоляция меняются местами, а вместо пароизоляции наносится грунтовочный слой. При устройстве кровли такого типа нельзя использовать ватные утеплители, как сильно влагопоглощающие.

В качестве гидроизоляции используют ПВХ, битумные мембраны. Основные требования к такому материалу – долговечность, а также высокая растяжимость, устойчивость к нагрузкам.

Теплоизолирующий слой для эксплуатируемой крыши должен не впитывать влагу, обладать низкой горючестью и высокой устойчивостью к нагрузкам

Уже на этапе проектирования важно правильно рассчитать толщину теплоизолирующего слоя

Гидроизоляцию плоской кровли по доступной цене, готовы выполнить для Вас наши специалисты, для этого достаточно нам просто позвонить.

Пирог эксплуатируемой плоской кровли Эксплуатируемая крыша – относительно новый элемент в архитектуре для нашей страны. Пирог эксплуатируемой плоской кровли строится из качественных материалов.

Плоская кровля – скука или стиль?

Многие считают реальностью миф о том, что дома с плоскими крышами выглядят как «унылые кубики», и их сравнивают с трансформаторными будками. «Кубические» дома при правильном сочетании всех составляющих, а это и пропорции, и форма, и фасадные решения, а не только кровля, выглядят современно и стильно.

Дом с плоской эксплуатируемой кровлей, на монолитном каркасе и мелкозаглубленном плитном фундаменте. Изначально планировали крыть террасу на кровле лиственницей, но нам предложили ее озеленить. Сначала мы с супругом отнеслись скептически, но идея эта плотно засела в голове и не давала покоя. Я читала, изучала, и, наконец, мы пришли к выводу, что хотим именно ее – зеленую кровлю. В том году наша задумка, наконец, сбылась.

В дальнейшем на кровле владельцы планируют установить джакузи и «наслаждаться пассивным отдыхом».

Стильным может быть и компактный дом простой формы со скромным бюджетом.

Строю каменный дом с эксплуатируемой плоской кровлей практически в одиночку с применением современных технологий и интересных решений, наработанных с опытом или подмеченных в интернете. Общий упор делается на экономное строительство не в ущерб внешнему виду и качеству.

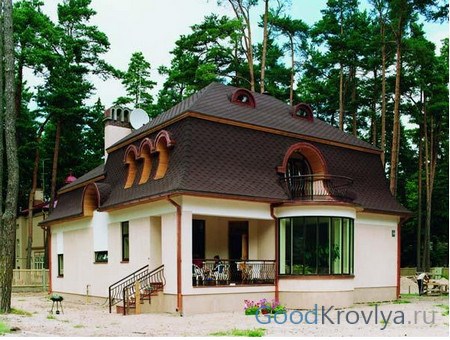

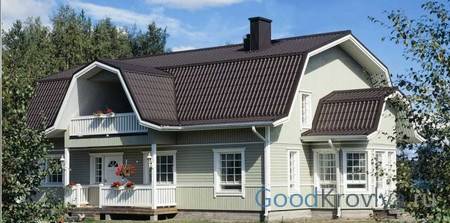

Мансардная система

Мансардными называют кровли разных форм и видов, какие соединяет одна общая линия: форма ската сделана ломаной, чтоб повысить высоту помещений мансарды. Подобным образом получается избегать устройства наклонных потолков, устроить полноценные комнаты сверху. Ломаный контур стропилин может быть применен для видов разных кровель: двускатных, вальмовых, полувальмовых и так дальше.

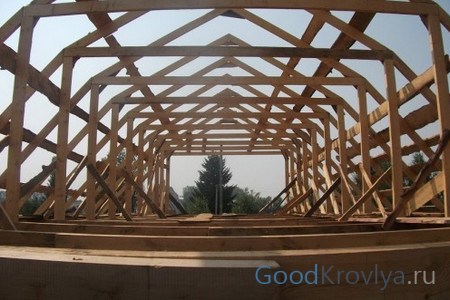

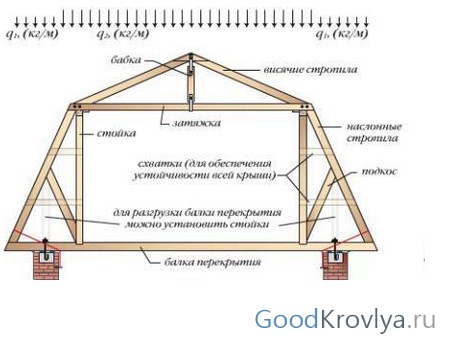

Собрана стропильная система двухскатной мансардной кровли.

Система мансардной кровли дает возможность связать нижнюю и верхнюю балку (затяжку), стойки, стропилины в общую ферму, что обеспечюет ей чрезвычайную крепость и дает возможность несколько сделать меньше сечение каркасных элементов.

Нагрузка от стропильной фермы мансардной кровли подается вертикально

Монтаж конструкций несущего типа мансардных кровель тяжелее, чем для образцов с прямым скатом. Больше площадь крыши. Естественно, больше цена. Но эти затраты окупятся повышением площади обычной высоты на мансардном этаже.

Мансардная кровля на основе двухскатной. Добавочные переломы в зоне карниза дают возможность сделать большие свесы, выполняют кровлю отдаленно напоминающей китайские пагоды

Хорошая глазу вальмовая мансардная крыша. Поделённые на различные объемы скаты, часть находящаяся внизу имеет криволинейную форму

Плоская крыша vs Скатная крыша: плюсы и минусы

От правильно выбранной крыши зависит дизайн дома, его долговечность и функциональность. Поэтому давайте разберемся, что влияет на комфорт и надежность дома в части его кровли.

Важен регион и его климатические особенности. Например, в зонах с сильными порывистыми ветрами выгодней будет плоские крыши, у которых более высокая сопротивляемость ветровой нагрузке. В местах с сильными снегопадами, дождями крыша с крутыми скатами (30°) будет больше защищать все здание от дождя, и чем круче будет угол, тем меньше шансов у воды подпортить стены и фундамент. Климатические условия диктуют также выбор конфигурации крыши и стройматериала.

Остановимся немного детальней на сравнительных преимуществах и недостатках плоских и скатных крыш.

Плоская крыша

Преимущества:

• приобретает большую популярность в различных архитектурных течениях;
• дает дополнительную территорию и более полезное ее использование;
• позволяет экономить на стройматериалах вследствие своей меньшей площади;
• более оперативный и простой монтаж и работы по обслуживанию.

Недостатки:

• нужно все время контролировать состояние утеплителя и герметичность кровли;
• из-за маленького уклона накапливаются осадки и талая вода;
• требуется регулярная чистка крыши от снежных масс, иначе возможны протечки;
• требуется установка внутренних водостоков, которые склонны замерзать или забиваться мусором.

Скатная крыша

Преимущества:

• эффективно защищает от атмосферных осадков;
• позволяет реализовывать самые оригинальные дизайнерские проекты;
• чердачные помещения увеличивают полезное пространство в доме, облегчают обслуживание кровли, открывая доступы, и снижают теплопотери за счет воздушной прослойки.

Недостатки:

• установка стропильной системы повышает стоимость строительства;
• требуется использование более дорогих материалов, так как кровля является частью фасада здания;
• уклон площади прямо влияет на дороговизну строительства и ремонтных работ.

Как видим, выбор плоской или скатной кровли – это не столько индивидуальные предпочтения и возможности владельца, сколько влияние массы дополнительных факторов.

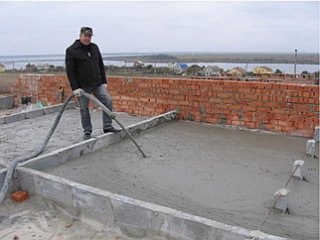

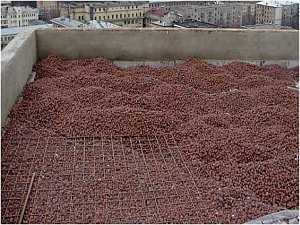

Разуклонка плоской крыши

Согласно СНиП, при монтаже плоской кровельной конструкции необходимо предусмотреть ее уклон в 1-4°. Такая конструкция плоских крыш позволяет избежать скопления воды на поверхности покрытия. Для гидроизоляции опасен не только длительный застой воды на определенных участках. Сильная деформация и разрушение внешнего покрытия кровли является следствием многократного повторения процесса замерзания и оттаивания скопившейся влаги. Для разуклонки крыши могут применяться различные материалы. Выбор зависит от их технических характеристик и особенностей монтажа.

Легкий бетон с сыпучим полимерным наполнителем (в частности, экструдированным полистиролом) относится к числу популярных материалов. Он достаточно прост в укладке, получившаяся конструкция имеет высокую прочность. Но применение данного материала для разуклонки следует предусмотреть на этапе проектирования здания, так как значительный вес используемого бетона увеличивает нагрузку на перекрытие, стены и фундамент строения.

Аналогичными характеристиками обладает и легкий бетон с наполнителем из перлита или керамзита. Данный материал дешевле, но вес его еще больше, при этом получившийся кровельный пирог менее прочен.

К наиболее трудоемким относится устройство крыши с применением сыпучих материалов для разуклонки. Сложно заливать бетоном слой сыпучего утеплителя (керамзита или перлита), соблюдая необходимый угол наклона плоскости кровли, так как гранулы могут смещаться.

Эффективный, но дорогостоящий вариант разуклонки – укладка пенобетона с последующим нанесением слоя фибробетона. Пирог с таким теплоизоляционным слоем рассчитан на длительную эксплуатацию. Данная технология требует привлечения опытных специалистов.
