Разновидности и особенности подключения электрических вилок

Основные параметры

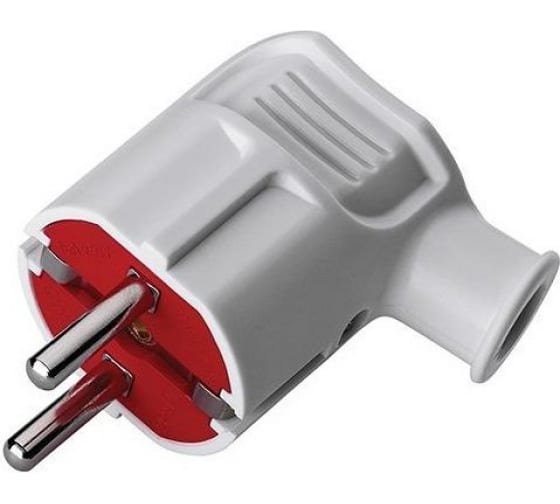

Конструкция разборной штепсельной вилки

Во время контакта вилки с розеткой происходит передача высокого напряжения от источника к потребителю. Обладает это устройство несколькими параметрами, без учета которых невозможен выбор изделия.

• Количество контактов. Наиболее распространенный вариант штепсельного приспособления имеет два штыря. Американская вилка с проводом оснащена тремя контактами (присутствует заземление).

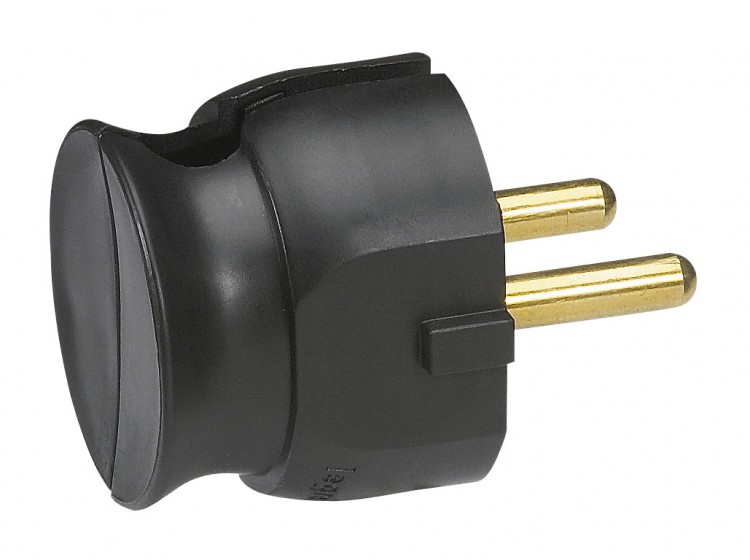

• Форма. Приспособление может быть круглым, квадратным, овальным или угловым. Все зависит от того, какой дизайн придумает производитель электроприборов.
• По варианту конструкции вилки бывают разборные и литые. Первые состоят из пластикового корпуса, соединенного специальными болтами. Неразборное приспособление изготовлено из плотной резины или жесткой пластмассы.
• Соответствует определенному стандарту: европейскому или американскому.

Помимо параметров необходимо учитывать удобство и безопасность вилки электроприбора при выборе.

Как заменить старую электровилку?

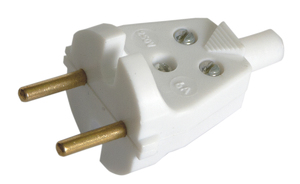

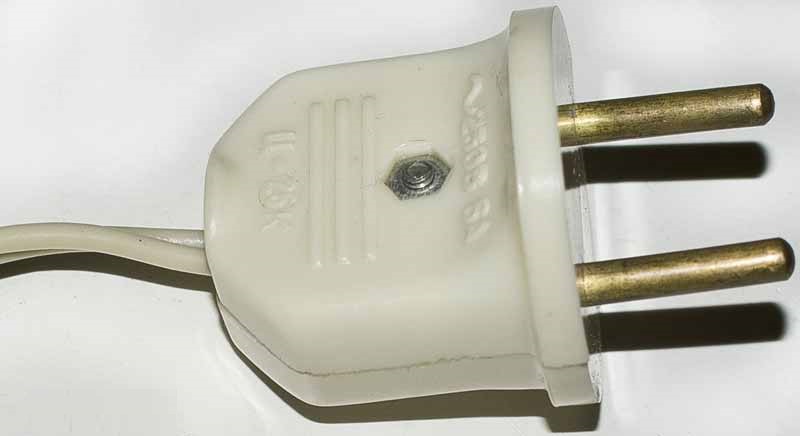

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Простая технология замены

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

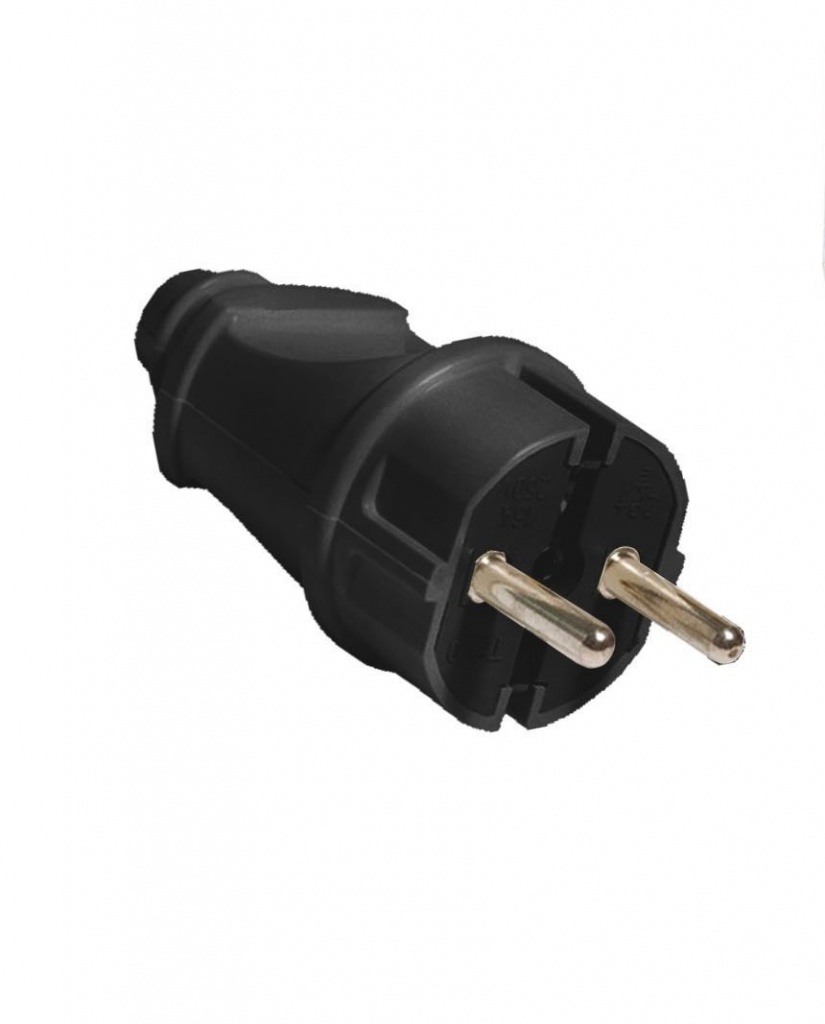

Как нужно менять евровилку своими руками?

Простая технология замены

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

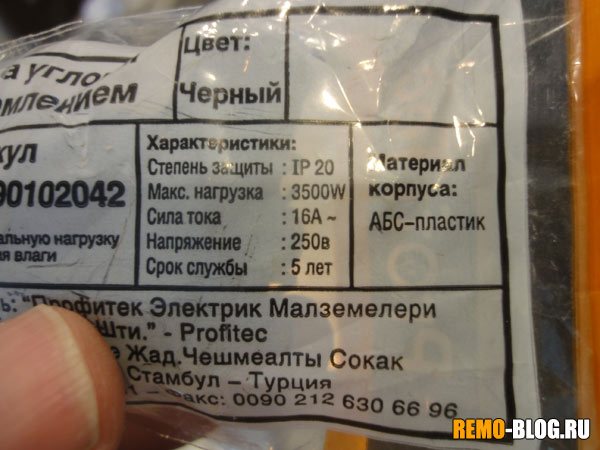

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

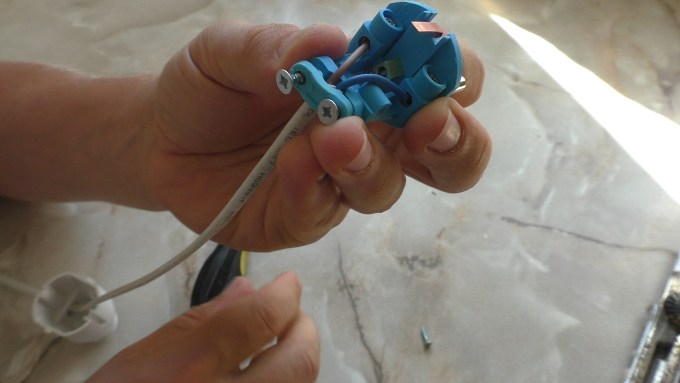

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

Главные стандарты

Так как единого стандарта питания электроприборов на планете нет, то и разновидностей штекерных соединений тоже много. Все государства используют два разных вида питания:

• Напряжением в 110—127 В и частотой в 60 герц пользуются в американских странах.
• 220—240 В, 50 герц — европейский образец.

Разъём типа A

Подобные соединения применяются в северо- и центральноамериканских государствах и в Японии. Противостоящие штырьки в японской вилке идентичные, в американской — один толще, для соблюдения полярности. Второе название штатовского стандарта Class II. Интересно, что азиатская вилка без проблем войдёт в американскую розетку, а сделать наоборот без специальной проточки не получится.

Стандарт класса B

Мощные домашние устройства, потребляющие ток до 15 ампер, в тех же странах имеют соединение этого вида. Иногда его называют Class I, а интернациональный классификатор даёт метку NEMA 5—15. Это то же самое, что и предыдущий вид, только с заземляющим контактом. В американской глуши разъёмы типа A ещё встречаются, но в большинстве вся территория переходит именно на стандарт B.

Класс разъёмов C

Большая часть Европы пользовалась разъёмами этого стандарта. Интернациональное название CEE 7 / 16. В республиках Советского Союза использовали такие штекеры, которые до наших дней так и называют — советские. В соответствии с последними требованиями в сфере электробезопасности, европейцы освоили новые стандарты. Для удобства использования старой бытовой техникой, её вилки входят в новые розетки, а современные штепселя в старые — нет.

Вилки других стандартов

Следующие системы подключения разбиты на более мелкие группы. Они подчиняются своей региональной методологии, но многие из них частично совместимы. В зависимости от государственной принадлежности имеется такая разбивка:

Несмотря на обретённую независимость, некоторые бывшие колонии используют устаревший стандарт Соединённого Королевства. Это Индия, Непал, Шри-Ланка и Намибия. Подобный образец имеет литеру D (BS 546).
Подключение по эталону E, или CEE 7 / 7, совпадает с маркой C. Таковые вилки используют Франция, Бельгия, Польша, Словакия, Чехия, Тунис и Марокко.
Австрийцы, немцы, испанцы, норвежцы, шведы, финны, португальцы, а также население Голландии, и восточноевропейские государства пришли к стандарту CEE 7 / 4, или ГОСТ 7396 в СССР, обозначенный как F. Многие бывшие советские республики также начинают его применять. Он частично совместим с советским разъёмом типа C, но использовать его небезопасно. Устаревший образец имеет штырьки потоньше, вследствие чего контакт в розетке будет слабым. В качестве последствия в лучшем случае оплавится пластмасса, а в худшем — пожар.
Подарив старые стандарты колониям, англичане перешли на вилки типа G, или BS 1363. Это розетки, рассчитанные на ток до 32 ампер. На Кипре, который использует эту же систему, туристам для подключения привезённой техники предлагают переходники. Розетками такого типа пользуются также Гонконг, Ирландия, Малайзия, Сингапура и Мальта.
Только для себя разработали стандарт Н (SI 32) в Израиле

Для гостей важно знать: советские штепселя подойдут и здесь.
Внешность изделий типа I, по международному коду AS 3112, похож на предыдущий. Но они не взаимозаменяемы

Домашними устройствами с такими штекерами пользуется народ Австралии, Аргентины, Китая, Новой Зеландии и Папуа — Новой Гвинеи.
Общий классификатор обозначает штекеры для Швейцарии и Лихтенштейна SEC 1011 либо тип J. Они совпадают с российскими нормами и трудностей с подключением в поездках по этим государствам не предвидится.

Датчане и население Гренландии применяют вилки и розетки категории K (107—2 — D1). Отмечается унификация с устройствами марок C, E, F.
Практически единолично изделиями вида L пользуются итальянцы. Редко такие вилки встречаются в североафриканских государствах. Они имеют маркировку CEI 23—16 / ВII и совместимы с нашими приборами.
Лесото, Свазиленд и ЮАР пользуются бытовыми устройствами с вилками M. Такие розетки совпадают с разъёмами типа M.
Бразилия и Южная Африка пользуются штепселями марки N, которые бывают двух видов: со штырьками потоньше для нагрузки до 10 ампер, остальные — до 20. Отечественные вилки подходят.

Как поменять вилку на проводе

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

• Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
• Зачищаем жилы примерно на 15 мм, их должно быть три.
• Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
• Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
• Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
• Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
• Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
• Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

1. Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
2. Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
3. Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
4. Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
5. Зажмите пластину и полностью соберите корпус.

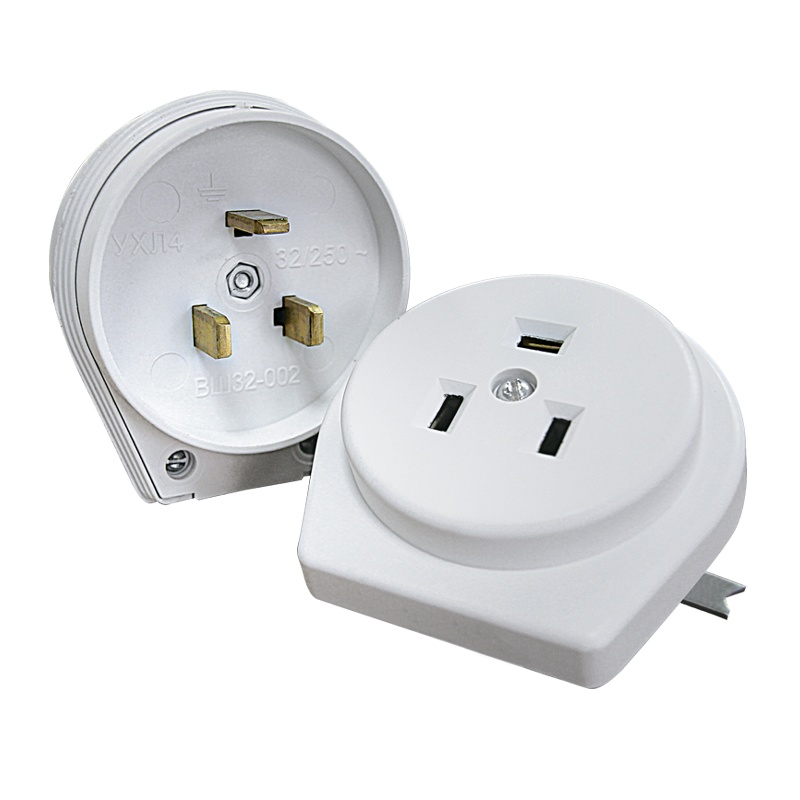

Адаптация нестандартных трехполюсных вилок

Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.

Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Типы электрических розеток и вилок со всего мира

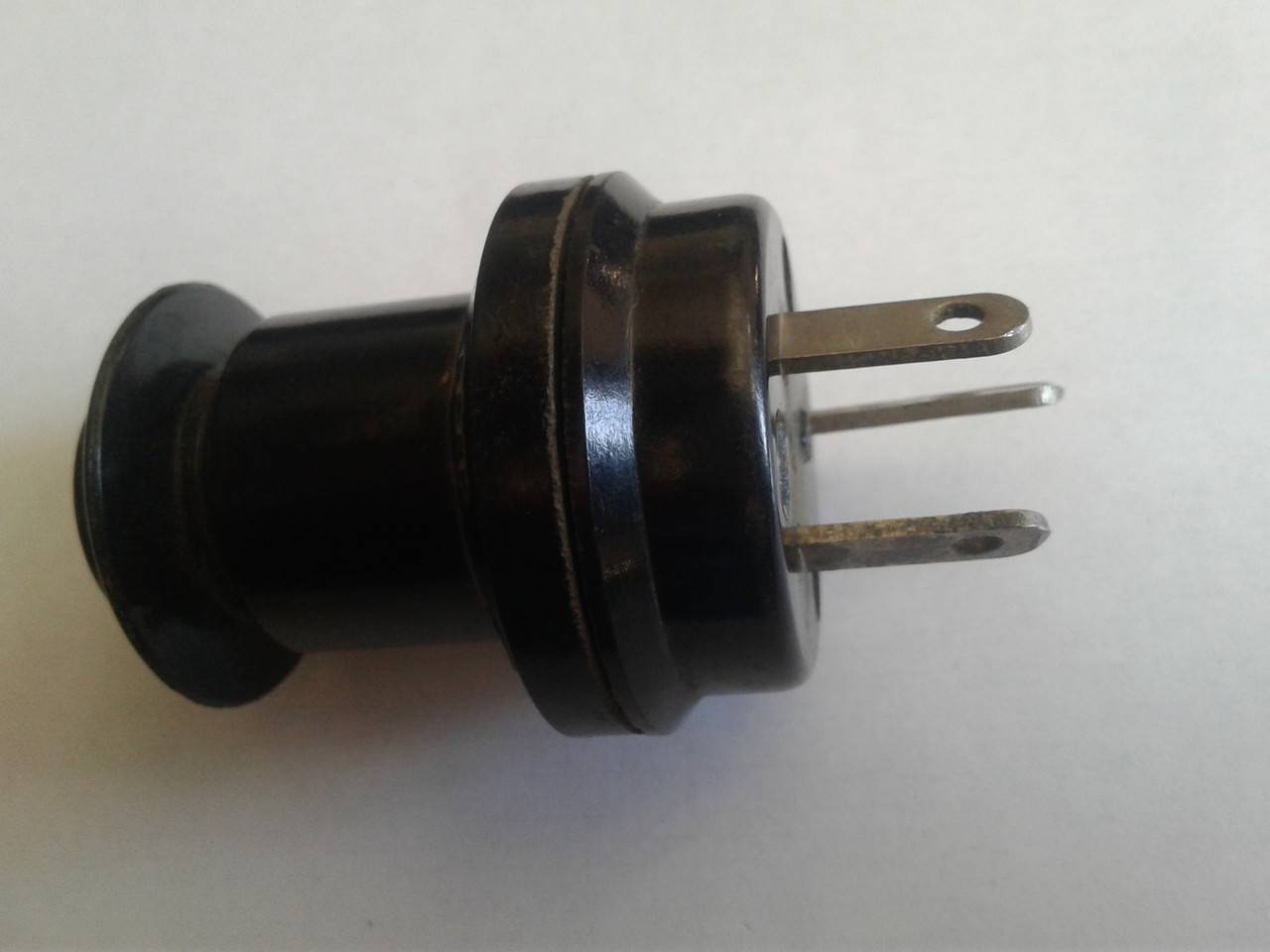

Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 В.

Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220 В.

Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.

Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.

Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220 В и тока до 16 А.

Тип I – это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.

Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленд и Лесото.

Как подключить вилку к проводу? Аннотация с фото и видео.

Очень нередко нам приходится поменять старенькые электровилки на бытовых устройствах в силу их не долговечности, а все так как производители на всем сберегают. Так как подключить вилку к проводу, если древняя сломалась либо же просто отпал провод, а сама вилка не разборная? Все просто!

1-ое, с чем необходимо обусловиться, это вилка у вас с заземлением либо без. Как это выяснить? Электровилка с заземлением имеет три контакта, другими словами к ней подключается три провода, а вилка без заземления два контакта, другими словами к ней подключается два провода. Это можно поглядеть по количеству проводов в кабеле питания электроприбора.

2-ое, что необходимо знать, на какую критическую нагрузку рассчитан электроприёмник, к которому мы подключаемся. Электровилки бывают на 6, 10, 16 А и т.д.. В домашней электросети используются конкретно эти три. На сколько ампер нам нужна вилка? Высчитать до боли просто! К примеру, это электрочайник мощностью 2 000 Вт. Он работает от сети 220 В. Нам необходимо поделить 2000/220=9.09А. Получаем, что для чайника будет довольно вилки на 10 А. Но я бы рекомендовал брать с припасом на 16 А, по той причине, что производитель всегда завышает характеристики на свою продукцию, а если электровилка изготовлена в Китае, то и подавна.

Третье, на что следует направить внимание, это направление подключение провода к вилке, оно бывает прямым и под углом в 90 градусов. В большинстве случаем вилка под углом 90 градусов будет удобнее в эксплуатации, потому рекомендую брать конкретно такие вилки

Как подключить вилку к проводу? Что для этого необходимо?

По сути, подключить кабель к электровилке до боли просто, для этого нам пригодится минимум инструмента: отвертка и ножик, может быть еще паяльничек, но это не непременно.

Берем ножик и зачищаем изоляцию на проводах, делать это необходимо акуратно, что бы не разрушить медные жилы.

Сейчас берем отвертку и разбираем электровилку. Обычно, необходимо открутить только один винтик и вилка с легкостью разбирается.

Продеваем провод в пластмассовый корпус вилки.

Фиксируем провода винтами. В моем случае, их только два, но может лупить и три. 3-ий – это заземление, он имеет желтоватый, зеленоватый либо желто-зеленый цвет.

Особым зажимом закрепляем кабель, что бы наши провода не выпали со собственных креплений. Собираем электровилку назад и проверяем работоспособность, включая ее в розетку. На этом все. Как вы могли увидеть, что подключить вилку к проводу совершенно просто и с этим управится каждый.

Особенности соединения

Надежный и долговременный контакт обеспечивают посредством пайки соединений проводов, используя паяльник и припой. Не забудьте удалить остатки и выступы припоя, а места пайки обработать наждачкой. Если пропустить этот шаг, то контакт со временем нарушается, особенно когда электроприбор работает при большой мощности.

Вполне реально обойтись и без пайки, надев на концы проводков перед скруткой кусочки латунной трубочки, внутренний диаметр которой немного больше диаметра изоляции провода. Скрутив провода, трубочки сдвигают к месту соединения и сжимают в нескольких местах, пользуясь бокорезом.

После этого выпотрошенные провода заправляют обратно в изоляцию кабеля – разрезанную оболочку. Изоляцию соединения в таком случае не выполняют, так как благодаря сдвигу скруток оголенные участки проводов не соприкасаются. Процедуру проводят только в том случае, когда отступы между скрутками составляют меньше 10 мм и требуют дополнительного покрытия изоляционным слоем.

После проведенных действий осталось место соединения кабеля перемотать одним слоем изоляционного материала, и можете оценить результат проведенной работы. Это самый простой способ, как подключить вилку с тремя проводами. Правильно подобрав изоляционный материал и отрезок шнура, а в дополнение, аккуратно выполнив работу, наращенный кабель не удастся с первого взгляда отличить от обычного – соединение будет практически незаметным.

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику.

Теперь вы знаете, как правильно подключить вилку к проводу и, понимаете из каких этапов состоит процесс. Ознакомившись с простой пошаговой инструкцией, становится ясно, что электрика не такое сложное дело, как может показаться на первый взгляд, а с некоторыми работами можно справиться дома самостоятельно.

Достоинства и недостатки

Для начала перечислим основные достоинства розеток со встроенным устройством защитного обесточивания:

1. Максимально простая и нетрудоемкая установка. Нет потребности вносить изменения в схему электрической проводки дома.
2. После технически правильного монтажа одного защитного изделия повышается безопасность при эксплуатации нескольких бытовых приборов, подключенных в розетки данного шлейфа.
3. После срабатывания автоматики можно будет определить, на каком оборудовании повреждена электрическая изоляция.
4. Для проверки исправности защитной автоматики достаточно воспользоваться встроенной функцией диагностики, нажав на кнопку «Тест».

Главными недостатками оборудования считаются следующие:

1. Для монтажа большинства розеток с УЗО требуется размещение глубоких коробок.
2. Демонтаж розеточной коробки может привести к разрушению облицовки стены в месте, где установлена розетка.
3. Высокая стоимость качественных изделий. Особенно хорошо видна разница при покупке розетки с УЗО и классом защиты не ниже IP.

Розетки со шторками: для чего они нужны?

Такие изделия отлично защищены от детского любопытства. Шторками называют специальные перегородки внутри корпуса, которые перекрывают доступ к токоведущим контактам. Для того чтобы вставить в нее штепсельную вилку, необходимо приложить определенные усилия. Маленький любопытный первооткрыватель не сможет воткнуть в нее какое-либо инородное тело – гвоздь или спицу. Это позволяет родителям быть спокойнее. Раньше для подобных целей использовались специальные пластиковые заглушки, которые довольно просто извлекались ребенком.

Еще одной разновидностью подобной защиты, хотя и более простой, является крышка, которая прижимается к корпусу пружиной. Такие изделия чаще используются для уличной установки, а потому большого ассортимента расцветок у них нет. В основном производятся серые и белые наружные розетки без шторок с заземлением или без такового, оборудованные крышками.

Tags: , автомат, бить, бра, вид, вилок, вред, выбор, генератор, двигатель, дом, , заземление, заземлить, кабель, как, конструкция, контур, , лоток, , монтаж, нагрузка, напряжение, нейтраль, номинал, подключение, потенциал, провод, пуск, , розетка, ряд, сад, свет, светильник, соединение, сопротивление, схема, тен, тип, ток, треугольник, , фаза, щит, электричество

Тип В

Данный тип также как и предыдущий, используется в Канаде и США, а также в Японии. Именно эти розетки и вилки применяются для подключения мощных бытовых приборов, с потреблением тока до 15 А. Данный тип, помимо обозначения В, в некоторых каталогах также обозначают Class I или по международному коду NEMA 5-15. Можно сказать, что в Канаде и США тип В пришел на смену типу А. В старых домах, конечно по прежнему распространен старый тип А, без контакта «заземления» по середине, а в новостройках вы вряд ли встретите что-то кроме типа В. Промышленностью давно уже выпускаются электроприборы только с современной вилкой типа В, поэтому не редкость увидеть в старом доме современный электроприбор, но со спиленным третьим выводом, чтобы можно было подключить его к старой электрической розетке.

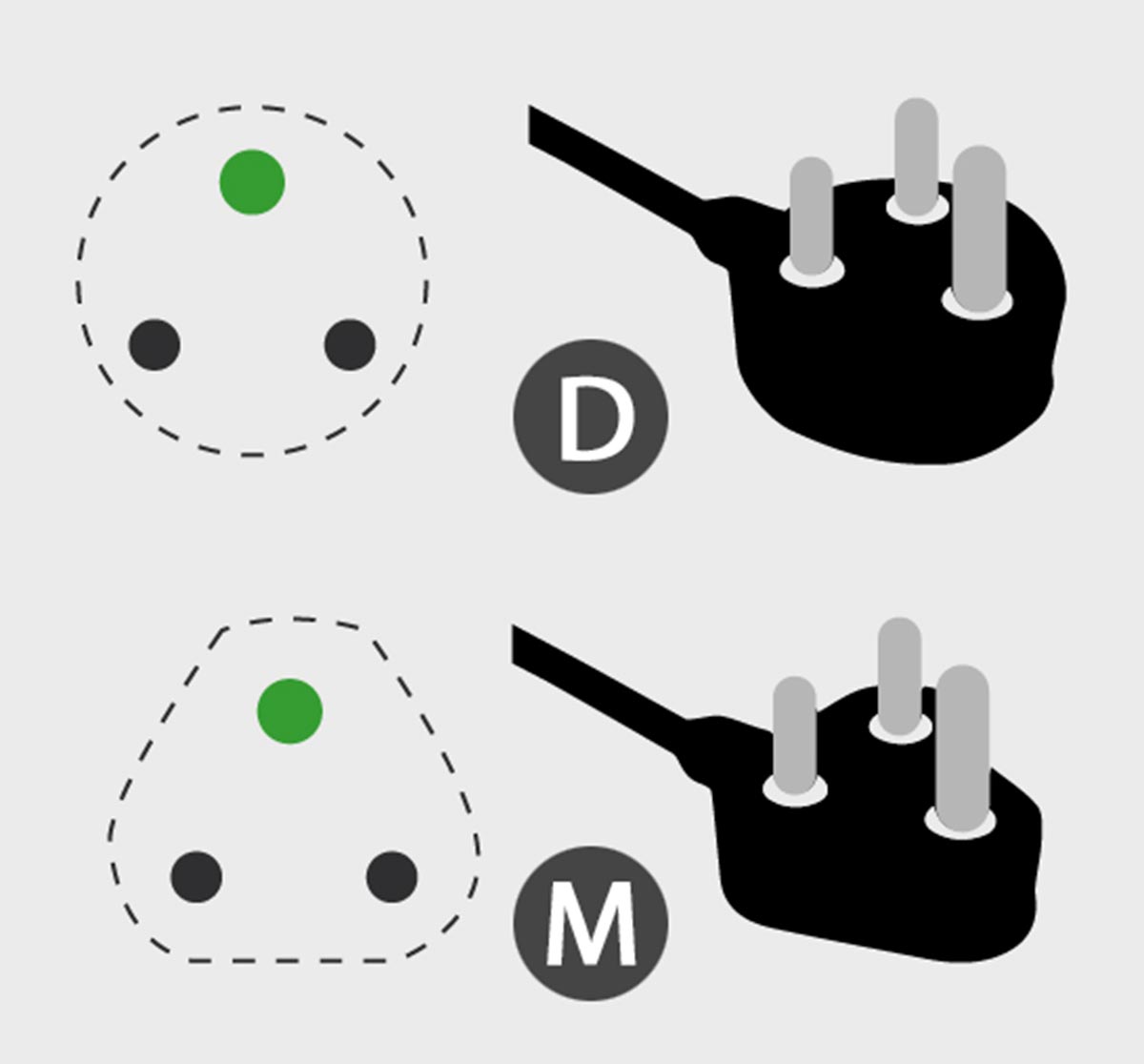

Британские вилки D и M для колоний

В каких странах используется: Индия, Гонконг, Катар, некоторые страны центра и юга Африки, некоторые страны Азии.

Стандарт похож на британский, но отличается формой контактов на вилке. Расположение контактов аналогично прародителю, а сам тип разрабатывался для применения во время колонизации. В некоторых бывших зависимых от Великобритании территориях типы D и M остались основными.

Сейчас лишь в некоторых сферах разъем применятся и на родине его разработки.

Основным и более массовым считается тип D, а тип M считается его усиленной версией. К нему выдвигаются более жесткие требования, контакты имеют дополнительное усиление и разнесены дальше друг от друга. Это позволяет применять тип M для 15-амперных нагрузок.
