Выбор и установка электрических радиаторов для отопления

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Трубчатые нагреватели (ТЭНы)

Они относятся к самому востребованному типу нагревательных устройств. Их работа основана на передаче тепла от трубчатого электронагревателя жидкому теплоносителю (обычно используется вода, реже антифриз).

рабочий ресурс нагревательных элементов ограничен

Приобретая такой котел, необходимо обращать внимание, существует ли возможность заменить нагревательные элементы, что в дальнейшем приведет к экономии денежных средств, поскольку не потребуется покупать новый прибор; на поверхности ТЭНов образуется накипь и по этой причине они могут выйти из строя раньше положенного срока; вода должна иметь определенную жесткость, поэтому, если данный показатель превышает норму, нужно принимать меры по его снижению

Водяная система

Чаще всего используются и оттого имеют самый широкий ассортимент отопительные приборы водяных систем отопления. Это объясняется их неплохим КПД и оптимальным уровнем затрат на приобретение, монтаж и обслуживание.

Конструктивно устройства не слишком отличаются друг от друга. Внутри каждого имеются каналы для протекания горячей воды, тепло от которой передается поверхности прибора, а затем, при помощи конвекции, воздуху комнаты. По этой причине они называются конвекционными.

В водяных системах отопления могут пользоваться следующими типами радиаторов:

• чугунными;
• стальными;
• алюминиевыми;
• биметаллическими.

Все эти отопительные приборы имеют свои особенности, благодаря которым выбираются для каждого конкретного случая в зависимости от площади комнаты, нюансов монтажа, качества и вида теплоносителя (которым иногда бывает антифриз).

Чугунные батареи

Чугун был одним из самых популярных материалов в отечественных системах отопления. Его выбор, как правило, был обусловлен сравнительно невысокой стоимостью. Позже такие приборы стали использоваться реже, так как обладают небольшим коэффициентом теплоотдачи (всего 40%), за счет чего мощность одной секции равна примерно 130 Вт. Хотя их до сих пор можно встретить в системах старого образца. В современном интерьере иногда используют дизайнерские модели чугунных радиаторов.

Преимуществами таких приборов является большая площадь поверхности, отдающей тепло помещению, и длительный эксплуатационный период (до 50 лет). Хотя недостатков все же больше – к ним относятся и сравнительно большой объем используемого теплоносителя (до 1,4 литра), и трудность ремонта, и инертность нагрева, за счет которой повышение температуры прибора осуществляется сравнительно медленно, и даже необходимость периодической (минимум раз в 3 года) прочистки. Кроме того, тяжелые секции очень трудно устанавливать.

Радиаторы из алюминия

Использование алюминиевых радиаторов позволяет обеспечить максимальный уровень теплоотдачи – мощность секции может достигать 200 Вт (чего достаточно для отопления 1,5–2 кв. м).

Их стоимость вполне доступна, а небольшой вес позволяет провести установку самостоятельно. Правда, эксплуатация прибора возможна на протяжении всего лишь 20–25 лет.

Биметаллические батареи

К их преимуществам можно отнести наличие в конструкции конвекционных панелей, улучшающих циркуляцию воздуха по поверхности, простоту установки приборов для регулирования интенсивности расхода теплоносителя, а также простоту монтажа. Секция радиатора, имеющая мощность до 180 Вт, способна отапливать около 1,5 кв. м площади.

Несмотря на достоинства, которые имеют такие отопительные приборы, существуют и проблемы их использования. Так, например, для биметаллических радиаторов не рекомендуется разбавление воды антифризами, которые, хотя и не позволяют системе замерзать, отрицательно влияют на внутренние поверхности нагревательных устройств.

Характеристика чугунных радиаторов

Чугунные радиаторы отопленияТехнические характеристики чугунных радиаторов РЕТРО

Такие батареи являются самым распространенным и известным каждому вариантом, т. к. именно они устанавливаются в большей части типовых квартир. Согласитесь, старые приборы из чугуна едва ли можно считать стильными и привлекательными. Новые модели смотрятся лучше, но по эстетическим показателям все же существенно уступают приборам из других материалов.

Радиаторы ЧМ2

Как известно, чугун очень тяжелый. Батареи, выполненные из него, много весят, что не может не сказаться на сложности транспортировки и монтажа.

Рассмотрим их основные преимущества.

1. Чугунные радиаторы надежны и долговечны. Они могут прослужить до 40 лет без ремонта, чего нельзя сказать о батареях, изготовленных из других материалов.
2. Чугун медленно остывает, хотя так же медленно прогревается, а также устойчив к образованию коррозии.
3. У этого металла высокий показатель теплоемкости. Нагрев происходит посредством конвекции.
4. Подобные батареи могут эксплуатироваться даже с теплоносителем низкого качества, содержащим посторонние примеси и взвеси.

5. Чугунные батареи стоят относительно дешево (исключение составляют лишь дизайнерские модели от иностранных производителей).

Но есть у чугуна и недостатки, среди которых:

• значительный вес;
• медленный нагрев;
• неэстетичность.

Крепление чугунных радиаторов к стенам из различных материалов

Таблица 3. Сравнение чугунных батарей от наиболее известных производителей

Производитель/модель	Вес, кг	Объем, л	Площадь нагрева одной секцией, м²	Мощность, Вт	Давление, атм.	Размеры, мм
1. Konner, Модерн	До 4,75	До 0,96	–	До 150	12	80х60х565
2. ЧМ-3	До 7	1,38	0,25	156	9	120х90х570
2. ЧМ-2	До 6,3	0,8-0,95	0,2	100-142	9	100х80х570
2. ЧМ-1	До 4,8	0,9	0,1-0,16	110	9	70х80х570
5. МС-140	До 7,1	1,45	0,24	160	9	140х93х588

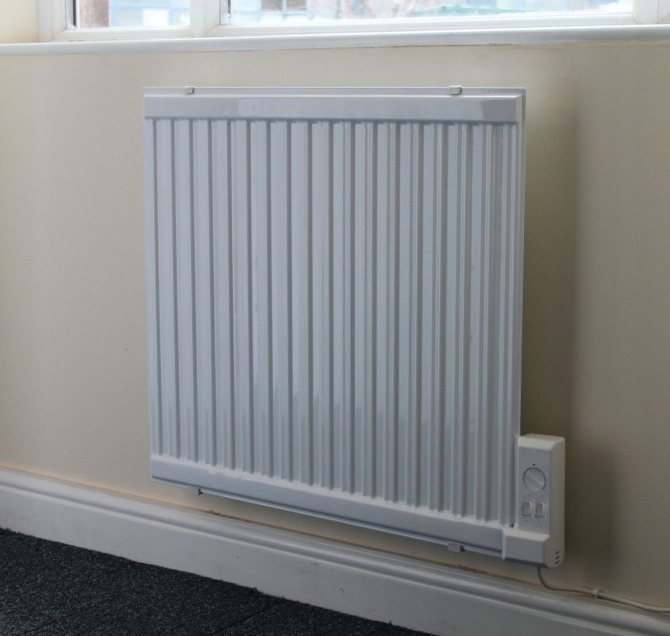

Особенности монтажа электрических радиаторов на стену

Главное правило – выбрать мощность устройства, чтобы не пришлось тянуть отдельный силовой кабель. Оптимальный показатель тот, при котором прибор работает не на пределах, но и не «вполсилы». В первом случае агрегат быстро выйдет из строя, во втором – не вырабатывается ресурс изделия.

Чтобы рассчитать мощность, нужно применить формулу – на 10 м2 площади надо 1 кВт тепловой энергии. Для домов и квартир в регионах с суровым климатом к итоговому результату добавляется 15-20%. Таким образом, для комнаты площадью в 20 м2 с большим окном потребуется электробатарея мощностью до 4-5 кВт.

Также при установке учитывается размер агрегата, например, если прибор встраивается в нишу, расстояние от стены до боковых панелей должно быть не менее 50 мм. В комнатах с высокой влажностью используются только агрегаты во влагозащитных корпусах.

Несмотря на то, что электроприборы не относятся к разряду огнеопасных, лучше убрать их подальше от бытовой техники, веществ с низкой температурой возгорания, не допускать попадания проводов на панель. Также категорически запрещено применять конвекционные приборы в качестве сушилки для белья, обуви.

Радиаторы отопления электрические — инновационные

Самым инновационным видом энергосберегающих радиаторов является литий-бромидный радиатор отопления. Отопительная батарея включает в свой состав отдельные вакуумные секции с наполнением из литий-бромидной жидкости.

Нагрев происходит за счет нагрева жидкости и ее последующий переход в парообразное состояние, нагревающей все устройство. Для каждого радиатора необходимо наличие только 0,5 л жидкости, это способствует снижению уровня потребления энергии.

Литий-бромидные электрические радиаторы отопления настенные используются в качестве стационарного устройства и встраиваются в общую систему энергосберегающего отопления.

Обогрев помещения происходит достаточно с высокой скоростью, это достигается за счет быстрого нагрева радиатора и высокого уровня теплоотдачи. Отсутствие в батарее отопления давления благоприятно отражается на безопасности системы обогрева.

Конструкция типов подобного обогрева предусматривает использование в системах солнечного нагрева воды.

Конструкция литий-бромидного радиатора характеризуется некоторыми положительными качествами это:

1. Низкая температура циркулирующей воды способствует повышенному коэффициенту использования источника тепла.
2. Сопротивление среды в системе настолько незначительно, что ведет к экономии 50% электроэнергии и 90% воды.
3. Независимое положение верхней вакуумной части радиатора от воды и воздуха, в радиаторе способствует длительному сроку эксплуатации устройства.
4. Литий-бром защищает металл батареи отопления от окисления.
5. Предусмотрена защита системы от «завоздушивания».

Конструкция мобильного литий-бромидного энергосберегающего радиатора отопления электрического включает в свой состав вместо проточной трубы с теплоносящей жидкостью электрический подогреватель с регулятором температуры, отличается независимостью от источников тепловой энергии.

Для работы этому устройству необходимо лишь электричество. Теплоноситель нагревается в электрическом котле, роль его может выполнять вода или низкозамерзающая жидкость. В конструкции предусмотрена регулировка значений температуры от 20 о С до 65 о С, осуществляется терморегулятором. Радиатор может управляться как дистанционно, так и непосредственно. Максимальная температура нагрева радиатора составляет 75 о С.

Использование радиатора, возможно, в самых различных системах, от лучевых и гравитационных доя насосных и элеваторных, с разными типами разводки.

Радиатор характеризуется малой инерционностью, что обеспечивает эффектное терморегулирование. В качестве теплоносителя используются низкозамерзающие жидкости.

Цена литий-бромидного электрического радиатора отопления зависит от мощности, количества секций комплектующих, составляет от 800 руб. за одну секцию.

Карбоновый обогреватель

Не менее уникальными являются отопительные радиаторы с нагревательным элементом, изготовленным из карбона (графита) с применением нанотехнологий.

Устройство нагревательного элемента представляет собой стеклянную трубку в которой в вакуумной среде находятся графитовые волокна.

Плюсы карбонового радиатора

Полная изоляция нагревательного элемента от влажной среды способствует длительному сроку эксплуатации устройства.

Конструкция обогревателя может совершать автоматический разворот в диапазоне от 120 о до 180 о. что способствует равномерному обогреву помещения.

Радиатор отличается тепловой инертностью, при отключении обогревателя от сети происходит моментальное остывание.

Несомненное преимущество карбонового обогревателя является отсутствие магнитного поля, при подаче напряжения обогреватель немедленно включается в рабочий режим, по способу обогрева карбоновые радиаторы аналогичны к инфракрасным обогревателям. Радиаторы отличаются высоким уровнем теплоотдачи. Спектр инфракрасного излучения равен спектру дальнего излучения (длина волны 5-20мкм), характерное использованию в инкубаторах для новорожденных детей, и наиболее соответствующим излучению тела человека.

Выбор карбонового обогревателя зависит от площади помещения, в котором он будет находиться, обогреватель мощность 1кВт способен обогреть площадь 10 м 2. Также учитывается и кокой требуется модель обогревателя, если он выполнен поворотным, то устройство будет иметь значительные размеры, неподвижный обогреватель представляет собой достаточно компактный прибор.

Газ или электробатареи: сравнительный расчет

Возьмем 2 одинаковых 1-комнатных квартиры площадью 36 кв. м, одинаково утепленные. В первой установлен газовый котел, а во второй — электроотопление.

Квартира	Мощность, кВт	Стоимость оборудования, руб.	Необходимое количество тепловой энергии в час и на всю площадь	Расход в самый холодный месяц	Стоимость теплоносителя, руб.
№1	7	35 000	0,1 0,1х36 = 36 кВт/час	190 куб. м	5,62х191 = 1067,8
№2(конвектор+масляный радиатор)	4	6 000		800 кВт	3,89х 800 = 3112

Получается, что при одинаковой температуре в квартирах, более выгодным получилось газовое отопление.

Как видим разница ощутимая. Отсюда вывод: даже при самом экономном варианте электрической батареи, отапливать электричеством — удовольствие дорогое.

https://youtube.com/watch?v=751vXRO48AA%3F

Настенные масляные батареи: хуже всех?

Масляные батареи мы внесли в этот список только для того, чтобы обезопасить вас от этих обогревателей. Мы считаем, что такие электроприборы даже не могут стоять в одном ряду с вышеперечисленными по некоторым причинам, которые нам известны из практики:

• Пожароопасны
• Не надежны
• Не терпят интенсивных работ

Вам может показаться, что мы неправы. Ведь у многих из вас есть такие обогреватели, и многих из вас они ни разу не подводили, и кто-то из вас скажет: “Да у меня такая батарея на даче уже 10 лет стоит и до сих пор работает!”. И все, что вы скажете будет верно, но только с субъективной точки зрения.

С объективной точки зрения, большая часть пожаров от электрообогревателей приходится именно на долю масляных.

Поэтому, такие обогреватели нельзя оставлять без присмотра, а тем более использовать как основное отопление. Но в защиту этих моделей можно сказать то, что они действительно хорошо обогревают, так как имеют многочисленные секции и греют преимущественно конвекционным способом.

Если вы все же решились купить масляный обогреватель, то мы рекомендуем использовать его как дополнительное тепло для вашего помещения и только под присмотром человека.

Плюсы:

• Низкая цена
• Быстро обогревает помещение
• Мобильность (чаще используются с колесиками на ножках)

Минусы:

• Пожароопасны
• Ненадежны
• Требуется надзор человека
• Много потребляет
• Не подходит как основное отопление

Особенности выбора отопительных приборов

Теперь людям уже не нужно прятать или украшать радиаторы, т. к. современные приборы могут стать достойным украшением любого интерьера. Радиаторы, которые продаются сегодня, могут отличаться по цвету, размеру, материалу изготовления и общему стилю выполнения, поэтому не составит труда выбрать самый подходящий вариант.

Радиаторы отопленияРадиаторы отопления

Касаемо формы, то она обязательно должна быть обтекаемой. В целях безопасности, от острых углов желательно отказаться вовсе, особенно, если в доме живут дети. Перед покупкой ознакомьтесь с сильными и слабыми сторонами каждого из существующих видов радиаторов, чтобы определить, какой больше подходит для конкретного помещения

Первое, на что стоит обратить внимание, – это рабочее давление приборов

Какие выбрать радиаторы отопления

В зависимости от материала радиаторы делятся на:

• алюминиевые;
• биметаллические (из сплавов двух металлов);
• чугунные;

• стальные.

Именно от материала зависит упомянутое выше давление, коэффициент отдачи тепла, теплоемкость, устойчивость к механическим и химическим повреждениям, а также эксплуатационный срок.

Радиаторы в интерьере

Также обращайте внимание на способ подсоединения к отопительной магистрали. Соединение может быть боковым, нижним и универсальным

Характерно, что в современных радиаторах предусмотрены все эти способы подключения.

Варианты присоединения радиаторов

Теперь более детально о каждом материале.

Какой лучше выбрать радиатор отопления для частного дома

Радиаторы — конечные устройства в схеме АСО коттеджа, большого особняка или любого частного дома. Выбор класса и вида радиаторов зависит от того, из какого стройматериала возведено здание.

Каменные, кирпичные, блочные, железобетонные

Дома, сложенные из кладочных стройматериалов, известны своей высокой степенью противопожарной безопасности, а также влагоустойчивостью. Тут лучше устанавливать радиаторы АСО. Тут лучше выбирать панельные или секционные алюминиевые водяные радиаторы. При наличии отдельного котельного оборудования, работающего на твёрдом и жидком топливе, вполне подойдут трубчатые, биметаллические и пластинчатые батареи.

Деревянные частные дома

В каркасно-щитовых домах и срубах водяное отопление не устанавливается из-за способности дерева быстро впитывать влагу. Поэтому для отопления деревянных домов применяют электрические радиаторы и кварцевые панели.

Однотрубная схема

По сути, это кольцо из труб, где центром является отопительный котел. Это самая простая схема разводки, которую лучше всего использовать в одноэтажных строениях, где применяется система с естественной циркуляцией теплоносителя. Или в многоэтажных зданиях с принудительной циркуляцией.

Скажем прямо — эта схема не самая лучшая, хотя очень экономичная в плане затрачиваемых для ее сооружения материалов. Но у нее есть один большой недостаток — невозможность регулировать подачу тепла. Устанавливать в такую схему какие-то контролирующие проборы проблематично. Поэтому в домах, где смонтирована именно однотрубная схема развязки, показатель тепловой отдачи равен проектируемой

Вот почему так важно правильно рассчитать данный показатель

Внимание! Однотрубное отопление допускает лишь последовательное подключение радиаторов. То есть теплоноситель проходит все радиаторы один за другим, отдавая тепло

И чем дальше прибор расположен в цепи, тем меньше тепла ему достается.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Виды

Электрический радиатор внешне очень похож на обычную батарею, заполняемую водой. Создав ребристую поверхность, дизайнеры тем самым повысили объём выделяемого тепла. Это даёт возможность при минимальных вложениях за короткий промежуток времени обогреть помещение.

Электробатареи отопления в своей конструкции могут иметь любое количество монолитных секций. Секция является элементом нагрева и самим корпусом, который может изготавливаться из биметалла либо алюминия. Тепло распределяется по поверхности при помощи лучистого и конвективного теплового обмена. Мощность радиатора будет зависеть от числа секций.

Функционируют электрические батареи от сети 220-240 Вт. Могут быть выполнены в настенном варианте или напольном.

Электрические радиаторы отопления настенные можно найти на рынке оборудования двух типов: жидкостные и безжидкостные.

Жидкостные батареи имеют такую конструкцию, которая предусматривает встроенные каналы. Каналы наполняются жидкостью (водой, антифризом) либо маслом. Нагрев теплоносителя происходит при помощи ТЭНа. Обогревательный процесс происходит в таких устройствах в несколько этапов. Изначально тепло поступает от трубчатого электронагревателя к теплоносителю. Затем осуществляется обменный процесс жидкости с корпусом радиатора. В конце тепло от секций движется к воздуху помещения. Максимальное потребление многих моделей такого типа 300-500 Вт. В комплекте устройства есть термостат, который работает совместно с датчиком температуры.

Про виды антифриза для системы отопления можете прочитать здесь.

Жидкостные электрические радиаторы имеют дополнительные функции:

• семь режимов работы от минимального до максимального;
• защитная функция отключения при нагреве;
• жидкокристаллический дисплей с календарём и часами;
• индикация наличия заземления.

Безжидкостные электрические отопительные батареи подразумевают обогрев при помощи трубчатого электронагревателя (150-200 Вт), установленного в каждый отдел радиатора и соединённых в общую схему. ТЭН передаёт тепло напрямую металлическому теплоотдающему элементу. ТЭН фиксируется в секции при помощи технологии литья. Подключение к блоку управления осуществляется по параллельной схеме.

Достоинство его в отсутствии протечек теплоносителя. Безжидкостные электрорадиаторы безопасны и выполняют обогрев быстрее жидкостных. Они точны в контроле температурного режима, что даёт возможность терморегулятору своевременно отключать нагрев и не расходовать лишнюю электрическую энергию.

Электрические радиаторы ЭффектЭнерго

Энергосберегающий вариант

Самым экономичным вариантом может стать «тепловая завеса», которую вешают на стену. Она потребляет минимум электроэнергии и быстро нагревает воздух, из-за чего время использования может заметно сократиться.

​

Также у этого типа батарей присутствует регулятор тепла.

Когда комната прогревается до определённой температуры, завеса автоматически выключается, что приведет к экономии.

Если же обращаться к видам радиаторов, то к самым компактным, удобным и дешёвым вариантам относят конвекторы.

У них большая мощность, они быстро обогревают даже большое помещение.

Однако такое оборудование стоит недорого и не потребляет большее количество энергии.

Справка! В обоих случаях вы сэкономите на установке, поскольку опытный специалист возьмёт с вас круглую сумму, хотя монтаж оборудования относительно нетрудный. Разобравшись с инструкцией, можно самому установить батарею.

Радиаторы конвекторного типа

Прибор внешне имеет сходство с масляным радиатором, но корпус у него менее выпуклый и снабжен двумя решетками — нижней и верхней.  Через первую поступает холодный воздух, а вторая, занимающая от 15 до 20% поверхности, снабжена направляющими шторками и предназначена для выхода тепла.

ТЭНы, находящиеся внутри радиатора окружены металлическими пластинами, увеличивающими полезную площадь нагревательных элементов. Изготавливают электроТЭНы из нержавейки. Их трубки с магнезитом внутри герметично запаяны.

Обогрев с использованием электроконвекеторов происходит за счет конвективного обмена по схеме: твердое тело — газ и конвективно-лучистого распространения тепла, когда перенос его осуществляется как источником излучения, так и конвекцией.

Схема конвекторного радиатора

Преимущества этого вида электрических батарей существенны:

• Высокая надежность. В конструкции отсутствуют движущиеся детали и теплоноситель, что намного увеличивает запас ресурсов;
• Наличие альтернативных вариантов монтажа — стационарно на стену или установка на пол, если имеются ножки или колесики;
• Безопасная, удобная эксплуатация за счет наличия термостата и защиты от возгорания, перегрева. Даже при нагреве ТЭНа до 1000 градусов внешняя поверхность не разогревается больше, чем на 65 градусов;
• Отсутствие необходимости в усилении электроснабжения дома и устройстве заземления;
• В отличие от других видов электроотопления не сжигают кислород;
• В линейке есть модели для эксплуатации в условиях повышенной влажности;
• Автономность;
• КПД 95%;
• Высокая скорость нагрева ТЭНов — в среднем 30 сек.

Есть у электрических батарей конвекторного типа и недостатки:

• Большое электропотребление, что делает нерациональным их использование для отопления больших площадей;
• Ежегодное снижение коэффициента полезного действия.

https://youtube.com/watch?v=Wbv0gvk3irU%3F

Расчеты числа секций по квадратуре на комнату

Точность расчетов зависит от количества принятых во внимание факторов. В целом их можно поделить на три группы:

• Расчет по площади основан на предположении, что на обогрев каждого квадратного метра нужно не менее 100 Вт. То есть на комнату в 10 м2 нужен радиатор мощностью 1 кВт (примерно 7 секций). Цифры актуальны для помещений с потолками до 2,6 м.
• Точное вычисление предполагает учет коэффициентов для всех теплопотерь. Необходимое количество секций для установки радиатора отопления вычисляется по такой формуле расчет — умножением 100 (ватт/м2) на площадь комнаты в м2 и на каждый коэффициент (q).

Определение по объему дает примерно такие же цифры, как и формула вычислений по площади. По рекомендациям СНИП расход тепла в жилой комнате панельного дома с деревянными окнами – 41 Вт на кубический метр. Если стоят современные стеклопакеты, стандарт уменьшается до 34 ВТ на 1 м3. Расход тепла уменьшается для зданий с широкими стенами из пенобетона, кирпича и пр. а также при наличии качественной теплоизоляции.

Как рассчитать количество секций и предполагаемую мощность радиаторов отопления? Самые простые формулы :

N = S х 100 / P (без учета теплопотерь)

N = V х 41 Вт х 1.2 / P (с учетом теплопотерь)

• N – количество секций,
• P – мощность одной секции радиатора,
• S – площадь помещения,
• V – объем комнаты 41Вт – мощность для обогрева 1 м3,
• 1.2 – стандартный коэффициент теплопотерь.

Теплоотдача секции для каждой конкретной модели указывается производителем на ребре изделия. В среднем показатели таковы :

Металл в основе секции

Средний показатель теплоотдачи секции

Чтобы упростить все расчеты некоторые специализированные ресурсы предлагают онлайн-калькуляторы, куда нужно просто внести исходные данные и через секунду получить готовый результат. Как самостоятельно рассчитать количество секций биметаллических радиаторов отопления читайте тут .
