Как самому собрать электрощиток в частном доме 220В — схема сборки

Схема распределительного щита частного дома на 380 В

В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.

Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.

Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.

Совет

Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.

Различают следующие типы электрических щитов:

• вводно-распределительное устройство,
• главный распределительный  щит,
• щит освещения, щит учета, щит вентиляции и т.д.

Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)

Схема 2. Полная схема распределительного щита частного дома на 380В

Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.

При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.

Распределительный щит – важное и необходимое устройство. Однако прежде, чем его устанавливать, нужно знать, что:. Однако прежде, чем его устанавливать, нужно знать, что:

Однако прежде, чем его устанавливать, нужно знать, что:

• распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
• распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
• распределительный щит должен соответствовать особенностям электропроводки частного дома.

Основные факторы, которые необходимо учесть:

Тип электропроводки

Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.

Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.

Полная потребляемая мощность. Мощность отдельной групповой линии

Обычно при подключении группы освещения комнат, санузла и коридора  в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.

Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.

Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Комплектующие – какой щит и модули выбрать

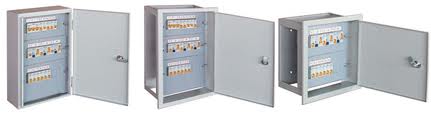

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

• номинальную силу тока;
• ток, при котором срабатывают автоматы;
• скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный

Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки

Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Нужно знать перед сборкой

Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания. а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.

На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит. в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества. общее УЗО. вводной автоматический выключатель. разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.

От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО .

От материала, из которого сделан дом, а также от того где расположен сам щит, зависит, какой из его вариантов будет выбран.

Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.

Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей. поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.

Распределительный блок должен быть установлен в безопасном месте, лучше всего в отдельном закутке.

Виды щитков для частного дома

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

• Вводные устройства, обустраиваемые в месте подводки силового кабеля.
• Ящики для установки выносного электрического счетчика.
• Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Выбор места установки

Прежде чем сделать электрощиток для дачи или дома своими руками, следует побеспокоиться о выборе места под него. Удобнее всего повесить шкаф на участке стены возле входной двери в районе прихожей. В этом случае расстояние от столба с отводом будет минимальным, длина прокладываемого кабеля невелика. По высоте его размещают с учетом того, чтобы удобно было снимать показания счетчика и переключать распределительные (линейные) автоматы.

В отличие от старых щитков с открытым расположением пробок и рубильников, новые изделия совсем необязательно размещать высоко под потолком.

Корпус изделия надежно укрывает опасные для детей элементы коммутационного оборудования. Главное – обеспечить надежный запор, открываемый только с помощью ключа.

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

• Электросчетчик
• УЗО (Устройство защитного отключения)
• Нулевая шина
• Заземляющая шина
• Автоматы:
  1. Вводной – 30-60 А
  2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
  3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
  4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

• Материал изготовления. пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
• Способ крепления. накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

• качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные швы выполнены аккуратно;
• стоимость ненамного выше, чем у моделей среднего качества;
• в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

1. Сама коробка с дверцей.
2. DIN-рейка (на нее осуществляется крепление всей автоматики).
3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
5. Счетчик электроэнергии.
6. Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току. чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО. информация будет для Вас полезной.

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Как правильно осуществить монтаж щитка своими руками

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

• Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
• Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
• Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
• УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
• Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
• Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
• Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Схема на несколько групп

Редко схемы электрического питания бывают простыми: групп потребителей разделяют по этажам, отдельно выводят хозяйственные постройки, освещение гаража, подвального помещения, дворика и так далее. При огромном кол-ве потребителей помимо общего УЗО после счетчика, монтируют также автоматы, только с мощностью поменьше — на каждую конкретную группу. Отдельно с обязательным монтажом диф. автомата, выводят электрическое питание для ванной комнаты: это одно из самых опаснейших помещений в любом жилом здании.

Лучше всего установить автоматические выключатели на каждую группу мощностью по 2,5 кВт для сохранения электропроводки.

Распределительный щиток

Оборудование стоит покупать от известных компаний-производителей, которое выделяется высоким качеством. Например бренд «Schneider Electric», «ABB» — качественное электрооборудование, есть еще «IEK» — бренд по-проще и по-дешевле. Вы наверное спросите себя, почему не стоит рассматривать китайские аналоги? На электричестве нельзя экономить, особенно если вам важна ваша жизнь.

Сборка электрощита своими руками

Сборка и расключение вводно-распределительных устройств (ВРУ) представляет собой многоступенчатый вид работ, где каждый этап является исключительно важным, где нет мелочей. Щит обязан получиться безопасным и удобным для пользования, все его элементы, объединённые в систему, должны исправно исполнять возложенные на них функции:

• контроль энергии;
• управление потребителями и цепями;
• обеспечение селективно срабатывающей защиты.

Организовать электрический щит можно самостоятельно, но для этого домашнему мастеру необходимо обладать электромонтажными навыками уровнем выше минимального. Для проектирования ВРУ и подбора комплектующих не лишним будет понимание процессов и знание правил. Далее мы рассмотрим сборку электрощитов на примере довольно разветвлённых систем, чтобы охватить больший круг вопросов.

Селективное противопожарное УЗО. Схема щита

Следующим в схеме щита после вводного автомата, может стоять селективное УЗО. Почему я написал “может”, потому что по правильному селективное УЗО должно стоять в щите учета, т.е. в начале линии. Но часто бывает, что возможности в щит учета его поставить нет, т.к. или места уже в щите на столбе не хватает, или щит опечатан, или просто заказчик не хочет ставить дорогой прибор вне дома.

Уставка селективного противопожарного УЗО для дома или квартиры выбирается 100 или 300мА.

Вывод: Селективное УЗО ставить необходимо, резервная защита еще никогда не была лишней, особенно, если щит собран на китайских приборах и особенно, если у вас пожароопасный деревянный (брусовой, бревенчатый или каркасный дом). К тому же в частных домах, когда селективное противопожарное УЗО стоит в щите учета, то только оно одно защищает вводной кабель от утечек тока.

Проверка работы РЩ

Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Разработка схемы щита для частного дома: доверьтесь профессионалам

Важным фактором до начала работ по устройству электросистемы в частном доме является продуманное размещение энергопотребителей, обеспечивающее комфортное использование собственной электросети.

Поэтому, начиная расчет схемы сборки электрощита для частного дома, специалисты компании «Vulelectro» руководствуются требованиями стандартов и ПУЭ:

• соблюдать минимальное расстояние от потребителя до автомата;
• не допускать пересечения кабелей;
• проводить соединения кабелей в распределительных коробках, доступных к обслужианию;
• соблюдать принцип «одинакового сечения» при соединении кабелей;
• проводить расключение электрического щита.

Распределение потребителей

Все электричество, поступающее на объект, должно быть правильно и равномерно распределено между имеющимися потребителями. Осуществляя процесс распределения, необходимо руководствоваться специальными нормами и правилами:

• Мощные потребители от 2 кВт и более объединяются в отдельные группы. К каждой из них подключается автомат, способный выдерживать заданные нагрузки.
• Посудомоечные и стиральные машины, а также кондиционеры и другие приборы небольшой мощности подключаются к автоматам на 16 А. Сечение кабеля должно быть не менее 2,5 мм2.
• Приборы с более высокой мощностью (380 В) должны подключаться к автоматам на 20 или 32 ампер. Сечение кабеля соответственно увеличивается до 4-6 мм2. У этих кабелей не должно быть ответвлений, прокладка осуществляется целыми кусками.
• К розеткам подводятся линии, отдельные для каждой комнаты с использованием трехжильного кабеля сечением 2,5 мм2. В распределительных коробках в направлении розеток предусматриваются индивидуальные ответвления.
• Приборы освещения разбиваются на группы и подключаются к отдельному кабелю сечением 1,5 мм2 и к автомату на 10 А.

Подключение отдельными кабельными линиями кажется излишним только на первый взгляд. В действительности это единственный способ, обеспечивающий электробезопасность и удобство эксплуатации. При возникновении аварийной ситуации, отключается только одна группа потребителей, а не вся сеть. В этом случае поиск и устранение неисправностей значительно упрощается.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.
