Подсоединение терморегулятора к системе
Схемы монтажа пленочного теплого пола
Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.
Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки
Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.
В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:
- 1 клемма – фаза сети;
- 2 клемма – ноль сети;
- 3, 4 клеммы – жилы нагревательного элемента;
- 5 клемма – таймер;
- 6, 7 клеммы – датчик температуры пола.
Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.
Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)
Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.
Укладка теплого электрического пола: доступные варианты
Для того чтобы правильно определиться с типом используемой системы, базовыми данными, которые позволят принять взвешенное решение станет:
- площадь помещения (полная и полезная);
- наличие системы центрального отопления, его вид;
- возможность установки электрического теплого пола со стяжкой;
- состояние несущей поверхности.

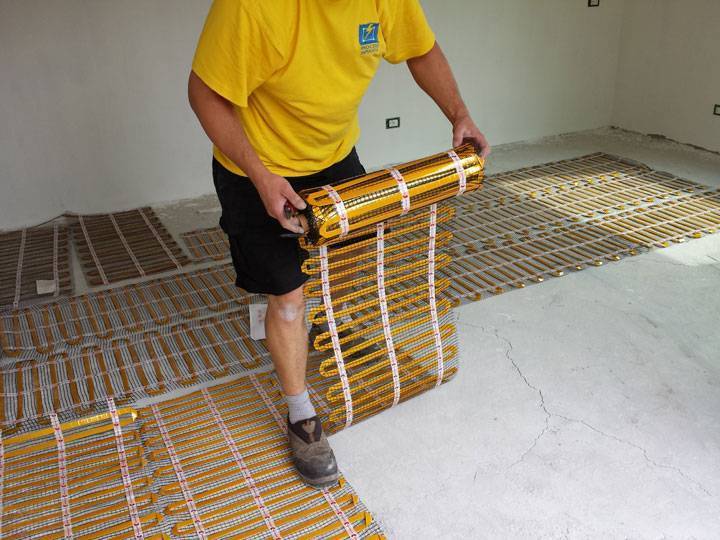

В большинстве случаев устройство электрического теплого пола кабельного типа или укладка нагревательных матов – оптимальный вариант, так как выравнивающая стяжка в любом случае будет заливаться. Если же нет желания или возможности для того, чтобы демонтировать старое покрытие, инфракрасные плёночные материалы позволят быстро и с минимальными усилиями уложить покрытие на базовую поверхность. С точки зрения затрат обе системы в целом потребуют примерно одинаковых вложений.
Всё что нужно для выбора и установки электрического теплого пола, видео:
Кабельные теплые полы
При использовании кабельного нагревательного элемента монтаж теплых электрополов выполняется только в цементной стяжке. Только после этого возможна укладка финишного напольного покрытия. Принцип работы такой системы заключается в прохождении через проводник тока заданной величины.
За счёт использования кабеля резистентного или саморегулируемого типа происходит его нагрев, при котором тепло будет передаваться в стяжку. Причём первый вариант наиболее популярен, так как существенно отличается по своей стоимости. К тому же выполняют они одну и ту же функцию.
Расчёт мощности – обязательный этап в технологии устройства электрического теплого пола. Чаще всего для этого используются специальные таблицы, в которых приведены усреднённые значения по данным оборудования разных производителей. Итоговая разница между расчётными и фактическими данными составляет около 4%, что для подобной установки не существенно.
При устройстве теплого электрического пола кабельного типа среднее потребление составляет:
- для коридора и кухни – 150 Вт;
- санузлов – 180 Вт;
- балконов – 200 Вт;
- гостиных, спален – 150 Вт.
Монтаж электрических теплых полов всегда начинается с определения места, в котором будет установлен терморегулятор системы. В случае необходимости в этом месте проделывается штроба для установки коробки, самого датчика, а также прокладки кабеля.
Инфракрасные плёночные теплые полы
Плёночный материал представляет собой нагревательный элемент, который представляет собой тонкую плёнку. Её толщина составляет 0,4 мм. Внутри запаиваются карбоновые полосы, при нагревании которых контактные шины, выполненные из меди, служат источником инфракрасных волн с диапазоном 5-20 мкм.
При укладке теплого электрического пола плёночного типа не происходит нагрев самого напольного покрытия. Нагреваются окружающие источник тепла конструкции и предметы (это может быть мебель, потолок, стены). Это позволяет сохранить уровень влажности неизменным.
Монтаж
Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:
- В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
- Обзавестись всеми нужными материалами и инструментами.
- Произвести монтаж ИК пола.
- Запустить систему и проверить функционирование.
- Произвести чистовую отделку.
Расчёт площади
Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.
Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.
Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.
| Мощность пленки | 150 Вт/м² | 220 Вт/м² |
|---|---|---|
| Основной источник отопления | Не менее 95 % площади | Не менее 70 % площади |
| Дополнительный источник отопления | Не менее 60 % площади | Не менее 40 % площади |
| Тип напольного покрытия | ламинат, линолеум, ковролин | паркет, ковролин |
Расчет энергопотребления
Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.
Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.
Расчет мощности
Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.
Использование нескольких комплектов ИК плёнки Pобщ = P1+P2+…+Pi Использование части комплекта Pобщ=1,10*L
где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов
Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.
Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов , поскольку мощность, которую потребляет теплый пол, суммируется.
Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.
Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.
Выделяется два способа подключения:
- Зонирование и подсоединение каждой зоны к отдельному термостату .
- Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.
Что еще потребуется учесть в процессе проектирования теплого пола
В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.
Коллекторная группа
На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.
Пирог пола с трубами в стяжке
В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.
Антифриз в качестве теплоносителя
Также потребуется учесть следующие нюансы:
На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины
Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см
Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.
Подключение труб к коллектору
Распределение тепла: особенности
Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.
Распределение тепла от разных источников
Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.
Преимущество использования теплого пола
Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.
Советы и возможные ошибки
Перед установкой ЭТП нужно изучить все распространенные ошибки:
- Основной ошибкой, с которой сталкивается большинство людей, считается неверно составленная схема размещения системы отопления. Работая над ней, тщательно соблюдайте размещение крупной мебели и бытовой техники. Если вы поставите тяжелый диван на обогревающийся участок, это приведет к перегреванию проводки и дальнейшим выходом из строя системы;
- Перед подключением проводов либо обогревающих матов к электричеству, дождитесь полного высыхания стяжки. В противном случае нагреватель сломается либо целиком перегорит. Чтобы осуществить проверку целостности кабеля, нужно проводить подключение с помощью сопротивления. Инфракрасный мат можно сразу подключать к сети;
- Перед тем, как устанавливать стяжку, тщательно проверьте изоляцию системы. Настройка сопротивления конструкции должна совпадать с рекомендованными производителями величинами. Допускается максимальная поддержка в 10%;
- Поместите термодатчик в специальную гофру, после чего заливайте в стяжку. Данное правило существует для того, чтобы в случае поломки вы смогли без проблем его заменить.
О том, как делать монтаж теплого электрического пола, смотретите в следующем видео.
Монтаж теплого электрического пола в частном доме
Установка отопительной системы относится к классу «чистовых» строительно-монтажных процессов. Потому приступать к укладке теплого пола нужно после отделочных работ. Пол жилья нужно очистить от пыли и прочих загрязнений. Стоит снять все фракции застывшего цемента и штукатурки. Отвердевший раствор нужно убрать шпателем. Остальные загрязнения убираются щеткой после тщательного увлажнения пола.
Остальные работы можно объединить в следующие группы, которые и буду представлять собой этапы монтажа:
- Укладка напольной тепловой изоляции. Используется пенопласт или плиточный материал. Может применяться с экранирующим покрытием. Не рекомендуется использовать фольгу в силу ее быстрого износа.
- Подключение терморегулятора. Монтаж проводится на стене, нередко в нише.
- Установка датчика температуры. Устройство нужно для передачи данных о температурном режиме на терморегулятор. Подключение к нагревающему элементу делается непосредственно перед самой укладкой.
- Монтаж отопления. Кабели, маты или пленка укладываются непосредственно после проделывания вышеописанных работ. Технология укладки будет представлена ниже.
- Завершающий этап. Он включает в себя монтаж финишного покрытия, заливку стяжки (если таковая предусматривается), тестирование системы.
Теплые полы электрические в деревянном доме: видео урок монтажа
Все стадии установки теплого пола не так просты. Потому необходимо рассмотреть каждую более подробно.
Изоляция. Материал препятствует нагреву плит перекрытия. Тепловая изоляция экранирует радиационную составляющую теплового потока, направляя ее тем самым в помещение. Толщина и тип материала подбирается, исходя из особенностей нижнего этажа, его назначения. Так, в случае многоэтажки можно применять фольгированную рулонную изоляцию. Монтаж теплого пола электрического в деревянном доме предусматривает использование плиточного материала. Слой может достигать в толщину 5–10 см. Рекомендуется использовать в комбинации с отражающими материалами. В зонах с повышенным влаговыделением нужно использовать дополнительную пароизоляцию.
Установка термодатчика и подключение регулятора. Благодаря терморегулятору можно устанавливать температурный режим в помещении. Подводить кабели нужно через штробу, которая делается в стене, где предусматривается проектом установка оборудования. Установка проводится на высоте от 30 см от уровня пола. А датчик температур монтируется в сам теплый пол. При этом нужно выдержать расстояние от стены с терморегулятором 0,5–0,7 м.
Укладка нагревательных элементов. Монтаж предусматривает раскладку кабеля с отступами от перегородок и стен величиной 5-10 см. Установка проводится в тех зонах, где не предусматривается расстановка мебели. Под тяжелыми предметами система может перегреться. Кроме того существует рекомендация не укладывать нагревательные элементы под сантехнические приборы. Монтаж пленочного теплого пола в частном доме позволяет укладывать конструкцию под мебель.
Крепление отдельных элементов кабельной и инфракрасной системы должно выполняться двухсторонним скотчем. А вот нагревательные маты крепятся между собой при помощи монтажной клейкой ленты. Раскладка кабеля должна проводиться «змееобразно». Шаг между витками должен составлять 8 и более см. При укладке нужно следить, чтобы провода не находились в натянутом состоянии, а перегибы были плавными.
Финишное покрытие. В качестве облицовочного могут использоваться все доступные стройматериалы, кроме паркета и паркетной доски. В ванных комнатах и кухонных зонах рекомендуется использовать плитку.
Подготовка поверхности. Особенности утепления основы под теплый пол
Старая стяжка полностью демонтируется вплоть до основания. В отличие от процесса формирования обычной стяжки при установке теплого пола следует уже на начальном этапе выровнять пол по горизонтали, если имеются перепады более 10 мм.
Далее на очищенную поверхность укладывается слой гидроизоляции. По всему периметру закрепляется демпферная лента. Она позволит компенсировать тепловое расширение пола при нагреве.
Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола. В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:
- Если теплый пол – это дополнение к основной системе отопления, то достаточно использовать вспененный полиэтилен с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
- Для квартир с отапливаемыми помещениями этажом ниже достаточно использовать листы пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины.
- Для квартир первого этажа с неотапливаемым подвалом или домов, в которых пол расположен на грунте, следует использовать боле серьезное утепление в виде насыпи керамзита и листов пенополистирола толщиной в 50-100 мм.
Поверх утеплителя укладывается армирующая сетка. Она необходима для закрепления слоя стяжки, которой будет закрываться вся система теплого пола. Помимо прочего можно именно к сетке закреплять впоследствии трубу теплого пола, вместо использования специальных крепежных полос и клипс. При этом используются обычные пластиковые стяжки.
Схема устройства поверхности теплого пола
Пошаговый процесс монтаж кабельного пола
Сам процесс монтажа условно делится на несколько этапов:
- подготовка основы пола;
- составление плана обогреваемой комнаты;
- монтаж нагревательного контура;
- монтаж точки подключения;
- заливка бетонной стяжки.
Постараемся дать как можно более полное описание каждого этапа.
Этап #1 – Подготавливаем основу пола
Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.
Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной
Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.
Этап #2 – План обогреваемой комнаты
Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.
Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа
План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.
Этап #3 – Монтируем нагревательный контур

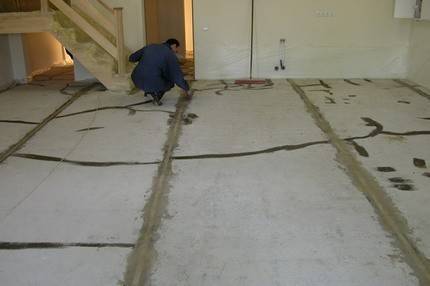

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.
Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель
На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.
Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.
Этап #4 – Монтаж точки подключения

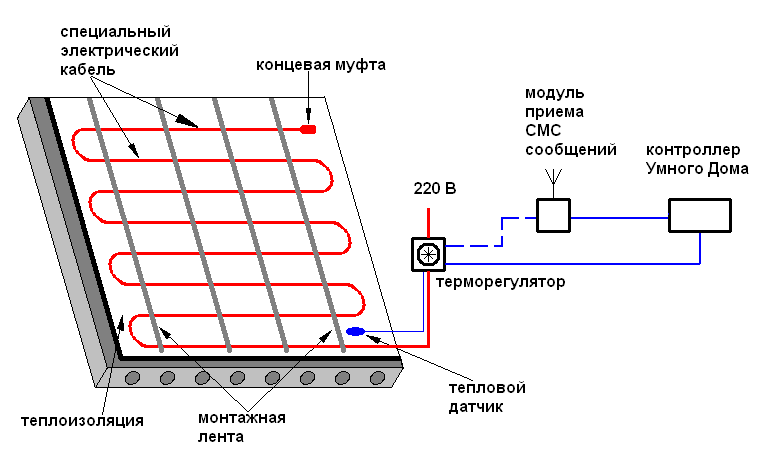

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.
Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.
Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик
К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.
Этап #5 – Заливаем бетонную стяжку
В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.
Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.
Мы предлагаем вам видео на тему монтажа кабельного пола.
Выбор нагревательного котла
Выбор котла в первую очередь определяется его мощностью. Он должен справляться с нагревом воды в пиковые моменты загрузки системы и иметь некоторый запас по мощности. Ориентировочно это значит, что мощность котла должна равняться суммарной мощности всех теплых полов плюс запас в 15-20%.
Для циркуляции воды в системе необходим насос. В современных котлах, как электрических, так и газовых, имеется встроенный насос. В большинстве случаев его хватает для отопления одно- и двухэтажных жилых домов. Только если квадратура отапливаемого помещения превышает 120-150 м², может понадобиться установка дополнительных вспомогательных насосов. В этом случае их устанавливают в отдаленные коллекторные шкафы.
Прямо на входе и выходе котла устанавливаются запорные клапаны. Это поможет отключить котел на случай ремонта или профилактики без необходимости сливать всю воду из системы.
общий вид всей системы (подключение радиаторов можно исключить)
Подготовительные работы
Перед тем как приступить к монтированию теплого пола, нужно провести следующие работы:
Установить терморегулятор. Для этого в помещении, где будет установлена отопительная система, на стене помечается расположение выключателя. Он по правилам безопасности должен находиться не менее 30 сантиметров от пола. Далее в помеченном месте сверлиться отверстие для терморегулятора и от него к полу проделывают штробу, для прокладки датчика температуры.
Подготовить основание помещения. Перед установкой устройства, нужно тщательно выровнять пол стяжкой. Для этого поверхность сначала обрабатывается грунтовкой, а затем, когда она высохнет, намечают те места, где отопительная система не понадобиться (габаритная мебель, электрическая бытовая техника). Далее заливают стяжку и после ее высыхания, монтируется теплоизоляционный слой, который позволить сэкономить тепловые потери на 30 %. После всех проведенных работ нужно тщательным образом очистить поверхность от мусора и пыли.
Слой стяжки 3-5 см.
Если электрическую систему устанавливают в бассейне, в ванной комнате или в другом помещении с повышенной влажностью, на теплоизоляцию следует расположить гидроизоляционный слой.
Далее на подготовленную поверхность укладывают армирующую сетку и приступают к монтажу электрического теплого пола.
Инфракрасный теплый пол
Несколько иначе происходит подключение инфракрасного теплого пола. Пленка поставляется в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
В комплект также входят специальные зажимы. Понадобится провод и битумная изоляция. На контакты пленки надевают металлические зажимы, к ним подводят провод. Соединения изолируют при помощи битумного материала.
Далее выполняется подключение теплого пола к электричеству. Схема при этом полностью идентична проводной системе. Два провода, отходящих от зажимов, подсоединяют к терморегулятору.
Кабельный теплый пол
Кабельные системы тоже могут приобретаться в комплектации от производителя, или же в разнобой. Стоимость терморегуляторов и термодатчика не отличается от плёночных аналогов, а вот цена кабеля варьируется в зависимости от формы выпуска и мощности. Двухжильный кабель мощностью 20 вт/м в зависимости от производителя и длины может стоить от 160 до 400 р/м. Размещённые на сетке, такая же продукция стоит дороже.
В этом случае, для подложки используют такие же материалы, как и для плёночного пола, но вот толщина их должна быть 30-40 мм. Листы подложки укладываются в разбежку и тщательно фиксируются к основанию. Для этого используют саморезы с широкими шайбами. Стыки между плитами проклеивают полиуретановым клеем или силиконовым герметиком.
Сверху, на подложке, рисуют схему расположения кабеля. Количество витков на 1 м2 рассчитывается по формуле: W/W1. Где W – требуемая мощность на 1 м2; W1 – мощность 1 погонного метра кабеля
ВАЖНО: расстояние между соседними витками не должно быть меньше 8 см. Затем, приступают к креплению монтажной ленты
Она фиксируется к основанию через утеплитель, через каждые 70-90 см, перпендикулярно виткам кабеля.

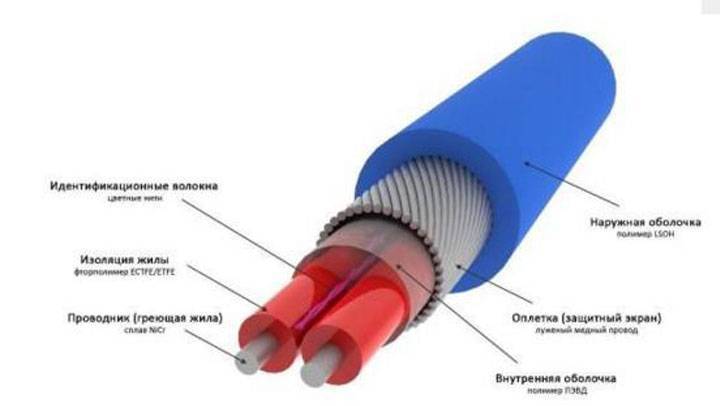

Укладку двухжильного нагревательного кабеля начинают от того места, где на стене будет расположен терморегулятор. Для крепления кабеля в монтажной ленте, используют систему язычковой фиксации. Изгибы кабеля должны быть плавными, без заломов.
Расстояние между кабелем и стеной должно быть не менее 5 см, а до нагревательных приборов и стояков отопления – 10 см.
После укладки нагревательного элемента, в подложку интегрируют термодатчик. Его вставляют в гофротрубу с заглушенным концом. Располагают термодатчик на расстоянии 25-30 см от стены, между витками кабеля, и хорошо фиксируют к основанию. Проводка от него, через гофротрубу протягивается до терморегулятора. К нему же подводят и силовые кабеля.
Подключение проводки выполняется в соответствии с инструкцией от производителя терморегулятора. Затем проверяют целостность электрической цепи и правильность сборки конструкции, путём включения нагрева на 2-3 минуты. Если всё работает, то обязательно зарисовывают схему расположения кабеля и только потом приступают к заливке стяжки.
Минимальная толщина стяжки над кабелем – 4 см. Использование цементно-песчаной смеси потребует ждать до полного созревания 4 недели. Более тонкий слой стяжки не рекомендуется устраивать для предотвращения появления «эффекта зебры», а также по той причине, что это повысит вероятность появления трещин после температурного расширения материала. Если образование трещин возможно предупредить введением в состав стяжки полипропиленовой фибры для дисперсного армирования, то полосатость нагрева останется.
Вполне допустимо использовать быстросохнущие и самовыравнивающие стяжки. В цене они обходятся дороже цементно-песчаной смеси, но зато проходят весь цикл созревания за 2-3 суток при толщине слоя 5-7 см. Для расчёта количества такой смеси, ориентируйтесь на следующие цифры: 14 кг/м2 при толщине 1 см.
ВАЖНО: до полного созревания стяжки, включать нагрев категорически запрещено!
После выдерживания технологического промежутка для набора прочности стяжки, поверхность грунтуют и приступают к укладке напольного покрытия.
Идеальным вариантом для такой поверхности будет керамическая плитка. Она образует монолитное соединение с основанием, и это повышает энергоэффективность всей системы. Линолеум и ковролин тоже будут эксплуатироваться на таких полах без нареканий, хотя и с меньшей эффективностью
С ламинатом требуется осторожность. Дело в том, что система нагрева «похороненная» в стяжке, обладает высокой инерционностью и точная регулировка температуры на ней невозможна
А для продолжительной эксплуатации ламината, требуется соблюдать строгий температурный режим. Поэтому собирая напольное покрытие из ламината на кабельном тёплом полу, вы сильно рискуете.
