Электрические разветвители для розетки — двойники или тройники

Устройство: преимущества и недостатки

До недавнего времени присоединение различных элементов — розетки и выключателя — производили в отдельной распределительной коробке, а потом их разносили в те места, которые были определены проектом. Сейчас на первое место выходит экономия: как времени, так и усилий. Спаренные конструкции дают возможность провести операцию гораздо быстрее.

Плюсы

Среди достоинств совмещенных блоков:

1. Более простая схема, благодаря которой нет необходимости в прокладывании проводов к каждому элементу.
2. Достаточно легкая разметка из-за большего размера блока.
3. Максимально быстрый монтаж на стены.
4. Минимальное количество отверстий.

Нельзя сказать, что у этого решения нет недостатков.

Минусы

К ним относится:

1. Высокая цена. Совмещенные блоки, что естественно, стоят дороже, чем отдельные элементы.
2. Непрактичность. Если из строя выходит одна составляющая устройства, то чаще приходится менять весь блок.
3. Возросшая нагрузка на провода. В этом случае необходим расчет их сечения, иначе риск перегрева будет высок. Для подключения блочного устройства рекомендуют учитывать максимальную нагрузку.
4. Ограничения в расположении. Совмещенный элемент уже не поместить в верхней части стены, так как в этом случае вид комнаты будет портить вилка и кабель электроприбора, необходимого постоянно. «Включать свет» станет не очень удобно, особенно в темноте.

Самый большой минус — необходимость замены всего блока, если один из элементов неожиданно откажется работать. Со всеми остальными недостатками можно смириться. Но оправдана ли покупка такого изобретения?

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки,
2. высверливания углубления под подрозетник,
3. установка прибора,
4. сборка.

Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.

Разметка стен

Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов

ВниманиеНеобходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.

Высверливание отверстия

Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм2.

Фиксация подрозетника в бетонной стене

Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

ВажноПеред установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки. Проводка подключается, когда смесь в нише высыхает

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

Коротко о технике безопасности

Следует учитывать, что тройники и удлинители могут нести определенную опасность. В первую очередь, это поражение электрическим током. Именно поэтому по правилам техники безопасности в ванных комнатах необходимо использовать устройства с классом защиты не менее, чем IP44.

Необходимо помнить, что со временем изоляция на кабеле удлинителя может разрушиться, в результате оголится провод, а это может не только привести к короткому замыканию, а и представлять серьезную угрозу для жизни. Поэтому необходимо регулярно проверять целостность изоляции на кабеле.

Если к удлинителю или тройнику подключено большое количество электроприборов, то существенно повышается риск возникновения пожара, в следствии нагрева проводки, из-за того, что к ней подключена большая нагрузка.

Подключение к розетке большого количества приборов может стать причиной пожара

По этой же причине не рекомендуется использовать разветвитель или удлинитель с количеством гнезд более четырех. Даже если розеток для электроприборов в нем больше, подключать все их нежелательно.

Не подключайте все розетки на удлинителе с большим количеством гнезд

Помните, что автоматический выключатель не всегда может служить надежной защитой, это может быть вызвано несколькими причинами:

• неправильно подобранный автомат, не следует ставить устройство на 25А, если в этом нет необходимости, проводка может начать плавиться, а порог срабатывания не будет превышен;
• поломка автоматического выключателя в следствии его долгой эксплуатации, заводского брака или низкого качества.

Подводя итог заметим, что электрический тройник или удлинитель — это вынужденная мера, если есть возможность, лучше увеличить число стационарных розеток до необходимого количества или провести модернизацию проводки, чтобы можно было подключать электроприборы в нужном месте.

Двойник, тройник, удлинитель или сетевой фильтр? Давайте разберёмся!

Довольно часто потребители имеют неверное представление о назначении таких электротехнических изделий как двойник или тройник, сетевой удлинитель и сетевой фильтр .

ВАЖНО! Используйте электроприборы, соблюдая правила безопасности, указанные в заводской инструкции. Когда требуется одновременно подключить к электрической розетке несколько потребителей , используются двойники или тройники

Когда требуется одновременно подключить к электрической розетке несколько потребителей , используются двойники или тройники .

Удлинитель электрический применяется в тех случаях, когда длины питающего шнура , которым оснащен электрический прибор, недостаточно для непосредственного подключения в электрическую розетку. Сетевые удлинители выпускаются с определенными длинами шнура.

Если стандартной длины удлинителя не хватает, можно изготовить удлинитель самостоятельно. Для этого нужно приобрести специальные колодки для удлинителей, кабель нужной длины и электрическую вилку.

В тех случаях, когда требуется подключить один или несколько электрических приборов к источнику питания, а расстояние до розетки слишком велико , используется удлинитель на катушке .

Благодаря тому, что кабель или провод наматывается на катушку, он не путается и не переламывается в процессе эксплуатации. Кроме того, удобная ручка на корпусе устройства позволяет легко переносить удлинитель в собранном виде к месту работы или хранения.

Сетевой фильтр используется для защиты подключаемых к нему электрических приборов от резких перепадов напряжения в питающей сети, а также импульсных помех , вызванных включением или выключением приборов большой мощности, авариями на кабельных линиях или атмосферными грозовыми разрядами.

Сетевые удлинители и сетевые фильтры имеют внешнее сходство, но внутри корпуса фильтра имеется специальное устройство , собранное на основе варистора , который и нейтрализует воздействие помех в сети .

Чтобы знать, какой сетевой фильтр выбрать для защиты своего оборудования, нужно учитывать:

— ток нагрузки (максимальный);— максимальную величину поглощаемой энергии;— наличие встроенной защиты от однофазного короткого замыкания, а также от превышения допустимой силы тока;— количество розеток для подключения электрических приборов;— наличие фильтра для подавления электромагнитных и радиочастотных помех; — наличие световой индикации работы.

Кроме того, нужно учитывать количество выключателей на корпусе сетевого фильтра. Большинство моделей выпускаются с общим выключателем, но в некоторых моделях каждая розетка (гнездо) оснащается отдельным выключателем.

Корпуса сетевых фильтров изготавливаются из ударопрочной пластмассы, которая не поддерживает горение. Каждое гнездо имеет встроенные заземляющие контакты, защитные шторки, предотвращающие попадание посторонних предметов в электрические контакты розеток и ребра жесткости, которые исключают возможность случайного нажатия на клавиши выключателей.

В некоторые модели сетевых фильтров встроены зарядные устройства для аккумуляторов , разъёмы для защиты телефонной сети или мощной аудио аппаратуры , а также разъемы, в которые можно подключить удлинитель USB .

Оригинал статьи размещен на нашем сайте cable.ru .

Источник

Основные разновидности

В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода. Может выпускаться продукт с наличием заземления или без него, тогда добавляется ещё одна клемма для подключения провода заземления. Тройные розетки бывают таких типов:

• С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
• С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

1. с автоматическим выключателем, который срабатывает в ответ на перегрузки,
2. без заземления или с ним,
3. накладные или встраиваемые,
4. внешние (наружные) с защитной крышкой,
5. внутренние, разработанные специально для подключения при организации скрытой проводки.

Ещё можно встретить не цельные тройные розетки, а блочные, которые собираются из трёх отдельных приборов, но фиксируются одной рамкой

При выборе необходимо внимание обращать на размеры, соответствие блоков габаритам рамки. СоветТройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Техника безопасности

При выполнении электромонтажных работ с установкой тройной розетки и выключателей необходимо придерживаться техники безопасности:

1. использовать качественный инструмент с хорошей изоляцией,
2. надевать защитную одежду, обувь с прорезиненной подошвой,
3. выполнять действия только днём при хорошем освещении,
4. отключать питание в электрощите, чтобы избежать поражения током,
5. позаботиться о том, чтобы никто не включил электричество: повесить на щиток табличку с предупреждающей надписью, лично предупредить соседей,
6. удостовериться в полном отсутствии проводки в местах, где планируется сверление и штробление стен под электропроводку и подрозетники,
7. хорошо затягивать все винты в клеммах, чтобы не было искрения или нагревания в таких соединениях,
8. работы выполнять в сухом помещении.

Выполнение всех этих рекомендаций убережёт от несчастного случая, обезопасит работы по установке или ремонту электроприборов. Для установки тройной розетки потребуется выполнение таких работ:

1. подготовка,
2. разметка стен,
3. сверление отверстия под короб,
4. сам монтаж.

Необходимо придерживаться правил безопасности при ремонте и установке электроприборов, чтобы не подвергать себя риску поражения током. Поэтому нужно проверять инструменты на предмет отсутствия повреждений в изоляции проводов, силовых элементов, придерживаться инструкции.

Разновидности тройников

Классификация приборов может проводиться по разным критериям. Они различаются по функционалу:

• тройник с заземлением и без него;
• с кнопкой стабилизации напряжения на блоке;
• со специальными шторками для защиты от влаги;
• с таймером, экраном – такие устройства используются редко;
• с USB портом для подключения телефонов, планшетов и других гаджетов;
• с евровилкой и еврогнездом.

Тройники для розетки также различаются по форме, объему. Есть квадратные, треугольные, круглые приборы. Выделяют плоские и объемные переходники. По цветовому решению можно выделить белые, черные, цветные модели, подходящие под разный интерьер.

Классифицируются переходники и по числу разъемов. Бывают тройники и двойники для розетки, сетевые фильтры и удлинители могут иметь большее число контактов.

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

Описание устройства

Тройник – это устройство, которое предназначено для того, чтобы в одну розетку можно было подключить сразу три разных прибора. Визуально он представляют собой корпус, у которого с одной стороны вилка, с трех других – три розетки. Тройные разветвители могут отличаться по цвету, форме объему и функциональным особенностям. Учитывая популярность компьютерных технологий, которая сейчас возросла, не редким явлением есть и модели, оснащенные разъемом USB.

Тем не менее стоит добавить, что внутренняя комплектация тройников осталась неизменной. Самые примитивные их разновидности имеют достаточно низкую стоимость. Однако в случае, когда хочется получить более функциональное приспособление, придется заплатить больше. Другими словами, чем больше будет дополнительных опций, тем выше будет цена. Впрочем, она зависит еще и от таких параметров, как:

• производитель;
• конструкция;
• степень надежности.

В любом случае, насколько бы функциональным ни был электрический элемент, подключать к нему лучше те приборы, которые не отличаются особой требовательностью к характеристикам электропитания. Если же говорить о таких сложных приборах, как компьютер, телевизор, аудиосистемы, то для них могут потребоваться сетевые фильтры. Дело в том, что обычный разветвитель или тройник в нашем случае не способен защитить приборы от резких скачков напряжения. Кроме того, необходимость в сетевых фильтрах есть там, где электропитание в принципе не отличается стабильностью.

Как разделить интернет на несколько компьютеров

Проще всего решить эту задачу, используя инструменты, доступные в операционной системе Windows. Главное, чтобы все устройства подключались к одной и той же сети. Сетевые карты и нужные кабели — вот самые важные элементы, без которых задачу не решить. Иначе разветвители локальной сети не будут работать.

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Соответствующий кабель приобретают для физического соединения между всеми машинами. Двумя сетевыми картами снабжается главное устройство, которое и предоставляет доступ в интернет.

Обратите внимание! С самого начала нужно задать разные имена каждому компьютеру. Для настройки параметра достаточно правой кнопкой мыши кликнуть на иконке «Мой компьютер»

Из выпавшего контекстного меню переходят по пункту «Свойства».

Соответствующие сведения проверяются в закладке «Имя компьютера». Одинаковую рабочую группу для всех компьютеров устанавливают, пользуясь этим же разделом.

Далее порядок выполнения действий выглядит следующим образом:

1. Имя компьютера можно корректировать, когда пользователь нажимает на кнопочку «Изменить». Рабочая группа при необходимости меняется в этой же вкладке.
2. Учётная запись пользователя должна называться не так, как сам компьютер. Информацию в этом плане легко получить, нажимая на меню «Пуск», а потом переходя по следующим пунктам: «Настройки» — «Панель управления» — «Учётные записи пользователей».
3. Последнее требование — установка одинаковых протоколов на устройствах, имеющих отношение к сети. Для этого переходят к «Панели управления», потом находят значок с подключениями.
4. Правой кнопкой мыши нажимают на соединение, выбирают «Свойства». Главное, чтобы одни и те же компоненты были установлены у всех участников подключения. В этом случае разветвители витой пары для интернета окажутся достаточно эффективными.

Остаётся перейти на свойства второй сетевой карты, установленной на компьютерном устройстве. Здесь переходят на вкладку «Дополнительные параметры», чтобы разрешить оба вида подключений, доступных для пользователей в текущий момент. После этого другие пользователи смогут соединяться с интернетом, который раздаётся с того или иного компьютера. Остаётся нажать на кнопку ОК.

Обратите внимание! Не стоит забывать о компоненте Протокол TCP/IP. IP адрес заполняет сам пользователь

Маска подсети выставляется автоматически. Шлюз — строчка, которая по умолчанию остаётся пустой

IP адрес заполняет сам пользователь. Маска подсети выставляется автоматически. Шлюз — строчка, которая по умолчанию остаётся пустой.

В нижнем поле можно при желании поставить галочку напротив функции «Получение DNS-сервера автоматически». Ещё один вариант — ручной ввод IP-адреса, связанного с сетевой картой. Это поле под названием «Предпочитаемый сервер DNS». После этого так называемый делитель можно включать.

Замена розетки на выключатель

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Электрические тройники – устройство, заземление, техника безопасности

Электрический тройник (разветвитель) используется в тех случаях, когда розеток недостаточно, чтобы подключить определенное количество электроприборов

Важно, чтобы суммарный ток устройств, подключенных к разветвителю, не превышал допустимую нагрузку на электропроводку

Форма электрических разветвителей или тройников может быть крестообразной, плоской, треугольной и т.д. На технические характеристики исполнение корпуса не влияет.

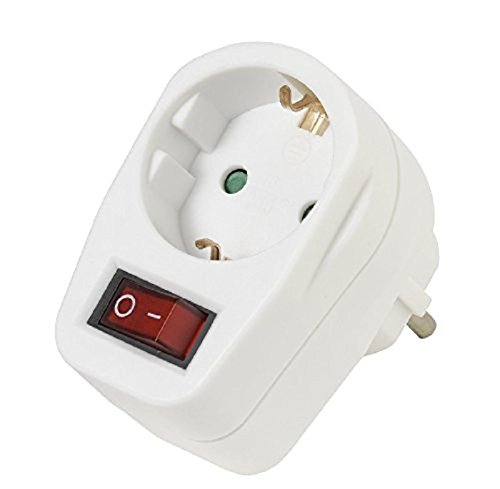

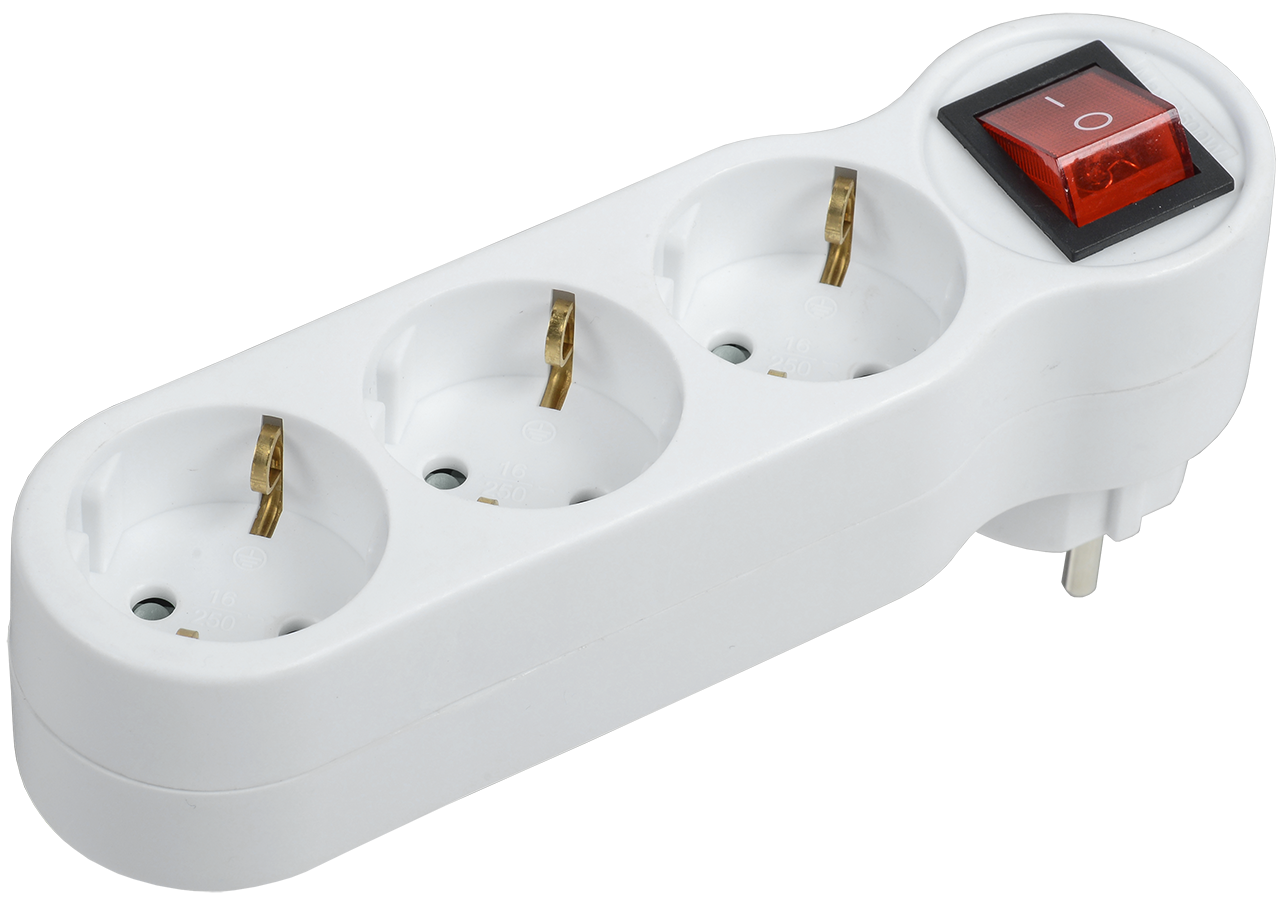

Многие устройства могут иметь дополнительные опции, например, электрические разветвители или тройники с выключателем, подсветкой, а также с таймером, соответственно, цена на такие приборы будет несколько выше, но зато пользоваться ими гораздо удобней.

Стоит также упомянуть про электрические тройники, у которых есть не только гнезда для подключения приборов, питающихся от сети 220В, а и разъемы USB, которые можно использовать для зарядки мобильных устройств, хотя такие изделия уже ближе к блокам питания, чем к разветвителям.

Что касается цен на тройники и разветвители, то они напрямую зависят от конструкции устройства, его функциональности и надежности, стоимость этих устройств примерно одинакова как в Москве, так и Владивостоке.

Устройство

Разветвители представляют собой обычное штепсельное соединение, состоящее из вилки и переходника между нею и несколькими розетками, к которым подключаются различные электроприборы. Вилка устройства вставляется в стационарную розетку, через которую поступает электропитание.

Как правило, все элементы разветвителей помещают в негорючий пластиковый корпус, что обеспечивает необходимую безопасность.

Основное требование к конструкции – обеспечить надежность соединения, в противном случае возможен нагрев контактов в штепсельном или гнездовом разъеме, что станет причиной их окисления и повышения риска возникновения короткого замыкания.

На фото наглядно показано, к чему может привести ненадежный контакт между штепселем тройника и стационарной розеткой. В данном случае придется менять как розетку, так и разветвитель.

Подгоревшие контакты на розетке и тройнике

Заметим, что надежность контакта зависит как от внутреннего устройства разветвителей, так и от их формы.

Что касается вилок и штепсельных гнезд тройников, то они могут быть выполнены под любой стандарт, в России наиболее распространены электрические разветвители евростандарта.

Как сделать своими руками

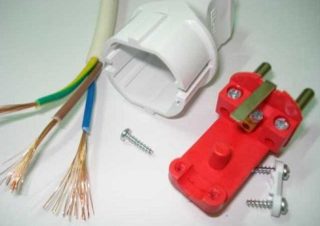

Штепсельная вилка, кабель, колодка с разъемами

Не всегда в продаже можно найти удлинитель подходящей длины. Тогда его можно собрать самостоятельно. Это несложно, нужно лишь заранее подготовить нужные приспособления и соблюдать инструкцию.

Потребуется:

• Кабель ПВС. Сечение выбирается заранее, в зависимости от нагрузки. Определить диаметр можно по специальным таблицам. Для нагрузки 3,5 кВт нужен провод 1,5 кв.мм, более 5 кВт – 2,5 кв.мм.
• Штепсельная вилка определенного стандарта. Нужно заранее уточнить, нужно ли заземление.
• Колодка с разъемами. Оптимальный вариант – 3-4 вывода.
• Инструменты – отвертка и нож.

Штепсельная вилка в разобранном виде

Как собрать удлинитель:

1. Зачистить концы провода от верхней изоляции на 50-70 мм.
2. Зачистить от следующего изоляционного слоя каждую жилу примерно на 1 см.
3. Разобрать вилку и присоединить к ней провод с соблюдением маркировки. Зеленый или желто-зеленый цвет имеет заземляющая жила.
4. Скрутить вилку обратно.
5. Разобрать колодку и подсоединить к ней кабель.
6. Собрать колодку.

Можно проверять собранное устройство и затем включать его. Его можно прозвонить тестером или мультиметром для определения корректности подключения и отсутствия короткого замыкания.
