Электродный котел отопления: виды, достоинства и недостатки, установка

О достоинствах

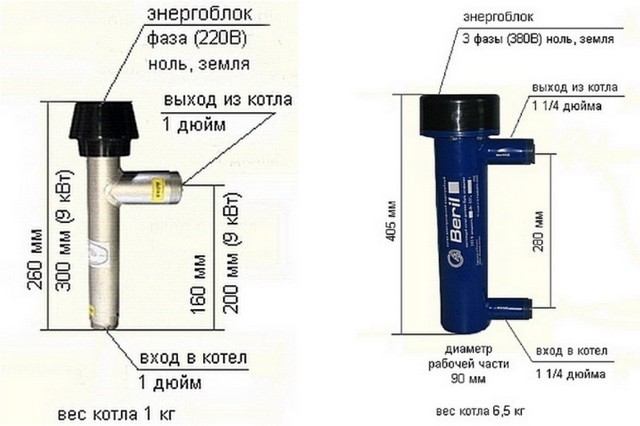

Электродный котёл РОМСТАР 2 смарт (комплект)

Главным достоинством ионных котлов является высокий КПД (до 98%), что объясняется относительной простотой работы прибора.
Небольшие размеры позволяют использовать их даже в малогабаритных домах.
У электродных котлов отсутствует «сухой ход». Жидкость является полноправным «участником» рабочего процесса, поэтому ее отсутствие не вызовет перегрев системы – только цепь разомкнется.
Перепады напряжения в этом случае не страшны – если оно снизится, то прибор не отключится, он просто заработает с меньшей мощностью.
Экономичность – еще одно достоинство электродных котлов.
Наконец, они быстро достигают заданной температуры и так же быстро остывают, что позволяет эффективнее использовать автоматическое управление.

Изготовление электродного котла своими руками

Для сборки ионного котла своими руками необходимы: труба, электрод, металл каленный.

Если вы ознакомились с принципом работы ионных котлов, а также особенностями их эксплуатации, и по-прежнему желаете изготовить его своими руками, то вам понадобятся:

сварочный аппарат и навыки работы с ним;
стальная труба необходимых размеров;
электрод или группа электродов;
клеммы нулевого провода и заземления;
изоляторы для клемм и электродов;
муфта и металлический тройник
желание и упорство в достижении конечной цели.

Перед началом сборки котла своими руками стоит обратить внимание на несколько важных моментов. Во-первых, котел должен быть обязательно заземлен. Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу

И в-третьих, фаза должна подаваться исключительно на электрод

Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу. И в-третьих, фаза должна подаваться исключительно на электрод.

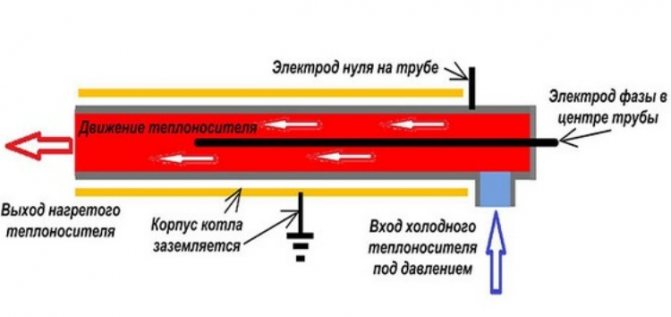

Технология сборки котла своими руками довольно проста. Внутрь стальной трубы длиной около 250 мм и диаметром в пределах 50-100 мм вставляется с одной стороны посредством тройника электрод или блок электродов. Через тройник будет осуществляться вход или выход теплоносителя. Другая сторона трубы оснащается муфтой для подключения трубы отопления.

Между тройником и электродом размещается изолятор, который кроме того обеспечит герметичность котла. Изолятор выполняется из любого подходящего термостойкого пластика. Так как необходимо обеспечить герметичность и при этом возможность резьбового соединения с тройником и электродом, то изолятор лучше заказать в токарной мастерской, чтобы выдержать все конструктивные размеры.

На корпус котла приваривается болт, к которому крепится клемма нулевого провода и заземление. Возможна подстраховка еще одним болтом. Всю конструкцию можно скрыть под декоративным покрытием, которое также послужит дополнительной гарантией отсутствия ударов током. Ограничение доступа к котлу является первоочередной и наиважнейшей задачей для соблюдения техники безопасности.

Минусы электродных котлов

Говоря о минусах электродных агрегатов, следует, прежде всего, отметить, что они работают исключительно при стабильном функционировании сети и при наличии в доме надежной электропроводки. Если в вашей местности наблюдаются регулярные отключения электроэнергии и сильные перепады напряжения, придется потратиться на источник бесперебойного питания – он будет аккумулировать электроэнергию, поэтому, в случае непредвиденной ситуации, вы сможете несколько часов поддерживать работу электродного котла в нормальном режиме.

Совет. Лучше всего использовать аккумулирующее оборудование со встроенным стабилизатором – он защитит электродный котел от резких скачков напряжения.

Среди других неприятных моментов эксплуатации электродных котлов:

Высокая цена электроэнергии – далеко не везде электроэнергия является финансово доступным благом, поэтому обогрев большого дома может потребовать серьезных затрат

Необходимость постоянного сопротивления – для обеспечения эффективной работы котла важно поддерживать сопротивление на заданном уровне с помощью разного рода специальных добавок. Избирательная совместимость – электродные агрегаты не работают в системах с металлопластиковыми трубами и чугунными батареями

Недостатки

Идеального во всех отношениях оборудования для отопительной системы просто не существует. Так что электродные котлы также имеют ряд недостатков, которые обязательно нужно учесть при их выборе, монтаже и последующей эксплуатации.

К недостаткам подобного агрегата можно отнести довольно высокую стоимость электричества.

Однако если данное оборудование не эксплуатируется постоянно, а к примеру используется время от времени, или при необходимости (к примеру, только в зимнее время), а также в тех случаях когда дом находится на некотором отдалении от большинства коммуникаций, то данный недостаток не является существенным.

Еще одним нюансом, который вполне можно назвать недостатком, является то, что электродные устройства очень сложно, а то и вовсе невозможно, совместить с некоторыми разновидностями радиаторов и трубопроводов. Примером подобного является совмещение электродного котла и чугунных батарей. Данные радиаторы отличаются довольно большим объемом, так что для них нужно нагреть много воды, и неровной внутренней поверхностью. Также проблемы могут возникнуть, если в одной отопительной системе встретятся металло-пластиковые трубы и электродный котел. В этом случае лучше заменить трубы на полипропиленовые.

Еще одним недостатком можно назвать необходимость поддерживать постоянное сопротивление теплоносителя. Это можно осуществлять путем добавления особых добавок, которые предотвращают образование накипи.

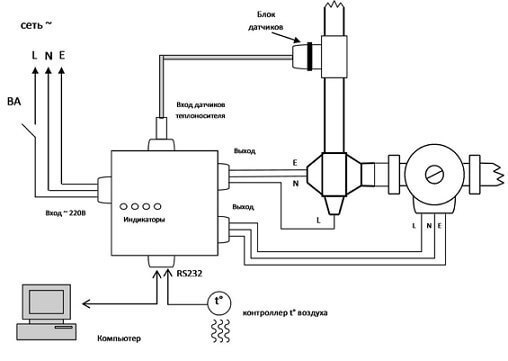

Электронное управление котлом

Электронное управление представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.

Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.

Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.

Произвести подключение блока управления поможет видео.

После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи. опубликовано econet.ru

Присоединяйтесь к нам в Facebook , , Одноклассниках

Электродный котел: принцип работы

В последнее время появляется все больше электрических приборов для нагрева жидкости, в которых используются новые принципы действий, что приводят к повышению температуры теплоносителя, если речь идет о системе отопления. Дело в том, что энергия электрического тока удобна в использовании, однако достаточно дорогая. Если использовать обыкновенные ТЕНы для подогрева циркулирующей в системе отопления жидкости, из-за их низкого КПД такой способ обогрева дома становится очень затратным. Вот поэтому постоянно ведется поиск новых методов более эффективного использования энергии электричества.

Одним из таковых является способ нагрева жидкости с применением принципа электролиза солей на ионы, во время которого выделяется большое количество тепловой энергии. Применяется такой способ использования электричества, как в заводских, так и самодельных электродных котлах, которые еще называют ионными. Устройство это, по отзывам специалистов, имеет достаточно простую конструкцию, поэтому понятно стремление многих домашних мастеров сделать электродный котел своими руками, сэкономив при этом на покупке заводских моделей.

Принцип работы ионных водонагревателей для системы отопления

Что заводские, что самодельные электродные котлы работают по одному и тому же принципу действия. Между двумя электродами создается разница потенциалов. Нулевым электродом при этом обычно бывает сам корпус прибора, фаза же подводится к металлическому стержню, помещенному внутри, где находится теплоноситель для электродных котлов, представляющий собой воду с определенным процентным содержанием растворенной ней какой-либо соли.

Когда на электроды подается напряжение, происходит электролиз молекул соли, при этом отрицательно заряженные ионы устремляются к «плюсу», а положительно заряженные частицы – к минусу. Распавшись на ионы, соль сама становится проводником электрического тока, который, проходя через жидкость, очень быстро ее нагревает. Чем больше концентрация соли, тем более электропроводен теплоноситель. При определенном соотношении воды и соли жидкость может стать полноценным проводником тока, что может сделать короткое замыкание. И, наоборот, если ионов мало, нагрев теплоносителя будет происходить очень медленно. Дистиллированная же вода вообще ток не проводит, поэтому в такой ситуации она нагреваться не будет.

Отсюда становится понятно, что правильная работа такой водонагревательной системы напрямую зависит от качественно приготовленной жидкости для электродных котлов, где нужно сделать точную концентрацию раствора. Тогда действие электротока на жидкость будет наиболее эффективна в плане выделения тепловой энергии.

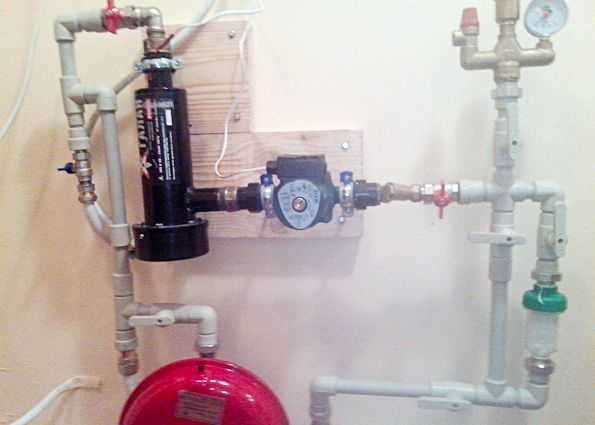

Нюансы монтажа

Места соединений в системе должны быть подвергнуты опрессовке, чтобы антифриз не вытекал под давлением

Котел лучше монтировать вместе с новым контуром, сделанным под него. Агрегат, установленный в старую систему отопления, расходует больше электроэнергии.

При монтаже учитываются следующие тонкости:

с использованием антифриза внимание уделяется разъемным частям и соединениям, т. к

текучесть теплоносителя выше, чем у воды;
выводы из котла на расстоянии 1,2 м делаются из металлической трубы без внутренней оцинковки, а дальше устанавливаются металлопластиковые прогоны;
заземление делается медным проводом сечением 4 – 6 мм с показателем сопротивления не больше 4 Ом.

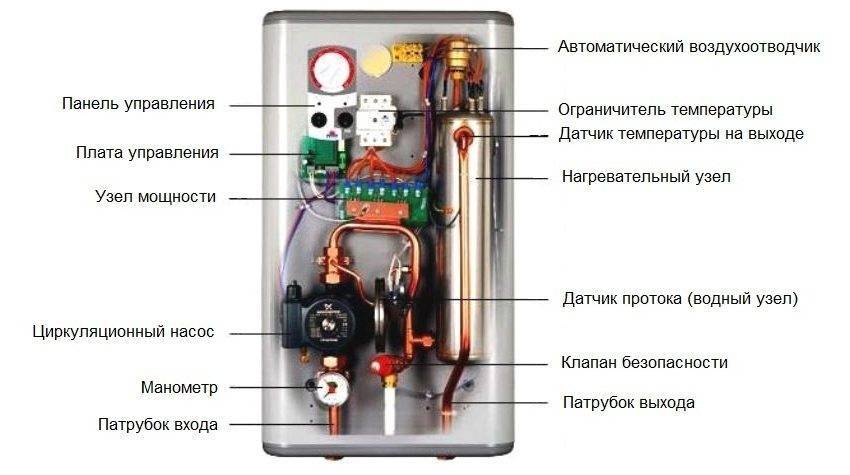

Выбор и особенности электрического котла

В процессе выбора электрокотла нужно руководствоваться тем, какая площадь нуждается в обогреве, поэтому мощность электрокотла выбирается в зависимости от площади обогреваемого помещения примерно 1 кВт на 10 м² хорошо утепленного дома с высотой потолка не более 3 м.

Наибольшей популярностью пользуются двухконтурные приборы мощностью 6-15 кВт, а среди бытовых напольных электрокотлов, большая часть которых применяется при строительстве коттеджей, наиболее популярными являются модели, чья мощность оставляет 20-30 кВт.

Принцип работы современных электрокотлов предельно прост: для нагрева теплоносителя, т.е. воды, используется принцип его ионизации.

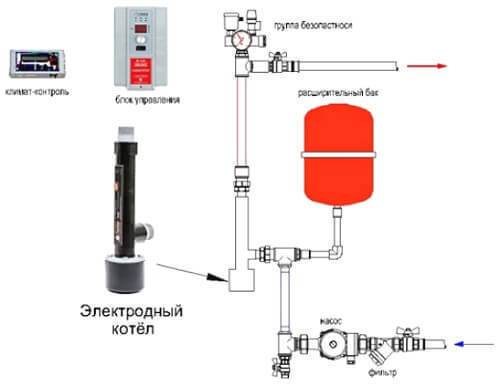

Схема монтажа электроводонагревателя.

Суть такова, что энергия электрического тока напрямую передается молекулам теплоносителя, в результате чего его температура мгновенно возрастает. В свою очередь, отопительный прибор рассматриваемого типа весьма быстро достигает уровня своей номинальной мощности. При прекращении поступления воды по каким-либо причинам отопительный агрегат тоже сразу же прекращает работать. Благодаря этому вероятность взрыва, пожара или термического повреждения системы сводится к минимуму. Котлы рассматриваемого типа имеют разборную конструкцию, что дает возможность без особых проблем заменить старый электрод, который по каким-то причинам уже не работает, на новый.

Одним из наиболее эффективных способов снижения финансовых затрат на отопление при использовании электрокотла является принцип многотарифного учета электроэнергии. Вполне очевидным является тот факт, что потребность пользователей различных электроприборов в электроэнергии в течение суток постоянно меняется. Так, максимум потребления, когда работает множество различных приборов, приходится на периоды с 08:00 до 11:00 и с 20:00 до 22:00, полупиковые периоды — с 07:00 до 08:00 и с 11:00 до 20:00. Как раз на эти временные промежутки суток и приходится основная часть работы бытовых электроприборов и максимум промышленного потребления электрической энергии. Минимальное же потребление электроэнергии происходит ночью, т.е. с 23:00 до 06:00. Поэтому целесообразно использовать данную электроэнергию в бытовых целях, а конкретно — на отопление электрокотлом. Такой принцип распределения энергии дает возможность сэкономить до 30% в результате поддержания оптимальной температуры воздуха в помещении на протяжении суток.

Весьма эффективным и экономически оправданным является принцип комбинированного использования «ночного» тарифа при эксплуатации электродных котлов и прочих устройств. Широко практикуется использование таких комбинированных отопительных систем, как: электрокотел и газовый котел, электрокотел и твердотопливный котел. Это дает пользователям возможность минимизировать затраты природного газа и обеспечить максимальное удобство эксплуатации твердотопливных котлов.

Преимущества и недостатки ионных котлов

График сравнения КПД электродного и ТЭНового котла.

Преимуществом электродных котлов перед электрическими является то, что:

они имеют высокий показатель КПД (достигает 95-98%). Столь высокий показатель объясняется простотой устройства и принципом нагрева теплоносителя;
они не имеют так называемого «сухого хода». Теплоноситель является полноценным участником электрической цепи, что исключает перегрев при его отсутствии. Если вода уйдет из системы, то цепь попросту разомкнется безо всяких негативных последствий;
они весьма экономичны, так как при температуре теплоносителя ниже 75°С, как уже говорилось ранее, расход энергии минимален. Поэтому, если вас утраивает обогрев помещения радиаторами с температурой теплоносителя ниже этой отметки, то экономия электроэнергии становится ощутимой;
они быстрее, по сравнению с обычными электрическими котлами, достигают рабочих температур и так же быстро остывают, что положительно сказывается на применении автоматической системы управления;
они не страдают от перепадов напряжения. Если напряжение в сети упало, котел лишь будет работать с меньшей мощностью, но не отключится совсем;
они имеют гораздо меньшие габариты для оптимального использования их в частных домах и на дачах.

Однако кроме плюсов, электродные котлы имеют и свои минусы:

График потребления электроэнергии электродным котлом и сезонные колебания температур.

ионные котлы работают только с переменными источниками питания, так как при постоянном токе происходит электролиз воды. Поэтому такие котлы не могут работать от аварийных систем электроэнергии, например от аккумуляторов;
электродные системы требовательны к качеству теплоносителя. Чем ниже проводимость теплоносителя, тем ниже мощность котла. Кроме того, мощность котла снижается при образовании накипи;
при установке котла обязательно его заземление, так как риск поражения электрическим током при пробое изолятора существенно выше, чем у тэновых котлов;
как уже упоминалось ранее, не стоит разогревать теплоноситель выше 75°С, так как это приведет к повышенному энергопотреблению;
попадание воздуха в камеру, где происходит нагрев воды, приводит к ускорению коррозионных процессов;
нельзя использовать воду из одноконтурной системы отопления с ионным котлом, так как она насыщена свободными ионами;
необходимо обладать знаниями в области электрики, чтобы учитывать особенности электропроводности воды. Эти знания необходимы для контроля эксплуатации котла.

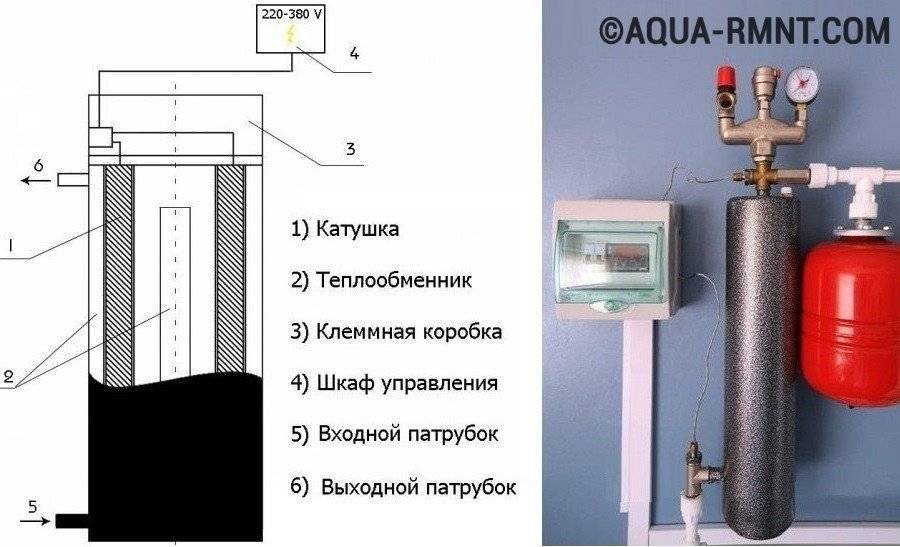

Характеристики и принцип работы

Электродные котлы относят к отопительному оборудованию прямого нагрева. В этом случае вырабатываемое тепло направляется непосредственно к энергоносителю. Подобное свойство аппарата позволяет значительно увеличить мощность агрегата, поскольку во время передачи тепла отсутствует посредник.

Нагрев осуществляется при помощи электродов, которые погружаются в емкость, где находится теплоноситель. Электрический ток проводится через жидкость с частотой в пятьдесят Герц. Подобная частота исключает явление электролиза, таким образом, на внутренних стенках котла не образуется слой накипи. Процесс нагрева теплоносителя производится практически моментально за счет возникающего сопротивления. Сверх быстрый нагрев позволяет использовать для обеспечения дома теплом бак небольших габаритов.

Данная конструктивная особенность электродного котла позволяет заметно снизить затраты энергии, направленные на поддержание работы отопительной системы.

В среднем использование подобного аппарата позволяет уменьшить расходы электрической энергии примерно на сорок процентов, нежели в случае использования другого котла.

Устройство электродного котла довольно чувствительно к качеству воду, поэтому обычная водопроводная не может использоваться для обеспечения работы электродного котла. Так что предварительно нужно осуществить особую подготовку данного теплоносителя. Лучше всего использовать для этого антифризы, рекомендованные производителями данного оборудования.

Необходимо отметить одну особенность котлов данного типа, а именно по истечению какого-то времени электроды растворяются. Данный процесс является вполне естественным, однако его ускорение или же наоборот замедление зависит исключительно от интенсивности эксплуатации отопительной системы.

Экономичность электродного котла

Иногда к агрегату подключают старые батареи, что снижает эффективность. Биметаллические и стальные радиаторы подходят для передачи тепла от электродных агрегатов. Эффективность системы снижается при использовании чугунных или алюминиевых батарей.

Неправильный диаметр соединительных элементов и труб становится причиной перерасхода энергии. Помпа поддерживает определенное давление, ошибочный выбор насоса по мощности приведет к снижению производительности. Котлы относятся к электрооборудованию и требуют соответствующих технических характеристик питающей проводки.

Подготовка теплоносителя и запуск котла Галан

Для отопительных котлов Галан нужен специальный теплоноситель, с обычной водой они не работают, так как ее сопротивление недостаточно сильное. Чтобы повысить сопротивление в воду добавляют пищевую соль. На 100 л дистиллированной воды нужно 5-8 мг соли (край чайной ложки). Соль разбавляется в небольшом количестве воды и заливается в общий контур.

Затем включается циркуляционный насос, который перемешает теплоноситель до однородной структуры. Проверить правильность подготовки теплоносителя можно токовыми клещами. Показания должны совпадать с табличными значениями, указанными в паспорте котла. Если напряжение слишком высокой, нужно сделать воду менее соленой, если напряжения недостаточно – можно досолить. Не стоит торопиться с внесением изменений, так как система полностью стабилизируется только спустя трое суток.

Помимо соленой дистиллированной воды, в качестве теплоносителя можно использовать незамерзающую жидкость, которую выпускает производитель котлов Галан. Это специально разработанный теплоноситель, который не замерзает до -40 градусов.

Вопрос отопления стоит остро для любых построек и помещений. Для этих целей используется множество приспособлений, но все же неоспоримыми преимуществами обладают электрические котлы и системы. Электрический котел галан является отличным помощником в этом вопросе. Российская фирма «Галан» основана более 25 лет назад, и изначально выпускала только электродные нагреватели. Сейчас в ассортимент добавлены еще и ТЭНовые.

Преимущества и недостатки

Для начала стоит сказать, что электродные котлы целесообразно устанавливать лишь в тех местах, где надёжная проводка и стабильная сеть. Если происходит периодическое отключение электричества и сильные перепады напряжения, то монтировать электродные агрегаты не стоит, так как они не смогут нормально работать. Однако и в этом случае можно найти решение. Например, прикупить источник бесперебойного питания или дизельный генератор.

Он накапливает небольшое количество энергии, которых должно быть достаточно на пару часов функционирования котла в аварийной ситуации. Есть модели ИБП, которые корректируют напряжение с помощью встроенного стабилизатора.

О видах и критериях выбора стабилизатора напряжения и источника бесперебойного напряжения для котла можете прочитать здесь.

Плюсы электродного котла отопления:

Безопасность для человеческого здоровья находится на высоком уровне. Ионные котлы для отопления выполнены таким образом, что утечка тока практически не возможна. Пожар исключён, поэтому конструкцию можно использовать для поддержания минимальной температуры без постоянного надзора человека.
Небольшие габариты и возможность монтажа в отопительную сеть, функционирующую на газовом топливе. Получается, что электродный котёл запускается после прекращения подачи газового топлива.
Быстрый нагрев теплоносителя, тихая работа, лёгкая замена элементов нагрева без замены целого устройства.
При желании можно устанавливать в жилых помещениях без монтажа дымохода и самой котельной.
Высокий коэффициент полезного действия, который достигает 96 % при функционировании, а при нагреве экономия электричества составляет 40 %. Плюс отсутствие грязи, пыли, дыма и копоти.

Электрический котёл электродный в среднем расходует на 40 % меньше электричества, чем другое устройство отопления от сети

Пользователи отмечают этот нюанс как самое важное достоинство агрегата

Как и любая отопительная система, электрокотёл электродный имеет свои минусы.

К недостаткам данных агрегатов относят следующее пункты:

Немалая стоимость электроэнергии. Электричество стоит намного дороже, чем, к примеру, газ, но в то же время прекрасно подойдёт для обеспечения теплом дома, который находится далеко от населённого пункта и посещается время от времени.
Не универсальность. Ионный котел для отопления частного дома зачастую не совместим с некоторыми типами труб и батарей. Как пример, можно привести использование в отопительной системе радиаторов из чугуна, когда проблемы появляются по причине неровностей с внутренней стороны, а также большого объёма жидкости. Обычно один раздел батареи из чугуна рассчитан на 2,5 литра воды.
Проблемы с использованием труб из металлопластика. В таком случае желательно применять полипропиленовые изделия.
Требование ионнообменного электрокотла к постоянному сопротивлению теплоносителя. Его можно корректировать посредством добавления добавок, исключающих появление накипи.

Ориентировочная стоимость

Перейдем к денежному вопросу. Установка любых котлов – достаточно дорогое удовольствие, но только не в том случае. Можно сказать, что установка электрического оборудования обойдется очень дешево. Давайте рассмотрим различные расценки:

Дешевые модели. Самими дешевыми являются самые слабые по мощности котлы. Их мощность 2-3киловатта, примерна стоимость 4000-6000 рублей.
Средние по стоимости модели. Так называемая золотая середина, они не позволят замерзнуть, но и достичь очень высоких показателей здесь трудно. Их стоимость примерно 6000-11000 рублей.
Дорогие модели. К дорогим моделям можно отнести самые мощные и надежные системы. Их стоимость начинается от 11000 рублей и может достигать очень больших цифр.

Таким образом, можно понять, что установка подобной системы обойдется достаточно дешево и установка по карману каждому человеку.

Какие сложности в обслуживании возникают

В процессе эксплуатации оборудования с термическими элементами из строя выходит резервуар или нагревательный узел. Но поскольку в конструкции котла предусмотрено несколько ТЭНов, то нагрев воды продолжится. Владелец информируется о возникшей неприятности с помощью контрольных светодиодов. На части установок используется дисплей, на котором выводится код ошибки.

При нагреве водопроводной воды на поверхности нагревателя и бака образуется слой накипи, которая ухудшает теплообмен. Перегрев спирали приводит к сокращению срока службы, поэтому требуется периодическая промывка котла специальным раствором.

При вытекании жидкости из резервуара питание нагревательного элемента автоматически прерывается. Но при отказе системы защиты происходит перегрев ТЭНа с возникновением опасности возгорания установки или электропроводки. При установке оборудования следует продублировать защиту от возникновения аварийных ситуаций и установить дополнительные предохранители.

Стабильность работы электродного оборудования зависит от качества теплоносителя, который в процессе эксплуатации деградирует и теряет свои характеристики. Прохождение электрического тока способствует разложению антифриза, образующиеся газы скапливаются в резервуаре.

При работе помпы в контуре отопления формируются воздушные пробки, негативно влияющие на работоспособность радиаторов. Производители электродных нагревательных установок рекомендуют проводить замену жидкости в контурах (срок службы зависит от химического состава раствора).

Электродные котлы: принцип работы, плюсы и минусы, советы по установке

Проводя отопление в частный дом, или модернизируя существующую систему, хозяева сталкиваются с проблемой выбора котла. Широкий ассортиментный ряд порождает много вопросов и сомнений. Если с приборами, работающими на водном тэне ещё как то понятно, то электродный принцип отопления мало кому знаком.

Котлы электродного типа относятся к электрическому виду отопления. Трудами инженеров малоэффективные тэны были заменены блоками электродов, выполняющими роль нагревательных элементов.

Области применения

— жилые помещения;

— промышленные здания;

— для системы тёплый пол;

— для создания тепловой завесы;

— в двухконтурных системах допустимо использование горячего водоснабжения.

Принцип работы электродного котла

Принцип распространения теплоносителя зависит от типа системы ионных котлов:

• в закрытых предусматривается установка циркуляционного насоса для принудительного движения теплоносителя и расширительного бачка для первоначального этапа нагрева;

• в открытых системах движение теплоносителя осуществляется естественным образом.

Нагрев теплоносителя происходит за счёт движения ионов между электродами. Процесс хаотично движущихся положительных и отрицательных частиц сопровождается выделением тепловой энергии, которая используется для подогрева воды или антифризовой жидкости в системе.

Электроды выполняют функцию производителя электрического поля переменного действия.

Плюсы электродного котла

• высокая мощность (однофазные и трёхфазные от 2 кВт до 50 кВт);

• небольшие габариты;

• быстрый нагрев;

• не имеет в конструкции дымоход;

• высокий коэффициент полезного действия (95-97%);

• регулирует давление в системе;

• безопасная эксплуатация;

• возможность подключения автоматики;

• устойчивость к перепадам в напряжении;

• допустимо использование нескольких котлов в одном помещении;

• экологический вид отопления.

Минусы котла

• применяется только переменный ток;

• образование накипи на электродах;

• обязательные работы по заземлению во время установки;

• контроль температуры теплоносителя (свыше 75° идёт перерасход электричества).

Требования к установке и эксплуатации котла

Для эффективной и безопасной работы оборудования привлекается специалист, выполняющий монтаж и настройку котла. Установленный согласно требованиям прибор прослужит длительное время без поломок. А грамотный мастер ознакомит с правилами эксплуатации.

• Температурный диапазон, обеспечивающий работоспособность котла, колеблется от 10 до 40 градусов.

• Влажность воздуха в помещении не должна превышать 75%.

• Место установки оборудования должно иметь отдельное помещение с достаточным пространством для элементарного обслуживания. Там же размещается автоматика и приборы контроля.

• Наличие заземления является неотъемлемой частью монтажа.

• При покупке котла нужно убедиться в полной его комплектации.

• Установка прибора осуществляется низко по отношению к радиаторам для регулировки давления.

• Место соединения котла с системой дополняется креплением его к стене.

• В период эксплуатации электродное оборудование подлежит техническому контролю и обслуживанию.

Как выбрать электродный котел

• соответствие мощности котла и площади отапливаемого помещения;

• комплектация отопительного прибора;

• экономичность эксплуатации;

• репутация производителя;

• возможность подключения других приборов;

• использование сотовой связи для дистанционного управления;

• особенности подключения.

Советы

• Если установка предусмотрена в двухэтажном доме, следует использовать два котла для каждой группы радиаторов.

• Для эффективного отопления и рационального расхода электричества рекомендуется оснащать систему циркуляционным насосом, термостатами на батареи и температурными датчиками.

• Логично монтировать электродный котёл в систему под него. Другие схемы подключений и разводок придётся переделывать.

• Рекомендуется для увеличения эффективности обернуть все трубы изоляционным материалом.

• Использование антифриза в качестве теплоносителя подразумевает регулярный контроль точек соединения в связи с его повышенной текучестью.

• Установка электродного котла подразумевает только вертикальное положение.

Экономичность электродного котла

Сравнение КПД электродного и электрического котла

Производители нахваливают электродные котлы за их высокий КПД.

Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель.

Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов.

Приведу рисунок, чтобы напомнить вам их устройство:

Устройство ТЭНа

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки.

Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло.

Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый.

Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент.

Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая.

Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе.

Связано это с тем, что при повышении его температуры происходит падение его сопротивления.

А это вызывает повышение потребляемой мощности:

Формула мощности электродного котла

По этой причине температура теплоносителя не должна превышать 50°. А что это будет означать для вас? Это еще одна засада!

Например, теплоотдача алюминиевых радиаторов измеряется исходя из условия, что температура теплоносителя равна 90°, а температура воздуха в помещении 20°.

При более низко температуре теплоносителя вам нужно будет увеличивать количество секций радиаторов.

Так, например делается в системе отопления под названием «Ленинградка», где наиболее удаленные от стояка или котла радиаторы должны быть с большим количеством секций.

Единственный вариант с такой температурой теплоносителя — водяные теплые полы.

Но нужно помнить, что для нашего холодного климата они не подойдут в качестве основной системы отопления.

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

Электродные котлы отопления для частного дома

О достоинствах

Изготовление электродного котла своими руками

Минусы электродных котлов

Недостатки

Электронное управление котлом

Электродный котел: принцип работы

Нюансы монтажа

Выбор и особенности электрического котла

Преимущества и недостатки ионных котлов

Характеристики и принцип работы

Экономичность электродного котла

Подготовка теплоносителя и запуск котла Галан

Преимущества и недостатки

Ориентировочная стоимость

Какие сложности в обслуживании возникают
