Сравнение водородного котла отопления с другими устройствами

Перспективы водорода как топлива для котла отопления

• Водород – это самое распространенное «топливо» во Вселенной и десятый по распространению химический элемент на Земле. Проще говоря – проблем с запасами топлива у вас не будет.
• Этот газ не может навредить ни людям, ни животным, ни растениям – он не токсичен.
• «Выхлоп» водородного котла абсолютно безвреден – продуктом горения этого газа является обычная вода.
• Температура горения водорода достигает 6000 градусов Цельсия, что говорит о высокой теплоемкости этого вида топлива.
• Водород легче воздуха в 14 раз, то есть при утечке «выброс» топлива улетучится из котельной сам по себе, причем в очень сжатые сроки.
• Стоимость одного килограмма водорода – 2-7 долларов США. При этом плотность газообразного водорода равна 0,008987 кг/м3.
• Теплотворная способность кубического метра водорода – 13 000 кДж. Энергоемкость природного газа в три раза выше, но себестоимость водорода как топлива ниже в десятки раз. В итоге альтернативное отопление частного дома водородом обойдется не дороже практики использования природного газа. При этом владельцу водородного котла не нужно оплачивать аппетиты хозяев газовых компаний и строить дорогостоящий газопровод, а равно и проходить чрезвычайно бюрократизированную процедуру согласования всяческих «проектов» и «разрешений».

Словом, как топливо водород имеет самые радужные перспективы, которые уже оценила аэрокосмическая отрасль, использующая водород для «заправки» ракет.

Современная разработка — водородный отопительный котел

Как работает котел отопления на водороде

Точно так же, как и обычный газовый котел:

• Топливо подается на горелку.
• Факел горелки разогревает теплообменник.
• Залитый в теплообменник теплоноситель транспортируют к батареям.

Только вместо магистрального газопровода или емкостей со сжиженным горючим для производства топлива необходимо использовать особые установки – генераторы водорода.

Причем самый распространенный вид бытового генератора – это электролитическая установка, расщепляющая воду на водород и кислород. Себестоимость топлива, которое производят электрические генераторы для отопления водородом доходит до 6-7 долларов за килограмм. При этом для производства кубического метра горючего газа необходима вода и 1,2 кВт электроэнергии.

А вот на отводе продуктов горения в данном случае можно сэкономить. Ведь в процессе горения смеси кислорода и воздуха выделяется только водяной пар. Так что «настоящий» дымоход такому котлу не нужен.

Плюсы водородных котлов

• Водородом можно «топить» любые котлы. То есть абсолютно любые – даже старые «советские» агрегаты, приобретенные в 80-х годах прошлого века. Для этого вам понадобится новая горелка и гранит или шамотный камень в топке, увеличивающий тепловую инерцию и нивелирующий эффект перегрева котла.
• У водородных котлов увеличенная тепловая мощность. Стандартный газовый котел на 10-12 кВт на водороде «выдаст» до 30-40 киловатт тепловой мощности.
• Для отопления водородом по большому счету нужна только горелка. Поэтому «под водород» можно переделать даже твердотопливный котел, инсталлировав горелку в топку.
• Базу для получения топлива – воду – можно извлечь из водопроводного крана. Хотя идеальным полуфабрикатом для производства водорода является дистиллированная вода, в которую подмешен гидроксид натрия.

Минусы водородных котлов

• Малый ассортимент водородных котлов и газогенераторов промышленного типа. Большинство продавцов предлагают «самоделки» с сомнительной сертификацией.
• Высокая цена промышленных моделей.
• Взрывоопасный «характер» топлива – в смеси с кислородом (в пропорции 2:5) водород превращается в гремучий газ.
• Высокий уровень шума газогенерирующих установок.
• Высокая температура пламени – до 3200 градусов Цельсия, затрудняющая использование водорода в качестве топлива для кухонной печи (нужны особые рассекатели). Впрочем, H2ydroGEM — котел отопления на водороде итальянского производства giacomini – укомплектован горелкой температурой пламени до 300 градусов Цельсия.

Советы по эксплуатации

Рядом с котлом не должно быть легковоспламеняющихся жидкостей

Учитывая, что водород крайне взрывоопасен, обращение с котлом требует повышенных мер безопасности.

При эксплуатации отопительного оборудования нужно соблюдать такие рекомендации:

• не пользоваться открытым огнем рядом с котлом;
• устанавливать котел подальше от нагревательных приборов;
• правильно выставлять мощность, чтобы не допустить перегревания устройства;
• своевременно чистить резервуар для воды и менять электроды.

Целесообразно оснастить оборудование датчиками пламени, температуры воды и устройство нормированного охлаждения. Это позволит сделать работу котла абсолютно безопасной.

Как сделать котел самостоятельно

Генераторы отопления имеют достаточно легкую конструкцию. При известном уровне мастерства можно собрать прибор самостоятельно. В то же время из-за взрывоопасности водородной смеси такая работа требует чрезвычайной ответственности, знаний техники безопасности и опыта монтажа подобных устройств.

При самостоятельном изготовлении прибора не удастся избавиться от солидных финансовых затрат, поскольку часть компонентов лучше приобрести готовыми. Высокий риск заставляет задуматься о заводских установках, на которые производители дают долгосрочные гарантии

Процесс изготовления своими руками водородного котла можно разделить на несколько этапов.

Шаг №1 – выполнение чертежа и подготовка материалов. Прежде всего следует найти в Интернете аналогичные проекты, чтобы на их основе продумать приспособление, которое соответствовало бы всем условиям и возможностям.

Необходимо точно рассчитать все показатели, и прежде всего, необходимую мощность, а также решить вопрос о материалах, которые будут использоваться для изготовления котла. Оптимальным вариантом считаются ферромагнитные сплавы, однако вполне подойдет емкость, выполненная из нержавеющей стали.

Хотя отопительные водородный генератор может иметь разные конструкции, неизменными остаются следующие детали:

• 12-вольтный источник энергии;
• резервуар, где будет располагаться конструкция;
• ШИМ-регулятор мощностью не менее 30 А;
• несколько трубок разного диаметра, изготовленных из стали-нержавейки;
• стальной лист;
• ножовка по металлу;
• газовая горелка – лучше готовая, приобретенная в магазине.

Шаг 2 – создание электролитов. Для изготовления пластин, которыми будет оснащен электролизер, нужно взять лист стали средней толщины. При помощи ножниц для металла, ножовки или иного инструмента он разрезается на равные полоски в количестве 18 и более штук (число должно быть обязательно четным).

С обратной страны в каждой из них необходимо просверлить отверстия для болтов, которые понадобятся, чтобы удерживать эти элементы в электролите совершенно неподвижно.

Все пластины делим на аноды и катоды, в зависимости от этого деления к ним подсоединяются провода, соответственно передающие положительный и отрицательный заряды.

Использование постоянного тока более результативно, нежели применение переменного. В качестве его источника лучше всего воспользоваться генератором типа ШИМ.

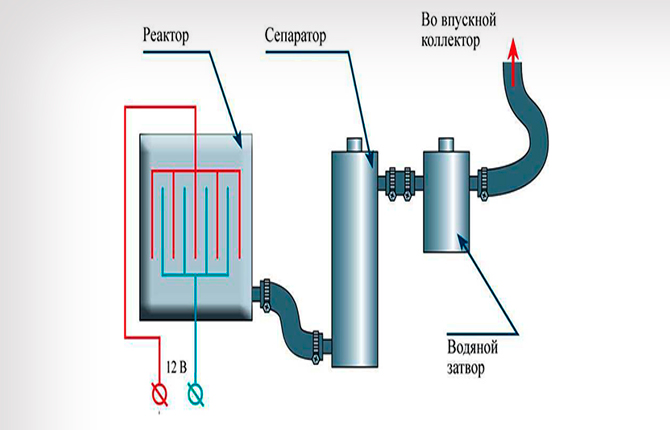

Шаг №3 – сборка электролизера. Наилучшим материалом для изготовления этого элемента является нержавеющая сталь. Из металла сваривается надежная конструкция прямоугольной либо квадратной формы, после чего в нее заливается вода либо смесь H2O с катализатором, а также размещаются подготовленные пластины с подсоединенными проводками.

Шаг №4 – подсоединение горелки. В верхней части устройства монтируется горелка – лучше воспользоваться покупной моделью, приобрести которую можно в специализированном магазине.

Шаг №5 – монтаж и подсоединение сепаратора, который необходим для выделения из смеси газов водорода.

В заключение прокладывается трубка, по которой H2 будет подниматься до горелки, а также подсоединяются элементы, отводящие тепло и распределяющие его по всему дому.

Уникальные свойства водорода

В основе преимуществ водорода заложен принцип более высокого уровня его удельной теплоты сгорания (120–140 МДж/кг против 50 МДж/кг у метана). Этот газ имеет малое гидродинамическое сопротивление, почти в семь раз большую теплопроводность по сравнению с воздухом и в 14 раз большую теплоемкость.

Сегодня технологические решения получения водорода стоят достаточно дорого и могут быть реализованы только при наличии государственных дотаций в той или иной форме. Круг стран, развивающих водородные направления в энергетике, пока не широк.

Япония первой в мире провозгласила курс на построение водородной экономики и приняла соответствующую стратегию. В приоритетном порядке страна развивает два направления: создание распределенной тепловой генерации на топливных элементах (ТЭ) для освещения и отопления жилых домов и офисных помещений и электромобилей с использованием водорода.

Один из наиболее перспективных путей развития водородной энергетики основан на использовании водорода, произведенного электролизом, в качестве аккумулятора энергии, при этом все большую популярность приобретает технология Power-to-Gas (P2G), а также замены углеводородных моторных топлив для большинства автомобилей. Также использование топливных элементов вместе микротурбинами и возобновляемыми энергоресурсами будет способствовать снижению стоимости и количества вредных выбросов в микросетях, при этом топливные элементы обладают большей экологической чистотой по сравнению с микротурбинами и распространение топливных элементов не оказывает негативного влияния на работу сети. Гибридные солнечно/ветро/водородные энергоустановки на топливных элементах могут способствовать максимальной конвертации солнечной и ветровой энергии в электрическую для удаленных районов.

Преимущества и недостатки водородного котла отопления

Помимо своей небольшой стоимости водородное отопления характеризуется еще одним немаловажным качеством – оно абсолютно экологически чистое, поскольку водород является составной частью окружающей среды. Процесс горения данного вида топлива совсем не выделяет вредных веществ. Кроме этого, водород из всех других химических элементов является наиболее встречаемым на планете. Он находится в избытке.

Если возникает вопрос – купить или нет водородный котёл цена которого довольно-таки внушительна, следует описать основные плюсы такого оборудования.

Плюсы водородного котла:

1. Такой водородный генератор для отопления характеризуется высоким КПД – свыше 90%.
2. Водородная горелка обладает экологической безопасностью. При функционировании агрегата образуется только пар, который абсолютно безвреден, как для организма проживающих в жилом помещении людей, так и для окружающей среды.
3. Водородное отопление не предполагает наличие огня. Тепло образуется посредством химической реакции с задействованием катализатора. Водород объединяется с кислородом, что приводит к генерации тепловой энергии, которая попадает в теплообменник.
4. В перспективе, если тема применения водородных котлов продолжит развиваться, то экономику всего мира ждет подъем и небывалый расцвет.
5. Водородные горелки функционируют бесшумно, что также является несомненным плюсом.
6. Генераторы водорода для отопления при самостоятельном монтаже не требуют сооружения и использования дымоходов, что очень удобно.

Указав на достоинства водородного котла отопления, будет несправедливым не указать на его недостатки, которые также имеют место быть:

При стандартной комнатной температуре водород имеет газообразную консистенцию

Помимо этого, вещество считается довольно взрывоопасным, что создает определенные трудности при его транспортировке.
Хоть в западных государствах водородные котлы набирают все большую популярность, в России им уделяется недостаточное внимание, что может создать некоторые сложности с его приобретением и установкой.
Для подготовки специалистов, способных проверять и сертифицировать водородные баллоны, необходимо время.

Проблемы изготовления рабочего генератора

Умельцы, планирующие изготовление рабочей установки, предполагают использовать водород как для отопления, так и для газосварочных работ, или в качестве автомобильного топлива. При изготовлении водородного генератора для отопления электродами выступают металлические пластины примерным количеством 30-70 штук. Размер пластин начинается от 10х15 см, материалом служит нержавеющая сталь.

Из пластин собирают блок, изолируя друг от друга резиновыми прокладками; блок помещают в герметичную емкость. Самодельной топливной ячейке для функционирования нужен водяной насос; его работа будет управляться датчиком уровня, установленным внутри генератора.

Сделать установку эффективной крайне сложно, так как придется столкнуться со следующими проблемами:

• Нержавейка, которую обычно используют для изготовления пластин, в качестве электродов проживет недолго; нужен сплав с никелем.
• Для эффективности генератора важны монтажные размеры. Нужны профессиональные расчеты всех параметров, от состава воды, до необходимой мощности. На работу устройства влияет даже величина зазора между электродами.

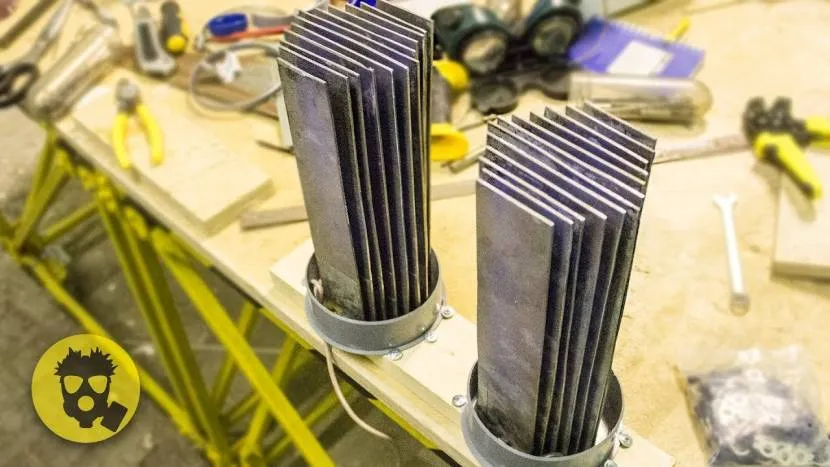

Многое зависит от качества металлаИсточник ytimg.com

• Сложно обеспечить безопасность работы. Здесь имеет значение герметичность емкости с электродами, всех шлангов, а также сечение провода от источника питания.
• Потребуется собрать схему управления рабочим напряжением и током; не обойтись без специального оборудования, например, частотомера и осциллографа.

Проблема водородного генератора в домашнем исполнении скрыта в экономическом вопросе. Дело в том, что, в отличие от идеальных условий, все преобразования идут с потерей энергии. К тому же не получится сжигать водород с максимальной температурой (3000°C), этого не выдержит ни один котел, и теплоотдача будет намного ниже заявленной.

Во время работы установка будет тратить больше электроэнергии, чем система получать тепловой мощности после сжигания выработанного газа. Генератор будет окупаться только, если будет доступ к бесплатной электроэнергии.

Вы потратите в 2-3 раза меньше средств, если установите электрический котел и будете отапливать жилье напрямую, без промежуточного генератора. Это намного более выгодное и безопасное решение, учитывая возможность взрыва водородного агрегата при неуважении правил монтажа и эксплуатации.

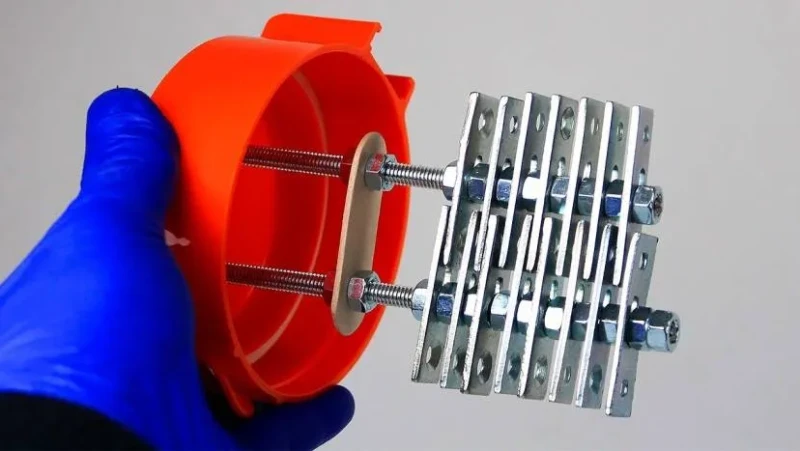

Один из вариантов пластин в домашних условияхИсточник ytimg.com

Об установке для отопления водородом в следующем видео:

Коротко о главном

Генератор водорода продуцирует газ при помощи процесса электролиза. Разработка считается перспективной, так как позволяет получить ценное горючее, водород, простым способом из обычной воды.

Основу электролизера составляют несколько металлических пластин. Их погружают в герметический резервуар, наполненный электролитом (водой с добавкой катализатора). Ток, пропущенный через раствор, расщепляет молекулы воды на водород и кислород; газы затем используются по назначению.

Применение электролизеров

Постоянный рост цен на энергоносители позволил по-новому подойти к электролитическим процессам. Разработаны различные типы установок для получения:

• алюминия;
• хлора;
• водорода для плазменных аппаратов резки и сварки.

Также устройства работают в составе агрегатов, производящих очистку, обеззараживание питьевой воды и воды для бассейнов, как добавка к топливу для авто, позволяющая полностью использовать потенциал углеводородов. Водород горит значительно раньше бензина. Бензин воспламеняется уже не от искры, а от пламени, что повышает усилие, давящее на поршень двигателя машины.

Особенности водородных котлов

Водород является одним из самых распространенных веществ на планете Земля, но его применение человеком, пока производится только в промышленности. Не смотря на практически неисчерпаемость ресурса, элемент не имеет большой востребованности. Но современные технологии показывают, что водород может служить отличным видом топлива для обогрева жилища. Для получения отопления с помощью этого элемента понадобится специальная конструкция – котел. Среди основных особенностей водородных котлов можно отметить:

• доступность топливного ресурса и возможность его получения даже из воды.
• экономичность процесса из-за малого вложения средств. Потратиться нужно будет только на оборудование, воду и электричество.
• высокий показатель коэффициента полезного действия. Котлы на водороде могут служить для проведения отопления по технологии «теплый пол».
• полная экологичность системы. Водород не выделяет токсичных веществ, не дает гари и копоти.

При должных знаниях и умениях котел для водородного отопления, возможно, собрать своими руками, при этом цена на полученное оборудование будет в несколько раз ниже заводских аналогов.

Принцип работы водородного котла

Мощность устройства на водороде необходимо просчитывать в зависимости от площади, которую нужно обогревать. Соответственно и размеры котла при этом могут быть разными.

Но, не смотря на высокие достоинства водородный котел для отопления дома, имеет и свои недостатки, среди которых основными можно считать:

• поиски мастера, который правильно установит устройство, могут занять длительное время. Все дело в том, что отопление на водороде пока не имеет особой популярности.
• требуется самостоятельный контроль над уровнем воды в котле или его оснащение специальными датчиками.
• также следует помнить, что водород взрывоопасен и любые неполадки в системе отопления такого характера могут привести к печальным последствиям.

Отопление на водороде

Водород #8211 один из источников отопления дома

В средневековье известным ученым Парацельсом в ходе опытов был замечен такой процесс, как выделение пузырьков воздуха при взаимодействии железа и серной кислоты. Однако это был не воздух, а водород. Это легкий газ, который не имеет ни цвета, ни запаха. А если он смешивается с кислородом, то газ является взрывоопасным. Сегодня отопление на водороде своими руками – это распространенное явление. Ведь водород можно получить в любом количестве, где есть вода и электричество.

Под действием электролиза молекулы воды делятся на кислород и водород. Последний обладает массой уникальных свойств. В жидком состоянии при температуре -250 градусов Цельсия это наиболее легкая жидкость, а в твердом состоянии – самое легкое вещество. Атомы водорода являются самыми маленькими. А при смешивании с атмосферным воздухом водород превращается в смесь, которая способна взорваться от даже самой маленькой искры.

Использование водорода в отоплении

В век технологий существует множество вариантов отопить свой дом. Однако любители самостоятельно создавать разные технические приспособления могут сделать отопление дома водородом своими руками. Это экологически чистый, в то же время, очень мощный источник тепла, благодаря которому можно отопить большое помещение.

Котел отопления на водороде итальянского производства

Водородное отопление дома было разработано одной из компаний в Италии. Когда такая установка работает, она не производит никаких вредных выбросов. Таким образом, это экологически чистое, эффективное, бесшумное отопление дома.

Ученые разработали способ сжигать водород для отопления дома при такой температуре, как 300 градусов по Цельсию. Благодаря этому появилась возможность производить котлы для отопления из традиционных материалов. Такого типа котлы для функционирования не требуют специальной системы отвода продуктов сгорания в атмосферу, так как здесь таковых продуктов нет. В данном случае выделяется только пар, не вредный для окружающей среды. А получить водород – это доступный процесс. Все, на что будут идти расходы, #8211 это только электроэнергия. А если вы будете, используя водородный генератор для отопления, задействовать еще и солнечные панели, то и затраты на электричество можно минимизировать.

Чаще всего котел на водороде применяется для того чтобы обогревать полы. И такие системы на сегодняшний день можно найти с самой разной мощностью. Монтируются они собственноручно.

Водородная установка для отопления дома состоит из следующих компонентов: котел и трубы, имеющие диаметр 25-32 мм (1-1,25 дюймов). Трубы других размеров используются редко. Трубы можно смонтировать самостоятельно, но здесь следует выполнять одно условие – после каждого разветвления диаметр должен быть меньшим. И порядок уменьшения диаметра следующий – труба D32, труба D25. После разветвления – труба D20, последняя – труба D16. Когда такое правило соблюдается, то водородная горелка для отопления будет работать эффективно и качественно.

Преимущества отопления на водороде

• Это экологически чистые системы. И здесь единственным побочным продуктом, выбрасывающимся в атмосферу при работе, является вода в состоянии пара. Этот пар никоим образом не наносит вред окружающей среде.
• Водород в системе отопления функционирует без применения пламени. Тепло создается в результате каталитической реакции. Когда водород соединяется с кислородом, получается вода. При этом выделяется много тепловой энергии. Поток тепла температуры примерно 40 градусов идет в теплообменник. Для теплых полов – это идеальный температурный режим.
• Очень скоро водородное отопление своими руками сможет заменить традиционные системы, таким образом, освободив общество от добывания разного топлива – нефти, газа, угля и дров.

КПД, который вырабатывает отопление частного дома водородом, может достигнуть 96%.

Еще один вариант – использование газа Брауна

Еще одним способом, в настоящее время довольно спорным, является применение газа Брауна для отопления. Газ брауна для отопления дома является химическим соединением, состоящим из двух атомов водорода и одного атома кислорода. При сгорании такого газа создается практически в 4 раза больше энергии.

Установка для получения газа Брауна

Плюсы и минусы электродных котлов для отопления

Несмотря на противоречивые отзывы владельцев, нельзя не отметить очевидные преимущества электродных установок:

• Конструкция котла обеспечивает компактность и простоту подключения.
• Небольшие габаритные размеры позволяют использовать агрегаты в качестве дополнительных или резервных теплогенераторов, включаемых независимо от основного по мере необходимости.
• Для установки котла не требуются проект и согласование.
• При утечке теплоносителя прибор не выйдет из строя и может продолжать работу сразу после устранения неполадок.
• Электродные котлы не восприимчивы к перепадам напряжения в электросети.
• Отсутствие вредных выбросов, и мощных электромагнитных полей.

Перечень преимуществ действительно весом, однако наряду с ними, следует отметить и некоторые объективные недостатки:

• Применение электродных устройств не целесообразно при наличии в отопительной системе радиаторов из стали или чугуна. Эффективную работу могут обеспечить только биметаллические батареи и высококачественные радиаторы из алюминия, что существенно увеличивает стоимость отопительного контура.
• Высокие требования к качеству и химическим свойствам теплоносителя. Используемая жидкость должна обеспечивать оптимальные условия для электролиза.
• Установка электродного котла возможна только в замкнутый контур, что влечет за собой дополнительные затраты на герметичную расширительную емкость, клапан аварийного сброса давления и воздухоотводчик.
• Максимальная температура нагрева теплоносителя не должна превышать 85С.

Тщательно проанализировав все недостатки агрегата, можно прийти к выводу, что все они связаны с качеством и химическими свойствами теплоносителя.

Отдельные моменты использования

Прежде всего, хотелось бы отметить, что традиционный метод сжигания природного газа или пропана в нашем случае не подойдёт, поскольку температура горения HHO превышает аналогичные показатели углеводородов в три с лишним раза. Как вы сами понимаете, такую температуру конструкционная сталь долго не выдержит. Сам Стенли Мейер рекомендовал использовать горелку необычной конструкции, схему которой мы приводим ниже.

Схема водородной горелки конструкции С. Мейера

Вся хитрость этого устройства заключается в том, что HHO (на схеме обозначено цифрой 72) проходит в камеру сжигания через вентиль 35. Горящая водородная смесь поднимается по каналу 63 и одновременно осуществляет процесс эжекции, увлекая за собой наружный воздух через регулируемые отверстия 13 и 70. Под колпаком 40 задерживается некоторое количество продуктов горения (водяного пара), которое по каналу 45 попадает в колонку горения и смешивается с горящим газом. Это позволяет снизить температуру горения в несколько раз.

Второй момент, на который хотелось бы обратить ваше внимание — жидкость, которую следует заливать в установку. Лучше всего использовать подготовленную воду, в которой не содержатся соли тяжёлых металлов. Идеальным вариантом является дистиллят, который можно приобрести в любом автомагазине или аптеке

Для успешной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта примерно одна столовая ложка порошка на ведро воды

Для успешной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта примерно одна столовая ложка порошка на ведро воды.

И третье, на чём мы делаем особое ударение — безопасность. Помните о том, что смесь водорода и кислорода не случайно назвали гремучей. HHO представляет собой опасное химическое соединение, которое при небрежном обращении может привести к взрыву. Соблюдайте правила безопасности и будьте особенно аккуратны, экспериментируя с водородом. Только в этом случае «кирпичик», из которого состоит наша Вселенная, принесёт тепло и комфорт вашему дому.

Надеемся, статья стала для вас источником вдохновения, и вы, засучив рукава, приступите к изготовлению водородной топливной ячейки. Разумеется, все наши выкладки не являются истиной в последней инстанции, однако, их вполне можно использовать для создания действующей модели водородного генератора. Если же вы хотите полностью перейти на этот вид отопления, то вопрос придётся изучить более детально. Возможно, именно ваша установка станет краеугольным камнем, благодаря которому закончится передел энергетических рынков, а дешёвое и экологичное тепло войдёт в каждый дом.

Промышленные генераторы водорода

Газовые генераторы серии ГВЧ-А

• Производящие газ высокой чистоты для лабораторных целей.
• Самый мощный в серии генератор водорода – ГВЧ 36 А – производит не менее 36 литров газа в час, расходуя дистиллированную воду.
• В качестве источника топлива этот прибор бесперспективен. Он тратит слишком много воды и производит слишком «чистый» газ, а не пригодную для питания котла смесь кислорода и водорода.

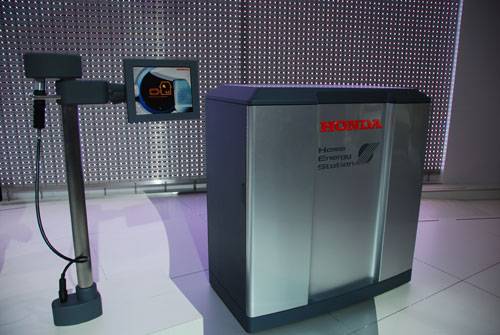

Третья модель Home Energy Station компаний Honda и Plug Power

• Вырабатывает 5 кВт электроэнергии и до 2 м3 час водорода,
• Использует фотоэлектрические элементы и технологию риформинга природного газа.
• Однако такая энергетическая установка входит в комплект поставки автомобиля Honda FCX и производит топливо только для этого транспортного средства, продаваемого только в Японии.

Отечественные генераторы водорода для отопления дома STAR-2000 и STAR-4000

• Вырабатывающие от 2 до 4 м3 топлива в час
• При этом модель STAR-2000 потребляет всего 600 кВт электроэнергии в месяц, отапливая строение общей площадью до 250 квадратных метров.
• Модель STAR-4000 потребляет 1200-1800 кВт электроэнергии в месяц, генерируя топливо для обогрева дома площадью до 500 квадратных метров.
• Стоимость STAR-2000 – 230 тысяч рублей.
• Цена генератора водорода STAR-4000 – 460 000 рублей .

Из вышерассмотренных моделей самой перспективной установкой для генерации топлива является модель STAR-4000.

Однако генераторы STAR выпускаются лишь мелкосерийными партиями. Поэтому некоторые умельцы готовы потратить свое время на конструирование самодельного электролизера.

Самодельный генератор водорода HHO типа

Если у вас нет 4500-5000 $ на Home Energy Station или 260 тысяч рублей на STAR-2000, то вам придется собрать собственный генератор водорода, используя самую простую технологию производства этого газа – электролиз. Задействовав этот процесс, мы получим ННО-газ – смесь кислорода и водорода, которую можно использовать в роли топлива для котла.

Генератор водорода HHO типа

Для строительства генератора ННО газа нам понадобься следующие инструменты и материалы:

• Банка на 0,5 литра – корпус будущего генератора.
• Стальные лезвия и пластмассовая линейка – основа топливной ячейки.
• Литровая пластиковая бутылка – заготовка для гидравлического затвора.
• Трубки от капельниц – трубопроводы генератора.
• 12-вольтовый аккумулятор или адаптер на 12 В и 2А.
• Медные провода – основа токопроводящей линии.
• Клеевой пистолет – средство для фиксации и герметизации узлов и деталей.
• Вода и поваренная соль – основа для производства водорода.

Схема сборки самодельного ННО — генератора выглядит следующим образом:

• Вначале подготавливаем основу для топливного элемента, нарезая линейку с шагом 3-4 миллиметра и фиксируя в прорезях бритвенные лезвия. Общая длина этого «частокола» – 10-15 сантиметров.
• Между лезвиями, с помощью клеящего пистолета, формируем ножки-диэлектрики, фиксируя перпендикулярное положение элементов топливной ячейки.
• Частокол лезвий разбивают на четные и нечетные элементы, соединяя те и другие медными проводами в две электрические цепи. Изоляцию проводов выполняют с помощью того же клеевого пистолета.
• Топливную ячейку помещают в банку, залив в нее воду с солью (1-2 ложки на 0,5 литра жидкости).
• В крышке банки прорезают два отверстия для проводов ячейки и еще одно отверстие для трубопровода из капельницы, по которому пойдет водород. После этого крышку надевают на горловину банки, вставив провода и шланг для сбора водорода.
• Свободный конец топливного шланга вводят в литровую бутылку, опустив к самому дну емкости. Для ввода используется перфорация в крышке.
• В бутылку наливают воду, а в ее крышке делают еще одно отверстие, куда вставляют еще одну трубку из-под капельницы.
• Конец второй трубки – топливопровода подключают к котлу или иному потребителю.

В финале к медным проводам подключают аккумулятор или адаптер, после чего из соляного раствора в банке начинает выделяться кислородно-водородная смесь, направляемая по первому топливопроводу в гидравлический затвор.

Пройдя сквозь толщу воды, топливная смесь очищается от примесей и подается по второму топливопроводу к потребителю.

https://youtube.com/watch?v=Hh_a-v081rk

Также советуем почитать:

Газовые теплогенераторы для воздушного отопления Отопление дома водородом Системы и установки пенного пожаротушения — преимущества использования Устройство системы аэрозольного пожаротушения

Достоинства и недостатки электрических котлов

Несмотря на вышеупомянутые особенности системы, следует полностью ознакомиться со всеми плюсами и минусы данного оборудования. Это позволит сделать правильный выбор при выборе отопительного оборудования для вашего дома. Среди плюсов можно отметить следующие:

• Легкость установки – абсолютно все модели электрокотлов идентичны по своему устройству и конструкции. Это позволяет установить оборудование в любом помещение, ведь дополнительных решений, по типу дымоходов, также не потребуется;
• Простота эксплуатации – интерфейс любого котла выполнен достаточно просто, что позволяет быстро разобраться со всеми настройками и режимами работы. А среди сегмента дорогих моделей нередко встречают котлы с установленным дисплеем, отображающим всю необходимую информацию;
• Высокая эффективность – электрокотел гораздо производительней газового оборудования – КПД некоторых моделей может достигать отметки в 98%;
• Высокая безопасность – так как котел полностью работает от электрического тока, он не представляет никакой угрозы для окружающих;
• Соблюдение экологических стандартов – абсолютно все модели котлов выполнены из экологически чистых материалов, а во время работы устройство не выделяет вредных веществ;
• Правильный расход ресурсов – любой современный электрокотел оборудован системой контроля мощности, регулирующей расход энергии только для поддержания настроенной ранее температуры;
• Наличие разных модификаций – на рынке доступны самые разные модификации электрокотлов, поэтому вы с большой вероятностью сможете выбрать подходящий вам вариант. Так, например, распространенными моделями стали двухконтурные котлы, позволяющие дополнительно нагревать воду для использования в бытовых целях;
• Высокая надежность – выбирая котел от известного производителя, вы с легкостью сможете использовать его на протяжении 7-10 лет без ремонта. Если же рассматривать варианты дешевого сегмента, то такие котлы способны проработать от 2-х до 4-х отопительных сезонов;
• Разумный ценник – как правило, цена складывается в зависимости от мощности и качества модели. Несмотря на это, приобретение электрического котла обойдется дешевле, чем полная установка с нуля газовый системы в частном доме;
• Большой ассортимент – какой именно электрический котел подобрать, зависит только от ваших запросов.

Рассматривая минусы, стоит отметить следующие:

Высокие тарифы на электроэнергию. Одной из главных проблем при эксплуатации данных котлов может стать дорогостоящая электроэнергия

Безусловно, котел расходует немало энергии, поэтому при высоких тарифах стоит обратить внимание на модели с контролем мощности; Отсутствие автономности. Главный плюс можно воспринять как один из минусов, ведь там, где нет энергии, такой котел работать не сможет; Сложности с накипью. Если из вашего крана течет жесткая вода, то она может стать причиной образования накипи, которая в свою очередь способна быстро разрушить трубчатый электронагреватель

Тем не менее, проблему возможно решить, установив специальные очищающие фильтры

Если из вашего крана течет жесткая вода, то она может стать причиной образования накипи, которая в свою очередь способна быстро разрушить трубчатый электронагреватель. Тем не менее, проблему возможно решить, установив специальные очищающие фильтры.
