Обзор электрических котлов для отопления дома, правила их подключения и параметры выбора

Каким должен быть самодельный электродный котел

Устройство и принцип работы электродного электрического котла.

Построен данный котел может быть по-разному. Наиболее простым вариантом является установка ТЭНа в комплекс отопления. В таком случае необходимо, чтобы трубопровод, в котором будет размещен прибор, был довольно толстым. Трубу подбирают в зависимости от размера нагревательного компонента.

Существует и другая вариация со съемной трубой. Это замечательное решение, которое может потребоваться в случае быстрой замены ТЭНа либо его срочной починки. Создание котла таким способом является более сложным, однако превосходная мобильность и универсальность комплекса все компенсируют.

Почему стоит выбирать электрический котел?

Проблема отопления загородного дома вполне решаема установкой самодельного электрического котла. Выбор в его пользу можно очень просто объяснить. Далеко не каждый поселок снабжается газом, в то время как электричество есть практически везде.

Если говорить о других видах топлива, то с ними могут возникать проблемы. Электроэнергия, в свою очередь, подается круглосуточно. Потребление газа, может, и обойдется дешевле, однако не настолько, чтобы полноценно исключать применение других видов топлива.

Более того, электрокотел для отопления является более дешевым, нежели стандартный заводской. Он получает питание от сети дома, чем обеспечивает довольно высокий уровень безопасности в сравнении его с прочими видами подобного оборудования. В работе он практически не производит шума, и его легко контролировать.

Помимо всего прочего, регистрация и оформление всех необходимых бумаг в случае с электрическим котлом происходит намного проще, чем в случае с другим отопительным оборудованием. Для этого необходимо куда меньше различных документов и согласований, чем, к примеру, для газового котла. Тем не менее не стоит забывать о том, что еще до начала работ по монтажу обязательно стоит согласовать ваш прибор со специализированной эксплуатационной организацией.

Достоинства электрокотла в частном доме

Сравнительная таблица средне-статистического потребления электроэнергии электродным и ТЭНовым электрическими котлами.

Наиболее важным преимуществом подобного устройства является его способность работать круглые сутки. Монтировав на него вспомогательное оборудование, вы обеспечите поддержку конкретного уровня температуры теплоносителя в комплексе, выставляемого при помощи регулятора.

Более того, такое устройство исключает риск возможного перегрева котла.

В итоге использование подобной автоматической системы значительно сэкономит потребляемое количество электроэнергии

Еще одно важное преимущество данного теплового устройства — это его сравнительно невысокая цена и высокая надежность

Электрокотел не загрязняет окружающую среду вредными веществами и является экологически безопасным. В нем отсутствует открытый источник огня, а значит, и продукты сгорания. Ввиду этого он не нуждается в дополнительном оборудовании дымохода, что в разы упрощает его монтаж.

Ныне создать электрокотел самостоятельно можно весьма просто, экономя при этом денежные средства. Главное — подходить к процессу установки очень ответственно. Это вдвойне касается сварки труб, поскольку при некачественной работе может случиться утечка воды из комплекса и нарушиться изоляция. Если вы не обладаете достаточными навыками по сварке, то рациональнее будет обратиться за помощью к профессионалу.

Тем не менее если сборка самодельного котла вам под силу, то вы получите еще и безопасный аппарат, который будет достаточно долго приносить тепло в ваш дом.

Экономичное электрическое отопление

Как можно снизить расходы на обогрев дома?

Вот описание трех решений разной эффективности.

Выносной термостат

Автоматика современных котлов предусматривает подключение выносных термостатов. Они позволяют прибору гибко реагировать на изменения температуры воздуха, подстраивая под нее текущую мощность нагрева. Без термостата котел поддерживает заданную температуру теплоносителя, что не всегда оправданно: в оттепель при той же температуре батарей дома станет заметно теплее.

Расходы: от 1500 рублей (при самостоятельном монтаже термостата).

Экономия: до 20% электроэнергии.

Выносной термостат позволит вам поддерживать постоянную температуру воздуха, а не теплоносителя.

Внутрипольное отопление

Более эффективное решение — обогрев дома внутрипольной системой отопления. При укладке в стяжку или под паркетную доску труб теплообменника весь пол превращается в отопительный прибор.

Экономия достигается за счет более рационального по сравнению с радиаторным отоплением распределения холодных и горячих зон:

• При конвекционном обогреве при +20 на уровне пола под потолком воздух нагреется до 26-28 °С, что даст среднюю температуру в помещении 23-24 градуса;
• Теплый пол, нагретый до тех же +20, прогреет воздух под потолком только до +16. Средняя температура — +18 °С.

Так распределяется температура воздуха при конвекционном и внутрипольном отоплении.

Расходы: от 1000 рублей за квадратный метр отапливаемой площади. Дорого, не спорю. Бонусом вы получите незабываемое ощущение комфорта: ходить по теплому полу очень приятно, а играющий на полу ребенок никогда не простынет.

Экономия: при уличной температуре 0 °С снижение средней температуры в доме с +24 до +18 градусов сэкономит 33% электроэнергии.

Укладка инфракрасной пленки под ламинат. Монтаж внутрипольного отопления можно выполнить после окончания чистовой отделки дома или квартиры.

Теплоаккумулятор

Буферная емкость, или теплоаккумулятор — это объемный бак для воды с теплоизоляцией и несколькими патрубками для подключения к отопительным контурам. Его функция понятна из названия — аккумуляция тепловой энергии.

Буферные емкости для подключения к отопительным контурам.

Размеры, масса и тепловая производительность буферных емкостей.

Что дает наличие теплоаккумулятора: при наличии двухставочного счетчика — возможность использовать электроэнергию для отопления только ночью, во время действия дешевого тарифа. Накопленное за ночь буферной емкостью тепло днем постепенно расходуется для нужд обогрева дома.

Как подключить теплоаккумулятор к котлу и системе отопления: в ней формируется два контура с циркуляционным насосом в каждом из них. Первый контур соединяет котел с буферной емкостью, второй — емкость с радиаторами. Постоянную температуру батарей при падении температуры воды в баке обеспечивает смесительный узел с трехходовым термостатическим смесителем.

Схема системы отопления с двумя котлами (твердотопливным и электрическим), теплоаккумулятором, ГВС и двумя контурами отопления — радиаторным и внутрипольным.

Расходы: при объеме бака 3000 литров с учетом стоимости дополнительного циркуляционного насоса и узла смешения — от 180 000 рублей.

Экономия: сокращение расходов на отопление в 2,5-3 раза. Одноставочный и ночной тарифы для Москвы на начало 2017 года соотносятся как 5,38/1,64 рубля.

Прошлогодние московские тарифы на свет. Сравните одноставочный и ночной тарифы, чтобы оценить размер экономии.

https://youtube.com/watch?v=Gynoc8a7lYw

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Параметры электрического котла и его подключение

Мощность

Электрокотел современного исполнения имеет множество параметров, но самый важный параметр при выборе — это мощность котла. Он подбирается по вашим параметрам:

• отапливаемая площадь;
• материал стен;
• качество и наличие теплоизоляции.

Напряжение сети

У нас распространены два вида электрокотлов для отопления дома с питанием 380 и 220 вольт. Котлы малых мощностей рассчитаны обычно на 220 вольт (однофазное подключение), а котлы с большей мощностью, примерно 12 кВт и выше, рассчитаны на 380 вольт (трехфазное подключение). В зависимости от того, где располагается котел, он делится на типы:

• напольный;
• настенный.

Установка

Большинство новых моделей электрокотлов эстетичны, компактны и экологичны, поэтому они не нуждаются в выделении для монтажа и работы отдельного помещения.

Монтаж электрокотла в доме не является сложным мероприятием. Он легко переносится, его при необходимости несложно демонтировать и переставить в другое место, так как эти котлы достаточно легки, компактны и мобильны.

Монтаж электрического котла

Монтировать отопительный электрический котел настенного вида необходимо при помощи анкерных болтов или дюбелей.

Соответственно напольный электрокотел надо монтировать на полу и на специальную подставку. Смонтировав котел на месте, необходимо подключить его к системе отопления с помощью переходников и муфт соблюдая герметичность. Перед подключением к системе отопления, необходимо перекрыть воду шаровым краном либо другой запорной арматурой.

После того как вы подключили электрокотел к системе отопления необходимо приступать к подсоединению электропроводки. В обязательном порядке необходимо монтировать УЗО и выключатель-автомат необходимых номиналов для того, чтоб предохранить котел от возможных замыканий и утечки питания на землю.

Обращаем ваше внимание! Как любая электроустановка, электрокотел обязательно необходимо заземлить! Ради вашей безопасности. Сечения подключаемых проводов к электрокотлу должны соответствовать рекомендации производителя, и выдерживать потребляемую электрическую мощность. После подключения котла к электропитанию, в систему набирают воду и производят тестирование его функционирования

После подключения котла к электропитанию, в систему набирают воду и производят тестирование его функционирования

Сечения подключаемых проводов к электрокотлу должны соответствовать рекомендации производителя, и выдерживать потребляемую электрическую мощность. После подключения котла к электропитанию, в систему набирают воду и производят тестирование его функционирования.

Изготовление самодельного электрокотла для отопления

Для успешного конструирования и сборки котла прежде всего важно чётко представлять принципы его работы, устройство и назначение каждой части. Для этого лучше всего составить чертёж самодельного котла для отопления

После этого этапа Вам нужно будет произвести подбор материалов, которые Вам понадобятся:

• Одна стальная труба с диаметром от 10 до 12 см.
• Два небольших обрезка трубы длиною примерно от 5 до 15 см, с диаметром 4 или 5 см.
• Стальной, желательно нержавеющий, лист с минимальной толщиной в 2 мм (в данном случае чем больше, тем лучше).
• Один трубчатый электронагреватель (сокращённо ТЭН), обязательно имеющий три электрофазы. Рекомендованной считается мощность в 9 киловатт.

Видео:

Электрический котел отопления своими руками Электрокотел из трубы своими руками … Электро котел отопление своими руками …

Самодельные электрокотлы для отопления по своей сути являются обычным нагревателем, поскольку ТЭН является основополагающей деталью в нашем будущем самодельном котле, то его покупаем первым и в зависимости от размеров ТЭНа покупаем остальные составные (например, диаметр стальной трубы должен соответствовать ТЭНу, чтобы она могла влезть в трубу).

В зависимости от желаемых размеров и производительности самодельного электрокотла обрезается труба, при этом с торцов к ней необходимо приварить заранее приготовленные стальные листы, а в остальных плоскостях (бока, верх и низ) прикрепляются отводы с диаметром 4-5 см для включения в систему отопления.

Как сэкономить на электричестве

Ну и последнее, о чем хотелось бы рассказать – как сделать электрическое отопление в квартире дешевым, но в то же время эффективным. Первое, что Вы должны учитывать – без терморегуляторов монтаж будет не выгодным. Именно регуляторы температуры, а особенно электронные, позволяют установить оптимальный температурный режим, не переплачивая на лишнем тепле.

Еще один способ экономии – подключение многотарифных счетчиков энергии. Мы с Вами рассматривали преимущества и недостатки двухтарифных счетчиков. Еще раз подметим, что для каждого региона выгода может быть разной. Все же больше положительных отзывов о таких устройствах. Владельцы двухтарифных электросчетчиков рекомендуют включать обогреватели ночью, чтобы днем, пока все работают, автономное отопление было отключено. Таким образом можно сэкономить до половины потребляемой электроэнергии, что делает автономное электрическое отопление в квартире не очень-то и затратным. Если решитесь производить установку таких счетчиков, обязательно проанализируйте тарифы на 2017 год в интернете для своего города, на основании чего Вы поймете — выгодны ли такие устройства или нет.

Ну и последний способ сокращения затрат – качественное утепление комнат. Существуют подтвержденные результаты, что при добросовестной теплоизоляции жилья можно использовать электрообогреватели с мощностью на 30-40% меньше расчетной. К примеру, расчет 1 кВт/10 кв.метров сократиться до 0,6 кВт/м.кв., а это существенная разница.

Также рекомендуем просмотреть обзор использования конвекторов для обогрева квартиры:

Вот и все, что хотелось рассказать Вам о том, как самому сделать индивидуальное отопление квартиры электричеством в многоквартирном доме! Надеемся, что информация была для Вас полезной и интересной! Если у Вас возникли какие-либо вопросы по данной теме, обязательно задайте их нашим специалистам в категории «Вопрос электрику«!

Установка и подключение своими руками

Прежде чем приступить к установке оборудования, необходимо ознакомиться с его конструкционными особенностями. Как правило, это настенные одноконтурные модели, не имеющие отдельной емкости для обеспечения горячего водоснабжения. В таких случаях дополнительно монтируют водонагреватель проточного или емкостного типа.

Подробно следует ознакомиться с прилагаемой к оборудованию документацией и учесть ряд общих правил:

1. Оборудование должно располагаться в зоне доступности, по бокам необходимо оставить пространство для проведения техобслуживания или ремонта
2. Перед монтажом навесного оборудования следует убедиться, что поверхность стены выдержит оказываемую нагрузку
3. Работы должны проводиться преимущественно специалистом. Если такой возможности нет, он должен осмотреть собранную систему перед ее вводом в эксплуатацию

Вводное видео по установке

Основные рабочие этапы

Монтаж электрических котлов гораздо проще, чем работающих на традиционных источниках энергии. Отпадает необходимость в хранении твердого или жидкого топлива, обустройстве дымохода и т. д.

Работа делится на следующие этапы:

1. Вначале котел навешивается на стеновую поверхность или устанавливается на отведенной площадке (для навесного и напольного оборудования соответственно)
2. Необходимо убедиться, что установка расположилась на искомом месте без перекосов
3. Продумывается надежное заземление
4. Происходит подключение котла и отопительной системы
5. Пусконаладочные работы

Предлагаемые рынком установки не всегда оснащены бойлером и циркуляционным насосом. В этом случае они монтируются на этапе подключения отопительной системы отдельно.

Под пусконаладочными работами подразумеваются следующие операции: тестирование в различных режимах, удаление попавшего в систему воздуха, проверка герметичности, проверка заземления и т. д.

Другие особенности монтажа

Несмотря на простоту выполняемых работ, установка электрокотлов для отопления дома отличается своими особенностями. Чтоб оборудование не доставляло хлопот, необходимо учитывать определенные правила:

1. Место монтажа должно подбираться таким образом, чтоб доступ к оборудованию всегда был свободен
2. Поверхности вокруг должны быть из негорючих материалом и выдерживать оказываемую нагрузку

Большинство моделей поддерживают работу от сети 220 В, однако для более мощного оборудования необходимо трехфазное подключение
Подключая к электросети, необходимо продумать заземление с использованием медного провода диаметром от 4 мм и установить автоматы требуемых номиналов, УЗО
Для электродных моделей рекомендуется укомплектовывать отопительный контур манометром, обратно-предохранительным клапаном и отводчиком воздуха

Единственная принципиальная разница между настенным и напольным оборудованием – место установки. Подключение и соединение с трубопроводными магистралями происходит совершенно одинаково.

Установка и подключение оборудования

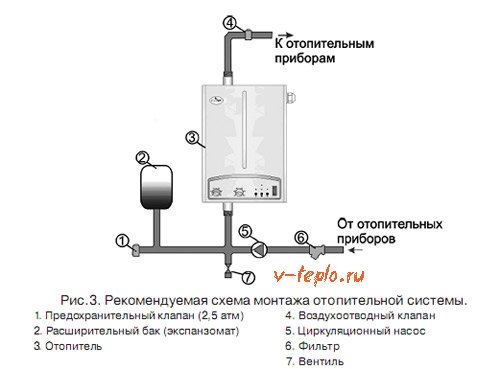

схема подключения

Сложнее всего произвести подключение конструкции к электрической сети. Так как приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.

Непосредственно в самом электрическом щитке нужно будет установить ряд систем:

• автомат;
• реле;
• тумблер;
• предохранитель;
• датчик температуры;
• различные кнопки управления;
• магнитные пускатели и ряд других элементов, если в них имеется необходимость;

В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом жилого дома и пропускают к нему провод, идущий от электрического щитка.

Пуск котла

Подготавливать электрический котел к запуску, означает, что его необходимо полностью проверить все соединения, электрическую сеть, заполнение системы водой. Если в проводке будут находиться пережатые или порванные провода, то их нужно будет заменить и тщательно заизолировать. Поступать по другому запрещается, так как в трехфазной сети находится напряжение с приличной силой тока, а замененный участок может пробивать.

Подготовка также подразумевает очистку конструкции от пыли и грязи. Еще следует позаботиться о том, чтобы не допустить скачков напряжения как при первом запуске, так и при дальнейшей работе. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Пуск:

1. Сначала необходимо наполнить систему водой, причем сделать это таким образом, чтобы в ней не было воздушных пробок. Как правило, радиаторы имеют в своей верхней части специальные краники для выпуска скопившегося воздуха.
2. В дальнейшем останется лишь включить котел в электросеть и подождать, когда он прогреется.

Стационарный прибор электроотопительного типа

отличаются мощностью и напряжением

Отопление электрокотлом является достойной заменой радиаторному водяному способу отопления. Важным преимуществом над другим видом отопления является его сравнительно невысокая цена и реальная безопасность. Электрический котел:

• экологичен, он не производит в воздух вредных выбросов;
• так как отсутствует источник открытого пламени, он не имеет соответственно пожароопасность;
• установка котла упрощается, за счет того, что не нужно устанавливать дополнительно систему выхлопа отработанных газов;
• также необходимо заметить, что не нужно подготавливать дополнительную площадь для складирования продуктов горения, как в других системах;
• заметно снижает траты и трудозатраты на монтаж и установку отопительного оборудования;
• вовремя работе электрокотлы легко управляются и практически не производят шума;
• также котлы отличаются весьма большим коэффициент полезного действия (КПД). В некоторых видах электрокотлов КПД, при условии правильно монтированной системы отопления, достигает 96 — 98 процентов;
• новые котлы последних разработок имеют автоматизированную систему управления. Эти виды котлов не нуждаются в дополнительном уходе в эксплуатации.

Термоэлектронагреватель в электрокотлах является главной рабочей частью в теплообменнике. Новое поколение электрокотлов для отопления оборудовано необходимыми для автоматизации дополнительными устройствами — датчик температуры, регулятор мощности, это во многом делает электрокотел проще в эксплуатации.

Если в двух словах рассказать работу электрокотла, то это выглядит так. Тэном нагревается теплоноситель (допустим, это вода), которая, в свою очередь, циркулирует в системе, при этом нагревает через трубы и батареи в помещении воздух. В тех случаях, когда естественная циркуляция воды проблематична, используется, посредством насоса, принудительная циркуляция.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

• высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
• теплогенератор нужно подбирать с минимальным запасом 20%;
• если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков
• в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
• мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Электрокотел для теплого пола: самостоятельная сборка и подключение

Электрокотел для теплого водяного пола является самым востребованным устройством для обогрева частных домов и коммерческих построек, не имеющих доступа к центральному отоплению. Он не выделяет во время эксплуатации в атмосферу вредных веществ, работает бесшумно и не становится причиной пожаров. Простота в монтаже, отсутствие необходимости устройства дымохода либо помещения для котельной – основные преимущества аппаратов.

электрокотлов для теплого пола

Производители предлагают широкий выбор изделий, подходящих для помещений с разной квадратурой.

Надежными аппаратами с длительным сроком службы являются:

• РусНИТ (Россия);
• Dacon (Чехия);
• Protherm и Eleko (Словакия);
• Ferroli (Италия);
• Viesmann (Германия).

Российские изделия имеют мощность до 100 кВт. Несмотря на низкую стоимость, они соответствуют всем требованиям ГОСТа и обладают отличными характеристиками. Словацкая Protherm (от 9 до 24 кВт) и чешский Dakon (4 – 60 кВт) предлагает широкий ассортимент моделей, цена которых на 20% выше отечественных аналогов. Стандартная комплектация импортных электрических котлов для теплого пола подразумевает наличие многоступенчатых насосов и датчики давления теплоносителя. Существуют модели с предохранительными клапанами и расширительным баком встроенного типа.

Для ценителей знаменитого немецкого качества идеальным решением будет продукция компании Viesmann. Это самые дорогостоящие, но и самые лучшие представители рассматриваемых устройств.

Если вы уверенны в своих инженерных способностях и не хотите тратить много денег, то существует способ обустроить теплый пол водяной от электрического котла в доме своими руками.

Самостоятельное изготовление дает несколько плюсов:

• Низкая стоимость расходных материалов;
• Поэтапная сборка – самый удобный вариант теплого пола от электрического котла, который можно постепенно оснащать дополнительной автоматикой для повышения удобства и производительности.

По сравнению с аналогичными по техническим показателям изделиями бюджетных серий   заводского производства, самодельные варианты часто оказываются более надежным.

Схема отопления теплыми полами электрокотлом

Автоматические блоки состоят из пускового реле, приводящегося в действие с помощью терморегулятора. Продаются они в любом специализированном магазине.

Котел для теплого пола своими руками мощностью до 7 кВт можно подключать по однофазной схеме. Для большей мощности подключаются три фазы. Для этого необходимо официально уведомить Энергосбыт.

От вводно-распределительного устройства к агрегату прокладывается отдельный кабель, подключается который только через автоматический выключатель и УЗО.

Последовательность работ по изготовлению и монтаж

Существует два основных вида самодельных электрокотлов для теплого пола:

1. ТЭНовый. ТЭН помещается внутрь отрезка трубы. К ней по бокам привариваются патрубки (40-50 мм), а к ним проводиться подключение контура отопления. Одна сторона трубы закрывается с помощью стального диска, другая – с помощью шайбы. В ее центре приваривается гайка, а в нее вкручивается ТЭН (резьба их должна совпадать).
2. Индукционный электрокотел для теплого пола своими руками. Внутрь полуметрового отрезка полипропиленовой трубы (с диаметром 10 см) засыпается стружка нержавеющей проволоки. По бокам навариваются муфты с сетками из стекловолокна либо капрона. На трубу наматывается 90 витков провода, подключающегося к обычному инвертору (преобразователю постоянного тока в переменный) на 15А. В места соединений ввариваются переходники для подключения системы.

Подключение электрокотла к теплому полу ТЭНового, теплоноситель которого циркулирует с помощью насоса, лучше размещать контактами вверх для удобства обслуживания. При естественной циркуляции для равномерного теплоотвода его размещают ТЭНами вниз.

Если вы использовали 3-фазный ТЭН, то с кнопок коробки автоматического управления снимите объединяющую планку. Эта манипуляция позволит включать аппарат на 1/3 или 2/3 предусмотренной мощности, подавая, одну или две фазы.

Индукционный вариант специалисты рекомендуют размещать на расстоянии не менее 30 см от стен и 80 см от потолка либо пола, чтобы не допускать нагревания металлических конструкций, находящихся на них.
