Воздушные и подземные электролинии – особенности электропроводов
При воздушном подключении бани к общей электросети сечение СИПа начинается от 1,6 см. Такой кабель позволяет подключить 3 фазы суммарной мощностью 43 кВт или одну в 14 кВт. Этого более чем достаточно. Используя самонесущие изолированные провода, вы столкнетесь со следующими трудностями:
- Кабель такой толщины плохо гнется, поэтому подключить его к автомату будет непросто.
- СИПы изготавливаются из алюминия, что накладывает некоторые ограничения. Такой кабель нельзя заводить на чердачное помещение – придется переходить на провод с другой начинкой.
- Оборудование для соединения разных проводов и прохода через деревянные стены стоит недешево.
Однако имеются и положительные качества. Официальный срок эксплуатации такого кабеля – 15 лет. Но по факту гораздо дольше – покрытие устойчиво к воздействию окружающей среды. Прокладка электролинии под землей связана с большими трудозатратами, но зато надежность от этого только увеличивается. Траншея под подземную магистраль копается глубиной минимум 0,7 м. На её дне создают песочную подушку толщиной в десять сантиметров. Уложенную на неё проводку снова засыпают песком. Дополнительную защиту, при необходимости, обеспечивает кирпичная кладка.
В банное помещение электролиния заходит через металлическую трубку (втулку), которая защищает от усадки здания и потенциального движения стен. Подключая кабель к щитку, снимите с него поверхностный слой. Закончив с основными работами, обеспечьте заземление и защиту от молний. Помните, что подземную магистраль нельзя защищать с помощью металлических конструкций – они притягивают влагу, что сокращает срок эксплуатации. Металлические трубы используются только при монтаже кабеля вертикально по стене или столбу.
Подземную магистраль нельзя защищать с помощью металлических конструкций
При прокладке электролинии под землей используется провод ВБбШв. Аббревиатура обозначает:
- Наличие изолирующего слоя из поливинилхлорида («В»);
- Дополнительный слой брони («Б»);
- Индекс «б» предупреждает об отсутствии дополнительной подушки под броневым слоем;
- «Шв» свидетельствует о шланговой защите кабеля из поливинилхлорида.
Отсутствие индекса «А» обозначает, что кабель изготовлен из медных жил. Сечение кабеля для подземной проводки кабеля в баню начинается от 10 мм.
Такая электролиния придется не по вкусу мышам и остальным любителям погрызть. Единственный недостаток такой проводки – цена. Но электромагистраль делается не на один год. Поэтому лучше понести финансовые потери, но получить надежную электролинию, которая прослужит не один десяток лет.
Этапы монтажа электропроводки в бане своими руками
Каждые виды строительных работ предусматривают определенные этапы, последовательность проведения которых значительно уменьшает их трудоемкость и стабилизирует эмоциональное состояние человека, самостоятельно осуществляющего монтаж.
- Первым этапом является подготовка инструментов и материалов, необходимых для осуществления прокладки электрического кабеля в бане. При этом необходимо для более четкого визуального восприятия начертить на бумажном носителе схемы будущей трассы и подключения электрических приборов.
- Вторым этапом является прокладка трассы в баню от основного источника питания. При этом используют специальные провода с маркировкой СИП. Их сечение предварительно рассчитывается исходя из суммарной мощности электроприборов, а также в зависимости от количества фаз. В основном для подведения электропитания к бане используют провод сечением 16 мм2. Наибольшую популярность у большинства владельцев приобрела прокладка силового кабеля по воздуху. Данный монтаж предусматривает установку специальных опор на каждые 25 м удаления от основного источника электроэнергии.
- Третьим этапом является устройство электрической сети непосредственно в помещении бани.
Затем выполняют установку выключателей, розеток и электрооборудования и подают напряжение для проверки работоспособности всей системы.
Исходя из вышеизложенного следует, что монтаж электропроводки в бане и подключение её к внешнему источнику питания не представляет собой особых сложностей. Идеальным вариантом является обращение к специалистам, имеющим необходимый опыт в разводке электрической сети или помощь знакомых, которые уже осуществляли прокладку кабеля в такого рода помещениях.
Что нужно учитывать при составлении схемы электросистемы
Проводка в бане должна находится в специальной изоляции.

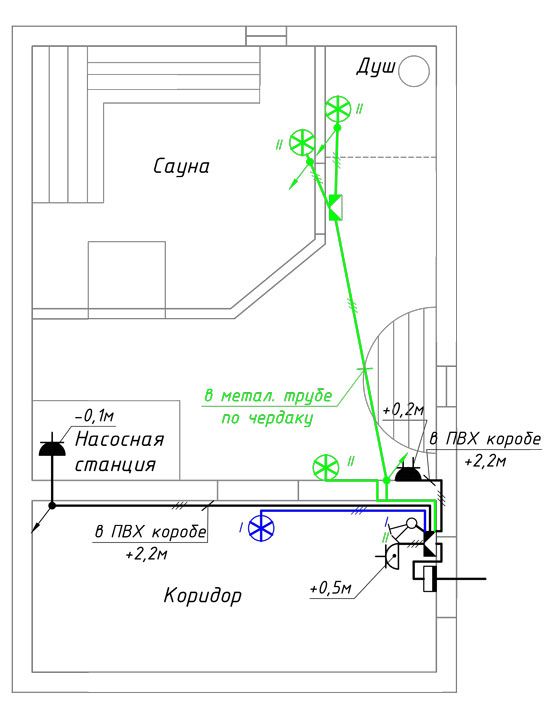

При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.
Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.
Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.
Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.
Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.
Защитная автоматика УЗО
По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.
Электрокаменка в системе электроснабжения
Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.
Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.
Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.
Лампы для бани
Каждый электроузел должен располагаться на стене, не в коем случае нельзя прятать их внутрь дерева.
Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.
Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.
В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.
Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.
Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный — до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.
Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.
Класс защиты электрооборудования в парилке
Все электротехнические изделия по степени защиты от попадания внутрь корпуса посторонних предметов и воды разделяются на классы. Маркировка наносится на упаковку и корпус изделия и состоит из обозначения IP и минимум двух цифр.
Минимальное требование к электротехническим компонентам в парилке по этому параметру – IP24.
Первая цифра указывает, какой величины предметы не должны попадать внутрь корпуса. Для цифры «2» это частицы с размером не более 12,5 мм.
Вторая цифра определяет условия, при которых вода не должна попасть в корпус. Для «4» брызги или капли, падая под любым углом к изделию, внутрь проникнуть не должны.
Расшифровка степеней защиты электрооборудования Поскольку IP24 — это минимальное требование, то с увеличением цифр в маркировке оно тоже соблюдается. Если изделие имеет IP44, то его тоже можно использовать, а вот IP21 или IP20 – уже нельзя.
Класс защиты указывается на корпусах всех без исключения электроустановочных изделий.
Монтаж электропроводки в бане
Перед монтажом электропроводки строитель, устанавливающий оборудование в новой бане, равно как и хозяин, должны знать основные
правила техники безопасности
, которые мы здесь сейчас рассмотрим самым подробнейшим образом. Потому как не хотим, чтобы ваша собственная банька, построенная для вашего удовольствия и оздоравливания вдруг оказалась причиной, так сказать, совсем безвременной кончины. Но это лирическое отступление, а дело-то действительно серьезное. Итак, что требуется сделать:
1. Прочитать правила устройства электроустановок. (ПУЭ). В седьмом разделе в седьмом пункте вы найдете как раз все необходимые вам требования по поводу монтажа электропроводки и установки различных электрических приборов в помещениях с повышенной влажностью и температурой. А ваша баня – именно такое помещение. И да поможет вам счастливая цифра семь.
2. Начертить на листе ватмана полную схему будущей электропроводки, наложенную на план бани в масштабе, что позволит вам определиться, где будут находиться выключатели, розетки и светильники, как пройдут провода и какова будет их длина, где будут располагаться провода увеличенного сечения, предназначенные для запитки электрического оборудования комнаты отдыха, а где пройдет только облегченная проводка, предназначенная исключительно для светильников.
3. На основе созданного плана рассчитать мощность и нагрузку, требующуюся на всю электропроводку в бане и по отдельным линиям требующийся уровень запитки разных помещений.
4. Предусмотреть возможность изготовления заземляющего контура для всех помещений бани, поскольку электросети не всегда предоставляют возможность централизованного заземления, а раньше так и вообще не предлагали такой услуги.

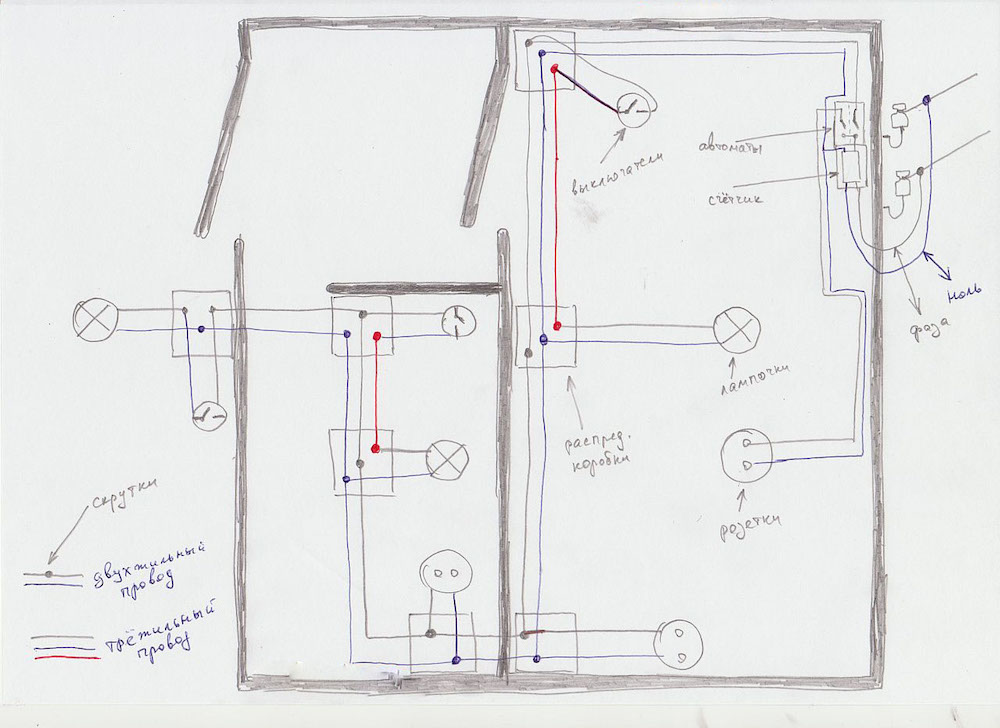

Перед началом монтажа следует нарисовать схему электропроводки в бане. На ней отмечаются все потребители энергии. Если на какое-то устройство ставится автомат, его нужно подписать. На дверце распределительного щитка должна размещаться схема подключения. Также в щитке нужно организовать УЗО.
Проводка в сауне подразумевает использование точек питания. Розетки, выключатели можно устанавливать только в предбанник и комнату отдыха. На каждый элемент должна устанавливаться своя распаечная коробка. Выключатели ставятся на высоту 160 см, розетки – до 80 см от пола.
Устанавливать розетки в парилках запрещено
Во время прокладки проводки в бане и парилке своими руками нужно соблюдать следующие правила:
- Монтаж от щитка выполняется цельными проводниками.
- Нельзя ставить кабели в металлической оболочке.
- В бане из сруба ставится только электропроводка открытого типа.
- Нельзя монтировать провода, светильники над печью.
- Обязательно должно использоваться защитное зануление.
- Все провода прокладываются только прямым образом.
- Жилы соединяются только спайкой или сваркой. Скрутка запрещена!
- Провода не ставятся рядом с дверьми или оконными проемами, а также рядом с металлическими трубами и батареями.
- В парилке и других помещениях повышенной влажности не ставятся выключатели, розетки, распределительные коробки.
Схема подключения кабеля ВВГнг 3×1,5. Кабель протянут до распределительной коробки
Правильно провести проводку в бане можно следующим образом:
- Подключение питающего кабеля. Обязательно учитывается маркировка жил. Синий и серый провода – к автомату, желто-зеленый – заземление.
- Подводка питания к дополнительным группам потребления. Лучше прокладывать кабели в пластиковых коробах в сухом помещении и в полимерной трубе во влажной комнате.
Использование клеммников вместо скрутки более безопасно и удобно
- Прокладка электропроводки освещения и на розеточную группу в моечную комнату.
- Прокладка кабелей от коробки к светильникам. Подключение проводов к автомату (если он есть для осветительной группы).
- Установка розеток и выключателей.
- Соединение проводов одинакового цвета или с одинаковым буквенным обозначением в распределительном щитке в бане с помощью клеммников.
- Проверка автоматов и УЗО.
- Тестирование собранной системы.
Как проложить к бане силовой кабель с улицы
Грубые нарушения правил прокладки кабеля в бане.
В зависимости от того, каково расстояние от бани к распределительному щитку, прокладку силового кабеля можно сделать воздушным путем или подземным. Все это заранее должны предусматривать проекты самих бань. Каждый из вариантов обладает своими преимуществами и недостатками, а потому целесообразность их применения зависит от каждой отдельной ситуации. Главное при всем этом соблюдать соответствующие нормативы и существующие правила электромонтажа.
Когда будет возводиться парилка своими руками, не забудьте — в ней, как и в моечной, нельзя устанавливать розетки и переключатели. Они могут быть только в комнате отдыха и предбаннике, да и то на высоте 90 см от пола. Класс защиты у выключателей и розеток, причем с крышками, должен быть не менее IP-44, а у установленных светильников — IP 54. Также путь всех проводов к соответствующим приборам должен быть максимально коротким. И, наконец, над печкой вести проводку нельзя.

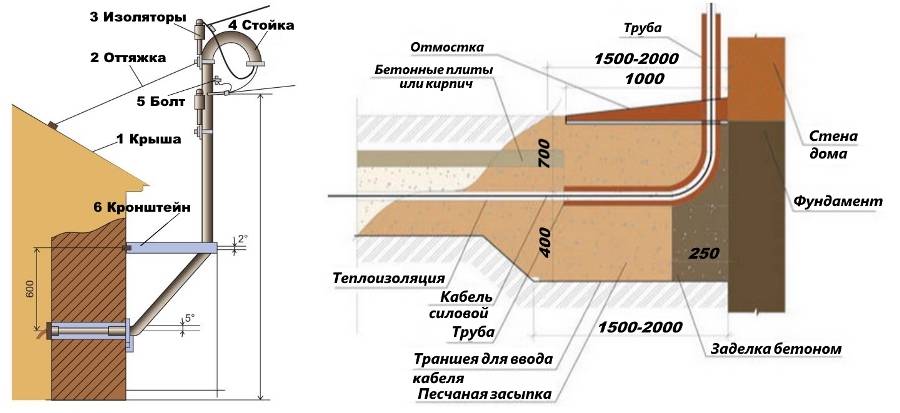

Монтаж воздушной линии
Воздушный способ монтажа линии – наиболее экономичный, поскольку осуществляется непосредственно по воздуху. Если расстояние до бани – больше 25 метров, необходимо установить еще одну опору – промежуточную. Осуществлять воздушную прокладку кабеля можно либо на фарфоровых изоляторах, либо с помощью растяжки.
Электрический кабель для бани при воздушном способе монтажа должен оказаться на строго регулируемой высоте. Например, над проезжей частью сам кабель не может оказаться ниже, чем 6 метров над землей, а над пешеходными дорожками – никак не ниже 3,5 метров. В саму баню кабель нужно прикреплять не ниже, чем 2,75 м над уровнем земли.
Для обычной воздушной прокладки принято применять самонесущий изолированный кабель СИП, гарантийный срок службы которого – 25 лет. Эти кабеля, которые обычно обозначаются как СИП-3, СИП-2А и СИП-4, оснащены специальным полиэтиленовым атмосферостойким покрытием и особыми несущими элементами, которые достаточно устойчивы к перегрузкам. Но есть у таких кабелей и недостатки – их довольно проблематично ввести в автомат защиты.
Сам кабель в баню можно ввести через деревянную стену через металлическую втулку. Сечение кабеля не должно быть меньше, чем 16 кв. мм. Такой кабель способен пропускать то и до 63А. При однофазном подключении это будет равно мощности 14 кВт, а при трехфазном – 42 кВт. Для бани такие значения – более чем достаточны. Но есть и недостатки у такого кабеля – он довольно трудно изгибается.
Но СИП – алюминиевый провод, а кабели такого типа по чердачным помещениям вести нельзя. Поэтому уже непосредственно в баню вводятся другие кабели – NYM, ВВГ или НГ с сечением 10 кв. мм. Главное, чтобы для перехода использовались герметичные соединители «медь-алюминий», а сам СИП крепить нужно на анкерные зажимы – натяжители.
Монтаж подземной линии
Подземная прокладка кабеля к бане считается более затратной. Ведь для этого необходимо рыть траншею глубиной до метра. Да и кабель в этом случае используется более дорогой – ВБбШв, которые бронирован и с медными жилами. Зато такой кабель куда более защищен, чем СИП, т.к. имеет между внутренней и наружной пластиковыми оболочками стальную оплетку. Благодаря такой защите кабель не могут перегрызть кроты и мыши, да и усадка земли ему не страшна.
Для подземной прокладки кабеля металлические трубопроводы не используются – они собирают конденсат. Но можно использовать металлическую трубу, если из земли в землю силовой кабель спускается по столбу или стене. Для таких целей подойдет труба или уголок с высотой не меньше, чем 1,8 метра.
А ввод в баню, как и при воздушном монтаже, осуществляется через обычную металлическую втулку, которая хорошо защищает кабель от различных повреждений, которые могут быть при усадке и подвижках стены.

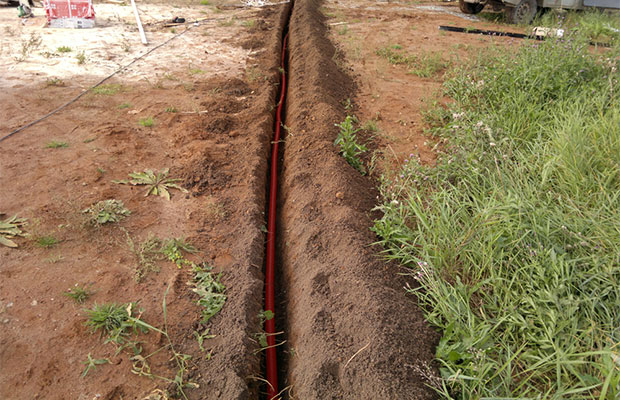

Для того чтобы проложить силовой кабель под землей, необходимо вырыть траншею, глубина которой будет не менее 0,7 метра – это три штыка лопаты. На самое дно нужно засыпать песок в 10 см, положить кабель, и снова все засыпать песком (или для механической защиты даже кирпичами).
При прокладке кабеля непосредственно под землей важно исключить возможность опасных натяжений или механического повреждения кабеля. Для этого во время укладки кабеля необходимо создавать его запас путем волнообразного размещения в самой траншее
Это хорошо препятствует натяжению, которые может легко возникнуть во время смещения почвы или перепаде внешней температуры.
Правила организации электроснабжения в бане.
Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!
1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).
Схема подключения электроприборов.

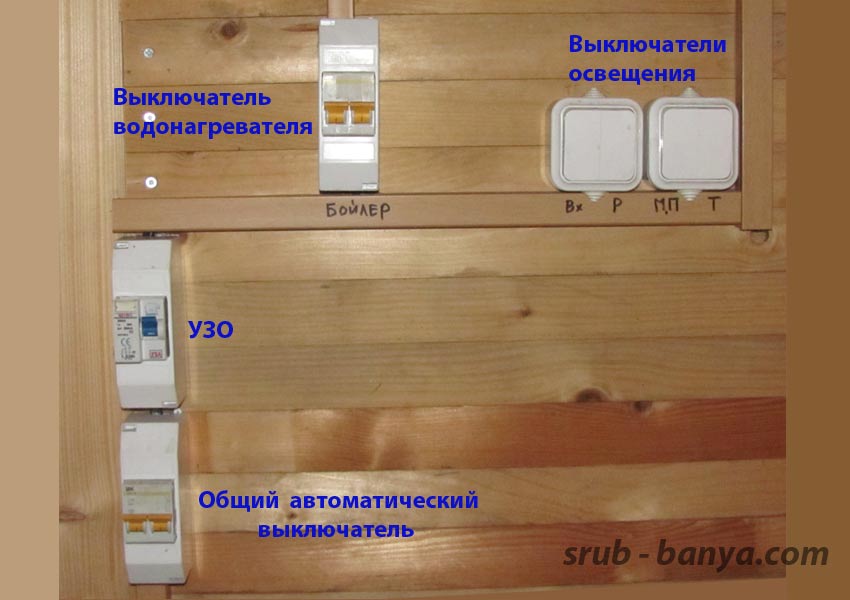

Электрические приборы во входном тамбуре. 2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А. Далее подключается устройство защитного отключения — УЗО.
Автоматический выключатель водонагревателя.
Выключатели освещения. После УЗО — выключатели освещения и водонагревателя. От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке. |

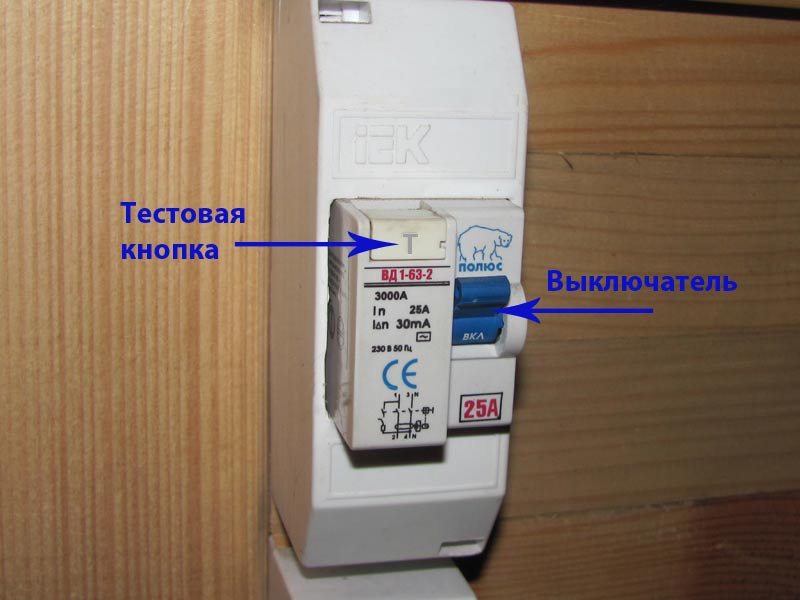

Устройство защитного отключения — УЗО. 3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение. УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Для включения подачи электричества выключатель необходимо перевести в верхнее положение. |
Проводка в пластиковом коробе.

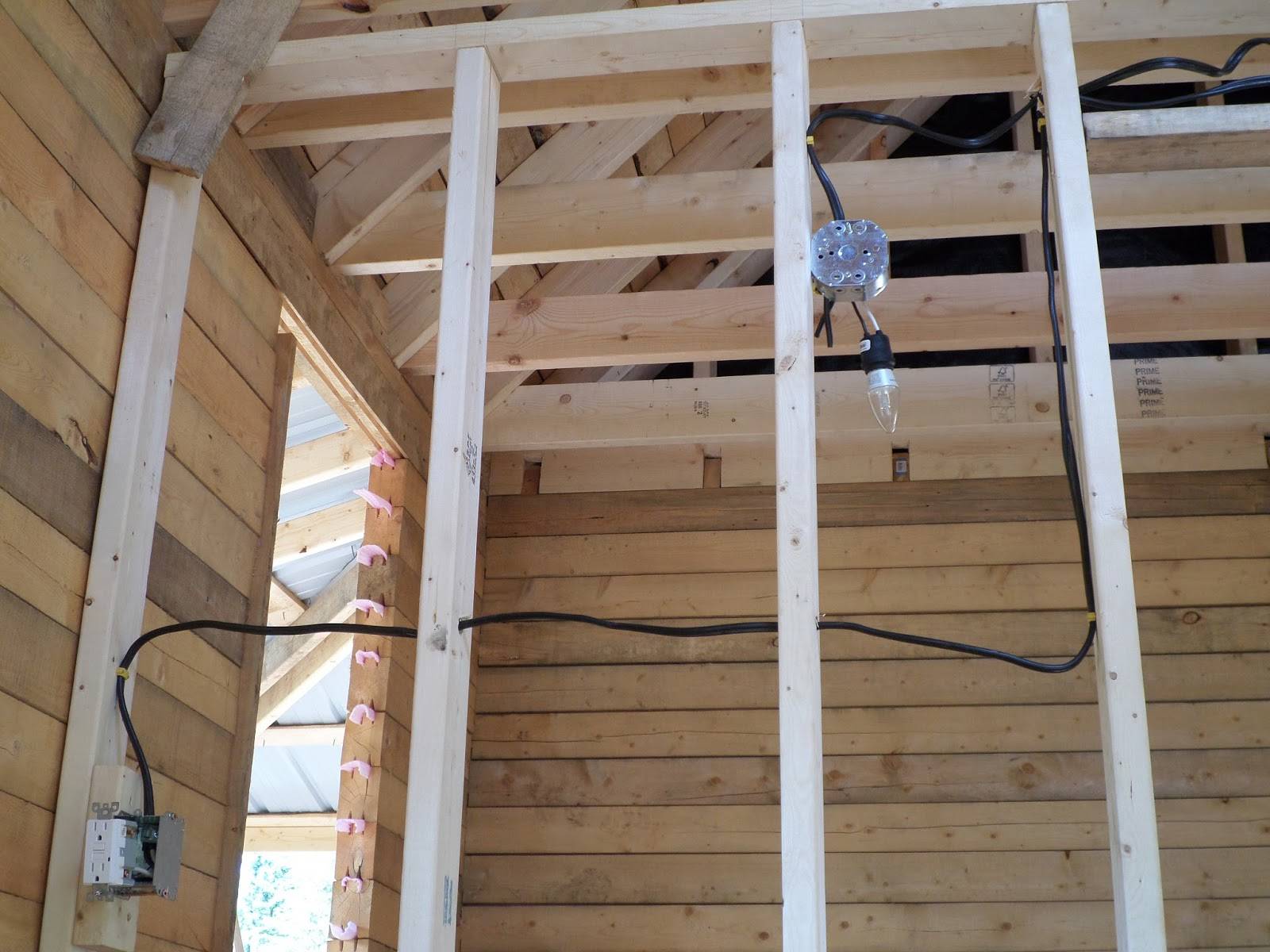

Монтаж проводки. Фото 1.
Монтаж проводки. Фото 2.
Монтаж проводки. Фото 3.
Монтаж проводки. Фото 4. 4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён! Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ). При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку. |

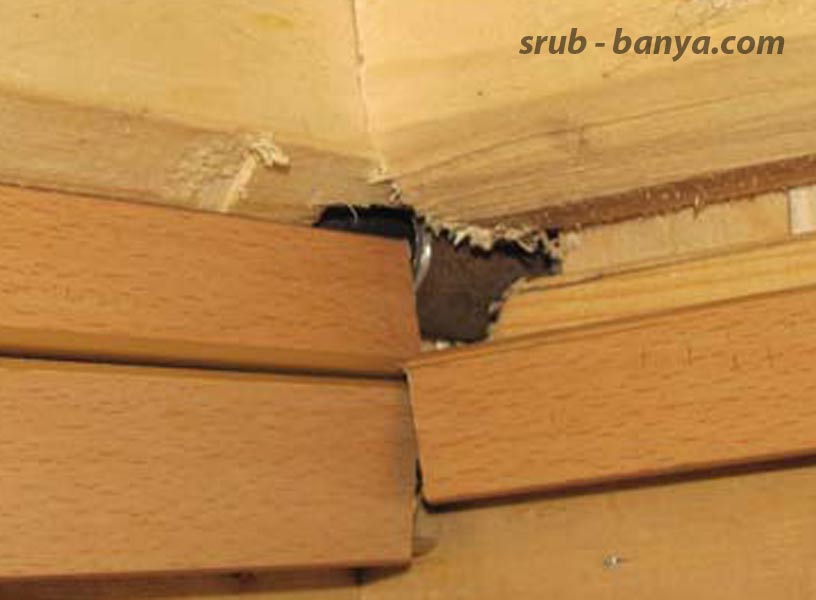

Проход проводки через перегородку — в металлической трубе.
Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты. 5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу. |
6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.
Запрещается прокладывать проводку над печкой.

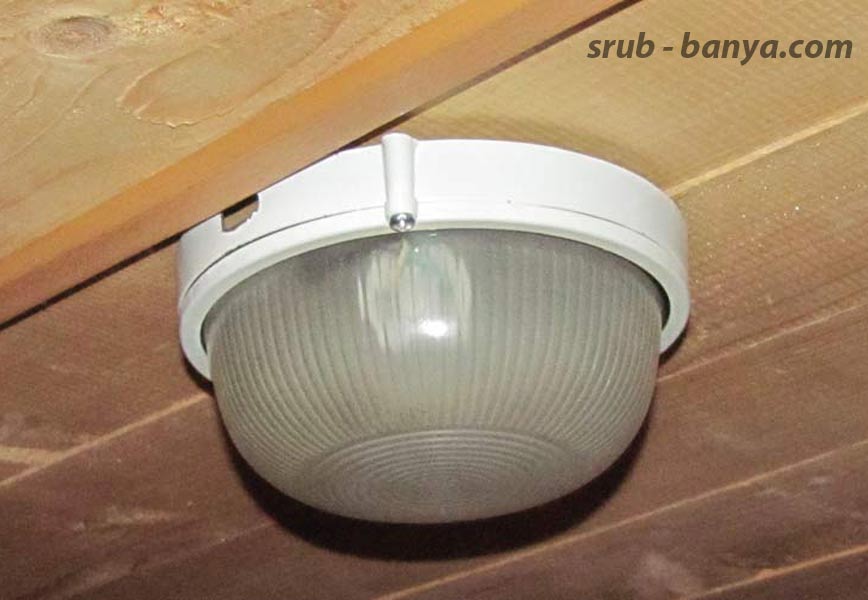

Светильник.
Светильник в парилке. 7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков). Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех. |
Электрические приборы во входном тамбуре. 8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха). Запрещается установка выключателей в мойке и парилке. |
Розетка. 9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала. |
10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.
Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!
Практические рекомендации по монтажу проводки в бане
После того как составление схемы проводки в бане и подготовка к монтажу завершена можно приступать к проведению работ
Важно относиться к процессу со всей осторожностью и, уделяя как можно больше внимания любым деталям.. Своими руками выполнить монтаж электрической проводки можно, но при этом категорически запрещено допускать даже минимальные ошибки. Для создания максимально эффективной и безопасной электрической сети необходимо руководствоваться последним изданием ПУЭ
Не прочитав данный свод правил, приступать к монтажу категорически запрещено
Для создания максимально эффективной и безопасной электрической сети необходимо руководствоваться последним изданием ПУЭ. Не прочитав данный свод правил, приступать к монтажу категорически запрещено.
Своими руками выполнить монтаж электрической проводки можно, но при этом категорически запрещено допускать даже минимальные ошибки. Для создания максимально эффективной и безопасной электрической сети необходимо руководствоваться последним изданием ПУЭ. Не прочитав данный свод правил, приступать к монтажу категорически запрещено.
В бане монтаж электрической проводки лучше всего осуществлять открытым способом, что в ПУЭ значится лишь как допустимая возможность. На практике было доказано, что данный способ является безопасным и очень удобным. Скрытым способом можно монтировать лишь те линии электропроводки, которые запитывают осветительную систему. Речь идет далеко не о скрытом монтаже под обшивочным материалом, а лишь о проведении кабеля через стену по металлической трубке. Преимущество поверхностного размещения кабелей очевидно: их легче ремонтировать в случае повреждения.
Закрепляется проводку при открытом способе монтажа посредством фарфоровых изоляторов, скоб и кабельных лотков. Уменьшить участки, где кабель будет открыт, можно посредством его размещения в гофрированной трубке, европейском плинтусе или пластиковом кабель-канале. Да и размещение линии электрической сети таким способом повышает ее эстетичность.
В случае использования фарфоровых изоляторов стоит закреплять их на бревнах с интервалом не более 40 сантиметров в горизонтальной плоскости. При вертикальном размещении кабеля следует использовать минимум 2 крепления даже если длина кабеля на этом участке очень мала. В последнем случае следует закреплять кабель, поместив крепления на концах участка.
Распределительный щиток с электрической сети является определяющим элементом, поскольку именно в нем будут размещены основные защитные устройства (автоматические выключатели, УЗО, трансформаторы понижения напряжения и пр.). Соответственно монтировать щиток нужно с использованием высококачественных материалов, в целевом назначении которых прописана функция электромонтажа.
В первую очередь речь идет о том, чтобы высокая влажность не оказывала чрезмерного воздействия на данный элемент сети. Монтаж щитка должен осуществлять на максимальном удалении от парилки и душевой. Лучше всего у входа в баню.
Все жилы, выполняющие роль фазы и подключенные к приборам, создающим нагрузку, должны быть закреплены в нижней части автоматов. Распределительный щиток необходимо качественно заземлить.
Опять стоит повторить, что размещать розетки, выключатели и распределительные коробы в парилках и сауна категорически запрещается. Каждый из перечисленных функциональных элементов электрической сети должен быть установлен в предбаннике, либо в комнате для отдыха.
Но при этом они все равно должны иметь категорию изделий, которые допустимы к использованию в условиях помещения с высоким влажностным уровнем. Речь идет об уровне защиты не ниже IP-44 (на каждой розетке и выключателе в обязательном порядке установлены крышки).
Соединяться кабели могут лишь посредством спайки, либо через надежные клеммы. Идеальной является та система, в которой все кабели от распределительного щитка цельные.
Итог
В статье речь идет о том, как провести качественную электропроводку в бане. Все нормы, правила и рекомендации, приведенные в статье, должны быть выдержаны в процессе монтажа. Лучше всего тщательнейшим образом изучить свод нормативов ПУЭ.
Напряжение электрической сети в сауны
Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:
- Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
- Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
- Прокладка в баню силового вводного кабеля;
- Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
- Заземление распределительного щитка;
- Подключение силового кабеля к вводному автомату;
- Укладка проводки открытым или скрытым способом;
- Установка пульта управления электропечи (электрокаменки);
- Подключение розеток, осветительных приборов;
- Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.
Схема распределительного щитка бани
После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.
Для запитки бани или сауны используют три вида напряжения:
- Однофазное сетевое – напряжение 220 используют как источник для подключения бани или сауны с суммарной мощностью всех приборов и освещения не более 10 кВт;
- Однофазное пониженное –напряжением 12-36 В запитывают светильники и светодиодную декоративную подсветку парилки и моечного отделения. Для получения такого напряжения используют специальный понижающий трансформатор типа ЯТП-0,25 220/36В;
Понижающий трансформатор
Трехфазное сетевое – при использовании такого водонагревательного и отопительного оборудования, как электрический конвектор (радиатор), система теплый пол, электропечь или электрокаменка, бойлер, суммарной мощностью более 15-20 кВт, в бане применяют трехфазное сетевое напряжение на 380 В.
Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.
Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:
- Нельзя опускать кабель ниже шести метров до проезжей части;
- Расстояние до пешеходной части не менее 3,5 метра;
- Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
- Вход кабеля в баню должен находится на высоте не менее 2,75 метра.
Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.
Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.
Как использовать этот способ:
- Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
- Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
- Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
- Для ввода в баню применяется стальная втулка;
- Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
- Создается качественное заземление и потребуется установка громоотвода.
Подключение розеток в бане/сауне
Учитывая агрессивные условия саун и бань, к розеткам накладываются существенные ограничения. Так розетки запрещено располагать в помещениях парилок и помещениях для мытья. Они могут использоваться только в комнате отдыха и предбаннике на высоте 90 см. Класс защиты розетки выбираются не менее IP-44. Розетки желательно использовать с крышками. Розетки устанавливаются на стенах в зависимости от того, какая у нас схема проводки в бане/сауне.
