Проводка в деревянном доме своими руками

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
3. Электрокабель.
4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
6. Счётчик.
7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены

В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв

м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Толщина провода, мм.	Провод из меди	Провод из алюминия
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
0,75	8,0	1,8	—	—
1,0	9,0	2,0	—	—
1,2	—	—	8,0	1,8
1,5	12,0	2,6	—	—
2,0	—	—	12,0	2,6
2,5	20,0	4,4	16,0	3,5
4,0	25,0	5,5	20,0	4,4
6,0	32,0	7,0	25,0	5,5
10,0	50,0	11,0	40,0	8,8
16,0	65,0	14,3	50,0	11,0
25,0	95,0	21,0	70,0	15,4

Для деревянного дома подходит трехжильный медный кабель ВВГ

При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Монтируем автоматический выключатель

Автоматический выключатель предназначен для обесточивания дома при коротком замыкании, но при максимальной нагрузке он не срабатывает. Если дом подключен к трехфазной сети, устанавливается трехполюсный выключатель-автомат. Если сеть однофазная — однополюсный, а если заведена фаза и ноль, то двухполюсный выключатель.

Если счетчик опломбирован, автоматический выключатель можно установить перед счетчиком или после него. Если счетчика нет, только после. Устройство защитного отключения, автоматический выключатель, вводной автомат и счетчик располагают в распределительном щитке с заземленным корпусом.

После этого провода можно протягивать по заранее составленной схеме.  Ниже прикладываю схему электрики в деревянном доме своими руками, которой пользовался сам:

Правила соединения проводов

Практический момент – соединение проводов. Оно осуществляется или посредством распределительных/монтажных коробок или напрямую, при помощи клемм или скрутки.

Схема расположения распределительных коробок в местах пересечения горизонтально и вертикально проложенных проводов. Назначение РК – объединение потребителей в группы или отдельные линии. Это позволяет более экономно расходовать кабель и упрощает процесс монтажа

Прятать распредкоробки под штукатурку или обои рискованно – для ремонта придется удалять облицовку. В связи с этим некоторые электрики реализуют другой способ соединения проводов – с монтажными коробками для розеток и выключателей.

Преимущество такого способа состоит в свободном доступе к местам соединений, минус – в увеличенном расходе кабелей.

Для соединения проводов в розеточной линии применяют термоусадку, для монтажа осветительной сети – клеммы Wago с пружинным механизмом.

Кроме того, многие используют клеммные колодки, опрессовку и традиционную пайку.

Рассмотрим порядок опрессовки гильзами:

Это один из простейших и эффективных способов самостоятельного монтажа проводов, для осуществления которого необходимы пресс-клещи, гильзы по размеру, горелка и термоусадочный материал.

Подробный разбор способов соединения проводов мы рассмотрели здесь.

Сооружение электрощита

Это важный этап укладки электропроводки, так как часто возникает необходимость обесточить помещение частично или полностью на некоторое время. Сделать это без труда поможет электрощиток с автоматами. Также он уберегает от поражения током, ведь при коротком замыкании срабатывает автомат и отключает ток от линии. В нем вы установите электросчетчик, чтобы не выносить его отдельно на дом и не портить экстерьер, автоматы, подводку заземления, шины.

Особое внимание нужно уделить вводному автомату, так как его установить надо согласно максимальному лимиту электроэнергии. Правильный подбор могут сделать специалисты компании, с которой вы заключаете договор на поставку электроэнергии

К примеру, на обычный вводной кабель в 2.5 квадрата нужно будет поставить автомат на 5.8 кВт – это стандартный расчет. Автоматы желательно устанавливать так, чтобы пользоваться можно было интуитивно. То есть, по порядку или с условными обозначениями каждого помещения. Лучше всего, установить их разного цвета, чтобы потом не путаться. Щит сооружают при входе в помещение или в специальной подсобной комнате, если такая имеется в доме. Согласно СНиП, помещение для электрощита не следует загромождать большими предметами, подход к нему должен быть всегда открыт.

Если вы сделаете все согласно инструкции, ваша проводка будет не только эффективной и долговечной, но и безопасной для вашей жизни, имущества.

Установка щитка

Щиток представляет собой начальную точку, к которой подводится извне силовой электрокабель, а затем электричество распределяется по всем помещениям. Он представляет собой короб из пластика или металла с посадочными местами под счетчик, главный и дополнительные автоматы, защитные устройства. Нормы не оговаривают размер корпуса. Рекомендуется брать его с запасом, чтобы иметь возможность при ремонте, расширении, модернизации сети поставить дополнительные элементы. Для частного владения достаточно щитка на 12-15 модулей. Обычно его размещают в коридоре, вертикально, на высоте, удобной для обслуживания (около 1,5 м от пола). Основа щитка должны быть несгораемой, например, металлический лист.

Запрещено располагать щиток под санузлом, ванной комнатой, другим помещением, которое может привести к затоплению. От труб горячего и холодного водопровода следует отступить минимум 0,5 м. Если в помещении проходит газопровод, расположена обвязка жидкотопливного котла, в нем нельзя размещать щиток.

Первым делом монтируют корпус щитка. Затем действуют поэтапно:

• заводят вводной кабель;
• подсоединяют его к вводному автомату;
• монтируют счетчик;
• устанавливают на дин-рейке автоматы разных групп, монтируют реле напряжения;
• зажимы электроприборов соединяют одножильным кабелем.

При устройстве щитка следят за качеством болтовых соединений. Плохой контакт приводит к возгоранию.

Закончив монтаж электропроводки своими руками в деревянном доме в щитке, необходимо маркером подписать все модули, обозначить их группы. Схему подключения рекомендуется продублировать на дверце щитка.

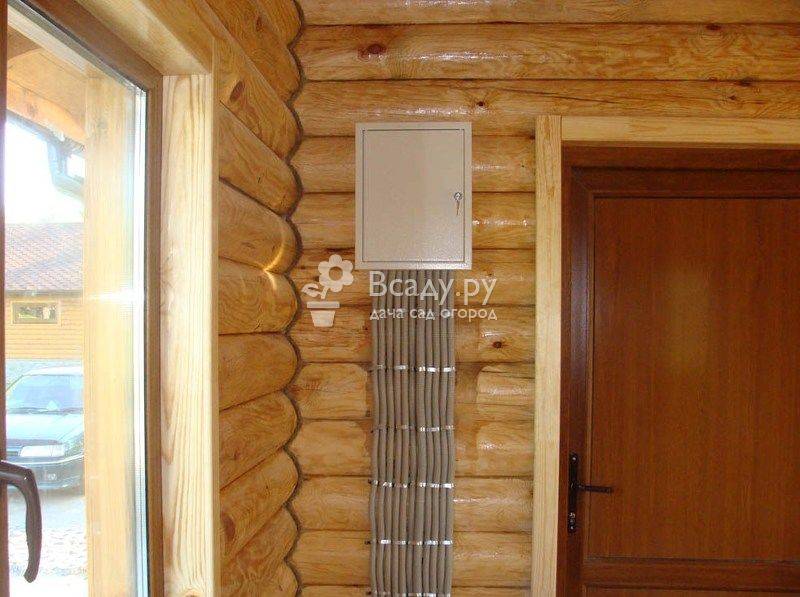

Установка щитка

Устройство электропроводки в деревянном доме: правила внутренней прокладки кабеля

Если проектом предусмотрена открытая разводка, следует отметить несколько способов ее монтажа:

• керамические ролики для открытой проводки — такой способ удобен для прокладки провода по стене из бревен. Уместен будет в ретро-интерьере;
• металлотрубы — такой способ надежно защищает домостроение от пожара. Трубы олжны быть заполнены проводом не более чем на 40%. Рекомендуется применять медный провод, который легко гнется;

Металлическая гофрированная труба используется для безопасной разводки электрокабеля.

• кабель-каналы из пластика — каналы крепятся к стене, можно подобрать пластиковые каналы различной расцветки под стать отделке стен;
• плинтус со специальным каналом (желобом) — при этом способе в каналах плинтуса устанавливаются фиксаторы для крепления провода;
• крепление скобами — подбираются пластиковые скобы по размеру сечения провода. Такой способ чаще всего применяют для разводки в хозяйственно-технических помещениях из-за малопривлекательного вида.

На заметку! Все проходы электропровода из комнаты в комнату сквозь стену должны обустраиваться металлическими несгораемыми гильзами, через которые протягивается кабель.

В некоторых случаях кабель прокладывают под полом из досок, используя металлические трубы.

Открытая проводка в стиле ретро часто используется в деревянных домах.

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

• по схеме электропроводки – наиболее точный;
• по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Сечение кабеля (мм2)	Монтаж открытым способом	Монтаж в трубе
Медная	Алюминиевая	Медная	Алюминиевая
Ток (A)	Мощность (кВт)	Ток (A)	Мощность (кВт)	Ток (A)	Мощность (кВт)	Ток (A)	Мощность
220 В	380 В	220 В	380 В	220 В	380 В	220 В	380 В
0,5	11	2,4	—	—	—	—	—	—	—	—	—	—
0,75	15	3,3	—	—	—	—	—	—	—	—	—	—
1,0	17	3,7	6,4	—	—	—	14	3	5,3	—	—	—
1,5	23	5	8,7	—	—	—	15	3,3	5,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14	3	5,3
2,5	30	6,6	11	24	5,2	9,1	21	4,6	7,9	16	3,5	6
4,0	41	9	15	32	7	12	27	5,9	10	21	4,6	7,9
6,0	50	11	19	39	8,5	14	34	7,4	12	26	5,7	9,8
10,0	80	17	30	60	13	22	50	11	19	38	8,3	14
16,0	100	22	38	75	16	28	80	17	30	55	12	20
25,0	140	30	53	105	23	39	100	22	38	65	14	24
35,0	170	37	64	130	28	49	135	29	51	75	16	28

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

• провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
• кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34
«… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3
«Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Сечение кабеля (кв. мм)	Сила тока (A)	Мощность (Вт)	Номинал автомата (A)
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

Скрытая проводка

Нормами ПУЭ-6 предусмотрено, что скрытая проводка в деревянном доме может быть проложена непосредственно внутри конструктивных элементов здания (стена, пол, перекрытия, фундамент), в перекрытиях деревянного пола, а также под съемным брусом. Скрытая электропроводка в доме может быть выполнена в нескольких способах – помещение кабеля в гибкие защитные рукава, трубы, коробы, в полых строительных конструкциях или замкнутых каналах. Также укладывание проводки может быть выполнено в штробленой борозде, которую замазывают специальной штукатуркой, или создание «монолита» в различных строительных конструкциях при их изготовлении на заводе.
Начинать монтаж скрытой проводки в деревянном здании рекомендуется с использованием для защиты помещения металлических рукавов или труб. Придерживаясь таких правил, можно избежать последствий искрения проводки, перегревания кабелей от излишней нагрузки в сети.

Обычно скрытая проводка прокладывается за деревянным брусом стен или пола. Необходимо, чтобы защитные элементы были минимально уязвимы для коррозии. Для этого нужно предварительно прокрашивать конструкции устойчивой краской, чтобы снизить вероятность ржавления и увеличить срок эксплуатации, или использовать трубы из специального материала – нержавейка (дорогая и надежная), оцинковка.

После того как трубы и рукава били подрезаны по необходимой длине на их концах остаются острые железные заусеницы и кромки, чего нельзя допускать при укладывании кабеля. Так как эти кромки могут повредить оплетку шнура их нужно зачистить точильным камнем или напильником. Можно использовать специально предназначенные пластиковые заглушки.

Если электропроводка в доме будет делаться под деревянным полом, тогда нужно поднять несколько брусков для более удобного укладывания рукава или трубы. В местах выхода проводки для подключения фурнитуры нужно сделать сверление в брусе. Провода, выходящие из основной линии можно поместить в медную трубку и утопить в стену. Медь достаточно гибкая, устойчива к коррозии и хорошо подходит для того, чтобы продолжить дальнейшие монтажные работы, однако этот материал достаточно дорогой. Если электрические кабеля будут утапливаться в стену, тогда для этого необходимо использовать дрель и перфоратор. В данном случае брус не убирается, а в нем высверливается продольная ложбина, куда в будущем будет укладываться провод.

По ГОСТ и ПУЭ существует стандарт для проведения электролинии в помещениях с перепадами температур. Если в деревянном доме не будет поддерживаться стабильная температура, соответствующая сезону, тогда трубы с кабелем нужно размещать под небольшим уклоном. Это связано с тем, что в таких домах может скапливаться конденсат, чего нельзя допустить. Небольшой уклон позволит накопившемуся конденсату постепенно стекать в нижнюю часть трубы и постепенно испаряться.
Так как в деревянных домах нет смысла использовать штукатурку, то проводка размещается обычно пол деревянным брусом пола или между перегородками стен, где есть углубления.

Розетки и осветительное оборудование

В местах, отмеченных для монтирования выключателей и розеток, нужно провести вырезку гнёзд для установки специальных металлических коробок. Технология установки включает в себя крепкую связь кабелей и коробки.

Открытая электропроводка является более безопасной

Одно из главных правил, предполагающее монтаж электропроводки: все элементы обязаны надёжно контактировать друг с другом. Самыми качественными способами крепления являются сварка или пайка. Этот вариант не подвержен коррозии, механических воздействиям и обеспечивает крепкий и долговечный контакт.

Кроме того, монтаж электропроводки предполагает использование медных труб. Если применяются изделия из меди, то их концы развальцовываются. В случае стальных труб применяются гайки, завинчивающиеся на специально нарезанную резьбу. Металлические коробки должны иметь соответствующий защитный класс, чтобы исключить попадание воды и пыли внутрь коробки.

Меры безопасности для деревянного дома

Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:

• некачественное соединение жил (такие контакты потом начинают греться);
• использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
• неиспользование металлических гильз и распределительных коробок;
• применение несоответствующих требованиям кабелей;
• неправильный подбор сечения жил и параметров защитных приборов;
• использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.

Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.

Использовать пластиковые рукава запрещено

Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.

Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.

При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

• Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
• Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
• Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
• Установка розеток, источников света, выключателей и другого необходимого оборудования;
• Монтаж и подсоединение заземления, а также устройства защитного отключения;

Без хорошего заземления не защитить дом от неприятностейИсточник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Короб распределения должен находиться в доступном местеИсточник karkasdomproekt.ru

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

• Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
• Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
• Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

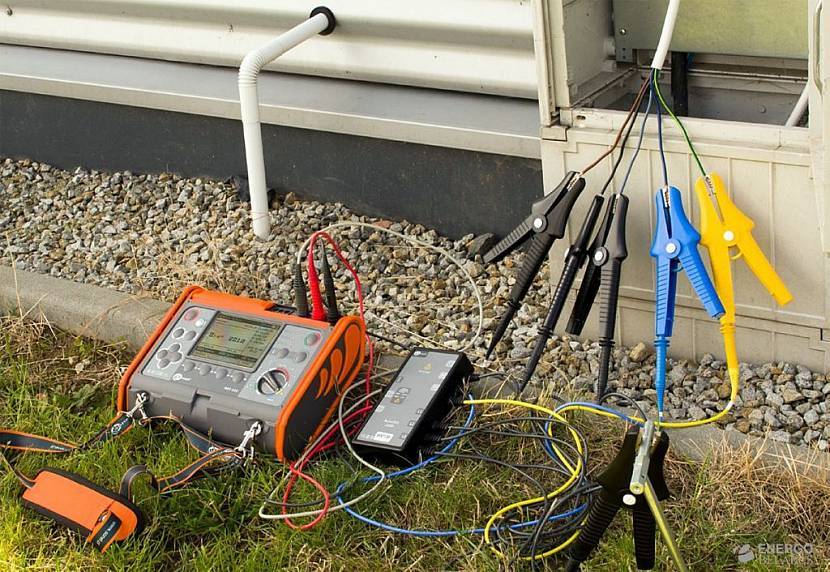

Проверка сопротивления изоляции проводки снизит вероятность возгоранияИсточник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.

Виды разводки сети

Перед началом монтажа важно определиться с разводкой электропроводки в брусчатом доме. Разводку разделяют по способам крепления:

• наружная (скрытая);
• кабель-канальная;
• внутренняя (открытая).

Установить открытую электропроводку в брусчатом доме – это не просто протянуть провода по стенам и закрепить их. Между стеной и проводом должна быть изоляция.

Открытая проводка в деревянном доме – это когда провода не прячут внутри стен, а оставляют их снаружи, как часть интерьера. Такой способ монтажа, кстати, самый безопасный

Делают ее с помощью изоляционной ленты, трубки ПВХ, термоусадочной трубки или клеммы. Самый надежный вариант – последний (клеммы), самый доступный – изоляционная лента.

Кабель-канальная проводка– один из типов открытой конструкции. Для нее нужно приобрести металлические короба или электротехнические плинтусы, где будет спрятан кабель от посторонних глаз. Получается, проводки не видно, но доступ к ней открыт в любое время суток. Эта конструкция надежнее и функциональнее предыдущей, хотя бы потому, что проводки спрятаны от домашних питомцев и маленьких детей. Электропровода можно пускать по низу стен.

Скрытая или внутренняя проводка в брусчатом доме продумывается еще на этапе возведения объекта, тогда как внешнюю и кабель-канальную можно выполнить уже после завершения строительных работ.

Скрытую проводку в деревянном доме монтируют еще на этапе возведения здания. Внутри стен устанавливают специальные металлические трубки, куда и прячут провода

Внутри стен при внутреннем варианте монтажа «прячут» металлические трубки диаметром до 15 сантиметров. Эксперты называют такой способ трудоемким и опасным, потому что в процессе эксплуатации сети может произойти давление на металлическую трубку. Она деформируется и, вероятно, заденет кабель. Случится короткое замыкание. Найти локализацию будет проблематично, ведь проводка скрыта, доступ к ней ограничен.

Правила электрической разводки

Итак, правильно проведенные работы по электромонтажу зависят от выполнения требования одного документа – это «Правила Устройства Электроустановок» или короче ПУЭ. По сути, это пошаговая инструкция к применению. В этом документе все разложено по полочкам. Что из этих правил поможет правильно провести монтаж электропроводки в частном доме своими руками?

• Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
• Розетки устанавливаются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной производится установка влагозащищенных образцов.
• Выключатели необходимо крепить на высоте 60-150 см, при этом придется учитывать ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь открывается налево. То выключатель устанавливается с правой стороны от входа.

Высота установки выключателей

• Провода можно прокладывать только горизонтально или вертикально. При этом существуют определенные расстояния от смежных поверхностей, труб или несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, или 15 см от базовой поверхности потолка. От пола в пределах от 15 до 20 см. вертикальные контуры: от оконных и дверных проемов не меньше 10 см, от газовых труб – 40 см.
• В независимости от того, какая проводка будет прокладываться (скрытая или открытая), необходимо следить за тем, чтобы кабель не прижимался к металлическим частям конструкции.
• Если по одному контуру прокладываются сразу несколько проводов, то их прижимать друг к другу противопоказано. Минимальное расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру или короб.
• Соединять между собой алюминиевый и медный провод запрещено.
• Контуры заземления и зануления соединяются только болтовыми крепежами.

Как видите, правила не очень сложные, поэтому сделать проводку правильно своими руками, не составит большого труда.

Открытая проводка

Правила монтажа и варианты прокладки

Теперь давайте рассмотрим правила прокладки и монтажа электропроводки в деревянном доме своими руками. После выполнения и согласования проекта производится разметка мест установки диммеров, осветительных приборов, розеток, щитов, выключаткелей и маршрутов прокладки кабелей.

Трассы прокладывают кратчайшим путем, строго горизонтально или вертикально, все повороты выполняют под прямым углом

Важно, чтобы трассы кабелей не мешали установке мебели и оставались доступными для осмотра.счетчикзаземление

Открытый

Существует три способа монтажа открытой (наружной) электропроводки в деревянном доме:

• На скобах;
• На изоляторах;
• В кабель-каналах.

Прокладка проводки в кабель-каналах – оптимальное решение для домов с гладкими стенами. При таком способе монтажа обеспечивается простота добавления или замены участка провода, создание новых ответвлений, достаточное охлаждение кабеля во время эксплуатации

При выборе кабель-канала важно помнить, что пространство канала не должно заполняться полностью

Примерно 40% пространства остается свободным, в противном случае отвод тепла от проводов будет сильно затруднен. Перегрев проводки может привести к повреждению изоляции, короткому замыканию и возгоранию.

В продаже есть кабель-каналы под цвет дерева, то есть проводка не будет бросаться в глаза.

Монтаж проводки на изоляторах (например, ретро-проводка) распространенное решение в деревянном доме из оцилиндрованного бревна. К стене сначала крепят пластиковые или керамические изоляторы, а на них устанавливают двойной витой шнур.

При таком способе монтажа обеспечивается достаточное охлаждение кабеля во время эксплуатации. На практике монтаж на изоляторах часто комбинируют со скрытым монтажом. Эстетика ретро-проводки довольно своеобразна, но ее несомненное преимущество – свободный доступ к любому участку.

Монтаж на скобах в жилых помещениях применяется крайне редко в силу неэстетичности.

Скрытый

Монтаж скрытой проводки в деревянном доме – процесс трудоемкий и технически сложный. Скрытые коммуникации закладывают в процессе возведения дома. Кабели заключают в металлическую трубу, медную или оцинкованную. С точки зрения надежности системы медные трубы предпочтительнее, так как они не подвержены коррозии.

Кроме этого они легче поддаются резке, гибке и обработке срезов. При выборе защитной оболочки соотношение свободного пространства и диаметра кабелей должно составлять не менее 4:6.

Каждый срез необходимо тщательно зачистить и отшлифовать, чтобы случайно не повредит изоляцию провода при протяжке.

Все соединения проводов выполняют в распределительных коробках с помощью СИЗ. На вводе в распределительную коробку рекомендуется оставлять запас провода примерно 20 см для подстраховки на случай необходимости ремонта или перемонтажа.

В процессе электромонтажа скрытой проводки в деревянном доме каждый отрезок провода после протягивания в трубу необходимо прозвонить, чтобы исключить вероятность монтажа случайно поврежденного шнура, замкнутого на оболочку. Подъемы к точкам подключения выполняются через специальные отверстия. Сквозные проходы через стены выполняют через стальные гильзы.

Металлические оболочки обязательно заземляют.

Предлагаем вашему вниманию посмотреть видео-обзор, как правильно и грамотно сделать монтаж и проложить скрытую эл проводку в деревянном доме своими руками:

Установка фурнитуры

Для установки в деревянных домах рекомендуется фурнитура повышенной пожаробезопасности. Все выключатели, розетки и прочие устройства в местах соединения проводов устанавливают на негорючих подкладках толщиной не менее 10 мм.

Испытание проводки

Закончив монтаж, заказчику необходимо пригласить сотрудников электротехнической лаборатории. Цель проверки — замеры сопротивления системы в целом, сопротивления заземления и проверка всей автоматики: УЗО, автоматических выключателей, счётчика расхода тока. Если все параметры соответствуют норме, заказчик получает на руки протокол, подписанный ответственным лицом. Этот документ предъявляется в обслуживающую компанию при заключении договора на снабжение объекта электроэнергией.

После окончания работ необходимо пригласить специалиста для проверки системы и получения протокола испытаний электропроводки

При самостоятельном выполнении мероприятий по установке проводки важно соблюдать меры личной безопасности. Поражение электрическим током способно причинить непоправимый вред здоровью, стать причиной смерти

Монтаж осуществляется только при отключённом питании электросети. Ввод оборудования в эксплуатацию проводится в присутствии уполномоченного представителя проектной организации.
