Модификации и технические характеристики счетчиков электроэнергии «Энергомера»

Принцип работы и конструкция

Корпус счетчика изготовлен из пластмассы. После монтажа прибора на нем должна быть установлена пломба с проверочным оттиском. Эта процедура должна проводиться сотрудниками организации-поставщика электрической энергии либо энергосберегающей компании.

Перед приобретением аппарата, стоит изучить технические характеристики счетчика ЦЭ6803 В. Устройство предназначено для работы в сети с частотой от 50 до 60 Гц. Показатель номинальной силы тока составляет 5 А, а максимальной — 60 А. Все остальные параметры можно найти в паспорте ЦЭ6803 В.

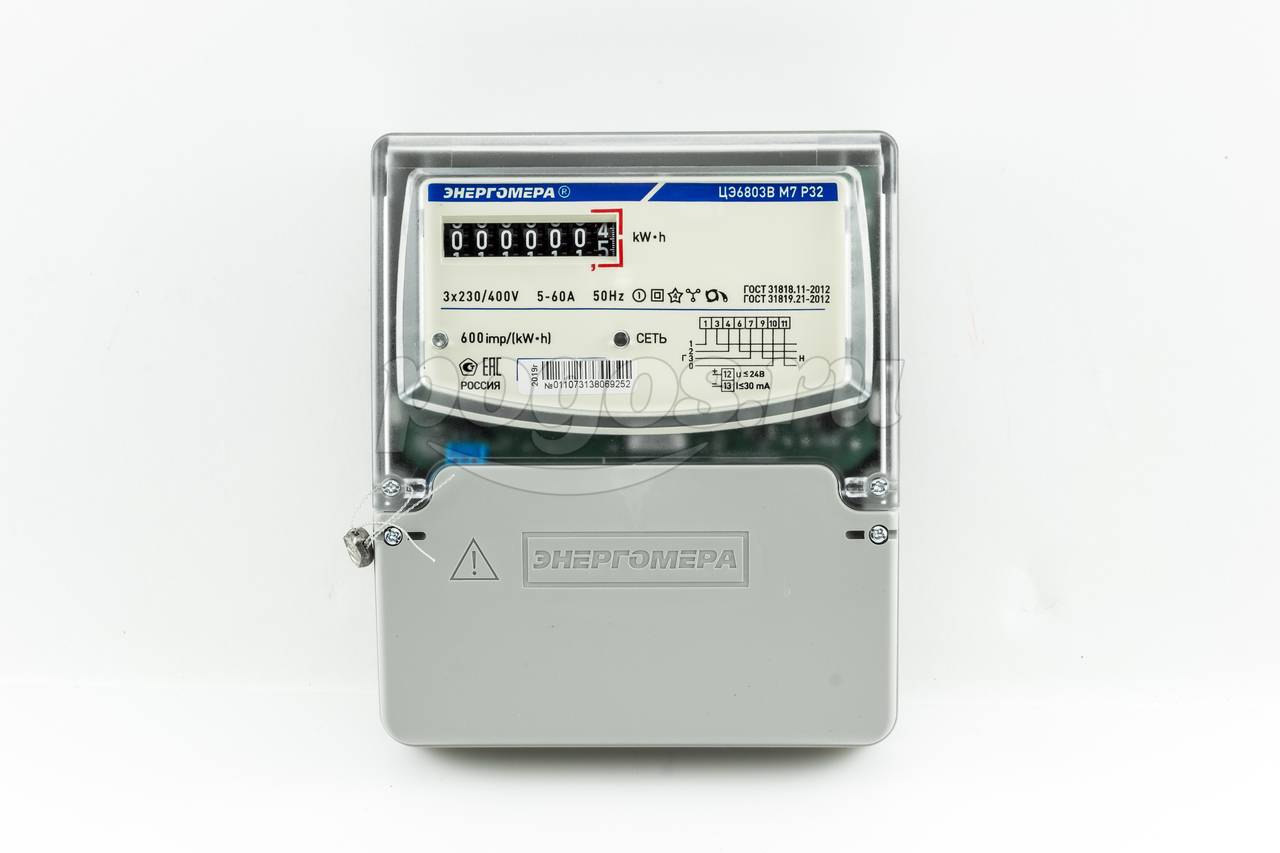

Счетчик ЦЭ6803В — установка и подключение
Помимо того, что модели ЦЭ6803в различаются по техническим характеристикам, они имеют разное крепление. Способ крепления отражён в маркировке следующим буквенно-цифровым кодом:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Видео Следует также придерживаться ряду общепринятых правил необходимо проверить отсутствие сколов трещин на приборе, а также наличие пломб на корпусе прибора, которые установили производители. Спрашивайте, я на связи!

Подключение прибора

Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.

Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.

Схема включения универсальна и подразумевает подсоединение 4 проводников:

• 1- вход фазы (сеть);
• 3 — выход фазы (нагрузка);
• 4 — вход нуля (сеть);
• 5(6) — выход нуля (нагрузка).

Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:

• отключить питание на вводном кабеле;
• установить на распределительный щиток счетчик, вводные и нагрузочные автоматы защиты сети;
• зачистить концы вводного кабеля;
• подать напряжение и определить при помощи индикаторной отвертки фазный провод и пометить его;
• вновь отключить питание;
• зажать вводные провода в клеммах колодки в соответствии со схемой;
• подключить провода нагрузки;
• подать питание;
• проверить наличие напряжения на выходе счетчика;
• подключить нагрузку и убедиться в том, что показания счетчика увеличиваются пропорционально нагрузке.

  Устройство и принцип действия силовых трансформаторов

Каждая клемма имеет 2 винта. Длина снимаемой изоляции должна быть такой, чтобы оголенный проводник не выходил за пределы клеммы, и изоляция не попадала под винты.

Сначала затягивают верхний винт, а затем, убедившись, что провод зажат прочно, затягивают нижний.

При использовании многожильного провода необходимо обжать концы специальным наконечником или облудить и пропаять жилы.

Счетчик Энергомера СЕ 101 не будет работать в случае преднамеренного или случайного неправильного подключения.

Современная электропроводка характеризуется наличием 3 проводников, один из которых служит для подключения заземления. Данный провод не используется в схеме включения электрического счетчика. Провод заземления можно определить по желто-зеленому цвету изоляции.

На что обратить внимание при покупке

Если все же вы решились приобрести и установить счетчик электричества за свой счет, тогда обратите внимание на следующие параметры:

• Тип конструкции. Механический или электронный. Механический дешевле, но менее точный. Электронный дороже, но точнее и может быть многотарифными, позволяющим экономить в дальнейшем.
• Межповерочный интервал. Для механического хороший показатель – 16 лет, для электронного – 8 – 10 лет.
• Бренд. Популярны «Инкотекс» («Меркурий»), «EKF», «Тайпит» («Нева»). В среднем, цена на однофазные однотарифные счетчики не превышает 1000 – 1100 руб. Цена на четырехфазные начинается от 2000 – 2500 руб.

Сколько стоит поверка

Сумма за поверку электросчетчика зависит от выбранного учреждения, её срочности и типа электросчётчика:

• индукционные однофазные счетчики – от 650 руб.
• электронные однофазные счетчики – от 720 руб.
• трехфазные индукционные электросчетчики – от 750 руб.
• трехфазные счетчики электронного типа – от 820 руб.

Стоимость услуги актуальна для проведения работы в лаборатории. Не включает в себя расходы по снятию прибора и его доставке.

Срок проведения составляет около двух недель.

Есть возможность заказать ускоренную поверку, но сумма оплаты за процедуру возрастет:

• в течение 5 дней – плюс 25% к сумме;
• 3 дня – плюс 50%;
• 1 день – плюс 100% к оплате.

Что касается поверки на дому, то цена за нее будет выше. Обычно сюда включена стоимость доставки необходимого специального оборудования. Однофазный счетчик обойдется в 2 500 рублей, трехфазный – в 3 500 руб. Если мастер приехал, а диагностика по каким-либо причинам не проводилась, владельцу придется оплатить 1000 рублей за ложный вызов. Если поверка состоялась, за выданный дубликат, подтверждающий ее проведение, требуется доплата 1000 рублей.

Для юридических лиц конечная сумма за все услуги возрастет на ставку НДС.

Поверка без снятия прибора хоть и дорогостоящая, но зато менее хлопотная процедура.

Какой электросчетчик лучше поставить в квартире?

Теперь посмотрим, как следует рассуждать покупателю счетчика:

Конструкция и точность

Если в жилище электроэнергия используется в умеренных количествах, вполне подходящим окажется самый простой механический счетчик.

Устанавливать в таких условиях электронный прибор нецелесообразно, так как экономия, которую он обеспечит за счет более высокой точности, не окупит разницу в цене.

Совсем иное дело, если электричество используется интенсивно. В этом случае погрешность индукционного счетчика, если она будет направлена в сторону завышения, обойдется очень дорого и электронный вариант окупится за несколько месяцев.

Стандартный ряд классов точности: 0.5, 0.7, 1.0, 2.0. Согласно новым ПУЭ класс точности «2.0» является минимально допустимым, поэтому старые счетчики с классом точности «2.5» сегодня применять нельзя. Чем более точным является прибор, тем дороже он стоит, так что при выборе, опять же, нужно учитывать объемы потребления электроэнергии.

Обратите внимание! Электронные модели также делятся на более и менее точные. Эта характеристика называется «классом точности» и обозначается числом в кружочке. Число — это погрешность в процентах

Число — это погрешность в процентах.

Какой электрический счетчик лучше поставить в квартире? Тарифность приборов

Переход на многотарифный учет нужно тщательно обдумать и просчитать, так как с ним не все так однозначно.

Дело в том, что ночью стоимость энергии действительно будет намного ниже обычной однотарифной, но зато днем или в пиковые часы — выше.

Если пользователь, живущий в стандартной квартире со стандартным набором бытовых приборов и ведущий дневной образ жизни, решит перейти на многотарифную схему, он, скорее всего, станет платить больше, чем платил при однотарифной.

Другое дело, если он готов перенести на ночное время, к примеру, стирку и нагрев воды в бойлере (утром водонагреватель выключается) — тогда переход на многотарифную сетку наверняка будет выгодным.

Особый интерес многотарифная схема представляет для лиц, использующих электрическое отопление. Если установить т.н. теплоаккумулятор, представляющий собой большую емкость с теплоносителем, то электрокотел можно будет эксплуатировать только ночью и в этом случае переход на многотарифную сетку позволит сэкономить ощутимую сумму.

Обратите внимание! Тарифные планы на электроэнергию в различных регионах отличаются, поэтому перед проведением расчетов нужно уточнить, с какими ценами придется иметь дело именно вам.

Как выбрать электросчетчик для квартиры по номинальному току?

Подбор счетчика по номинальному току следует осуществлять с учетом этой же характеристики вводного автоматического выключателя (ВА).

Номинальный ток счетчика должен быть как минимум равным номинальному току ВА, но лучше, если он будет на одну ступень выше.

Дело в том, что ВА срабатывает не мгновенно, а через определенный, хоть и чрезвычайно короткий, промежуток времени.

Представим, что мы установили счетчик с тем же номинальным током, что и у ВА, и в сети случилась перегрузка. За то время, пока ВА отключится, через счетчик будет протекать ток выше номинального, а это может вывести его из строя или сократить срок службы. Если же номинальный ток счетчика будет на ступень выше по сравнению с ВА, то он будет практически застрахован от перегрузок.

Что делать, если вводный ВА также еще не приобретен и вы вообще не знаете, какой силы ток можно пропускать в домашнюю сеть? На самом деле ее максимальное значение определяется только выносливостью проводов, которая, в свою очередь, зависит от площади их поперечного сечения.

Ниже размещены таблицы зависимости максимально допустимой силы тока от площади сечения для проводов – медных и алюминиевых:

Какие счетчики электроэнергии лучше для квартиры в зависимости от силы тока?

Таблица 1: медные жилы проводов и кабелей

Сечение токопроводящей жилы, мм2	Однофазная сеть (220 В)	Трехфазная сеть (380 В)
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4,0	38	8,3	30	19,8
6,0	46	10,1	40	26,4

Таблица 2: алюминиевые жилы кабелей и проводов

Сечение токопроводящей жилы, мм2	Однофазная сеть (220 В)	Трехфазная сеть (380 В)
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4,0	28	6,1	23	15,1
6,0	36	7,9	30	19,8
10,0	50	11,0	39	25,7

Как видно, допустимое значение силы тока зависит от сечения провода и фазности подключения.

Способ установки

Тут все зависит от того, где именно вы хотите расположить прибор. Отметим только, что форм-фактор «под DIN-рейку» можно считать более предпочтительным в силу его универсальности: при помощи специальной планки такой счетчик можно зафиксировать и на плоской поверхности.

Технические характеристики счетчиков

Максимальная токовая нагрузка

Приборы учета электроэнергии разделяются на классы по силе тока. Чтобы выбрать подходящий, стоит учесть реальные потребности в электроэнергии. Однофазные счетчики обычно имеют диапазон токовой нагрузки от 5 до 80 ампер. Трехфазные могут справляться с нагрузкой до 100 ампер.

Класс точности электрического счетчика

Класс точности показывает максимальную погрешность измерения прибора. Этот показатель установлен законодательно. Прибор учета электроэнергии в квартире или доме должен иметь класс точности не выше 2,0.

Счетчики с неподходящим классом точности больше не производятся, поэтому установить их не получится. Но если у вас уже стоит счетчик с запрещенным классом точности (например, 2,5), то вы можете использовать его, пока он не сломается или не подойдет к концу срок его службы.

Способ монтажа на din-рейку или на панель

Также устройства различают по способу монтажа. Выпускаются два варианта приборов:

1. С крепежом на din-рейку.
2. С крепежом болтами на панель.

Выбирать тип крепежа нужно исходя из шкафа или электрощитка, куда его нужно будет установить. В электрощитах старого образца используется монтаж под болты. В этом случае счетчик крепится с помощью трех винтов, сложностей с монтажом обычно не возникает.

В современных электрощитах используется din-рейка. Установка в этом случае становится еще проще: на приборе есть специальный паз с защелкой фиксатором.

Габаритные размеры счетчика

Почти все современные счетчики имеют малые габариты и легкий вес. В среднем они имеют размер около 14х20 см. Этот критерий при выборе счетчика следует рассматривать в последнюю очередь. Да, внешний вид играет не последнюю роль, но все-таки куда важнее функциональность и точность прибора.

Дата выпуска счетчика и межпровероверочный интервал

После сборки счетчики проверяют на точность измерений. После этого, если все работает в соответствии с нормами, на прибор ставят пломбы, где обязательно указывается дата поверки.

При покупке следует проверить дату на пломбе. Счетчики можно устанавливать без дополнительной поверки точности измерений только в течение определенного времени: однофазные – в течение двух лет, трехфазные – одного года. Если счетчик будет просрочен, то нужно будет отдавать его на внеплановую проверку, а это лишние траты.

Также производители устанавливают межпроверочный интервал для приборов учета, его тоже лучше уточнить при покупке. Обычно на индукционных счетчиках такой интервал больше (может достигать 16 лет), чем у электронных.

Популярные вопросы

Кто оплачивает установку умных счетчиков?

Установкой и подключением в случае замены старого устройства на новое занимаются энергосбытовые компании региона. Расходы на замену и обслуживание будут включены в итоговый счет за электричество.

Можно ли отказаться от установки новых приборов?

Отказ возможен только в том случае, где отсутствует техническая возможность его использования (например населенные пункты только со спутниковой связью). В ином случае отказаться от установки нельзя.

Есть ли ответственность за отсутствие такого прибора?

На данный момент штрафов не предусмотрено, но в соответствии с Градостроительным кодексом существует обязательный набор документов, необходимых для ввода дома в эксплуатацию. Среди них — документы, подтверждающие передачу гарантирующим поставщикам электрической энергии.

Где можно купить умный счетчик?

Покупать оборудование рекомендуется в специализированных магазинах. В ином случае есть риск покупки поддельного устройства.

Советы по энергосбережению

Для искажения в меньшую сторону результатов измерений применяют:

• монтаж обходных цепей;
• изменения в конструкции;
• сильные постоянные магниты.

Эти и другие незаконные действия выявляют в ходе регулярных и оперативных проверок. Нарушителей наказывают крупными штрафами, отключают от сетей электропитания. Чтобы исключить подобные неприятности, рекомендуется использовать разрешенные способы экономии:

• замену устаревших ламп накаливания светодиодами;
• энергоэффективные системы отопления, кондиционирования;
• современную технику с высокими параметрами по КПД.

Хороший результат можно получить с помощью комплексных мероприятий. Помимо соответствующего оснащения, следует корректно использовать «мультитарифное» подключение. Работу отдельных потребителей настраивают на временные промежутки (ночь, выходные дни) с минимальной стоимостью электроэнергии. К сожалению, для реализации подобных проектов счетчик цэ6807бк не подходит.

Подготовка ЦЭ6803ВМ и порядок работы

После распаковывания провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение счетчика должны проводить только специально уполномоченные организации и лица, согласно действующим правилам по монтажу электроустановок.

При монтаже счетчиков провод (кабель) необходимо очистить от изоляции примерно на величину указанную в таблице. Зачищенный участок провода должен быть ровным, без изгибов. Вставить провод в контактный зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.

Периодичность государственной поверки — 16 лет.

Провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Внимание! Наличие на индикаторе показаний является следствием поверки счетчика на предприятии изготовителе, а не свидетельством его износа или эксплуатации.

Счетчик с диапазоном тока	Длина зачищаемого участка провода, мм	Диаметр провода, мм
1-7,5А; 5-10A 5-60А 10-100А	25 27 20	1…4 2…7 3…8

Подключить счетчик для учета электрической энергии к трех-фазной сети переменного тока. Для этого снять крышку и подводящие провода закрепить в зажимах колодки по схеме включения, нанесенной на крышке.

В случае необходимости включения счетчика в систему АСКУЭ, подсоединить сигнальные провода к контактам испытательного выходного устройства в соответствии со схемой включения.

Испытательное выходное устройство реализовано на транзисторе с «открытым» коллектором и для обеспечения его функционирования необходимо подать питающее напряжение по схеме, приведенной на рисунке. Форма сигнала Fвых — прямоугольные импульсы с амплитудой, равной поданному питающему напряжению

Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле

R = U / I

где:U — напряжение питания, В; I — сила тока, А.

Номинальное напряжение на контактах испытательного выходного устройства в состоянии «разомкнуто» равно (10 ± 2) В, максимально допустимое 24 В.

Величина номинального тока через контакты испытательного выходного устройства в состоянии «замкнуто» равна (10±2)мА, максимально допустимая не более 30 мА.

Частота импульсов испытательного выходного устройства пропорциональна входной мощности.

Внимание! Если существует вероятность воздействия на цепи телеметрии промышленной помехи, либо воздействия другого рода, приводящее к превышению допустимых значений по току и напряжению, указанных в настоящем паспорте, то необходимо установить внешнее защитное устройство в виде шунтирующего стабилитрона, варистора или другой предохраняющей схемы, подключенной параллельно зажимам цепей телеметрии.

На отсчетном устройстве отображается значение активной электрической энергии нарастающим итогом.

При подключении нагрузки светодиодный индикатор должен периодически включаться с частотой испытательного выходного устройства, показания энергии на отсчетном устройстве должны изменяться.

После того как Вы подготовили счетчик к работе, он готов вести учет электрической энергии.

Разновидности данного счётчика и их подключение к сети

Выпускается две разновидности прибора. Особенности модификаций определяются исполнением корпуса.

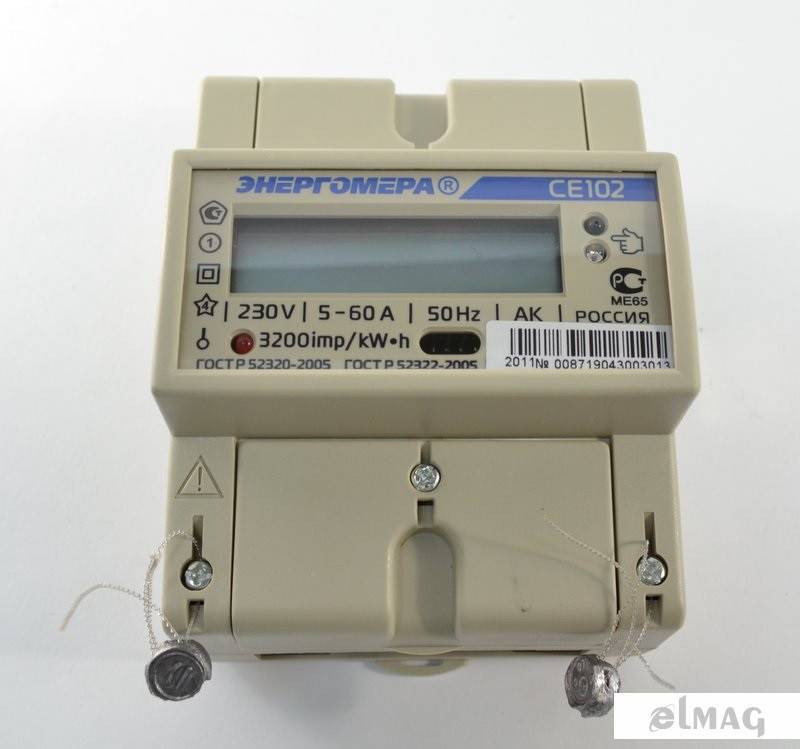

Расшифровка маркировки счётчиков СЕ102

CE102М-S

Эта модель предусматривает возможность комбинированного монтажа.

Габаритные размеры счётчика СЕ102 S6

Подключение устройства производится, в зависимости от исполнения корпуса, включение производится по следующим схемам:

CE102М-R

Данная модификация устанавливается с использованием ДИН-рейки.

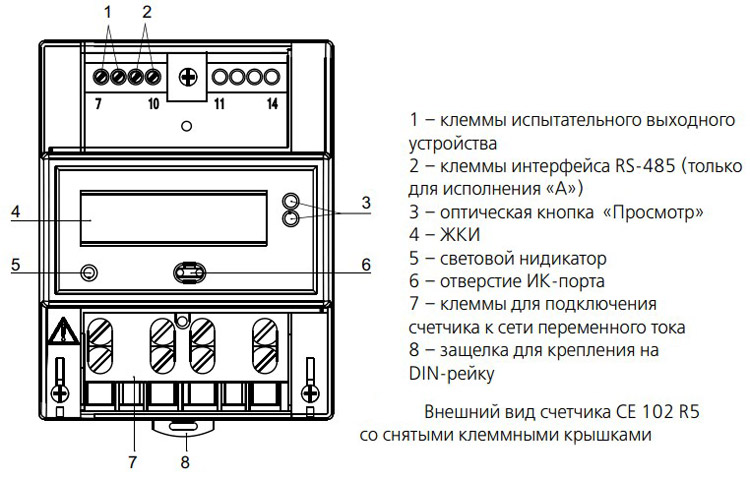

Габаритные размеры счётчика СЕ102 R5

Монтаж устройства непосредственно в электросеть, производится в зависимости от корпуса, по следующим схемам:

Указанные исполнения комплектуются различными узлами, о чём можно узнать из маркировки готового изделия. Детальнее о возможной комплектации моделей указано в руководстве по эксплуатации. Могут различаться варианты исполнения, степени защиты, токовые показатели, величина погрешности измерения и другие характеристики.

Как устроен электросчетчик

Устройство однофазного электрического счетчика прямого включения Энергомера сейчас будет хорошо видно на фотографиях. Напоминаю, его внешний вид – на первом фото статьи.

На счетчике обычно стоят 2 пломбы, одна защищает от несанкционированного доступа клеммы счетчика, вторая – электронную схему счетчика. Этих пломб на моём счетчике уже нет.

Снимаем крышку, видим клеммы

Рассмотрим подробнее клеммы.

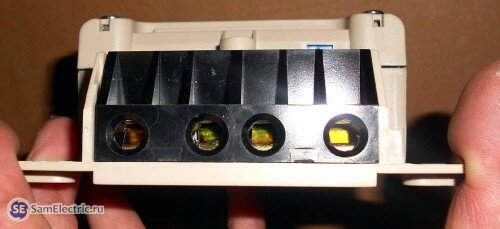

Клеммы электросчетчика

Клеммы зажимные, хорошо держат зачищенный провод на всём его протяжении.

Теперь самое интересное – вскрываем корпус счетчика:

Счетчик Энергомера цэ6807п. Снятая передняя панель

Счетчик энергомера. Снятая крышка, фото 2

Достаём потроха внутренности, и видим, что схема электросчётчика состоит их трёх основных частей:

Вынимаем внутренности электросчетчика Энергомера цэ6807п

Это 1) шаговый двигатель, на оси которого закреплены циферки, 2) плата с контроллером и 3) входные клеммы. Как видно, всё китайское (надеюсь, кроме клемм), поэтому и цена такому счетчику 650-750 руб.

Клеммы и плата с контроллером. Всё перевёрнуто, поэтому фазные клеммы счетчика – справа, нулевые – слева, не так как мы привыкли видеть.

Белый и зеленый проводочки – это выход измерительного шунта. Того самого шунта, на котором “оседает” напряжение, пропорциональное току через фазные клеммы. Это напряжение поступает на входы платы КТ1 и КТ2 и подается на обработку контроллеру.

Также с фазной клеммы берется питание для контроллера, это желтый проводок. Питание – бестрансформаторное, через конденсатор, выпрямитель и стабилизатор 5VDC.

Нулевая клемма используется для того, чтобы брать второй полюс для питания счетчика. А ещё для того, чтобы обеспечить соединение, и чтобы ограничить злоумышленные схемы включения счетчика.

С выхода платы контроллера через точки М1.1 и М1.2 поступают импульсы на шаговый двигатель. Тот самый, который тормозят с помощью магнита. Частота импульсов пропорциональна току, и дополнительно индицируется светодиодом.

Этот светодиод используют для проверки и поверки счетчика. Подсчитывают количество импульсов за (например) 5 минут, и смотрят на правильность показаний на передней панели.

В контроллере зашита программа, которая вырабатывает импульсы для работы шагового двигателя.

Вот фото печатной платы счетчика немного крупнее:

Клеммы и плата с контроллером. Ещё фото

Счетчик Энергомера цэ68038: как снимать показания с прибора

Модель цэ68038 относится к трехфазным счетчикам. Это однотарифная конструкция. Показания снимают с электромеханического табло. Типы корпусов в счетчике могут отличаться. Так отличают 6 и 7 разряды для табло. Кроме этого разделяют панель на электронную и механическую.

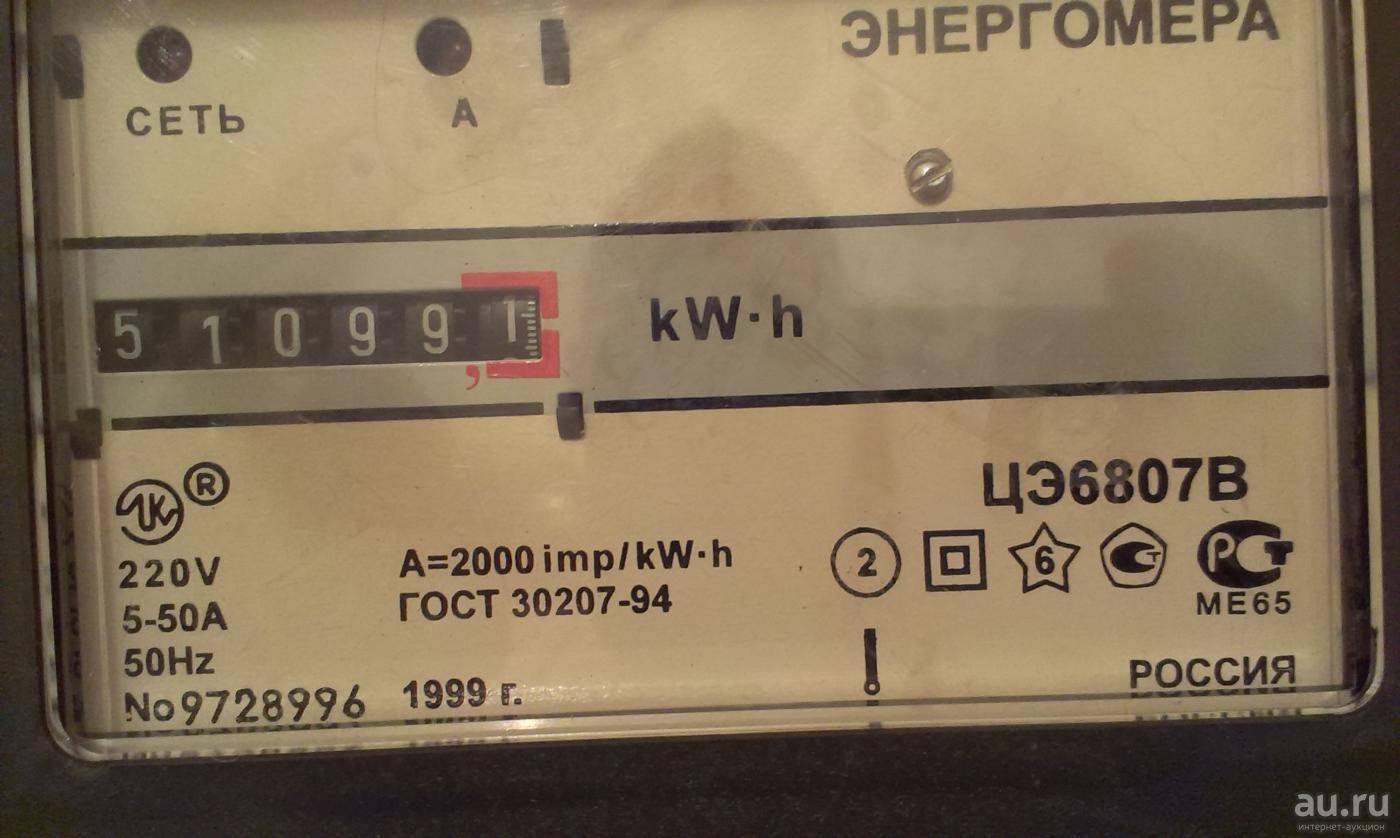

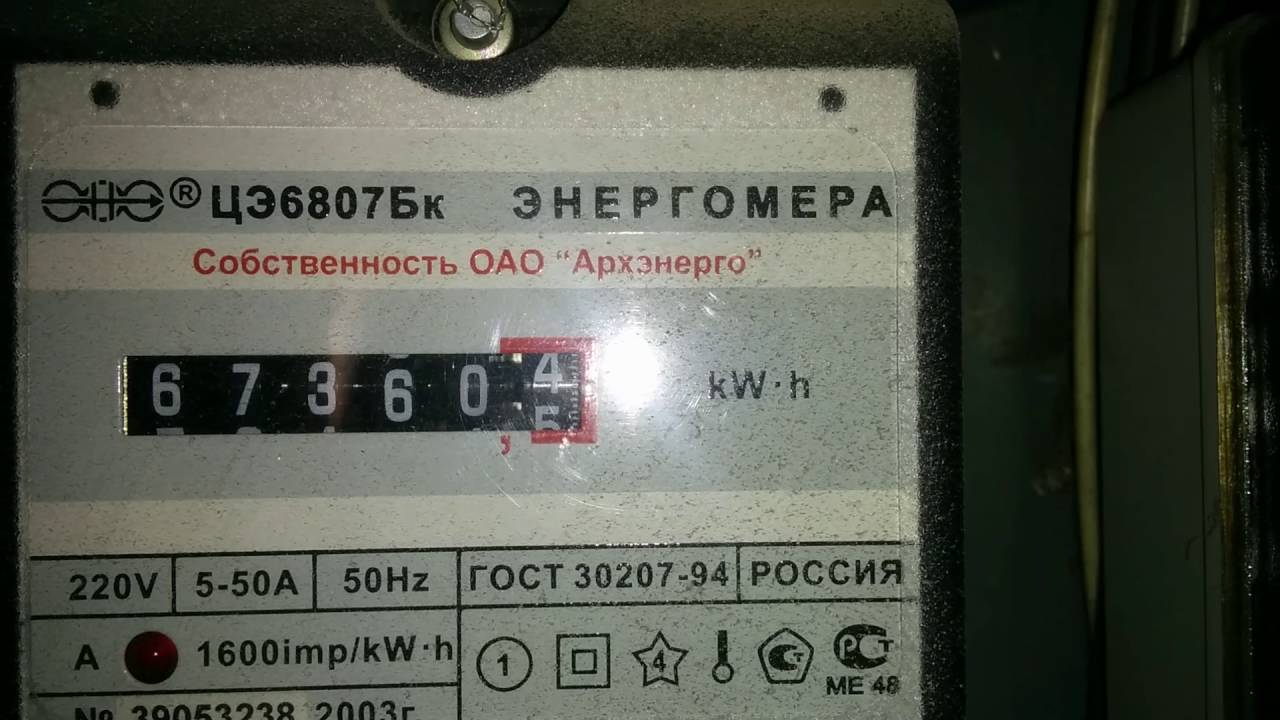

Чтобы снять показания со счетчика, необходимо обратить внимание на табло. Крайняя цифра должна быть обрамлена рамочкой или запятой

Она при снятии показателей не учитывается.

Если никакого обозначения крайней цифры нет, то учитываются все цифры на табло. На электронных моделях вместо запятой ставят точку. Записываем все цифры до точки.

Описание прибора

По принципу действия Энергомера се 101 – электронный прибор, у которого измеряемые напряжение и ток перемножаются при использовании сигма-дельта модуляции. Затем сигнал преобразуется в величину, которая пропорциональна мощности.

Сигнал имеет импульсный характер, а суммируются импульсы счетным устройством электромеханического типа либо микроконтроллером. Результат выводится на вращающиеся барабаны или на жидкокристаллический экран. Токовых цепей может быть одна или две. В случае наличия двух – фиксируется наибольший ток.

Счетчик Энергомера ce101 относится к современным приборам, имеющим возможности для подключения счетчика к системам АСКУЭ (автоматизированного учета) или для проверочных операций. Приборы с ЖКИ обладают памятью, не зависящей от наличия питания, которая позволяет сохранять измеренные значения при отключениях от питающей сети, и жидкокристаллическим дисплеем с выводимой информацией. Если дисплей повреждается, то данные можно считать после подключения исправного экрана.

Счетчик Энергомера се 101 с ЖК-дисплеем

Подключение к системам автоматизированного учета осуществляется при помощи специальных выводов на фронтальной части корпуса, закрытых крышкой из пластмассы.

Световые индикаторы

Счетчик се 101 оснащен световыми индикаторами. На некоторых приборах два светодиода: «Сеть» и «А». Загорание одного из них, с надписью «Сеть», свидетельствует о том, что прибор подсоединен к питающей сети. Второй мигает при подключении нагрузки.

Другие модификации устройства имеют один светодиод «3200 impkW*h», работающий в двух режимах:

• при отсутствии нагрузки он горит ровным светом;
• когда появляется нагрузка светодиод начинает мигать, частота мигания пропорциональна нагрузочному току.

На некоторых моделях есть индикатор «Робр». Его загорание говорит об отсчете обратной мощности.

Если светодиод «Сеть» не горит, могут быть две причины:

1. Из-за неправильного подсоединения счетчика Энергомера се 101. Следует свериться со схемой и проверить надежность подключаемых контактов;
2. Неисправность в приборе или в самом светодиоде. Устройство необходимо отправить в ремонт.

Когда индикатор «Сеть» горит, а счетный механизм не работает, устройство также подлежит отправке в ремонт.

Светящийся светодиод электросчетчика

Внутри корпуса имеются:

• измерительный модуль в виде печатной платы, который преобразовывает мощность в импульсный сигнал;
• один либо два токовых датчика (трансформаторы тока, шунты).

Особенности индикационного табло

Счетное устройство разработано в нескольких видах и обладает особенностями:

1. Если прибор имеет индекс М6, то для считывания выводятся шесть цифр, М7 – 7 цифр, без индекса – ЖК-дисплей с семью цифрами;
2. Последняя цифра отделена запятой, на механических табло имеет красную окантовку;
3. Барабанный механизм обладает стопорами, препятствующими обратному отсчету;
4. Счетчик Энергомера с ЖК-дисплеем защищен от воздействия внешних электромагнитных полей.

Показания шестиразрядного электросчетчика

Важно! Если требуется работа электросчетчика Энергомера се 101 в условиях низких температур, то более надежен прибор с механическим счетным устройством. Заявленные пределы рабочих температур для него шире (от -40°С до + 70°С). Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением

Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением.

Особенности: как подключить счетчик электроэнергии трехфазный

Трехфазный счетчик, подключаемый в частном доме, имеет тот же принцип установки, хотя и немного сложнее. Обычно ввод в помещение происходит посредством самонесущего изолированного провода, который состоит из алюминиевых жил с изоляцией для фаз и несущей нулевой. Однофазный провод имеет две жилы, трехфазный – четыре. Заранее выполненная маркировка, при установке счетчика своими руками, поможет не запутаться в дальнейшей работе.

Схема подключения электросчетчика:

1. Снять напряжение, отключив автомат ввода. Для этого нужно проложить провод СИП по воздуху от линии передачи электроэнергии. В доме силовой ввод нужно проложить по гофрам или кабель-каналам.
2. Затем нужно установить прибор и остальное оборудование. В соответствие с нагрузками необходимо установить одно, двух и более полосных автомата. Чтобы не использовать УЗО можно и дифференциальные устройства.
3. Цветные провода нужно присоединить к 1,3,5,7 клемме прибора через соответствующий вводный автомат: фаза «А» – желтого цвета, «В» – зеленого, «С» – красного и «N» – синего.
4. Аналогично нужно присоединить провода домашней сети разного цвета к 2, 4, 6, 8 клемме. Должно получиться что, провод внешней сети красного цвета будет подсоединен к клемме 1, а в доме этот же провод будет на клемме 2.

К УЗО цветные провода нуля и фаз нужно подключить, не нарушая последовательность.
