Установка счётчика
Монтаж прибора несложно выполнить самостоятельно. Он устанавливается на три винта после подготовки соответствующего крепления. Габаритные размеры указаны на рисунке:
Подключение должен осуществлять квалифицированный электромонтёр согласно схеме, указанной в паспорте:
Помещение, где установлен счётчик, должно соответствовать необходимым условиям по влажности и запылённости. После монтажа и подключения, прибор должен быть опломбирован службой энергонадзора.
Указанный счётчик хорошо себя зарекомендовал, как надёжное и долговечное устройство и относится к наиболее распространённым приборам среди населения.
Счётчик Нева 101 – однофазный измерительный прибор для замера использованных киловатт-часов электрического тока при оплате в режиме одного тарифа. Изделие предназначено для установки внутри здания или обеспечения дополнительной защиты при наружном монтаже и может использоваться любыми категориями потребителей при условии соответствия условий применения техническим характеристикам прибора.
Преимущества прибора
Изделие отличают следующие преимущества:
- компактные размеры, облегчающие установку в условиях ограниченного пространства, на одной рейке с автоматическими выключателями;
- качественная маркировка, нанесённая с помощью лазера и сохраняющаяся до окончания фактического срока эксплуатации;
- длительный ресурс работы;
- продолжительный межповерочный интервал;
- предельная простота устройства, обеспечивающая надёжность и исключающая умышленную фальсификацию данных;
- высокое качество изготовления с низкой погрешностью учёта;
- простота и удобство снятия итоговых значений расхода;
- наличие светового индикатора, с частотой импульсов, соответствующих расходу энергоресурсов.
Описание трехфазной модели счетчика Нева
К трехфазным моделям относят электронный счетчик Нева 303. Он оборудован специальным пультом, который поможет остановить накрутку показаний, если в этом есть необходимость. Прочая комплектация не отличается от других моделей. Трехфазное устройство оборудовано в соответствии с государственными стандартами и нормами.
Описание счетчика Тайпит Нева 303:
- Применяется для трехфазной сети.
- Для монтажа устройства используется рейка.
- Показания можно увидеть на табло.
- Прибор оборудован светодиодным индикатором работы.
- Производитель предоставляет гарантию 5 лет.
- Электронный счетчик прослужит около 30 лет.
Современные модели имеют контроллер магнитного поля. Он защищает устройство, когда кто-то пытается воздействовать на него с помощью магнита. Другие характеристики трехфазных моделей схожие со всей продукцией компании «Тайпит».
Фирма представляет много моделей, так что купить нужный вариант не составит труда. Цена доступная. Чаще всего покупают модели «Нева МТ 113», «Нева МТ 114», «Нева 301», «Нева МТ 313».
Для экономии электричества придется прибрести прибор учета. Качественные модели Нева представлены одно-, трех- и двухфазными приборами
Важно правильно подобрать и купить электро- агрегат и уметь подключать его, снимать показания
Лучшие однофазные счетчики электроэнергии
Однотарифный ОУ
Нева 103 1SO – сертифицированная модель с 7-разрядным отсчетным устройством механического типа. Характеризуется: напряжением 220/230 В, силой тока 5/60 А, рабочим температурным диапазоном от ‒40 до +60 °С, классом точности 1,0, 16-летним интервалом между поверками. В наличии стопор обратного хода, шунт, светодиодный индикатор, винтовые клеммы. Монтаж пластикового серого корпуса прибора выполняется с использованием DIN-рейки. Благодаря прочным удобным защелкам установка осуществляется просто и быстро.
- неразборный корпус, крепкая монтажная защелка;
- скромные габариты, малый вес, читабельного размера цифры;
- надежность конструкции, точность показаний, удобство монтажа, качество соединения проводов;
- низкая цена, реальный срок службы – около 30 лет.
мигания со щелчками не совпадают, что вводит пользователей в заблуждение.
Аппарат ценится как потребителями, так и профессионалами. У него отличное соотношение стоимости, качества и эффективности. Единственное, иногда пользователей сбивают с толку режимы индикации и щелчков.
Однотарифный ЖКИ
Меркурий 201.8 – современная модель с 7-разрядным жидкокристаллическим экраном. Отличается характеристиками с повышенными эксплуатационными возможностями: при измерении активной энергии класс точности составляет 1,0; напряжение колеблется в пределах 220÷230 В; сила тока от номинального до максимального – 5÷80 А; рабочая температура находится в диапазоне от ‒45 до +75 °С; максимальная влажность – 90%. К особенностям принадлежат: модульный корпус, винтовые клеммы, измерительный преобразователь тока. На «посадочное место» устанавливается с помощью практичной DIN-рейки. Для удобства считывания показателей предусмотрена светодиодная подсветка.
- наличие шунта и защелки-фиксатора;
- минимальный вес, компактность, простота монтажа;
- запас прочности, высокий класс точности, демократичная стоимость;
- срок: эксплуатации – 30 лет, между ревизиями – 16 лет.
проблемы с телеметрией.
Прибор сравнительно новый, поэтому популярность его только растет. В сущности, модель представляет собой усовершенствованную версию нескольких предшественников.
Многотарифный ЖКИ экономный
Энергомера CE102M S7 145-JV – универсальная модель с повышенной устойчивостью к воздействиям механического, климатического и электромагнитного типа. Основные характеристики: напряжение и сила тока – 230/220 В и 5/60 А; температура функционирования – от ‒45 до +70 °С; граничная влажность – 98%; максимальное число тарифов – 4; классификация точности – 1. Среди опций и возможностей: интерфейс связи, энергонезависимая память, отображение показаний при обесточенной сети, наличие шунта, индикация информации за сутки и месяц. Управление осуществляется кнопками, 7-разрядный ж/к монитор подсвечивается светодиодами, поверка производится через 16 лет.
- многофункциональный жидкокристаллический экран;
- возможность снятия информации без наличия напряжения;
- защита памяти от попытки внесения изменений;
- компактность, существенная экономия, удобство пользования, простота перепрограммирования, приятный дизайн;
- высокая долговечность, составляющая 16 лет.
Аппарат полностью оправдывает ожидания – в первую очередь для домов со значительным количеством электроточек.
Многотарифный ЖКИ самоокупаемый
Меркурий 200.02 – коммерческая модель, предназначенная для гибкого учета электрической энергии. В характеристики входят: базовое напряжение 220(230) В, сила тока 5(60) А, температурный коридор от ‒40 до +55 °С, цифровой манипулятор CAN. Кроме того: нагрузка управляется посредством УЗО; датчик тока константу учитывает через шунт; класс погрешности составляет 1,0; крепление проводится с помощью DIN панели. Счетчик может работать как вместе с АСКУЭ, так и независимо. Учет ведется максимум по 4-м тарифам – на экране отображаются все рабочие параметры. С помощью электроники и базы данных доступна полная информация, касающаяся потребленной энергии в течение последних 11 месяцев.
- доступная информация о переключении расценок;
- индивидуальное расписание с учетом сезонных переходов «зима / лето»;
- регулировка нагрузки и контроль потребляемого электричества;
- экономичность, быстрая самоокупаемость, простота эксплуатации;
- энергонезависимая память, стильный дизайн;
- срок в годах: гарантии – 3, межповерочного периода 16, службы – 30.
- дисплей без подсветки;
- высокая стоимость.
По мнению пользователей, прибор очень выгоден в плане экономии. Безусловно, если правильно распределить посуточно значительную нагрузку на сеть.
Счетчики электрической энергии трехфазные многотарифные НЕВА МТ 3
Для снятия показаний принимается в расчёт целое число – левые 6 разрядов, опуская начальные нули(красная рамка), не используя 2 цифры дробной составляющей после точки. Для монтажа устройства используется стандартная ДИН-рейка. Подсоединение контактов выполняет квалифицированный электрик, руководствуясь схемой на крышке клеммного отсека или в руководстве по эксплуатации. Перед выполнением работ подача напряжения отключается.
Как пояснили нам в Службе жилищного просвещения, только на электронный документооборот (после сбора показаний) уходит как минимум три дня. Декабрь — это не просто обычный календарный месяц года, а еще и финансовый конец года. Отчеты нужно сдавать всем. И если отложить сдачу показаний по счетчикам, то тут недолго и компьютерам «войти в ступор».
Структурная схема работы однофазного счетчика электронного типа Из схемы видно, что трансформатор тока включен в разрыв фазного провода, а трансформатор напряжения подключен к нулю и фазе. Схема для остановки и обмана электросчетчика установленного на лестничной клетке.
Управление климатом Hama EWS-890 H-113986 Компактная погодная станция Hama EWS-890 H-113986 станет вашим незаменимым помощником. Она позволяет отслеживать температуру воздуха в помещении и погоду на улице.
На продукцию действует гарантия производителя, поддерживаемая официальными распространителями в течение 6-ти лет от пуска в работе либо 7-ми – от даты выпуска.
В памяти прибора сохраняются суточные показатели, также можно отследить тенденцию за 128 суток и 16 месяцев…
Однофазный двухтарифный (многотарифный) счетчик электроэнергии НЕВА МТ 113 Многотарифные (двухтарифные) однофазные счетчики электроэне..
Купить Счетчики по самым доступным ценам, вы сможете воспользовавшись нашим сайтом. Полные характеристики, детальные фотографии, а так же возможность сравнения Кастрюли алюминиевые позволят вам осуществить наиболее удачную покупку.
Нева МТ 324
Счетчик электрической энергии трехфазный многотарифный применяется на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах.Прибор устанавливается на рейку TH35. Счетчик интегрируется в автоматизированные системы учета (АИИС КУЭ).
Данный счётчик не поддерживаетфункции отмеченные серым
- Текущие показания
- Показания на начало суток
- Показания на начало месяца
- Профиль мощности
- Параметры электроэнергии
- Корректировка времени
- Управление реле
Счетчик оснащен
- Оптическим портом по ГОСТ IEC 61107-2011;
- Интерфейсом EIA 485 с питанием от встроенного блока питания, протокол обмена по ГОСТ IEC 61107-2011;
- Модемом ZigBee в исполнениях НЕВА МТ 324 AR RF2PC;
- Расцепителями в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
- Подсветкой ЖКИ для удобства считывания информации в местах со слабым освещением;
- Кнопкой для смены кадров индикации, а также включения индикации при отключенном питании, обеспечивающей возможность съема показаний;
- Датчиком магнитного поля в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
- Электронной пломбой крышки клеммной колодки;
- Аппаратной защитой разрешения записи;
- Оптическими и электрическими испытательными выходами активной и реактивной энергии;
- Электрическим испытательным выходом встроенных часов.
Счетчик измеряет параметры сети
- Среднеквадратические значения тока и напряжения пофазно;
- Частоту сетевого напряжения;
- Активную мощность суммарно и пофазно;
- Реактивную мощность суммарно и пофазно;
- Углы между векторами напряжения;
- Фактор активной мощности, суммарно и пофазно.
Счетчик измеряет и хранит в памяти измеренные значения
- Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам;
- Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 12 месяцев;
- Максимальных активных и реактивных мощностей по каждому тарифу за месяц в течение 12 месяцев;
- Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании суток, в течение 128 суток;
- Активных и реактивных мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток;
- Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по четырем тарифам.
Счетчик сохраняет в журнале событий дату и время
- Включения и отключения питания;
- Наличия тока в фазе при отсутствии соответствующего напряжения;
- Пропадания напряжения в любой из фаз;
- Изменения направления тока в любой из фаз;
- Перепрограммирования параметров;
- Изменения времени и даты во встроенных часах с фиксацией изменяемого времени;
- Сброса информации о максимальной мощности;
- Снятия крышки клеммной колодки;
- Очистки профилей нагрузки;
- Рестартов счетчика при наличии напряжения питания;
- Влияние магнитного поля (счетчики со встроенным ДМП).
Технические характеристики
| Марка прибора учета | Нева МТ 324 |
| Тип подключения к сети | Подключение к сети непосредственно |
| Класс точности | 1/2 |
| Номинальное напряжение, В | 3х230/400 |
| Рабочий диапазон фазных напряжений, В | 172. 264 |
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон частот, Гц | 50 ± 2,5 |
| Номинальный (максимальный) ток, А | 5(60), 5(80), 5(100) |
| Датчик тока | шунт |
| Макс.площадь сечения | 50 |
| Разрядность показаний | 6+2 |
| Количество тарифов | 4 |
| Количество тарифных зон суток | 8 |
| Количество сезонов | 12 |
| Количество исключительных дней | 32 |
| Тарификация в будни, сб и вс | раздельная |
| Точность хода часов, не более, с/сут | 0,5 при номинальной температуре |
| Точность хода часов, типовое значение, с/сут | 2 в рабочем диапазоне температур |
| Скорость обмена, бит/с | 9600 |
| Габаритные размеры (высота, ширина, глубина), мм | 115х122х65 |
| Масса, гр | 492 |
| Способ крепления | рейка ТН35 |
| Установочные размеры, мм | 35 |
| Рабочий диапазон температур, °С | -40 . +70 |
| Интерфейсы | оптопорт; EIA-485; ZigBee |
Схема подключения

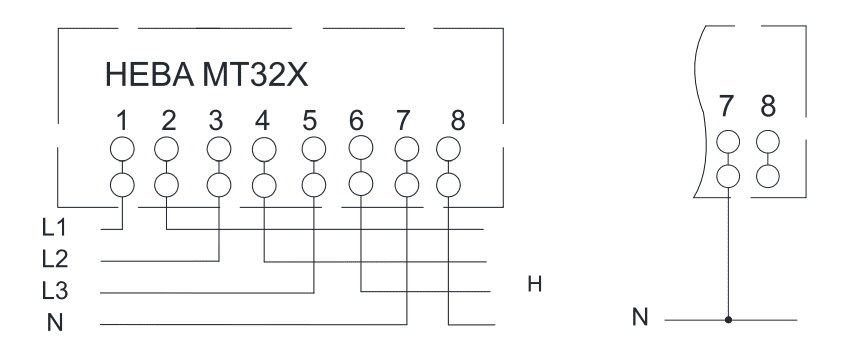

Схема непосредственного подключения электросчетчиков Нева MT 324:
Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в четырёхпроводную сеть:
Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в четырёхпроводную сеть:
Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в трёхпроводную сеть:
Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в трёхпроводную сеть:
Электросчетчик Нева МТ 324 » Инструкция » Показания
Сегодня расскажем как правильно и точно снять показания с прибора учета электроэнергии Нева МТ-324.
Это трехфазный многотарифный счетчик, с возможностью учета расхода электричества по нескольким тарифам, например день/ночь и пик полупик.
Счетчик используется на промышленных предприятиях, торговых помещениях, так же в домах и квартирах с высоким потреблением электроэнергии.
Как снимать показания со счетчика Нева МТ 324
Возможность снятия показаний со счетчика осуществляется двумя способами:
- Автоматический способ — значения показывается на дисплее счетчика самостоятельно последовательно через небольшой интервал времени и циклично. Пока счетчик листает значения мы можем их записать.
- Ручной режим — снятие показаний нажатием на управляющую кнопку.
Виды нажатий на кнопку для ручного режима:
- Короткое нажатие (удержание менее 3 сек)
- Длительное нажатие (удержание более 3 сек)
Каждое из видов нажатий позволяет переключать соответствующую информацию на дисплее.
Вся информация на счетчике поделена на группы. обозначаются группы в левом верхнем углу кодовым числом
Разберем например E1.0.FF.
Первые 2 символа слева — это код группы параметров, вместо Е1 может стоять следующие значения:
- Е1 — активная энергия (то что и требуется нам для снятия показаний)
- Е3 — энергия реактивная положительная
- Е4 — энергия реактивная отрицательная
- AS — потери в линии
- P1 — активная положительная мощность
Следующая цифра обозначает сумму по всем тарифам. Вместо 0 могут стоять значения 1,2,3,4 что соответствует каждому из тарифов.
Следующие — общее значение на текущий момент времени. Вместо FF может стоять 00 показывает величину на прошлый момент снятия месяц или сутки.
Т.е для снятия показаний нам нужны числовые значения на счетчике со следующими кодами:
Сумма по всем действующим тарифам — E1.0.FF
Общий расход электроэнергии по тарифу 1 (день) — E1.1.FF
Общий расход электроэнергии по тарифу 2 (ночь)- E1.2.FF
Общий расход электроэнергии по тарифу 3 — E1.3.FF
Выбираем группу Е1 длительным нажатием кнопки — .0.FF
Число записываем до знака точки, т.е стоящие справа от точки 1 или 2 знака в зависимости от модели не берем.
Расчет суммы к оплате
Для подсчета общей суммы к оплате в однотарифном плане за весь период пользования значение с кодом E1.0.FF умножаем на ставку по общему однотарифному плану.
Если у вас план двухтарифный тогда берем число с кодом E1.1.FF (расход по тарифу 1) и умножаем на ставку за 1 киловатт/час днем. Далее число с кодом E1.2.FF умножаем на ставку за 1 киловатт/час ночью. Складываем 2 числа и получаем общую сумму к оплате по 2-м тарифам.
Чтобы рассчитать сумму к оплате за текущий месяц нужно из текущих показателей вычесть прошлые, к примеру по первому тарифу сейчас 2569 а было 1800 в прошлом месяце. Тогда получаем по первому тарифу 2569-1800 = 769 киловатт за текущий месяц по тарифу 1. Так же и со вторым тарифом, либо с общим тарифом.
Для более подробного изучения можно воспользоваться полной инструкцией по данной модели — инструкция НЕВА МТ324.pdf
Обзор электросчетчика Нева МТ-324
+ – Больше информации Click to collapse
Счетчик электроэнергии Нева МТ 324 представляет собой трёхфазное, многотарифное устройство, применяемое, как в частном секторе (дома, гаражи, квартиры), так в крупных промышленных объектах.
Счетчик Нева мт 324 разрешен для использования в нашем государстве, а также на территории стран содружества, внесен в госреестр электроизмерительных устройств.
Электросчетчик нева 324 имеет возможность подключаться к автоматизированным системам учёта.
Записывает следующие данные:
- Значение тока и напряжения по всем трём фазам, среднеквадратичные значения;
- Общую активную мощность, её показатели на каждой из фаз, а также суммарное значение.
Прибор учёта энергии укомплектован:
- Оптическим портом;
- Кнопкой, которая обеспечивает съем показаний, смену индикации информации на дисплее и появления оповещения при отсутствии электричества в цепи;
- Электронной опломбировочной системой на крышке колодки;
- Для возможного сохранения информации используется аппаратная защита;
- Проверяющими (диагностирующими) входами.
Данные, хранящиеся в счётчике:
- Активная энергия, разделенная по тарифным планам, записывается суммарным добавочным итогом;
- Объем энергии активной, разделенный по конечным данным месяца;
- Активная мощность (максимальная) каждого из тарифов, по конечным показаниям года;
- Увеличивающимся значением активной энергии, записанной за период — 128 дней, по окончанию каждого дня;
- Среднее значение показателей мощности, на промежутке времени – 30 и 60 минут, по итогам 128 дней.
Устройство и принцип работы
В корпусе с клеммным отсеком, закрытым крышкой на винтах, установлены:
- датчики электротока и напряжения;
- счётный блок со встроенным модулем памяти и жидкокристаллическим дисплеем;
- часы, отображающие фактическое время;
- запасная батарея, на случай отключения подачи энергии;
- схемы интерфейса и измерения;
- выход для испытаний аппарата.
Комплектация счётчика отличается, в зависимости от исполнения, но тип корпуса остаётся неизменным.
При подключении, поступающая энергия анализируется электронным блоком, обработанные сведения записываются на собственной памяти аппарата и выводятся на экран ЖКИ.
Счётчик электроэнергии Нева 112 – обзор и схема подключения
Электросчётчик Нева 112 – удобная и практичная модель прибора для учёта потреблённой электроэнергии. Это однофазное устройство позволяет определить показатели по четырём тарифным планам и идеально подходит для установки в частных квартирах, общественных помещениях, производственных предприятиях и на других объектах.
Учёт показателей не зависит от направления течения электротока. Журнал событий позволяет фиксировать наиболее важные события в памяти устройства.
Срок службы прибора
Прибор может использоваться в течение 30 лет при условии соблюдения требований инструкции по эксплуатации. Заводом изготовителем установлен гарантийный срок 5 лет.
Если за это время по причине брака при изготовлении или транспортировки счётчик выйдет из строя, гарантийный ремонт выполняется в специализированной мастерской изготовителя, или устройство подлежит замене при невозможности восстановления.
Межповерочный интервал
Если энергомер устанавливается в пределах РФ, величина межповерочного интервала составляет 16 лет. В других государствах указанная периодичность определяется местными законодательными нормами.
Счётчик должен поверяться изготовителем, поэтому покупателю необходимо убедиться в наличии соответствующей записи в паспорте оборудования.
После поверки специалист, её производивший, накладывает пломбу, отмечает дату и результаты проведённых работ в паспортной документации.
Стоимость счётчика
Стоимость этой модели энергомера – около 1300 рублей. Если приобретать продукцию через интернет, несмотря на оплату услуг по доставке, цена будет немного меньшей, однако купленный таким способом прибор сложнее предъявить к гарантийному обслуживанию, если в этом возникнет необходимость.
Упаковка и размеры
- Габаритные размеры, мм – 164х113х51
- Масса не более, г – 400
- Размеры индивидуальной упаковки, мм – 180х120х55
- Количество индивидуальной упаковки в транспортной коробке – 30 шт.
- Размеры транспортной коробки,мм – 290x365x390
Рекомендуем: Счётчик Лейне Электро-01 — обзор и подключение прибора
Как снять показания
Чтобы определить величину расхода отдельно по каждому тарифу, необходимо выписать начальные и конечные показания по отчётному месяцу. Учитывается целое число до запятой, данные фиксируются раздельно для определённого тарифного плана(показаны красным прямоугольник: день, ночь, п/пик, резерв).
Управлять переключением отображаемой информации можно вручную, нажатием на кнопку(показана синей стрелкой), или автоматически – дождавшись переключения данных. Сведения автоматически чередуются на дисплее, последовательно сменяясь через несколько секунд. Затем записанные сведения умножаются на стоимость тарифных планов и суммируются.
Разновидности данного счётчика
Изготовитель предусмотрел одно исполнение для данной модели. Полная маркировка электросчётчика – Нева МТ 112 AS O 5(60) А.
В обозначении буква А обозначает активную разновидность энергии, S – наличие токового шунта, позволяющего подключать прибора в электросеть непосредственно, без наличия дополнительных устройств.
Последние два числа указывают на величину номинального и предельного тока в амперах.
Установка счётчика
Крепится устройство посредством ДИН рейки. Корпус выполняется неразъёмным, крепление обеспечивают пазы на задней стенке.
Подключение должен осуществлять квалифицированный специалист компании, поставляющей электроэнергию. Работы выполняются в соответствии с требованиями завода-изготовителя, на основании инструкции по монтажу и следующей схемы:
Схема подключения счетчика НЕВА 112
Потребителю важно правильно подобрать место расположения устройство, чтобы обеспечить соответствие температурных и влажностных показателей условиям изготовителя.
Необходимо предусмотреть надёжное зажатие контактов, чтобы предупредить их нагрев и преждевременный выход прибора из строя.
Этот надёжный и недорогой энергомер полностью соответствует требованиям государственных стандартов и обеспечит бесперебойную работу в течение нормативного срока службы.
Снимаем показания с индукционных счетчиков
Индукционные счетчики можно отличить по крутящемуся колесу, которое расположено чуть ниже рамки с цифрами. Эти цифры и есть показания счетчика. Количество цифр зависит от модели.
Как снять показания счетчика электроэнергии индуктивного и электронного
Сколько цифр списывать
Обычно на табло индукционного счетчика есть 5, 6 или 7 цифр. В большинстве случаев последняя цифра, реже — две, отделены запятой, цветом или отличаются по размеру. Все цифры после запятой при снятии показаний не учитываем
Они показывает десятые и сотые доли киловатта и не должны учитываться. То есть все цифры после запятой не принимаем во внимание
Есть модели с тремя цифрами «значащими» и двумя после запятой
Но стоит помнить, что есть модели счетчиков, в которых запятой нет. В этом случае при снятии показаний необходимо списывать все цифры. Если этого не делать, рано или поздно придется доплачивать разницу, а она получается обычно ооочень большой. Так что будьте внимательны.
Если неуверенны, есть ли в вашем счетчике запятая, спишите модель, название и позвоните в абонентскую службу организации, поставляющей электричество. Пусть они уточнят, сколько цифр в вашем случае необходимо списывать при снятии показаний. Также можно вызвать на дом контролера или уточнить эти данные у электрика управляющей кампании.
Как снимать
Сразу после установки счетчика вам выдали на руки акт, в котором указаны начальные цифры. Когда приходит снимать показания счетчика света, берете листок бумаги, переписываете туда те показания, которые есть на текущий момент (без учета цифр, отделенных запятой). Можно также не переписывать нули, которые стоят вначале — до первой цифры (смотрите фото).
Для дальнейшего расчетов необходимы данные за предыдущий месяц. В первый месяц пользования вы их берете из акта установки, а в дальнейшем надо или хранить квитанции или вести журнал учета. Где и как они будут храниться — ваш выбор.
Некоторые абонентские службы работают так, что вам и считать ничего не нужно, просто необходимо в определенный промежуток времени передать данные. Их автоматизированная система сама запишет на ваш лицевой счет (или сделает это оператор), потом произведет начисления самостоятельно и сформирует квитанцию. Вам останется только оплатить выставленный счет. Но даже в этом случае, для контроля, можно считать сколько вы должны платить ха электроэнергию самостоятельно. Конечно, маловероятно что компьютеры ошибутся (считают они), но мало ли…
Как считать
Для примера рассмотрим показания на фото выше. Пусть предыдущие были 4852, текущие 5101 (цифры после запятой игнорируем). Считаем расход электроэнергии: 5101 — 4852 = 249 кВт. Чтобы узнать сколько надо платить, необходимо умножить полученное количество киловатт (в данном случае 249 кВт), на тариф. Получите ту сумму, которую придется выложить за свет.
Если счетчик стоит долго, рано или поздно он «обнулится» — на первых позициях появятся нули. Как считать расход электричества в этом случае? Все очень просто. На этот раз придется переписывать показания со всеми нулями, а перед первым поставить «1». Например, вы пришили снять показания со счетчика, а там только последние цифры отличны от нуля. Или, как на фото ниже, стоит только единица.
После обнуления может быть такая картина, или может быть две цифры отличны от нуля, или три…
Переписываете значение как есть, со всеми нулями (но цифры после запятой не пишем), перед первым нулем ставим единицу, а потом считаем как раньше. Давайте посчитаем показания на фото. Списываем показание, поставив впереди «1»: 100001. Пусть последние показания были 99863. Отнимаем 100001 — 99863 = 138 кВт. Итого, расход за отчетный период составил 138 кВт. В дальнейшем показания электросчетчика списываете как прежде, без нулей, стоящих впереди и не подставляя единицу.
Снятие показаний
Показания снимаются традиционным способом для любого прибора учёта с механическим табло:
- принимается в расчёт значение целого числа, состоящего из 5 символов левее запятой(красный прямоугольник);
- опускаются начальные нули и десятичный разряд.
Снятие показаний со счётчика – Нева 102
Счётчик учитывает данные только по одному тарифному плану.
Последовательность снятия данных:
- Записывается текущее значение на циферблате, с учётом указанных выше условий.
- От этого числа отнимается результат прошлых показаний, выписанных аналогичным способом.
- Разница указанных значений умножается на действующий тариф.
- Если по установленному тарифному плану предусмотрен лимит, с последующим повышением размера оплаты при выходе за указанное значение расхода в месяц, сумму при расчёте придётся разбить на две составляющие.
уведомляет о необходимости переустановки времени в счетчиках НЕВА МТ1 и НЕВА МТ3
В связи с вступлением в силу федерального закона №248-ФЗ от 21 июля 2014 г. «О внесении изменений в Федеральный закон «Об исчислении времени», после 26-го октября в счетчиках НЕВА МТ1 и НЕВА МТ3 необходимо произвести установку времени в соответствии с вышеуказанным законом.
Для установки времени в часах счётчика клиентам необходимо обратиться в свою энергоснабжающую организацию.
Напомним, сезонный перевод стрелок на «зимнее» и «летнее» время с одновременным выбором в пользу «летнего» времени был отменен летом 2011 года.
Тогда эту меру поддерживали почти три четверти (73 процента) россиян. Сейчас в России действует постоянное «летнее время», опережающее астрономическое на два часа. За прошедшие три года мнения граждан сильно изменились. Благодаря чему вместе с переводом стрелок на один час назад в ночь с субботы на воскресенье 26 октября в 80 субъектах Российской Федерации, включая Республику Крым и Севастополь, отменяется так называемое летнее время.
Разновидности данного счётчика
Энергомер выпускается в четырёх разновидностях. Далее – детальнее о существующих модификациях и различиях между ними.
Расшифровка маркировки счётчиков Нева 306
Нева 306 1SO 230 5(60)
Эта разновидность характеризуется наличием шунта (возможностью непосредственного включения в сеть, классом точности – 1, величиной номинального и максимального тока соответственно 5 и 60 ампер, номинальным значением напряжения 230В для каждой фазы. Устройство оборудовано шестиразрядным дисплеем.
Нева 306 1SO 230 5(100)
От предыдущей модификации эта отличается только значением максимального тока, составляющего 100А. В остальном характеристики аналогичны.
Нева 306 0.5ТO 230/1(7,5)
Эта модификация подключается посредством трансформатора (буква Т в маркировке) и характеризуется классом точности – 0,5, номинальным напряжением 230 и максимальным – 400 В, базовым и максимальным током соответственно 1 и 7,5 ампер. Дисплей у данной модели пятиразрядный с отображением сотых долей значения.
Нева 306 0.5ТO 230/5(10)
От вышеуказанной модификации данная отличается только токовыми показателями, указанными в маркировке. Другие параметры идентичны.
Функциональные особенности
Это многотарифный прибор с тремя фазами, монтируемый на реечную конструкцию. Прибор имеет широкое применение в хозяйстве и быту, устанавливается в квартирах, предприятиях разного профиля. Его можно интегрировать с автоматизированной системой, где хранятся учетные данные о компании.
Какие показания можно снять
Посредством счетчика Нева МТ 324 можно снимать следующие данные:
- пофазные показатели электротока и напряжения;
- данные по рабочей и реактивной мощностям (суммированные и для каждой фазы);
- частоту напряжения и межвекторные углы для него.
Комплект
Прибор оснащен следующими важными устройствами:
- кнопкой, ответственной за возможность снять показания, изменение отображения данных на дисплее и предупреждение об обесточенности цепи;
- оптическим портиком, спроектированным в соответствии с госстандартами;
- электронной опломбировкой, размещенной на съемной верхней панели клеммной колодки;
- испытательными выходами часового механизма и разных видов электроэнергии;
- механизмом аппаратной защиты.
В комплекте также прилагаются инструкция по эксплуатации и технические документы.
Коробка с комплектом поставки
Данные, хранящиеся в счётчике
Память аппарата Нева 324 сохраняет значения ряда показателей:
- помесячные показатели рабочей электроэнергии (в некоторых моделях «Невы» регистрируется и реактивная энергия, которая бывает двух видов: емкости и индукции) за последний год в накопительном варианте;
- аналогичные посуточные данные за последние 128 дней;
- максимальную рабочую мощность для каждого используемого тарифа (на конец года);
- общие показатели реактивной и рабочей энергии (в нарастании);
- усредненные на получасовом временном промежутке данные мощности за последние прошедшие 128 дней.
Важно! Накопительный формат хранения показателей означает, что для нахождения показателя энергии, утекшей за какой-то месяц, нужно из соответствующего ему значения вычесть таковое для предыдущего месяца
Временное значение событий
Прибор хранит в памяти значения времени и даты инцидентов:
- пропадания питания в какой-либо фазе;
- смены направления электротока;
- ситуаций, когда ток в той или иной фазе есть, но напряжение отсутствует;
- очистки данных о сетевой нагрузке;
- установки новых параметров;
- перезагрузки счетчика во время, когда в сети присутствует напряжение;
- установки новых параметров даты или времени с последующим сохранением;
- снятия верхней колодочной панели;
- удаления данных о наибольшем значении мощности.
