Правила пользования основными и дополнительными электрозащитными средствами

ДИЭЛЕКТРИЧЕСКИЕ ПЕРЧАТКИ. НАЗНАЧЕНИЕ И ТРЕБОВАНИЯ К НИМ

6.2. В электроустановках разрешается использовать только перчатки с маркировкой по защитным свойствам марки Эн., где Эн — это защита от эл/тока напряжением до 1000В. 6.3. Длина перчатки должна быть не менее 350 мм. Размер перчаток должен позволять одевать под них шерстяные или хлопчатобумажные перчатки для защиты рук от воздействия пониженных температур, при обслуживании открытых устройств в холодную погоду. Ширина по нижнему краю перчаток должна позволять натягивать их на рукава верхней одежды. Перчатки могут быть пятипалыми или двупалыми.

ПРАВИЛА ПОЛЬЗОВАНИЯ ДИЭЛЕКТРИЧЕСКИМИ ПЕРЧАТКАМИ

6.7. Перед применением перчаток следует проверить наличие проколов путем скручивания их в сторону пальцев.

6.8. При работе в перчатках их края нельзя подворачивать. Для защиты от механических повреждений разрешается надевать поверх перчаток кожаные или брезентовые перчатки или рукавицы.

6.9. Перчатки, находящиеся в эксплуатации, следует периодически (по местным условиям) дезинфицировать содовым или мыльным раствором.

6.10. Один раз в 6 месяцев перчатки необходимо испытывать повышенным напряжением 6 кВ в течении 1 мин. Ток через перчатку при этом не должен превышать 6 мА.

ДИЭЛЕКТРИЧЕСКИЕ РЕЗИНОВЫЕ БОТЫ И ГАЛОШИ

1.1 .Специальная диэлектрическая обувь (клеевые галоши, резиновые или формовые боты, в т.ч. боты в тропическом исполнении) является дополнительным электрозащитным средством при работе в закрытых, а при отсутствии осадков — в открытых электроустановках. Кроме того, диэлектрические боты и галоши защищают работающих от шагового напряжения.

1.2. Обувь применяют: галоши — при напряжении до 1000 В. боты — при всех напряжениях.

1.3. Диэлектрическая обувь должна отличаться по цвету от остальной резиновой обуви.

1.4. Галоши и боты состоят из резинового верха, резиновой рифленой подошвы, текстильной подкладки и внутренних усилительных деталей. Боты должны иметь отвороты. Формовые боты могут выпускаться бесподкладочными. Высота должна быть не менее 160мм.

2. ПРАВИЛА ПОЛЬЗОВАНИЯ ДИЭЛЕКТРИЧЕСКОЙ ОБУВЬЮ И ЕЕ ИСПЫТАНИЯ

2.1. Перед применением галоши и боты должны быть осмотрены с целью обнаружения дефектов (отслоения облицовочных деталей, не затяжки подкладки ног. расхождения концов подкладки, посторонних жестких включений, выступания серы), наличия штампа и даты испытания.

2.2. Диэлектрические галоши испытывают напряжением 3.5 кВ. а боты -напряжением 15 кВ в течение 1 мин. Испытание проводится один раз в 6 месяцев.

РЕЗИНОВЫЕ ДИЭЛЕКТРИЧЕСКИЕ КОВРЫ И ИЗОЛИРУЮЩИЕ ПОДСТАВКИ

1.1. Резиновые диэлектрические ковры и изолирующие подставки применяются в качестве дополнительных электрозащитных средств в электроустановках до 1000 В. Ковры применяются в закрытых электроустановках всех напряжений, кроме особо сырых помещений, и в открытых электроустановках в сухую погоду. Подставки применяются в сырых и подверженных загрязнению помещениях.

1.2. Ковры изготовляют следующих размеров.’ длиной от 500 до 1000мм, шириной от 500 до 1200 мм, толщиной 6±1 мм.

1.3. Ковры должны иметь рифленую лицевую поверхность и быть одноцветными. Рекомендуется применять ковры размером не менее 50×100 см.

1.4. Изолирующая подставка состоит из настила, укрепленного на опорных изоляторах высотой не менее 70мм.

1.5. Настил подставки размером не менее 500×500 мм следует изготавливать из деревянных планок без сучков и косослоя, выструганных из хорошо просушенного дерева. Зазоры между планками не должны превышать 30мм. Сплошные настилы затрудняют проверку изоляторов.

1.6. Изолирующие подставки должны быть прочными и устойчивыми. Для невозможности опрокидывания изолирующей подставки, края настилок не должны выступать за опорную поверхность изоляторов.

2.ПРАВИЛА ПОЛЬЗОВАНИЯ КОВРАМИ И ПОДСТАВКАМИ.

2.1. После хранения при отрицательной температуре ковры перед употреблением должны быть выдержаны в упакованном виде при температуре 20±5 градусов по Цельсию не менее 24 часа.

2.2. Ковры и изолирующие подставки перед применением должны быть очищены от загрязнений, высушены и осмотрены на отсутствие дефектов.

3. ИСПЫТАНИЯ КОВРОВ И ПОДСТИЛОК.

3.1. В эксплуатации ковры и подставки не испытывают. Их отбраковывают при осмотрах. Ковры следует очищать от загрязнения и осматривать не реже 1 раза в 6 месяцев. При обнаружении дефектов в виде проколов, надрывов, трещин и т.п. их следует заменить новым. Подставки осматривают 1 раз в 3 года на отсутствии нарушений целостности опорных изоляторов, изломов, ослабления связи между отдельными частями настила. При обнаружении указанных дефектов их бракуют. А после устранения дефектов испытывают по нормам приемо-сдаточных испытаний.

Классификация, виды и применение

В электроустановках существуют коллективные (КСЗ) и индивидуальные (СИЗ) средства защиты. КСЗ включают такие способы, как ограждения, системы автоматического контроля или защитное заземление и зануление. СИЗ могут быть использованы одним человеком.

В зависимости от напряжения электроустановок СЗ подразделяются на 2 класса:

• для установок с напряжением до 1000 В;
• для установок с напряжением выше 1000 В.

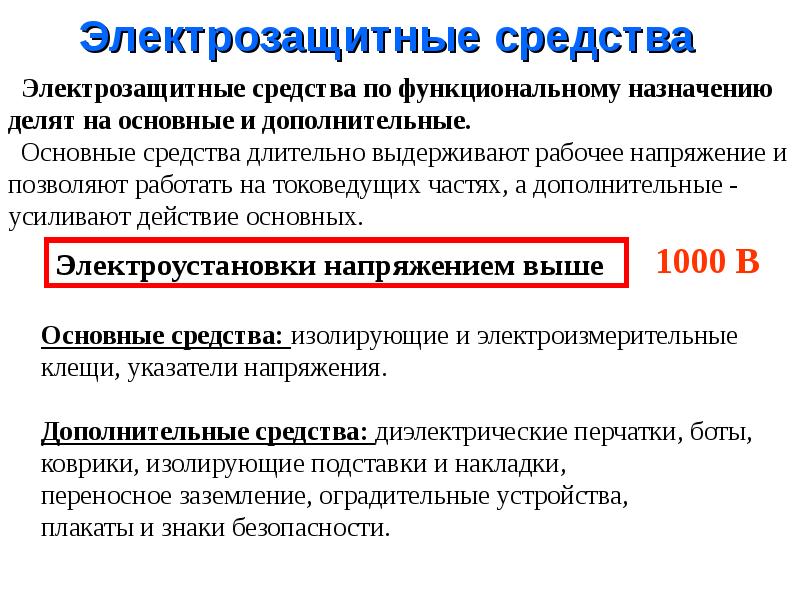

Кроме того, в электроустановках могут быть основные или дополнительные (вспомогательные) средства защиты. Первые из них имеют изоляцию, которая обеспечивает возможность действий под напряжением в течение длительного времени.

Вторые не могут полностью обеспечить безопасность для данного напряжения. Они дополняют основные СЗ и, кроме того, предохраняют от воздействия тока при прикосновении человека к токоведущим частям или попадании его под шаговое напряжение.

К основным средствам в сетях выше 1000 В относятся:

• изолирующие штанги и клещи;
• указатели напряжения;
• приборы для обеспечения безопасности при испытаниях в сети (измерительные клещи, приборы прокола кабеля).

К дополнительным средствам в электросетях выше 1000 В относят:

• перчатки и боты;
• ковры и подставки диэлектрические;
• штанги для выравнивания потенциала;
• лестницы и стремянки изолирующие.

К основным индивидуальным средствам защиты в электроустановках до 1000 В относят:

• изолирующие штанги и клещи;
• указатели напряжения;

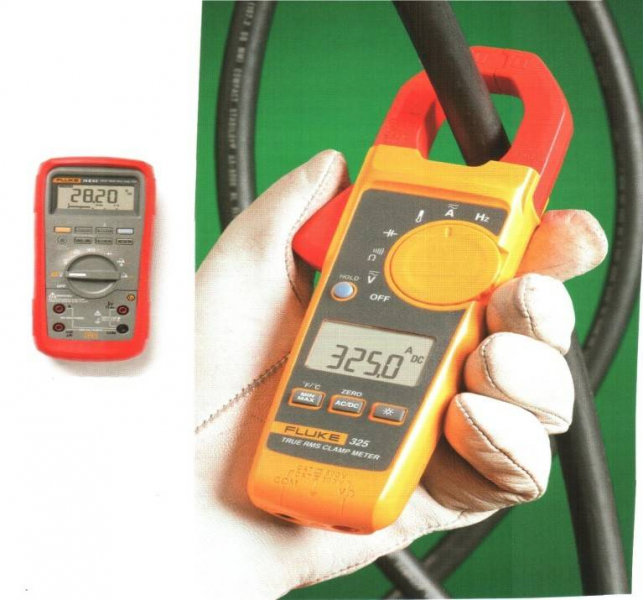

• измерительные клещи;
• ручной инструмент с изоляцией;
• перчатки диэлектрические.

К дополнительным средствам в электросетях до 1000 В относят:

• галоши, ковры и подставки диэлектрические;
• накидки;
• лестницы и стремянки изолирующие.

Для предотвращения воздействия на персонал электрических полей с высокой напряженностью применяются специальные экранирующие костюмы.

В качестве СИЗ для защиты различных органов и частей тела (головы, органов дыхания, рук, глаз) используются защитные каски, противогазы, рукавицы, очки. Для предотвращения падения применяются страховочные пояса, а для защиты от электродуги – специальные костюмы.

Какие бывают средства индивидуальной защиты (электробезопасность)

Защитные средства, применяемые в электроустановках, подразделяются на несколько основных видов в зависимости от используемого напряжения, а также как основные и дополнительные в работе, которые также определяются как метод осуществления работ.

При осуществлении постоянной работы с электрическим оборудованием, например при профессии электрик или иной работе непосредственно связанной с опасностью получения удара током такой набор должен соответствовать всем стандартам качества и наличествовать в полном объеме на предприятии.

Общие средства нейтрализации негативных последствий электрического тока

Основные электрозащитные средства

Основные средства защиты персонала от поражения током также имеют градацию в зависимости от работы под различным напряжением. Соответственно в зависимости от требований безопасности различаются и требования, предъявляемые к качеству и составу материалов такого инструментария. Главным отличием от дополнительных является возможность постоянного осуществления трудовой деятельности без необходимости обесточивания электрооборудования.

Защитное обмундирование применяемое во время работы на установках

До 1000 Вт

В условиях работы на оборудовании с напряжением, не достигающим 1000 вольт, используются:

• специальные прорезиненные перчатки, выполненные с использованием современным полимеров, которые способны длительное время выдерживать большое напряжение;

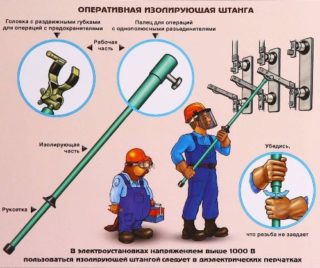

• изолирующие штанги, выполненные с использованием диэлектрического металла, которые прикрепляются к источнику электричества и служат в качестве основного заземлителя, в результате чего обеспечивается безопасная работа;
• специальные клещи, которые могут использоваться в места. Где применение штанги невозможно. С помощью данных клещей также осуществляются ремонтные мероприятия;
• специальное оборудование с указателями напряжения, для измерения силы и напряжения тока.

Указатели напряжения используемые в установках до 1000в

От 1000 Вт

Требования, предъявляемые к данной категории более высоки, так как напряжение свыше 1000в практически гарантированно приведет к смерти сотрудника в результате получения электроудара:

• указатели повышенного напряжения, которые могут показывать индикацию столь высокого напряжения. Такие приборы обладают мощной изоляцией и показывают лишь напряжение свыше 1 киловольта;
• изоляционные штанги повышенного напряжения выполняются из особого материала, который способен выдержать повышенные нагрузки, также как и специальные клещи которыми электрик способен проводить работу;

Такие инструменты должны применяться только в совокупности с индивидуальными средствами защиты персонала, которые также обеспечивают безопасность работника. К таким вещам относятся специальные деревянные поддоны, которые изолируют электрический ток в пределах определенного участка. Также при деятельности с высоким напряжением обязательным атрибутом выступают средства защиты кожного покрова в виде специальных курток и спецовок из непроводимого материала. Также обязательным к использованию являются средства защиты глаз от возникновения искр.

Измерители напряжения применяемые в установках с большим напряжением более 1000в

Перечень средств защиты (согласно инструкции):

При работе в электроустановках используются:

— средства защиты от поражения электрическим током (электрозащитные средства);

— средства защиты от электрических полей повышенной напряженности коллективные и индивидуальные (в электроустановках напряжением 330 кВ и выше);

— средства индивидуальной защиты (СИЗ) в соответствии с государственным стандартом (средства защиты головы, глаз и лица, рук, органов дыхания, от падения с высоты, одежда специальная защитная).

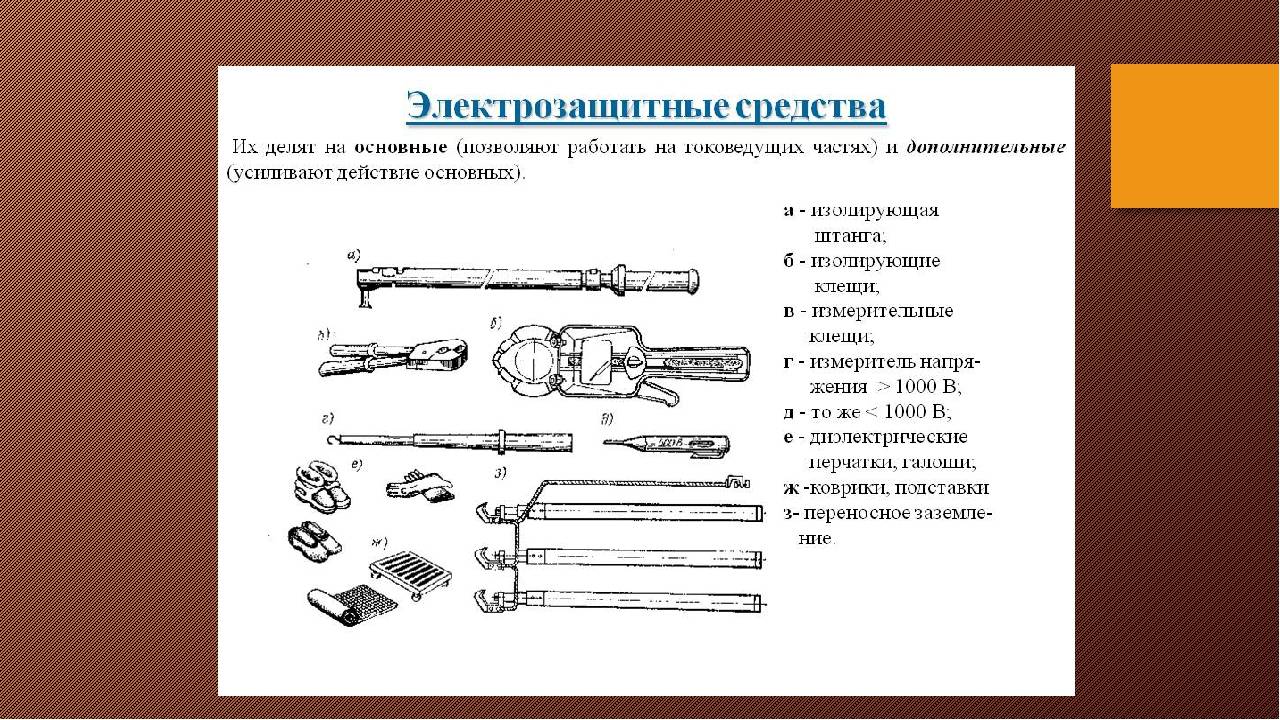

1.1.5. К электрозащитным средствам относятся:

— изолирующие штанги всех видов;

— изолирующие клещи;

— указатели напряжения;

— сигнализаторы наличия напряжения индивидуальные и стационарные;

— устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках (указатели напряжения для проверки совпадения фаз, клещи электроизмерительные, устройства для прокола кабеля);

— диэлектрические перчатки, галоши, боты;

— диэлектрические ковры и изолирующие подставки;

— защитные ограждения (щиты и ширмы);

— изолирующие накладки и колпаки;

— ручной изолирующий инструмент;

— переносные заземления;

— плакаты и знаки безопасности;

— специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше;

— гибкие изолирующие покрытия и накладки для работ под напряжением в электроустановках напряжением до 1000 В;

— лестницы приставные и стремянки изолирующие стеклопластиковые.

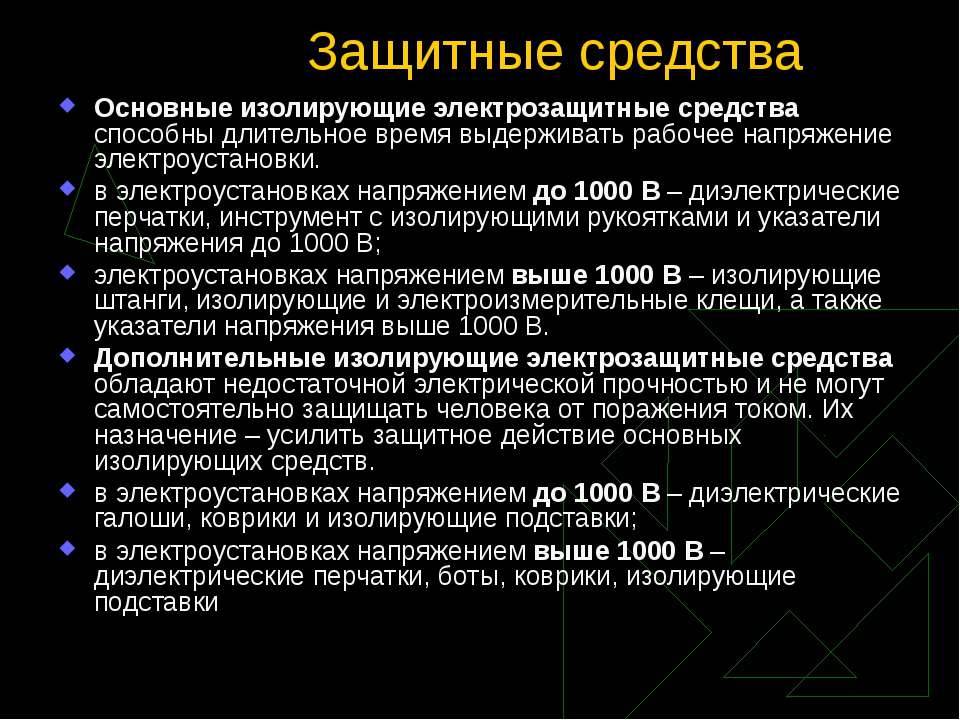

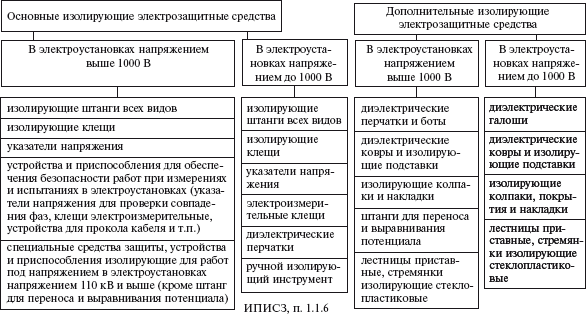

1.1.6. Изолирующие электрозащитные средства делятся на основные и дополнительные.

К основным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000 В относятся:

— изолирующие штанги всех видов;

— изолирующие клещи;

— указатели напряжения;

— устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках (указатели напряжения для проверки совпадения фаз, клещи электроизмерительные, устройства для прокола кабеля и т.п.);

— специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше (кроме штанг для переноса и выравнивания потенциала).

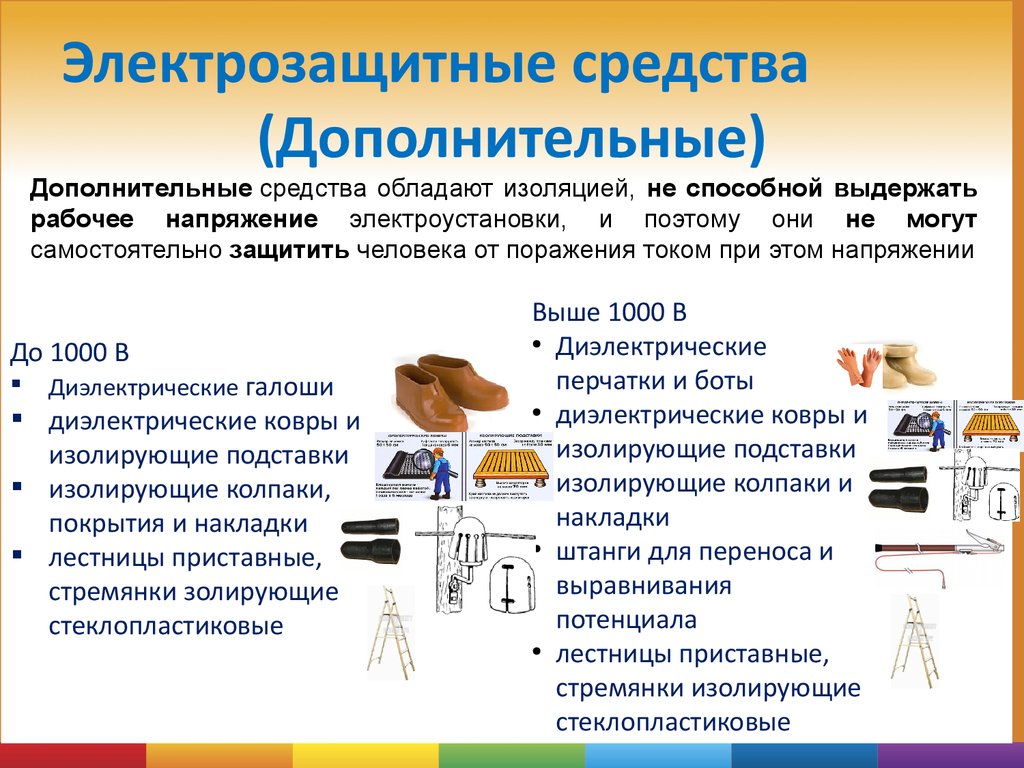

К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000 В относятся:

— диэлектрические перчатки и боты;

— диэлектрические ковры и изолирующие подставки;

— изолирующие колпаки и накладки;

— штанги для переноса и выравнивания потенциала;

— лестницы приставные, стремянки изолирующие стеклопластиковые.

К основным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся:

— изолирующие штанги всех видов;

— изолирующие клещи;

— указатели напряжения;

— электроизмерительные клещи;

— диэлектрические перчатки;

— ручной изолирующий инструмент.

К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся:

— диэлектрические галоши;

— диэлектрические ковры и изолирующие подставки;

— изолирующие колпаки, покрытия и накладки;

— лестницы приставные, стремянки изолирующие стеклопластиковые.

1.1.7. К средствам защиты от электрических полей повышенной напряженности относятся комплекты индивидуальные экранирующие для работ на потенциале провода воздушной линии электропередачи (ВЛ) и на потенциале земли в открытом распределительном устройстве (ОРУ) и на ВЛ, а также съемные и переносные экранирующие устройства и плакаты безопасности.

1.1.8. Кроме перечисленных средств защиты в электроустановках применяются следующие средства индивидуальной защиты:

— средства защиты головы (каски защитные);

— средства защиты глаз и лица (очки и щитки защитные);

— средства защиты органов дыхания (противогазы и респираторы);

— средства защиты рук (рукавицы);

— средства защиты от падения с высоты (пояса предохранительные и канаты страховочные);

— одежда специальная защитная (комплекты для защиты от электрической дуги).

СКАЧАТЬ — Средства защиты. Приказ Минэнерго РФ от 30.06.2003 №261

Какие существуют виды испытаний средств защиты?

После изготовления средства защиты подвергают приемо-сдаточным и типовым испытаниям (ГОСТ 16504—81).

Приемо-сдаточные испытания — контрольные испытания готовой продукции, проводимые изготовителем при приемочном контроле. Типовые испытания — контрольные испытания продукции, проводимые после изменений в конструкции, рецептуре или технологии изготовления, для оценки ее эффективности и целесообразности.

В эксплуатации средства защиты подвергают эксплуатационным и внеочередным испытаниям.

Периодические испытания — контрольные испытания продукции, проводимые периодически в объемах и сроки, которые установлены в соответствующей документации.

Внеочередные испытания осуществляют после ремонта, который может отразиться на основных электрических и механических характеристиках средств защиты. Объем таких испытаний определяется в зависимости от характера неисправности и вида ремонта. Испытания после ремонта ведутся по нормам приемо-сдаточных испытаний.

Инструмент ручной изолирующий

Ручной изолирующий инструмент (отвёртки, пассатижи, кусачки, ключи гаечные, монтёрские ножи и т.п.) применяются в электроустановках до 1 кВ в качестве основного электрозащитного средства.

Инструмент изготавливается 2х видов:

− инструмент из проводящего материала покрытый электроизоляционным материалом полностью или частично;

− инструмент из электроизоляционного материала, имеющий, при необходимости, металлические вставки.

Изолирующее покрытие должно быть неснимаемым из прочного, нехрупкого, влагостойкого и маслобензостойкого негорючего изоляционного материала.

Изоляция стержней отвёрток должна оканчиваться на расстоянии не менее 10 мм от конца жала отвёртки.

У пассатижей, плоскогубцев, кусачек и т.п., длина ручек должна быть не менее 400 мм, изолирующее покрытие должно иметь упор высотой не менее 10 мм на левой и правой частях рукояток и 5 мм на верхней и нижней частях рукояток, лежащих на плоскости.

У монтёрских ножей минимальная длина изолирующих ручек должна быть 100 мм, на ручке должен находиться упор со стороны рабочей части высотой не менее 5 мм, а длина неизолированного лезвия не должна превышать 65 мм.

Эксплуатационные электрические испытания изолирующего инструмента до 1 кВ проводят повышенным напряжением 2 кВ в течение 1 мин. с периодичностью 1 раз в год.

Инструмент в процессе эксплуатации осматривают периодически не реже 1 раза в 6 месяцев, а также перед каждым применением.

Изолирующие покрытия инструмента не должны иметь дефектов ухудшающих внешний вид и снижающих механическую и электрическую прочность.

Основные виды

Основное требование, предъявляемое к защитным средствам – их изоляция должна долгое время выдерживать номинальное напряжение действующих электроустановок. Кроме того, они должны обеспечивать безопасность работ не только на отключенных токоведущих частях, но и на тех участках линий, которые в данный момент подключены к сети. К инвентарю и снаряжению, используемому в силовых цепях до 1000 Вольт, принято относить следующие наименования:

• резиновые перчатки с хорошей диэлектрической защитой;
• особый инструмент, имеющий надежно изолированные ручки;
• специальные клещи и штанги;
• защищенные от высоких напряжений указатели потенциала.

Первые две позиции – самый простой способ защитить человека от воздействия опасных напряжений. Более сложными инструментами, имеющими отношение к профессиональной деятельности работников высоковольтных лабораторий, являются последние три позиции. Они применяются при проведении оперативных переключений, связанных со следующими действиями:

• управление разъединителями;
• замена сгоревших предохранителей;
• монтаж элементов разрядников и другие операции.

Изолирующие клещи применяются при необходимости замены предохранителей в действующих электроустановках до и выше 1000 Вольт. При работе с ними обязательно применение средств дополнительной защиты (перчаток и очков). Указатели напряжения востребованы, когда необходимо убедиться в его наличии или отсутствии в проверяемой точке. Они выпускаются в двух исполнениях:

• двухполюсные устройства, фиксирующие потенциал при протекании активной токовой составляющей;
• однополюсные указатели, срабатывающие только при наличии емкостной компоненты.

К этой же категории, но только для цепей выше 1000 Вольт, принято относить штанги и клещи всех видов, а также другие специальные приспособления.

Последние документы в Базе

Охрана труда

Приказ об освобождении от прохождения инструктажа на рабочем месте

Программа инструктажа на рабочем месте для кладовщика

Приказ о допуске работника к работе

Приказ о стажировке вновь принятого работника

Пожарная безопасность

Приказ о создании пожарно-технической комиссии

План работы пожарно-технической комиссии

План график технического обслуживания систем противопожарной защиты

План эвакуации при пожаре текстовая часть

Электробезопасность

Приказ о создании комиссии по электробезопасности

Приказ на присвоении 1 группы допуска по электробезопасности

Приказ о назначении ответсвенного за электрохозяйство

Программа обучения 3 группа по электробезопасности

Нормы комплектования средствами защиты.

Персонал, обслуживающий электроустановки, должен быть обеспечен всеми необходимыми средствами защиты, обучен правилам применения и обязан пользоваться ими для обеспечения безопасности работы. Средства защиты должны находиться в качестве инвентарных в помещениях электроустановок (распределительных устройствах, цехах электростанций, на трансформаторных подстанциях, в распределительных пунктах электросетей и т.п.) или входить в инвентарное имущество оперативно-выездных бригад, бригад эксплуатационного обслуживания передвижных высоковольтных лабораторий и т.п., а также выдаваться для индивидуального пользования.
Инвентарные средства защиты распределяются между объектами и оперативно-выездными бригадами в соответствии с системой организации эксплуатации, местными условиями и нормами комплектования. Например, в главном помещении тяговой подстанции — на пульте управления, где находится оперативный дежурный, откуда он направляется на производство оперативных переключений, должен находиться следующий комплект защитных средств (табл. 3).
Порядок хранения. Средства защиты подвержены разрушительным воздействиям внешней среды: солнечных лучей, химических веществ, механическим воздействиям и т.п. Правилами  установлен порядок содержания средств защиты, обеспечивающий их исправность и пригодность к употреблению. Условиями, обеспечивающими соблюдение такого порядка, прежде всего является защита от увлажнения, загрязнения, пересыхания и механических повреждений, для чего их необходимо хранить в закрытых помещениях. Таблица 3
Комплект защитных средств на пульте управления тяговой подстанции

Наименование средства защиты	Количество
1	2
Указатель напряжения	1 шт. на каждый класс напряжения выше 1000 В и 2 шт. на напряжение до 1000 В
Изолирующие клещи на напряжение выше 1000 В (при отсутствии универсальной штанги)	По 1 шт. на каждый класс напряжения (при наличии предохранителей на эти напряжения)
Изолирующие клещи на напряжение до 1000 В	1 шт.
Электроизмерительные клещи	По местным условиям
Диэлектрические перчатки	2 пары
Диэлектрические галоши	2 пары

1	2
Изолированный инструмент	1 комплект
Переносные заземления	По местным условиям
Диэлектрические ковры и изолирующие накладки	По местным условиям
Плакаты и знаки безопасности (переносные)	То же
Защитные каски	1 шт. на каждого работающего
Респираторы	2 шт.
Защитные очки	2 пары

Находящиеся в эксплуатации средства защиты из резины следует хранить в сухом помещении при температуре 0 — 30 °С в специальных шкафах, на стеллажах, полках, в ящиках и т.п. отдельно от инструментов. Они должны быть защищены от воздействия масел, бензина, кислот, щелочей и других разрушающих резину веществ, а также от прямого воздействия солнечных лучей и теплоизлучений нагревательных приборов (не ближе одного метра от них). Изолирующие штанги и клещи хранят в условиях, исключающих их прогиб и соприкосновение со стенами, т.е. в подвешенном состоянии.
Специальные места для хранения переносных заземлений нумеруются так же, как и сами п.з. Средства защиты размещают в специально отведенных местах, как правило, у входа в помещение, а также на щитах управления. В местах хранения должны иметься перечни средств защиты. Места хранения должны быть оборудованы крючками или кронштейнами для штанг, изолирующих клещей, п.з., плакатов и знаков безопасности, а также шкафами, стеллажами и т.п. для диэлектрических перчаток, бот, галош, ковров и подставок, рукавиц, предохранительных поясов и канатов, защитных очков и масок, противогазов, указателей напряжения и т.п.
Отдельно от других инструментов в ящиках, сумках или чехлах хранят средства защиты, предназначенные для работы оперативно-выездных бригад и бригад эксплуатационного обслуживания. Те средства защиты, которые позволяют работать под напряжением, следует держать в сухих, проветриваемых помещениях.

Требования к диэлектрическим коврам

Согласно установленному государственному стандарту, диэлектрические коврики должны отвечать ряду требований

Если изделие в какой-то степени не соответствует ГОСТу, то его использование может привести к нежелательным последствиям, поэтому перед приобретением диэлектрических ковров следует обращать внимание на его соответствие стандарту

Ковры должны изготавливаться из резины, электрическая прочность которой не должна быть менее 10кВ/мм. Прочность резины также должна выдерживать изгибы изделия на 180 градусов в двух взаимно перпендикулярных направлениях, при этом не оставляя трещин и заломов. Физико-механические свойства используемой при изготовлении диэлектрических ковриков резины четко прописаны в соответствующем ГОСТе.

Все коврики должны быть одноцветными и иметь рифленую поверхность (глубина рифов 1-3 мм) с целью предотвращения скольжения.

На лицевой стороне диэлектрического ковра не должно быть никаких посторонних включений, отверстий или трещин. Стандартом допускается наличие небольших (не более 1 мм глубиной или высотой, и не более 4 мм в диаметре) раковин или пузырей, но не больше, чем 6 штук на 1 метр длины изделия. Также, на лицевой стороне коврика допустимо наличие незначительных изъянов рельефного рисунка, его недопрессовки или разнотона.

С обратной стороны коврика наличие допустимых размеров раковин (максимум 1,5 мм в глубину, 35 мм в длину и 20 мм в ширину) или пузырей (максимум 1 мм в высоту и 5 мм в диаметре) также не должно превышать количества 6 штук на 1 метр длины ковра.

Также стандартом допускается наличие на обеих сторонах следов антиадгезива.

Испытательное напряжение, которое должны выдерживать диэлектрические коврики — 20 кВ переменного тока частотой 50 Гц. Максимально допустимое значение тока утечки ковриков — 160 мА/кв.м.

Учет средств защиты и контроль за их состоянием

Все находящиеся в эксплуатации электрозащитные средства должны быть пронумерованы. Исключение составляют следующие наименования:

• защитные каски, диэлектрические коврики;
• специальные изолирующие подставки;

• плакаты безопасности и защитные ограждения;
• штанги для переноса и выравнивания потенциала.

Номера присваиваются индивидуально для каждого вида ЗС с учетом конкретных условий их эксплуатации. Инвентарный номер либо выбивается на металлических деталях изделий, либо наносится яркой краской на хорошо видимом месте. Также допускается его размещение на специальной бирке, закрепленной на самом средстве защиты.

Если снаряжение или инструмент содержат в своей конструкции несколько частей – отдельная бирка навешивается на каждую из них. В соответствующих подразделениях предприятий, связанных с обслуживанием электрооборудования, обязательно наличие журнала учета всех имеющихся в них средств защиты, в том числе и выданные в индивидуальное пользование.

Общая их наличность и текущее состояние контролируются путем визуальных осмотров, периодичность которых устанавливается из расчета не реже одного раза в полгода. Для переносных заземлений этот показатель составляет не реже раза в квартал. Ответственный работник, которому доверено контролировать их состояние, после осмотра должен зафиксировать результат в соответствующей графе специального журнала.

Как проверить диэлектрические перчатки?

Чем отличаются диэлектрические галоши от бот, где их применяют и как поверяют

Первая помощь при поражении электрическим током: краткое руководство

Сколько существует групп по электробезопасности и принципы их присвоения

Что означает степень защиты IP — расшифровка, таблица, примеры использования

Основные виды коронок для сверления бетона

Виды диэлектрических ковриков

В зависимости от условий эксплуатации диэлектрические коврики делятся на два вида:

• обычные диэлектрические коврики,

• маслобензостойкие диэлектрические коврики.

Обычный диэлектрический коврик предназначен для применения в помещениях со стандартными условиями окружающей среды и может использоваться при температурах от -15 до +40 градусов.

Маслобензостойкие диэлектрические коврики предназначены для использования в агрессивном температурном режиме – материал коврика способен сохранять свои защитные свойства в диапазоне температур от -50 до +80 градусов. Стоит отметить, что при экстремально высоких температурах срок службы коврика не более 3000 часов.

Общие правила испытаний средств защиты

1.5. Общие правила испытаний средств защиты

1.5.1. Приемо-сдаточные, периодические и типовые испытания проводятся на предприятии-изготовителе по нормам, приведенным в Приложениях 4 и 5, и методикам, изложенным в соответствующих стандартах или технических условиях.

1.5.2. В эксплуатации средства защиты подвергают эксплуатационным очередным и внеочередным испытаниям (после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности). Нормы эксплуатационных испытаний и сроки их проведения приведены в Приложениях 6 и 7.

1.5.3. Испытания проводятся по утвержденным методикам (инструкциям).

Механические испытания проводят перед электрическими.

1.5.4. Все испытания средств защиты должны проводиться специально обученными и аттестованными работниками.

1.5.5. Каждое средство защиты перед испытанием должно быть тщательно осмотрено с целью проверки наличия маркировки изготовителя, номера, комплектности, отсутствия механических повреждений, состояния изоляционных поверхностей (для изолирующих средств защиты). При несоответствии средства защиты требованиям настоящей Инструкции испытания не проводят до устранения выявленных недостатков.

1.5.6. Электрические испытания следует проводить переменным током промышленной частоты, как правило, при температуре плюс (25 +/- 15) °C.

Электрические испытания изолирующих штанг, указателей напряжения, указателей напряжения для проверки совпадения фаз, изолирующих и электроизмерительных клещей следует начинать с проверки электрической прочности изоляции.

Скорость подъема напряжения до 1/3 испытательного может быть произвольной (напряжение, равное указанному, может быть приложено толчком), дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим при напряжении более 3/4 испытательного считывать показания измерительного прибора. После достижения нормированного значения и выдержки при этом значении в течение нормированного времени напряжение должно быть плавно и быстро снижено до нуля или до значения не выше 1/3 испытательного напряжения, после чего напряжение отключается.

1.5.7. Испытательное напряжение прикладывается к изолирующей части средства защиты. При отсутствии соответствующего источника напряжения для испытания целиком изолирующих штанг, изолирующих частей указателей напряжения и указателей напряжения для проверки совпадения фаз и т.п. допускается испытание их по частям. При этом изолирующая часть делится на участки, к которым прикладывается часть нормированного полного испытательного напряжения, пропорциональная длине участка и увеличенная на 20%.

1.5.8. Основные изолирующие электрозащитные средства, предназначенные для электроустановок напряжением выше 1 до 35 кВ включительно, испытываются напряжением, равным 3-кратному линейному, но не ниже 40 кВ, а предназначенные для электроустановок напряжением 110 кВ и выше — равным 3-кратному фазному.

Дополнительные изолирующие электрозащитные средства испытываются напряжением по нормам, указанным в Приложениях 5 и 7.

1.5.9. Длительность приложения полного испытательного напряжения, как правило, составляет 1 мин. для изолирующих средств защиты до 1000 В и для изоляции из эластичных материалов и фарфора и 5 мин. — для изоляции из слоистых диэлектриков.

Для конкретных средств защиты и рабочих частей длительность приложения испытательного напряжения приведена в Приложениях 5 и 7.

1.5.10. Токи, протекающие через изоляцию изделий, нормируются для электрозащитных средств из резины и эластичных полимерных материалов и изолирующих устройств для работ под напряжением. Нормируются также рабочие токи, протекающие через указатели напряжения до 1000 В.

Значения токов приведены в Приложениях 5 и 7.

1.5.11. Пробой, перекрытие и разряды по поверхности определяются по отключению испытательной установки в процессе испытаний, по показаниям измерительных приборов и визуально.

1.5.12. Электрозащитные средства из твердых материалов сразу после испытания следует проверить ощупыванием на отсутствие местных нагревов из-за диэлектрических потерь.

1.5.13. При возникновении пробоя, перекрытия или разрядов по поверхности, увеличении тока через изделие выше нормированного значения, наличии местных нагревов средство защиты бракуется.

1.4. Учет средств защиты и контроль за их состоянием1.4. Учет средств защиты и контроль за их состоянием

2. ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА2. ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА >>>

На какие группы подразделяются плакаты?

В соответствии с назначением плакаты подразделяются на четыре группы: предупреждающие, запрещающие, предписывающие и указательные. По характеру применения они бывают постоянные и переносные.

Постоянные плакаты изготовляются из листового металла, пластических материалов или посредством нанесения красками через трафарет на бетонные или металлические поверхности (двери камер, опоры воздушных линий и т. п.).

Переносные плакаты делают из картона, фанеры, пластмасс и других материалов.

Для ОРУ допускается изготовлять переносные плакаты со специальными приспособлениями (крючок, зажим, шнур и т. п.) для их закрепления на месте установки.

Требования к электрощитовым помещениям

По общепринятым нормам и стандартам электрощитовое оборудование необходимо размещать в специально отведенных помещениях. Конечно, допускается размещение некоторых шкафов на улице, на опоре или внешней стороне здания, а также в тамбурах или на этажах.

Для всех остальных щитов предусмотрены щитовые, которые обычно имеют небольшой размер и вмещают в себя все необходимые устройства для безопасного и бесперебойного функционирования электрических систем здания. Согласно установленным правилам к ним выдвигают несколько требований, которые стоит учитывать для избежания гибели людей и порчи имущества.

Рекомендации по выбору

При выборе средств электрозащиты необходимо учитывать следующие общие рекомендации:

• Изолирующая диэлектрическая рукоятка устройства на конце должна иметь кольцо. При этом высота такого кольца для приборов, работающих в сетях выше 1000 В, должна быть не меньше 5 мм, а для приборов, работающих в сетях с более низким напряжением, – 3 мм.
• Изолирующая часть прибора должна быть выполнена из диэлектрика, не поглощающего влагу, имеющего стабильные диэлектрические и механические характеристики.
• Поверхность рукояток должна быть гладкой и не иметь трещин и сколов.
• Конструкция электрозащитного устройства не должна допускать возможности короткого замыкания фаз или замыкания фазы на землю.

Перчатки из нитрилового каучука устойчивы к высоким температурам. Где широко используются нитриловые перчатки, узнайте из этой публикации.

Tags: автомат, бра, вид, вред, выбор, , зажим, заземление, изоляция, испытание, как, , напряжение, перенос, потенциал, провод, пуск, , работа, размер, регулятор, розетка, рубильник, ряд, свет, светильник, средство, срок, тен, тип, ток, , установка, щит, электрощит, эффект
