Описание и устройство энергосберегающих ламп

Основные эксплуатационные характеристики

При выборе осветительного прибора обязательно нужно обращать внимание не только на показатели мощности, но и другие немаловажные характеристики, представленные:

• Видом цокольной части. Современные энергосберегающие лампочки выпускаются практически с любыми видами цоколя, но наиболее востребованы «Е14», «Е27», «GU10», «G9», «GU5.3», «G4» и «GU4».
• Сроком эксплуатации энергосберегающей лампы, который измеряется в часах. Данный показатель является довольно приблизительным. Он отображает, сколько часов осветительный прибор может теоретически сохранять свое рабочее состояние в условиях стабильного напряжения электрической сети. Однако, значительные перепады напряжения, а также частые включения и выключения способны крайне негативно сказаться на сроке службы энергосберегающей лампы.
• Количеством циклов включения и выключения осветительного прибора. В момент включения, а особенно выключения, лампа испытывает на себе так называемый «бросок» электрического тока, что оказывает сильное влияние на средний срок эксплуатации источника света. Как правило, производители указывают средний срок службы лампы такого типа в 30 тысяч циклов.
• Возможностью осуществляться регулирование уровня яркости. Наиболее современные или «продвинутые» модели энергосберегающих светильников снабжены специальной и очень удобной функцией, позволяющей легко регулировать показатели яркости посредством стандартных диммеров.
• Показателями содержания ртутных паров внутри колбы энергосберегающей лампы. Практически любая люминесцентная лампочка характеризуется содержанием ртутных паров в разном количестве, поэтому такие осветительные приборы нуждаются в грамотном процессе утилизации после выхода из строя.

Не менее важным является такой критерий, как габаритные размеры осветительного прибора, что позволяет правильно самостоятельно подобрать энергосберегающий источник света для светильника любого типа.

Ремонт светодиодных ламп своими руками

Ремонт светодиодных ламп устройство электрические схемы. Многие считают ремонт осветительной техники сложной задачей, не стоящей внимания, особенно когда речь идет про светодиодные лампы. На самом деле это не так. Затраты на ремонт значительно ниже, чем приобретение новых устройств, при этом не требуется особенных знаний или умений.

Если в вашем доме имеются светодиодные лампы и они стали со временем плохо работать можно проверить их мощность и провести несложный ремонт. Чтобы работа была выполнена профессионально, достаточно соблюдать технику безопасности и иметь под рукой необходимый инструмент.

При нынешних ценах это позволит неплохо сэкономить, не приобретая новые светодиодные лампы.

Также его применяют для того чтобы проверить целостность проводов. На эту тему есть статья. Мультиметр достаточно часто необходим в домашнем бытовом ремонте, так что его приобретение никогда не будет лишним.

Если проверка не выявит напряжения, значит, осветительный прибор ни при чем.

Необходимо найти обрыв или повреждение на электропроводке. Если напряжение присутствует, то не забудьте удостовериться в исправности расходных материалов — лампочек. Это касается приборов с патроном, куда вставляются светодиодные лампы.

Обратите внимание

Теперь переходим к возможным неисправностям самого прибора. В новых моделях все чаще устанавливают предохранитель — возможно, он сгорел и требует замены.

Дело, может быть, в проводах, тогда их стоит прозвонить (проверить на целостность, отсутствие замыкания).

Ремонт светодиодных ламп

Светодиодные лампы состоят из управляющей схемы и самих светодиодов. Для того чтобы светодиодные лампы стали работать в прежнем режиме, проводим нехитрый ремонт. Вам понадобится минимальный опыт пайки. В противном случае придется приобретать неисправные блоки отдельно. Кроме того, в китайских устройствах чаще всего сгорают выпрямители тока.

Проверить его также можно мультиметром. Нормальное напряжение в нем варьируется от 5 до 25 Вольт и ток до 0.1 Ампера. Часто перегорают недостаточно качественные или маломощные конденсаторы.

Их, при неисправности меняем сразу, благо в России такие стоят около 5 рублей. Еще проверьте резисторы и диоды, опять же при помощи мультиметра.

Для их проверки вам понадобится батарейка или аккумулятор на 9-10 Вольт, с ее помощью мы сможем быстро проверить каждый диод. Неисправные диоды можно заменить или вывести из цепи, сомкнув выводы. Новые диоды покупаются в составе LED-ленты — купите или несколько разных, или сверьте размеры резисторов перед покупкой, чтобы не пришлось перепаивать еще и резисторы.

Лучше всего брать мощные диоды — они ярче светят. Напоминаем что минимум яркости ля жилого помещения — 150 люксов (желательно 200), в противном случае нагрузка на глаза значительно возрастает. Измерить освещенность светодиодные лампы можно при помощи переносного люминометра. Вот таким нехитрым способом можно самостоятельно отремонтировать светодиодные лампы.

Основные параметры

Все энергосберегающие лампы характеризуются целым рядом важных параметров, которые представлены:

• цветностью или показателями температуры свечения;
• мощностью или расходом электроэнергии в процессе эксплуатации;
• световым потоком или уровнем освещенности, который обеспечивает источник света;
• цокольной частью или способом вкручивания лампы в патрон.

Энергосберегающие осветительные приборы, предназначенные для бытового использования, выпускаются в трёх основных вариантах:

• лампы, обеспечивающие теплое, желтоватое свечение, с маркировкой 2700 К;
• лампы, обеспечивающие холодное, голубоватое свечение, с маркировкой 4200 К;
• лампы, обеспечивающие белое, дневное свечение, с маркировкой 6400 К.

Стандартные показатели соотношения уровня мощности и типа светового потока указываются в маркировке. Первая цифра маркировки является обозначением цветовой передачи, а последние две цифры – цветовая температура осветительного энергосберегающего прибора:

• лампы с тепло-белым свечением – 827=2700K, 830=3000K и 930=3000K;
• лампы с нейтрально-белым свечением – 840=4000K и 940=4000K;
• лампы с белым дневным светом – 860=6000K, 950=5000K и 965=6500K.

Как показывает практика, при равных показателях мощности, средний срок эксплуатации энергосберегающих осветительных приборов примерно в восемь раз превышает срок службы традиционной лампы накаливания.

Типы энергосберегающих ламп

В продаже существует три вида ЭСЛ: галогенные (газонаполненные), светодиодные и люминесцентные лампы. Каждая из них имеет плюсы, минусы и рациональные способы применения для освещения дома.

Люминесцентные

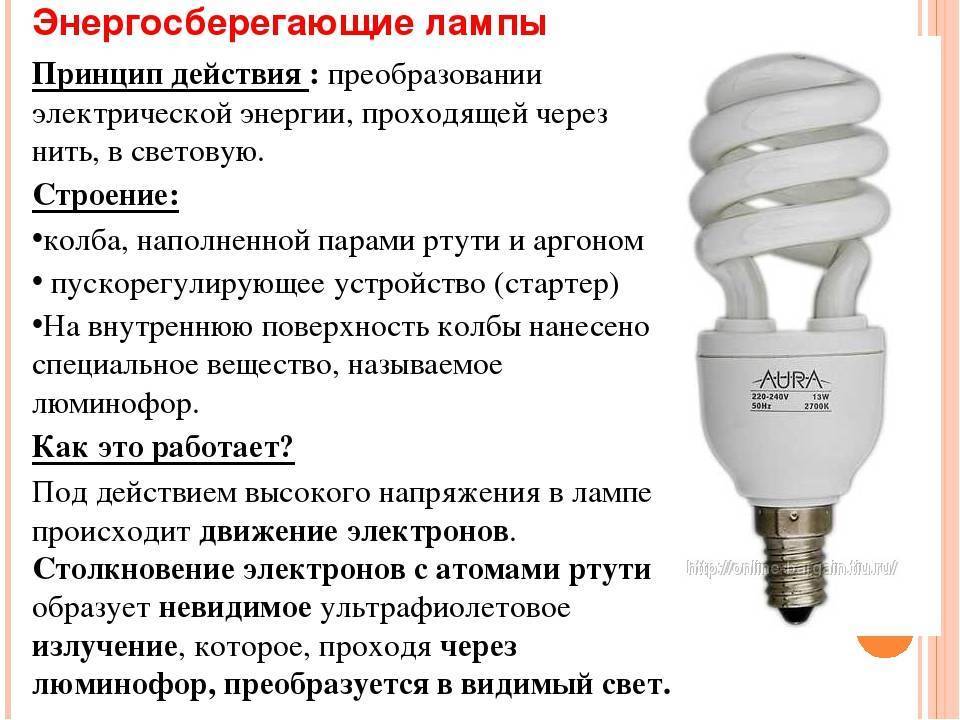

Принцип работы этого светового прибора заключается в том, что в стеклянной колбе, заполненной инертным газом с парами ртути, зажигается газовый разряд. Так как он испускает излучение ультрафиолетового спектра, в видимый свет оно преобразуется с помощью слоя люминофора, которым покрывается изнутри стеклянная оболочка. Цветовая температура лампы зависит именно от состава люминофора. Мощные энергосберегающие люминесцентные лампы дневного света широко применяются для освещения общественных и промышленных помещений.

Преимущества

Средний срок службы люминесцентной лампы – 8 000 часов, при этом для обеспечения такого же светового потока, как у традиционной 60-ваттной лампы, потребуется всего 11 Вт.

Стоимость относительно невелика – от 100 до 200 рублей за качественную продукцию известных производителей (например, Osram).

Окупаемость при этих условиях – один год, притом, что уважающие себя фирмы предоставляют на них гарантию 3 года.

Недостатки

Особенности конструкции определяют недостатки люминесцентных ламп:

• форма колбы ограничивается необходимостью применения тонкой трубки;
• максимальное значение светового потока достигается не сразу после включения;
• стабильность работы сильно зависит от качества электроэнергии;
• возможные пульсации света могут причинить вред зрению;
• быстрый износ в результате частых включений и выключений.

Светодиодные

В этом типе ламп используется светодиод – полупроводниковый прибор. Для того чтобы подходить для замены традиционной лампы накаливания, они должны иметь в своем составе специальное устройство, называемое драйвер – источник тока, а также модуль с несколькими десятками светодиодов.

Преимущества

Срок службы светодиодных приборов составляет 30 000–50 000 часов. Энергопотребление самое низкое в классе ЭСЛ: 8 Вт соответствует 60 Вт традиционной лампочки.

Недостатки

Основной недостаток – высокая цена. Стоимость 9-ваттных ламп хорошего качества начинается со 150 рублей. Еще можно перечислить некоторые минусы, связанные с конструкцией прибора:

• узкий световой конус;
• большие размеры;
• падение яркости со временем;
• трудности с обеспечением нужного спектра света.

Этот тип – модификация лампы накаливания. В ее баллон добавляется специальный газ, состоящий из паров брома или йода. Это увеличивает срок службы до 2000 – 4000 часов, а также позволяет увеличить температуру спирали для большей яркости. В случае использования специальных схем для плавного включения, длительность работы повышается до 8000 часов.

Параметры для выбора

Чтобы разобраться, как выбрать яркую лампу для дома, комфортную для глаз и при этом энергосберегающую, нужно хорошо понимать, какими техническими параметрами она характеризуется.

1. Размер колбы. Часто ЭСЛ имеют большие габариты, чем лампы накаливания. Поэтому нужно измерить плафоны светильников, чтобы понимать, какая из моделей поместится внутрь.
2. Тип цоколя. В бытовых условиях чаще применяется цоколь е27 (27 – его диаметр в мм). Реже светильники делают с посадочным место под цоколь е14, это маломощные приборы для декоративной подсветки. Попадается и цоколь е40, но, как правило, в крупных светильниках и общественных местах.
3. Мощность. Так как энергосберегающие лампы эффективнее, их мощность колеблется в пределах 7 – 20 Вт. Для удобства потребителей на упаковке указано, аналогом лампы накаливания какой мощности служит конкретная энергоэффективная.
4. Срок службы. Тут двойственных толкований быть не может: чем больше, тем лучше. Численные значения начинаются с 7 тысяч часов.
5. Величина светового потока. Измеряется в люменах (лм) и показывает, сколько видимого света излучает прибор. Чем меньше соотношение между световым потоком и мощностью, тем эффективнее используется электроэнергия.
6. Цветовая температура. Проще говоря, это цвет света. Измеряется в кельвинах (К). Самый естественный и комфортный для глаз – теплый белый свет с температурой от 2700 до 3200 К, его и нужно применять в доме.

Общие преимущества и недостатки

Плюсы энергосберегающих ламп очевидны: это низкое потребление электроэнергии и большой срок службы, ради этих достоинств и переходят на более эффективные световые приборы. Недостатков не так много:

• более высокая цена по сравнению с традиционными;
• трудности с достижением оптимальной цветовой температуры;
• как правило, свет излучается в узком спектре, что не несет пользы для зрения.

История создания

Официально первая люминесцентная или, как ее еще называют, флуоресцентная лампа была создана в начале прошлого века инженером-изобретателем из США Питером Купером Хьюиттом, получившим на нее патент 17 сентября 1901 года. Хотя некоторые исследователи оспаривают его первенство в изобретении, называя «отцом» люминесцентной лампы малоизвестного немецкого физика Мартина Аронса, экспериментировавшего с ртутными лампами в конце XIX века.

Изобретенная и запатентованная Хьюиттом люминесцентная лампа содержала ртуть, пары которой нагревались проведенным через нее электротоком. Лампа Хьюитта была шарообразной формы и слегка изогнута, она давала больше света, чем лампы Лодыгина-Эдисона, но свет этот был голубовато-зеленым, неприятным для глаза. По этой причине первые ртутные лампы использовали только фотографы и они не получили широкого распространения.

Питер Купер Хьюитт. 1861-1921

Люминесцентная лампа в ее практически современном виде была создана группой немецких изобретателей во главе с Эдмундом Гермером, запатентовавшими свое изобретение 10 декабря 1926 года. Именно Гермеру пришла идея нанести флуоресцирующее покрытие на стеклянную поверхность лампы изнутри, которое преобразовывало ультрафиолетовое свечение ртутной лампы в белый свет, не режущий глаз. Альберт Халл, инженер , разработал люминесцентную лампу с аналогичным покрытием к началу 1927 года, но компания была вынуждена приобрести патент Эдмунда Гермера, как оформившего его раньше.

С момента приобретения патента Гермера инженеры «General Electric» активно принялись за совершенствование люминесцентных ламп, стараясь довести их до серийного производства. Для сокращения размеров колбы были созданы лампы круглой и U-образной формы, продемонстрированные на стенде «GE» на всемирной нью-йоркской выставке 1939 года, лампы с компактной спиралевидной колбой разработаны инженером «General Electric» Эдвардом Хаммером в 1976 году. Впрочем, спиралевидные люминесцентные лампы в 80-х так и не были запущены в производство, поскольку руководители компании сочли расходы на строительство новых заводов чрезмерными. В 1995-м медлительностью «General Electric» воспользовались китайские производители, наладив выпуск энергосберегающих ламп со спиралевидными колбами.

Эдвард Хаммер со своим изобретением — лампой с компактной спиралевидной колбой

Ввинчивающаяся лампа с магнитным балластом (SL) была создана в 1980 году — она стала первой люминесцентной лампой такого рода, способной конкурировать с лампами накаливания. Энергосберегающую лампу с электронным балластом (CFL) в 1985 году впервые продемонстрировал немецкий концерн «Osram».

Это интересно: Комплект посуды для посудомоечной машины — это сколько?

Основные технические характеристики

При покупке лампочки следует ориентироваться на следующие параметры:

Мощность. Это основная характеристика осветительного, да и любого электроприбора в целом. Двадцативаттная лампочка способна заменить 100-ваттную лампу с вольфрамовой нитью накаливания.

Сравнительные характеристики по мощности

• Тип цоколя.
  Лампы накаливания имеют традиционный «цоколь Эдисона». Энергосберегающие лампы, соответствующие данному цоколю, имеют обозначение E27.
  Для настенных и настольных ламп, а также маленьких светильничков могут использоваться приборы с цоколем E14 немного меньшего размера.
  Цоколи E40 используются для мощных осветительных приборов, имеющих отличие от ламп накаливания.
• Цветовая температура.
  Результатом некорректного подбора цветовой температуры лампы может быть раздражение глаз.
  Для офисов и рабочих мест необходимо подбирать светильники с холодным белым и голубым свечением, цветовая температура которых колеблется от 6 000 до 6 500 К.
  Для гостиной комнаты лучше иметь естественный белый свет (около 4 200 К).
  В кухню и спальную комнату лучше приобретать «экономки», имеющие цветовую температуру чуть более 2 700 К. Они излучают мягкий желтый свет и похожи на лампы накаливания.
• Цена и срок службы.
  Не стоит гнаться за дешевизной, так как есть риск нарваться на дешевую подделку, которая не прослужит и 1 000 часов вместо 6 000.
  При выборе энергоэффективных ламп лучше отдавать предпочтение брендовым лампочкам, которые хорошо зарекомендовали себя на рынке световой индустрии. Это позволит получить дополнительную экономию за счет большего срока службы. Известны фирмы-производители КЛЛ: Osram, Philips, DeLux, Navigator, Camelion, Эра.
  Старожилом на рынке энергоэффективных ламп является компания Philips, которая начала выпуск своей продукции еще в восьмидесятых годах и хорошо зарекомендовала себя. За надежность и прекрасный внешний вид «энергосберегайки» полюбились потребителям.
  Osram специализируется по выпуску ламп с 1985 года. Долгий срок эксплуатации (до 15 000 часов) позволяет с успехом использовать их в разных местах и экономить энергоресурсы.
  Сравнительно недавно появившаяся фирма Navigator (2006 год) снискала уважение потребителей из-за высокой надежности и широкого ассортимента продукции разной формы и назначения, вплоть до декоративных.
  Лампочки Camelion также надежно утвердились на отечественном рынке. Широкий ценовой диапазон позволяет найти своего потребителя с разным уровнем дохода. Есть более дешевые, эконом-варианты, срок службы которых всего 6 000 часов, для классического варианта срок службы достигает 8 000 часов, для эксклюзива – 10 000.
  Энергосберегающие лампы Эра существуют на отечественном рынке с 2008 года. Их широкий ассортимент может заменить любые лампы накаливания разной формы и типа цоколя.

Особенности и разница

Выяснить, какие лампы лучше выбрать для дома, поможет сравнение их по общим структурным элементам, принципу работы и различиям в эксплуатационных характеристиках (по функционированию, сроку службы, яркости света, потребляемой мощности, безопасности, удобству, экономической выгоде).

По функционированию

Светодиодные лампочки различаются от энергосберегающих их принципом работы. Освещение первых совершается благодаря свечению ярких светодиодов. Под воздействием тока полупроводниковым диодным переходом осуществляется излучение синего света. Для формирования окраски свечения на излучающие кристаллы наносят слой люминофора.

Энергосберегающие лампочки наполнены парами ртути, благодаря которым колба начинает сверкать в незаметном для зрения диапазоне, под действием электрического разряда между электродами. Воздействующие на люминофор ультрафиолетовые лучи, формируют светящийся эффект разнообразных цветов.

Энергосберегающая лампочка. Фото OZON

По сроку службы

Разработчики гарантируют срок службы ЭСЛ — 10000 — 15000 часов (приблизительно на 3-4 года непрерывной работы по 8-10 часов в день).

Справка!
Светодиодная (LED) не подвержена выходу из строя из-за частых включений. Срок службы 45000-60000 часов (примерно 7 лет работы).

По экономичности

Энергосберегающие лампы электричества потребляют меньше в 5 раз ламп накаливания. Например, лампа накаливания в 100 Вт полностью соответствует ЭСЛ-лампе на 20 Вт. Т.е. горят они с одинаковой мощностью, а энергию потребляют по-разному.

Светодиодная лампа экономична более чем в 2 раза по сравнению с энергосберегающей. При сравнении с обыкновенной лампой накаливания, энергопотребление уменьшается в 12 раз. Эти лампы считаются самыми высокотехничными и экономичными в плане энергопотребления.

Соотношение по мощности КПД

Различие энергосберегающей лампы заключается в том, что в светодиодной никаких дополнительных трансформаций энергии не совершается, благодаря этому КПД таких ламп больше.

Отличия в значении КПД:

• для ламп накаливания — 5-6 %;
• для LED — 20-25%;
• для ЭСЛ — до 99%, (полного комплекта светильника — до 90-95%).

Важно!
Чем КПД источника выше, тем меньше потребляемой энергии расходуется в виде тепла.

Сравнительная таблица лампочек накаливания, ЭСЛ и LED

Лампы накаливания (Вт)	LED (Вт)	ЭСЛ (Вт)	Световой поток (лм)
20	5-7	2-3	250
40	10-13	4-5	400
60	15-16	6-10	700
75	18-20	10-12	900
100	25-30	12-15	1200
150	40-50	18-20	1800
200	60-80	25-30	2500

По размеру и внешнему виду

Многие используют популярные по внешнему виду и размерам лампы накаливания: грушевидную форму колбы, цоколь 14 или 27 мм. В связи с этим разработчики вынужденно подстраиваются под стремления потребителей и нынешний стандарт цоколей.

LED лампочка. Фото OZON

У LED основная проблема — размеры. Для эффективного отвода тепла от платы этой лампе необходимо свободное пространство, поэтому для замены обычной лампочки светодиодной той же яркости, ее габариты будут больше.

Мощность ЭСЛ, которая влечет на разрабатываемую длину трубки, определяет размеры с формой: нужную длину приходится завертеть в спираль, либо придать U-образную форму. Эти лампы используют для светильников с закрытыми плафонами.

По стоимости

Цены на энергосберегающие лампы:

Цоколь	Мощность, Вт	Цена минимальная, руб.	Максимальная
Е27	11	39	150
Е27	15	75	200
Е27	25	145	450
G13, Линейная	18	45	150
G13, Линейная	36	68	200

Средняя стоимость светодиодных ламп:

• 6 Вт. — 75-150 руб.
• 8 Вт. — 80-200 руб.
• 15 Вт. — 100-200 руб.
• 20 Вт. — 150-450 руб.

По безопасности и удобству

Энергосберегающие лампы могут разогреться до 81,7° C из-за теплоты нити накала. Светодиодные накаливаются не больше 30° C. Следовательно, у последних пожароопасность намного меньше. По причине отсутствия нити накала и тонкого стекла колбы, механическая прочность, ударопрочность, вибростойкость у LED-лампы намного выше.

Колба LED (если она есть), произведена из ударопрочного пластика, ЭСЛ — из стекла. При случайном повреждении трубки, лампочка перестает гореть. Многие лампы низкой стоимости содержат пары ртути, поэтому сломанная стеклянная трубка с люминофором может причинить существенный вред здоровью.

Внимание!
Светодиодные осветительные устройства не содержат ядовитых для окружающей среды веществ.

По особенностям использования

Многие пользователи ЭСЛ знают, что для достижения максимальной яркости им необходимо время — около 1 минуты (люминоформ светится при определенных условиях, на создание которых уходит время). LED-лампы «загораются» мгновенно после включения, поэтому они удобнее.

 Загрузка …

Схемы, устройство и работа энергосберегающих ламп

Рейтинг:   / 1

Share

Класс!

Поделиться

Компактные энергосберегающие лампы работают так же, как и обычные люминесцентные лампы с тем же принципом преобразования электрической энергии в световую. Трубка имеет на концах два электрода, которые нагреваются до 900-1000 градусов и испускают множество электронов, ускоряемых приложенным напряжением, которые сталкиваются с атомами аргона и ртути. Возникающая низкотемпературная плазма в парах ртути преобразуется в ультрафиолетовое излучение. Внутренняя поверхность трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет. К электродам подводится переменное напряжение, поэтому их функция постоянно меняется: они становятся то анодом, то катодом. Генератор подводимого к электродам напряжения работает на частоте в десятки килогерц, поэтому энергосберегающие лампы, по сравнению с обычными люминесцентными лампами, не мерцают.

Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.

При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.

Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.

Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

 Неисправности энергосберегающих ламп

Конденсатор C3 часто выходит из строя. Как правило, это бывает в лампах, в которых используются дешёвые компоненты, расчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя тназисторов Q1 и Q2 и вследствие этого – R1, R2, R3 и R5. При запуске лампы генератор часто оказывается перегружен и транзисторы часто не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.

Иногда колба лампы может быть повреждена из-за деформации, перегрева, разницы температур. Чаще всего лампы перегорают в момент включения.

 Ремонт

Ремонт обычно заключается в замене пробитого конденсатора C3. Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора, могут перегреться и сгореть транзисторы. Как правило, используются транзисторы MJE13003.

Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать.

 Устройство лампы

Лампа обычно состоит из двух частей. Верхняя часть имеет отверстия, в которые вставляется трубка. Вторая часть – больше по размерам, в ней находится печатная плата с деталями, к которой идут выводы от трубки. От верхней части платы идут провода к цоколю лампы. Обе части лампы имеют защёлки, иногда они приклеиваются. Чтобы разобрать лампу, нужно пройтись небольшой отвёрткой по месту соединения частей.

Схемы энергосберегающих ламп, как правило, очень похожи.

Схема энергосберегающей лампы Osram

Схема энергосберегающей лампы Philips

Цветовая температура

Остановимся подробней на качественном показателе света – цветовой температуре. Человеческий глаз воспринимает источники в диапазоне от 2500 К до 10000К, при этом:

• 2500 – 2800 К ощущаются как очень теплый свет (свечи, открытое пламя);
• 2800 – 3500 К – аналог закатного солнца;
• 3500 – 5000 К – нейтральное освещение (утренний свет);
• 5000 К и выше – холодный дневной свет.

Эксперты по изучению влияния света на человеческий организм рекомендуют для освещения дома выбирать яркий теплый свет, так как он наиболее полезен для зрения, расслабляет и не подавляет выработку меланина, гормона сна.

В магазине и других общественных помещениях используют мощный нейтральный свет, который не искажает цветопередачу. По отзывам потребителей, дневной свет лучше применять для рабочих зон, он бодрит и повышает работоспособность.

Зависимость видимого спектра люминесцентной лампы от люминофора

Свет, генерируемый дешевыми энергосберегающими лампами, чаще всего неприятен для зрения — в его спектре преобладают синий и желтый цвета, в результате цвет предметов в освещаемом помещении неестественен. Причины кроятся в типе люминофора, содержащем недорогой галофосфат кальция. Такие лампы, обладая высокой светоотдачей, предназначены для освещения нежилых помещений (складов и т.п.) — внешне вырабатывают белый свет, но его отражение от предметов выявляет неполный спектр (отсутствие красного и зеленого цветов).

Энергосберегающие лампы для домашнего освещения имеют более высокую цену, т.к. люминофор в них создает 3-5 цветных полос (к примеру красную, зеленую и голубую) из видимого для человеческого глаза спектра и имитирует эффект естественного света, но уменьшает при этом светоотдачу.

Как выбрать энергосберегающую лампу, полезные советы

Для подбора светильника обращают внимание на несколько параметров:

• цоколь;
• мощность;
• цвет свечения;
• производитель и гарантия.

Для большинства ЭСЛ Е27 – стандартный цоколь, компактные светильники имеют цоколь Е14, он заметно меньше. Тип цоколя обозначается производителем на упаковке, плюс его можно различить даже на глаз.

Для подбора мощности текущие параметры вкрученной лампы накаливания делятся на 4–5. Таким образом, стоваттка эквивалентно заменяется на выгодную люминесцентную 20 Ватт.

Распространенная температура свечения – 4200 К, она определяется исключительно из личных предпочтений.

Для длительного срока службы и бесперебойной работы лампочки выбирают проверенного производителя, который не один год присутствует на рынке и хорошо себя зарекомендовал, а его название на слуху. Не следует приобретать дешевые модели, они некачественные и неспособны даже окупиться, не говоря уже о выгоде. Желательно, чтобы продукция была выполнена согласно ГОСТ или другому общепризнанному стандарту. Большой выбор ставит перед вопросом, какие энергосберегающие люминесцентные лампы самые надежные и лучшие. Известные фирмы – Philips, ИЭК, Maxus, Osram и Feron.

0%

В каком типе светильников будет стоять лампа?

Прожектор

Грунтовый светильник

Люстра

Переносной светильник

Торшер

Уличный фонарь

Растровый светильник

Встраиваемый точечный светильник

Для каких целей будет использоваться лампа?

Локальная точечная подсветка

Освещение детской комнаты

Освещение рабочего места

Ночное или дежурное освещение

Освещение зоны отдыха

Общее освещение

Выбери энергосберегающую лампу

Тебе подойдет люминесцентная трубчатая лампа

Тебе подойдет компактная люминесцентная лампа. КЛЛ

Тебе подойдет светодиодная лампа

  Перепройти тест!

Предыдущая
ЭнергосберегающиеМощность современных энергосберегающих ламп
Следующая
ЛюминесцентныеОсобенности и отличия люминесцентных ламп от светодиодных

Спасибо, помогло!Не помогло

Преимущества и недостатки

Достоинства:

• Экономия электричества: такие устройства имеют высокий коэффициент полезного действия и малую мощность при большой светоотдаче. В сравнении с традиционной лампой накаливания экономия электричества существенна (в 4-5 раз).
• Высокий срок службы: обычные устройства накаливания имеют вольфрамовую нить, которая чувствительна к перепадам напряжения и быстро изнашивается, поэтому такие приборы служат недолго. Энергосберегающие имеют принципиально другую конструкцию и способны работать без замены очень долго (в 5-10 раз дольше обычных устройств).
• Низкая теплоотдача: у энергосберегающих устройств вся электрическая энергия тратится на максимальное излучение света и минимальное излучение тепловой энергии, поэтому в сравнении с обычными приборами накаливания они существенно меньше нагреваются и могут использоваться в пластиковых или бумажных светильниках и прочих слабо переносящих тепло материалов.
• Возможность выбора цветовой температуры: как уже было сказано выше, энергосберегающие приборы имеют различную цветовую температуру благодаря светодиодам разного цвета или оттенкам люминофора, покрывающего корпус устройства.

Вам это будет интересно Особенности умных лампочек

Недостатки:

• Высокая цена: энергосберегающие лампы стоят существенно дороже традиционных ламп накаливания в связи со сложностью их производства. Например, если накаливания стоит 15 рублей, то аналогичная по световым характеристикам энергосберегающая будет стоить от 100 до 150 рублей.
• Опасность люминесцентных устройств: такие устройства содержат пары ртути и аргона, которые опасны для человеческого организма и при повреждении лампы могут привести к отравлению.
• Необходимость специальной утилизации: в связи с высоким классом опасности люминесцентные светильники являются токсичными отходами и требуют специальной утилизации по окончании срока службы.
• Сложно регулировать яркость: для регулировки яркости требуются специальные диммеры, способные работать энергосберегающими лампами.

Устройство энергосберегающих ламп

Конструкция энергосберегающей лампы похожа на люминесцентные лампы, они также имеют газовую трубку и электронную  пускорегулирующую аппаратуру. Такая же газовая колба с люминофором излучает свет. Внутри трубки по краям впаяны нити накала. Сама люминесцентная трубка наполнена парами ртути и инертным газом, а внутренние стенки покрыты слоями люминофора, излучающий видимый свет.

Устройство энергосберегающей лампы

Газоразрядная трубка скручена в спираль для уменьшения размера и встроена в термостойкий пластиковый корпус, содержащий электронную пускорегулирующую схему с источником питание (электронный балласт). Энергосберегающие лампы выпускаются со стандартными типами цоколя. Самыми распространенными из которых является цоколи типа E27 с диаметром резьбы 27 мм, E14 c резьбой 14 мм и 40мм для мощных ламп с диаметром резьбы 40 мм.

Типы цоколей энергосберегающих ламп

В корпусе лампы экономки установлена круглая электронная печатная плата, трансформатор, транзисторы, диоды, а также предохранитель. Предохранитель может быть заменен на низкоомный резистор в изоляционной трубке, и идущий от цоколя лампы.

Такой низкоомный резистор работает также, как и предохранитель, при превышении тока потребления в аварийных случаях, он перегорает. На плате имеются штыри, к которым прикручены вывода от нитей накала, без пайки.

На что обратить внимание при выборе

Для того чтобы правильно выбрать наиболее подходящую модель оборудования, в обязательном порядке предстоит руководствоваться следующими моментами и советами от специалистов:

для какой конкретной задачи или цели приобретается подобное осветительное оборудование;
немаловажно учитывать место, где впоследствии будут монтироваться такие приспособления;
наличие определенной степени защиты оборудования, либо полное отсутствие защитных функций;
при покупке следует учитывать, какая именно мощность необходима, а также воспроизводимое количество света;
немаловажно брать в расчет производителя, который занимается выпуском соответствующего оборудования;
какой срок годности заявлен непосредственным производителем подобных осветительных приборов;
сколько заявлено часов непрерывной работы (следует понимать, что этот параметр снижается при регулярном включении и отключении);
немаловажно учитывать такой момент, как нагревание приспособления в процессе непрерывной работы;
где именно делается освещение в жилом доме или на промышленных площадях, либо устройство устанавливается на улице;
наличие определенных возможностей по дальнейшей утилизации данных приспособлений.

Эти параметры рекомендуется учитывать при подборе соответствующего осветительного прибора. Дополнительно, при покупке, необходимо учитывать вид приспособления, так как каждое устройство производится под определенные нужды покупателя. В большинстве случаев, такие приспособления не подвергаются утилизации, а просто выбрасываются совокупно с мусором. Это делать не желательно, так как в составе устройства также присутствует ртуть, которая обладает высокой летучестью и легко распространяется по атмосфере.
