Дымогенератор для копчения своими руками: Инструкции

Что такое дымогенератор для копчения: функции и особенности

Холодное копчение занимает довольно продолжительный промежуток времени. Продукты, полученные таким способом, имеют более тонкий, изысканный аромат и вкус. Во время процедуры приготовления происходит уничтожение болезнетворных бактерий. Срок годности продуктов, приготовленных в агрегатах холодного типа, может достигать года, что является серьезным преимуществом конструкции.


Лучшим материалом для производства дымогенератора холодного копчения считается сталь.

Особенности данного процесса требуют использования специального оборудования. Важнейшую роль в этом случае играет генератор дыма для копчения. К этому прибору выдвигаются определенные требования. Он должен способствовать образованию достаточного количества дыма, а также регулировать его интенсивность. Устройство, обладающее автономностью, значительно упрощает процесс приготовления копченостей.

Для того чтобы собрать данное устройство, нужно составить предварительный чертеж. Схема включает в себя рисунок будущего прибора, необходимые размеры и обозначения.

На заметку! Важно отметить, что температура при холодном копчении не поднимается выше 50 °C. В свою очередь, минимальный показатель составляет всего 30 °C

Продолжительность такой операции варьирует в зависимости от качества самого продукта и может достигать нескольких суток.
Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони.

Где применяют дымогенератор и его преимущества

Дымогенератор может быть полезен не только любителям копченостей, но и дачникам, рыбакам, охотникам и даже предпринимателям, которые могут получать доход от авторских копченостей.

Устройство генерации дыма позволит приготовить множество продуктов питания в домашних условиях:

  • рыбу;
  • мясо;
  • сало;
  • сыр;
  • овощи.

Преимущество «домашнего» дымогенератора по сравнению с «покупными» копченостями из магазинов и супермаркетов:

  1. Благодаря устройство можно приготовить натуральный домашние деликатесы из натуральных продуктов. Все продукты при этом содержат натуральные жиры, никаких дополнительных специй и ингредиентов в процессе готовки не требуется. В отличие от продуктов из магазинов, которые приобрели свой вкус при помощи химических ароматизаторов.
  2. В процессе домашнего копчения вы сами решаете, какие добавки будете использовать в приготовлении. В копчености из супермаркетов производители всегда добавляют консерванты и усилители вкусов, чтобы продукт долго хранился, что отрицательно влияет на здоровье.
  3. Себестоимость как минимум в 2 раза ниже, а качество в 10 раз лучше!
  4. Вы всегда уверены в высоком качестве продукта и можете изобрести свое оригинальное блюдо.
  5. Восхищение друзей, когда они попробуют копченую рыбку домашнего приготовления. Копченая рыба из магазина никого не способна удивить и вряд ли станет желанным блюдом на праздничном столе.

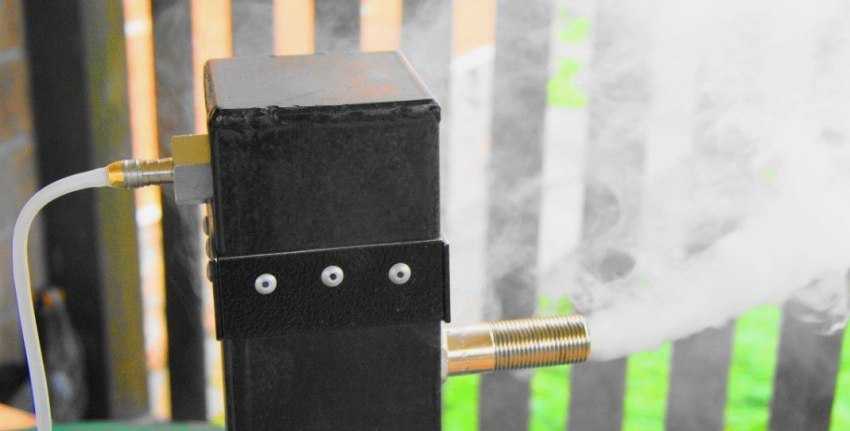

(Рис.4 — Генератор своими руками от автора Анатолия Федорова)

Что собой представляет коптильня с дымогенератором

Коптильня холодного копчения с дымогенератором – это слаженная система.

Коптильня холодного копчения с дымогенератором – это слаженная система. Генерирующее дым устройство располагается в отдаленности от коптильной камеры. Соединяются компоненты дымоходом, проходя по которому дым доходит до необходимо температуры.

В чём отличие обычной коптильни

Обычная коптилка подразумевает разведение костра. Огонь нагревает емкость со щепой, дым от которой и служит для приготовления продуктов. Принцип действия устройства такого типа прост: поступление дыма обеспечивается благодаря естественной тяге. Что касается дымогенератора, то большинство моделей делаются с компрессорами, что способствует более качественной и эффективной выработке дыма. Нагнетатель помогает быстро доставить дым в коптильную емкость, равномерно заполнив ее по всему объему.

Правила использования дымогенератора: фото и эксплуатационные особенности

После окончания монтажа дымогенератора нужно проверить его эффективность. Использовать данный прибор довольно просто. Рассмотрим, как правильно эксплуатировать дымогенератор, изготовленный в домашних условиях.

Вначале нужно загрузить в конструкцию щепу. Количество топлива может быть разным. Как правило, его суммарный вес составляет около 0,7-0,8 кг. Важный момент заключается в выборе породы дерева, применяемого для получения дыма, необходимого для копчения. Категорически нельзя использовать хвойные деревья, так как они при нагреве выделяют смолы, которые испортят продукты, загруженные в коптильный аппарат. Для копчения рекомендуется подбирать дрова и опилки, изготовленные из лиственных и фруктовых пород деревьев (например, дуб, клен или яблоня).

Технология использования данного устройства подробно объясняется в соответствующих видео. Дымогенератор после наполнения опилками необходимо закрыть, а затем нужно присоединить дымоходную трубку к коптильному резервуару. Аппарат может прикрепляться непосредственно к камере. В таком случае его просто устанавливают на свое место – вплотную к стенке коптильни.

После окончания монтажа всех необходимых составляющих дымогенератора, нужно проверить его работоспособность.

Для того чтобы поджечь опилки, нужно открыть боковую дверцу. После их розжига включается компрессор, перегоняющий воздух. После выполнения всех вышеуказанных манипуляций начинается процесс копчения. Остается только выждать нужное время, которое потребуется для того, чтобы приготовить продукты в коптилке.

Что такое холодное копчение

Холодное копчение — это процесс обработки продуктов с помощью дыма.

Температура копчения не превышает 30°, для чего между источником (тлеющей древесиной) и коптильным шкафом (емкостью, в которую загружены подготовленные продукты) делается длинный канал. Проходя по нему, дым теряет свою температуру и поступает в коптильню уже с нужными параметрами. Продукты, обработанные таким способом, сохраняют свои полезные свойства, витамины, микроэлементы. Отсутствие нагрева позволяет сохранить плотность и структуру продуктов. Таким способом можно готовить мясо, рыбу, бекон, фрукты и овощи и массу других продуктов.

Холодное копчение — весьма длительный процесс. Обработка длится многие часы, иногда — дни. В отдельных случаях длительность процедуры может достигнуть месяца. Кроме того, качество обработки зависит от особенностей конструкции коптильни, длины и конструкции канала и прочих факторов. Поэтому, качество копчения у разных конструкций немного отличается.

Для приготовления качественных копченых продуктов необходимо обеспечить соответствие оборудования определенным требованиям. Это усложняет процесс сборки стационарных коптилен, требует больших трудозатрат и множественных экспериментов.

Как регулировать тягу в самодельном дымогенераторе

Конструкция, сборка которой была описана выше, отличается неплохой эффективностью. Однако она имеет и один серьезный минус. При использовании такого дымогенератора трудно корректировать интенсивность горения. Единственный способ сделать это – изменить производительность нагнетателя воздуха (компрессора).

Эту проблему можно преодолеть, оснастив устройство дополнительным элементом – поддувалом. Для изготовления этой детали понадобится металлическая трубка, имеющая протяженность от 10 до 15 см. Ее необходимо приварить в нижней части корпуса дым машины. Своими руками изготовить поддувало не очень трудно, но стоит отнестись к этой работе серьезно.

После того как трубка будет приварена, следует выполнить в ней два отверстия, расположенных параллельно друг другу. Затем нужно подготовить металлический прут. Размер его сечения должен быть таким, чтобы можно было без труда продеть его через эти отверстия. На следующем этапе потребуется вырезать окружность из металлического листа.

Оснастив дымогенератор поддувалом, появится возможность регулировать тягу в самодельном агрегате.На заметку! Диаметр круга должен быть на 1-2 мм меньше внутреннего сечения трубки.

Организация поддувала позволяет существенно увеличить эффективность приборов. Такое решение подходит и для дымогенераторов без компрессора. Своими руками собрать такую заслонку очень просто. Главное – соблюдать геометрические параметры и последовательность действий.

Затем конец прута сгибается, что позволяет выполнить своеобразную ручку. Окончание работы по изготовлению заслонки подразумевает протягивание ручки через отверстие, выполненное в трубке, и приваривание металлического круга к прутку. Простота конструкции никак не отражается на ее эффективности. Регуляция размера просвета трубки позволяет корректировать количество воздуха, проникающего в дымогенератор.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

  • Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
  • Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
  • В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
  • В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
  • В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

  1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
  2. Вместо шланга можно припаять медную трубку.
  3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

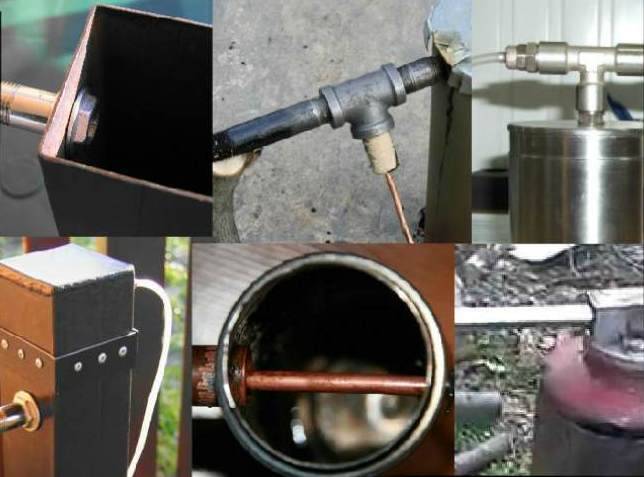

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Watch this video on YouTube

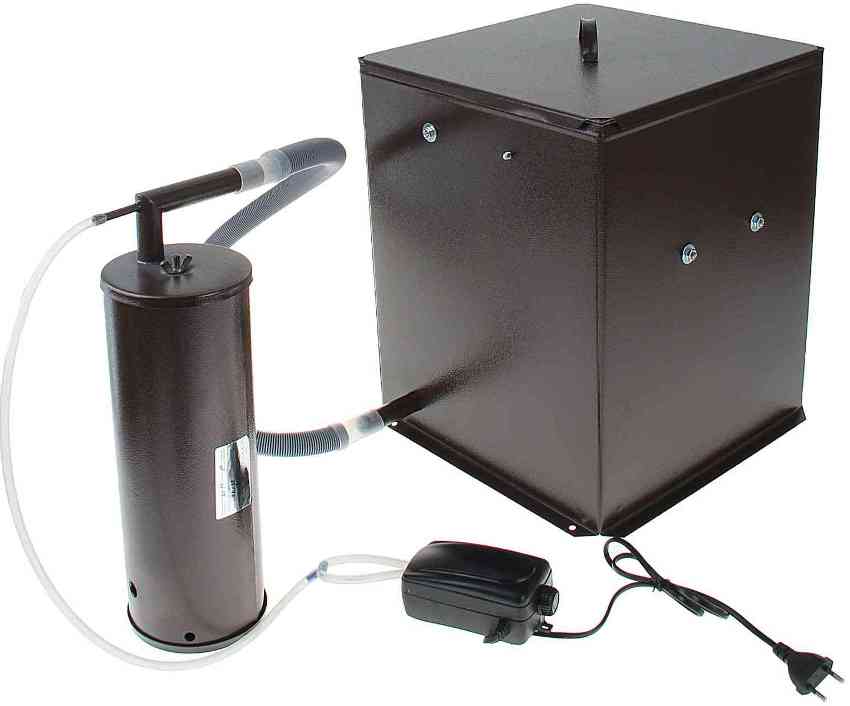

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

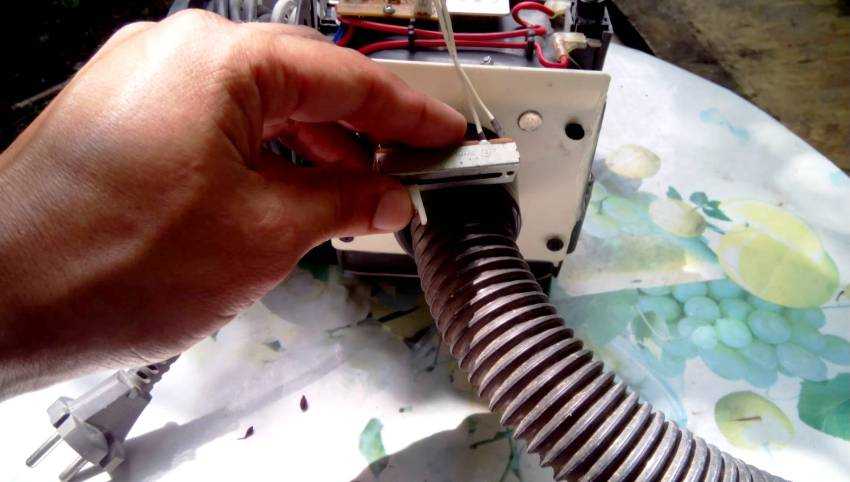

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Где применяют дымогенератор и его преимущества

Дымогенератор может быть полезен не только любителям копченостей, но и дачникам, рыбакам, охотникам и даже предпринимателям, которые могут получать доход от авторских копченостей.

Устройство генерации дыма позволит приготовить множество продуктов питания в домашних условиях:

  • рыбу;
  • мясо;
  • сало;
  • сыр;
  • овощи.

Преимущество «домашнего» дымогенератора по сравнению с «покупными» копченостями из магазинов и супермаркетов:

  1. Благодаря устройство можно приготовить натуральный домашние деликатесы из натуральных продуктов. Все продукты при этом содержат натуральные жиры, никаких дополнительных специй и ингредиентов в процессе готовки не требуется. В отличие от продуктов из магазинов, которые приобрели свой вкус при помощи химических ароматизаторов.
  2. В процессе домашнего копчения вы сами решаете, какие добавки будете использовать в приготовлении. В копчености из супермаркетов производители всегда добавляют консерванты и усилители вкусов, чтобы продукт долго хранился, что отрицательно влияет на здоровье.
  3. Себестоимость как минимум в 2 раза ниже, а качество в 10 раз лучше!
  4. Вы всегда уверены в высоком качестве продукта и можете изобрести свое оригинальное блюдо.
  5. Восхищение друзей, когда они попробуют копченую рыбку домашнего приготовления. Копченая рыба из магазина никого не способна удивить и вряд ли станет желанным блюдом на праздничном столе.

(Рис.4 — Генератор своими руками от автора Анатолия Федорова)

Как сделать устройство своими руками

Основные этапы изготовления:

  • подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
  • выбор материалов и инструментов;
  • непосредственное изготовление;
  • сборка;
  • установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

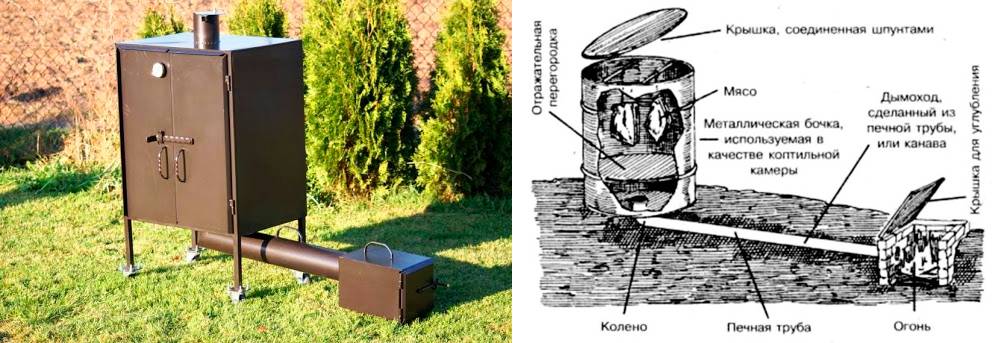

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

  • печь или дымогенратор опилок;
  • коптильню;
  • дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

  • болгарка;
  • аппарат для сварки;
  • угол столярный;
  • метр и рулетка;
  • молоток;
  • аппарат для шлифовки;
  • плоскогубцы;
  • дрель.

Необходимые материалы:

  • металлические листы;
  • куски тонкой арматуры или металлическая сетка для решеток;
  • болты и гайки из жаропрочных сплавов;
  • кирпич или иные материалы для печи;
  • металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно

Как построить печь и дымоход

Для создания печи необходимо:

  • выкопать яму или выбрать естественное углубление на участке;
  • выложить в яме костровище с отверстием для вывода дыма;
  • в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
  • сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

  • вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
  • вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

  • Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
  • Скрепить первые два сегмента друг с другом сваркой.
  • Скрепить сваркой остальные две стенки.
  • Проварить внутренние швы для герметичности устройства.
  • Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
  • Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
  • Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
  • Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Дымогенераторы самостоятельного изготовления

Умельцами давно придуманы различные варианты дымогенераторов для домашнего использования. Коптить продукты без больших затрат на оборудование — мечта многих. Даже непрофессионалы смогут сделать такой прибор из подручных средств. Все они действуют по схожему принципу, отличие только в деталях, из которых собираются коптильни.

Дымогенератор из электроплиты

Для периодического копчения небольшого количества рыбы или мяса можно изготовить простой дымогенератор с использованием электрической плитки.

Понадобятся следующие составляющие:

  • электрическая плитка;
  • старая кастрюля;
  • труба или бывшая в употреблении бочка,
  • сетка из проволоки;
  • два прута арматуры;
  • лист железа, фанеры;
  • опилки, щепки.

Коптильня должна располагаться на свежем воздухе, максимально далеко от жилых помещений. Для работы нужно электричество, возможно придется воспользоваться удлинителем. Иначе вещи в доме пропахнут дымом.

Пошаговая инструкция:

  1. Подготовить бочку. Тщательно очистить ее от остатков содержимого. Затем, отмерив примерно одну треть высоты от верха бочки, пропустить через ее стенки несколько арматурных прутов. На арматуру закрепить сетку, к ней подвесить необходимые продукты. Бочка готова к использованию.
  2. Устойчиво установить плитку на негорючую поверхность и подключить ее к розетке.
  3. Положить в кастрюлю древесное топливо.
  4. Кастрюлю поставить на включенную в розетку плитку.
  5. При помощи ручки регулятора температуры отрегулировать мощность ее нагрева.
  6. Поставить бочку на плитку.
  7. Прикрыть сверху конструкцию железом или фанерой.

Одна загрузка позволит работать такому дымогенератору для холодного копчения 4 — 6 часов. Усложняется процесс необходимостью постоянного контроля количества топлива и коррекции температуры тления. Бочку для этого придется периодически поднимать.

Несмотря на наличие недостатков в этой конструкции, многих пользователей привлекает простота сборки и низкие затраты на изготовление.

Дымогенератор из отработанного огнетушителя

Проявив немного смекалки, можно старый огнетушитель превратить в дымогенератор, как на фото.

Работу надо начать с очистки огнетушителя от старого содержимого, убедиться в отсутствии ржавчины на его стенках.

Сборка дымогенератора:

  1. Разрезать огнетушитель, отступив сверху около 5 см. В результате получим крышку.
  2. В крышке сделать отверстие, вкрутить тройник с патрубками.
  3. К одной из трубок присоединить компрессор, а другая будет служить для доставки дыма в коптильную камеру.
  4. Сделать в огнетушителе несколько отверстий на расстоянии 4-6 см от нижней части огнетушителя. Через эти отверстия будет поджигаться щепа, регулироваться тяга.

Готовое устройство может функционировать 7-10 часов. Время работы зависит от диаметра огнетушителя.

Дымогенератор из жестяных банок

Консервные жестяные банки отлично подойдут для самостоятельного изготовления простого дымогенератора. Этот дешевый способ получить неплохой коптильный аппарат понравится многим.

Для этого понадобятся:

  • три жестяные консервные банки цилиндрической формы: две — одинаковых, одна — чуть меньшего размера;
  • соединительные хомуты или металлическая лента;
  • лента фум;
  • тройник и гайка для его закрепления;
  • кусок медной трубки с небольшим диаметром;
  • кусок трубки большего диаметра и длины для соединения дымогенератора с коптильным шкафом.

Порядок сборки устройства:

  1. Очистить и высушить консервные банки.
  2. Соединить две банки одинакового диаметра с помощью железного хомута или металлической ленты. Предварительно у одной банки отрезать дно.
  3. Внизу первой банки проделать отверстия для розжига топлива и регулировки тяги.
  4. В дно третьей, меньшей, банки устанавливается тройник. Изнутри он крепится гайкой. Соединение должно быть очень плотным и не пропускать воздуха.
  5. К одной стороне тройника крепится сгон с трубкой, соединение герметизируется лентой фум.
  6. Медную трубку вставить одним концом в патрубок так, чтобы она выступала с другой стороны тройника на несколько сантиметров. Место входа загерметизировать. Эжектор готов.
  7. Трубку большего диаметра прикрепить ко второму отверстию тройника. К ней будет присоединяться коптильная камера.
  8. Насыпать опилки или щепу в нижние банки на высоту около двух третей и поджечь через отверстия.
  9. Закрыть конструкцию сверху эжектором.
  10. На второй конец медной трубки прикрепить шланг компрессора.

Простой дымогенератор готов.

Нужно учесть, что устанавливать это устройство нужно на ровную поверхность из негорючего материала, ведь во время работы из отверстий для поджига может высыпаться пепел.

Самодельная коптильня из трубы: как делать

Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

  • стальную трубу с диаметром 10 сантиметров;
  • гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
  • отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
  • небольшой компрессор – подойдет аквариумный;
  • фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
  • включатель и электропровода;
  • термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.


Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора.

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

  • В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.
  • В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.
  • Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.
  • Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.
  • Если отверстие будет больше, то это может стать причиной возгорания.
  • В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

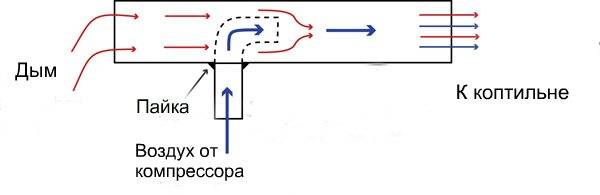

Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр.

  • После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.
  • Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.

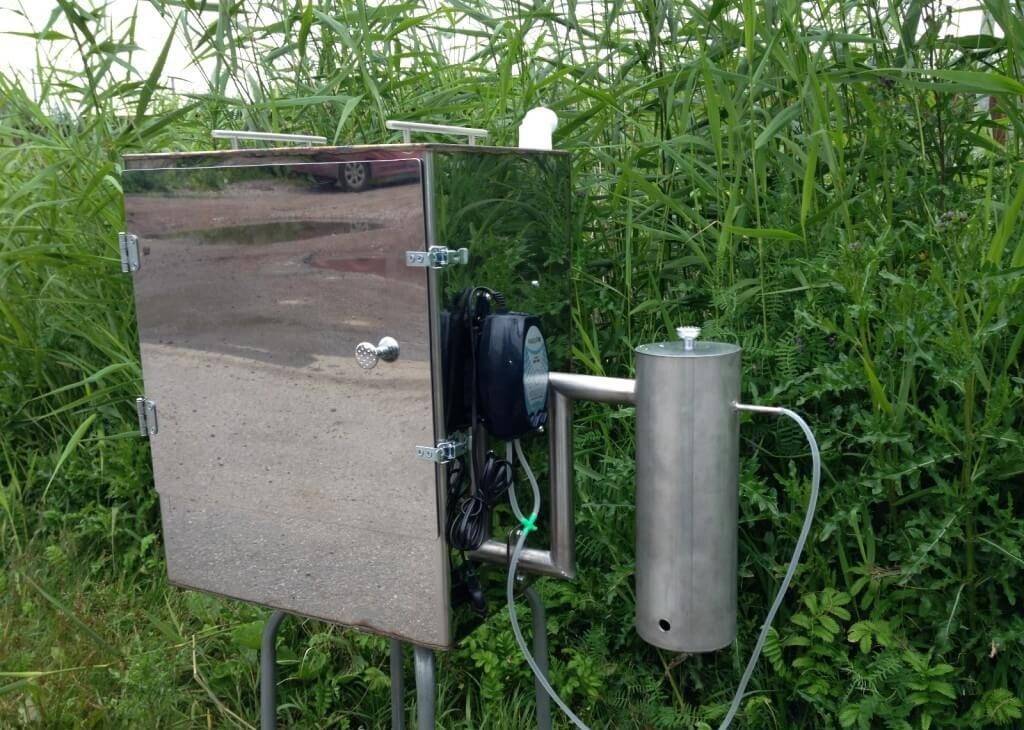

  • Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
  • Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.
  • Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.

Как работает дымогенератор?

Перед тем, как сделать дымогенератор, я тщательно изучил принцип его работы. Вся суть заключается в гидролизном разложении древесины при нехватке кислорода. Внутрь конструкции забрасывается щепа, включается прибор и происходит ее нагревание.

Так как в емкость не попадает кислород, щепа начинает тлеть. Готовые генераторы – это конструкции закрытого типа, оснащенные крышками. В заводских моделях можно встретить оснащение приборов дозатором опилок, а также контроллерами температуры.

Подробнее о принципе работы устройства:

  1. Прибор ставят на жаропрочную основу – керамическую, бетонную или металлическую плиту. Агрегат быстро греется поэтому из него могут высыпаться частицы сырья.
  2. Внутрь трубы засыпается 800 грамм опилок, накрывается крышка.
  3. Присоединяется дымоходная трубка, а также компрессор.
  4. Через боковое отверстие поджигается топливо.

Термометр контролирует температуру копчения. От трубки, подающей дым отдельно обустраивается контейнер для копчения. Генератор дыма отправляет горящий пар в эту емкость, там находится продукт, например, рыба. В течение некоторого времени продукт обдается дымом и коптится. В течение процесса пищу необходимо поворачивать разной стороной к генератору, чтобы копчение было равномерным.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
