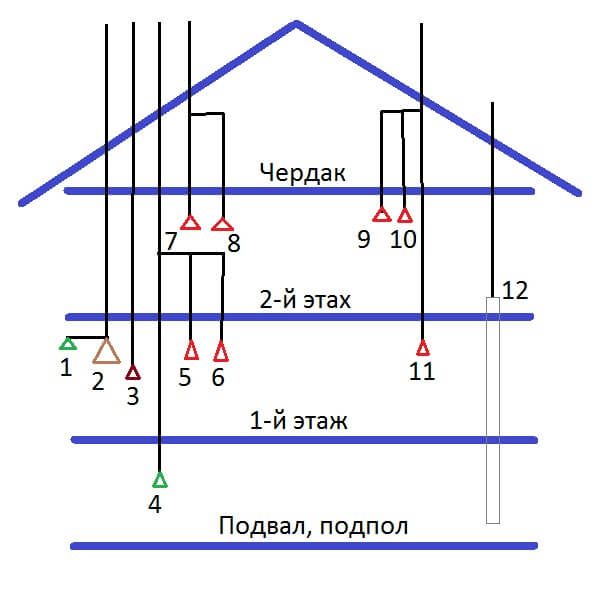

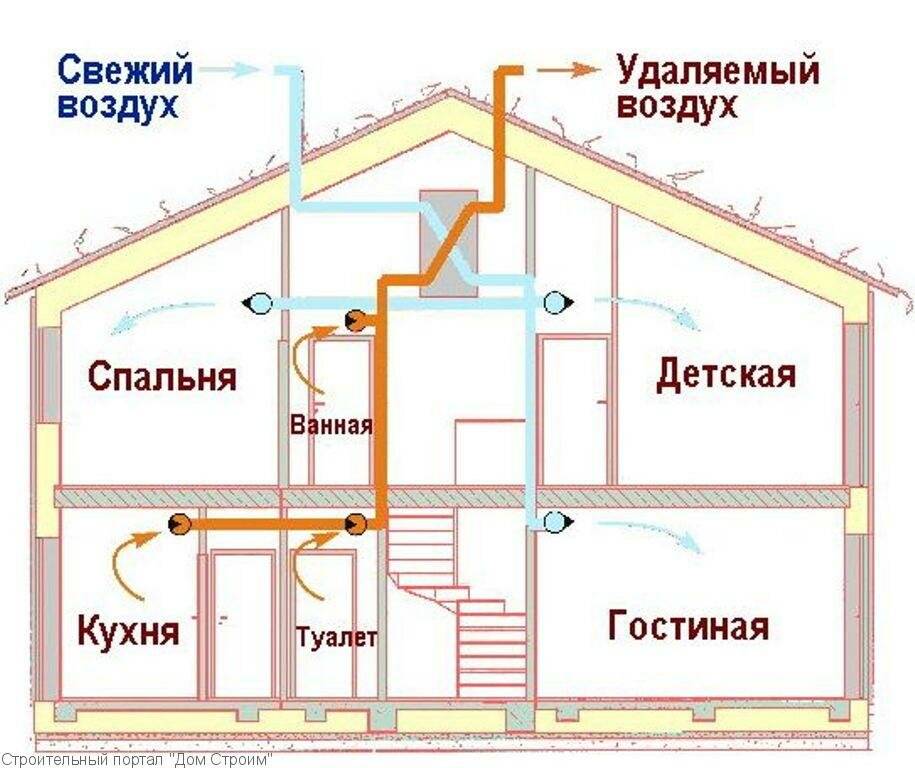

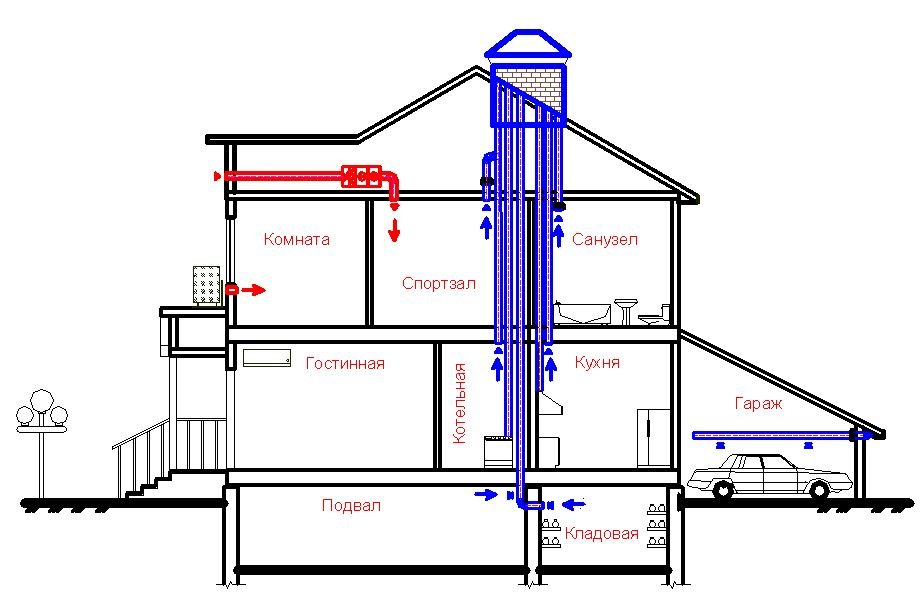

Схема естественной вентиляции частного многоэтажного загородного дома

Эксплуатация и техническое обслуживание вентиляции

Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

Горизонтальные и вертикальные участки воздуховода очищаются с помощью специального троса со щеткой. Для очистки так же могут применяться специальные химические составы. Наличие тяги проверяют с помощью прибора – анемометра. Так же наличие тяги в вентканале можно проверить при помощи пламени свечи и листочка бумаги. Пламя свечи должно отклоняться в сторону шахты, его должно визуально «всасывать» внутрь канала. Листок же должен попросту «прилипнуть» к вентиляционному окну. Проверяют наличие тяги при открытых окнах и закрытых входных дверях.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

  • обеспечивать проникновение чистого воздуха в квартиры;
  • вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
  • регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и вытяжкой;
  • с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к , расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
  • монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Вычисление производительности по воздуху

Производительность меряется в кубометрах в час. Для вычисления необходим полный план здания, на котором указаны назначение и наименование каждого отдельного помещения с его площадью и высотой. В вычислениях учитывается кратность воздухообмена, показывающая, сколько раз за час происходит смена воздуха в каждом помещении. Кратность зависит от мощностей выделяющего тепло и испарения оборудования, количества людей и назначения помещения. Если для жилья достаточно однократной смены, то для офиса желателен уже двух-трех кратный воздухообмен.

Учитывается, что человек в разном состоянии нуждается в различном количестве свежего воздуха:

  • 20 м3/ч – в состоянии покоя или сна.
  • 40 м3/ч – при работе в офисе.
  • 60 м3/ч – при физической работе.

Для расчета требуемой производительности производственного цеха учитывается не только количество людей и кратность, но и вид деятельности человека, и загрязнение от технических устройств и оборудования.

Когда нужно приглашать специалистов?

При обустройстве вентиляционных каналов в частном доме можно пойти двумя путями:

  • пригласить специалистов, которые выполнят все под ключ;
  • разобраться со всеми вопросами самостоятельно, выполнив работы своими силами.

Каждый из вариантов целесообразен для конкретных условий. Все варианты оформления системы вентканалов можно условно поделить на традиционные и новейшие готовые системы. В первом случае нужно подбирать оборудование, ориентируясь на расчеты. Здесь нельзя забывать о малейших деталях, которые пригодятся при сборке системы.

Во-втором случае речь идет о комплексном решении от определенного производителя. Например, немецкая система вентиляции Selfwind, которая покупается готовым комплектом на определенную площадь дома. Все компоненты, требующиеся при сборке, подобраны. Сама система напоминает собой коллекторную систему отопления, только множество трубочек опоясывают весь дом изнутри.

Эти гибкие пластиковые воздуховоды диаметром 75 мм или 50 мм стягиваются в коллектор. Они заливаются бетонной стяжкой на полу, а те участки, что проходят, как кровеносная система, по всему дому, мастерски маскируются дизайнерами.

В дальнейшем эта технология обеспечивает идеальный микроклимат в каждом помещении с возможностью регулировать влажность, температуру и прочие параметры

Если выбрана подобная сложная система вентилирования, стоящая не одну тысячу долларов для загородного дома площадью от 800 м2 и более, то на установке экономить нет смысла. Да и времени на обустройство такой вентиляции потребуется много.

При стройке дома своими руками «с нуля» выложить из кирпича вентшахты и предусмотреть отверстия для установки приточных клапанов не составит труда. В дальнейшем все участки естественной системы вентиляции оформляются специальными клапанами, а при необходимости, вытяжками. Такой вариант актуален для домов площадью до 250-300 м2.

Сложные и дорогостоящие системы полимерных вентиляционных каналов комплектуются всеми необходимыми деталями для установки

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

  1. Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
  2. Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.

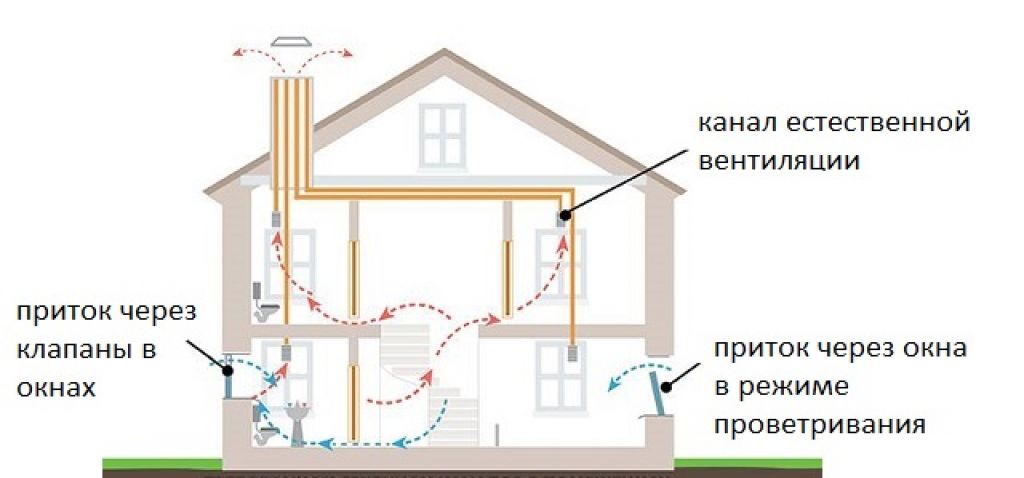

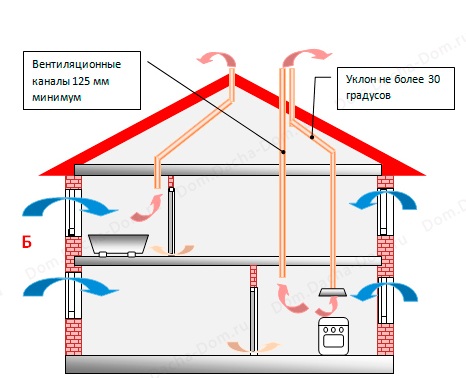

Циркуляция воздуха в помещении с естественной вентиляцией

Естественная циркуляция воздуха базируется на разности давлений между атмосферой внутри комнаты и за его пределами. Интенсивность обмена возрастает, при увеличении разности температур в комнате и вне нее. В основе этого процесса – физические законы – холодные потоки остаются внизу, а теплые концентрируется в верхней части комнаты.

Чистые массы поступают через открытые окна, форточки и щели. А вот использованный отводится через небольшие вентиляционные отверстия. Если система разработана и организована по правилам, то в доме воцарится мягкий и комфортный микроклимат.

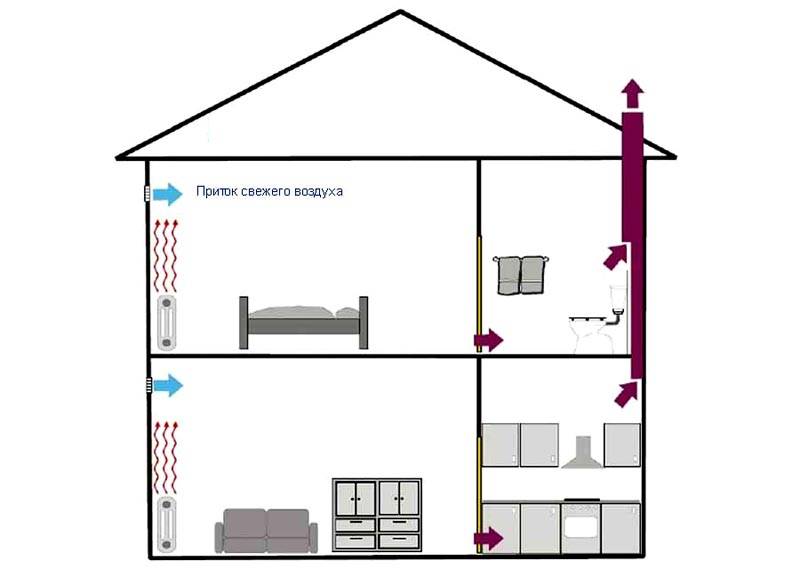

Естественная вентиляции на кухне и в ванной

Для многоквартирных домов, где воздуховоды в ванной и на кухнях соединены вертикальной шахтой. Качество тяги напрямую зависит от высоты – она выше там, где длиннее шахта.

Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы При готовке еды обеспечить эффективную циркуляцию воздуха на кухне очень просто. Достаточно закрыть форточку на кухне, а в самой отдаленной комнате дома открыть ее. За счет этого обеспечивается естественная тяга. Испарения и частички жира отводятся из комнат в небольшую сетчатую отдушину у потолка.

Если открыть форточку на кухне, то вытяжка не сможет функционировать. Все испарения устремятся в подъезд. Этим и объяснятся тот факт, что во многих подъездах присутствуют всевозможные запахи, готовящейся пищи.

Схема и особенности движения воздуха в жилых комнатах

В жилых комнатах с качественными стеклопакетами приток воздуха обеспечивается открытием окна. Но с приходом холодов, это довольно проблематично, поскольку помещение охлаждается практически за пару минут.

В столь безвыходной ситуации на помощь жильцам пришли инженеры-конструкторы. Они порекомендовали монтировать в стене (около окна) небольшие клапаны, напоминающие дыру с решеткой. Конструкция клапанов состоит из нескольких блоков. В некоторых моделях они монтируются прямо в оконные рамы.

После монтажа клапана, исключается необходимость в постоянном открывании окон. Чистый кислород оперативно наполнить жилую комнату. Главное – полная автоматизация процесса.

Принцип работы и место установки приточного клапана

Для воздухообмена важно оборудовать под дверью маленькую щель. При ее отсутствии, можно проделать несколько маленьких отверстий прямо в дверном полотне

А для сохранения дизайнерской привлекательности, щели аккуратно декорируют.

Размеры

Канализационные части доступны в стандартном типоразмере. Это близко к типичным диаметрам канализации, но не позволяет сразу же подключиться к участку готовой сети. Система может быть легко собрана из компонентов одного типа, но для подключения к стандартной системе необходимы адаптеры.

Диапазон размеров канала:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм и т.д.

Диапазон размеров элементов канализации:

  • 110 мм;
  • 160 мм;
  • 200 мм и т.д.

Все компоненты, необходимые для установки, доступны на рынке. В качестве соединителей используются специальные зажимы или подвесы, которые можно приобрести в любом сантехническом магазине. Единственной задачей, которую довольно сложно решить самостоятельно, будет выбор диаметра. Для этого рекомендуется использовать онлайн-калькулятор, которых много в сети. Перед осуществлением вентиляции из канализационных труб необходимо скачать вентилятор.

Его параметры послужат основой для расчета размеров вентиляционных каналов. Они подставляются в калькулятор и мы получаем лучший вариант для размера и других параметров воздуховодов. Остается только купить пластиковые изделия ближайшего размера и приступить к установке.

Что нужно знать о каналах и шахтах

Основной компонент, определяющий насколько качественно работает вентиляционная система в доме – вентиляционный канал.

Монтаж конструкций такого типа ведется в процессе строительства. Это обусловлено тем, что прокладывать их нужно непосредственно во внутренних стенах строящегося здания. Большая часть канала имеет вертикальное расположение. Однако, существуют участки, расположенные горизонтально – их длина должна быть не более 3 м.

Сегодня растет популярность металлических конструкций. Тем не менее, наибольшее распространение получили вентиляционные каналы из кирпича.

Поэтому на их особенностях следует остановиться подробнее. Такие каналы имеют квадратное сечение со стороной равной половине кирпича.

Чтобы выполнить кладку кирпичного канала, потребуется воспроизвести следующую последовательность действий.

  1. Нанесение предварительной разметки по специальному шаблону.
  2. Устройство двух или трех начальных рядов кладки.
  3. По отвесу выставляются буйки. Они представляют собой кирпичи, которые укладываются поперек вентиляционного канала. Буйки позволяют защитить канал от загрязнения в процессе строительства, помогают придать его сечению правильную квадратную форму, а также повышают прочность конструкции. Минус буйков в том, что они затрудняют чистку канала.
  4. В дальнейшем, буйки переставляются через каждые 5 – 7 рядов.

Иногда, в многоквартирных домах предусматриваются индивидуальные вентиляционные каналы. В этом случае, практически из каждого помещения ведет отдельная шахта. Это обеспечивает более стабильную тягу, а также предотвращает попадание посторонних запахов из соседних квартир.

Другой вариант – для каждой квартиры предусмотрен отдельный коллектор, в который, по горизонтали, сходятся ее вентиляционные каналы. Общий коллектор организуется на чердаке, и уже оттуда воздух выходит в атмосферу.

Вытяжная вентиляция загородного дома

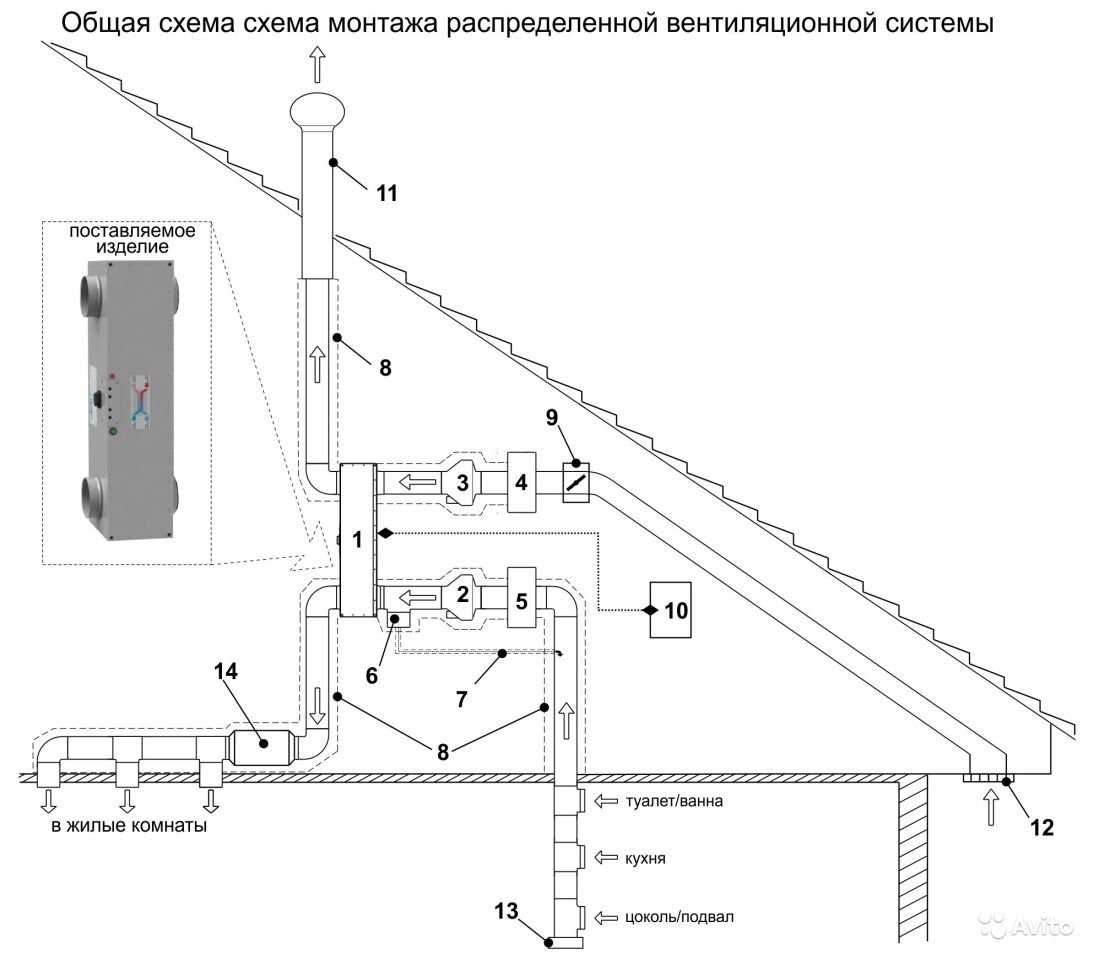

Обустройство приточной вентиляционной системы дома

Приточная вентиляция в доме делается как раз в том случае, когда в нем установлены металлопластиковые окна и приточному воздуху взяться неоткуда.

  1. Для создания принудительной приточной вентиляции, прежде всего, нужно установить вентиляционное оборудование на чердаке коттеджа. Лучше использовать сразу готовые системы, в которые входит полный набор оборудования: калорифер, кондиционер, воздушные фильтры и т. д.
  2. Рядом с установленным оборудованием пробить во фронтоне или стене отверстие и подсоединить к нему воздуховод с решеткой. Его подключить к входу агрегата: это будет забор воздуха.
  3. В потолках помещений нужно пробить отверстия для вывода каналов.
  4. На чердаке собираем всю магистраль и выводим воздуховоды в подготовленные в потолке отверстия, на которые после одеваем диффузоры.

Если в помещении кухни, ванной и туалете есть вытяжные воздуховоды, то тогда практически все готово, а если нет, то вытяжку нужно сделать, как мы рассказывали выше. Также, рекомендуется прочитать как произвести расчет приточно-вытяжной вентиляции для бытовых условий самостоятельно. Иногда приходится делать приточно-вытяжную вентиляцию в доме. Ее можно обустроить как естественную, так и принудительную. Для естественной – нужно, чтобы в коттедже была обустроена вытяжка, и приток воздуха. О каждой из них мы рассказали выше. Сделать этот не составляет особого труда для любого домашнего мастера, владеющего навыками работы с инструментами. Если вы решили обустроить принудительную приточно-вытяжную вентиляционную систему в своем коттедже, то сделайте приток, так как мы описали выше и в вытяжные воздуховоды санузла, кухни и ванной, установите вытяжные вентиляторы нужной производительности. https://www.youtube.com/watch?v=L73ja41IoYo

Рассчитать производительность как приточных, так и вытяжных вентиляторов очень просто: нужно объем помещения умножить на требуемый воздухооборот. Ниже мы приведем минимальные значения воздухообмена в разных помещениях.

  • Для кухни с газовой плитой – 70 м.куб/ч
  • Для кухни с окном и электрической плитой – 30 м.куб/ч
  • Для кухни без окна с электрической плитой – 50 м.куб/ч
  • Для санузла и ванной – 50 м.куб/ч

Схемы естественной вентиляции в доме, в квартире

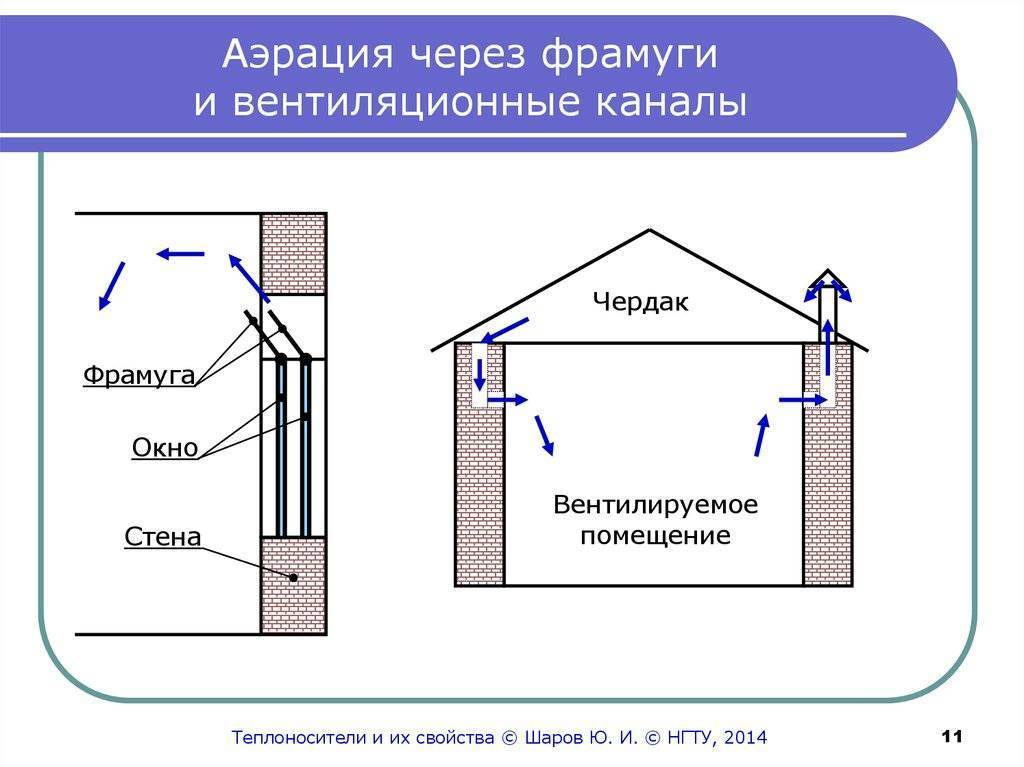

Вентиляция естественная (аэрация): вентиляция, осуществляемая под действием разности удельных весов (температур) наружного и внутреннего воздуха, под влиянием ветра или совместным их действием, а также под действием комплекса технических средств, реализующих воздухообмен (п.3.3 ГОСТ 34060-2017).

Дефлектор: устройство, устанавливаемое с оголовком специальной формы, создающее дополнительное разряжение воздуха за счет ветрового напора (п.3.9 ГОСТ 34060-2017).

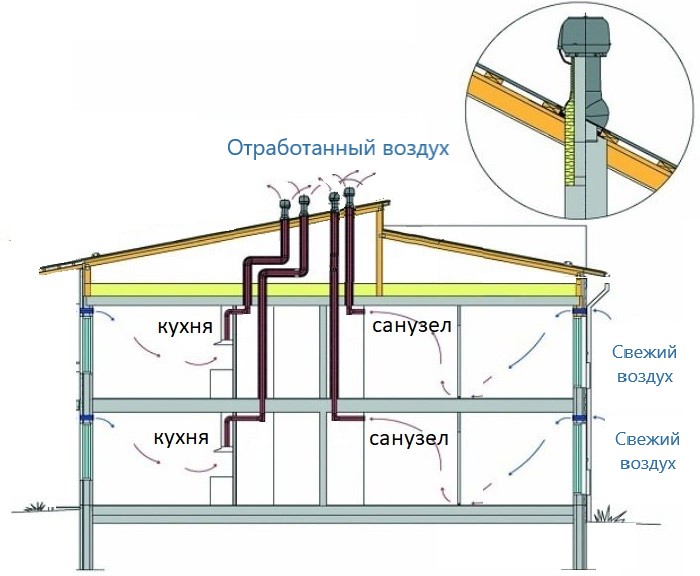

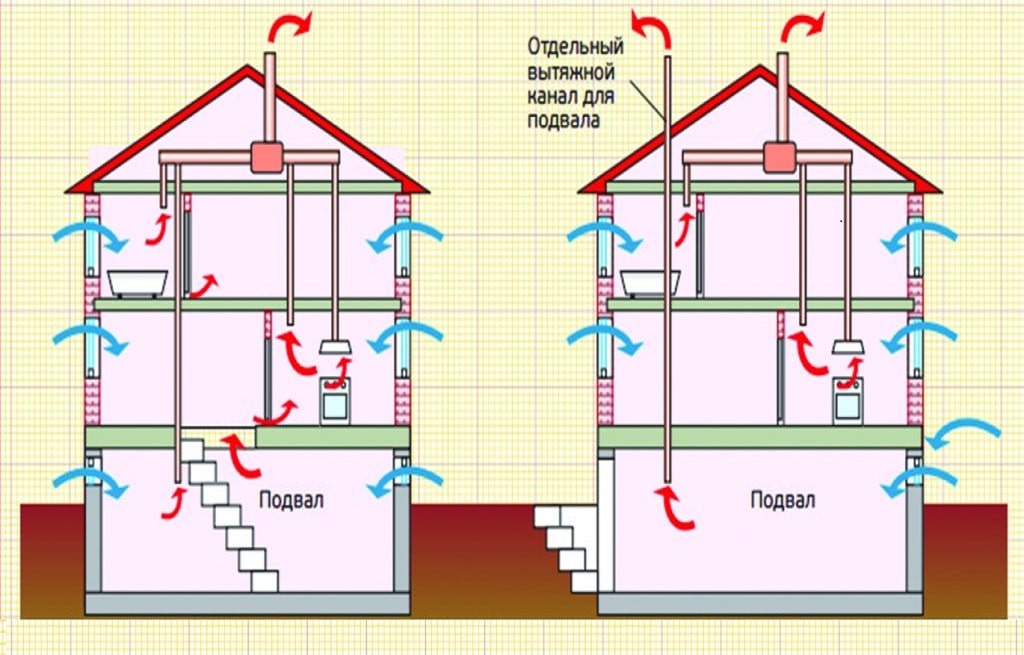

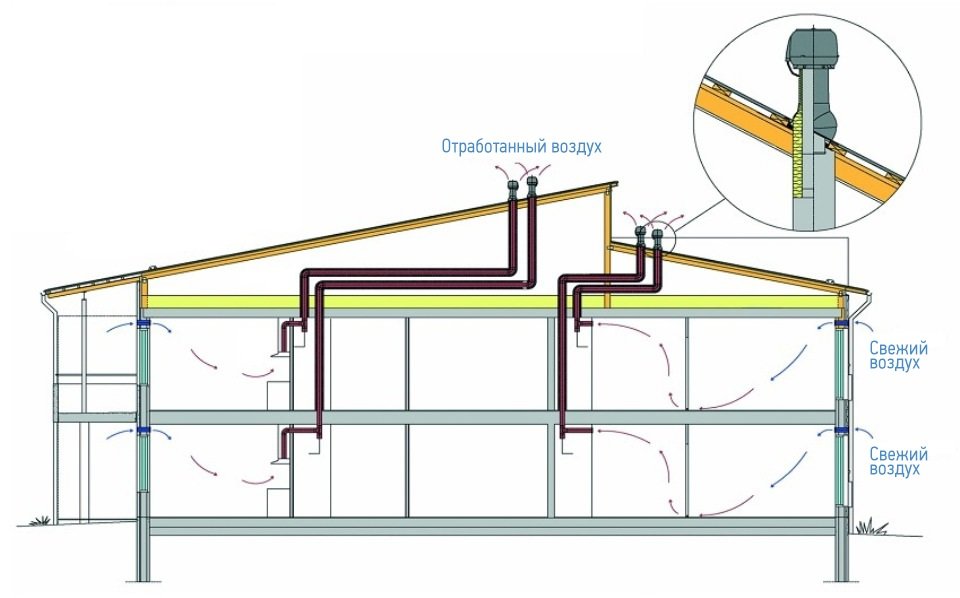

Схема каналов естественной вентиляции в частном доме

Схема естественной вентиляции в частном доме высотой до 3 этажей. Наружный воздух с улицы в дом подается через приточные клапаны в стенах или в окнах.

В частном доме не выше 3 этажей, каждый канал естественной вентиляции начинается в вентилируемом помещении и заканчиваются в оголовке над крышей.

Схемы каналов естественной вентиляции в многоквартирном доме

На рисунке показаны варианты схем расположения каналов естественной вентиляции в многоквартирном доме.

В домах выше 5 этажей, как правило, применяется система каналов, поз. б) на рисунке. В этой системе имеется общий вертикальный канал, который проходит снизу вверх через все этажи. На каждом этаже, от вентиляционных решеток помещений, отходят вертикальные каналы — спутники, которые выше, на уровне следующего этажа, присоединяются к общему сборному каналу. Длина канала — спутника должна быть не менее 2 м.

Схема вентиляции высотного дома с теплым чердаком и каналами-спутниками: 1 — вытяжной вентилятор; 2 — вытяжная решетка; 3 — дефлектор; 4 — теплый чердак; 5 — приток; 6 — переток

В схемах вытяжной вентиляции с горизонтальным сборным каналом — в), и с теплым чердаком — г), в высотных домах, обычно применяют вариант с вертикальным сборным каналом и каналами спутниками из квартир.

В схемах вытяжной вентиляции с горизонтальным сборным каналом, и с теплым чердаком, на последних двух этажах длина каналов вентиляции невелика, и не обеспечивает необходимый расход воздуха. Чтобы устранить этот недостаток, проектом обычно предусматривают установку в каналах верхних этажей вытяжных вентиляторов.  В проекте вентиляторы есть, а в квартирах их, как правило, нет.

Вытяжная шахта из «теплого чердака» поз. г), должна иметь высоту не менее 4,5 м от верха перекрытия над последним жилым этажом. В холодный период года температура воздуха в теплом чердаке должна быть не менее 14 °С.

Схема механической принудительной вытяжной вентиляции многоквартирного дома

Схема системы вытяжной вентиляции МКД с механической вытяжкой: 1 — вытяжной вентилятор; 2 — вытяжная решетка; 3 — дефлектор; 4 — приток; 5 — переток

По сравнению с естественной, система принудительной вытяжной вентиляции с механической вытяжкой в многоквартирном доме  имеет следующие преимущества:

    1. Обеспечивает постоянный и стабильный расход воздуха в вытяжных каналах квартир, не зависящий от температуры наружного воздуха и других климатических условий.  Известно, что в помещениях с естественной вентиляцией, с повышением температуры наружного воздуха (летом),  воздухообмен уменьшается вплоть до полного его прекращения. В зимнее время наоборот, воздухообмен значительно превышает нормы. А со сверхнормативным воздухом уходит и тепло. Расход электроэнергии на работу вентилятора компенсируется экономией тепловой энергии на отопление.
    2. Отсутствует необходимость устанавливать вентиляторы в каналах естественной вентиляции квартир.

Правильное подключение кухонной вытяжки к вентиляционному каналу

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки, створка клапана перекрывает проход воздуха через вентрешетку.

Читайте: Как правильно сделать естественную вентиляцию в частном доме.
