Изготовление фальцевой кровли своими руками

Из чего выбираем?

Тип крыши зависит от стропильной системы, при этом любая модель кровли будет состоять из нескольких элементов:

• мауэрлата – основания крыши, выполненного из армированного бетона или бруса, к которому будут крепиться стропила,
• обрешетки, представляющей собой тонкий настил из досок, — именно на него будет укладываться кровельное покрытие,
• гидроизоляционного слоя в виде специальной пленки, которая защищает кровлю от воздействия влаги,
• пароизоляционного слоя в виде мембранной пленки, изнутри впитывающей скапливающийся конденсат и испаряющий его наружу,
• теплоизоляционного слоя – утеплителя, который монтируется между стропилами.

Изучаем технологию монтажа фальцевой кровли

При соблюдении для фальцевой кровли технологии монтажа, инструкция которой описана ниже, можно предупредить прогибы, деформации и коррозию покрытия. Качественно и правильно выполненные кровельные работы позволят хозяевам дома забыть о ремонте крыши на долгие годы.

Фальцевая кровля: особенности конструкции

Фальцевая крыша получила такое название из-за особенности соединения листов металла. «Фальц» в переводе с немецкого обозначает «шов», при помощи которого соединяются отдельные элементы кровельного покрова. Металлические листы загибаются по краям, за счет этого и происходит их соединение.

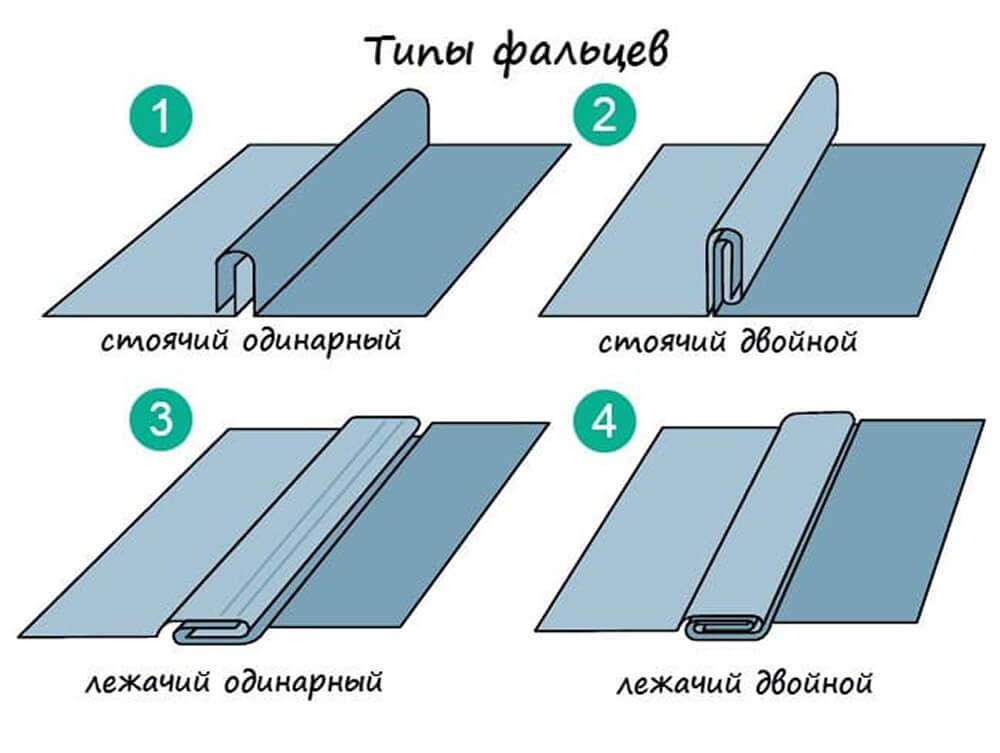

Варианты фальцевых соединений

• Стоячий фальц (одинарный или двойной).
• Лежачий фальц (одинарный или двойной).

Подобные замковые соединения обеспечивают водонепроницаемость, герметичность, продолжительность эксплуатационного периода, а также привлекательность кровельного покрытия.

Виды фальцевой кровли по типу материалов

• Стальная оцинкованная. Отличается прекрасными антикоррозийными характеристиками, срок службы достигает 30 лет.
• Стальная оцинкованная с полимерным покрытием. Кроме характерных защитных выполняет декоративную функцию, отличается широким ассортиментом цветовых решений.
• Медная. Отличается наиболее продолжительным сроком службы — от 100 лет. Монтаж медной фальцевой кровли производится при помощи рулонных материалов, которые могут быть разной фактуры.
• Алюминиевая. Эксплуатационный период — порядка 80 лет. Отличается повышенной устойчивостью к температурным перепадам, деформированию.
• Цинково-титановая.Период эксплуатации — 100 лет. Обладает повышенной коррозионной стойкостью.

Преимущества фальцевой кровли

• Удобство, быстрота выполнения монтажных работ.
• Минимальное количество строительных отходов.
• Надежная герметичность.
• Расположение крепежных элементов под кровельным покровом способствует улучшению внешнего вида крыши, не нарушая при этом герметичность.
• Применение рулонных материалов предоставляет возможность укладывать один лист на всю длину кровельного ската.

Недостатки

• Утепленная металлическая крыша требует выполнения качественной звукоизоляции.
• Материалу свойственно накопление статического электричества, поэтом требуется обустройство молниезащиты.

Технология установки фальцевой кровли

Такая конструкция крыши может отличаться лишь используемым материалом для производства покрытия. Также существуют разные технологии ее монтажа, так как покрытие выпускается в рулонах или листах. Классическим вариантом является листовой материал, но он становится все менее востребованным.

Основное требование к фальцевым кровлям любого типа — обеспечение особых условий в подкровельном пространстве (на чердаке), предупреждающих формирование на крыше конденсата, который действует разрушительно на кровельный покров.

Преимущества технологии укладки рулонной фальцевой кровли

• Удобство, быстрота выполнения кровельных работ.
• Применение двойного стоячего фальца обеспечивает повышенную герметичность.
• Возможность применения технологии для кровельных конструкций любой сложности, с любым углом наклона скатов.
• Возможность монтажа как металлических листов, так и стальных с дополнительным полимерным покрытием, улучшающим эксплуатационные качества материала.

Инструкция монтажа

Монтаж фальцевой кровли необходимо начинать с обрешетки, конструкция которой включает металлический профиль, деревянные брусья (доски). Обрешетка не должна иметь углублений и обязана быть абсолютно ровной.

• В первую очередь на систему стропил укладываются изоляционные материалы. Крышу обязательно нужно утеплить, гидроизолировать. Для обеспечения вентиляции подкровельного пространства устанавливается легкая обрешетка с интервалом 0,4 м.
• Следующий шаг — монтаж первого листа покрытия в виде гребня. Предварительно нужно выполнить карнизную часть крыши.
• В коньковой части монтируется опорная доска.

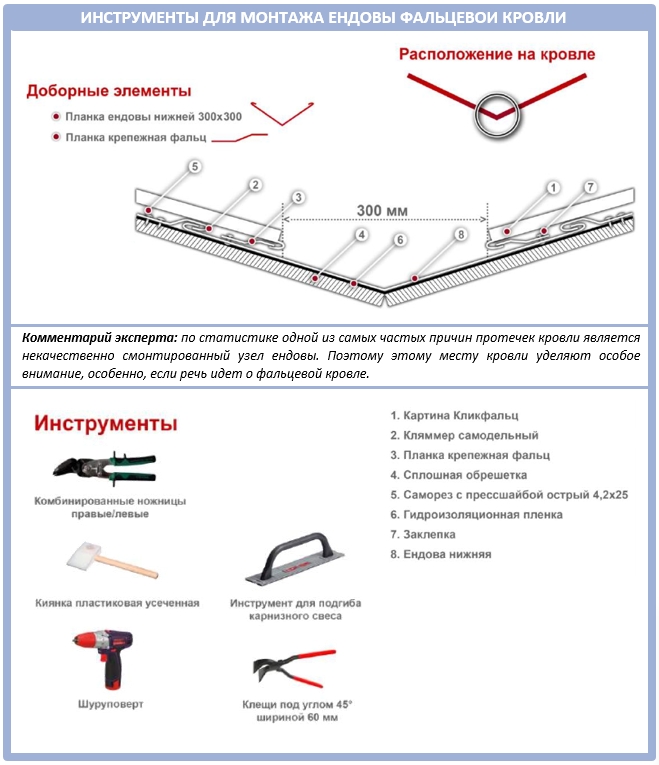

• На ендове выполняют сплошной настил из досок.
• Листы необходимо класть внахлест 40 мм, за счет которого осуществляется их выравнивание.
• На карнизном участке фиксация кровельного материала производится к верхней обрешетке.
• На торцевых участках листы крепятся саморезами, шайбами. При этом обязательно используются уплотнительные прокладки.
• Продольная состыковка стальных листов тоже осуществляется внахлест.
• На стыках кровельного материала монтируются снеговые барьеры.

При использовании строительных материалов высокого качества, соблюдения всех требований технологии проведения монтажа фальцевой кровли крыша дома будет служить своим хозяевам без необходимости проведения ремонта долгие годы.

Стоячий фальц

Одинарный

Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).

Рис. 4 (1 — скребок; 2 — брусок)

Порядок монтажа одинарного стоячего фальца:

1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.

2) закрыть низкий отгиб фальца высоким.

3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).

Двойной

По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой. Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.

Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.

Рис. 5

Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.

Реечный

Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.

Рис. 6

Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.

Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.

Угловой

Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.

Самозащелкивающийся фальц

Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.

Рис. 7

На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.

К достоинствам фальца–«защелки» относятся:

• водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
• простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
• единая панель на весь скат кровли, без дополнительных стыков;
• нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
• доступная цена кровельного материала и монтажных работ;
• скорость в установке кровли;
• особая прочность соединения.

Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.

Проектирование и сложные элементы

Еще один недостаток фальцевой кровли — она немного сложна в проектировании. В процессе расчета такой кровли вам нужно будет тщательно выбрать сочетание материала и фактуры поверхности, формы и размеры типовых элементов, способы их соединения. Хорошо подумайте, будут ли совместимы все эти элементы с предполагаемой формой кровли.

Дело в том, что многие домовладельцы стараются подчеркнуть свою индивидуальность при помощи крыш более сложной и интересной формы. Однако помните, что формообразующие возможности металла не безграничны. Впрочем, для таких случаев выпускаются штучные кровельные материалы, при помощи которых легко обойти любой купол-фонарь или другой сложный элемент.

Например, довольно популярны сегодня ромбы. Они нравятся и дизайнерам, и покупателем своей завораживающей игрой света и тени. А монтируются между собой такие отдельные элементы при помощи обычной фальцевой техники.

В дорогих проектах для этого используется более долговечный материал, например, патинированный титан-цинк:

Это достаточно удобный кровельный материал, который позволяет обойти даже самые криволинейные выступы крыши не хуже гибких гонтов. При этом металлические ромбы лишены многих недостатков, которые присущи штучной битумной черепице.

Популярность ромбов растет день ото дня, и все благодаря тому, что появляется возможность достигнуть необычных визуальных эффектов. Тем более, что требования к основанию для фальцевой кровли небольшие. Да и монтаж не так уж сложен: все конструкции соединяют при помощи кляммеров, а сами ромбы крепятся между собой в лежачий фальц.

При этом верхние ромбы соединяют с нижним замком, а сверху фиксируют кляммерами. Монтаж ведут только снизу вверх. А, чтобы не было ощущения неровности, при попадании ромбов на поперечный шов обрезают окантовки.

Стоит учесть, что, несмотря на высокую степень защиты от дождевой воды, которой может похвастаться любая фальцевая кровля, в случае штучной лучше использовать более сложный кровельный пирог. Например, уложить дополнительную гидроизоляционную мембрану, которая будет выводить конденсатную влагу.

Фальцевая кровля – один из самых долговечных вариантов. А качественное полимерное покрытие сделает срок ее службы еще дольше. Конечно же, многое зависит от качества монтажа самих картин, впрочем, как и в случае с любой другой крышей. Где качество, там и надежность. Согласны?

Устройство фальцевой кровли

Надежность и долговечность покрытия напрямую зависит от качества обустройства «кровельного пирога». Но изначально нужно определиться с наклоном крыши – обычно он рассчитывается при разработке проектно-технической документации на строительство с учетом снеговых и ветровых нагрузок в конкретном районе.

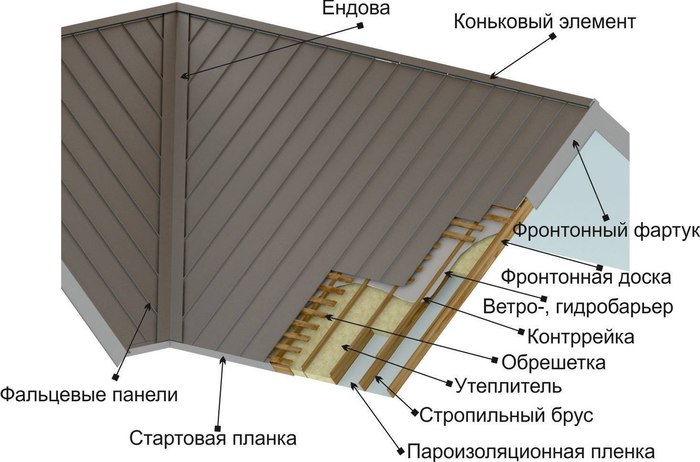

Рисунок 1. Основные узлы фальцевой кровли

Минимальный угол уклона для фальцевой кровли выбирается в зависимости типа соединения (подробнее их отличительные особенности рассмотрены ниже):

• кликфальц – от 16°;

• двойной фальц – от 3°;

• одинарный фальц – 10°.

Качественный «кровельный пирог» состоит из следующих слоев (по направлению изнутри-наружу):

1. Слой пароизоляции – предотвращает попадание насыщенных влагой паров в толщу теплоизоляционного материала.

2. Утеплитель – традиционно используется минеральная вата, которая обеспечивает тепло- и звукоизоляцию крыши.

3. Слой гидроизоляции – защищает утеплитель и другие элементы кровельной системы от возможных протечек.

4. Контробрешетка – обеспечивает вентиляционный зазор, необходимый для предупреждения образования конденсата в подкровельном пространстве.

5. Обрешетка – служит основанием для укладки и крепления кровельного покрытия.

При малом наклоне скатов (до 25°), как правило, сооружается сплошная обрешетка, что затрудняет отведение конденсата с внутренней поверхности кровельного покрытия. В этом случает конструкция «кровельного пирога» несколько иная – поверх сплошного дощатого настила должен быть предусмотрен структурированный разделительный слой. Для этого применяется объемная диффузионная мембрана (ОДМ), состоящая из основы (диффузионной мембраны) и структурированной прослойки толщиной в пределах 7-8 мм.

Рисунок 2. Внешний вид объемной диффузионной мембраны

Устройство кровельного пирога на крышах с наклоном менее 14° по сплошному дощатому основанию с разделительным слоем в виде специальной мембраны, предупреждающей образование конденсата:

Также при укрытии крыши необходимо защитить подкровельное пространство от мусора и снега на коньковом узле и карнизном свесе в местах расположения вентзазоров. Для конька на фальцевой кровле применяется специальный аэроэлемент, а для карниза – вентиляционная лента.

Рисунок 3. Внешний вид аэроэлемента конька (слева) и карнизной ленты (слева)

Ведущие производители фальцевой кровли

Рулонная технология создания фальцевых кровель, а также герметичность и надёжность самого фальцевого соединения объясняют растущую популярность этих конструкций как для жилых и административных городских объектов, так и для частного домостроения. В настоящее время на отечественном рынке широко представлена продукция российских и зарубежных производителей, среди которых лидирующие места по праву занимают следующие компании.

Завод Grand Line (Санкт-Петербург) — специализируется на изготовлении фальцевой кровли с прошивкой картин двойным фальцем и автофальцем, а также наличием гвоздевой полки для быстрой и удобной фиксации металлических фрагментов к обрешётке. Продукция Grand Line рассчитана на широкий круг потребителей — от картин Profi с дополнительными рёбрами жёсткости, существенно повышающими звукоизоляционные свойства металла, что весьма актуально для длинных полотен, до кликфальцевой кровли Mini с уменьшенной шириной панелей, предназначенной для малых архитектурных форм. Цена колеблется в пределах 350–800 р./м².

Кровля Ruukki появилась на рынке в 2004 году. Под этим брендом выпускается продукция старейшей всемирно известной компании Rannila Steel Oy (Финляндия), завоевавшей признание застройщиков надёжностью и безупречным качеством своих изделий. Отличием кровли Ruukki является толщина цинкования — 275 г/м², что гарантирует долговечность покрытия — 40 лет для стали и 25 лет для полимерного слоя. Но это же диктует и цену — от 900 р./м² за серию Classic C с полиэстеровым наслоением до 1800 р./м² за Classic Silence с покрытием Pural Matt 50 мкм.

Компания «Инси» (Россия) занимается фальцевой кровлей с 1994 года. Её продукция рассчитана на покрытие кровель с разным уклоном — от 3º для серии Standart до 25º для моделей типа Classica, Elegant, Pragmatic. Особенностью «Инси» является симпатичная ценовая политика — 400–600 р./м² и множество цветовых оттенков по системе RAL.

Торговая марка Kalzip — подразделение Tata Steel Europe — с 1968 года производит алюминиевые кровельные и фасадные системы. Продукция Kalzip — новые идеи в архитектуре с неограниченным разнообразием форм, а также великолепными акустическими и теплотехническими показателями. Возможна укладка панелей Kalzip на холодных и тёплых кровлях с уклоном от 1,5º. Высоко котируются на мировом рынке кровельные системы со встроенными фотоэлементами для получения энергии из солнечных лучей. Цены на оригинальную продукцию Kalzip не афишируются, поэтому информации по этому вопросу нет

Но надо полагать, что с такими возможностями обустройство фальцевой кровли обойдётся недёшево.

Заслуживает внимание продукция ПО «Имада» (Беларусь), выпускающего фальцевые картины из проката известных сталелитейных гигантов — ArselorMittal (Бельгия) и ThyssenKrupp (Германия), а также фальцевая кровля RetroLine (компания «Прушиньски»).

Какие бывают фальцы?

Фальц представляет собой вид шва, получающийся в результате сгибания и последующего прижимания стоячих изогнутых гребней для соединения листов металлического кровельного покрытия между собой.

Такие соединения могут быть нескольких видов:

• лежачие одинарные;
• лежачие двойные;
• стоячие одинарные;
• стоячие двойные.

По мнению профессионалов, максимальную герметичность и защиту от проникновения влаги обеспечивает стоячий двойной фальц. Он представляет собой выступающее над кровельной плоскостью продольное соединение, располагающееся между двумя соседними кровельными картинами с двойным загибом на кромках.

Основные достоинства фальцевой кровли

• Фальцевые кровли являются почти универсальным решением в качестве кровельного покрытия любых зданий. Как частным загородным домам, так и городским постройкам жилого, торгового или промышленного назначения они придают особую эстетичность, законченный гармоничный вид. Такие кровли подойдут и простым конструкциям, и сложным архитектурным ансамблям.
• По сравнению с другими кровельными материалами фальцевые кровли отличаются легким весом: квадратный метр материала весит примерно 3,5-7,5 кг. Благодаря этому не возникает необходимости в усилении опорных и несущих конструкций постройки, что оказывает непосредственное влияние на сокращение расходов на строительство.
• Кровли фальцевого типа легко монтировать. При наличии определенных знаний работы можно осуществлять самостоятельно, не прибегая к помощи специалистов.
• Такие кровли отличаются экологичностью и абсолютной безопасностью для здоровья, а также высокой степенью пожаробезопасности, что делает их использование максимально удобным в качестве материала для покрытия хранилищ, складов, гаражей.
• Фальцевые кровли способны сохранять свои качественные характеристики практически при любом температурном режиме, что позволяет использовать их как в северных широтах с трескучими морозами, так и в южных регионах – в условиях сильнейшей жары.
• Благодаря ровной гладкой поверхности на крышах такого типа не скапливается снежная масса и талая или дождевая вода.
• При выборе фальцевой кровли можно выполнять большой объем предварительных подготовительных работ, что в значительной мере облегчает процесс монтажа и сокращает время на его проведение. При наличии соответствующей площадки работы можно осуществлять прямо на крыше или в стационарных условиях произведенными картинами.
• Повышенная герметичность кровельного покрытия делает применение фальцевой кровли целесообразным в случае даже минимального угла наклона (начиная от 3 градусов).
• Применение при производстве не подверженных коррозии материалов, отличающихся повышенной прочностью и износостойкостью, гарантирует длительность срока эксплуатации фальцевых покрытий (25-100 лет).
• При выборе фальцевой кровли строительный рынок предлагает широкую гамму цветовых решений.

Недостатки

Основными минусами кровли фальцевого типа являются:

Повышенный уровень шума от удара капель о поверхность крыши во время дождя.
Проблемы с поиском специалистов по укладке таких кровель (в основном их очень мало).
С точки зрения эстетичности простая оцинкованная сталь существенно уступает другим типам кровельных материалов. Что касается титановой и медной, то они значительно привлекательнее, но стоят намного дороже

При выборе оцинкованной кровли устройство 1 квадратного метра полезной площади обходится в сумму от 5 до 10 долларов, медной – от 60 до 80, а цинк-титановая будет стоить 50-70 долларов.
При работе с цинк-титаном необходимо проявлять особую осторожность. Нельзя стучать по материалу, тем более ходить по нему: наличие на листе царапин приведет к преждевременной коррозии. Цинк-титан несовместим не только с большинством металлов, но также с отдельными породами дерева – лиственницей, дубом

Если температура окружающей среды опускается ниже плюс 5 градусов, работу следует прекратить: в таких условиях сплав становится очень хрупким.
Фальцевым кровлям свойственно накопление электростатического электричества. При их устройстве в обязательном порядке устанавливается молниеотвод.

Цинк-титан несовместим не только с большинством металлов, но также с отдельными породами дерева – лиственницей, дубом. Если температура окружающей среды опускается ниже плюс 5 градусов, работу следует прекратить: в таких условиях сплав становится очень хрупким.
Фальцевым кровлям свойственно накопление электростатического электричества. При их устройстве в обязательном порядке устанавливается молниеотвод.

ВЫВОДЫ:

• Фальцевая кровля – одно из самых надежных кровельных покрытий.
• Соединение отдельных элементов такой кровли осуществляется при помощи фальцев.
• Основными достоинствами фальцевой кровли являются универсальность, легкость веса, относительная простота монтажа, безопасность, экологичность.
• Для производства фальцевой кровли используют оцинкованную сталь, сталь с полимерным покрытием, алюминий, медь, цинк-титановый сплав.
• Монтаж фальцевой кровли – двухэтапный процесс: сначала изготавливают картины, затем поднимают их на крышу, где они соединяются при помощи одинарных стоячих фальцев и крепятся к обрешетке.
• Для крепления используют кляммеры.
• При устройстве вертикальных фальцев кляммеры располагают по краю листа на расстоянии 600 мм один от другого и монтируются к обрешетке с помощью саморезов.
• Особенности устройства горизонтальных швов зависят от угла уклона кровли.
• Рулонная технология изготовления фальцевой кровли имеет ряд очевидных преимуществ.
• Соблюдение правил монтажа гарантирует долгий срок службы кровли фальцевого типа.

Заключение

Кроме шва, необходимо предусмотреть и другие детали такие как: шумоизоляция, молниеотвод, стоимость инструментов, материалов. Время работы, качество зависит только от вас самих, сколько вы согласны отдать за это денег, сколько времени готовы на это потратить, опыт ваш в этом деле, размеры крыш. Эта работа требует некоторых навыков, усидчивости. Если вы думаете, что не осилите эту работу, то стоит попробовать
