Разновидности и методы монтажа фасадных кассет

Каркас для навесных фасадов

Каркас – это конструкция, которая представляет собой решетку из металлических профилей или деревянных брусков. В ее состав входят крепежные элементы для облицовочного материала, несущие направляющие и кронштейны, которые различаются формой и способностью выдерживать нагрузки(несущей способностью). Например, для отделки стен натуральным камнем понадобятся усиленные кронштейны, а для отделки небольшого здания сайдингом или металлокасетами понадобится прямой подвес (облегчённый кронштейн).

• Средние по несущей способности кронштейны. Долгое время, пока не существовала облегченная серия, данные кронштейны занимали лидирующие позиции
• Облегченные кронштейны идеально подойдут для легких типов облицовки, таких как сайдинг, блок хаус и т.д.
• Кронштейны серии High предназначены для монтажа на большой высоте, с тяжелыми материалами

Металлический каркас

В зависимости от типа отделочного материала при изготовлении каркаса соблюдают определенное расстояние между профилями и подвесами. Например, для керамогранита при применении оцинкованной подсистемы расстояние между вертикальными и горизонтальными профилями составляет 60 см. Такой же шаг между подвесами. В конструкции такого каркаса имеются кляммеры, посредством которых крепится плитка. Крепежные элементы выбираются в зависимости от типа стены. Для деревянной применяют саморезы, а для кирпичной дюбеля. Такой каркас обеспечивает высокую надежность всей фасадной конструкции. Для изготовления такого каркаса требуется профессиональный инструмент и навыки строителя.

Деревянный каркас

Изготавливается из брусков сечением 50–50 мм. Крепление к стене производится с помощью прямых подвесов или на шурупы длиною в 100 мм. Конструкция такого каркаса достаточно проста и его может изготовить начинающий монтажник. Стоит отметить, что на такую обрешетку не следует крепить тяжелые отделочные материалы. На такой каркасной конструкции следует применять виниловый или металлический сайдинг.

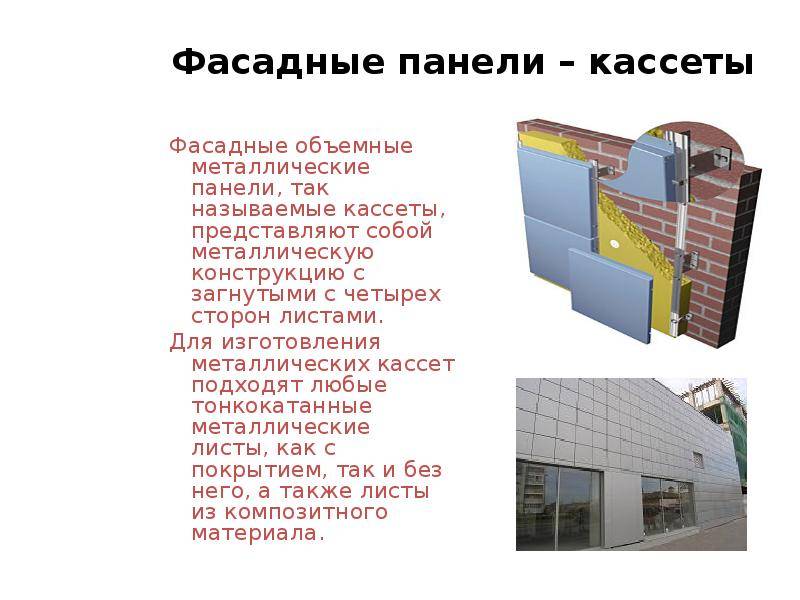

Описание и назначение кассетных панелей

Кассетная панель – металлическая панель, которую изготавливают из листов металла. В качестве такового выступает оцинкованная сталь, латунь, алюминий или медь. В зависимости от потребностей заказчика толщина панелей различается и составляет 0,7-1,5 мм. Исключение составляют кассеты из алюминия, которые в целях жесткости конструкции имеют толщину 2 мм. Альтернативой фасадным панелям из металла выступают панели из композитных материалов. Обычно их изготавливают из двух листов алюминия, между которыми помещают минеральный или полимерный слой. Толщина панели при этом увеличивается, но за счёт лёгкой середины вес будет небольшим. Благодаря этому плитка не выгибается. Эта особенность позволила производить панели больших размеров.

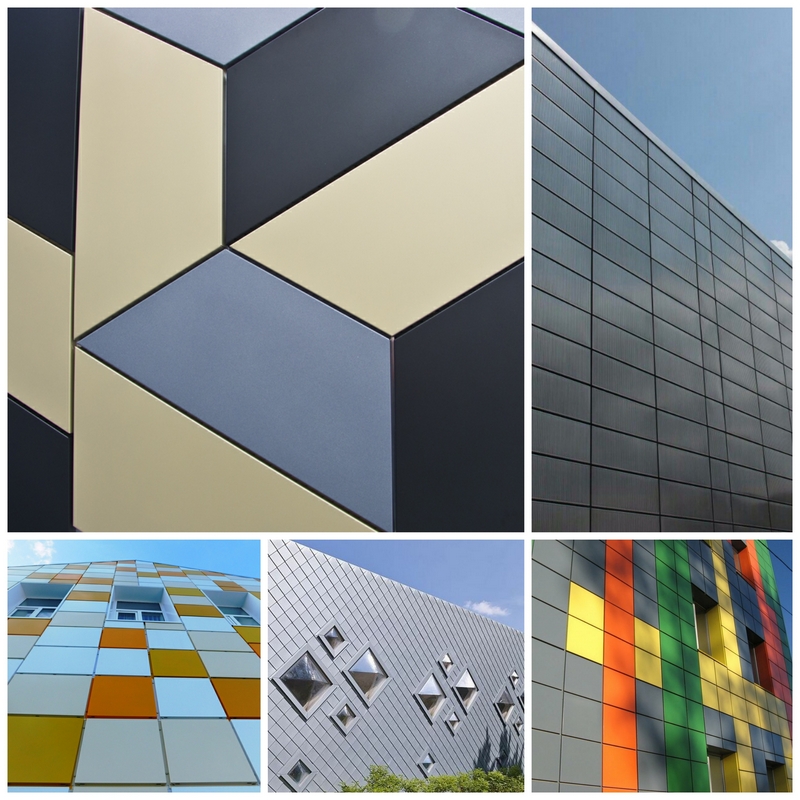

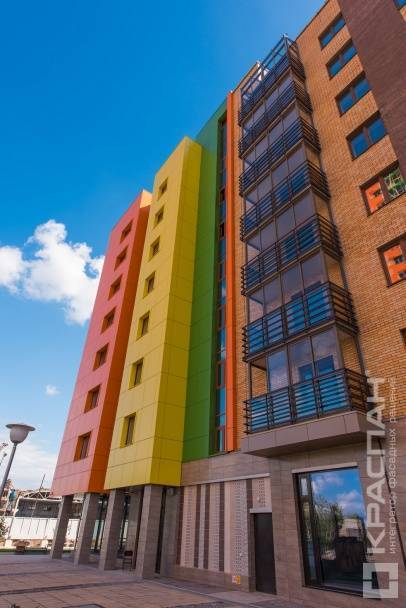

Рисунок 2. Пример отделки фасада здания кассетными панелями

Материал определяет некоторые особенности металлокассет. Наиболее часто используется оцинкованная сталь и алюминий. Алюминий – самый лёгкий материал, который даёт наименьшую по сравнению с другими нагрузку на фасад. Медные панели стоят дороже, но при этом служат дольше и не коррозируют даже без дополнительной защиты. Латунь тоже не требует финишной защитной покраски. От латуни материал отличает характерный желтоватый оттенок.Что касается конструкции, то у металлокассет она очень проста. Боковые края загибают на производстве так, что изделия получают сходство с коробкой. На них по краю выполняют защёлки или перфорацию. По форме кассеты бывают квадратные, прямоугольные, реже – трапециевидные. Металл для защиты от коррозии покрывают порошковой краской. Можно выбрать любой цвет по шкале Ral без ограничения.

Рисунок 3. Цветовая палитра RAL

Изготовление фасадных кассет: используемое оборудование

Для производства металлических фасадных кассет используется режущее и гибочное оборудование. Незначительная толщина материала не требует специализированных станков, что положительно влияет на формирование стоимости изделий.

Работа по производству начинается с определения формы и размеров изготавливаемых кассет. Поскольку дальнейшая работа с ними будет заключаться в сборке большого по площади фасада, каждый его элемент должен при монтаже идеально подходить по своим параметрам соседствующим с ним деталям. Для достижения особо высокой точности, станки для резки металла должны быть оснащены компьютерным управлением. Благодаря использованию сверхточного оборудования для фасадных кассет можно добиться беспроблемной сборки идеально подходящих друг другу элементов.

После порезки листового материала заготовки поступают на угловысечной станок, который помогает вырезать различного контура отверстия и оформлять углы на будущем изделии. Последним этапом является сгибание заготовки для придания ей окончательной формы. Готовые элементы могут сразу же монтироваться на здании, не требуя никаких дополнительных операций по подготовке или финальной обработке.

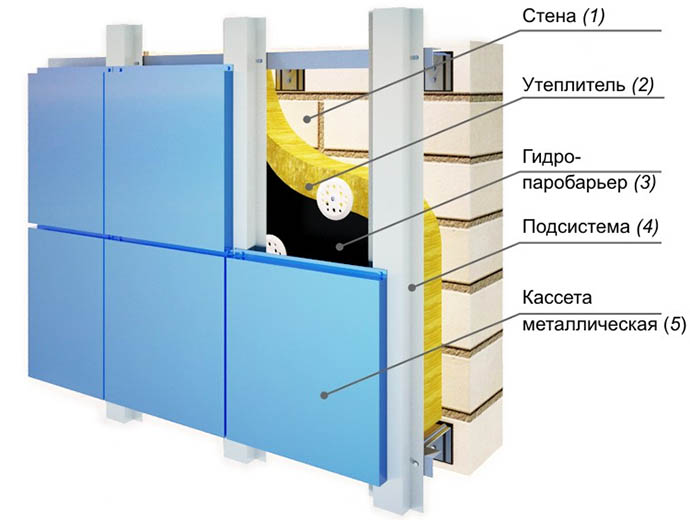

Монтаж вентилируемого фасада

Работа по устройству фасада выполняется в несколько этапов, качество и точность которых требует внимательности и ответственности. Перед тем как приступить к монтажу кассет, необходимо установить обрешётку из профиля, закрепить утеплитель, создать необходимую пароизоляционную защиту:

• Перед началом производится разметка на поверхности стены. Следует указать места крепления кронштейнов. В зависимости от размеров здания и возможности можно применять водяной или лазерный уровень. Разметка начинается с нижней части стены. Отверстия проделываются с помощью перфоратора. Кронштейны закрепляются анкерами, размером для бетонного основания 8 мм, для кирпичного — 10 мм. Стоит избегать установки дюбелей в швы кирпичной кладки, потому что прочность крепления в этих местах значительно снижена. Если предусмотрена установка фасадных элементов размером более 70 см, то устанавливаются кронштейны для дополнительного профиля. Между кронштейном и стеной ставится паронитовая прокладка.
• Следующий этап заключается в креплении реек обрешётки на кронштейны. Установка осуществляется с помощью болтов. Обрешётка выполняется на всей поверхности стены, соединения должны быть прочно затянуты.
• Дальнейшая работа предусматривает укладку утеплительного материала. Выбор утеплителя производится в зависимости от желаний и возможности заказчика, но необходимо учесть характеристики материала. Рекомендуется использовать негорючий, обладающий низкой теплопроводностью утеплитель. Монтаж утеплителя осуществляется с помощью дюбелей с большой круглой шляпкой. Примерный расход составляет 5 дюбелей на 1 кв. м.
• Утеплитель необходимо защитить от влаги, ветровой нагрузки, для чего применяется специальное мембранное полотно. Оно крепится поверх утеплительного материала с обязательным перехлестом частей мембраны между собой. В ряде случаев защита может дополнительно быть создана при помощи гидроизоляционного полотна.
• Далее производится монтаж основной вертикальной обрешётки с помощью шляпного профиля. Высота элемента позволяет создать необходимый зазор для проветривания фасада. Снизу крепится цокольный отлив и устанавливается начальный профиль. После осуществляется сборка всех составляющих для крепления облицовочных элементов.
• Монтаж фасадных кассет начинается с нижней части от левого угла стены (для скрытого способа монтажа). При видимом креплении начало установки фасадных кассет не имеет значения, её можно производить с любого места. Перед установкой изделий с боковых частей необходимо снять защитную плёнку.
• Создание красивого внешнего вида фасада здания не заканчивается установкой кассет. Чтобы работа была закончена полностью, необходим монтаж нащельников, наличников, откосов, внутренних и внешних углов и костылей. Только после этого здание получит презентабельный вид.

Классификация кассет

Виды в зависимости от материала изготовления:

1. Алюминиевые используют для устройства модных интерьеров. Их преимуществом является хороший уровень шумоизоляции и стойкость к коррозии. Имеют легкий вес, поэтому не окажут существенной нагрузки на стены дома. Для создания более жесткой отделки элементы делают толщиной около 2 мм. Минусом является высокая цена. Определенные типы вентфасадов имеют ограничения по пожарной безопасности, из-за этого они не могут применяться для зданий высотой более 16 м.

2. Металлокассеты длительное время не нуждаются в косметическом ремонте. Они устойчивы к воздействию огня и не имеют ограничений по пожарной безопасности. В основном используют для оформления производственных зданий. Выполняют их из оцинкованного листа с напылением из полимеров. Менее подвержены механическим повреждениям в сравнении с алюминиевыми, стоимость меньше.

3. Медные – плюсом является красивый и богатый внешний вид. Изготавливаются из состаренной меди зеленоватого или голубоватого оттенка. Они абсолютно пожаробезопасны, минусом является сложность при монтаже, так как их легко поцарапать, стоят довольно дорого.

Производство состоит из следующих этапов:

• выполнение плоских заготовок необходимых габаритов;
• оформление угловых сторон;
• выгибание металлокассет;
• создание отверстий для креплений.

Большинство имеют толщину 0,7-1,5 мм, исключение составляют только алюминиевые типы (из-за малого веса). По форме бывают прямоугольными, квадратными и трапециевидными.

Металлокассеты для фасада отличаются способом крепления – открытый и скрытый. Первый тип имеет отогнутые края с перфорированным покрытием. Устанавливают с помощью саморезов к вертикальным деталям металлического каркаса.

Скрытый вариант применим для тонких кассет. Их верхняя часть прикручивается к каркасу, а нижняя защелкивается в панели предыдущего ряда. Эти детали имеют один отгиб, находящийся вверху. За счет него образуется место, где фиксируют соседнее изделие. Первый ряд элементов располагают на стартовой рейке, а далее их размещают рядом друг с другом. Данный метод соединения дает сплошную поверхность, так как стыки не видны. Разобрать такую облицовку сложнее, зато она выглядит более привлекательно.

Как выбрать материал?

Следует учитывать погодные особенности вашего региона, а также объем механических нагрузок. При сложных атмосферных условиях необходимо подбирать большую толщину и делать прочную обрешетку. Ее нужно выполнить по всем правилам, без перекосов, для обеспечения надежности всей конструкции.

На выбор наибольшее влияние оказывает проект будущего фасада, а также способ его монтажа. В процессе составления плана элементы отделки нумеруются и крепятся в основном в направлении слева направо и снизу вверх. Способ установки подбирают в зависимости от предполагаемой ветровой нагрузки и от размеров.

Скрытый тип монтажа

Крепление скрытым способом начинают снизу, слева от угла строения. Перед установкой элемента, с боков необходимо удалить защитную пленку. Нижняя часть кассеты устанавливается за стартовой планкой до характерного щелчка. Таким методом монтируют первый ряд. Верхняя полочка панели крепится к вертикально расположенному профилю на саморезы. Каждый следующий ряд предполагает крепление нижней полочки к верхней части установленной.

К вентилируемым фасадам предъявляется не много требований. Конструкции должны иметь прочный каркас, надежную облицовку. НВФ распространены во многих регионах страны, производители включили в обязательный параметр сейсмостойкость конструкции.

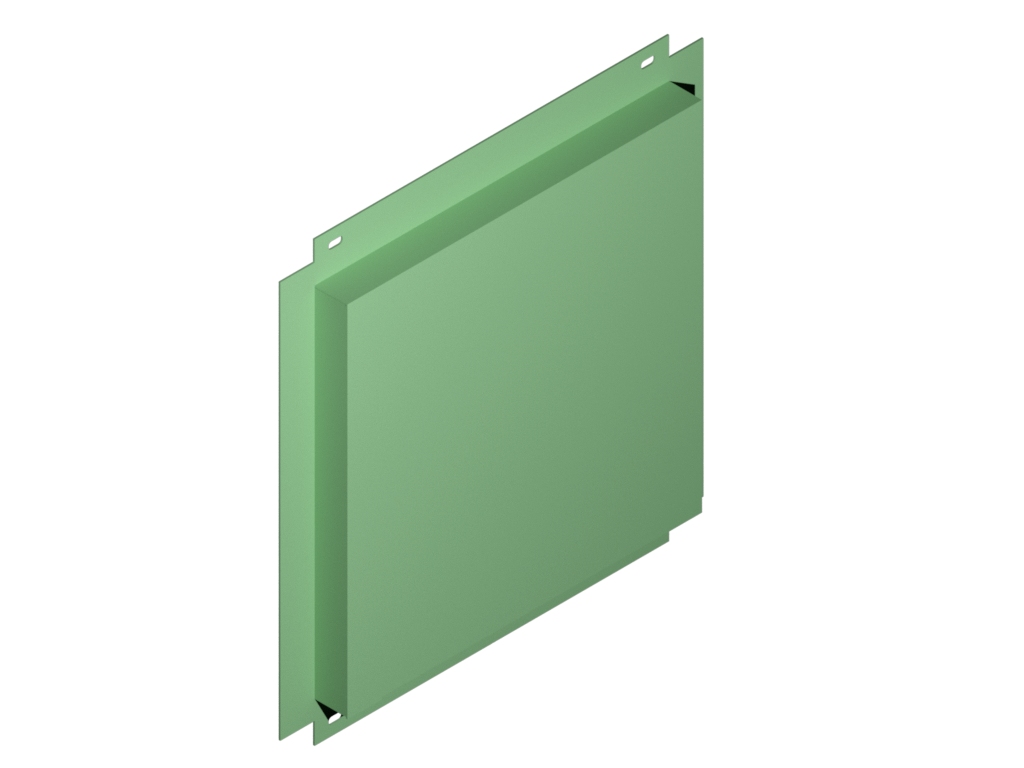

Форма и размеры фасадных кассет

Как уже говорилось выше, чаще всего, металлические облицовочные панели имеют квадратную или прямоугольную форму. Однако для реализации некоторых дизайнерских решений необходимо использовать детали треугольной, шестигранной, трапецеидальной и других форм. Такие виды облицовочных панелей могут быть изготовлены по особому требованию заказчика, однако их стоимость будет значительно выше стоимости стандартных панелей.

Конкретных стандартов нет. Формы и размеры фасадных кассет полностью зависят от производственных возможностей компании и требований заказчика. Однако существуют некоторые параметры, которых придерживаются большинство производителей:

• Глубина – от 20 до 55 мм;
• Ширина стыков – от 5 до 55 мм;
• Высота – от 340 до 600 мм;
• Ширина – от 150 до 4000 мм.

Один из лидеров в производстве металлокассет компания «ИНСИ» разработала свою систему размеров, обеспечивающую максимальную экономию материала. Согласно этой системе, фасадная кассета считается экономически выгодной, если размер одной из граней составляет:

• КФ-2: 550 мм или 1175 мм в высоту и 555 мм или 1180 мм в ширину;
• КФ-1: 572 мм или 1197 мм в ширину и в высоту;
• КФ-3: 580 мм в ширину или высоту.

Интересно. Большой популярностью пользуются кассеты-полосы. У таких изделий ширина значительно больше высоты

Как установить фасадные кассеты на фасад дома

1. На стену с помощью рулетки или лазерного уровня наносится разметка для установки креплений. Разметку начинают с основания здания. Должны быть обязательно учтены размеры кассет и зазоры между ними.
2. Закрепите кронштейны по готовой разметке. Чтобы обеспечить защиту каркаса от деформации, между ним и стеной уложите паронитовые прокладки. Они также предохраняют дом от промерзания в холодный период времени.
3. Уложите утеплитель. Он может быть изготовлен из минваты и пенополистирола. Утеплитель фиксируется дюбелями-зонтиками или клеем. Стыковочные части обрабатываются монтажной пеной, чтобы не осталось зазоров.

Выбирая утеплитель, отдавайте предпочтение промышленной минвате. Пенополистирол — горючий материал, а это небезопасно.

1. Укройте получившийся «сэндвич» ветрозащитной пленкой.
2. Зафиксируйте каркас снизу. Металлопрофиль крепится к кронштейнам саморезами в одной плоскости. Плоскость выверяется лазерным уровнем либо натянутым шнуром.
3. Установите ребра каркаса по периметру дверных и оконных проемов.
4. Прикручивайте кассеты саморезами к контробрешетке.

Лучше всего использовать материалы от одного производителя, следуя при монтаже инструкциям завода. Иначе возможны проблемы с вентиляцией, возникновением конденсата, коррозией несущей конструкции.

Подписывайтесь на канал, если хотите знать о материалах для строительства больше.

ГК «Прочная сталь» выпускает металлочерепицу, сэндвич-панели, профлист и многое другое.

В статье использовались изображения из Яндекс.Картинок.

Положительные и отрицательные аспекты, которые нужно знать

Как и любой отделочный материал фасадные кассеты из металла имеют и преимущества, и недостатки. Ознакомившись с ними можно либо остановиться на такой отделке, либо рассмотреть другие более подходящие материалы.

Начнем с достоинств. Чем же так приглянулись металлические фасады?

1. Надежно защищают стены строения от атмосферной влаги и резких перепадов температур.
2. Способ монтажа позволяет дополнительно утеплить здание.
3. Элементы не деформируются под воздействием как высоких, так и низких температур. Это относится как скрытому, так и открытому крепежу.
4. Отличная звукоизоляция.
5. Высокий уровень пожарной безопасности. Материал не воспламеняется и останавливает горение.
6. Очень быстро монтируются.
7. Перед монтажом можно не выравнивать внешние стены.
8. Если один из элементов был поврежден, то его легко заменить без полного демонтажа конструкции.
9. Монтажные работы разрешается проводить в любое время года и при любых погодных условиях.
10. Большой выбор цветовых решений.
11. Длительный срок эксплуатации. Некоторые производители указывают срок службы около 50 лет.

Как видно, преимуществ очень много. Но есть и негативные аспекты. С ними тоже нужно познакомиться, чтобы знать, с какими трудностями можно столкнуться в будущем.

• Некоторые сложности при монтаже. Для такого фасада нужно идеально ровно установить каркас. Если этого не сделать, то может возникнуть сильный перекос. А это скажется на устойчивости конструкции.
• Высокая цена. Учитывается и цена на все комплектующие и плата за работу наемной бригады.
• Сложность уход за поверхностью фасада. Мыть можно только водой. Агрессивные моющие средства, пятновыводители, растворители и абразивы полностью испортят полимерное покрытие.
• Округлые формы дома будет очень сложно оформить фасадными кассетами.

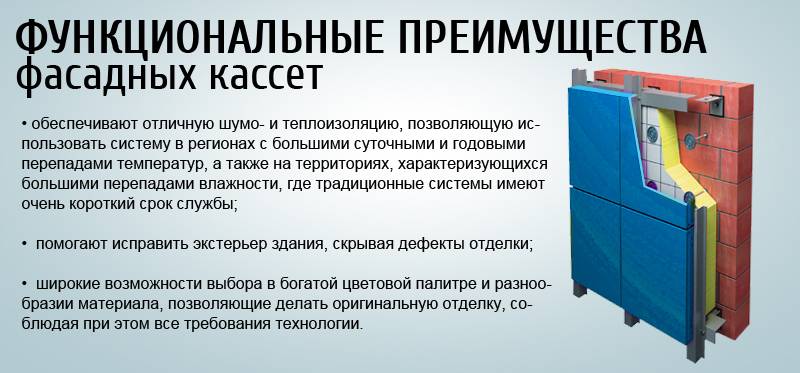

Преимущества и недостатки

Кассетные изделия широко востребованы.

Объясняется это наличием положительных характеристик изделий:

• долговечность такой облицовки;
• прочность элементов, обусловленная спецификой изготовления и типом используемого сырья;
• быстрый монтаж – сборка фасада из кассет выполняется в минимальные сроки, а для проведения работ нет необходимости нанимать профессиональную бригаду строителей;
• изделия обеспечивают прекрасную защиту основания от негативных атмосферных явлений – сильного ветра, осадков, ультрафиолета;
• продукция огнеустойчива и хорошо переносит температурные колебания, включая низкую температуру;

• кассеты, как и линеарные панели для фасада, оказывают минимальную нагрузку на стены строения, поскольку имеют небольшой вес;
• в образовавшемся пространстве между основаниями и изделиями можно выполнить теплоизоляцию или уложить дополнительный слой гидроизоляции, что повысит комфорт в помещениях;
• конфигурация материала, обусловленная их ровной поверхностью, может визуально скрыть все дефекты стен здания;
• кроме того, кассеты можно применять и для внутренних работ.

Стальная продукция имеет больший вес по сравнению с остальными видами изделий. Поэтому применение кассет из стали потребует возведения каркаса для монтажа элементов. При отделке такими кассетами сооружений, не имеющих прочного фундамента, есть риск того, что здание будет разрушаться от дополнительной нагрузки.

У алюминиевых фасадных кассет имеется два минуса – высокая стоимость, а также трудоемкая транспортировка и специфические требования к условиям хранения. Связано это с определенной мягкостью сырья, за счет чего в результате неаккуратного обращения можно повредить края деталей либо сделать вмятины на поверхности продукции. Наличие дефектов отрицательно скажется на последующем монтаже таких кассет.

Композитные изделия имеют низкую устойчивость к ультрафиолету и нагреву. Поэтому перед приобретением этого вида продукции необходимо ознакомиться с рекомендациями специалистов относительно температуры, которую они могут переносить без ущерба качеству и эстетике дома.

Кассетный фасад – характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

• отличное качество
• оптимальный размерный ряд
• разнообразие крепежных деталей
• постоянство параметров каждой кассеты
• возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую
антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных
условиях с применением высоких технологий (по принципу закрытого цикла) и импортного
современного оборудования. Если в двух словах, то производство представляет
собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате
получаются профилированные коробочные формы. Контроль качества происходит после
каждой операции.

Преимущества стальных кассет

Композитные стальные кассеты появились на рынке сравнительно недавно и сразу составили конкуренцию панелям из алюминия.

В результате сталь имеет следующие положительные качества:

• быстрый и удобный монтаж кассет;
• широкая цветовая палитра;
• приятный и аккуратный внешний вид даже без цветового покрытия;
• удобство в эксплуатации;
• долговечность и гарантия сохранения внешнего вида на многие годы;
• высокое качество и прочность материала.

Монтаж кассеты может быть открытым, когда панели устанавливаются при помощи прикручивания их к каркасу, закрытый, при котором используется принцип навешивания через иклю и салазку.

Стальные кассеты крепятся легко и состоят из прочной слоевой системы. Каждая кассета изготавливается из двух листов оцинкованной стали и полимерного слоя между ними, который наполнен антипиреном. Клеевой состав, скрепляющий слои между собой, имеет высокие характеристики для обеспечения прочной адгезии стальных листов.

Этапы монтажа панелей

Начальной стадией сборки будет создание основы для будущего фасада — каркаса, который фиксируется на стену при помощи кронштейнов и анкеров. Перед работой проверяют стены на прочность: требуется выяснить, выдержат ли они планируемый уровень нагрузки. Делается это с помощью несложного эксперимента: в основание устанавливают два дюбеля, на них монтируют часть обрешетки с соответствующей нагрузкой.

Далее сборка фасада идет поэтапно.

Разметка стен

Главная цель этой стадии — определить и обозначить места, где будут установлены кронштейны для крепления обрешетки. Для этого требуется минимальный набор инструмента — уровень, лазерный или даже водяной, хотя работать им будет сложнее. Начинать работы следует от земли, с нижней части стены здания, чтобы соблюсти точность в установлении вертикали каркаса. Шаг, с которыми будут фиксироваться рейки обрешетки, зависит от габаритов металлокассет, причем, если их длина будет превышать 0,7 м, потребуется монтаж дополнительного крепежа. Для изготовления отверстий под установку анкеров применяется перфоратор или ударная дрель.

При разметке точек установки кронштейнов особое внимание следует уделить тому, чтобы они не приходились на соединительные швы, так как это, во-первых, нанесет ущерб прочности кладки, а во-вторых, снизит прочность фиксации крепежа. Длина анкера зависит от вида материала стен. Если это кирпич, то она составит 10 см, для бетона достаточно 8 см

При установке кронштейнов используют прокладки из паронита, они помещаются между крепежом и стеной

Если это кирпич, то она составит 10 см, для бетона достаточно 8 см. При установке кронштейнов используют прокладки из паронита, они помещаются между крепежом и стеной.

Монтаж обрешетки и укладка утеплителя

После того как установка кронштейнов завершена, на них фиксируют рейки обрешетки при помощи винтов. Далее можно приступать к укладке утеплителя. Нормами пожарной безопасности установлено, что для этого следует применять негорючие материалы, например разные виды минеральной ваты, а также экструдированный пенополистирол. Их рыхлая поверхность требует применения специального крепежа — дюбелей с большой площадью шляпки. Для монтажа 1 кв. м утеплителя нужно 5 штук таких крепежных изделий.

Чтобы защитить утеплитель от проникновения в его толщу влаги, а также продувания, его покрывают специальным материалом — ветровой мембраной, которая крепится к рейкам саморезами. При покупке следует учитывать, что полотна монтируются с некоторым перехлестом. Кроме ветровой мембраны может потребоваться укладка гидроизоляционного полотна.

Из специального профиля собирается вертикальная обрешетка, ее высота должна быть такой, чтобы обеспечить циркуляцию воздуха вдоль фасада. Монтаж обрешетки начинается также с нижней части стены, для чего устанавливается стартовый профиль и цокольный отлив.

Установка облицовки

Исходной точкой установки металлокассет является нижний левый угол стены здания. Перед монтажом их следует подготовить, сняв с торцов защитную пленку. Фасадные панели крепятся следующим образом: нижняя часть фиксируется на стартовой планке, установленной вдоль цоколя, верхняя — при помощи саморезов. Монтаж последующих рядов осуществляется аналогичным образом. Для закрепления металлокассеты требуется два металлических винта. Они устанавливаются, как правило, на противоположных концах верхней кромки, при необходимости применяется дополнительная фиксация в промежуточных точках.

При монтаже металлокассет вам также понадобятся дополнительные атрибуты установки, которые помогают защищать здание от влаги и придают внешнему виду законченность. Поэтому вам придется докупить: откосы, наличники, костыли, внешние и внутренние углы, нащельники и прочее.

При выборе толщины фасадных кассет следует полагаться как на отзывы производителя, так и на внешние условия: влажность, скорость ветров, температуру; также не упускайте из виду возможные механические воздействия. При суровых погодных условиях советуем использовать панели повышенной толщины и подготовить надежную обрешетку. Тщательно следите за тем, чтобы она была ровной, иначе это снизит срок эксплуатации фасадных металлокассет. Обшивка здания этим материалом надолго защитит его от какого-либо влияния, придаст дополнительное утепление и обеспечит прекрасным внешним видом.

Услуги компании Оптима Фасад

• Проведение натурных испытаний крепежа
• Геодезия и привязка фасада (2D развёртки, 3D модель)
• Изготовление облицовочных материалов
• Производство систем вентилируемых фасадов
• Монтажные работы
• Шеф-монтаж
• Проект фасада ППР
• Проект фасада АСР
• Изготовление корзин перфорированных
• Лазерная резка, фрезеровка, вальцовка
• Изготовление доборных элементов системы
• Реализация утеплителя и теплоизоляции

Опыт работы на фасадном рынке более 10 лет, позволяет нам оптимизировать работу для осуществления любой сложной задачи в сжатые сроки. Мы предлагаем только взвешенные решения и несём ответственность за разработанный проект нашей компанией.

Монтаж вентилируемых фасадов

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности — выполняется в несколько этапов. Сначала отмечаем линии-маяки — это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены — для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга — именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

https://youtube.com/watch?v=UHSfbmDlg1g

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер — аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Поверх утеплителя монтируется несущий каркас — он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала — это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Источник

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу «RAL», но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Как предусмотрено термическое расширение на алюминиевых кассетах

Композитный материал хорошо защищает стены здания от перегрева на солнце. Это не теплоизолирующий материал. Функционирует материал в температурном режиме от минус 50 до плюс 70. Алюминий, как и любой другой металл, имеет термическое расширение. Это значит, что при повышении температуры он расширяется, при снижении – сужается. И, если бы производители не предусмотрели места компенсации ( т.е. снижение влияния температур на внешний вид) термического расширения, то кассету бы вело, расходились бы русты на фасаде, кассета вспучивалась или же наоборот становилось впалой.

Во-первых, по вертикали кассета будет «ходить» совместно с системой. Т.к. система для алюминиевых кассет алюминиевая, то облицовка и система имеют практически один показатель термического расширения. Следовательно, расширяются в одном направлении и одновременно.

Во-вторых, по- горизонтали кассета также имеет возможность расширяться за счет горизонтальных овальных отверстий в верхней отбортовке кассеты

На рисунке слева обратите внимание, что только левое отверстие круглого диаметра, а правое уже овальное. Ключевой момент, что одно, и только одно, крепление кассеты к профилю должно быть фиксированным, т.е. заклепка должна крепиться в круглое отверстие и не иметь возможность хода

Остальные крепления кассеты, сколько бы их ни было, в зависимости от ширины применяемой панели, должны быть закреплены заклепкой в горизонтальные овальные отверстия. Это и обеспечит возможность хода кассеты по горизонтали и обезопасит от деформации кассеты на солнце

заклепка должна крепиться в круглое отверстие и не иметь возможность хода. Остальные крепления кассеты, сколько бы их ни было, в зависимости от ширины применяемой панели, должны быть закреплены заклепкой в горизонтальные овальные отверстия. Это и обеспечит возможность хода кассеты по горизонтали и обезопасит от деформации кассеты на солнце.

Этапы монтажа фасадных кассет

Процесс установки фасадных кассет на стену здания можно представить в виде последовательности действий:

1. Первым делом на поверхность стены монтируется обрешетка из специального профиля, имеющего вид ячеек. От правильно просчитанной высоты профиля зависит то, насколько хорошо будет проветриваться пространство между стеной и слоем облицовочных материалов.
2. Между установленными профилями прокладываются плиты теплоизоляционного материала. Зачастую в этих целях используется минеральная вата, обладающая плотной поверхностью и пористым внутренним слоем. Кроме того, во время облицовки здания необходимо создать надежную ветровую защиту теплоизолирующего материала. Эта защита обеспечивается при помощи мембранной ткани – она не только способствует лучшему сохранению тепла, но и препятствует проникновению влаги в минеральную вату.
3. Следующим слоем укладывается гидроизоляция. Все слои надежно фиксируются дюбелями.
4. Затем на стену монтируется каркас из Г-образного профиля. Именно на этот профиль устанавливаются фасадные кассеты.
