Материалы фитингов
Исторически сложилось, что подавляющее большинство фитингов, которые используются энтузиастами водяного охлаждения, изготавливаются из металла, роль которого чаще всего играет никелированная латунь, хотя встречаются фитинги из из других металлов. Во многом, выбор металлических фитингов объясняется требованиями прочности конструкции и боязни использовать другие материалы, что не отменяет того, что пластиковые фитинги тоже применяют в компьютерных СВО, хотя и намного реже. Чаще всего пластиковые фитинги встречаются в виде штуцеров, хотя были и успешные попытки изготовить компрессионные фитинги из поликарбонатного пластика, как прозрачного, так и цветного.
Компрессионные фитинги, изготовленные из пластика
В зависимости от материала фитингов, существенно может отличаться и их цветовая гамма. Так металлические фитинги чаще всего встречаются в нескольких оттенках серебристого цвета (от более светлого серебристого до очень темного, почти черного), а также черном и «медном» цветах, пластиковые же фитинги бывают самых разных цветов, от белого до черного, включая множество флуоресцентных цветов.

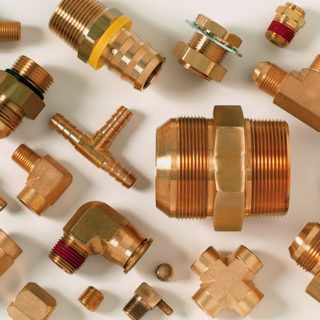

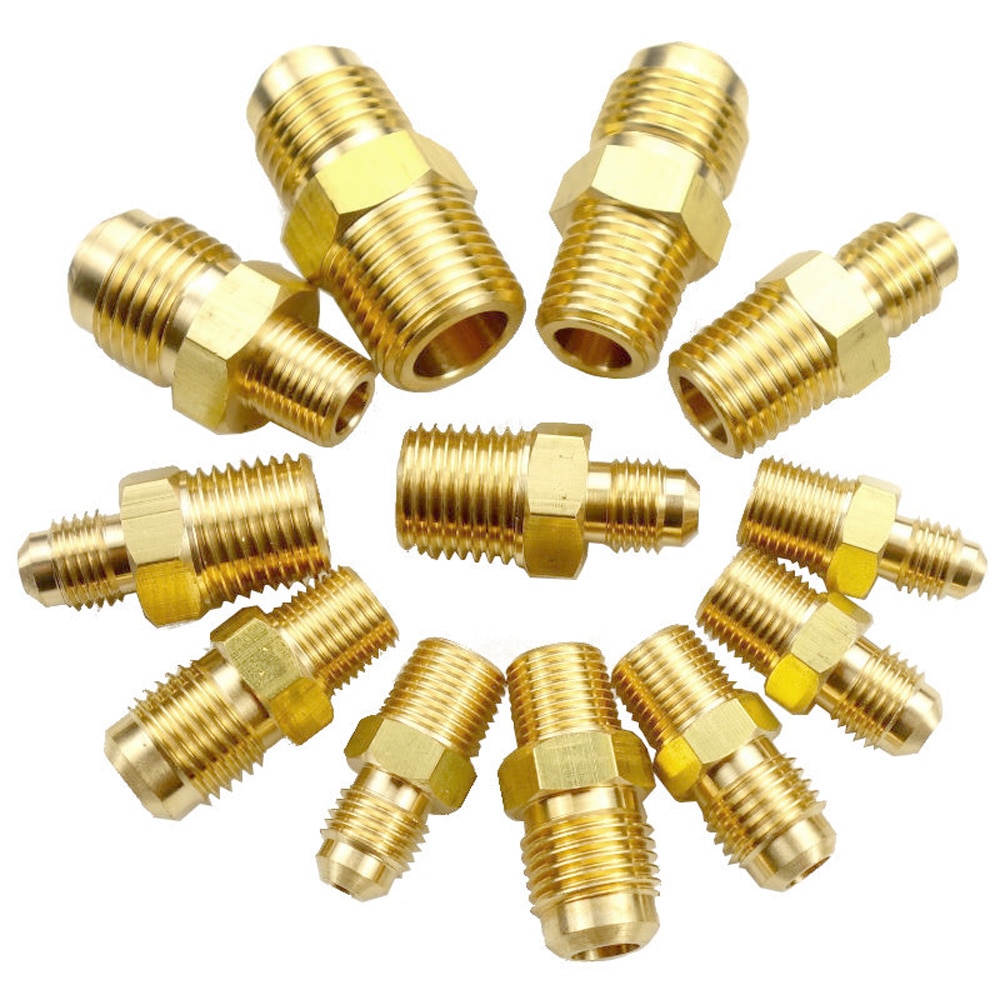

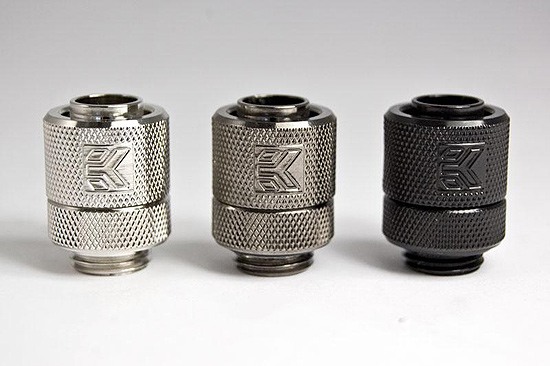

Различные цвета металлических фитингов

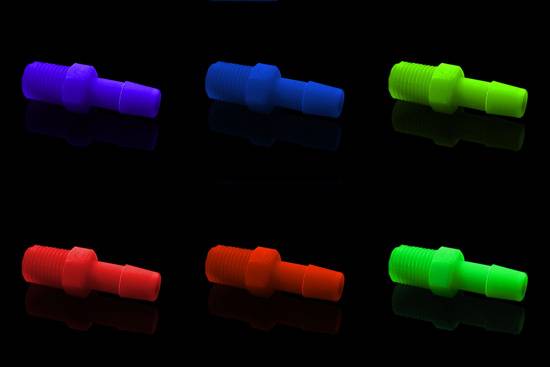

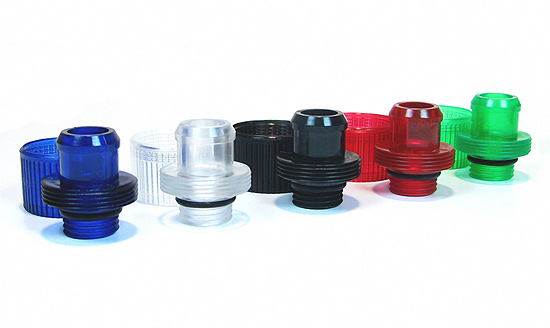

Пластиковые фитинги бывают любых цветов
Размер фитингов
Говоря о размере фитингов в компьютерных системах водяного охлаждения, в самом начале стоит упомянуть, что не стоит путать размеры самого фитинга и его резьбу, что происходит довольно-таки часто, во-многом из-за схожести используемых обозначений. Размер фитингов при этом может указываться самыми разными способами, выбор которого чаще всего обусловлен типом фитигов, о которых идет речь, однако при этом почти любое обозначение отталкивается от размера шлангов, которые совместимы с описываемыми фитингами.
Будучи одними из самых капризных, с точки зрения точного подбора размера совместимых шлангов, компрессионные фитинги чаще всего обозначают двумя числами, которые обозначают внешний и внутренний диаметры шлангов, которые необходимо использовать с конкретной моделью фитингов. При этом, данные размеры могут быть указаны как в миллиметрах, так и в дюймах, поэтому размер одного и того же компрессионного фитинга, может обозначаться как 13/10 мм, так и 3/8″ ID x 1/2″ OD, где ID и OD обозначают Inner Diameter (англ. «внутренний диаметр») и Outer Diameter (англ. «внешний диаметр»), соответственно. В этом случае, как большинство уже поняло, речь идет о компрессионных фитингах, которые совместимы с шлангом, внутренний диаметр которого равен 10 миллиметрам, а внешний — 13 миллиметрам.
Размер фитингов типа «ёлочка» указывается куда проще — одним числом, которое обозначает внутренний диаметр совместимых шлангов, ведь данные фитинги не имеют каких-либо жестких ограничений на внешний диаметр используемых шлангов, кроме вашего здравого смысла. Опять же, размер штуцера в данном случае может быть указан не только в миллиметрах, но и дюймах, поэтому, если вы планируете использовать шланг с внутренним диаметром в 13 миллиметров, то соответствующие штуцеры будут обозначены либо просто как 13 мм, либо как 1/2″ ID.
Размер пуш-ин фитингов, как и в случае штуцеров, обычно, указывается одним числом, однако в данном случае это число обозначает не внутренний, а именно внешний диаметр совместимых шлангов, что вполне логично, ведь именно этим параметром и ограничивается совместимость цанговых фитингов — больший шланг попросту не поместиться в корпусе пуш-ин фитинга, в то время как меньший шланг не будет надежно фиксироваться уплотнительным кольцом. И хотя размер может указываться не только в миллиметрах, но и дюймах, в подавляющем большинстве случаев, размер цанговых фитингов указывается именно в миллиметрах, так например при использовании шлангов с внешним диаметром в 10 миллиметров необходимый пуш-ин фитинг будет означаться просто как 10 мм.

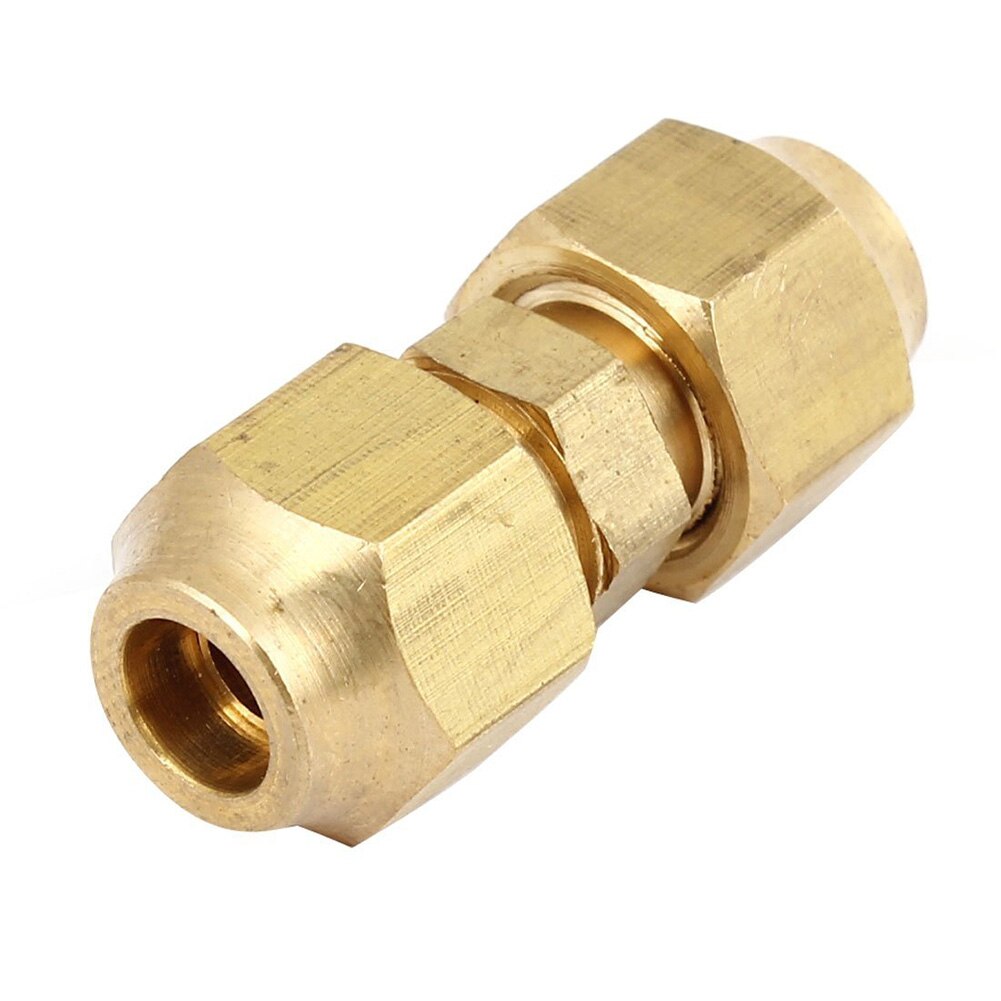

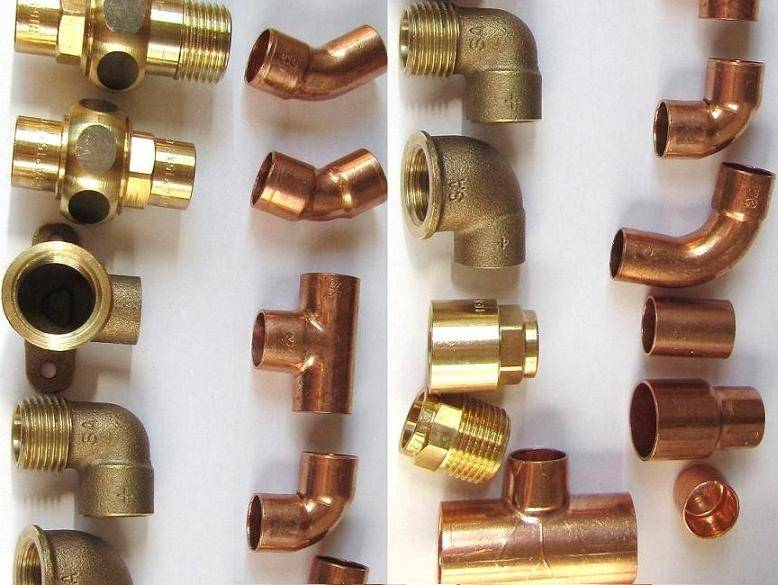

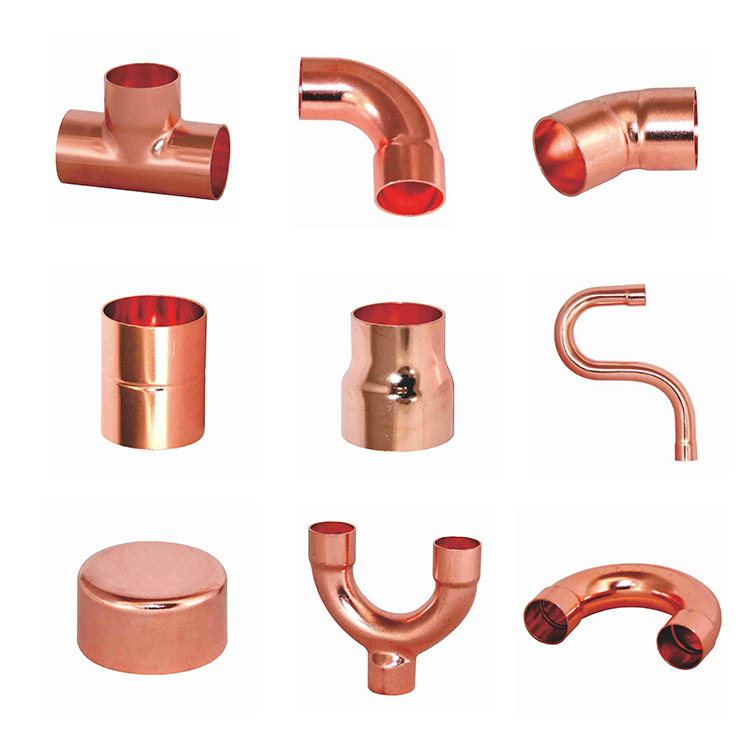

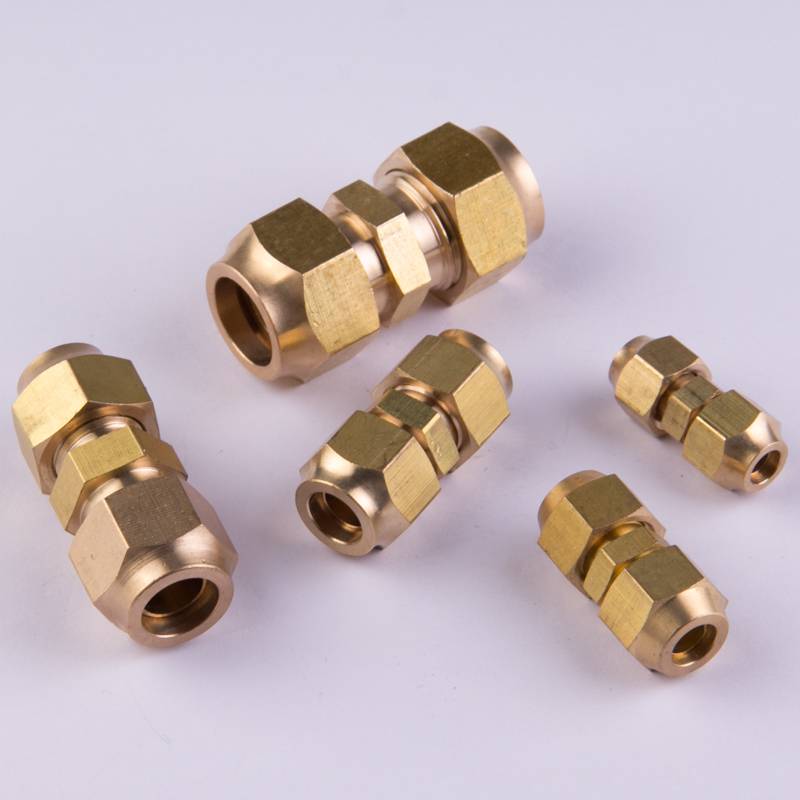

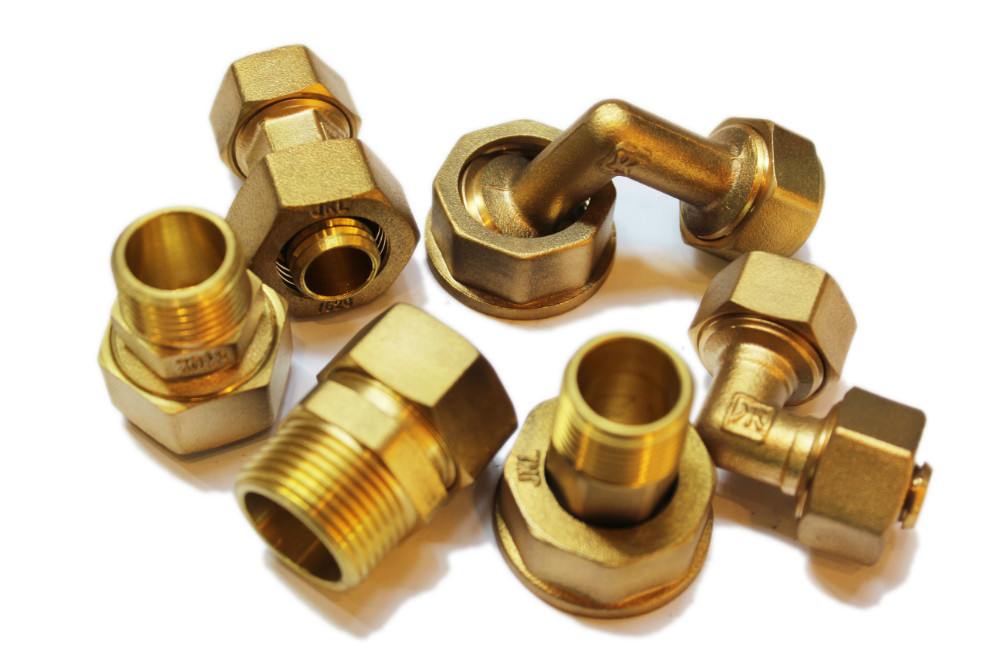

Различные виды фитингов

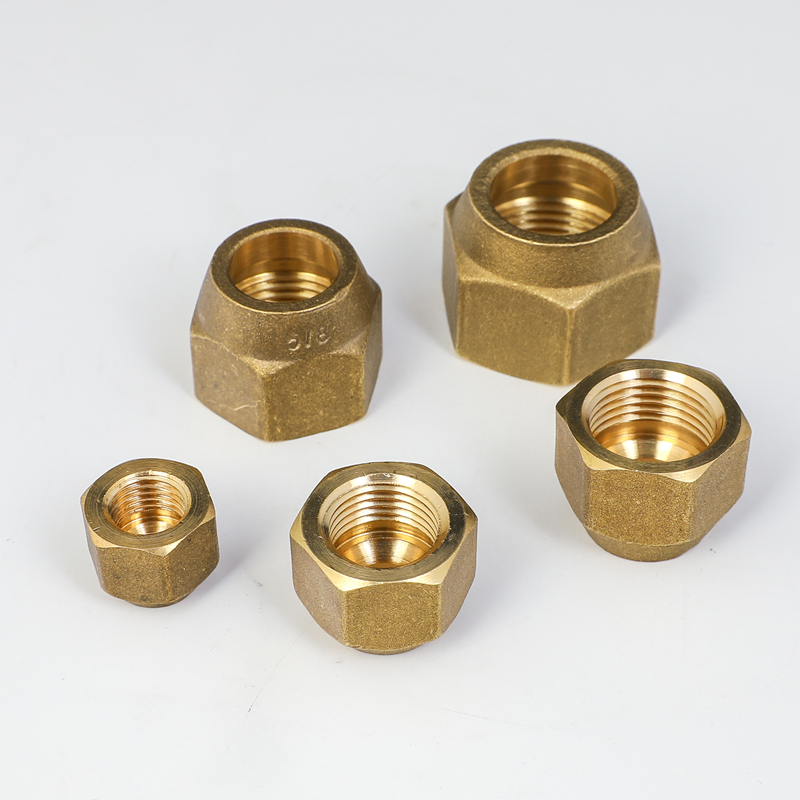

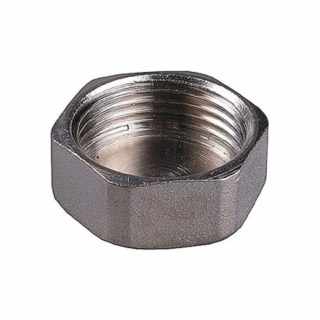

Заглушка с внутренней резьбой
Ассортимент комплектующих для кондиционеров включает различные виды и типоразмеры фитингов под пайку и обжимных фасонных деталей. Выбор соединительных элементов зависит от их назначения. Резьбовые комплектующие уступают по уровню прочности капиллярным и обжимным изделиям. Их применяют на участках, требующих технического обслуживания.
Основные виды фитингов для медных труб кондиционеров:
- Отвод или уголок 90° — элемент под резьбу или пайку для соединения труб под прямым углом.
- Муфта — соединительная деталь при прямой спайке двух частей магистрали.

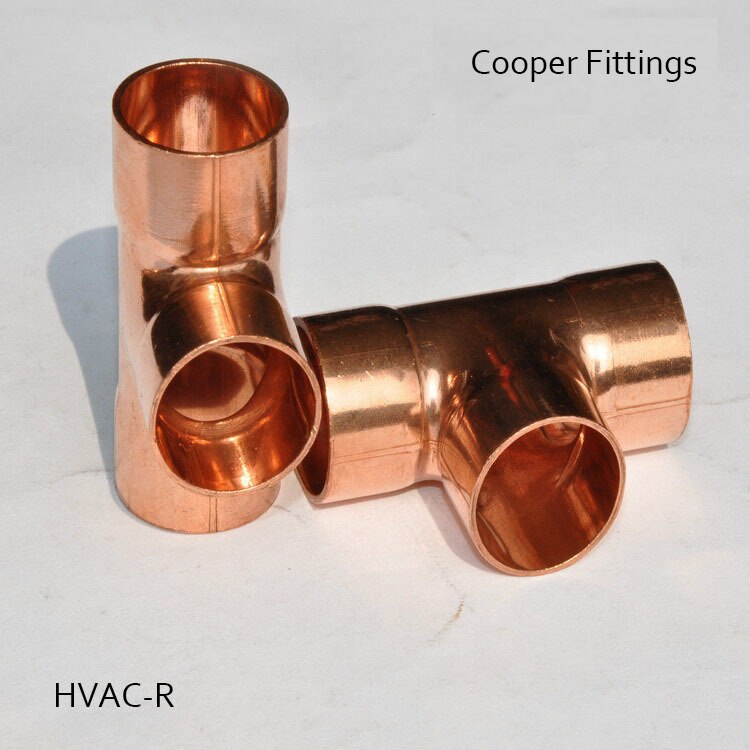

- Тройник — фасонной элемент, предназначенный для подключения дополнительной ветки трубопровода.

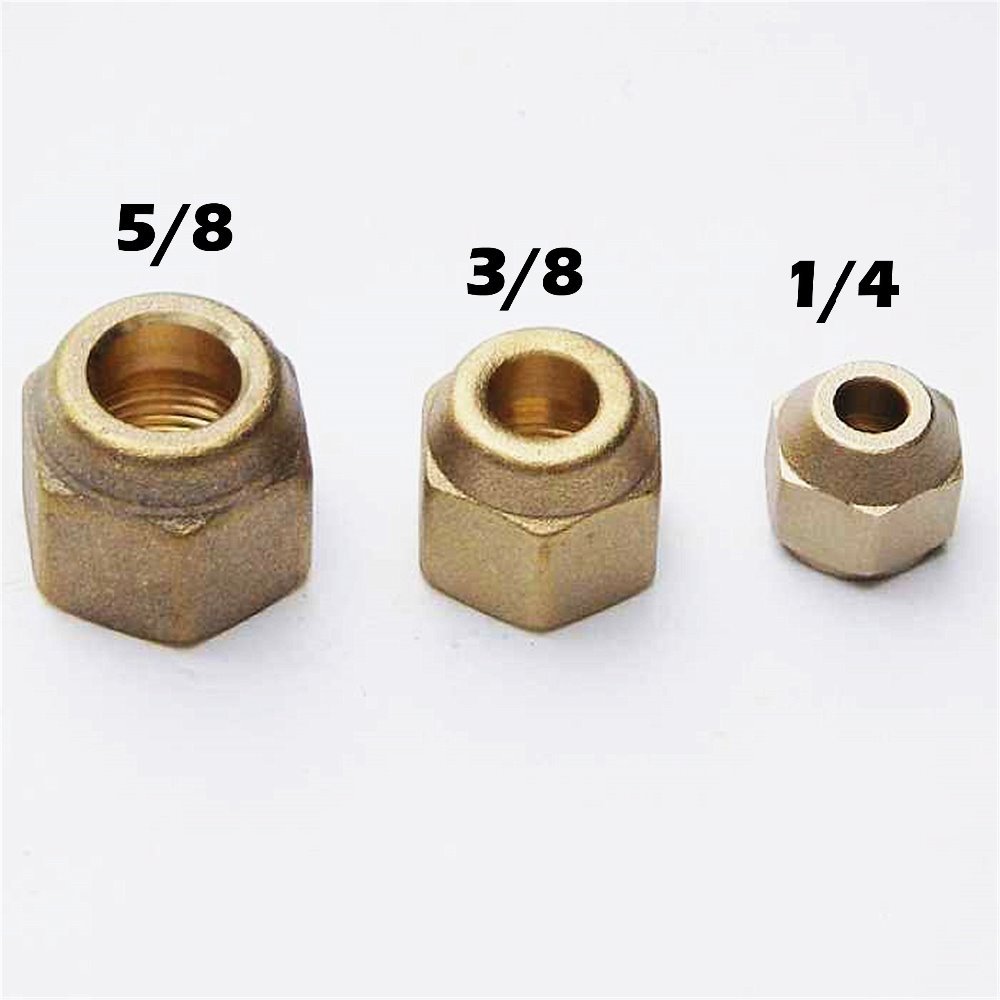

- Переходник — фитинг, применяемый при монтаже труб различного диаметра. Распространенные типоразмеры: 1/4″-3/8″, 1/2″-3/8″, 3/4″-5/8″.

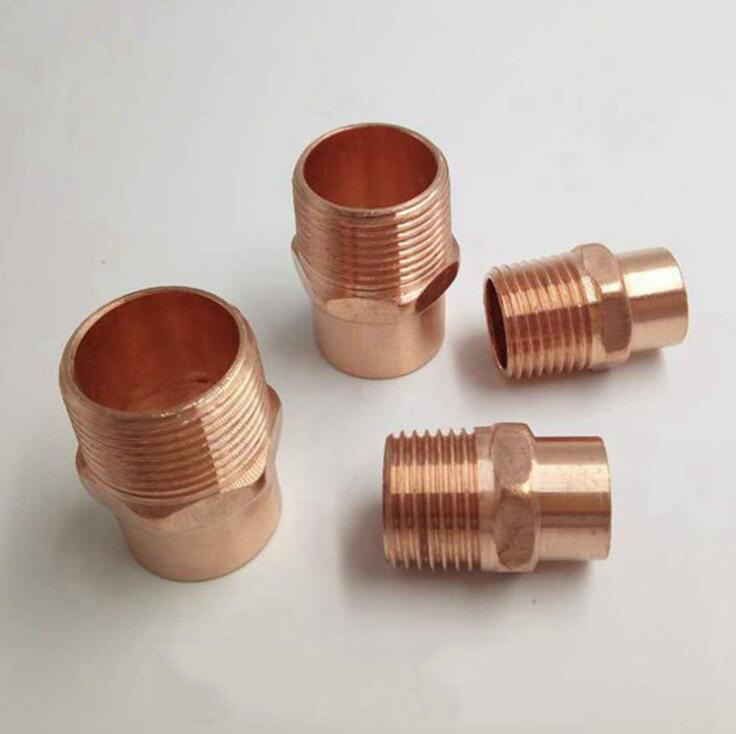

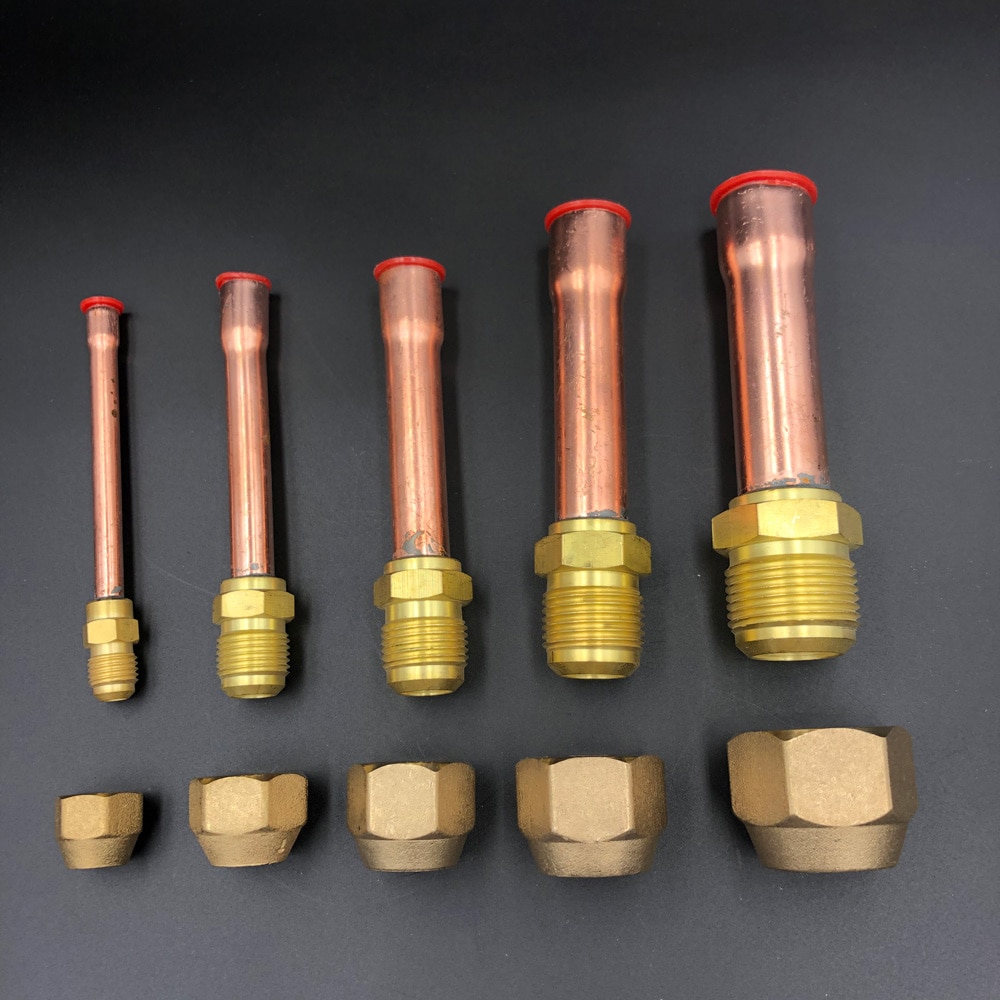

- Муфта-штуцер используется для стыковки труб с разным диаметром и расположением резьбы на входных отверстиях.
- Сервисный штуцер для кондиционера или клапан Шредера — трубка с ниппелем, используемая при вакуумировании и заправке системы. Обеспечивает присоединение манометрического коллектора.
- Заглушка — деталь с внутренней или внешней резьбой. Предназначена для перекрывания торцевых отверстий трубопровода.
- Адаптеры для кондиционеров, предназначенные для осуществления заправки и дозаправки системы фреоном. В комплекте два элемента — для низкого и высокого давления.
Что такое фитинги?
Сами по себе фитинги (англ. fitting, от fit — прилаживать, монтировать, собирать) являются специальными соединительными частями, предназначенными для подключения и соединения трубок и шлангов к различным другим устройствам, а также между собой. В случае компьютерных систем водяного охлаждения, именно фитинги позволяют подключить шланг, например, к ватерблоку, радиатору или помпе.
Несмотря на то, что широкое использование фитингов для самых различных задач обеспечило появление и доступность огромного числа самых разных видов фитингов (резьбовые, сварные, фланцевые, обжимные и т.д.), в компьютерных СВО, в подавляющем большинстве случаев, используются сугубо резьбовые фитинги, которые обладают наружной цилиндрической резьбой и вкручиваются в соответствующий компонент СВО, благодаря наличию у него внутренней цилиндрической резьбы. Именно они нас, как энтузиастов СВО, и интересуют.
Назначение фасонных изделий

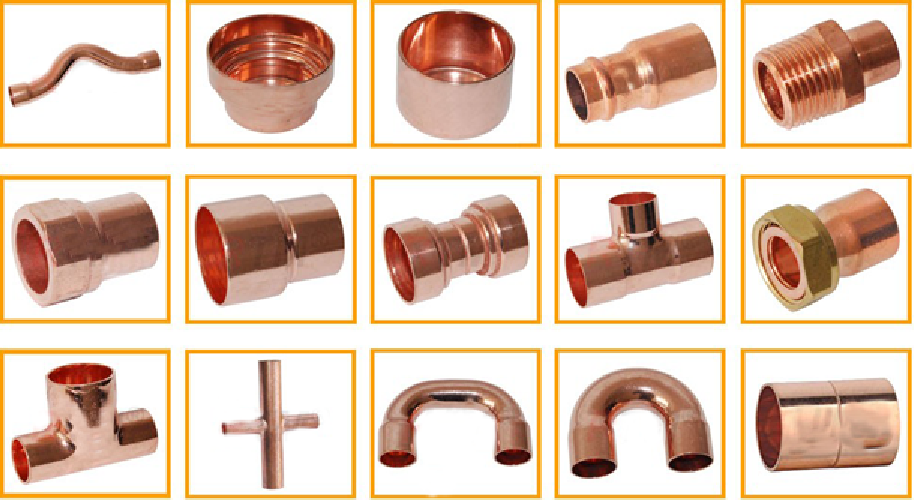

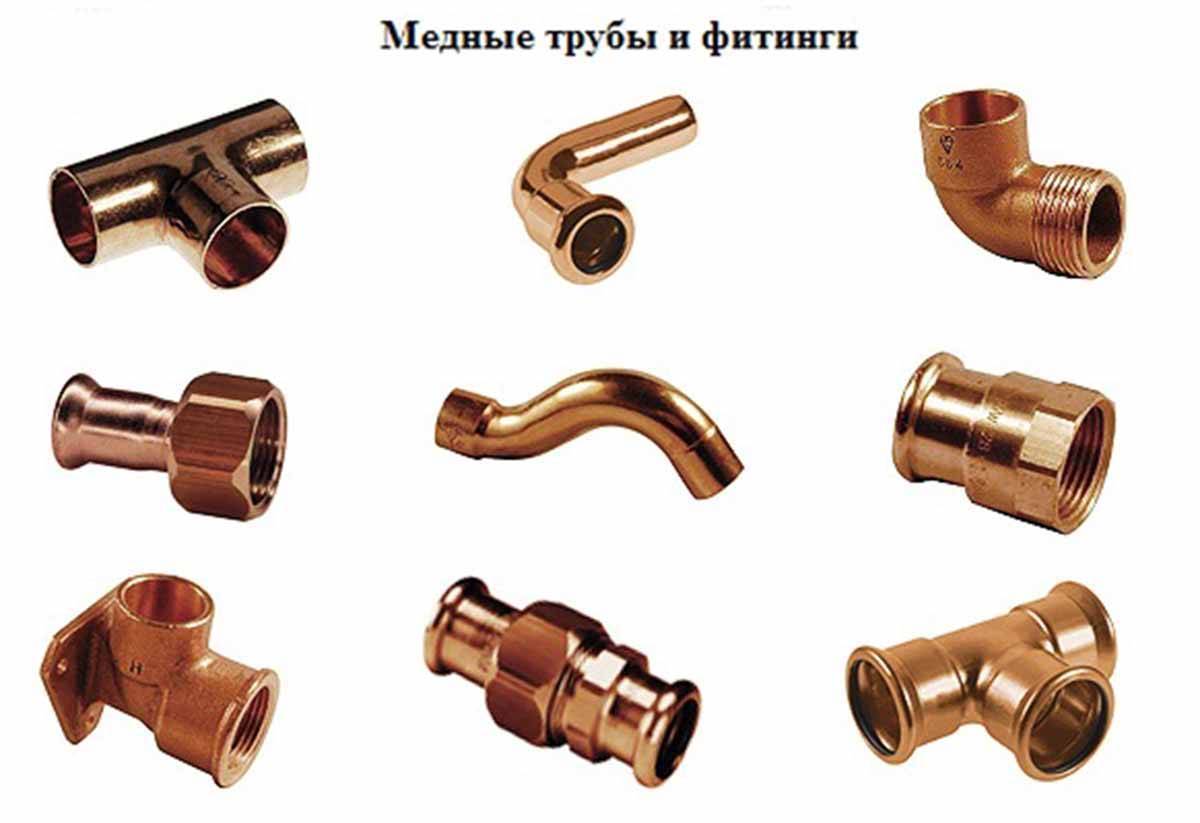

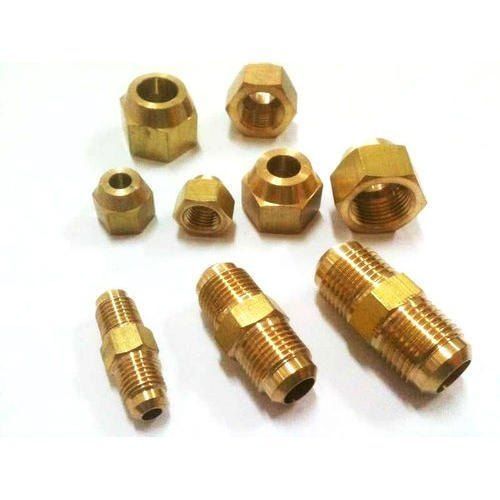

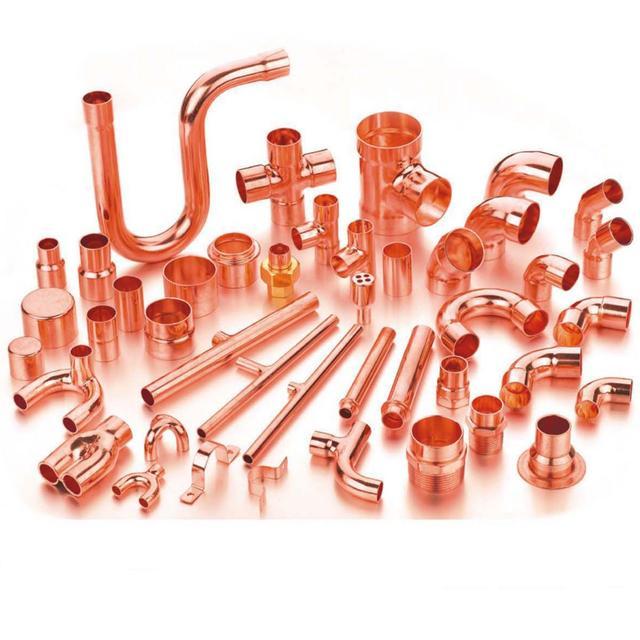

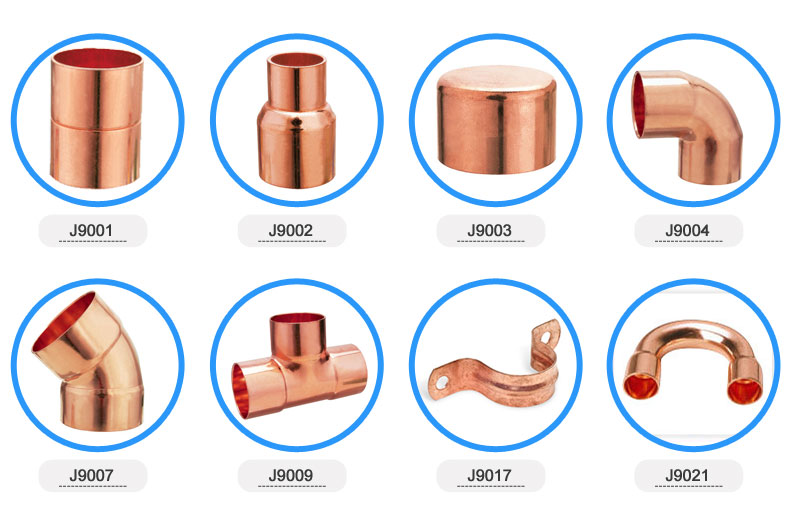

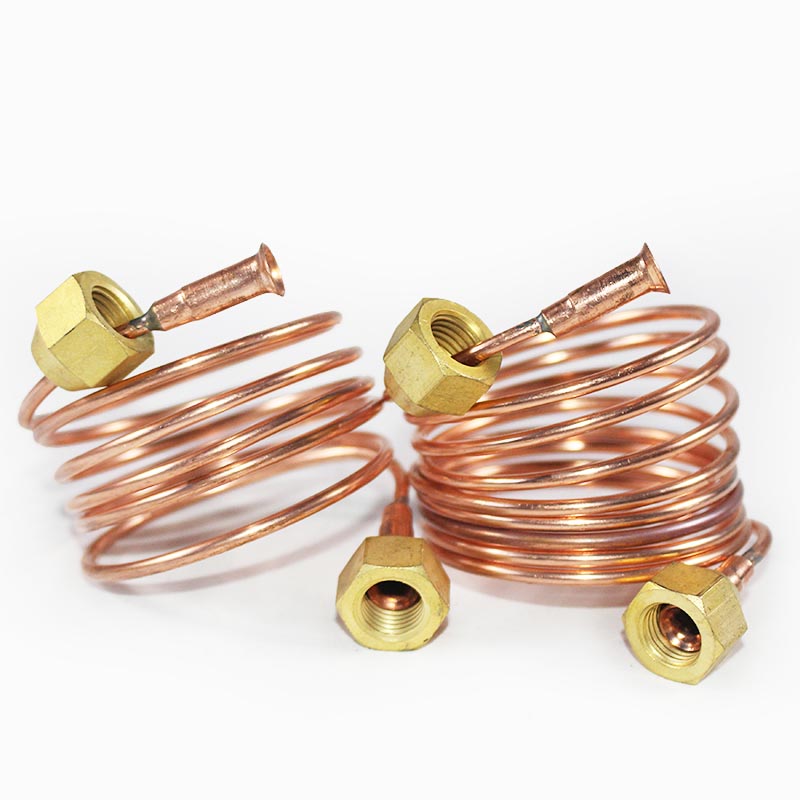

Медные фитинги различного назначения
Фитинги востребованный расходный материал при монтаже фреоновой магистрали. Они устанавливаются в местах разветвлений, поворотов, переходов с одного диаметра трубы на другой. Материалом для фасонных изделий служит медь или латунь. Технические характеристики металла позволяют фитингам выдерживать температуру до +150°C и давление до 40 Бар.
Преимущества медных деталей:
- высокая стойкость к коррозии,
- ультрафиолет не меняет характеристики металла,
- длительный срок эксплуатации,
- обеспечивается герметичность соединения, не допускающее утечки фреона,
- компактный размер и широкий ассортимент фасонных деталей.
Сборки трассы осуществляется двумя основными видами соединения: разъемное и неразъемное. В первом случае применяются резьбовые и обжимные фитинги, во втором капиллярные (под пайку). Существуют комбинированные варианты, обеспечивающие стыковку труб двумя способами одновременно.
Вспомогательные детали с резьбой упрощают и ускоряют монтаж магистрали. Разъемное соединение удобно при демонтаже и ремонте, но проигрывает в надежности. Под действием температурной деформации узел со временем утрачивает герметичность.
Инструменты для монтажа кондиционеров
Качество работы будет напрямую зависеть от:
- опыта монтажной бригады, который придется нарабатывать (по отзывам – до третьего поставленного кондиционера);
- качества инструментов.
Минимальная мощность перфоратора — 800 Вт
Оборудование для монтажа кондиционеров должно быть следующее:
- Перфоратор для сверления стены. Мощность должна быть соответствующая, так как придется делать отверстие в 50 — 60 мм, в которое будут протягиваться несколько труб сразу – кабель, две трубки с фреоном, гофра от конденсата. Можно сразу купить дорогую модель, например – Бош или Макита, чтобы работать и не думать о ремонте инструмента. Но выбирают и более дешевые – Интерскол или AEG. Главное, чтобы мощность позволяла бурить бетон или кирпич — не менее 800 Вт.
Бур для сверления не менее 40 мм в диаметре. Лучше выбирать с усиленным хвостовиком, с ударной функцией. Должны совпадать форматы патрона, SDS-max – оптимальный вариант. Выпускают такой товар фирмы Хитачи, Сигма. В процессе установки систем кондиционирования придется пробивать отверстия в бетоне, в кирпиче, в натуральном камне. Бур должен работать безотказно.
- Второй перфоратор, предназначенный для сверления отверстий для креплений внешнего и внутреннего блоков со сверлами. В основном будут использоваться диаметром 10 и 6 мм. Аккумуляторные дорогие модели хорошо подходят, потому что заряд держат долго, а работать иногда приходится на новых объектах, где есть перебои с питанием.
- Вакуумный насос. Нельзя использовать переделанный насос из-под холодильника или еще чего-то подобного, так как задача ставится полностью осушить систему от пара и примесей, а не только удалить воздух. Если заниматься установкой профессионально, нужен двухступенчатый насос для работы с двумя марками фреона. Сервисное обслуживание откажется проводить ремонтные работы бесплатно, так как монтаж будет переделываться, и в этом будут виноваты монтажники.
- Манометрический коллектор. Желательно приобретать сразу фирменный цифровой. Стоит дорого, но цена оправдана. Диапазон замеров – до 60 Бар. Прибором будет проверяться вакуум и проводиться тест на герметичность системы. В памяти устройства находится до 60 видов хладагентов, есть возможность добавить редкоиспользуемые. Особенно необходимы при большой длине труб во время установки промышленного оборудования – это на будущее.

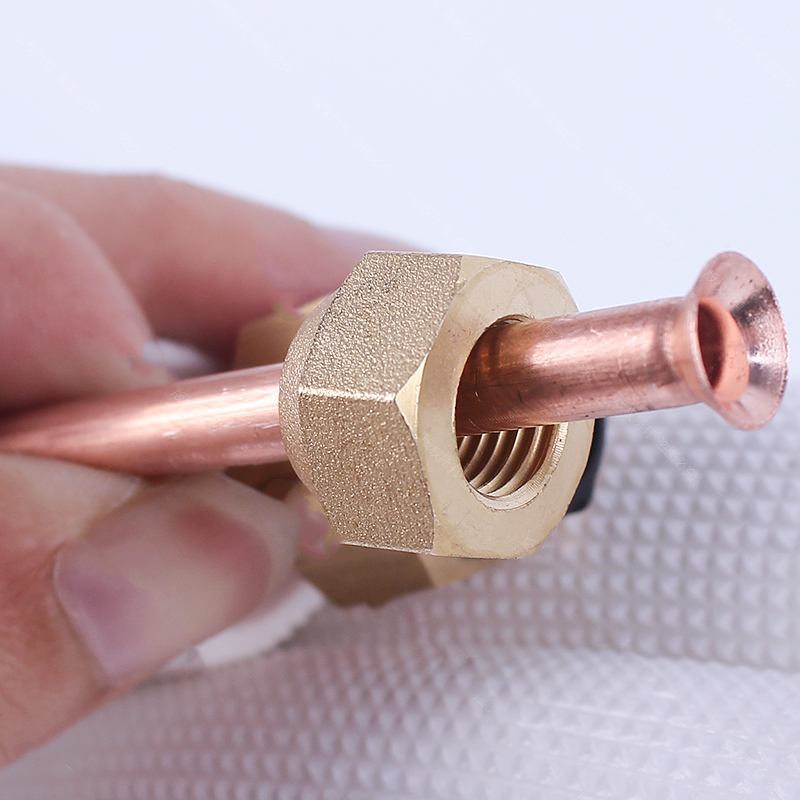

- Вальцовки для медных труб. Продаются в наборе. Влияют на качество соединения с вентилями.
- Труборезка и устройство для сгибания медных труб, похожие на те, что применяются для металлопластиковых.
- Гаечные ключи различного диаметра. Будут применяться для крепления блоков снаружи и внутри.
- Шестигранники для откручивания вентилей. Без них не получится запустить хладагент в трубы.
- Отвертки для подсоединения электропитания.
- Уровень. Пригодится для замеров наклона конденсаторной трубки, чтобы не застаивалась жидкость.
- Кусачки для зачистки проводов. Если есть – использовать зачистку.
Опрессовка азотом позволит избежать трудозатратного ремонта в будущем
Кроме данного списка могут пригодиться пассатижи или молоток – деревянный и металлический, а также расходные материалы – болты, металлопластиковые и медные трубы, настенные крепления, фреон, масло для вакуумного насоса.
Многие мастера избегают проведения процедуры опрессовки азотом. Это не рационально. В случае монтажа магистралей в подвесной потолок отыскать непроверенную течь будет сложно: придется разбирать конструкцию потолка. Поэтому лучше не рисковать и приобрести баллон с азотом и понижающий редуктор. Это дополнительные расходы, но работа будет сделана качественно.
Для самостоятельной установки сплит-систем вышеуказанных инструментов будет достаточно.
Резьба фитингов
Как уже упоминалось выше, достаточно большая часть энтузиастов часто путается в размерах фитингов именно из-за того, что путает размер фитингов с их резьбой. Нередко можно увидеть различные рассуждения о размере фитингов, которые основываются на попытках прямо перевести дюймовое обозначение резьбы, например G1/4″, в сантиметры, однако в большинстве случаев они не верны. Почему так происходит? Потому, что указанные обозначения резьбы фитингов на прямую никак не связаны с размером самого фитинга.
Все дело в том, что в сегменте водяного охлаждения компьютеров в подавляющем большинстве случаев используются фитинги, чья резьба соответствует стандарту British standard pipe thread (BSP thread). Если говорить точнее, то данная группа стандартов описывает стандарты для соединения труб, фитингов и других элементов, имеющих трубные резьбы. Конкретно энтузиастов СВО касаются стандарты трубной цилиндрической резьбы British Standard Pipe Parallel thread (она же BSPP), основанной на резьбе BSW (British Standard Whitworth), также известной как резьба Витворта. Среди прочего, детальное описание этого стандарты резьбы можно найти в ГОСТ 6357-81. Не уходя в дебри технических деталей, стоит лишь сказать, что, по данным стандартам, размер трубной цилиндрической резьбы, который используется для фитингов, обозначается буквой G, после которой следует числовое значение условного прохода трубы в дюймах, например: G1/8″, G1/4″ или G3/8″.
Именно резьбы G1/8″, G1/4″ и G3/8″, которые мы привели в последнем примере, являются наиболее распространенными в сегменте компьютерных СВО, причем резьба стандарта G1/4″ с большим отрывом лидирует среди данной троицы. Именно резьбу стандарта G1/4″ вы найдете на большинстве различных ватерблоков, радиаторов, резервуаров и других компонентах систем водяного охлаждения — ее удобство и универсальность по достоинству оценили не только пользователи, но и производители. Резьба стандарта G1/8″ чаще всего встречается на некоторых комплектующих СВО от различных немецких производителей, ее основным достоинством является компактность, актуальная, к примеру, в некоторых конструкциях ватерблоков. Резьба G3/8″ же по больше части знакома энтузиастам водяного охлаждения благодаря радиаторам британской марки Thermochill, которые ранее использовали сугубо эту резьбу для подключения фитингов. И хотя некую долю популярности резьба стандарта G3/8″ таки начала получать (на рынке появились ватерблоки, а также крышки для помп с такой же резьбой), большая часть энтузиастов все же вынуждена была докупать специальные переходники для того чтобы использовать на радиаторах Thermochill привычные фитинги с резьбой G1/4″.
В любом случае, особого смысла гнаться за каким-то особым стандартом резьбы не имеет смысла т.к. он, как и размер фитинга, не оказывает влияния на производительность системы водяного охлаждения, в отличии от подобранных компонентов СВО.
Типы фитингов
Вряд ли кого-то удивит тот факт, что фитинги существуют самых различных типов и форм, ведь именно они являются самой распространенной деталью любой компьютерной системы водяного охлаждения — почти каждый компонент требует использования с собой еще двух фитингов для его установки в контур СВО. Прокладывание же сложного контура СВО при помощи одних лишь прямых фитингов нельзя назвать самой простой и удобной задачей, поэтому довольно быстро на рынке появились и различные другие типы фитингов.
После самых простых прямых фитингов, следующими наиболее популярными являются угловые фитинги, наличие изгиба у которых позволяет существенно упростить контур СВО и процесс его прокладывания в компьютерном корпусе. Угловые фитинги могут иметь самые различные изгибы, однако наиболее популярными являются угловые фитинги изгибы которых равны 30, 45, 60 и 90 градусам, при этом популярность 45 и 90 градусных моделей лидирует с довольно значительным отрывом
Важной побочной особенностью почти всех угловых фитингов является их поворотность, точнее возможность поворачивать фитинг, относительно места его крепления к компоненту — именно эта особенность позволяет в полной мере использовать угловую форму фитинга, направляя его в ту сторону, где вы хотите проложить шланг контура СВО

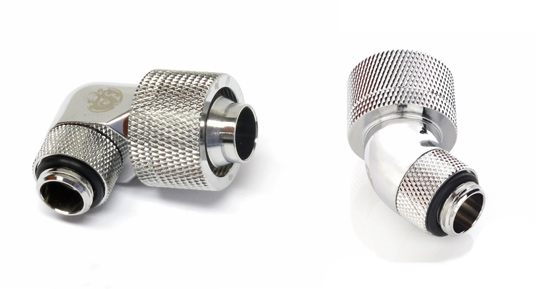

Угловые фитинги с 90 и 45 градусными углами наклона
Более того, кроме обычных фитингов, которые просто являются соединительным звеном между элементов СВО и шлангом, существуют огромное количество различных вспомогательных фитингов, которые играют роли различных специальных переходников, проставок-удлинителей, разветвителей, соединительных элементов и т.д. Отличным примером являются переходники с резьбы G3/8″ на резьбу G1/4″, которые многие годы вынуждены были покупать владельцы радиаторов марки Thermochill. Также довольно-таки популярными являются специальные Т-образные переходники, которые позволяют наиболее просто и удобно внедрить отводной канал в контур СВО, например для организации заправочной горловины или сливного отверстия. Ну и не стоит забывать про т.н. SLI-фитинги, которые позволяют удобно соединять между собой несколько фулкавер ватерблоков для видеокарт без использования лишнего шланга.

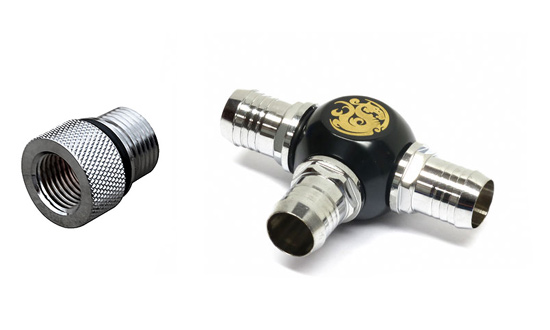

Переходник с резьбы G3/8″ на резьбу G1/4″ и Т-образный переходник

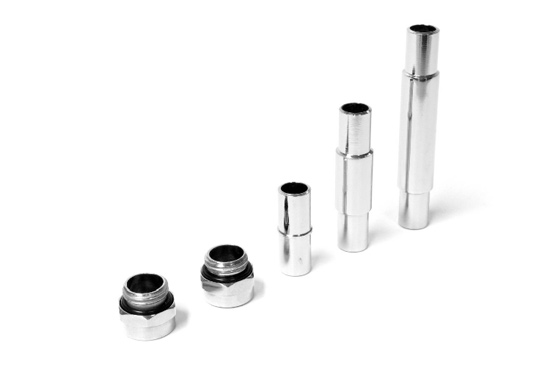

SLI-фитинги различной длины

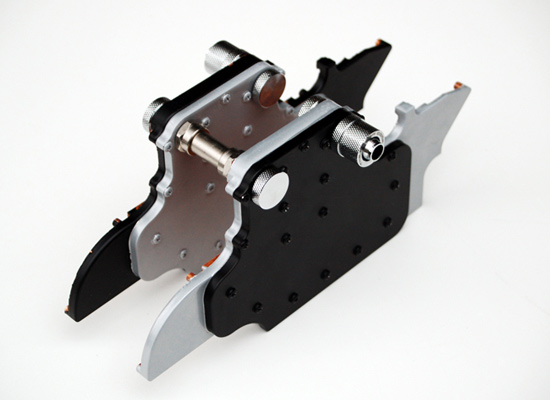

Два ватерблока, соединенные SLI-фитингом
Вообще, типов переходников среди фитингов существует так много, что попытка перечислить все возможные их виды будет попросту бесполезной, тем более, что производители не сидят сложа руки и быстро представляют все новые и новые их виды. И хотя одними из наиболее популярных переходников являются обычные угловые, которые позволяют повернуть фитинга на 90 градусов, существуют даже специальные переходники-удлинители, которые имеют сложную угловую форму и несколько поворотных механизмов в своей конструкции, благодаря которым энтузиасты СВО могут реализовать действительно любой контур, ограничивающийся разве что их фантазией.

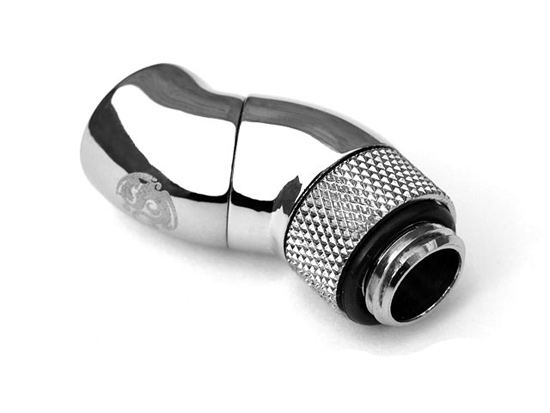

Угловой переходник-удлинитель с двумя поворотными механизмами
Как правильно обращаться с комплектующими
Пайка — основной метод соединения трубопровода. Медные фитинги подбираются по диаметру и назначению. Для работы требуется газопламенная горелка, флюс и припой. Муфту или переход равномерно нагревают. В процессе пайки герметичное соединение формируется благодаря заполнению зазора между трубой фитингом серебряным припоем.

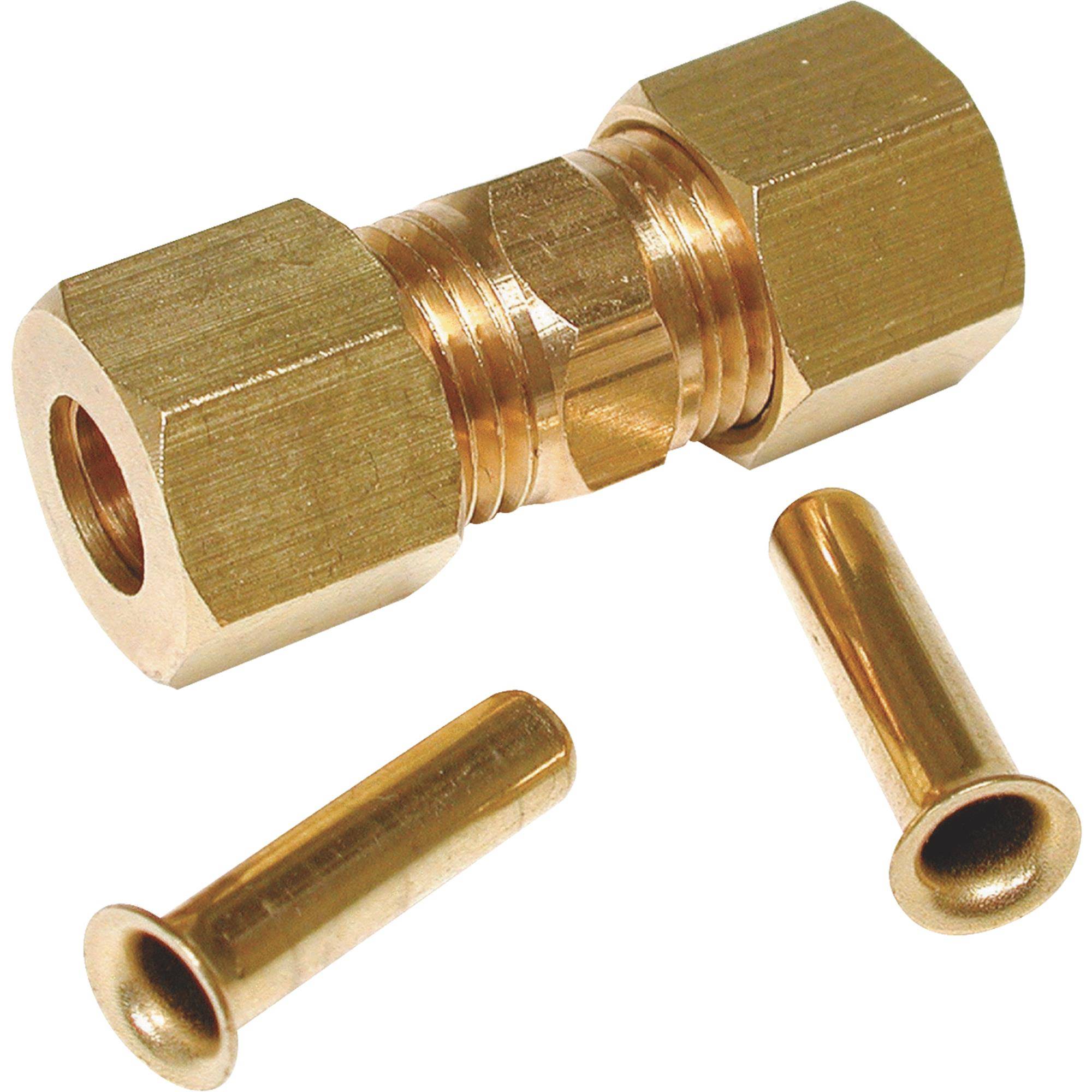

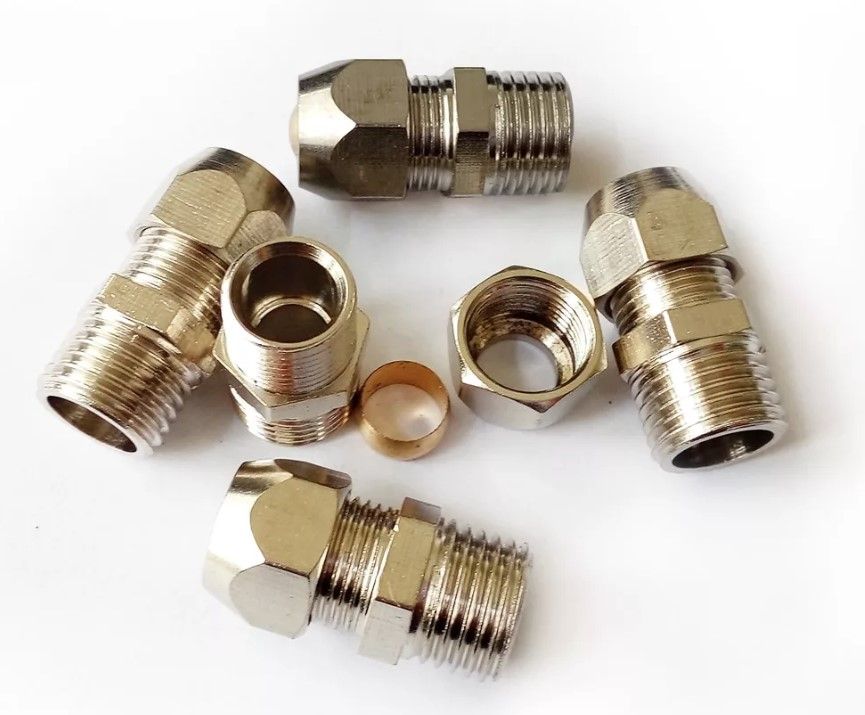

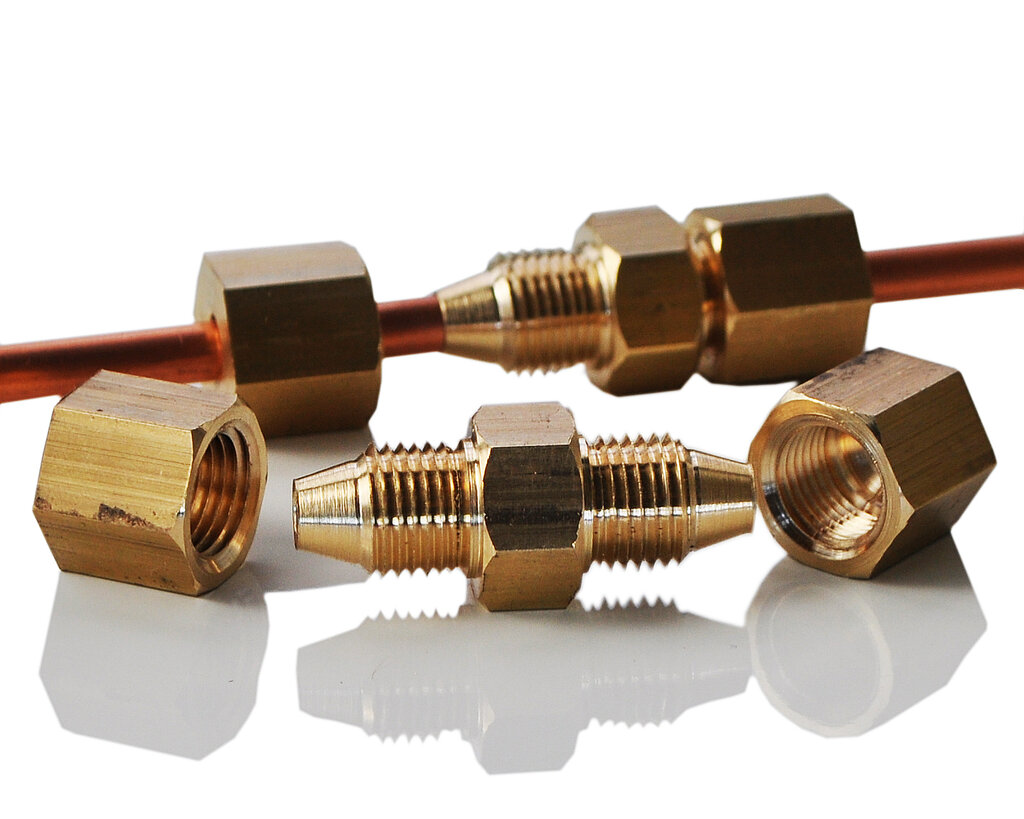

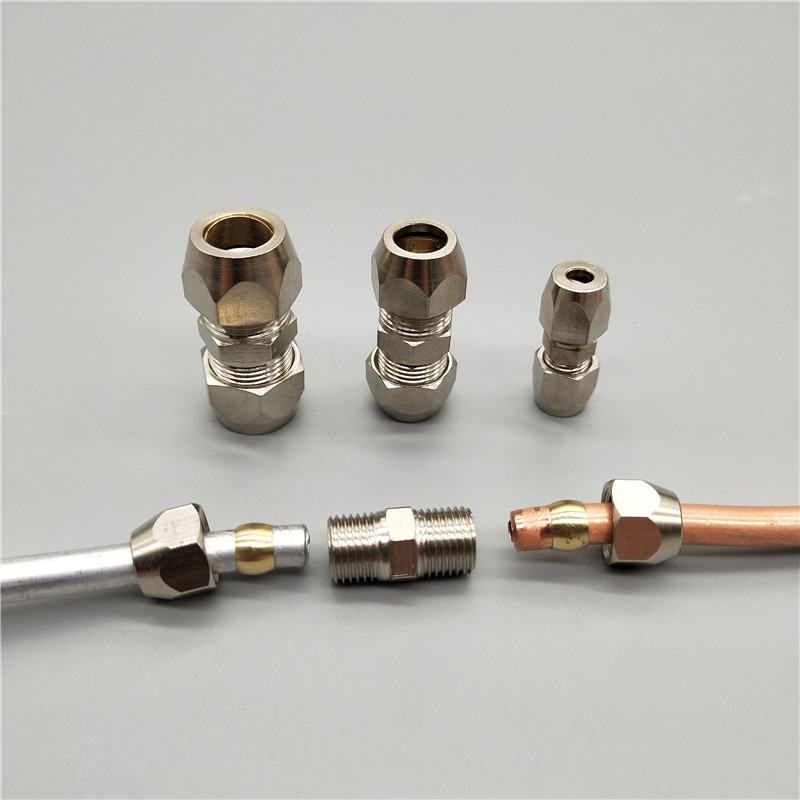

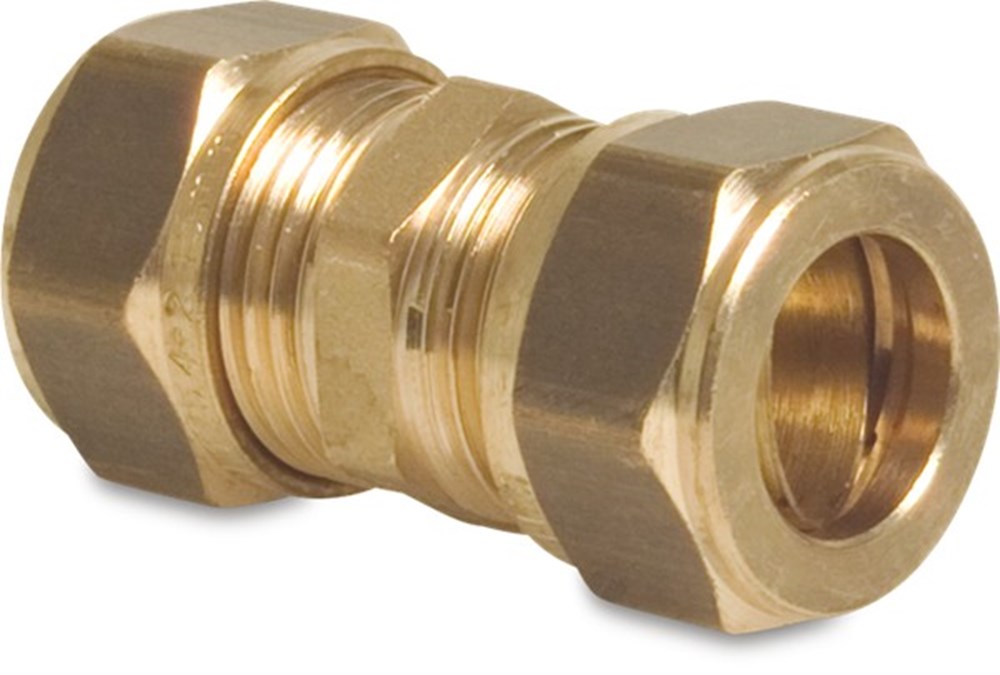

Обжимная муфта для медных труб

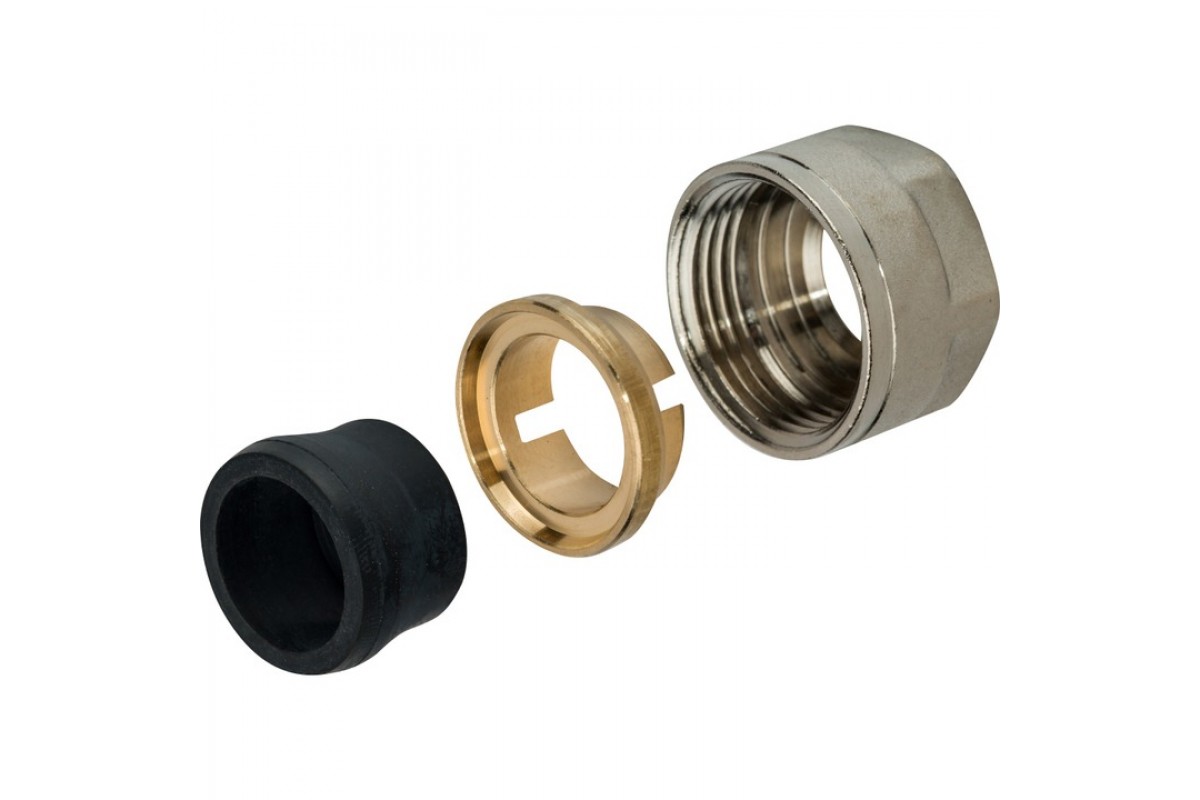

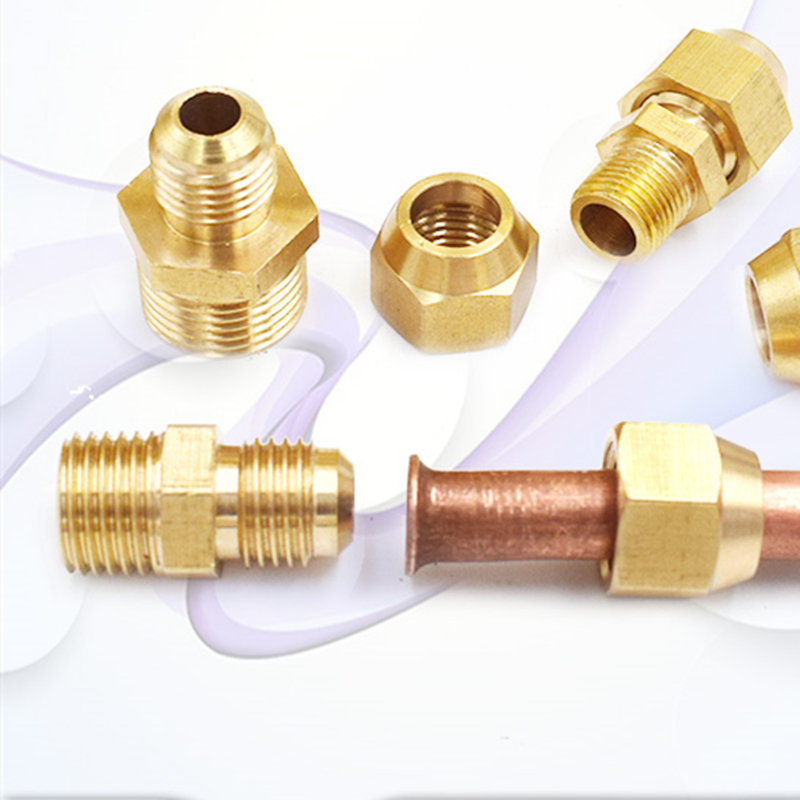

Перед началом установки обжимного фитинга деталь разбирают — скручивают гайку и снимают кольцо. Детали надевают на трубу, которая вставляется в фитинг до упора. Внутрь соединительного элемента вставляется уплотнительная втулка, затем вторая труба. Прижимную гайку закручивают ключом. Процедура не требует излишнего применения силы. Один из способов обжимного соединения — фиксация развальцованной трубы накидной гайкой. Мягкая, обработанная медь прочно закрепляется на штуцере даже без соединительной втулки.
Среди популярных производителей фитингов для сплит-систем стоит отметить немецкую компанию Sanha. Продукция бренда изготавливается из сплава меди и красной бронзы. В каталоге компании муфты и переходники под пайку, элементы для обжимного монтажа. Изделия производятся по стандарту ISO 9002. Комплектующие китайской фирмы Хайлянг отличаются высоким качеством. Продукция предназначена для капиллярной пайки. Фасонные элементы производятся по международным стандартам BS EN 1254-1 и ASME B16 22.

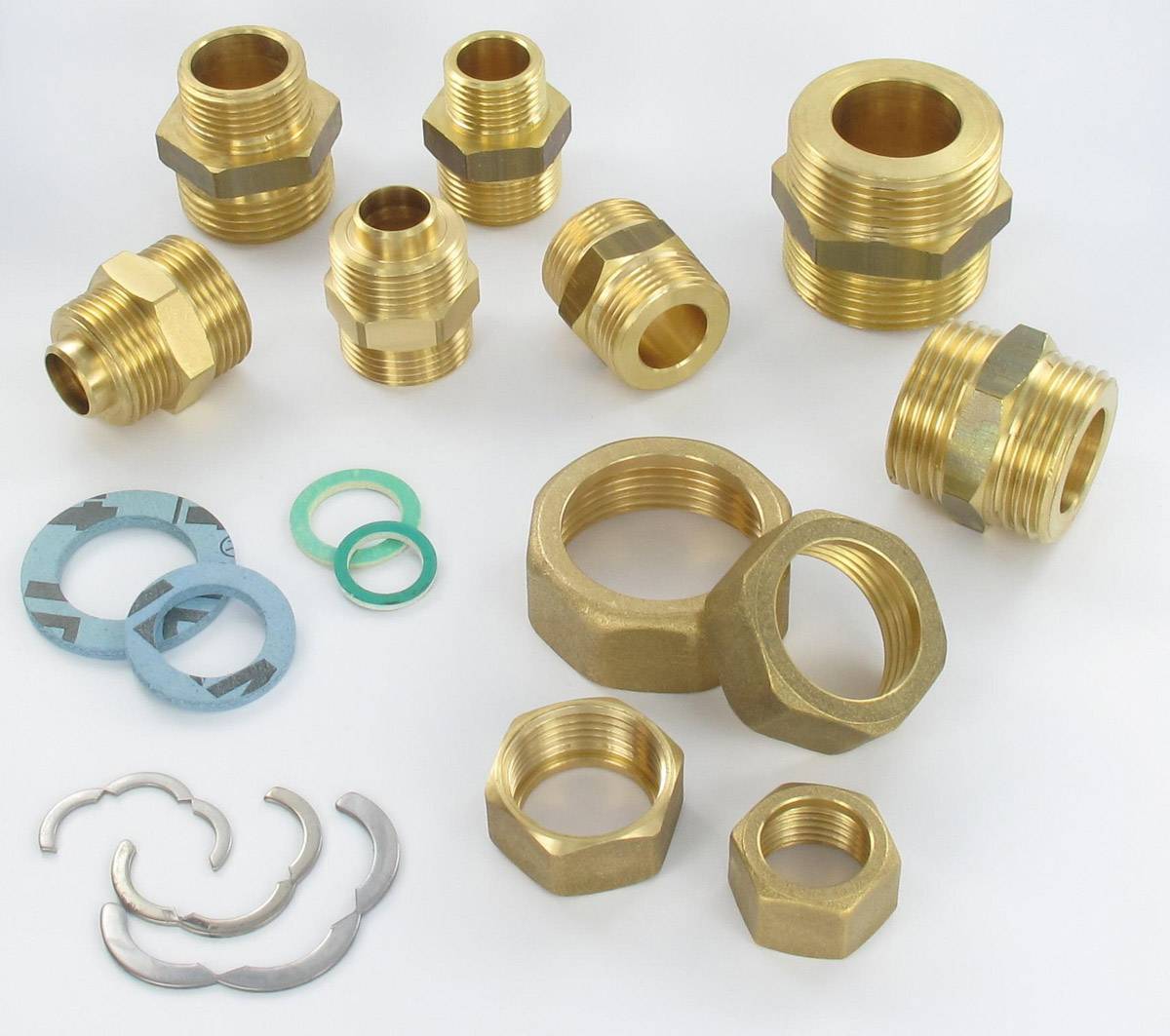

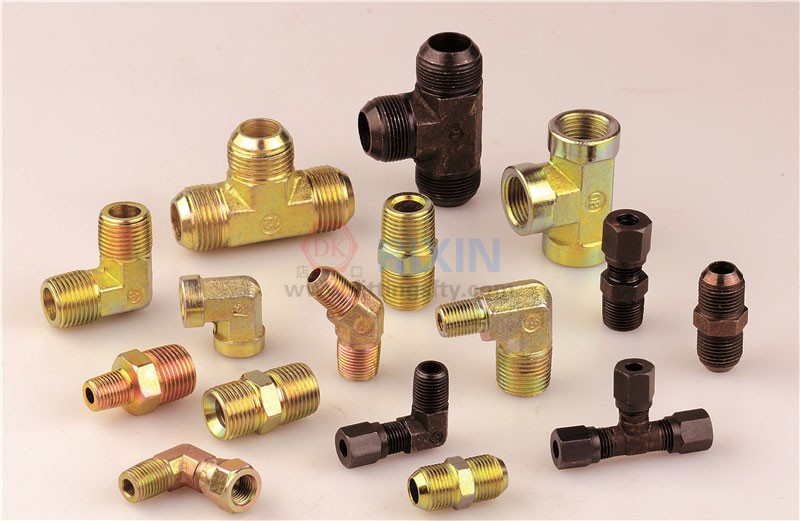

Различные виды фитингов
Заглушка с внутренней резьбой
Ассортимент комплектующих для кондиционеров включает различные виды и типоразмеры фитингов под пайку и обжимных фасонных деталей. Выбор соединительных элементов зависит от их назначения. Резьбовые комплектующие уступают по уровню прочности капиллярным и обжимным изделиям. Их применяют на участках, требующих технического обслуживания.
Основные виды фитингов для медных труб кондиционеров:
- Отвод или уголок 90° элемент под резьбу или пайку для соединения труб под прямым углом.
- Муфта соединительная деталь при прямой спайке двух частей магистрали.
- Тройник фасонной элемент, предназначенный для подключения дополнительной ветки трубопровода.
- Переходник фитинг, применяемый при монтаже труб различного диаметра. Распространенные типоразмеры: 1/4-3/8, 1/2-3/8, 3/4-5/8.
- Муфта-штуцер используется для стыковки труб с разным диаметром и расположением резьбы на входных отверстиях.
Клапан Шредера
- Сервисный штуцер для кондиционера или клапан Шредера трубка с ниппелем, используемая при вакуумировании и заправке системы. Обеспечивает присоединение манометрического коллектора.
- Заглушка деталь с внутренней или внешней резьбой. Предназначена для перекрывания торцевых отверстий трубопровода.
- Адаптеры для кондиционеров, предназначенные для осуществления заправки и дозаправки системы фреоном. В комплекте два элемента для низкого и высокого давления.
Совместимость фитингов
Несмотря на то, что большая часть компонентов СВО рассчитана на использование с фитингами, которые обладают резьбой G1/4″, проблемы с совместимостью возникают не так уж и редко, главным образом потому, что совместимость фитингов с компонентами СВО зависит далеко не только от резьбы. На совместимость также сильно влияют и другие факторы, в том числе, в порядке уменьшения актуальности: геометрические размеры фитингов, длина их резьбы, а также расположение уплотнительного кольца на фитинге.
Геометрический размер фитингов чаще всего вызывает проблемы совместимости в случае, когда в системе водяного охлаждения используются шланги с большим диаметром — компрессионные фитинги для них обладают уж очень большим размером (ведь их диаметр превышает внешний диаметр самого шланга) и два таким фитинга банально не помещаются рядом, к примеру, на ватерблоке. Особо актуально это в случае использования шлангов, внешний диаметр которых превышает 16 миллиметров, например 16/10 мм или 16/13 мм. Еще более крупные шланги, например 19/16 мм или 19/13 мм, очень редко можно использовать с компрессионными фитингами на чем-то, кроме некоторых фулкавер ватерблоков для видеокарт, без применения специальных переходников-удлинителей, которые позволяют разнести места крепления фитингов.

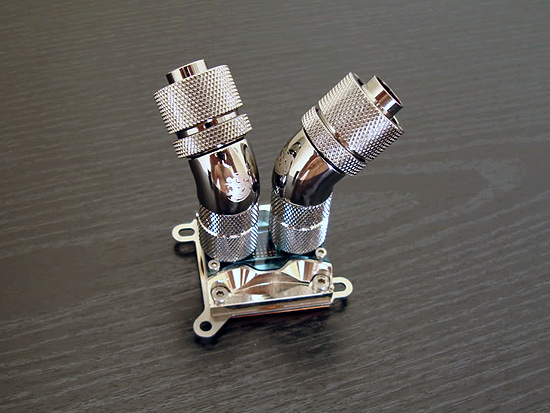

Использование поворотных удлинителей для выноса креплений фитингов
Даже несмотря на совпадение стандарта резьбы, длина резьбы фитингов вполне может отличаться, что в некоторых случаях вполне может вызвать проблемы совместимости. Актуально это в большинстве случаев сугубо для различных тонких моделей ватерблоков, в которых длинная резьба фитинга банально может не поместиться. Иногда производители дополнительно комплектуют свои ватерблоки специальными проставками для фитингов, которые позволяют компенсировать длину резьбы и решить проблему, но в целом в последнее время большая часть производителей фитингов старается выпускать модели с очень короткой резьбой.

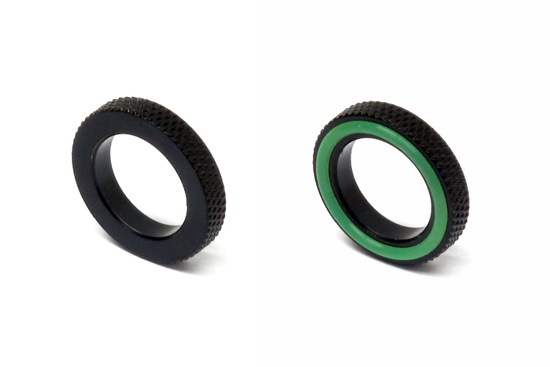

Проставка для компенсации длинной резьбы фитинга
Разница в расположении уплотнительного кольца в последнее время постепенно теряет свою актуальность, однако о ней все же стоит знать. Дело в том, что долгое время большая часть американских производителей компонентов СВО, вроде Swiftech, предусматривала в крышках своих ватерблоков специальные канавки вокруг отверстий для фитингов, в которые заходило уплотнительное кольцо фитингов, поставляемых в комплекте, при этом сами фитинги не имели в своей конструкции канавок для удерживания уплотнительного кольца. Европейские же производители использовали фитинги с канавками для уплотнительного кольца и, соответственно, не предусматривали каналов на самих ватерблоках. По этой причине, простые попытки использовать «европейские» фитинги с «американскими» ватерблоками иной раз приводили к возникновению протечек. Несмотря на это, в новых моделях комплектующих для СВО тот же Swiftech перешел на использование «европейских» фитингов и такие проблемы с его продукцией более не актуальны.

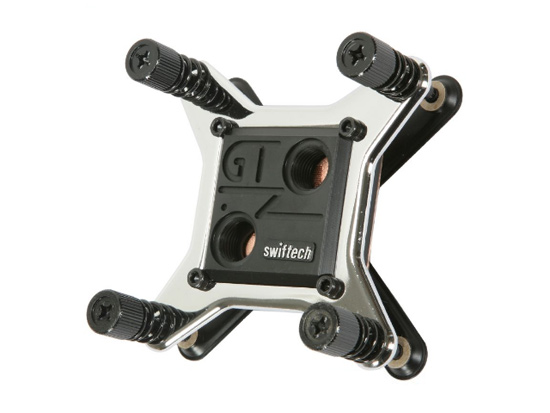

Ватерблок Swiftech Apogee GTZ с канавками вокруг отверстий для фитингов
P.S: Несмотря на объем данной статьи, она не является исчерпывающим источником информации про фитинги в компьютерных СВО, однако мы постарались по максимуму осветиться все самые важные особенности и подводные камни, связанные с использованием фитингов в водяном охлаждении, которые не являются очевидными и понимание которых приходит только с опытом.
