Открытая отопительная схема: установка регулятора Watts, объем жидкости
Открытая отопительная схема считается энергонезависимой и простейшей. В ней используется естественное передвижение теплоносителя. Принцип работы основан на термодинамических законах.
На выходе из котла создается высокое давление, затем нагретый теплоноситель идет по трубопроводу в часть магистрали с пониженным давлением, где температура снижается. После этого холодная вода снова продвигается в котел и там нагревается.
Прогретая жидкость расширяется, поэтому схему оснащают расширительным баком. Элемент необходим для того, чтобы принять лишнюю жидкость при расширении и возвратить в остывшем виде внутрь магистрали.
Бак в некоторых точках негерметичен: теплоноситель испаряется, уровень воды необходимо восполнять. С этой целью эксплуатируют подпиточные насосы.
Открытая магистраль состоит и таких элементов:
- радиаторы;
- котел, работающий от газа, твердого топлива или дизеля;
- расширительный бачок;
- нержавеющая запорная арматура;
- трубопровод.
Трубы в открытой теплосхеме разогреваются неспешно из-за медленной циркуляции воды. Это не дает закипеть теплоносителю и не повреждает трубы. Если трубопровод отопления зимой не эксплуатируется, воду необходимо слить.
Схема открытого типа
Открытая отопительная схема предполагает небольшое количество поворотов труб и соединительных деталей.
Устройство подпитки для системы отопления
Исполнительный механизм
Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.
Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

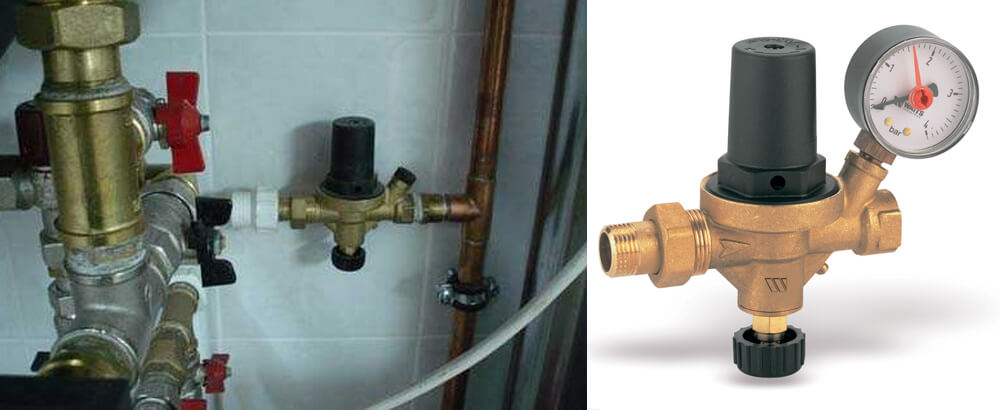

Устройство редукционного клапана для автоматической подпитки
Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.
Обратный клапан
Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».
Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».
Насос и накопитель
Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.
Напольный узел подпитки с вертикальным насосом
Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе
Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке
В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением
Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением
Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.
Фильтрующие элементы
Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.
Автоматическая подпитка расположена на байпасе
Как работает кран подпитки
Клапан монтируется, с тем, чтобы обеспечить поддержку рабочего давления во внутреннем контуре теплосети, добавляя воду из горводопровода. Нормативное давление для теплосети зависит от этажности дома и внутренних потерь напора в сети, обычно, достаточно давления от 2 до 2.5 атм.
В качестве автоматического подпилочного устройства применяют редукционный клапан. В то же время, если давление воды падает, прекращается давление на клапан, пружина действует на шток, продвигая его ниже, и таким образом приоткрывает отверстие в седле. Через него вода из горводопровода или бака поступает в сеть. При заполнении системы давление будет расти и закроет мембрану и отверстие.
Какой кран выбрать
Кран подпитки на газовый котел устанавливаются практически на все модификации, как отечественных так и зарубежных котлов: кран подпитки котла Аристон, Baxi, Immergas, Ferroli и Vaillant. Обычно пользователь вынужден заменить такой кран при неисправности заводской модели. В этом случае лучше всего установить аналогичный тому, который был поставлен с котлом
При выборе другой модели нужно обратить внимание, на габариты, рабочее давление и расход запитываемой воды
Популярные краны подпитки газовых котлов:
- кран подпитки котла Аристон электромагнитный, цена: 1780 руб.;
- кран подпитки котла Baxi Main, цена: 1590 руб.;
- кран подпитки котла Bosch ZW23-1KE/AE, цена: 1090 руб.;
- кран подпитки котла Daewoo Gasboiler 100-300 ICH, цена: 1820 руб.;
- кран подпитки для котла Vaillant Max, Pro, Plus, цена: 590 руб.;
- кран подпитки Immergas Mini 1.015093, цена: 320 руб.;
- кран подпитки двухконтурного газового котла Ferroli Divatech, Divatop, цена: 800 руб.;
- кран подпитки Protherm Пантера v18, цена: 560 руб.
Варианты подключения
Система отопления открытого типа с насосом может быть реализована одним из предложенных способов. Каждый из них имеет свои слабые и сильные стороны, однако вам следует самостоятельно принять решение о том, какой из предложенных вариантов подойдёт именно вам. Например, для гаража будет уместна первая схема, в то время как для строения в несколько этажей нужна будет другая реализация.
Схема системы отопления с насосом достаточно проста и может быть реализована своими силами, без привлечения сторонних специалистов.
Гибридная
Такой вариант предполагает, что в случае отключения электричества схема продолжит работу по аварийному варианту, и пусть с небольшими потерями, но всё-таки продолжит подачу тепла там, где это необходимо.
Реализуется горизонтальным способом прокладки труб. Трубы должны быть большего диаметра, чем при остальных вариантах подключения. Теплоноситель, нагреваясь в котле, поднимается по трубам благодаря законам физики, и протекает по горизонтальной трубе, расположенной под потолком, с небольшим уклоном. От основной трубы идут отводы вниз, к радиаторам. Двигаясь по предложенной схеме, вода остывает и стекает вниз, уходя в нижнюю горизонтальную трассу, по которой возвращается к котлу для повторного нагрева.
Недостатками такого подключения является необходимость прокладки верхней трассы из труб большого диаметра, привлекающей к себе внимание, малая скорость циркуляции и неравномерность распределения тепла. Кроме того, подобный вариант необходимо основательно рассчитать, используя на разных участках трубы разных диаметров, чтобы компенсировать распределение тепла. А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива
А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива.
Когда электричество есть – вода прогоняется по трубам помпой, скорость тока увеличивается, прогрев происходит быстрее и распространяется более равномерно.
Однотрубная
Вариант практически не отличается от описанного выше, за исключением того, что трубы можно брать меньшего диаметра, а стояк вести вдоль пола. Такой вариант подключения известен под названием Ленинградка, в честь города, где был разработан и впервые внедрён.
Ленинградка – это отличный способ прокладки тепла в доме, реализуется она следующим образом: Вода, разогретая в котле и прокаченная насосом, движется по горизонтальному стояку. От которого идут отводы вверх, к радиаторам отопления. Сам стояк может быть спрятан в полу. Установка игольчатых клапанов на местах входа и выхода из радиатора позволяет проводить дальнейшее обслуживание без отключения всей сети. Установка такого клапана на участке находящемся между отводами к радиатору топления, позволяет в дальнейшем провести тонкую настройку и выровнять нагрев на разных участках цепи.
Двухтрубная
Как следует из названия, предполагает использование двух стояков. По одному из них тепло подаётся к радиаторам, по второму отводится от них. Применяется в основном с целью возможности настраивать температуру каждого отдельного радиатора в каждом отдельном помещении. Радиаторы дополняются реостатами, и благодаря тому, что теплоноситель подаётся к каждому из них практически одномоментно и обладает одинаковой стартовой температурой, могут быть настроены с предельной точностью.
Кроме того, такое подключение позволяет дополнять систему, устанавливая тёплые полу, отводы в линию горячего водоснабжения и другие необходимые дополнения.
Выбор устройства отопления
Водяное отопление можно осуществлять при помощи газового, электрического или твердотопливного котла.
Если в вашей местности подведен газ, то отопление газовым котлом будет удобным и наименее затратным.
При отсутствии газа в качестве источника отопления можно рассматривать электричество и традиционные виды топлива – дрова, уголь, пеллеты.
Преимущество печи на твердом топливе над электрическим котлом очевидно – цена эксплуатации.
Использование отопления электричеством на даче вполне себя оправдывает, если в холодное время вы бываете не каждый день и, соответственно, не имеете возможность контролировать ежедневные загрузки топлива или газ.
Водяное теплоснабжение для небольшого частного дома нецелесообразно, так как практичнее просто повесить электрические радиаторы.
А для большого дома использование электричества для подогрева теплоносителя может оказаться несовместимым с одновременной работой других электроприборов.
Поэтому почти наверняка ваш выбор для водяного отопления частного дома или теплоснабжения на даче будет между газовым и твердотопливным котлом (печь).
Если подключение и эксплуатация газового котла предполагает вызов специалиста, то с установкой печи реально справится своими силами.
Ряд печей укомплектован плитой для приготовления пищи, поэтому при выборе печи подумайте, будет ли удобно вам осуществлять отопление и одновременно готовить.
При расчете мощности прибора, осуществляющего отопление, можно руководствоваться следующим правилом – на 10 кв.м. помещения приходится 1 кВт мощности котла.
Стоит учитывать даже те помещения, в которых нет радиатора (например, кладовые). Мощность отопительного устройства равна или чуть меньше сумме мощностей всех секций.
Принцип работы и типы управления узлом
Основная задача устройства подпитки – добавить в отопительную систему недостающий теплоноситель, чтобы рабочее давление пришло в норму. При достижении требуемого значения данного параметра подпитывающий поток прерывается. В преобладающем большинстве случаев оборудование подключают к холодному водопроводу, но также возможен вариант подпитки от накопительной емкости.
Кроме удобного автоматического, узел подпитки может иметь и механическое управление. Подпитка с механическим управлением удобна там, где система небольшая, а скачки давления регулируются при помощи расширительных баков. Потери небольшого объема воды здесь можно компенсировать самостоятельно, отслеживая показатели манометра и вручную открывая соответствующий кран. Жидкость может поступать либо самотеком, либо с помощью подпиточного насоса. В типичных гравитационных установках теплоноситель подают, пока он не пойдет из приваренной к баку переливной трубы.
Ключевым недостатком ручного управления подпиткой является необходимость иметь опыт выполнения подобных манипуляций, обладание определенными знаниями и навыками.
Схема расширительного бака
Автоматические клапаны подпитки более актуальны для больших разветвленных систем. Очень часто они уже «включены» в комплектацию котла, являясь частью его автоматики.
Монтаж такого устройства делает эксплуатацию отопительной системы удобной и безопасной. Огромным преимуществом автоматической подпитки, как и любой другой саморегулирующейся установки, заключается в отсутствии необходимости человеческого участия. Кроме эпизодических профилактических проверок ни в каком дополнительном контроле она не нуждается.
Монтаж автоматической подпитывающей установки может производиться как в горизонтальном, так и вертикальном положении
Стоит отметить, что узел подпитки используется не только для добавления жидкости в систему отопления – он полифункционален. С его помощью осуществляют: первоначальное заполнение отопительной системы водой или антифризом, полный слив теплоносителя, подготовку воды, опрессовку и промывку системы.
Все элементы автоматического подпиточного клапана для системы отопления должны быть выполнены из качественных материалов: нержавеющей стали, латуни, высокопрочной пластмассы
Схема ручной подпитки
Самым простым способом пополнить контур теплоснабжения водой — сделать подпитку в ручном режиме. С тем чтобы его исполнить, необходимо протянуть трубопровод от горводопровода и соединить его с обратной магистралью теплосети. На данном участке устанавливают отсекающий кран и фильтр очистки воды.
Схема отлично функционирует в простых системах теплоснабжения для одноэтажных домовладений малой площади. Линию присоединяют к обратке до циркуляционного электронасоса, поскольку на данном участке самое низкие показатели по давлению и температуре сетевой воды.
Для открытых сетей теплоснабжения система подпитки организует подачу воды не в обратку, а прямо в расширительную емкость. Для этого не потребуется пониматься на чердачное помещение для проверки уровня подпитки. По схеме обвязывается расширительный бак 3-мя самостоятельными выводами: подпитки, подающего и обратного трубопроводов.
Уровень в баке контролируется открытием вентиля на контрольной трубе, направленной в канализацию. Когда после открытия вентиля течет вода — это значит, что система заполнена, если нет, открывается подпиточный вентиль, который держат открытым пока из контрольной трубы не пойдет перелив.
Актуальные советы по комплектации и обслуживанию
Какую питающую установку вы бы не выбирали, помните, в первую очередь она должна быть безопасной и удобной в эксплуатации, исполненной из качественных материалов. Если система отопления небольшая, отдайте предпочтение устройству с максимально простой конструкцией. Центральный суппорт с подвижными деталями и внутренний компенсационный поршень обязательно должны быть исполнены из материалов с низким адгезионным коэффициентом: опасность образования в узле известковых образований нужно минимизировать. Не секрет, что именно они становятся главной причиной плохой работы устройства.
Обратите внимание, сменный ли у изделия картридж: это существенно облегчит и ускорит для вас процесс ревизии узла
Периодическое техническое обслуживание устройства подпитки поможет избежать сбоев в работе всей отопительной системы
Чтобы очистить или заменить весь картридж, действуйте таким образом:
- Заизолируйте установку.
- Открутите ручку управления расположенную внизу.
- Выкрутите до упора настроечный винт и снимите крышку.
- Удалите картридж плоскогубцами.
- После необходимых манипуляций соберите устройство заново.
Остается лишь вновь настроить оборудование и продолжать наслаждаться бесперебойной работой системы отопления в своем доме!
- http://teplodom1.ru/sistemotopl/2414-kak-sdelat-podpitku-otoplenija-vodoj-dolivka-sistemy.html
- https://cotlix.com/kak-sdelat-podpitku-sistemy-otopleniya
- https://oventilyacii.ru/otoplenie/podpitka-sistemy-otopleniya.html
- https://otivent.com/podpitka-sistemy-otoplenija
- https://aqua-rmnt.com/otoplenie/kotelnaya/podpitka-sistemy-otopleniya.html
Как работает кран подпитки
Клапан монтируется, с тем, чтобы обеспечить поддержку рабочего давления во внутреннем контуре теплосети, добавляя воду из горводопровода. Нормативное давление для теплосети зависит от этажности дома и внутренних потерь напора в сети, обычно, достаточно давления от 2 до 2.5 атм.
В качестве автоматического подпилочного устройства применяют редукционный клапан. В то же время, если давление воды падает, прекращается давление на клапан, пружина действует на шток, продвигая его ниже, и таким образом приоткрывает отверстие в седле. Через него вода из горводопровода или бака поступает в сеть. При заполнении системы давление будет расти и закроет мембрану и отверстие.
Какой кран выбрать
Кран подпитки на газовый котел устанавливаются практически на все модификации, как отечественных так и зарубежных котлов: кран подпитки котла Аристон, Baxi, Immergas, Ferroli и Vaillant. Обычно пользователь вынужден заменить такой кран при неисправности заводской модели. В этом случае лучше всего установить аналогичный тому, который был поставлен с котлом
При выборе другой модели нужно обратить внимание, на габариты, рабочее давление и расход запитываемой воды
Популярные краны подпитки газовых котлов:
- кран подпитки котла Аристон электромагнитный, цена: 1780 руб.;
- кран подпитки котла Baxi Main, цена: 1590 руб.;
- кран подпитки котла Bosch ZW23-1KE/AE, цена: 1090 руб.;
- кран подпитки котла Daewoo Gasboiler 100-300 ICH, цена: 1820 руб.;
- кран подпитки для котла Vaillant Max, Pro, Plus, цена: 590 руб.;
- кран подпитки Immergas Mini 1.015093, цена: 320 руб.;
- кран подпитки двухконтурного газового котла Ferroli Divatech, Divatop, цена: 800 руб.;
- кран подпитки Protherm Пантера v18, цена: 560 руб.
Почему приходится добавлять воду в систему
Чтобы котёл работал корректно, необходимо поддерживать в системе рекомендованное давление. Очевидно, что для этого в системе водяного отопления должен циркулировать постоянный объём теплоносителя. А он в процессе эксплуатации может меняться даже в идеально спроектированной и собранной конструкции. Потеря теплоносителя имеет место, когда:
- Стравливается воздух через кран Маевского, расположенный на радиаторе. Как известно, воздухоотводчик приходится открывать и ждать, пока из него не пойдёт струйка воды.
- В автоматическом режиме происходит сброс излишнего давления через предохранительный клапан из-за изменения режима работы системы. В данном случае теплоноситель уходит в атмосферу в газообразном состоянии.
- Производится чистка фильтров от механических загрязнений.
- Имеются существенные или микроскопические течи, например через разборные соединения.
- В системах с естественной циркуляцией вода испаряется через открытый расширительный бак.
Принцип работы предохранительного клапана
Обвязка
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу.
Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос.
Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

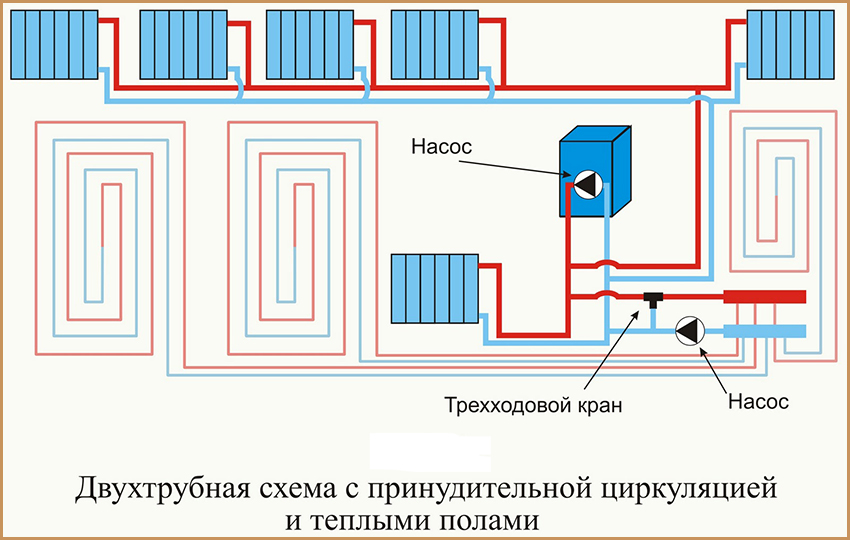

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Расчёт подпитки системы отопления
Как было сказано выше, клапан подпитки обеспечивает безопасную работу обогревательной системы. С целью её стабильной работы требуется провести качественный расчёт снабжения системы и выполнить надёжную установку клапана.
Чтобы рассчитать подпитку отопления, используется формула, в которой площадь дома умножается на климатическую мощность и делится на десять. Коэффициент климатической мощности выясняется исходя из региона, где стоит дом.
Расчёт мощности подпитки отопления исходя из региона
| Наименование региона | Мощность подпитки, кВт |
|---|---|
| Центральный регион | 1,3-1,6 |
| Северный регион | 1,6-2,2 |
| Южный регион | 0,8-0,95 |
- Формула расчёта мощности подпитки
- Nk=100*1,3/10=13 кВт где 100 – это площадь здания в м²; 1,3 – это показатель климатической мощности.
Контролирование подпитки закрытой системы отопления
Для компенсации перепадов давления в закрытой системе и понижения габаритов обогревательного устройства иногда применяются мембранные цистерны. При их наличии практически полностью отпадает необходимость добавлять воду в отопительный бак.
В этом случае подпиточная линия контролируется индивидуально, посредством подключения насоса. Такой тип конструкции является простейшим, но при функционировании необходимо прослеживать степень давления в установке самостоятельно. При его усилении выше разрешенной нормы запускается клапан предохранения, что является нежелательным.
Такие установки относятся к малым системам отопления и позволяют осуществлять контроль самостоятельно. В гораздо больших сетях коммуникаций применяется автоматическая подпитка, поскольку производить расчет функционирования и управлять вручную подобной схемой — довольно трудоемкий процесс. .
Водяные системы отопления
Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:
- Классические чугунные;
- Стальные;
- Алюминиевые.
Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

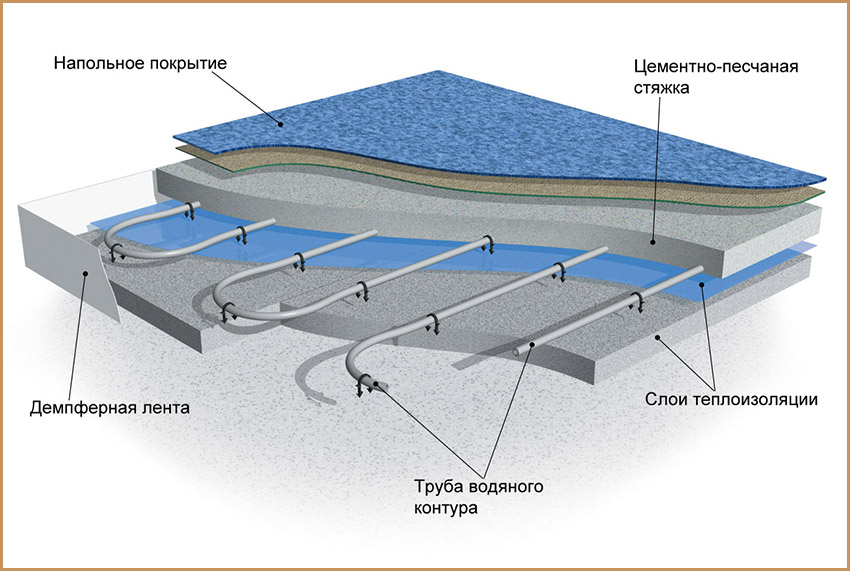

Система водяная «Теплый пол»
Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.
Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.
В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

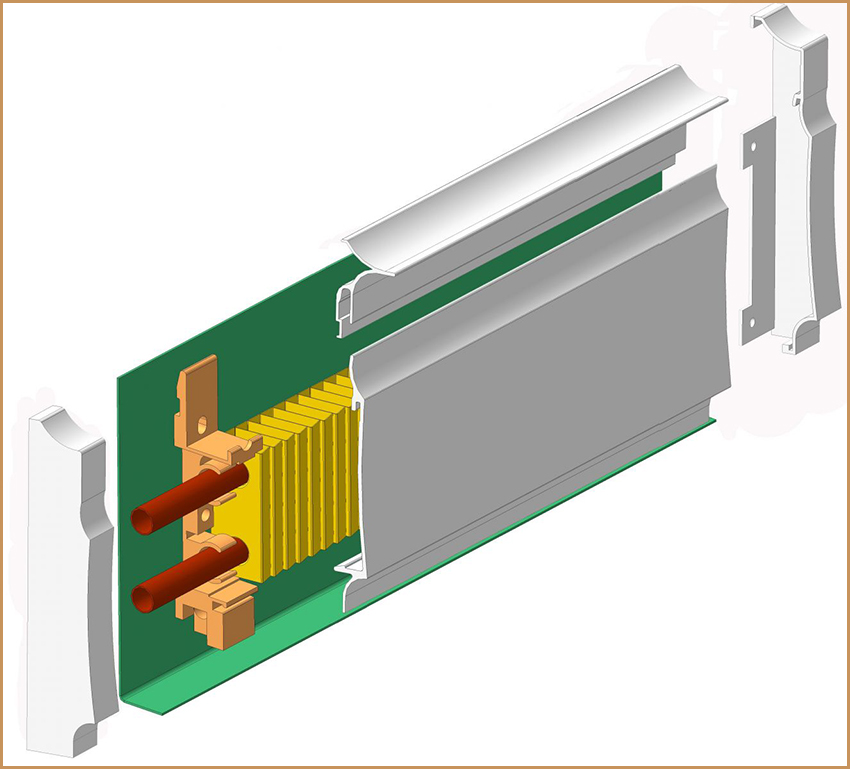

Плинтусные системы отопления
Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.
Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.
Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.
Системы с естественной циркуляцией теплоносителя
Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.
Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.
Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.
Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).
Системы с принудительной циркуляцией теплоносителя
Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.
Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.
Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.
Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса
