Подпиточные клапаны для систем отопления

Как устанавливать наличие течи

Есть эффективный метод устранения течи. Рассмотрим на примере промышленной котельной, которая по принципу конструкции мало чем отличается от – бытовой. Недостаток редукторов автоматической подпитки: если происходят микроутечки, то затруднительно бывает понять, блок автоматической подпитки наполняет систему или нет?

Если, например, в бак на 2 тонны заправлена чистая вода, которая прошла через мощные фильтры. Из бака реализуется подпитка контур отопления. Система отопления при этом водогрейная (не паровая) то есть отсутствует расход воды. Проверяем уровень воды в браке. Если в течение отопительного сезона вода не расходуется, то можно заключить, что утечки в системе отсутствуют. Если все же возникает пробитие контура, то вода начинает постепенно уходить.  В системе есть несколько независимых контуров. При этом каждый такой блок пополняется автономно

Следует принимать во внимание: теплоносителя нагнетается в контур социальным насосом. Уровень давления в самой системе – 3-4 атмосферы, что вполне достаточно. На выходе насоса расположен коллектор, по нему реализуется разводка по всем блокам

В трубопроводе присутствует:

На выходе насоса расположен коллектор, по нему реализуется разводка по всем блокам. В трубопроводе присутствует:

  • шаровый кран;
  • обратный клапан (сразу за шаровым краном);
  • далее следует счетчик;
  • редуктор давления.

Справа происходит подвод  подпиточной жидкости. В этой конструкции вода проходит через редуктор давления действует на крыльчатке счетчика. Ежедневно показания счетчика записывается в специальную регистрационную книгу. Если возникает расхождение, то понятно, что появилась утечка. На каждом контуре должен присутствовать подобный блок. Тогда по счетчику несложно понять в каком контуре происходит утечка. Зная участок, найти дефект будет несложно.

Клапан автоматической подпитки системы отопления: особенности установки

Как говорилось выше, редукционный клапан подпитки – это важнейший элемент подпиточного узла. От правильности монтажа редукционного клапана зависит эффективность всего подпиточного узла.

Поэтому, при монтаже редукционного клапана необходимо соблюдать такие рекомендации:

  • Для установки в системе отопления лучше всего выбирать клапан с манометром.
  • Клапан необходимо устанавливать в точке с наименьшим давлением в системе. Так, в отопительном контуре закрытого типа такой точкой является место входа перед насосом.
  • При установке механического клапана, систему необходимо дополнительно оборудовать запорной арматурой. Так, арматурная задвижка может быть установлена между магистралью с холодной водой и входом в отопительный контур.

Вместе с тем, для того, чтобы клапан срабатывал эффективней, отопительную систему необходимо оснастить циркуляционным насосом, повышающим давление. Это устройство будет нагнетать большее давление, нежели то, что может дать один лишь клапан.

Растет давление в системе отопления в настенном котле

Наличие стабильного рабочего давления в системе отопления (1 — 2 бара) — залог безопасной работы двухконтурного газового котла. Котел не запустится, если системное давление будет менее 0,6 бар, при более 3 бар происходит аварийный сброс воды.

  1. Причины по которым давление в двухконтурном газовом котле может постепенно, но постоянно расти две:
  2. не держит кран подпитки (вероятнее всего);
  3. неисправен вторичный теплообменник.

Обычно это происходит так: давление медленно растет (иногда вы можете этого не заметить и уехать на несколько дней) до срабатывания предохранительного клапана (обычно на уровне 3 бара). И так несколько раз, по циклу. В результате залит пол в кухне, испорчена мебель и настроение.

Система отопления автономна (не соединена с водопроводом). Это по сути замкнутый контур который может подогреваться газовой горелкой. Но для заполнения этого контура отопления водой есть кран подпитки, и если он пропускает, то вода из водопровода будет подтекать в систему отопления (повышая там давление).

Ну и второй (маловероятный) вариант — во вторичном теплообменнике трубы водоснабжения и отопления расположены рядом, буквально через тонкую стенку. И если там образовался свищ, то возможно подтекание из системы водоснабжения в систему отопления (до выравнивания давлении). И если в водопроводе холодной воды давление больше 3 бар, такое же давление со временем будет в системе отопления. Что приведет к срабатыванию аварийного клапана (и сбросу части воды).

Как заполнить систему отопления двухконтурного котла

  • Система отопления двухконтурного газового котла заполняется через кран подпитки, который есть в базовой комплектации любого котла:
  • открываем все воздухоотводчики;
  • открываем кран подпитки и заполняем систему;
  • по мере заполнения контура закрываем воздухоотводчики;
  • добиваемся давления (указанного в паспорте котла);
  • после того как давление в системе отопления достигло необходимого уровня кран подпитки закрывается.

Для чего нужен кран подпитки на газовом котле

Кран подпитки служит для первичного заполнения теплоносителем (водой) контура отопления и компенсации убыли теплоносителя.

  1. А вот сама убыль теплоносителя возможна по нескольким причинам:
  2. банальные протечки теплоносителя на стыках труб и радиаторов;
  3. при критических превышениях режимов может произойти повышение давления в системе отопления, что приводит к срабатыванию аварийного клапана, который сбрасывает часть теплоносителя;
  4. автоматические воздухоотводчики выпускают воздух, но и немного теплоносителя выходит все равно в виде пара.

Кран подпитки котла как работает

Кран заполнения и подпитки компактных котлов обычно находится снизу корпуса, рядом с трубой подвода холодного водоснабжения. И представляет собой ручной вентиль, соединяющий эту магистраль с обратной линией отопления.

Котел газовый двухконтурный не держит кран подпитки

  1. Причины по которой кран подпитки может не держать (подтравливать), всего две:
  2. от времени задубела уплотнительная резинка на штоке;
  3. резинка порвалась, например от чрезмерного затягивания крана подпитки.

Как правильно затягивать кран подпитки: выберите свободный ход штока (кран при этом крутится практически без усилия) и как почувствуете что резинка уперлась в конус — доверните еще на полоборота.

Ремонт крана подпитки котла

В большинстве случаев менять подпиточный кран вовсе не обязательно, достаточно сбросить давление воды в котле через клапан, вывернуть вертушок из крана и заменить на нем маленькое резиновое колечко.

Советы по выбору

Несведущий домовладелец, решивший в поисках трехходового клапана полистать каталог любой известной фирмы, может растеряться от количества и разнообразия предлагаемых изделий. Чтобы помочь вам выбрать нужный вентиль из широкого ассортимента, мы дадим несколько рекомендаций и начнем с перечня брендов, чьи каталоги вообще стоит открывать. Вот список известных фирм, чьи изделия заслуживают доверия:

  • Danfoss (Дания);
  • Herz Armaturen (Австрия);
  • Honeywell (США);
  • Icma (Италия);
  • Esbe (Швеция);
  • Caleffi (Италия).

3-ходовой термоклапан изобретен не вчера. На фото — изделие компании ESBE образца 1935 года

Теперь основной блок рекомендаций:

  1. Для защиты твердотопливного котла от конденсата можно выбрать 2 вида трехходовых клапанов – с фиксированной настройкой и термоголовкой с выносным датчиком. Второй вариант обойдется дороже на 20—30% и не всегда оправдан, поскольку изменение температуры обратки здесь излишне. Приобретайте регулятор с внутренним термостатом, настроенным на температуру 50 либо 55 °С.
  2. Чтобы управлять нагревом отдельных ветвей и контуров теплых полов, однозначно нужен 3-ходовой клапан с выносным датчиком и термостатической головкой. Колба датчика устанавливается на тот коллектор или трубопровод, чью температуру необходимо контролировать.
  3. Шаровые (они же поворотные) регуляторы действуют в паре с электроприводом либо выставляются вручную. Если вы не хотите усложнять схему и зависеть от электричества, выбирайте подходящее по характеристикам изделие среди седельных клапанов, работающих от термоголовок.
  4. Самый «ходовой» материал корпуса – латунь или бронза. Нержавеющие элементы стоят дороже, а чугунное литье боится температурного шока и обладает приличной массой.
  5. В схемах с одинаковым успехом применяются как смесительные, так и разделительные трехходовые краны. Но если вы не являетесь специалистом в области отопления и собираете систему своими руками, то лучше возьмите клапан – смеситель. С ним проще разобраться и правильно поставить, о чем подробно расскажет эксперт в своем видеосюжете:

Watch this video on YouTube

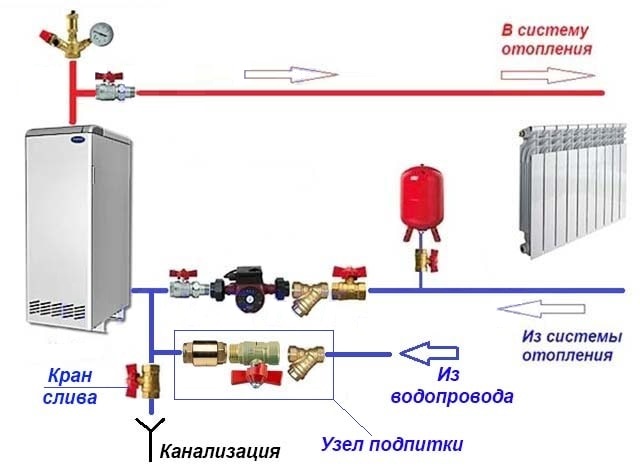

Схема ручной подпитки

Самым простым способом пополнить контур теплоснабжения водой — сделать подпитку в ручном режиме. С тем чтобы его исполнить, необходимо протянуть трубопровод от горводопровода и соединить его с обратной магистралью теплосети. На данном участке устанавливают отсекающий кран и фильтр очистки воды.

Схема отлично функционирует в простых системах теплоснабжения для одноэтажных домовладений малой площади. Линию присоединяют к обратке до циркуляционного электронасоса, поскольку на данном участке самое низкие показатели по давлению и температуре сетевой воды.

Для открытых сетей теплоснабжения система подпитки организует подачу воды не в обратку, а прямо в расширительную емкость. Для этого не потребуется пониматься на чердачное помещение для проверки уровня подпитки. По схеме обвязывается расширительный бак 3-мя самостоятельными выводами: подпитки, подающего и обратного трубопроводов.

Уровень в баке контролируется открытием вентиля на контрольной трубе, направленной в канализацию. Когда после открытия вентиля течет вода — это значит, что система заполнена, если нет, открывается подпиточный вентиль, который держат открытым пока из контрольной трубы не пойдет перелив.

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

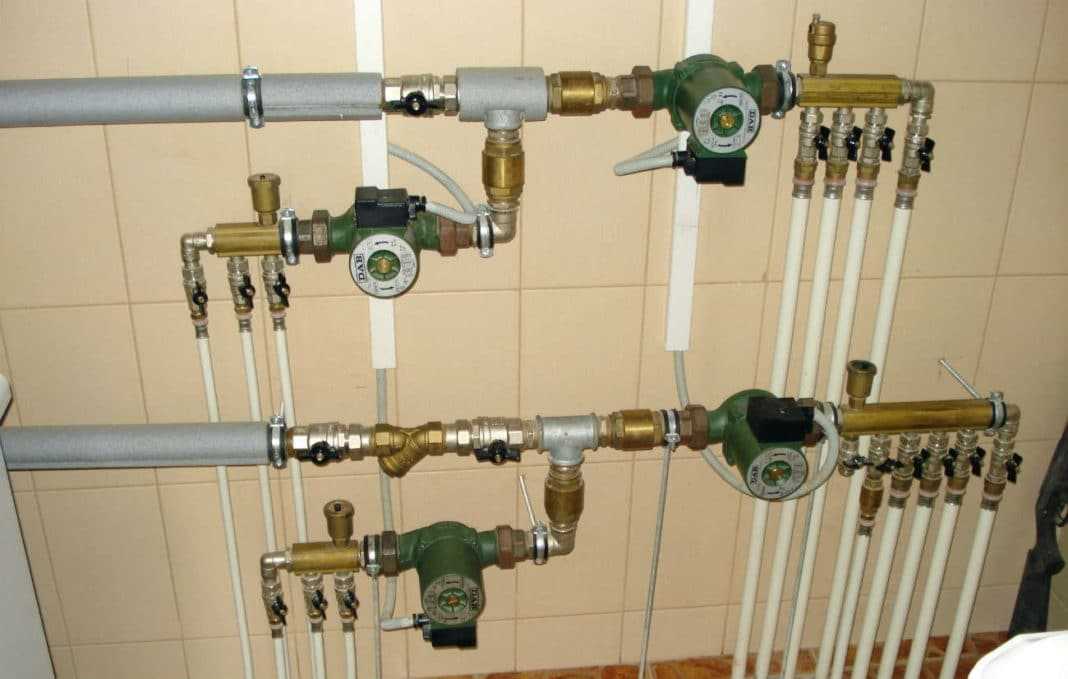

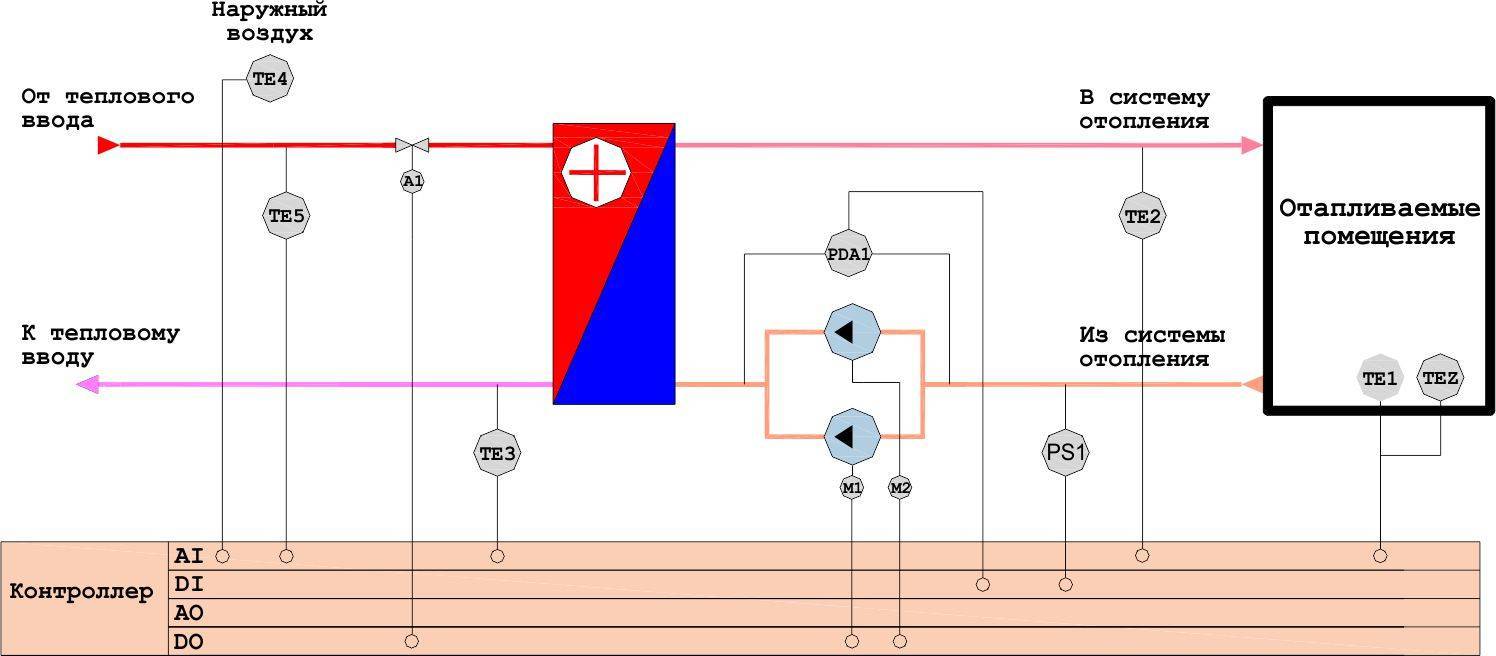

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Конфигурация устройства автонаполнения

Перед включением установки нужно произвести ее конфигурацию и указать необходимое для работы давление

Если обратить внимание на верхнюю часть устройства, то там можно обнаружить специальный винт, который предназначен для регулировки рабочего давления. Выкрутите винт до упора и начните медленно закручивать обратно, посматривая на манометр

Когда давление достигнет требуемой вам отметки, закрепите его контргайкой. Рычаг, который находится внизу запорного устройства, применяется редко, потому как он необходим только для выпуска жидкости в контур. Это можно сделать, открутив винт и, соответственно, перекрыть ее выход, закрутив.

Еще раз осмотритесь и убедитесь, что устройство настроено правильно, и все узлы в рабочем состоянии.

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

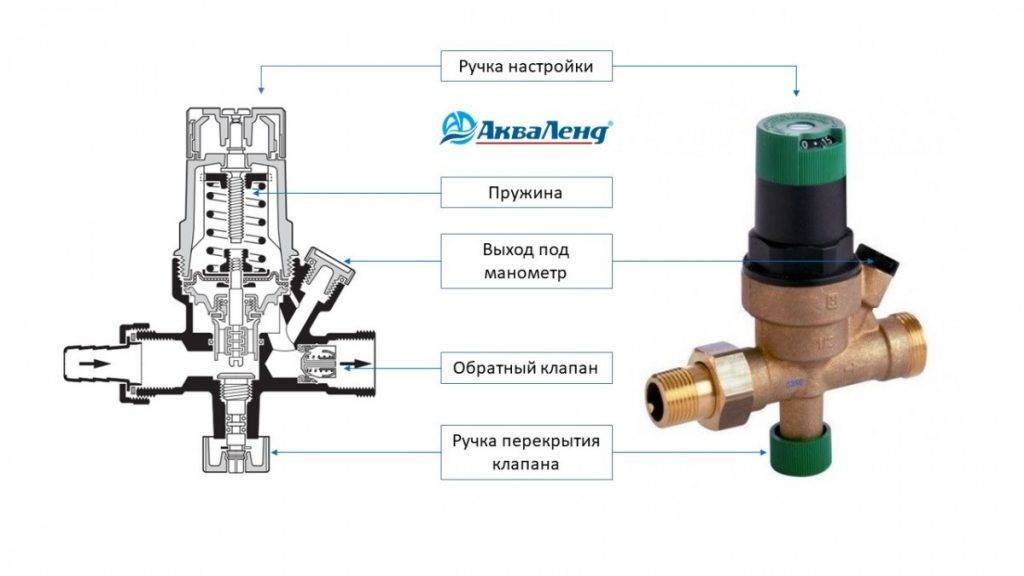

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке

В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

Автоматическая подпитка расположена на байпасе

Разновидности предохранительных клапанов

Если говорить о предохранителях муфтового типа, то они, как правило, изготавливаются из латуни и имеют по обеим сторонам резьбу. Функционирование такого клапана осуществляется с помощью удерживающей особый шток пружины. Оказывая на этот шток давление, он проходит внутрь, открывая проход.

В том случае, если сила на шток оказывается с обратной стороны, то блокировка усилится. Несмотря на кажущуюся простоту этого запорного оборудования, функционирует такой предохранительный клапан для отопления довольно долго, а стоимость имеет совсем небольшую.

Как работает обратный клапан для отопления, виды, правила установки

“). Установка этого клапана в системе выполняется на участке за насосом циркуляции.

Принцип действия такого оборудования является следующим: на тарелку штока осуществляется воздействие теплоносителя, а тарелка давит на пружину, которая, в свою очередь, открывает проход. Однако в том случае, если показатель давления превышает допустимый параметр (обычно это 20 бар), то сама тарелка сжимается, доходя до штока, который, в свою очередь, открывает доступ наружу. Наибольшее допустимое значение температуры, при котором может эксплуатироваться такой обратный клапан в системе отопления, составляет 120°C.

Насос циркуляции – не единственное место, где может быть установлен перепускной клапан системы отопления. Это устройство также может монтироваться на механизмы, выполняющие функцию накопительных резервуаров, как, например, работающий от электрической сети бойлер. Принцип действия клапана в данном случае будет идентичным с той лишь разницей, что в конструкции также будет проделано специальное устройство, предназначенное для удаления воды. Весь процесс очень прост: особый флажок двигает в сторону шток, вследствие чего образуется проход.

Подобные модели характерны для канализационных систем, где требуется обеспечить защиту от обратного давления, причиной чему часто бывает таяние снега или обильные осадки. Если не принять нужные меры, уровень воды в канализации может подняться выше труб стока.

Принцип работы запорного устройства подъемного типа:

  • вода оказывает давление на заслонку;
  • заслонка поднимается, образуя отверстие и пропуская поток;
  • при падении давления шток движется вниз, что делает невозможным возврат потока.

Такой обратный клапан для отопления схема которого не несет в себе никакой сложности, очень часто эксплуатируется на производстве и в котельных.

Главной запорной частью дискового клапана выступает диск, который по отношению к потоку располагается под прямым углом и перемещается параллельно оси. Сконструировано устройство может быть как в виде муфты, так наподобие крепления фланцевого типа. Применяется в тех системах, давление в которых является сравнительно небольшим, а теплоноситель не загрязнен никаким вредными веществами.

Можно также встретить пружинный обратный предохранительный клапан на отопление. Называется он так из-за того, что заслонка движется в первоначальное состояние благодаря давлению, обеспечиваемому спиралью. В механизмах без пружины возврат заслонки осуществляется просто под давлением веса.

Выбирая тот или иной механизм, очень важно руководствоваться степенью засоренности воды, поскольку шток может заклинить из-за излишнего загрязнения

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Популярные производители

При выборе клапана внимание обращается на комплектацию модуля и удобство применения. Учитывается конструкция и технические характеристики подпиточного устройства

Рабочий механизм защищает отопительную систему от остановки, производители устанавливают в конструкции фильтры. Имеет значение диапазон рабочего давления, допустимая температура нагревания энергоносителя.

Watts


Клапан подпитки фирмы Valtec

В латунном корпусе помещается обратный клапан, запорное устройство, грубый фильтр, винт для сброса воздуха. Входное давление ограничивается порогом в 10 бар, а на выходе устанавливается в диапазоне 0,3 – 4 бар. Биметаллическая мембрана выполнена из спрессованных пластин с разными показателями расширения. Деформация перегородки прямо пропорциональна изменению нагрева.

Emmeti

В конструкции установлены редукционный, запорный и обратный клапаны, закрытие и открытие которых регулируется проверочным вентилем, предусмотрено гнездо для монтажа манометра. Обратный клапан препятствует попаданию энергоносителя в водопроводную систему. Максимально расходует в час 1,8 м3 жидкости, чувствительность на уровне 0,2 бар. Максимальный нагрев питающей магистрали устанавливается +40°С, манометр рассчитан на давление в 0-4 бар.

Valtec

Корпус выполнен из латуни, пружины обратного клапана, редуктора и фильтровальная сетка сделаны из нержавейки. Манометр имеет класс точности 3 и настраивается в диапазоне 1 – 10 бар. Фильтры и манометры рассчитаны на работу в подающей магистрали с нагревом до +130°С и давлением на входе клапана в 16 бар. Выходной напор выбирается 2 – 5 бар при заводском параметре 3 бара.

Особенности монтажа


Направление воды должно совпадать с направлением стрелки на корпусе устройства

Клапан ставится на трубе так, чтобы совпадало направление жидкости с курсом стрелки. Фильтровальная пробка направляется вниз, а винт настройки должен быть доступен к использованию. Циферблат манометра поворачивается, чтобы удобно было считывать значения.

Подмоточный материал используется рационально, чтобы излишки не попадали в просвет редуктора. Подпитка котла в виде клапана не должна зависеть от магистральных нагрузок (сжатие, кручение, изгиб, вибрация). Для этого ставятся дополнительные опоры или компенсаторы.

Несовпадение осей трубопроводов не должно быть больше 3 мм при длине 1 м. При большей протяженности добавляется по 1 мм на каждый погонный метр. Подпиточный контур присоединяется к трубопроводу недалеко от расширительного бака.

Особенности монтажа


Направление воды должно совпадать с направлением стрелки на корпусе устройства Клапан ставится на трубе так, чтобы совпадало направление жидкости с курсом стрелки. Фильтровальная пробка направляется вниз, а винт настройки должен быть доступен к использованию. Циферблат манометра поворачивается, чтобы удобно было считывать значения.

Подмоточный материал используется рационально, чтобы излишки не попадали в просвет редуктора. Подпитка котла в виде клапана не должна зависеть от магистральных нагрузок (сжатие, кручение, изгиб, вибрация). Для этого ставятся дополнительные опоры или компенсаторы.

Несовпадение осей трубопроводов не должно быть больше 3 мм при длине 1 м. При большей протяженности добавляется по 1 мм на каждый погонный метр. Подпиточный контур присоединяется к трубопроводу недалеко от расширительного бака.

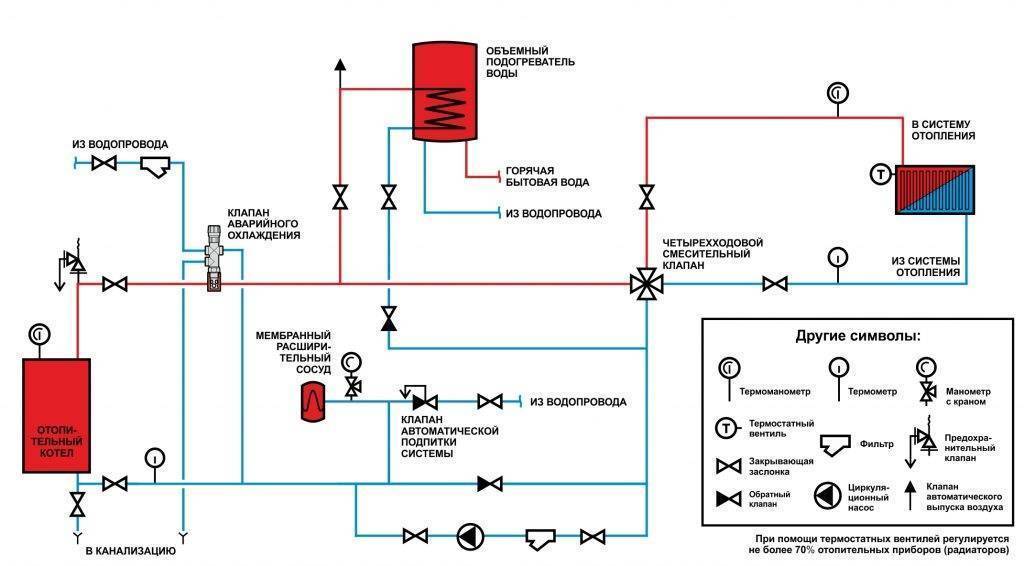

Подпитка сети закрытого типа: схемы, инструкции

Если магистраль закрытая, то давление в ней, как было отмечено выше, повышено, следовательно, предыдущая схема в таком случае не подойдет. Здесь нужно устанавливать исключительно автоматический подпитывающий клапан. Принцип работы такого клапана описан выше, мы же рассмотрим простую схему ее установки, которую можно выполнить собственноручно. Она состоит из нескольких элементов (в такой последовательности): кран -> манометр -> подпитывающий редуктор.

К слову, именно редуктор является главным элементом данной системы. Состоит он из нескольких элементов, приведенных ниже.

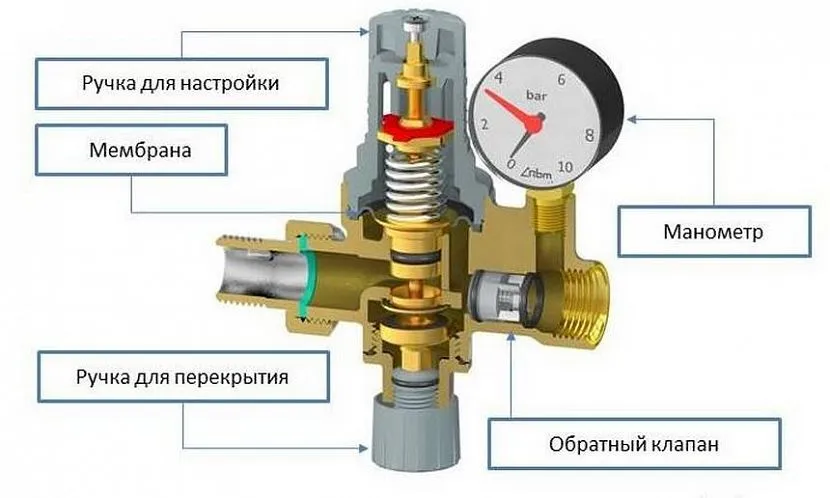

Устройство и особенности закрытой системы отопления

Ранее мы рассказывали о том как устроенна закрытая система отопления, в дополнение к этой статье советуем вам ознакомится с данной информацией

  • Стопорная площадка, ограничивающая подачу жидкости из подпитывающей трубы.
  • Блок регулировки, включающий в себя мембрану и специальный шток с пружиной. Сам блок находится сверху прибора.
  • Обратный клапан – его функцию мы уже рассмотрели.

Видео – Редуктор подпитки

Вначале задается минимальный напор в сети при помощи блока регулировки. В этой время рабочая жидкость будет контактировать с мембраной, предотвращая опускание штока. И после того, как давление упадет ниже заданной отметки, пружина надавит на шток и тот все же опустится. В результате будет открыта заслонка, а вода из трубопровода начнет поступать в отопительную сеть. И когда давление нормализуется, шток обретет исходное положение, прекратив подачу теплоносителя.

Редуктор следует установить на трубу «обратки» непосредственно у входа в котел, так как именно здесь давление минимально. Если же система оснащена циркуляционным насосом, то подпитывающий узел следует разметить уже перед ним, иначе при работе его (насоса) напор может «скакать», что, в свою очередь, приведен к ложной активации редуктора.

Обратите внимание! Объем прохождения колеблется от 6 до 12 литров в минуту, более конкретная цифра зависит от заданного значения. В качестве заключения

В качестве заключения

Подпитка системы отопления помогает избегать коммунальных аварийных ситуаций. Более того, с ее помощью поддерживается требуемое давление рабочей жидкости в системе. Что же касается конкретно подпитывающих клапанов, то устройства автоматического типа позволяют контролировать данные процессы дистанционно.

Принцип работы подпитки

Принцип работы подпитки

Подпитка нужна для восстановления объема или давления в отопительной системе. Когда устройство добавляет рабочую жидкость, оно автоматически останавливается после выравнивания основных показателей. Чаще всего оборудование соединяется с холодным водопроводом, оттуда забирается жидкости. Другим вариантом служит накопительная емкость, тут приходится вручную пополнять запас, и обычно она предназначена для синтетических средств.

Разработаны два вида подпитки отопления:

  1. Ручной. Предназначен для небольших замкнутых контуров, в которых происходят малые скачки давления. Для своевременного обнаружения утечки применяют манометр. Когда напор падает, открывая соответствующий кран подают воду, тем самым восполняются потери. Жидкость перетекает между трубами либо самостоятельно, либо при помощи специального насоса. Бюджетные решения имеют в расширительном баке переливную трубу, когда вода доходит до этой отметки подачу жидкости прекращают. Единственным минусом такого устройства служит необходимость постоянного надзора и опыта выполнения процедуры.
  2. Автоматическая. Оборудование самостоятельно обрабатывает данные с манометра. При достижении критической отметки открывается клапан подачи рабочей жидкости. Как и при ручном управлении, давления в холодном водоснабжении иногда недостаточно, поэтому устанавливают насосы. Когда потери воды в системе отопления восстановлены клапан перекрывается. Преимущество перед ручным методом является автоматизация процесса. Уезжая из дома на несколько дней, не нужно беспокоиться что котел перегреется или выйдет из строя. Недостатком можно считать увеличение расходов на электричество.

Необходимость в подпитке возникает не всегда. Чтобы оборудование не простаивало его можно использовать и в других целях. Оно способно заполнить трубопровод водой или синтетическим теплоносителем. Пригодится оборудование в начале отопительного сезона, когда проводят опрессовку всей системы. А также устройство пригодно для промывки труб, сброса воды или ее фильтрации от грубых частиц.
