Фитинги для труб водоснабжения: назначение, материал изготовления, размеры и цены

Стальные трубопроводы водоснабжения

Трубы из стали являются универсальными для холодного и горячего водоснабжения, отопления, используются для наружных и внутренних сетей. Это обусловлено высокой прочностью материала, термической стойкостью.

Монтаж систем производится с помощью сварки (электродуговой, газовой) и резьбовых соединений (муфтовых). Для самостоятельного проведения работ нужны навыки сварщика и соответствующее оборудование, при муфтовых соединениях – слесарные навыки.

Стоит отметить, что сварка нержавеющей стали производится специальными электродами, иначе сварной стык и материал в зоне соединения становится нестойким к коррозии.

Оцинкованные трубы имеют цинковое покрытие – внутреннее, наружное или сразу оба.

Соединение таких трубопроводов производится только посредством муфт, при сварочных работах защитный цинковый слой разрушится. Причем во всех случаях (черная, оцинковка или нержавеющая сталь) в зоне резьбы толщина стенки трубы уменьшается на витках и именно здесь чаще всего происходят первые утечки.

Стальные углеродистые трубы (шовные, бесшовные) служат обычно около 15 – 20 лет. Это вызвано высоким коррозионным износом материала.

Внутренняя поверхность труб склонна к образованию отложений, наростов, загрязнению, накипи. Это отрицательно влияет на проходимость рабочей среды, ухудшает качество воды.

Оцинкованные трубы служат в среднем до 30 лет (при качественном оцинковании). Нержавеющие трубы прослужат долго, более 50 лет, но они имеют весьма высокую стоимость. К тому же не все нержавеющие стали разрешены к использованию в сетях питьевой воды.

Достоинствами стальных труб являются:

Универсальность;
Прочность;
Фасонные части (фитинги) имеют полнопроходное сечение, аналогичное сечению трубы;
Продолжительный срок службы для нержавеющих и оцинкованных труб.

Стальные трубы в последнее десятилетие активно вытесняются полимерными системами. Это вызвано наличием массы недостатков:

Подверженность коррозии;
Большой вес, неудобство монтажа;
Непродолжительный срок службы (для «черных» труб);
Необходимость в покраске, тепловой изоляции.

Подробности о фитингах

Фитинг для пластиковых труб

Разъемное соединение совершают при помощи компрессионного и обжимного фитинга, фланцев из стали. Неразъемное соединение ПЭ осуществляется способом присоединения и сварки муфтой. Применение сварки предусматривает использование сварных фитингов (сегментных). Такой метод хорош для использования в тех случаях, когда есть разветвление труб.

Муфтовая сварка предполагает использование электросварных фитингов. Это такая технология, при которой трубы из ПЭ спаиваются воедино. Данные элементы не поддаются возникновению ржавчины, устойчивы к влиянию химических соединений, выдерживают удары, а также имеют долгий срок эксплуатации.

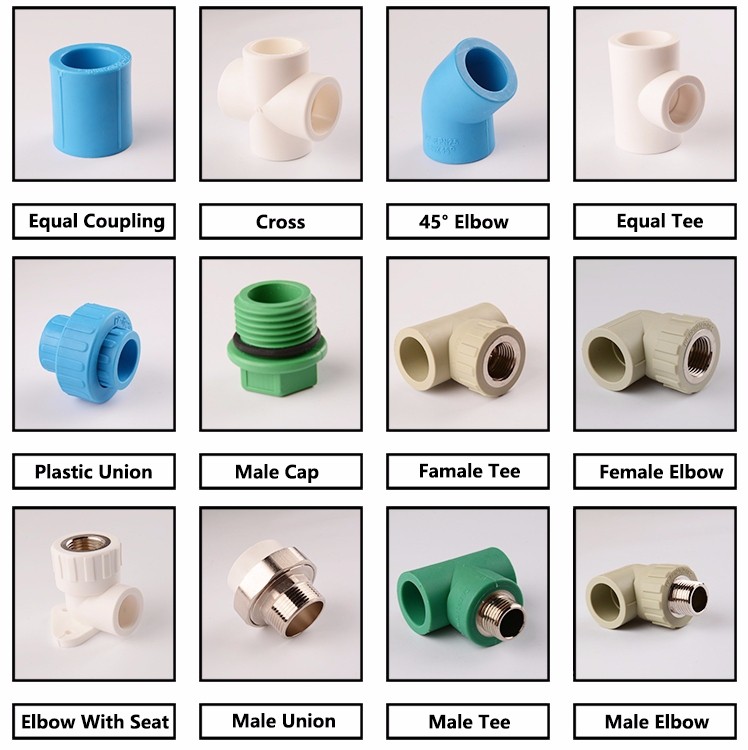

Фитинг для полипропиленовых труб

Полипропиленовые трубы в свое время заменили конструкции их стали и чугуна систем отопления и водопровода. Они обладают рядом неоспоримых преимуществ – легко устанавливаются, стоят дешево.

Плюсы труб из полипропилена:

Устойчивость к химическим веществам.
Простота установки.
Устойчивость к кипятку.
Прочность и надежность.
Экологическая чистота.

Данный вид труб соединяется при помощи компрессионного фитинга и сварки диффузной.

Другие виды фитингов

Компрессионный фитинг позволяет соединять трубы воедино без использования сварочного аппарата. Установку делают с использованием обжимных колец и резиновых уплотнителей. Это обеспечивает высокий уровень герметичности.

Чугунный фитинг производят при помощи литья и используются для систем газо- и водопровода. Изделия из чугуна производятся, основываясь на нормативах ГОСТа, и обладают отличными характеристиками эксплуатации, надежностью и долгим сроком применения.

Чугунные элементы требуются для надежности соединения труб, произведения поворотов и переходов. Чугун до сих пор используется в системах отопления, газовых коммуникациях, а также бытовой технике. Метод соединения чугунных элементов – раструбный и безраструбный. Для того, чтобы повысить срок использования, применяются оцинкованные чугунные узлы.

Фитинги для дренажных и оросительных систем

Дренажная система используется с целью удаления преизбытка влаги в грунте. Это позволяет оградить подвалы и цоколи домов от проникновения влаги, а также бережет растения от гнили.

Для сооружения системы дренажа применяют трубы из ПВХ, которые имеют ряд достоинств:

Малый вес.
Легкость установки.
Устойчивость к агрессивной среде.
Долгий срок использования.

Для системы капельного полива растений, применяют тонкие трубки с капельницей внутри. Этот метод самый часто использованный. Для установки ленты применяют специально предназначенные фитинги.

Капельная система обладает такими преимуществами:

Экономичный расход воды.
Растения питаются дозированно.
Полив осуществляется при низком напоре воды.
Низкие затраты времени на полив.

Виды переходных тройников

Переходные тройники подразделяются на:

тройники, в которых есть обжимная гайка и пресс-гильза;
тройники, у которых есть и обжимная гайка, и резьбовой торец;
тройник с креплением, их корпус фиксируется к опоре при помощи литых кронштейнов, в которые можно вставлять саморезы. Торцы оформляются под резьбовое или обжимное соединение.

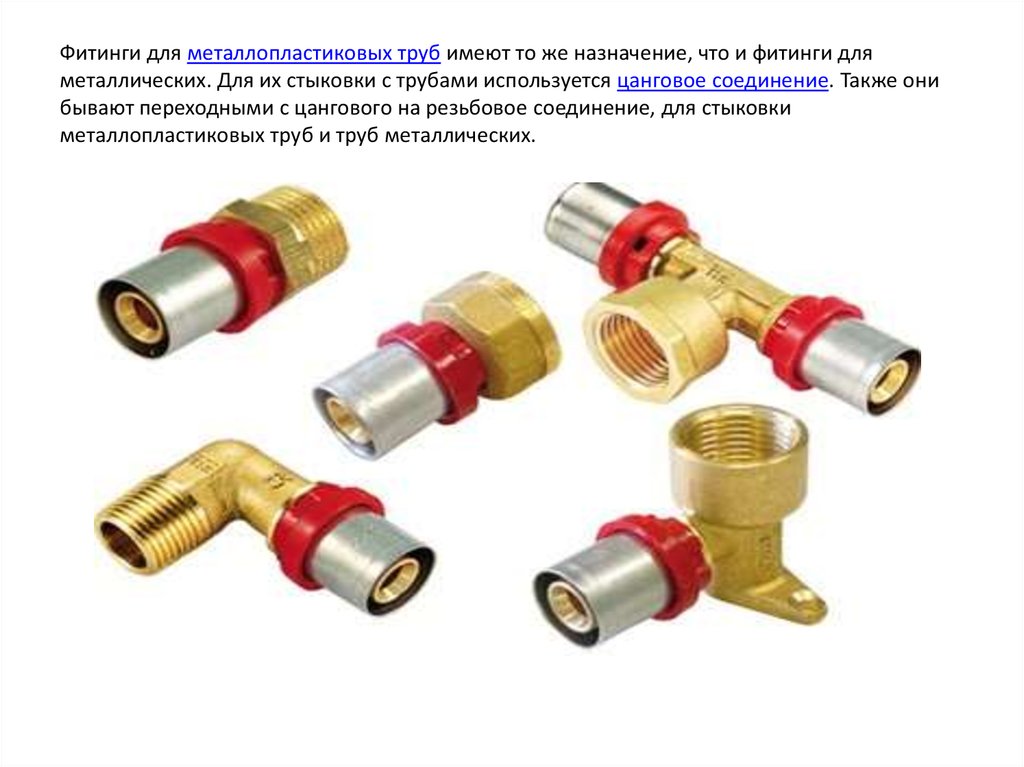

Стоит отметить, что пресс-гильзы изготавливаются из нержавейки, а уплотнители — из полимеров. Для корпуса в качестве материала используют латунь. Резьбовые торцы оформляются при помощи метчиков и плашек. Для соединения металлопластиковых труб при помощи переходных тройников может использоваться как обжимной, так и прессовочный метод. В случае обжимного берут цанговый фитинг, в случае опрессовочного — пресс-фитинг.

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Способы соединения труб с фитингами

Базовым методом монтажа труб с соединительными элементами из полипропилена является полифузионная сварка. Для этого применяют специальные паяльники: дисковые или стержневые. Последний используется для сварки встык труб и фитингов диаметром более 63 мм. Комплектующие меньшего размера соединяют с помощью дискового паяльника.

Парные насадки устанавливают на нагревательный элемент с обеих сторон. Части трубы и фитинга, подготовленные к соединению, нагревают одновременно до температуры 260°С. Затем детали соединяют и удерживают в таком положении 10-15 секунд. Недогрев, как и перегрев участка, где будет проводиться сварка, приводят к получению дефектного шва.

Соединение полипропиленовых и чугунных трубопроводов

Полипропиленовые трубы (ППР) стали отличной заменой чугунных и стальных материалов в системах водоснабжения и отопления. Трубы из ПП имеют уникальные свойства, они легко монтируются и имеют невысокую цену, поэтому все чаще сантехнические работы выполняются из данного материала. К основным достоинствам изделий из ПП можно отнести:

Высокую химическую стойкость;
Легкость монтажа;
Устойчивость к повышенным температурам;
Износоустойчивость;
Экологичность.

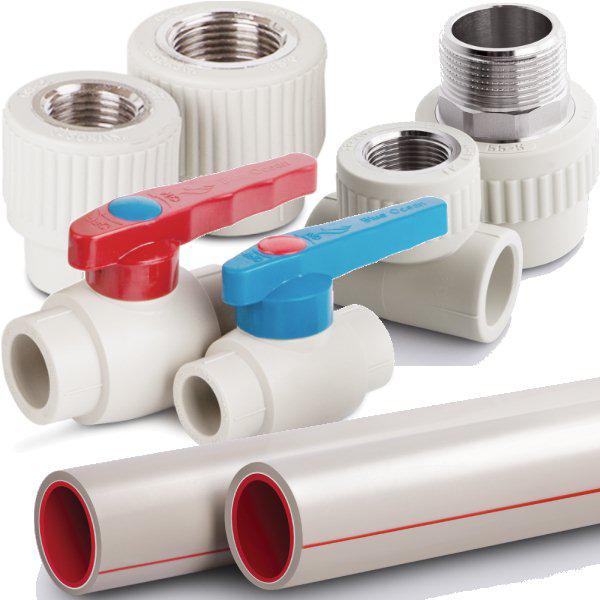

Фитинги для полипропиленовых труб

Существует два способа соединения ПП изделий:

С использованием компрессионных фитингов;
С помощью диффузной сварки.

Компрессионные детали дают возможность соединить трубы ПП без использования сварки. Монтаж проводится с помощью обжимного и уплотнительного резинового колец, что обеспечивают высокую степень герметичности соединения ПП узлов.

Соединения ПП деталей с помощью сварки может быть в раструб либо же встык. Сварка встык считается наиболее эффективным способом соединения ПП труб.

Чугунные комплектующие производятся способом литья и предназначены для соединения водо-, газопроводных систем. Чугунные изделия изготавливаются в соответствии с номенклатурой ГОСТ и имеют высокие эксплуатационные характеристики и длительный срок службы. Чугунные детали необходимы для герметичного соединения элементов трубопровода, создания поворотов, переходов. В повседневной жизни узлы чугунные используют при установке отопительных систем, газовых плит или бытовой техники (стиральные, посудомоечные машины). Соединяются чугунные части раструбным, либо безраструбным способами. Для увеличения срока эксплуатации деталей, а также повышения антикоррозийной стойкости, изготавливаются узлы чугунные оцинкованные. Оцинкованные чугунные детали дешевле других материалов, прочные, надежные и просты в монтаже.

Фитинги для чугунных труб

Основные производители

Выбрать качественные полимерные материалы среди предлагаемого разнообразия непросто.

Несколько проверенных производителей, продукция которых соответствует европейским стандартам качества:

Белорусские компании СКТ «Инжиниринг» и «Фабипласт». Компании специализируются на производстве канализационных труб, полимерных фитингов и трубных материалов. Работают с частными лицами, ЖКХ, строительными компаниями, крупными отечественными и зарубежными промышленниками.
Казахстан производит полимерную трубную продукцию и фитинги по немецкой технологии. Производство «Deniz» расположено на юге Казахстана, успешно работает более 20 лет. Ассортиментный перечень поставляемой продукции содержит более 100 наименований. «Deniz» работает по всей территории бывшего Советского Союза, имея производство в 12 линий.
Российского производителя представляет ООО «Станд». Предприятие на рынке полимерной трубной продукции уже 17 лет. Однако производство ориентировано на выпуск ПВХ труб для электропроводки, мебельного производства и монолитного строительства.

Классификация по функциональности

В зависимости от варианта установки, выделяют несколько разновидностей сантехнических фитингов. Рассмотрим эти разновидности:

устанавливаемые посредством резьбы;
компрессионные;
монтируемые с помощью сварочного оборудования;
обжимные;
устанавливаемые с помощью специального клея;
стыкуемые с трубами посредством капиллярной пайки.

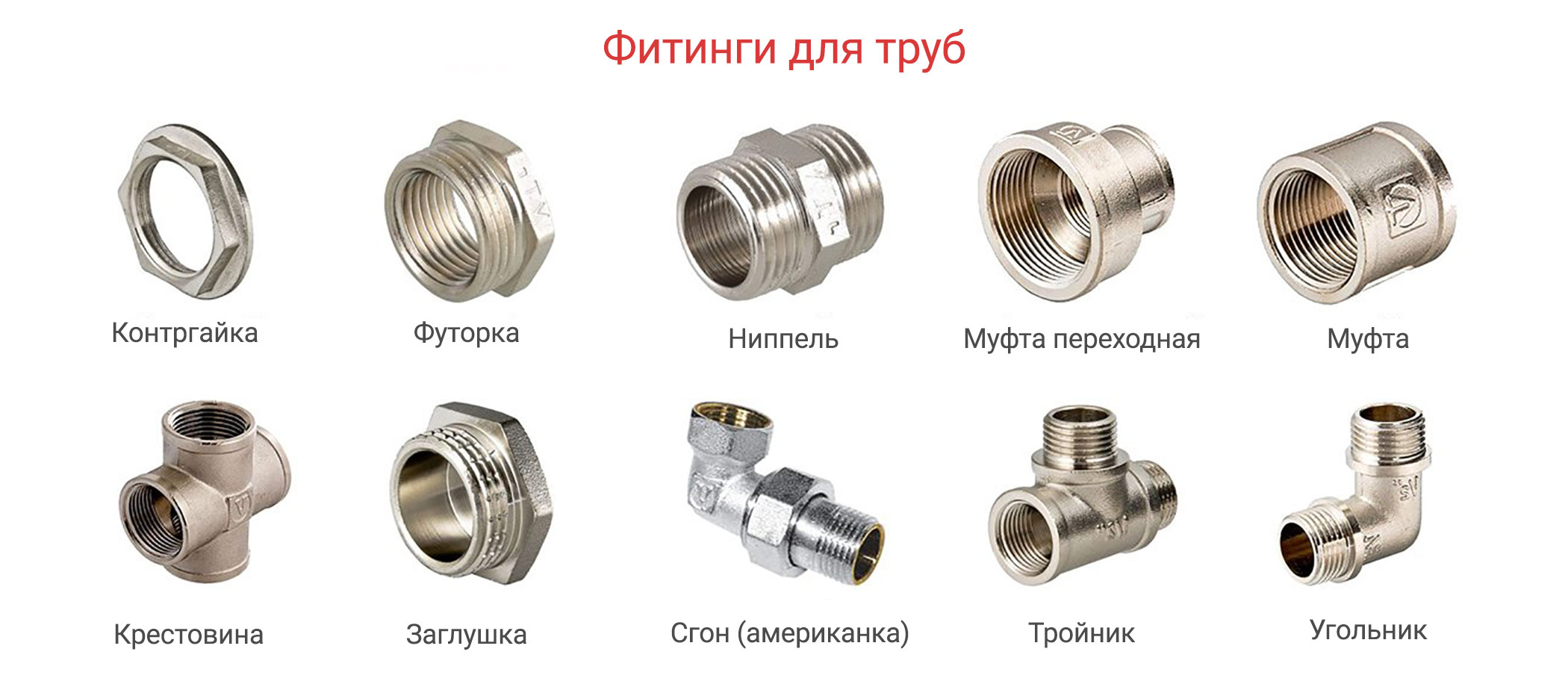

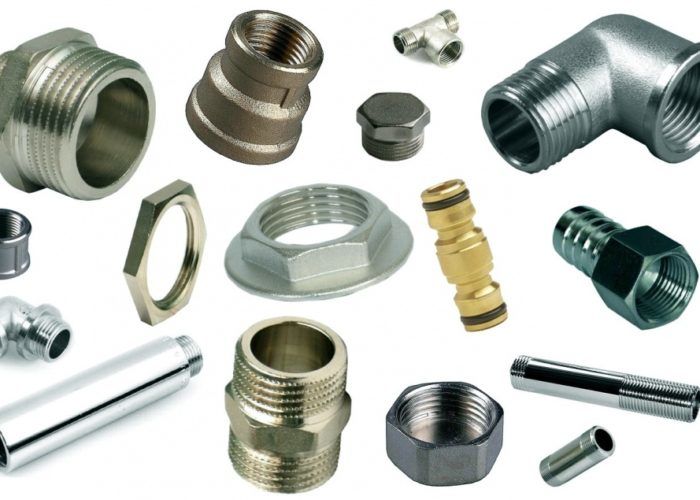

Фитинги резьбовые сантехнические являются наиболее простым вариантом. Стоимость таких изделий является самой низкой. Их монтаж осуществляется таким же образом, как и сборка труб, оснащённых нарезанной резьбой. Сегодня такие детали используются крайне редко, так как их вытеснили более функциональные и простые в установке компрессионные модели.

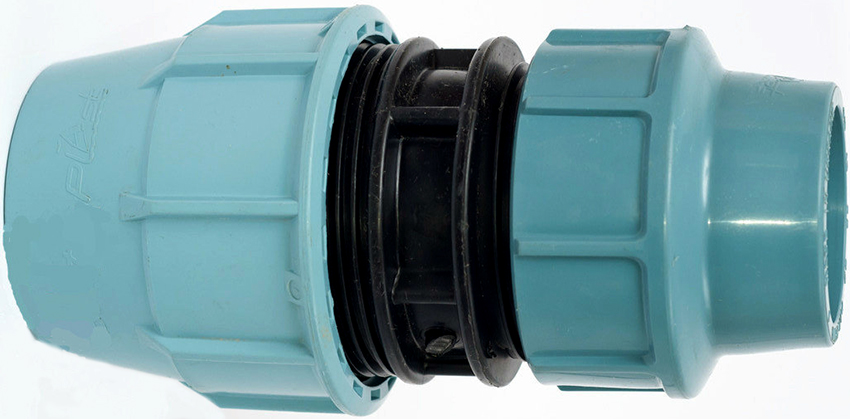

Компрессионные сантехнические соединительные фитинги похожи по своей конструкции на резьбовые, однако, они оснащаются обжимными гайками, которые выполняют основную работу при монтаже фитинга. Они имеют специальные резиновые уплотнители, которые повышают герметизационные показатели этих соединительных деталей. Из минусов можно отметить то, что в процессе эксплуатации их резьба ослабевает и иногда приходится подтягивать накидные гайки.

Компрессионные фитинги имеют обжимные гайки, которые и обеспечивают герметичность

Сварные сантехнические фитинги монтируются при помощи электрической или газовой сварки. Для их установки обязательно необходимо иметь сварочное оборудование и обладать знаниями и умениями в этой области.

Клеевые сантехнические фитинги, как правило, выполняются из пластмассовых элементов и используются для пластиковых коммуникаций. Для сочленения фитинга с трубой применяют специальный клей, который имеет особую химическую структуру для надёжного склеивания. Процесс склеивания происходит довольно просто: клей плавит пластмассу трубы и фитинга, после чего остывает и получается монолитный узел.

Обжимные и пресс-фитинги для сантехники являются наиболее популярными. Это связано с простотой их установки и высокими эксплуатационными показателями. Но для их монтажа требуются специальные инструменты, которые необходимы для того, чтобы деформировать обжимное кольцо. Такое оборудование является дорогостоящим. Существуют обжимные соединительные детали без колец, однако, они являются лишь модификацией компрессионного типа.

Сантехнические соединительные изделия, которые соединяются с трубами посредством капиллярной пайки, считаются наиболее продвинутыми. Такие изделия оснащаются специальным элементом, который нагревается и плавит фитинг в нужном месте. Таким образом, образуется надёжное соединение.

Водопроводные и отопительные системы монтируются из разных материалов, поэтому часто необходимы фитинги для объединения разных труб

Как правильно крепить трубопровод

Хорошая разводка отопления или водопровода – это не только качество соединения, но и реализация знаний, как монтировать собранные полипропиленовые трубы.

Правильное крепление пластиковой разводки к стенам предотвратит её провисание и деформацию при нагреве горячей водой.

При ремонте иногда приходится с силой выдергивать трубу из клипс, поэтому дюбели должны прочно фиксировать этот небольшой элемент у стены

Для фиксации труб применяются: клипсы (одинарные, наборные, с зажимом) и хомуты (на шпильке, спаренные, пристенные).

На рынке постоянно появляются новые модели, поэтому выбор хомутов и клипс лучше производить непосредственно в магазине. Клипсы в основном обеспечивают свободное движение труб вдоль оси, а хомуты прочно фиксируют их в одном положении.

Особенно опасным последствием неправильного монтажа является пренебрежение термическим растяжением труб.

Длина простых ПП труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации происходит деформация в местах спаек, что может привести к разрыву соединения. Для снятия напряжения используются такие виды компенсаторов:

Z-образные;
П-образные;
Г-образные
кольцевые.

Правила работы с компенсатором:

После пайки компенсаторов и крепления труб к хомутам и клипсам можно приступать к испытаниям собранной системы.

Соединение полипропиленовых труб с фитингами своими руками

При компрессионном и прессовом соединении отдельных элементов армированных труб обязательно следует учитывать их особенности. В данном случае внутри системы отсутствуют наплывы, способные оказать негативное влияние на их пропускную способность. Предлагаем познакомиться с отличительными особенностями каждого вида.

Порядок соединения зависит от характеристик выбранных фитингов

Компрессионные

В состав компрессионных входит латунный корпус, уплотнительные кольца, штуцер, обжимная гайка. Сдавливание уплотнителя при обжиме трубы позволяет обеспечить герметичность стыка. Работы выполняются с помощью разводного либо рожкового ключа.

Компрессионные фитинги способны прослужить более 30 лет

Прессовые

В состав прессовых входит корпус и штуцер с обжимной гильзой. Соединение получается герметичным. Для работы требуются специальные клещи. Формируемый стык способен прослужить полвека, выдерживая давление до 75 бар. Допускают прокладку трубопровода внутри монолитной конструкции.

Для соединения требуются специальные клещи

Для капельного полива

Соединение элементов системы капельного полива осуществляется с помощью специальных старт-коннекторов. Подающий патрубок такого фитинга имеет диаметр 16 мм. Соединение выполняется в следующей последовательности:

в трубе просверливается отверстие диаметром 17 мм;
внутрь подготовленного отверстия вставляется сначала уплотнитель, затем фитинг;
крепление капельной ленты осуществляется на штуцер с последующей фиксацией обжимной гайкой.

Старт-коннектор облегчает процесс соединения

Watch this video on YouTube

Выбор подходящего диаметра фитингов

Чаще всего используются фитинги для пластиковых трубопроводов, диаметр которых составляет 20,25,30 и 40 мм. В целом на рынке можно найти фурнитуру с диаметром до 110 мм. Но такой большой диаметр обычно используется при прокладке трубопроводов промышленного назначения. Для частного дома или для городской квартиры лучше всего подходят трубы и фитинги с диаметром в 20 мм.

При выборе фитингов необходимо обращать внимание на размеры диаметра. Они должны подходить к диаметру водопроводных труб

Для правильного выбора необходимо уточнить диаметр трубы. Обычно диаметр указывается на маркировке изделия.

Правильно подобрав комплектующие для полипропиленовых труб, можно провести установку полипропиленовых труб собственными силами. Чаще всего используют полипропиленовые трубы типа PPRC, поэтому подобрать фитинги для труб ПП достаточно просто. Необходимо четко следовать рекомендациям изготовителя и внимательно читать маркировку товара.

Соединение пластиковых труб большого диаметра и маленького сечения

Соединение пластиковых труб может быть разъемным, где предполагается применение специальных фитингов и нагревательных муфт, а также неразъемным, что осуществляется посредством сварки. Второй вариант используется преимущественно для трубопроводов большого диаметра. Для этого необходима специальная установка. В нее вставляются торцы труб, которые нагреваются и стыкуются между собой, образуя надежный и герметичный шов. Для труб малого сечения (до 110 мм) применяются различные фитинги, фото и информация о которых приводились выше.

Нагревательные муфты используются при выполнении ремонтных работ на трубопроводах большого диаметра. Внутри изделия встроен нагреватель. При подаче на него электрического тока происходит разогревание и сплавление пластика.

Выбор метода соединения определяется также материалом изготовления пластиковых труб, которые могут быть выполнены из поливинилхлорида, полипропилена, полиэтилена и металлопластика. Перед тем как соединить трубы ПВХ, следует подготовить специальный клеевой состав, который наносится на края изделий. После этого происходит их сцепление с поворотом на 25° в разные стороны относительно друг друга. Для соединения металлопластиковых труб применяются компрессионные, пресс- и пуш-фитинги.

Для соединения труб с разными диаметрами существуют специальные фитинги-муфты

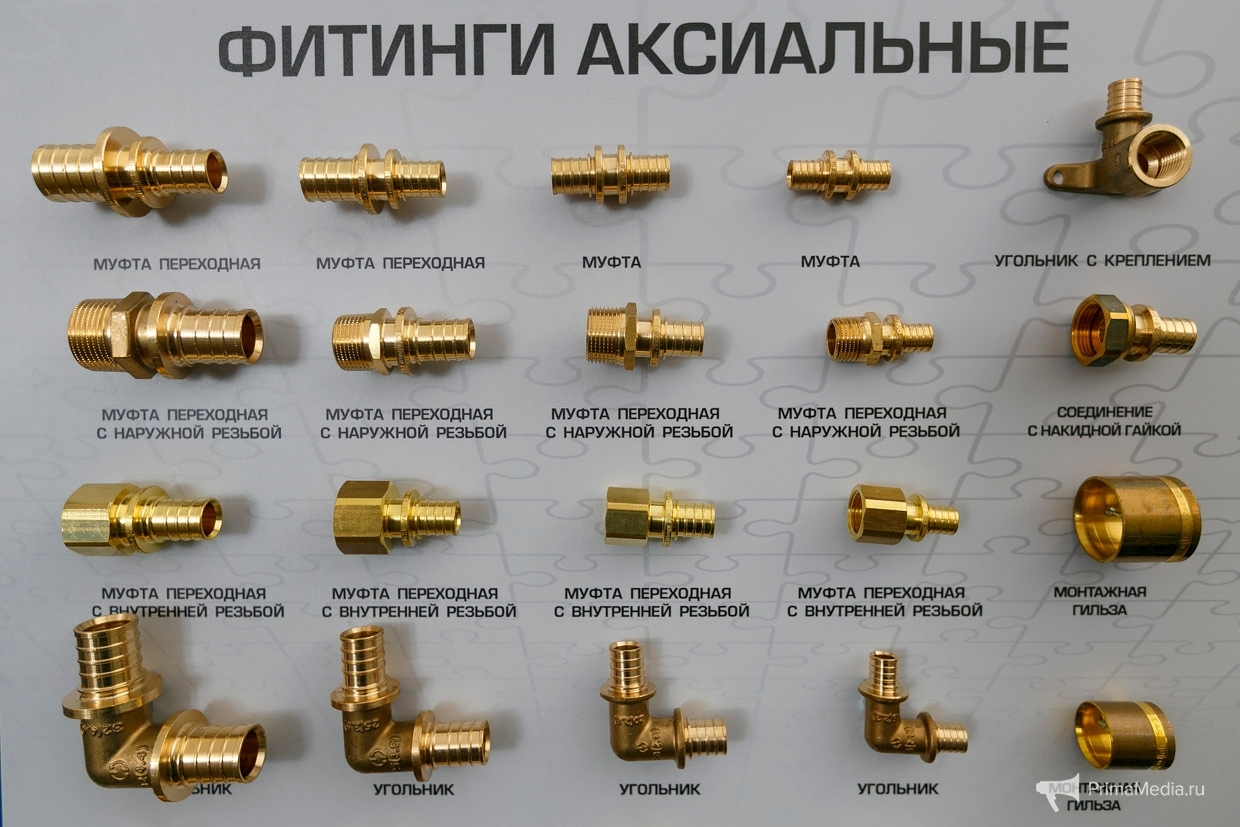

Полипропиленовые изделия стыкуются посредством сварки или использования фитингов для пластиковых труб под пайку. Полиэтиленовые элементы соединяются при помощи компрессионных фасонных деталей. Кроме того, имеет широкое распространение создание системы из пластиковых труб с надвижными фитингами.

Монтаж конструкции из пластиковых труб через фитинги осуществляется в такой последовательности. Концы труб срезаются под углом 90° относительно оси с дальнейшей зачисткой поверхности от грязи и заусениц. На торцах труб снимается фаска, что исключает риск задирания материала при установке фитинга. На поверхность трубы наносится метка, дальше которой не должен заходить торец фитинга. Пластиковая труба вводится в фасонный элемент до упора с последующей фиксацией при помощи гайки.

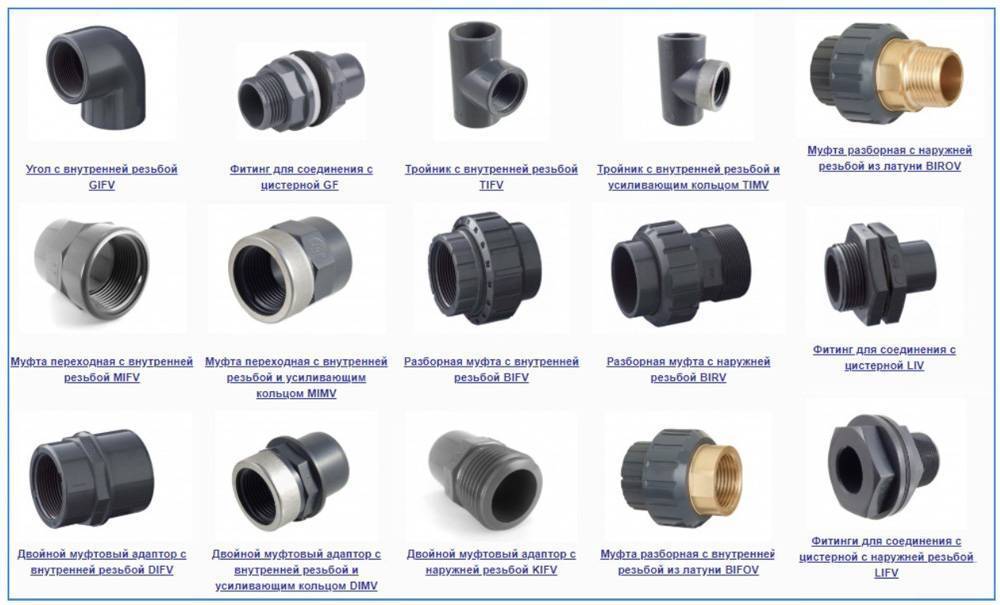

Пластиковые фитинги для труб ПВХ, ПЭ и МП представлены в широком видовом многообразии. Они используются для соединения участков системы, осуществления различных разветвлений, поворотов, переходов между элементами сети разного диаметра и материала. Установка деталей осуществляется быстро и легко, при этом создаются надежные и герметичные швы.

Преимущества и недостатки

Преимущество применения фитингов для монтажа инженерных систем:

Простая надежная конструкция.
Герметичность.
Многообразие выпускаемых промышленностью изделий разных размеров позволяет смонтировать инженерную систему любой конфигурации.
Возможность получить прочное и надежное соединение.
Устойчивость к коррозии у латуни, меди и пластика. Изредка встречаются изделия из стали с антикоррозионным покрытием – они также простоят не менее 20 лет.
Конструктивно современные соединители имеют широкое проходное отверстие и не сужают проход по сравнению с трубопроводом, следовательно, фитинги обладают небольшим гидравлическим сопротивлением.
Материалы современных труб и соединительных элементов к ним не токсичны для людей и животных.

Недостатки фитингов для современных труб:

Полипропилен и полиэтилен нестоек к воздействию ультрафиолета. Устойчивостью обладают медь, бронза, латунь, сталь и поливинилхлорид.
ПНД и ПВХ чувствительны к повышенным температурам, поэтому их не применяют для монтажа систем отопления и горячего водоснабжения.
Комбинированные и пластиковые фитинги рассчитаны на рабочее давление не больше 1,6 МПа, а на производстве бывает большее давление. В жилье давление выше 1,6 МПа не встречается.
Терморезисторные муфты дороги, не выпускаются небольших диаметров. Пуш-фитинги необоснованно дороги. Медные изделия просто очень дороги.

Определить, какие фитинги лучше, сложно. Выбор фитинга для трубопровода зависит от материала трубы. Только для ПНД существует небольшой выбор – латунные изделия или ПНД цанги.

Как осуществить монтаж сгона

Для соединения двух участков неподвижного трубопровода, выбирается сгон нужной длинны (равен длине разрыва трубопровода). На длинную резьбу накручиваем контргайку, потом муфту. Короткую резьбу вкручиваем в одну из неподвижных частей трубопровода, муфту скручиваем с длинной резьбы и накручиваем на соединяемый трубопровод (разрыв между трубопроводом и сгоном находится на середине муфты), контргайкой подтягиваем муфту. Соединение готово. Обязательно использовать уплотнительные материалы!

Удлинительный бочонок

— специальный тип фитинга, который необходим для увеличения длины отдельных элементов трубопроводной системы.

Водоотвод. (Ремонтная врезка, латунная обойма (водоотвод, седелка))

применяется в случае возникновения необходимости присоединить трубу или арматуру к существующему трубопроводу из стали. Выбрав данный фитинг, Вам не потребуются сварочные или резьбонарезные работы. Уплотнительная манжета изготовлена из качественного синтетического каучука EPDM, а резьба патрубка выполнена в соответствии с ГОСТ 6357. Обойма рассчитана на использование при температуре от –20 до +90 °C, рабочем давлении до 10 (испытательное – 15) бар.

Штуцер

— применяется для соединения резьбового соединения с гибким шлангом в бытовой сантехнике, саду и т.п. Штуцер имеет наружную или внутреннюю резьбу. Размерный ряд по резьбе от 3/8″ до 2″ и более. В нашем ассортименте 1/2″, 3/4″, 1″. Штуцеры могут быть никелированными или без покрытия (желтыми). Наиболее распространенный вариант – штуцер для сливного шланга стиральной машины и штуцер для поливочного шланга.

Переходник под евроконус

— используется для присоединения металлополимерных труб непосредственно к запорно-регулирующей арматуре или коллекторам

Штуцер (врезка) в бак (емкость) с прокладкой (латунь)

. Данный вид фитингов используется для соединения бака или бочки к сети водоснабжения. Конструкция представляет собой штуцер, две прокладки и прижимную гайку. Пользуется особой популярностью у дачников и садоводов для организации полива растений от бочки.
