Как сделать флюгер

Процесс установки флюгера

Установить флюгер можно своими руками, без посторонней помощи.

Обычно флюгер обладает основанием, которое неподвижно устанавливается на верху здания. Также имеются стрелки, демонстрирующие направление воздуха, фигурка и подвижный элемент флюгера.

Чтобы прибор функционировал без нареканий, следует правильно установить все его детали на крыше, определить стороны света и выставить их.

Процесс установки не слишком сложный:

• Детали устройства соединяются друг с другом, а после устанавливаются на шток.
• Получившуюся конструкцию нужно сориентировать по компасу и зафиксировать.
• Прежде чем насадить флюгер в разъем штока, в разъем штока требуется поместить шарик, который является подобием подшипника. Нужно это для минимизации трения и увеличения чувствительности прибора к ветру.
• Флюгер помещается в шток.
• Все готово! Если не было допущено ошибок при монтаже, то прибор будет реагировать на ветер и менять свое направление.

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

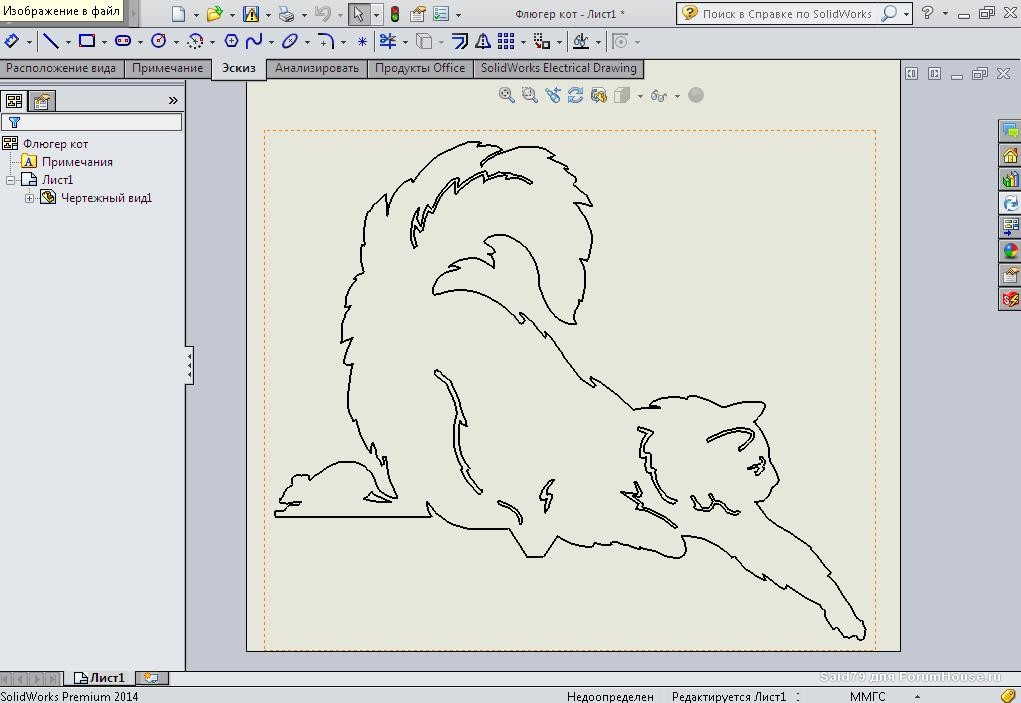

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

• Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
• При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

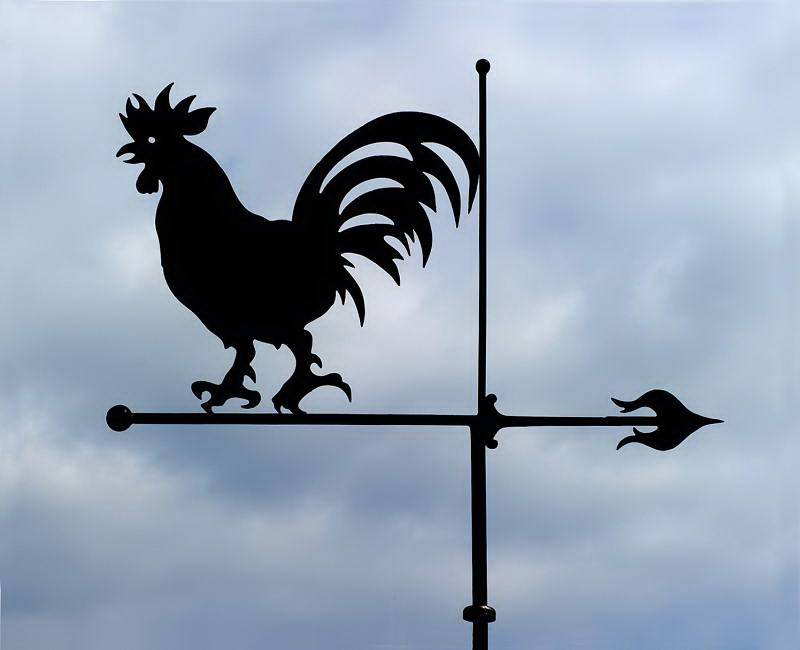

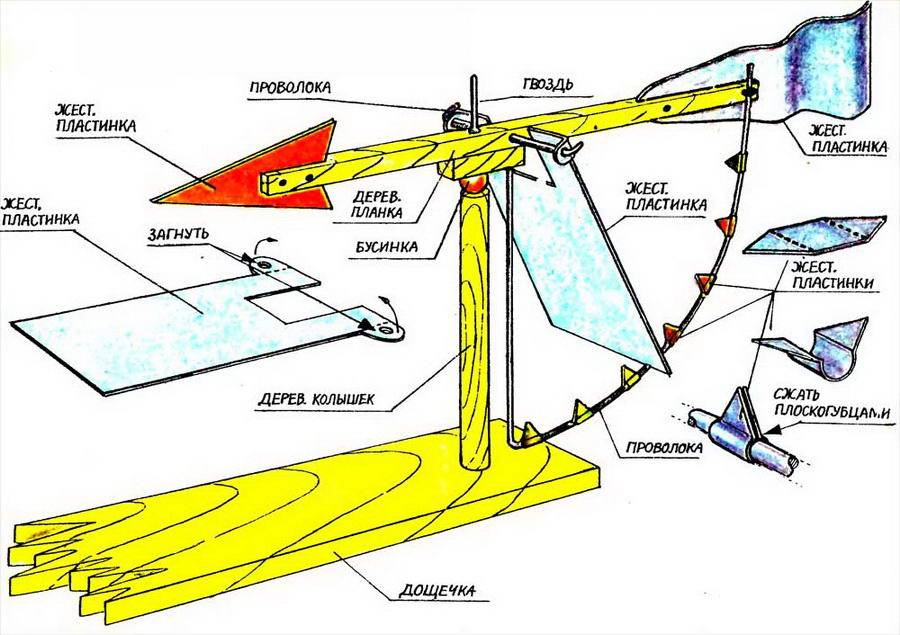

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

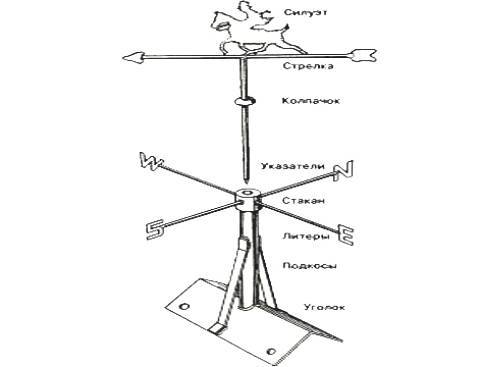

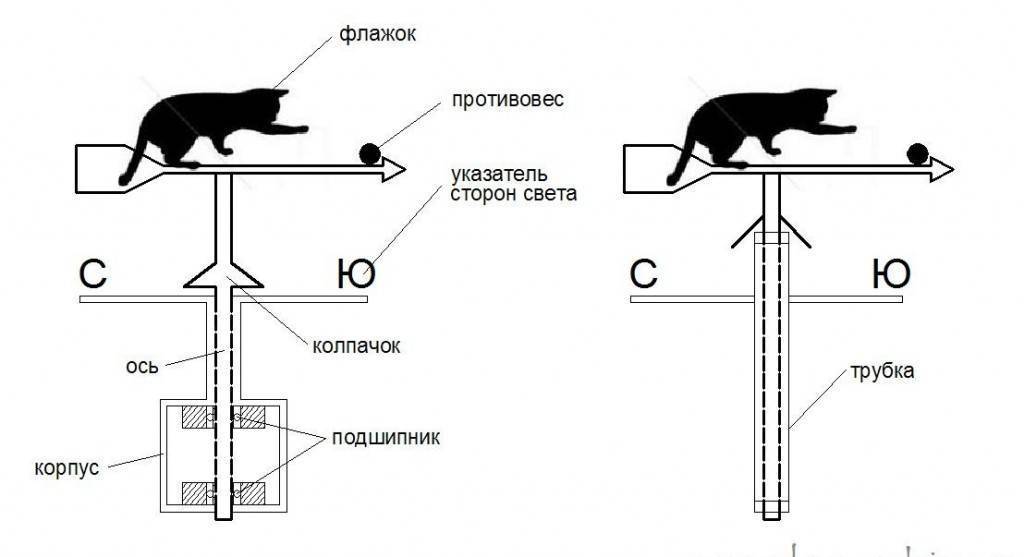

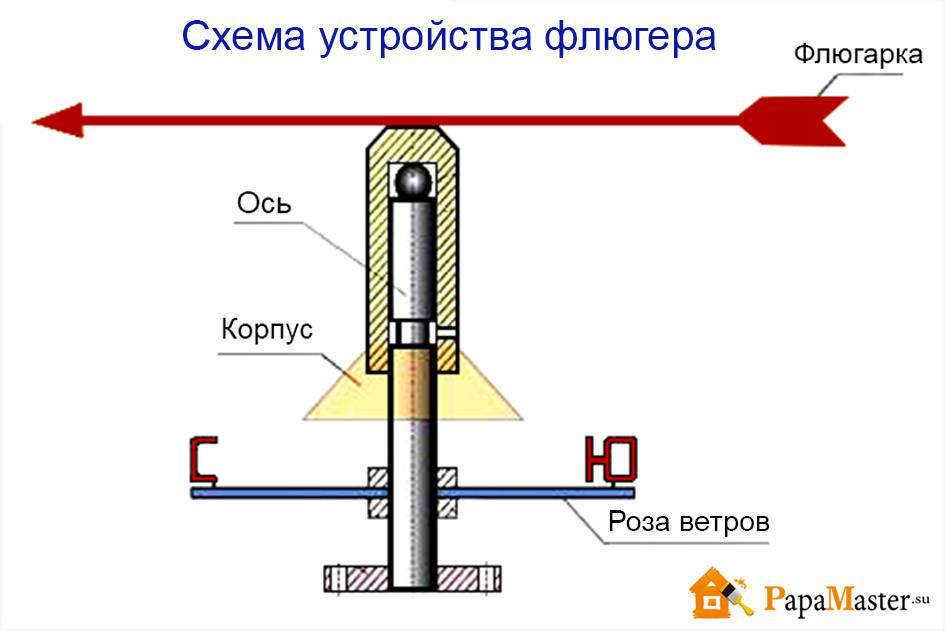

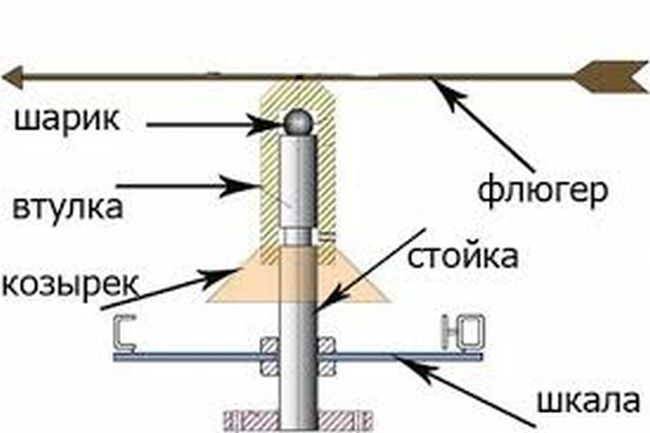

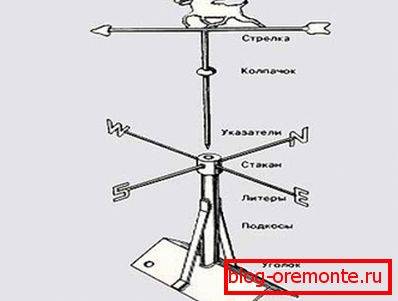

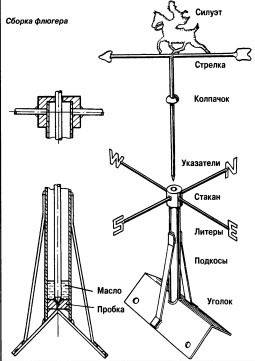

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

• Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
• Подшипник качения;
• Ось вращения;
• Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

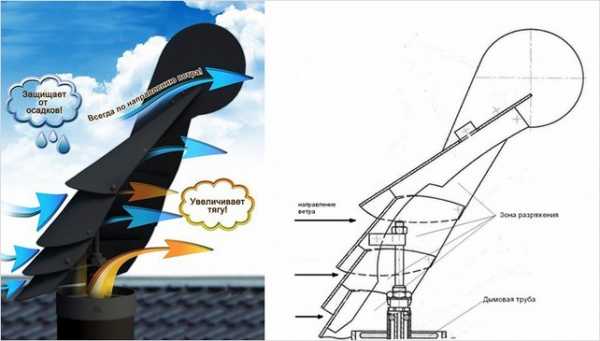

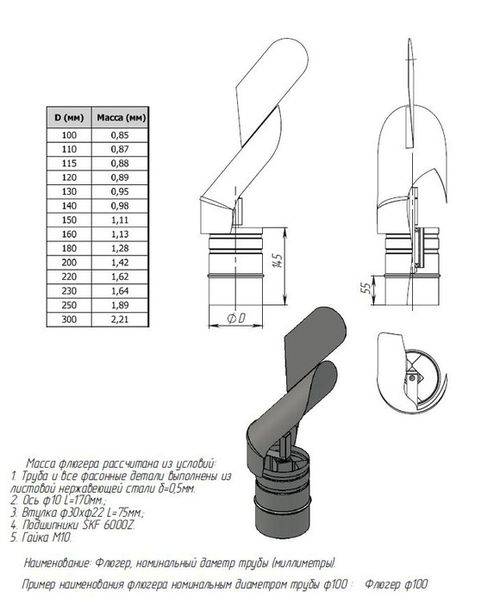

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Клапан давления компрессора воздушного

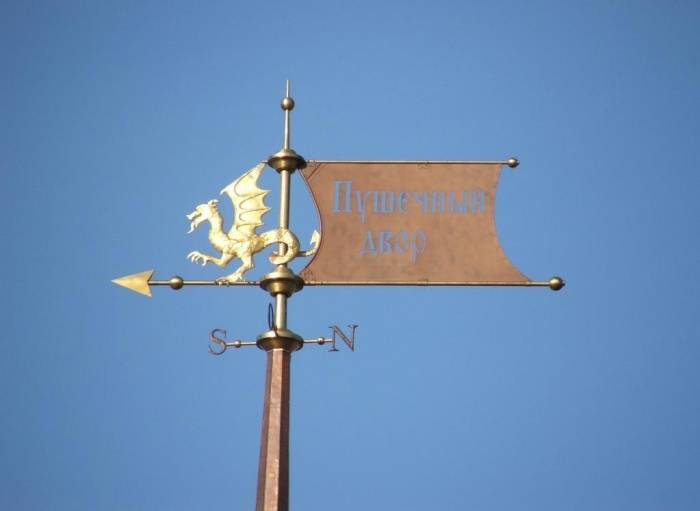

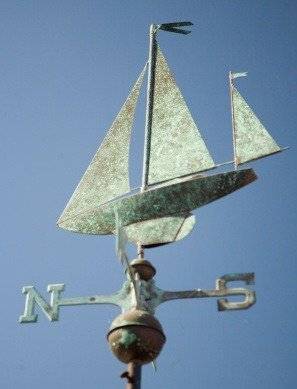

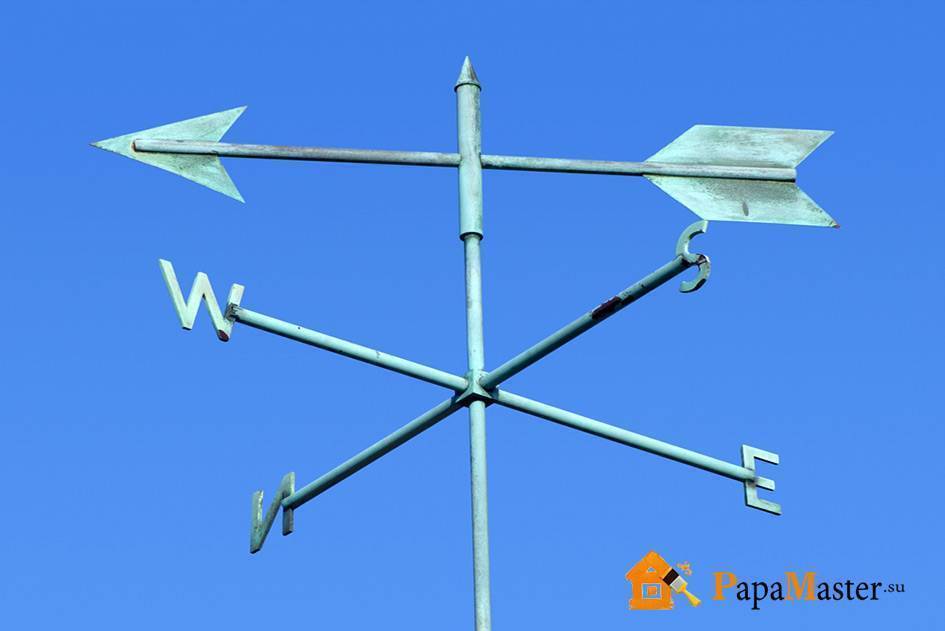

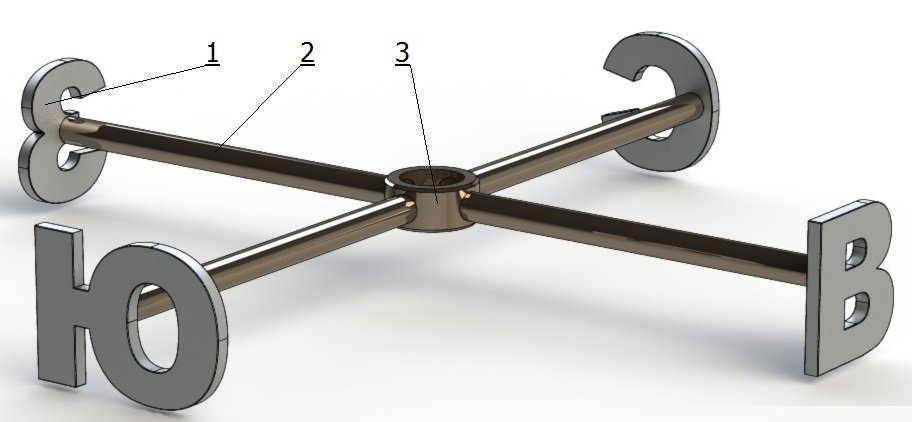

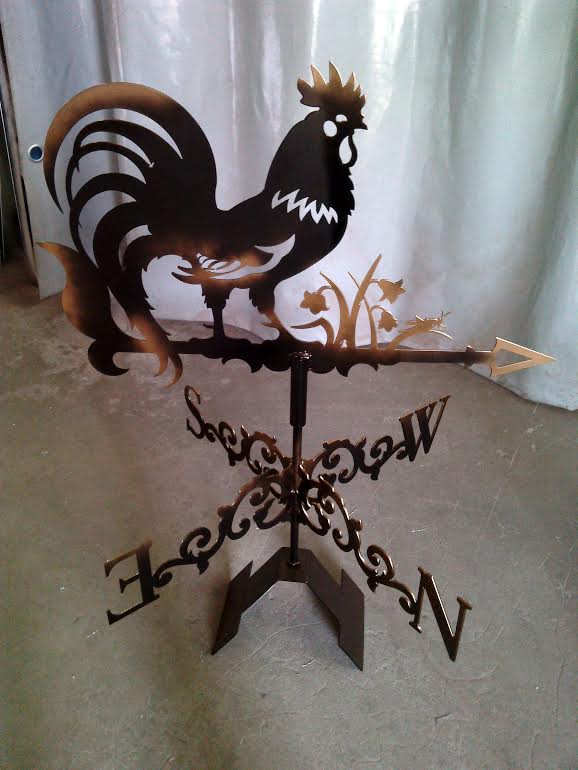

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Как сделать флюгер своими руками

Классический флюгер из металла

Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.

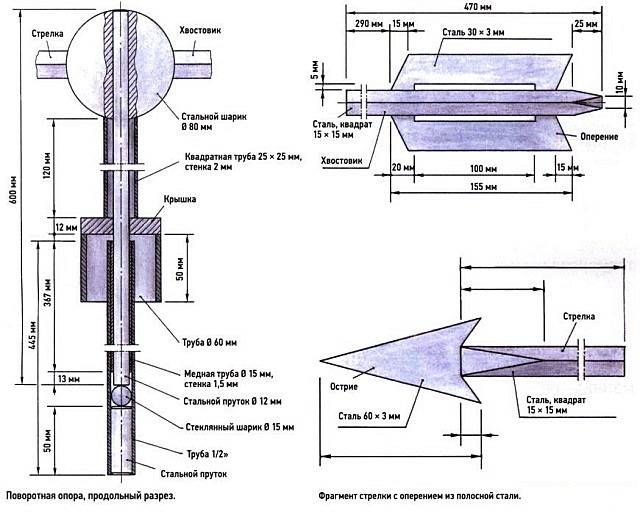

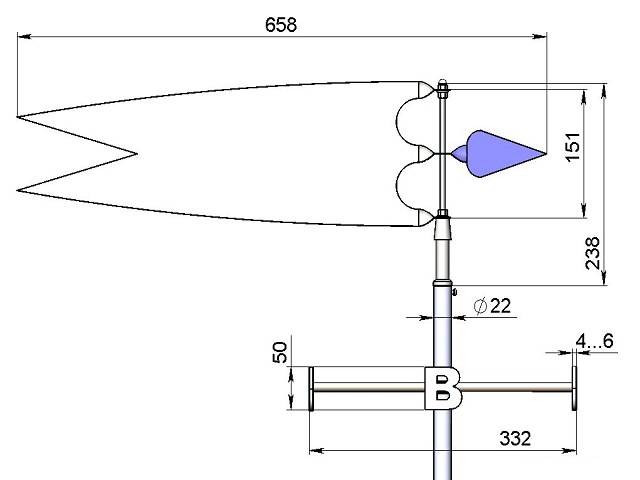

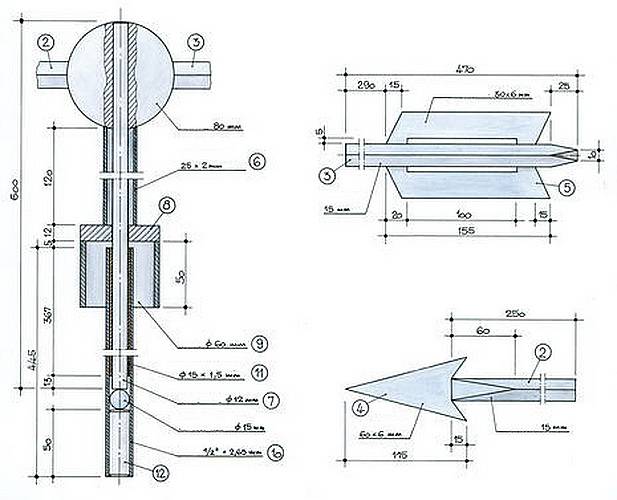

Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

• Металлический лист толщиной 1,5-2 мм.
• Проволока толщиной 3 мм
• Три трубки из металла диаметром 15, 22,5 и 25 мм
• Трубка из меди диаметром 18 мм
• Труба профильная 15х15 мм
• Металлический шарик диаметром 80 мм
• Шарик от подшипника диаметром 15 мм
• Круглый металлопрокат 12 мм
• Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

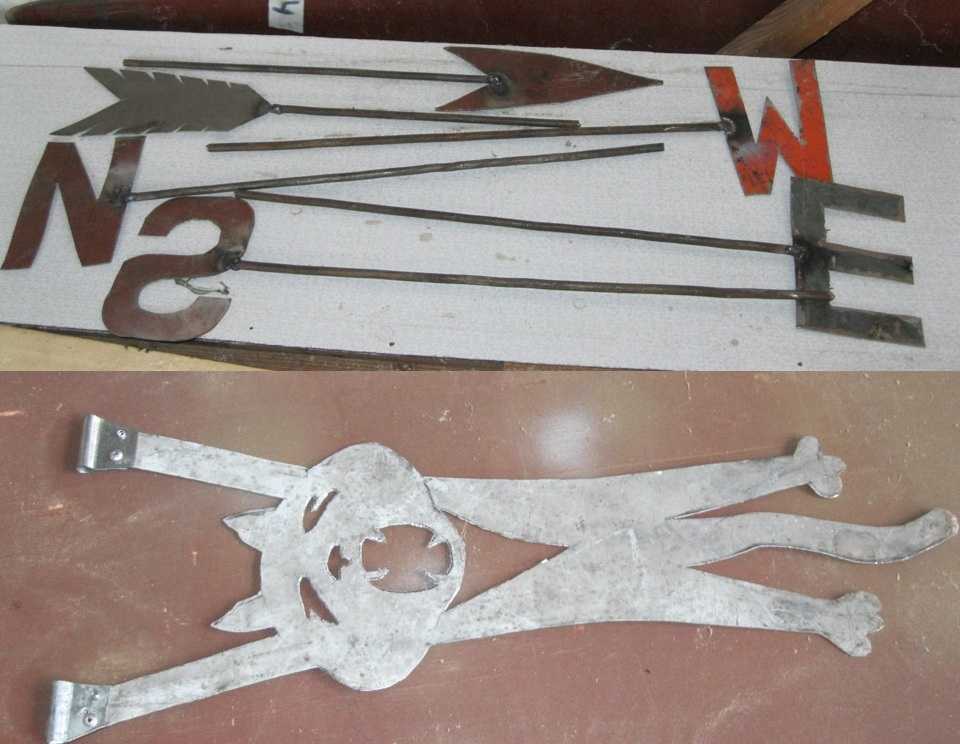

Вырезаем фигурку из шаблона

На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

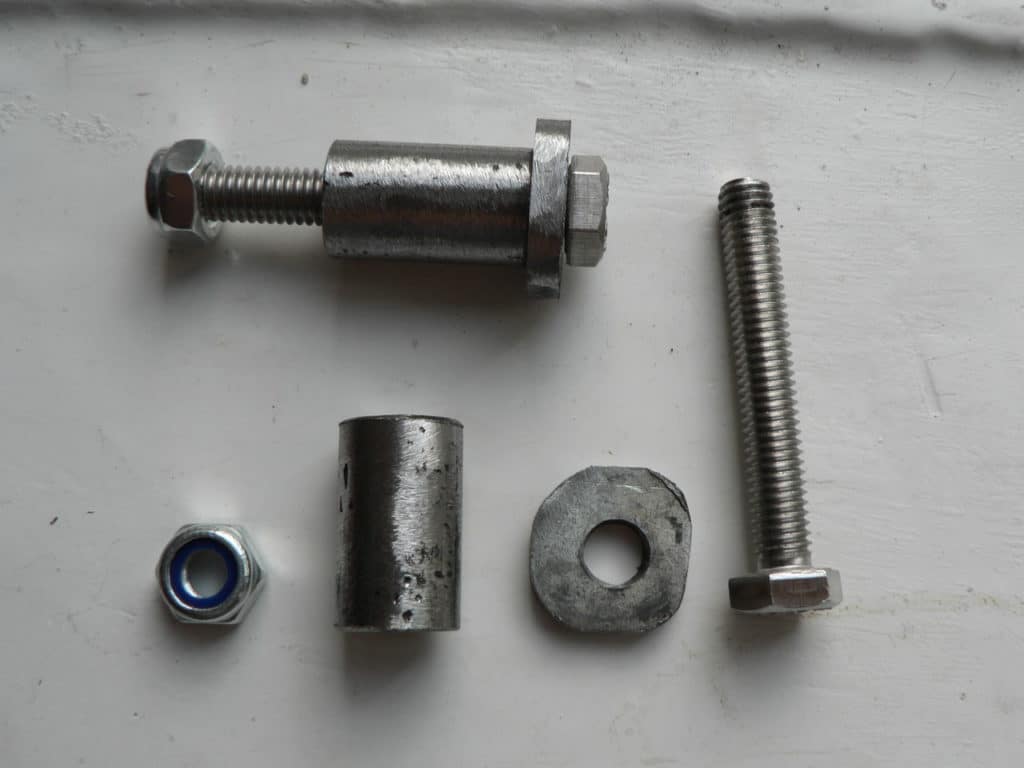

Изготовление поворотного узла

Самодельный поворотный механизм

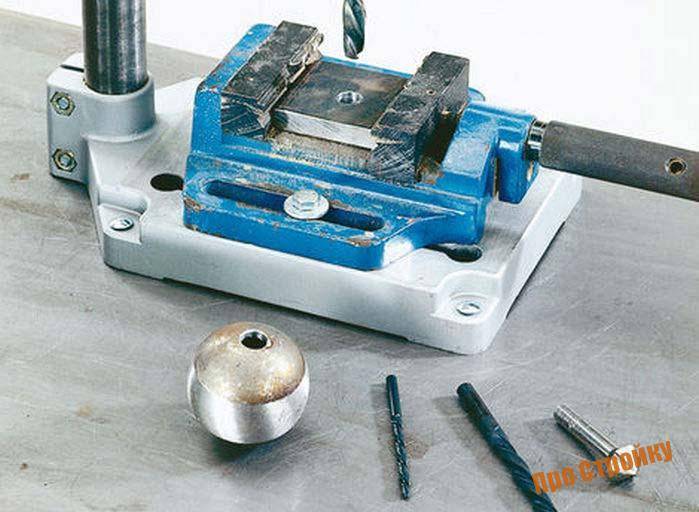

Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки

При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.

Порядок работ

В качестве примера возьмем фигуру кота.

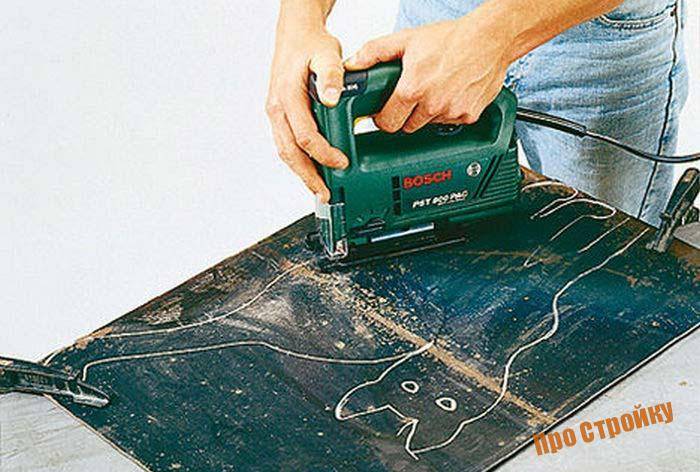

Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать слесарные струбцины, посредством которых материал надежно фиксируется на верстаке.

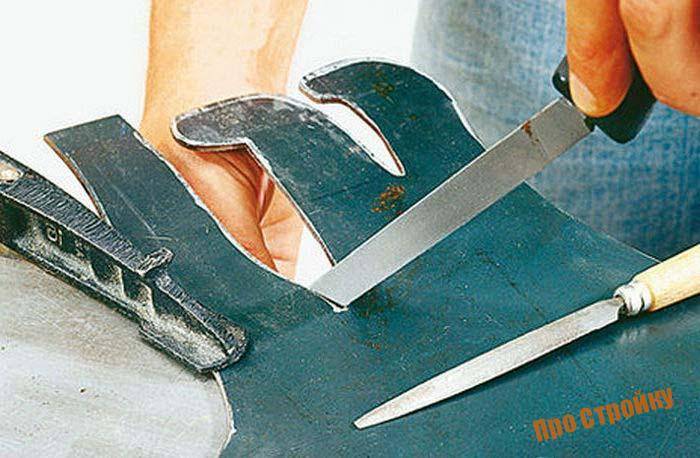

Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.

Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.

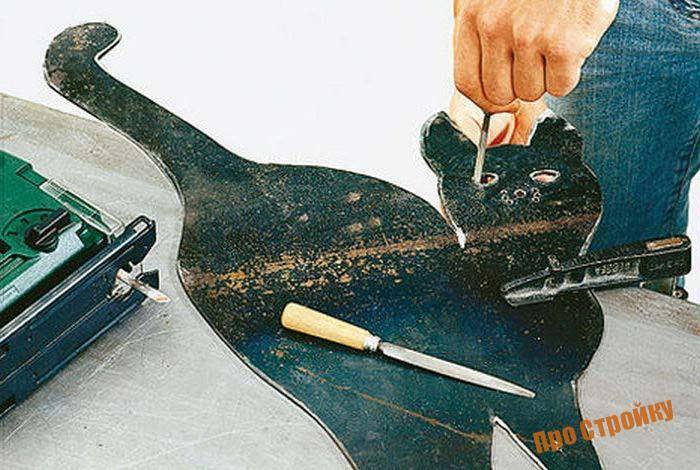

Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.

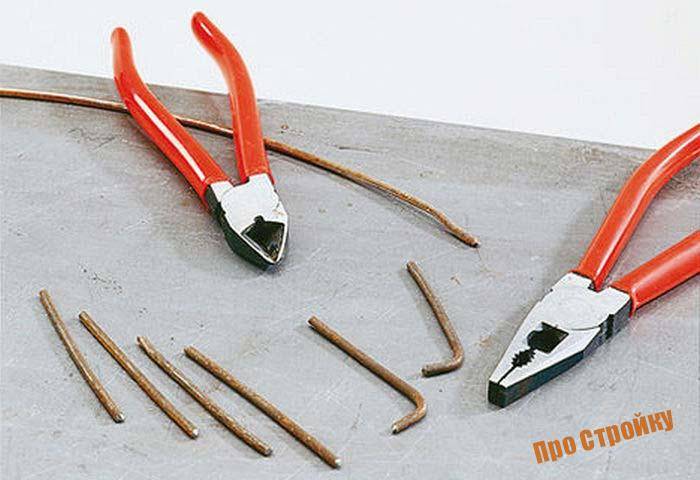

Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.

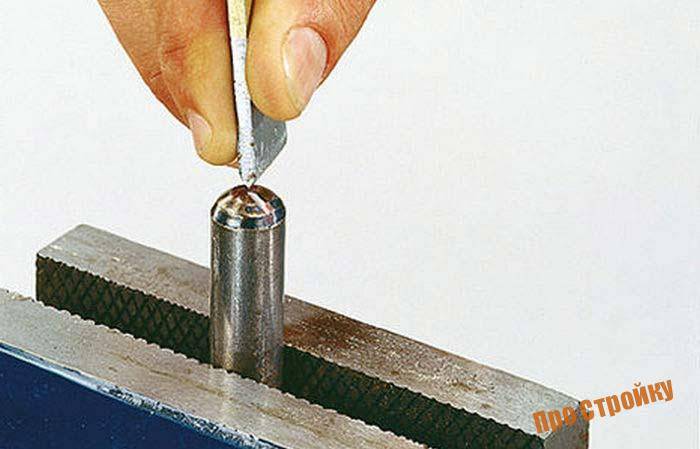

Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.

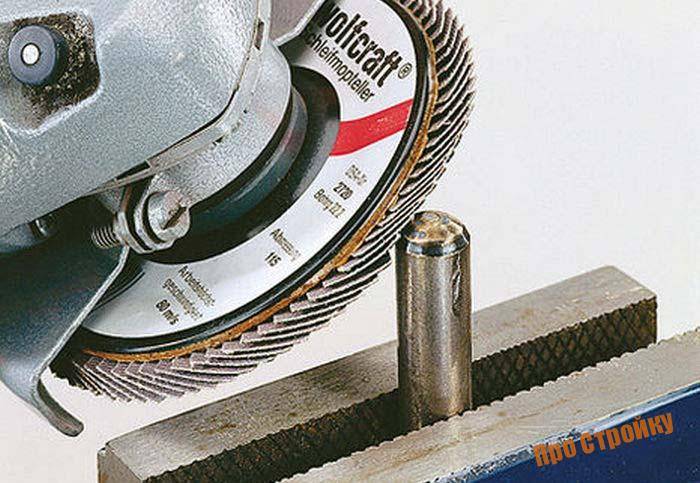

Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.

Читать также: Чем подсветить рабочую зону на кухне

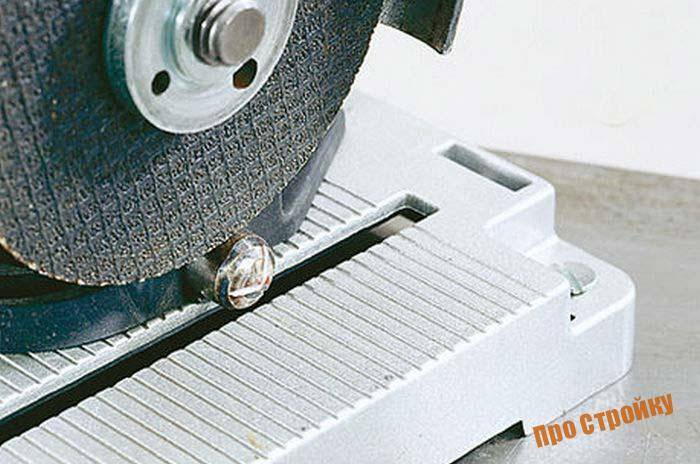

Следующим шагом вырезается заготовленный фрагмент требуемого размера.

Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны.

После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.

В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.

Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.

Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.

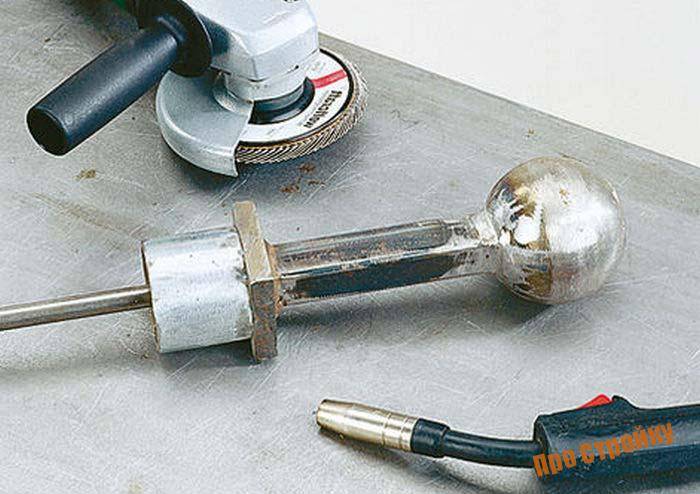

Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.

По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.

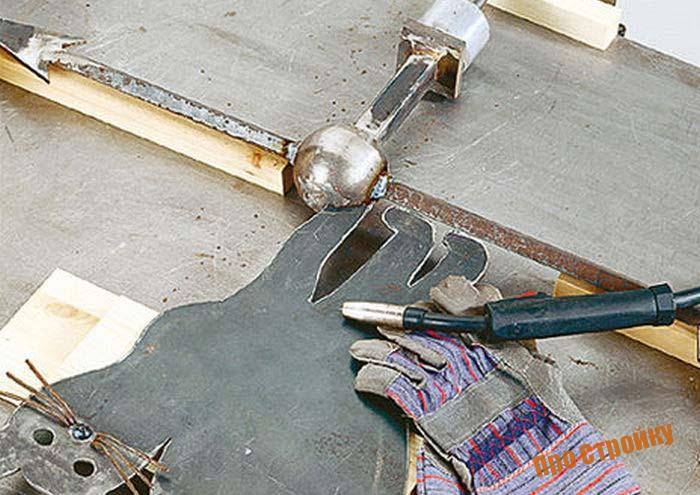

Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.

В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.

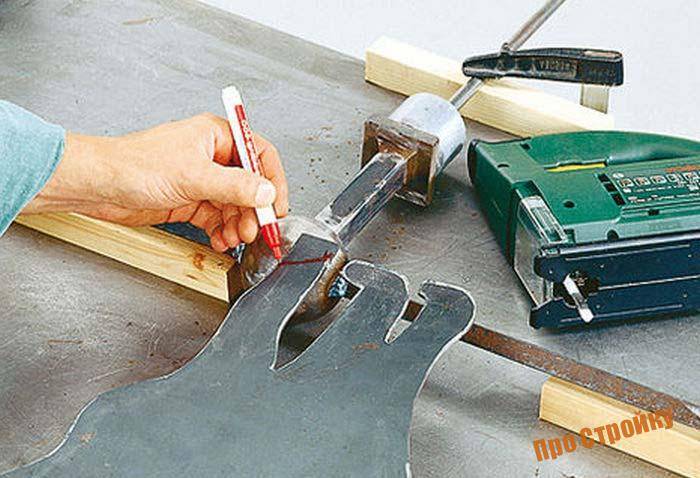

В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам. Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере

Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.

Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.

Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.

Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.

По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.

Изготовление флюгера своими руками

Перед тем как сделать флюгер своими руками, нужно выбрать материал, который выдержит воздействие атмосферных осадков. Древесина, даже если покрыть ее краской, уже через год потеряет эстетичный внешний вид и потемнеет.

Чтобы создать более долговечный флюгер, нужно использовать оцинкованный металл. Перед началом работ нужно обязательно сделать схематичный чертеж, отобразив высоту флюгера, форму и размеры флажка. Работы выполняют в следующем порядке:

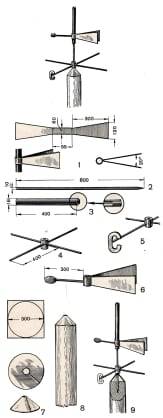

1. Для изготовления корпуса берут металлическую трубу диаметром 13-15 мм и длиной 130 мм. В верхнюю часть трубы вставляют подходящий по диаметру подшипник.
2. Взять две полосы узких полоски нержавеющей стали и скрепить их в средней части крестообразно для того, чтобы изготовить розу ветров. Если ваших навыков по работе с металлом хватает, то можно вырезать буквы, означающие стороны света. Или можно окрасить кончики указателей в символичный свет: север – синий, юг – красный. Позу ветров прикрепляют к корпусу с помощью сварки, сверившись с компасом.
3. Из листа оцинкованной стали или меди нужно вырезать флажок. Чтобы сделать это проще, нужно перенести чертеж на кальку с правильными размерами. Эту выкройку прикладывают к листу металла и с помощью маркера обводят. Флажок вырезают по контуру с помощью ножовки или ножниц по металлу. Резать нужно медленно, не спеша, чтобы край фигуры вышел ровным, без зазубрин.
4. Из гладкой арматуры изготавливают ось будущего флюгера. Для того, чтобы защитить подшипник от проникновения влаги, к оси приваривают колпачок, воронку, изготовленную из нержавейки. Некоторые матера предпочитают для этой цели использовать резиновый уплотнитель.
5. На верхнюю часть оси с помощью нескольких шурупов с гайками фиксируют флажок. Чтобы флажок располагался горизонтально, его нужно сбалансировать таким образом, чтобы его вес справа и слева от места крепления был примерно одинаковый.
6. Затем нужно смазать подшипник солидолом, чтобы облегчить движение оси, и собрать все части флюгера воедино.

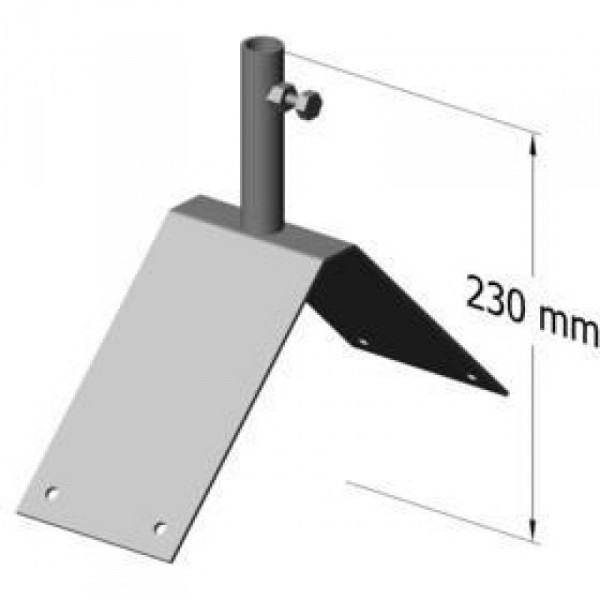

Стандартное коньковое крепление для ветряка

Если вы продвинутый умелец, то можно усложнить конструкцию флюгера с помощью вертикальных пропеллеров, приводящих фигуры на флажке в движение. Чтобы добавить объема флюгеру, можно использовать чеканку, ведь сталь достаточно мягкий материал, чтобы сделать ее поверхность рельефной.

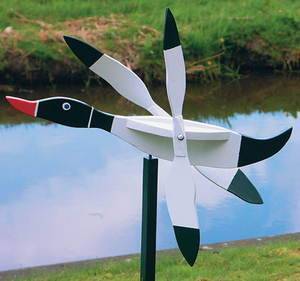

Самодельный ветряк в виде летящей утки из дерева

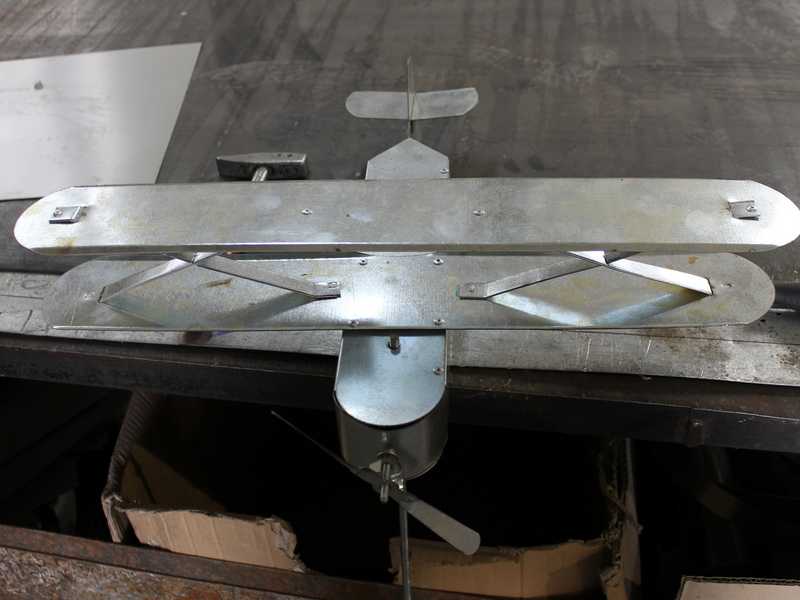

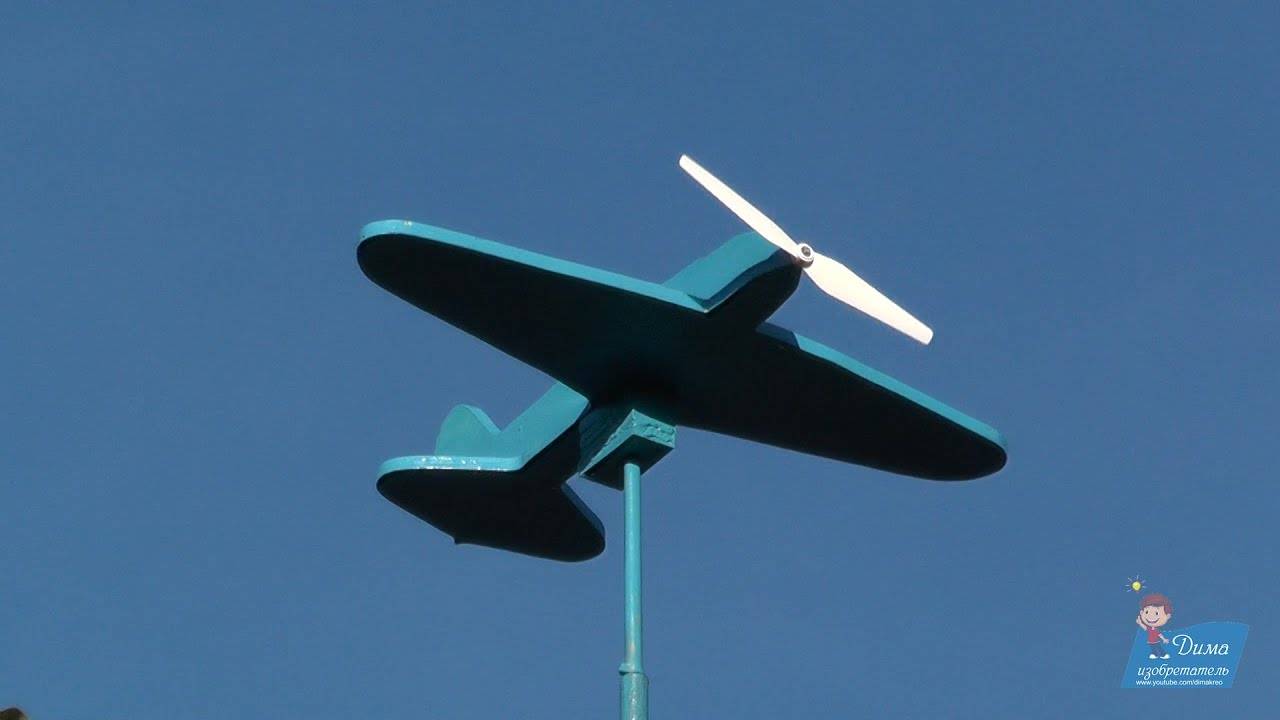

Ветряк в виде самолета, сделанный своими руками

После того как вы смастерили флюгер, остается только закрепить его на поверхности крыши. Проще всего это сделать с помощью металлических уголков или пластин. Главное, не нарушить гидроизоляцию крыши, чтобы не допустить протечек.

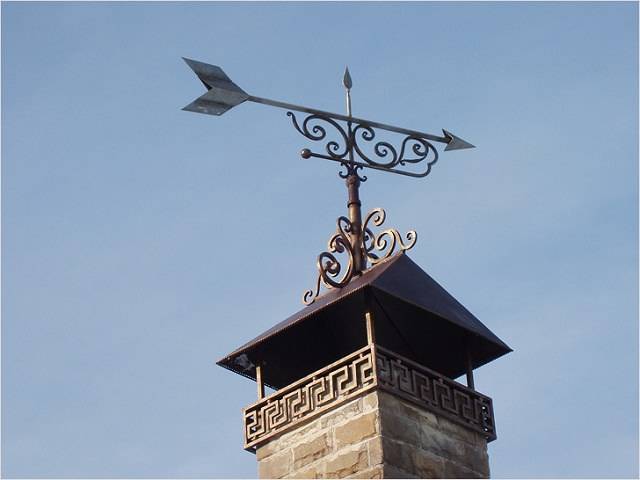

Если установить его на конек или трубу дымохода, можно неприятных последствий избежать. Учтите, если выполнить установку некачественно, механизм будет резонировать и создавать шум, отпугивающий птиц, но раздражающий окружающих.

Металлическое изделие своими руками

Прежде чем узнать, как сделать флюгер своими руками, нужно оценить свои силы. Конструкция из металла — наиболее сложная, но она же и сама добротная.

Прежде чем приступить к работе, следует подготовить шаблон готовой фигуры или подготовить эскиз. Трафареты лучше всего делать на основе картона. Их потом будет легче перенести на металл.

Потребуется сделать чертеж стрелки и поворотной части конструкции, с помощью их будет показываться направление воздуха. На чертеже следует прописать все — параметры стрелки, узла поворота и не только.

Для работы будут нужны такие материалы:

• лист металла до 2 мм в толщину;
• проволока;
• металлические трубки разных параметров и одна профильная;
• шар из металла (его диаметр должен быть равен 80 мм);
• подшипниковый шар с диаметром 15 мм;
• металлопрокат круглой формы на 12 мм;
• железная пластинка.

Для работы требуются специальные инструменты. Нельзя забывать и о средствах личной защиты. Подготовить нужно следующее:

• сварочный аппарат;
• углошлифовальную машину;
• болгарку;
• электрический лобзик;
• напильник дрель со сверлами по металлу;
• зубило и молоток;
• очки, перчатки и специальный костюм для защиты;
• щиток.

Производство элементов по отдельности

Сначала на лист металла нужно нанести шаблон фигурки, которую потребуется вырезать по созданному контуру. Потом он прикрепляется к верстаку и закрепляется с помощью струбцин, чтобы при резке он не двигался. Шаблон по контуру режется лобзиком, затем заусенцы убирают болгаркой, оснащенной шлифовальным кругом. Доступ к отдаленным обеспечивается благодаря тонкому напильнику. Мелкие декоративные элементы изготавливаются с помощью дрели, проволоки и других вещей.

Стрелка для определения направления воздуха тоже вырезается с помощью лобзика по контуру, нанесенному на лист металла. Стрелку делают не полностью сразу, а только оперение и указательный элемент. Эти части привариваются к профильным трубам, причем оперение к одному прутку, указатель же — ко второму. Хорошо нужно зачистить сварочные стыки.

Следующая часть работы — производство поворотного узла. Нужен стальной шар, на нем выполняется сверлом делается отверстие. Крышка должна быть присоединена сварочным аппаратом к отрезку трубки нужного размера. Чтобы стрелочные трубки плотно примыкали к шару, с обеих противоположных сторон делаются незначительные углубления. К ним приваривают два конца стрелы, потом к шару нужно присоединить стержень на основе профильной трубки и частично круглую трубку.

Как правильно закрепить

Когда готова часть стрелы с возможностью поворота, можно зафиксировать фигурку флюгера на шарике из металла. Для плотной стыковки основания с шаром, ее не целиком вырезают как полукруг и сварочным способом присоединяют к шару. Обязательно нужно следить, чтобы между стрелкой и поворотом был соблюден угол в 90 градусов. Ту или иную фигуру устанавливают на оси таким образом, чтобы имелся противовес с двух сторон.

Для свободного движения флюгера подготавливается опорный стержень. С этой целью в медную трубу помещается круглый прутик, затем элементы свариваются между собой. Подшипниковый шарик вставляется в широкую трубу и обрабатывается смазкой. Туда же ставится и медная труба. Готовую конструкцию осталось покрасить и поставить на крыше.

Несколько вариантов для самостоятельного изготовления

Кроме основательных конструкций из металла или покупной продукции промышленного изготовления, существует разнообразие других вариантов, которые можно сделать своими руками. Указатель ветра можно собрать из лазерных дисков для записи музыки, бутылок из пластика, бумажных стаканчиков, картона. Хорошо смотрится флюгер из дерева.

Не все из них подойдут на самое видное место крыши дома в элитном районе, но для установки на кровлю садового домика, в качестве декора ворот или детской постройки сгодятся.

Флюгер из пластиковых бутылок

Заняться изготовлением указателя ветра из накопившихся бутылок можно с детьми, устроив им мастер-класс.

Для работы понадобятся:

• канцелярский нож;
• фломастер;
• картон;
• проволока;
• гвоздь;
• брусок из дерева;
• бутылки с крышками – 2 шт.;
• выкройки.

Делаем флюгер-самолет:

1. Предварительно замоченные с вечера пластиковые бутылки очищаем от этикеток, моем и вытираем насухо.
2. Обрисовываем фломастером выкройку на поверхности пластика для пропеллера и крыльев, вырезаем.
3. Посередине крышки и в пропеллере делаем отверстия и соединяем детали между собой гвоздем. Для усиления конструкции гвоздь можно накалить и вплавить в пробку.
4. По размеру крыльев делаем в бутылках прорези канцелярским ножом и соединяем крылья и фюзеляж.
5. В горлышко бутылки нужно вставить металлическую проволоку, которая будет играть роль центральной оси.
6. Прикручиваем пробку с пропеллером. Раскрашиваем влагостойкими красками и устанавливаем.

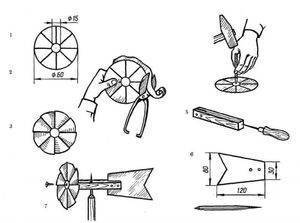

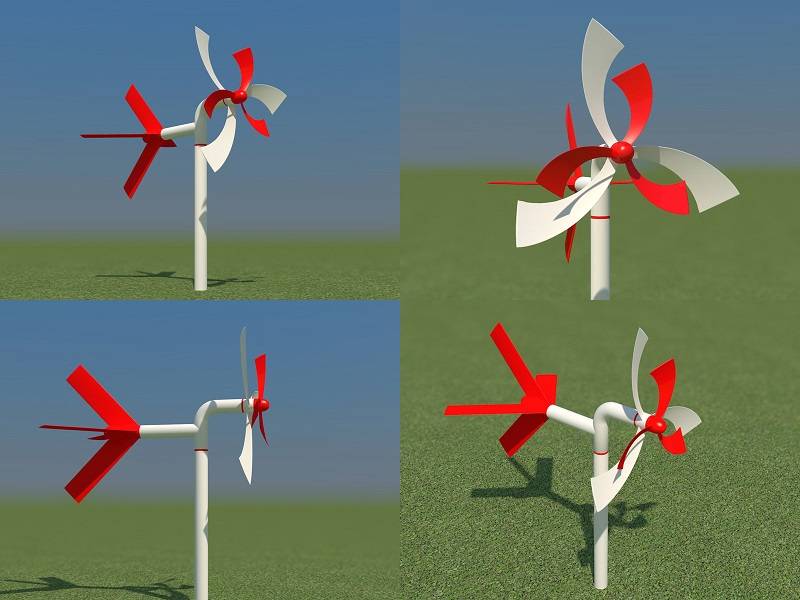

Кроме варианта с самолетом, можно сделать ветрячок-ротор. Его мастерят из 1 бутылки, вырезая по бокам лопасти и ставя ее вертикально на ось. Или используют 4 пластиковых емкости, располагают их в горизонтальной плоскости по углом 90°.

Флюгер из бумаги

Флюгер из бумаги больше является яркой игрушкой, чем механизмом. Но его изготовление совместно с ребенком может стать интересным и познавательным занятием.

Для этого понадобится:

• стаканчик с крышкой из пластика;
• картон или плотная цветная бумага;
• палочка из дерева или карандаш с ластиком на конце;
• пластиковая соломинка;
• булавка английская или иголка.

Изготавливаем стрелку:

1. Вырезаем наконечник стрелы из бумаги или картона в форме треугольника со сторонами 4-5 см.
2. Оперение можем сделать другого цвета, его размер чуть больше 7-8 см в длину.
3. Соломинку из пластика подрезаем с каждой стороны по 1-1,5 см. Вставляем наконечник и оперение в прорези. Фиксируем клеем.

Делаем корпус конструкции флюгера:

1. Стаканчик из бумаги или пластика утяжеляем с помощью песка или гальки. Сверху закрываем и приклеиваем крышку, чтобы она выдержала вес утяжелителя.
2. После этого стаканчик переворачиваем и в дне проделываем отверстия по размеру карандаша.
3. Пластиковую стрелку протыкаем иголкой (английской булавкой) и устанавливаем в резинку карандаша, который помещаем в стаканчик.

Особенности флюгера с пропеллером

Механизм интересен тем, что по силе вращения винта можно визуально определить скорость ветра.

Сам самолет или цеппелин можно сделать из пластика или фанеры. Для исправной работы винт должен быть жестким и выполненным из металла. Его лопасти нужно подогнуть по продольной оси в разные стороны.

Если флажок сделан из металла, к нему нетрудно приварить или припаять небольшой штырь с резьбой на конце для установки пропеллера и закрепления его гайкой с шайбой.
