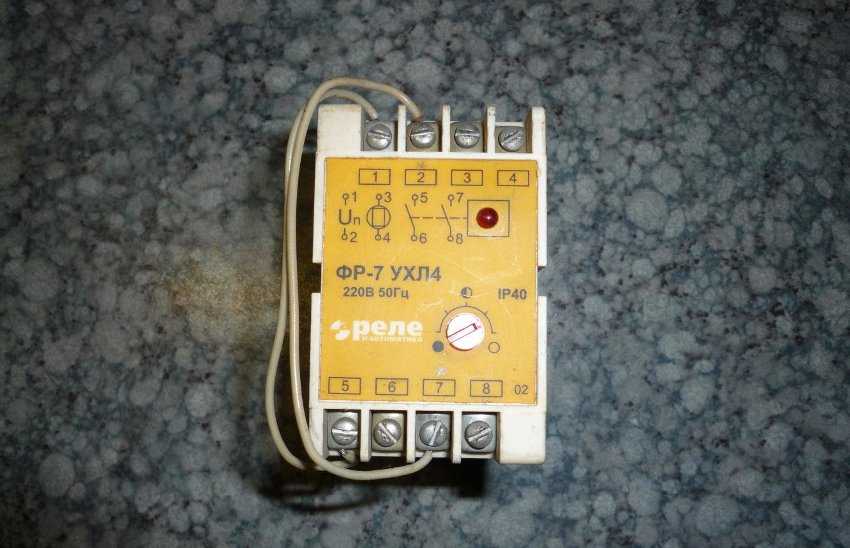

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е
Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.
Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.
Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности.
Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.
Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.
Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.
Пошаговая инструкция по монтажу
Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.
Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.
На сегодняшний день существуют различные варианты изготовления, а именно:
- с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
- уличный либо комнатный вариант использования (зависит от класса защиты IP);
- фотоэлемент встроенный либо внешний.
В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.
Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:
Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.
Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.
Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.
Похожие материалы:
- Схема подключения прожектора к фотореле и датчику движения
- Способы соединения проводов в распределительной коробке
- Как заменить электропроводку в квартире
Применение, плюсы и минусы использования
Область применения у подобных приборов довольно широкая, чаще всего они используются в следующих целях:
- Автоматическое включение уличного света в наиболее темных местах.
- Осуществление подсветки фасадов различных построек.
- Освещение дачных участков в вечернее и ночное время.
- Увеличение зоны видимости систем видеонаблюдения в позднее время или в затемненных местах.
- Проведения освещения во дворы жилых районов.
Использование фотореле в последнее время становится все более популярным, и подобные системы постепенно получают все более широкое распространение, это обусловлено следующими значимыми преимуществами:
- Самостоятельное включение и возможность ручного регулирования параметров данного процесса, является выгодным в финансовом плане, поскольку позволяет осуществлять экономию при оплате счетов за расходуемую электроэнергию.
- Существуют некоторые разновидности подобных приспособлений, например, обладающие встроенным в конструкцию фотоэлементом, которые отличаются довольно простой схемой установки и подключения. Это позволяет самостоятельно организовывать монтаж устройства без привлечения к этому процессу квалифицированных специалистов.
- Некоторые модели снабжены таймерами, это увеличивает их стоимость, но позволяет осуществлять значительную экономию в ходе эксплуатации, поскольку индивидуальный режим позволяет автоматически включать освещения только в те моменты, когда в этом есть необходимость.
- Автоматическое выполнение прибором всех необходимых действий. При этом, ряд более сложных современных моделей позволяет запускать освещения только в случае, если устройство фиксирует какие-либо движения. Это происходит благодаря наличию в конструкции специальных датчиков.
- Повышение уровня безопасности, поскольку автоматически включенное освещение создает иллюзию присутствия людей и способно отпугнуть злоумышленников.
Какими-либо существенными недостатками подобные приспособления не обладают, если не считать тот факт, что они потребуют некоторых расходов. Однако, учитывая все преимущества и удобство подобных систем, этот минус является незначительным, а фотореле своей работой компенсирует все траты.
Технические характеристики
В их перечень входят:
- номинальное напряжение;
- необходимая частота сети;
- коммутируемая цепь;
- сектор срабатывания;
- потребляемая мощность;
- подключаемый тип проводов (их диаметр);
- допустимые скачки напряжения (колебания сети);
- границы допустимых температур;
- уровень рабочей освещенности (регулируемый);
- размер прибора и вес;
Кроме основных характеристик, существуют и индивидуальные особенности каждого устройства.
Представляем таблицу с указанием данных, отличающих одну версию от другой:
ФР 2э обладает расширенным функционалом | ||||
ФР 3 смешанный тип, рабочее напряжение 220 вольт | ||||
ФР 7 работает при температуре – минус 100 градусов по Цельсию | ||||
ФР 7н имеет модель 7, корпус – Н | ||||
ФР 7е используется только в электрощите | ||||
ФР 7э в комплект входит регулируемый датчик | ||||
ФР 9м не подходит для ламп высокой мощности | ||||
ФР 10т идет в комплекте для внутреннего и наружного освещения | ||||
ФР 75а имеет широкий круг применения для разных типов освещения | ||||
TW 1 обладает сигнализацией | ||||
IEK ФР 601 выдерживает нагрузку до 2200 Вт | ||||
ФР 602 используется при однофазном типе подключения до 230 В/50 Гц | ||||
ФР 606 может комбинироваться с датчиками движения и таймером | ||||
ФРЛ 01 имеет несколько уровней защиты | ||||
ФРЛ 02 потребляет мало электроэнергии, надежен в эксплуатации | ||||
ФРЛ 03 имеет три уровня работы | ||||
ФРП 1 имеет 4 транзистора | ||||
ФР 2 имеет малые габариты в сравнении с аналогичными образцами | ||||
ЛРХ 02 распространенный тип, имеет 2 режима работы | ||||
AZ 112 автомат высокой чувствительности | ||||
Люкс 2 надежный и качественный элемент | ||||
ИЭК обладает высокими техническими характеристиками | ||||
АВВ высокое качество и надежность | ||||
АС 3 имеет переключатель и три режима работы | ||||
LPX 03 обладает высокими техническими данными | ||||

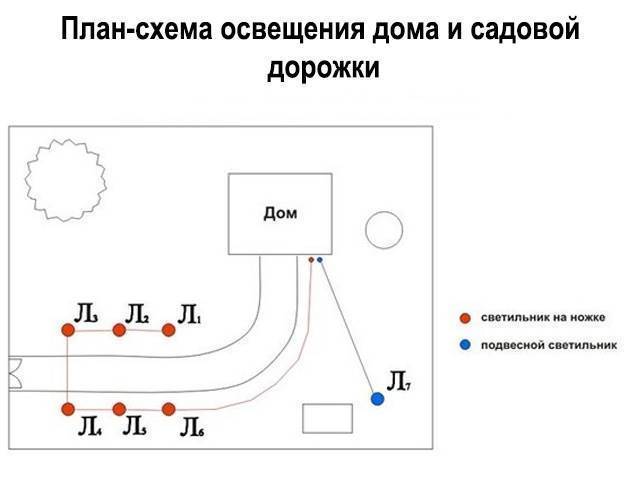

Монтаж наружного освещения загородного участка
Наружная подсветка загородного участка обычно представляет ряд отдельных структур, имеющих различное назначение. Можно выделить наиболее распространенные типовые зоны освещения:
- детские площадки;
- дорожки для людей, подъездные пути транспорта;
- дежурное освещение;
- охранный комплекс наружного освещения по периметру вдоль забора;
- входные точки на территорию участка — ворота, калитки;
- места легкой доступности на территорию (удаленные точки участка, близко стоящие к забору деревья);
- декоративно-художественное освещение (подсветка фасадов, фонтанов).
Очевидно, что каждая из этих зон требует своего режима наружного освещения. При этом обязательно включение и отключение этих комплексов раздельно в ручном режиме, желательно — из разных точек. Для создания автоматического режима понадобится подключение фотоэлементов — свет включается с наступлением темноты и горит всю ночь. Дополнительно возможно использование датчиков движения или таймеров.
Высокотехнологичный таймер может обеспечить программирование работы наружного освещения на любой срок, вплоть до года, включать или отключать группы светильников. Для уменьшения расходов можно предусмотреть двухканальную работу таймеров — первая группа управляет минимальной подсветкой периметра, другая — всем остальным светом участка, возможна совместная работа двух каналов вечером с последующим отключением всех светильников, кроме дежурного освещения.
Определив количество цепей освещения, можно подсчитать необходимое количество светильников для каждой линии, а исходя из этих параметров — силу тока и мощность каждой цепи. Далее выбирается рабочее сечение кабеля (удобно использовать пятижильный проводник), осуществляется его прокладка с необходимыми ответвлениями. Обычно производят подземную прокладку бронированным кабелем с глубиной залегания около 70 см.
Над кабелем по всей протяженности нужно проложить сигнальный шнур с глубиной залегания 20 см.
В помещении устанавливается щит внешнего света, и производятся требуемые подключения и запитка от электрической сети. Обязательно наличие систем автоматического защитного отключения каждой линии. Цепи со щитом должны подсоединяться к главной схеме уравнивания потенциалов.
Основное, что надо учитывать при организации комплексной системы наружного освещения, — все работы должны проводиться согласно грамотному проекту, включающему схемы подключения, характеристики всех составных частей цепи (кабели, светильники, пакетники, электрическая арматура) и их спецификация.
Основные виды
Датчики света могут сопрягаться с другими устройствами автоматики. Это существенно расширяется функциональные возможности моделей и делает их более востребованными у потребителей. Выделяют устройства с:
- Таймером. Такие модели позволяют не только отрегулировать уровень освещенности, при котором они срабатывают, но и установить временные рамки. В таком случае фотореле будет срабатывать в установленном пользователем временном интервале;
- Датчиком движения. Оптимальный вариант для оптимизации расходов. Такие устройства монтируются вблизи пешеходных дорожек и на придомовой территории, по которой периодически перемещаются люди либо движется транспорт. Датчик дневного света срабатывает, если в зоне действия оказывается крупный объект. Как следствие, в темное время суток в месте расположения прибора будет всегда темно, но как только на площадку заедет автомобиль или залетит птица, устройство сработает, и освещение включится;
- Программируемыми настройками. Подобные устройства имеют самое сложное техническое оснащение. Они позволяют выполнить настройку режима работы в различных временных интервалах. Возможно регулирование не только в пределах суток, но и недель, месяцев или определенного сезона. Они также срабатывают при наличии движения в выбранной зоне.
В зависимости от исполнения датчики могут быть:
- Инфракрасными. Прибор срабатывает при попадании в зону действия объекта, нагретого до определенной температуры. Они комплектуются инфракрасными детекторами. В процессе эксплуатации могут возникнуть трудности, если в зоне действия устройства окажется домашнее животное;
Акустическими. Такие устройства реагируют на звук. Для включения прибора должен раздаться громкий звук или скрип; - Микроволновыми. Устройства относятся к датчикам активного типа. В процессе эксплуатации они формируют волны в определенном микроволновом диапазоне, а затем принимают их обратно. При наличии разницы происходит замыкание/размыкание цепи с последующим включением/выключением устройства;
- Ультразвуковыми. По принципу своей работы они сопоставимы с моделями микроволнового типа. Однако делая выбор в пользу подобного варианта следует помнить, что они могут оказывать некоторое влияние на домашних животных наличие ультразвука способно повлиять на их поведение;
- Комбинированными. Некоторые модели реагируют сразу на несколько воздействующих факторов. По уровню надежности они существенно превосходят все перечисленные выше разновидности, но при этом обходятся намного дороже.
К реле нового поколения относятся астрономические датчики. Они позволяют проконтролировать работу осветительных приборов, но работают по другому принципу. В состав таких устройств входит микрокомпьютер, которые позволяет настроить работу прибора в зависимости от его места установки. При настройке прибора вбиваются данные GPS конкретного населенного пункта. Подобные устройства автоматические определяют время включения ламп освещения. Это полностью исключает возможность ложного срабатывания, характерного для фотоэлементов. Кроме того, они способны сохранять работоспособность в любую погоду.
Выбор оптимального места расположения датчика уличного освещения
Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:
- если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
- источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
- желательно максимально исключить попадание света от автомобильных фар.
Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.
Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.
Место установки фотореле выбирается с учётом ряда правил.На заметку! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.
Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Подключение и последующая настройка датчика
Большинство современных устройств позволяют выбрать чувствительность прибора и определиться с порогом срабатывания. Как правило, регулировку производители светового датчика располагают в нижней части реле.
Настройку датчика света светочувствительности проводя в темное время суток. Дождавшись времени, когда прибор должен начать срабатывать, чтобы подключить искусственное освещение. Найдя на нижней части датчика диск, регулирующий свет, начинают его крутить, добиваясь срабатывание прибора.
Чаще всего производитель на корпусе указывает знак минус, то вращая в данном направлении чувствительность датчика снижается. Прибор будет срабатывать только в полной темноте. Если такой вариант не подходит, диск следует вращать в противоположную сторону. Это позволит добиться повышения чувствительности.
Кроме регулировки самого фотореле, следует провести настройку сопряженных с ним устройств. В таком случае вся система будет работать должным образом.
Порядок подключения
Производители светочувствительного оборудования не пользуются общим стандартом конструирования, поэтому небольшие отличия можно найти не только в самих устройствах, но и в схемах их подключения. Тем не менее, общие принципы одинаковы, поэтому мы рассмотрим две типовые схемы – для устройств с выносным и встроенным фотоэлементом.

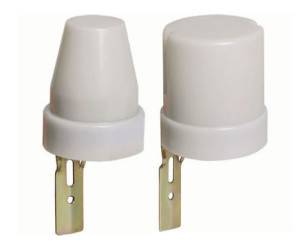

Установка фотореле со встроенным датчиком:
- Это простые устройства типа all-in-box, для подключения которых в цепь нужно правильно подключиться к трём выводам. Два из них – это фаза, а один – ноль. Защитные провода, как правило, не используются в этих приборах.
- Перед началом установки нужно снять напряжение с того участка цепи, в который встраивается фотореле.
- Фазные выводы обозначаются символом L (некоторые производители используют другую букву) и цифрами 1 и 2. К первой фазе нужно подсоединить провод питания, идущий от распределительного щита.
- На вторую фазу «сажается» система освещения, работу которой должно контролировать реле.
- Нулевой провод, соответственно, подсоединяется к выводу с нейтральным обозначением – N. Подключение этого контакта обязательно для правильной работы фотоэлемента.
- После изоляции мест соединения можно подавать на цепь напряжение, проверять работу прибора.

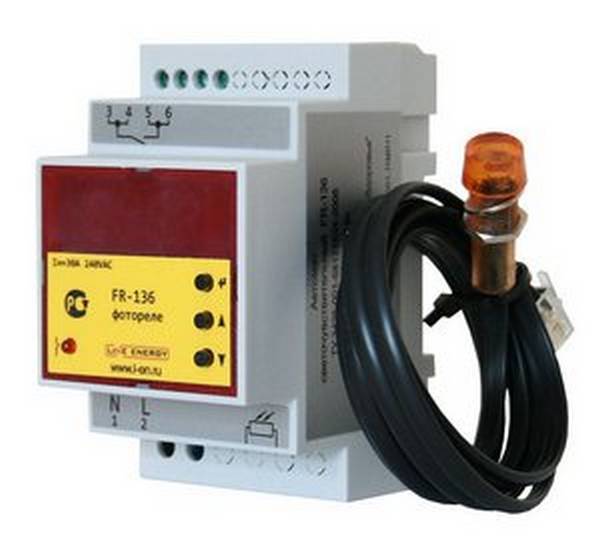

Ввиду раздельного расположения компонентов схема включения реле с выносным датчиком чуть сложнее:
- Сначала к основному силовому блоку подключаются провода питания. Данная процедура аналогична той, что описана выше, однако можно столкнуться с одним нюансом. Дело в том, что переключатели с выносным фотоэлементом часто поддерживают возможность контроля нескольких осветительных групп. По этой причине от них выходят не 2, а 4 и больше фазных выводов. Если такое устройство приобретено для контроля одной группы освещения, то нужно воспользоваться только одной парой фазных выводов: один провод – для входного тока, другой – для питания приборов.
- После подключения силового блока к сети нужно подсоединить к нему датчик. Маркировка двух соответствующих выводов сильно различается у производителей, но, как правило, эти парные контакты обозначают пиктограммой датчика.
- После подключения датчика, потребителей и источника тока можно проводить тест работоспособности под напряжением.
Если в схеме фотореле используется не только фотоэлемент, но и датчик движения или таймер, то все эти компоненты устанавливаются последовательно. Так, фазный провод питания проходит через фотореле, датчик движения, таймер, а после этого попадает на лампу.
Схема подключения
Теперь поговорим о том, как установить фотореле правильно. Подключить этот элемент может оказаться сложно по ряду причин. Например, электрическая схема размещения осветительных приборов не предусматривает этого, к элементам управления ограничен доступ либо же имеются довольно жесткие требования активации светильников. План подключения фотореле к светодиодному прожектору будет зависеть от особенностей техники, что будет использоваться. Часто она вообще изображается на самом решении.
Стоит отметить, что в техпаспорте всегда можно найти подробную инструкцию. Если она по каким-либо причинам отсутствует или неясна, рассмотрим следующий план подключения. Фотореле получает несколько проводов. Их цвет может быть различным, но обычно они имеют синий, коричневый и красный расцветки. Также они часто имеют буквенные значения: N – нулевой кабель, L – фазный кабель, Load – нагрузочный кабель. Устройство обычно подпитывается при помощи синего провода.
Этот кабель следует подключить к нулю в распределительной коробке, как и нагрузку к лампочке освещения. Фазный кабель подводится к вводу соответствующего типа. Провод красного цвета уходит на фазу, откуда ток идет к осветительному фонарю. Если мощность лампочек, что подсоединяются к фотореле, будет выше показателя его мощности, то нагрузка идет через магнитный пускатель либо контактор, который имеет некое значение мощности.
Таким образом, по аналогии подключается нуль. Нагрузка идет к нужным выводам нуля и фазы. Подобное фотореле предназначается для управления лампочкой. Для регулирования работы более чем одной лампы, их следует соединить в цепь параллельного типа и подключить, как говорилось ранее. Если говорить о подключении фотореле с заземлительными клеммами, то у них будет схема подключения, описанная ранее, но разница состоит в том, что здесь будут добавлены провода заземления.
Принцип функционирования
Как уже было описано ранее, фотореле работает благодаря встроенному датчику. Различают несколько видов фотоэлемента для включения света:
- Фоторезистор – замеряет значение своего сопротивления свету, при определённых значениях активирует свет или отключает его.
- Фототранзистор – активирует уличное освещение при попадании солнечных лучей на электросигнал.
- Фототиристор – при любом контакте со светом выполняет подключение фотореле к постоянному току, активируя уличное освещение.
- Фотосимистор – активирует или отключает уличный свет, используя данные гармоники сигнала, которая может быть разной, в зависимости от уровня освещённости. Этот тип фотоэлемента взаимодействует с внутренней схемой устройства.
- Фотодиод – при контакте со светом он передаёт специальный сигнал на датчик, пропорциональный уровню уличного освещения.
Усвоив вышеописанную информацию можно понять, как подключить датчик света своими руками. Для этого не нужны специальные навыки или профессиональное обучение. Хватит понимания нюансов процесса функционирования и знание алгоритма подключения.

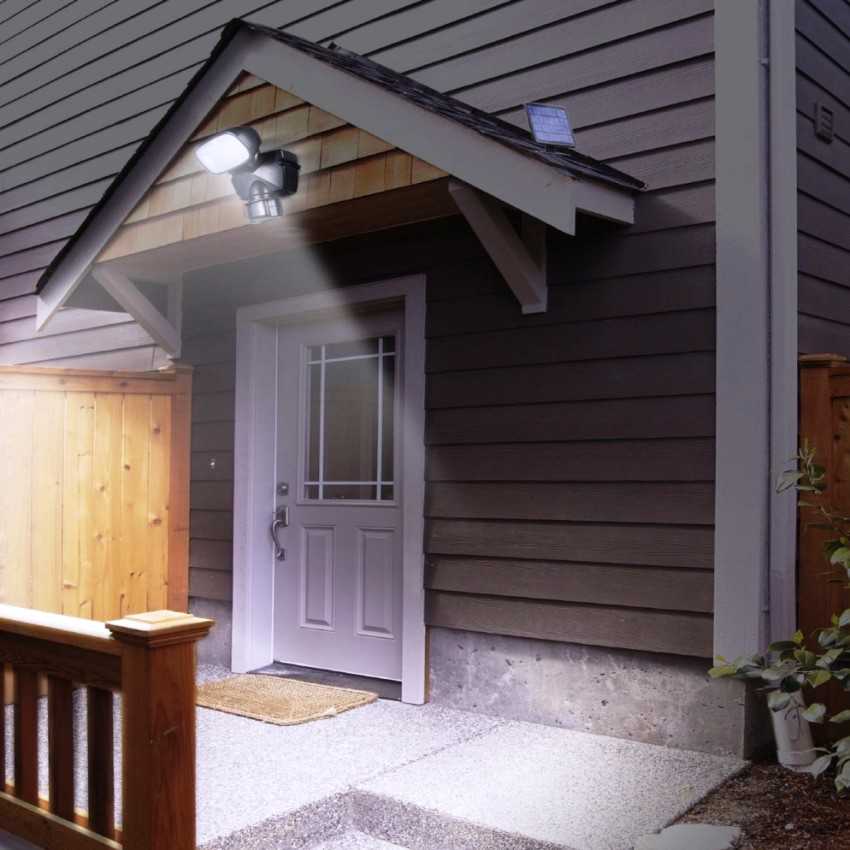

Установленный прибор Источник remoo.ru
