Заливка фундамента под баню своими руками

Проведение земляных работ

После окончания подготовительного этапа необходимо будет приступить к разметке фундамента и проведению земляных работ. При этом стоит помнить, что его минимальная глубина должна быть больше 0,5 м. Кроме того, стоит приплюсовать к этому показателю глубину промерзания почвы и выполнить фундамент глубже этой точки на 20 см.

Наиболее распространенными параметрами конструкции бани являются размеры 6×4 м. Если вы заранее узнали, сколько стоит залить фундамент под баню 6х4, вам нужно будет позаботиться о том, чтобы подготовить участок для проезда по нему бетономешалки с готовым бетоном. Для этого придётся разобрать часть забора и, скорее всего, удалить часть зелёных насаждений, высаженных на нём. Также стоит снять плодородный слой почвы с тех мест, где будут рыться траншеи, и использовать его для повышения плодородности почвы на других частях участка.

Что касается непосредственно проведения земляных работ, то они начинаются с разметки участка, отведённого под баню. Для этого нужно будет запастись рулеткой, строительным треугольником, разметочным шнуром, строительным уровнем, а также колышками и столбиками.

Сначала в угол будущей бани вбивается колышек. Далее с помощью треугольника определяются осевые сопряжённых стен. Потом колышками отмечается ещё 2 угла. Для этого используется шнур, который протягивается на длину и ширину здания с таким расчетом, чтобы он шёл параллельно сторонам выстроенного треугольника.

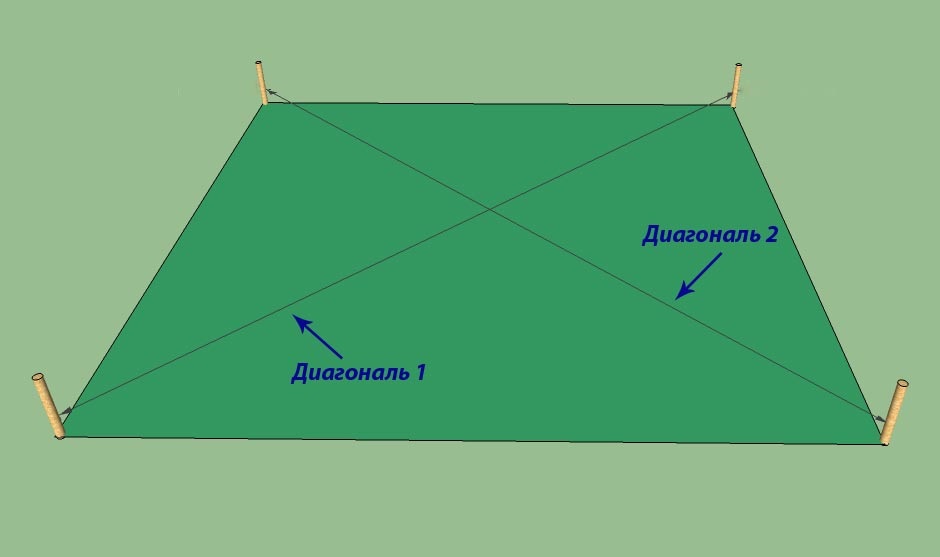

На втором этапе нужно будет аналогичным образом определить чётвёртый угол будущей бани. Он также помечается колышком. После этого вбиваются столбики на расстоянии 1 м от кольев, отмечающих углы дома. На верхнем конце столбиков при этом должны быть вбиты гвоздики так, чтобы шнур проходил точно над кольями, помещёнными в углах здания.

Аналогичным образом размечается фундамент по внутренние стены бани и её печь. При этом точность данной процедуры должна контролироваться с помощью уровня и треугольника.

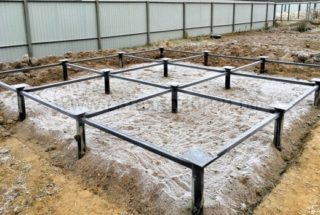

Столбчатый фундамент

Столбчатый фундамент

Если вы решили построить деревянную баню и грунт позволяет, то можно сделать столбчатый фундамент, который позволит существенно сэкономить деньги на этом этапе строительства.

Материал для столбчатого основания бани может быть разным: кирпичные столбики, бревна, трубы из стали или асбеста, заполненные бетоном.

Именно последний вариант, пользующийся наибольшей популярностью, мы и рассмотрим.

Как залить столбчатый фундамент

Шаг 1. В намеченных углах бурят при помощи садового бура полутораметровый тоннель, диаметр которого обычно на 5-10 см больше диаметра асбестовой трубы, подготовленной для монтажа фундамента.

Шаг 2. В скважины вставляют трубы, которые должны возвышаться над поверхностью земли на 0,4 м. Чаще всего применяют изделия диаметром в 200 мм.

Шаг 3. Выравнивают трубы, ориентируясь по ватерпасу.

Шаг 4. Выполняют обратную засыпку грунта вокруг труб. В процессе отсыпки землю утрамбовывают.

Шаг 5. Внутрь трубы заливают цементный раствор приблизительно на полметра. На цементе не стоит экономить.

Шаг 6. Немного приподнимают трубу в скважине, чтобы дать цементу возможность стечь немного на дно лунки.

Шаг 7. Продолжают заливать цемент, оставив незаполненными 15 см верха трубы.

Столбчатый фундамент

Шаг 8. Пока цемент в трубе не застыл, в него погружают арматурный прут.

Шаг 9. Теперь можно залить цемент до краев труб.

Столбчатый фундамент

Шаг 10. Между столбами делают кирпичную кладку шириной в половину кирпича.

Шаг 11. Получившееся основание выравнивают цементом и закрывают рубероидом.

Простой и прочный фундамент для деревянной бани готов.

Ленточный фундамент

Ленточный фундамент, схема

Для сооружения такого основания потребуется затратить больше трудовых и материальных ресурсов. Зато оно более универсальное. Да и принцип его возведения достаточно пост.

Шаг 1. В пределах разметки выкапывают траншеи под стороны фундамента. Глубина канав зависит от нагрузки на фундамент, вида почв и глубины промерзания грунта. Обычно дно канавы проходит на 0,2 м ниже точки промерзания почвы. Траншеи должны быть на 10-20 см шире стен фундамента. В обсыпающихся грунтах канавы имеют вид перевернутой трапеции. По окончании копки необходимо выровнять и утрамбовать дно, убрать из него обвалившийся грунт

Мелкозаглубленный ленточный фундамент — траншея

Шаг 2. В траншее делают подушку из песка и гравия. Сначала засыпают десятисантиметровый слой песка желательно мелкой фракции, потом его поливают водой и засыпают гравием, слоем также в 10 см. Процедуру повторяют до тех пор, пока не будет достигнута середина траншеи. Последний слой должен быть из песка.

Установка опалубки плитного фундамента

Армирующий каркас

Армирование ленточного фундамента

Сборка армирующего каркаса

Опалубка и армирование

Шаг 3. Подушку сверху обкладывают одним кирпичным слоем, который будет служить поддержкой для арматуры и исключит ее провисание.

Шаг 4. Устанавливают опалубку. На этом этапе необходимо позаботиться о выходе труб канализации. Для этого в опалубке делают входное и выходное отверстия и протягивают через них отрезок трубы.

Опалубка

Шаг 5. Готовят раствор цемента. Для этого сначала смешивают необходимое количество песка и сухого цемента, потом к этой смеси добавляют гравий и перемешивают. Добавляют воду.

Шаг 6. Внутрь опалубки выкладывают перпендикулярно друг другу арматурные прутья. Пересечения прутьев закрепляют не сваркой, а проволочной обвязкой. Это придаст прочность и, одновременно, гибкость будущему фундаменту. От края прутьев до арматуры должно быть не менее 50 мм.

Как вязать арматуру

Шаг 7. Теперь можно заливать цемент порциями. Высота каждого слоя, который тщательно выравнивают и трамбуют, не должна превышать 0,15 м.

Заливка

Заливку цемента лучше проводить в период без осадков. Еще неделю фундамент нужно будет каждые четыре часа поливать водой. Поддержание основания во влажном состоянии необходимо осуществлять еще 2-3 недели, накрыв его полиэтиленом. Опалубку убирают примерно через месяц. Но в некоторых случаях ее сохраняют для теплоизоляции фундамента.

Готовый фундамент под баню

Основание для бани готово. Для больших бань в часто сооружают столбчато-ленточный фундамент. В этом случае под внешние стены делают ленточное основание, а под внутренние – столбчатое.

Фундамент

Особенности подготовительных мероприятий

Строительство бани начинается с подготовки строительной площадки и разметки фундамента

При проведении подготовительных работ важно обеспечить горизонтальность участка. Вначале с него убирается вся растительность

Пни следует выкорчевать, а траву всю выкосить.

Как сделать разметку под фундамент бани? Ее необходимо осуществлять с помощью теодолита. Этот прибор позволит точно выровнять площадку и обеспечить прямые линии. По углам планируемого строения вбиваются колья, а между ними натягивается строительный шнур

Важное условие разметки – обеспечение точности формирования углов (они должны составлять точно 90). Шнур указывает на внешнюю границу будущей фундаментной заливки

Установка ленточного фундамента

Разметка местности

Монтаж ленточного фундамента имеет несколько существенных отличий от строительства столбчатого фундамента. Проявляются они уже на этапе разметки ленты на плоскости. В этом случае необходимо установить два шнура по наружному и внутреннему периметру. Расстояние между ними должно соответствовать ширине основания.

Разметка под ленточный фундамент

Для разметки можно использовать способ, описанный в технологии монтажа ленточного фундамента. Но прямоугольник с размерами 3х4 будет лишь вспомогательным. Нашей разметкой будут служить фигуры с размерами 2,8х3,8 и 3,2х4,2 соответственно. То есть ширина ленты, к примеру, будет равно 40 см.

Рытье траншеи

Ленточный фундамент монтируется не в отдельных углублениях, а в замкнутой траншее, которую необходимо изготовить по периметру стен бани 3х4 и под перегородкой, разделяющей парилку от других помещений. Извлекать грунт в этом случае можно не только своими руками, но и с использованием специальной строительной техники.

Ширина ленты рассчитывается аналогично расчету столбчатого основания

Следует принять во внимание, что бетон выдерживает нагрузку 2 кг на каждый сантиметр площади. Залегать ленточный фундамент должен на глубину, превышающую уровень промерзания на 15-20 см

Копаем траншею под ленточный фундамент

Обратите внимание, что ширина траншеи должна превышать ширину ленты на 200 мм. Это необходимо для установки щитовой опалубки, которую зачастую изготавливают самостоятельно или арендуют

На глинистых и суглинистых грунтах потребность в опалубке подземной части фундамента отпадает.

Особенности установки опалубки

Опалубка представляет собой щиты, сколоченные из обрезных досок толщиной 25 мм или листовых древесных материалов – фанеры и ОСП. Для удобства монтажа поперек прибивают заостренные колья с шагом 50 см. С их помощью щиты легко вбивать в грунт.

Опалубка для ленточного фундамента

Сохранить правильную геометрическую форму ленточного фундамента поможет дополнительная фиксация опалубки. Для этого применяют наружные распорки из обрезков досок, заглубляемые в грунт. Дополнительно можно соединить щиты друг с другом на равном расстоянии деревянными рейками. В подготовленную опалубку необходимо установить арматуру и можно заливать бетон.

Армирование опалубки

Предотвратить разрушение бетонного основания для бани 3х4 помогает установка армирующего пояса, представляющего собой стальной каркаса из арматуры. Для его изготовления прутья связывают вязальной проволокой, установив несколько штырей вертикально и пропустив между ними 4 или 6 рядов горизонтальных стержней. Укрепить углы помогает арматура Г-образной формы.

Армирование ленточного фундамента

Для изготовления армопояса можно связать отдельные продольные конструкции наверху, затем установить их в подготовленную траншею и там объединить Г-образными (на углах) и Т-образными (на стыках) вставками. По возможности, по длине необходимо устанавливать сплошные, не составные штыри.

Бетонирование ленты

В траншею с армопоясом можно заливать бетон. В идеале заполнение должно произойти за один прием. В противном случае, если придется заливать бетон частями, может произойти снижение прочностных характеристик основания бани. Получить большой объем смеси можно только в одном случае – при покупке его на ближайшем бетонном заводе.

Для экономии возможно изготовление бетона своими руками непосредственно на строительной площадке. В этом случае потребуются механические помощники – электрические бетономешалки. Даже при их использовании на работу может потребоваться полный световой день. Желательно привлечь к процессу дополнительные силы. Меньший фундамент для бани 3х3 своими руками изготовить будет быстрее.

После заливки бетона не стоит надолго оставлять ленточный фундамент без внимания. Поверхность его после схватывания покрывают толстой холстиной, которую периодически смачивают, не давая верхним слоям высохнуть раньше внутренних. Только через пару месяцев изготовленный фундамент для бани 3х4 своими руками будет готов к монтажу каркаса стен.

Выбираем арматуру и ее диаметр

Выбор арматуры — процедура, которую в любом случае придется произвести самостоятельно. Если бетон или иной материал можно приобрести в готовом виде, каркас ленты делается на месте, поэтому надо подобрать оптимальный вариант.

Существует два типа арматурного прутка:

• Традиционный металлический пруток с оребрением.
• Композитная арматура из стеклопластика или иного подобного материала.

Композитная арматура в 9 раз легче, чем металлическая. Кроме того, она дешевле приблизительно на 20%, что дает ей существенное преимущество. Но металлические прутки способны изгибаться, чего стеклопластик не допускает.

Кроме того, коэффициент сцепления стеклопластика с бетоном ниже, чем у металла. Если планируется сборка каркаса сварным способом, возможно использование только металлического типа.

Расход арматурного прутка для фундамента высок, поэтому возможность сэкономить рассматривается как большое преимущество. Если планируется сборка каркаса методом вязки, а изгибать прутки не требуется, оптимальным вариантом станет использование стеклопластикового прутка.

Для бани рекомендуемый диаметр — 10 мм, если строение крупное — 12 мм.

Виды фундамента для бани

Чтобы сделать добротный и долговечный фундамент под баню своими руками, достаточно иметь обычный набор бытовых инструментов, которые есть практически в каждом хозяйстве.

Минимальный комплект состоит из таких материалов и приспособлений:

• бетономешалка;
• рулетка, уровень;
• лопата, молоток, топор, ножовка;
• болгарка, сварочный аппарат, шуруповерт;
• маркер;
• саморезы;
• геотекстиль;
• песок, щебень, цемент.

Список может быть больше или меньше в зависимости от технологии обустройства основания для бани.

Ленточный

Ленточный фундамент для бани

Конструкция этого типа является наиболее популярной в частном строительстве. Сделать ее можно буквально в течение одного дня при условии, что она будет мелкозаглубленной. Обустройство заглубленной ленты потребует больше времени и сил, но в результате можно получить полноценный бетонный подвал.

Последовательность строительства:

1. Отрывка траншеи. Ширина делается с тем расчетом, чтобы было место для установки опалубки.
2. Засыпка песка. В зависимости от степени пучинистости толщина слоя делается 10-40 см. Материал хорошо смачивается, выравнивается и трамбуется.
3. Изготовление опалубки. Используется подручный материал или щитовой комплект фабричного производства.
4. Сборка стального каркаса. Если стыковка прутьев проводилась сваркой, то такие места зачищаются и окрашиваются.
5. Заливка бетона. Этот процесс выполняется непрерывно, чтобы исключить расслоение материала.

После заполнения формы бетону необходимо 28 суток, чтобы набрать прочность.

Столбчатый

Столбчатый фундамент

Столбчатый фундамент выбирается, когда строительство ведется на твердом, непучинистом грунте. Этот вариант отлично подходит для возведения легких каркасных, деревянных зданий, бань из бруса и пеноблоков, срубов из бревна. Устройство столбчатого основания предельно простое — по периметру сооружения и под перегородками устанавливаются опоры.

Материалом изготовления могут быть:

• глиняные кирпичи, скрепленные цементным раствором;
• железобетонные фундаментные блоки;
• заполненные бетоном покрышки, выполняющие функции формы.

Пошаговый процесс монтажа:

1. Перенос проекции здания на землю. Определение точек установки опор.
2. Отрывка ям глубиной до 60 см. Удаление камней, корней, выравнивание дна и его уплотнение.
3. Обустройство песчаной подушки. Смачивание и трамбовка материала.
4. Установка столбов. Каждый способ предполагает использование своей технологии. Как правило, для связывания фрагментов используется цементный раствор, а для придания конструкциям жесткости — арматура.
5. Внешняя отделка опор. Данная процедура включает проведение гидроизоляцию и нанесение облицовочных материалов для придания конструкции эстетики.

После того как опоры обретут прочность, на них укладывается плита или ростверк.

Свайный

Свайное основание

Свайный фундамент является отличным решением при строительстве сауны на склонах и местности с неустойчивым грунтом. Длина изделий составляет до 450 см, но при необходимости их можно нарастить до 900 см. Это позволяет достичь твердого материала, в котором сваи будут держаться прочно, независимо от состояния погоды и времени года.

Существуют такие виды фундаментных свай:

• Забивные (вдавливаемые). Углубляются в грунт механическим молотом. Представляют собой железобетонные столбы с квадратным сечением и заостренным концом.
• Буронабивные. В заранее пробуренные скважины вставляются стальные или асбестоцементные трубы, которые затем нужно заливать бетоном.
• Винтовые. Наиболее эффективные и практичные изделия. Представляют собой полые железные трубы с лопастями на острие. После вкручивания в землю держатся в ней прочно и устойчиво.

Монолитный

Монолитная плита

Главная особенность монолитного основания заключается в том, что оно равномерно передает давление на грунт. Это позволяет вести строительство даже на вечной мерзлоте. Фундамент плиты под баню делается толщиной до 50 см в зависимости от расчетной вертикальной нагрузки. Преимущество такого решения заключаются в том, что отлитое основание представляет собой готовый черновой пол, на который можно сразу после застывания бетона укладывать керамическую плитку.

Поэтапный процесс строительства:

1. Перенос контура здания на местность.
2. Отрывка котлована, удаление из него корней деревьев.
3. Прокладка дна геотекстилем, засыпка подушкой из щебня и песка.
4. Установка теплоизоляционного слоя из пенопласта или минеральной ваты.
5. Монтаж арматурного каркаса.
6. Заливка формы бетонным раствором.

На протяжении 28 суток после заливки плиту нужно ежедневно смачивать, чтобы на ней не образовались трещины.

Глубина в зависимости от типа грунта

Прежде проведения технических работ по установке фундамента под баню, нужно провести геологическое изыскание.

В зависимости от выявления точного типа грунта, его несущих свойств, возможностей изменения количественных параметров в результате тектонических изменений, определяется наилучший материал для фундамента, а главное, высчитывается его глубина залегания. Правильный расчёт глубины залегания, в некоторых случаях, спасёт фундамент и стены бани от проседания, трещин, перекоса, деформации.

Мелкие и пылеватые песчаные грунты способствуют сильной усадке фундамента бани. Чтобы уменьшить или нивелировать этот процесс, глубина залегания фундамента может быть значительно увеличена. Вместо намечающихся 50 см глубины, целесообразно будет её увеличение до 70-100 см. С увеличением глубины залегания фундамента пропорционально растёт сопротивляемость сжатию. Данная величина в мелких песках примерно в два раза ниже, чем в крупных. Для того, чтобы восполнить недостающую несущую мощность, увеличивают глубину фундамента в два раза.

Гравелистые и крупные песчаные грунты являются довольно надёжными по несущим качествам. Песчаные грунты не пучинистые, поэтому вне зависимости от количества осадков в год, глубины промерзания, можно выбрать любой тип фундамента под баню. Крупные песчаные грунты дают незначительную усадку, по сравнению с мелкими. На них будет легко осуществима постройка мелкозаглублённого фундамента, размером от 20 до 50 см.

Песчаный грунт не удерживает воду, а значит является лёгкой почвой. На ней можно возвести свайный или столбчатый фундамент. Глубина залегания столбов примерно 1,5 м.

Скальные грунты обладают лучшими несущими качествами из всех других типов грунтов. Они практически не дают усадку, выдерживая вес довольно масштабных конструкций. Скальные грунты не являются пучинистыми, так как не задерживают воду в порах. Глубина промерзания грунта при постройке фундамента не будет учитываться. В составе грунта нет избыточной влаги, поэтому они не будут расширятся вследствии преобразования воды в лёд. На скальных грунтах можно более экономично установить фундамент.

Скалистая местность выступает непоколебимым основанием для здания, поэтому там всегда возводятся мелкозаглублённые или незаглублённые фундаменты (менее 20 см).

Глинистые грунты, в отличие от большинства других, имеют мелкопористую структуру. Главным недостатком глинистых грунтов является их способность к процессу вспучивания. Близость грунтовых вод, обильное количество осадков способствуют быстрому скапливанию воды в порах грунта. С наступлением минусовой температуры, вода превращается в лёд. Плотность воды, после превращения в лёд, увеличивается, что ведёт к расширению объёма всей почвы. Изменения в объёме почвы оказывают дополнительную нагрузку на фундамент, провоцируя его деформацию, растрескивание, перекос, поднятие здания бани.

Расчёты по заглублению фундамента на глинистых почвах ведутся с учётом глубины промерзания. Строить фундамент нужно ниже уровня промерзания почвы, тогда нагрузки будут оказываться только на боковые стенки фундамента, исключается давление на основу фундамента. К примеру, глубина промерзания почвы равна 1,5 м, значит фундамент залегает на расстояние от 1,6 м. Высокий уровень грунтовых вод не позволит сделать необходимое углубление фундамента.

Основание фундамента на отступе не ниже, чем 0.5-1 м. Достаточное расстояние потребуется при капиллярном поднятии воды в грунтах и на случай непредвиденного повышения уровня воды вследствии сильных паводков или затяжных ливней. Для отвода лишней воды из грунта устраивают дренажную систему вокруг фундамента. Прорывают траншею в глубину обязательно больше, чем основание фундамента. Прокладывают фундамент по периметру трубой и выводят её в инсекционный колодец. Вода не будет скапливаться и замерзать в порах грунта, также проведётся автоматический слив лишней воды, в случае сильного поднятия уровня грунтовых вод.

При установке дренажной системы глубину фундамента можно изменять, учитывая несущие свойства грунта и не тектонические параметры, которые также важны для вычисления глубины фундамента под баню.

Какие камни для бани лучше? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А в этой статье рассказывается про металлические печи для бани.

Выбор конструкции

Поскольку стандартная баня не относится к категории тяжелых и ответственных сооружений, большинство строителей останавливают свой выбор на мелкозаглубленном ленточном фундаменте (МЗЛФ). Глубина нижней плоскости основания в этом случае составляет не более 0,5 м, а чаще всего именно 0,5 метра. Вариант с заглубленным фундаментом применяется в ситуации со слабыми грунтами либо в тех случаях, когда баня имеет два этажа и, соответственно, немалый вес. Находясь на этапе выбора глубины заложения фундамента можно воспользоваться СП 22.13330.2016 «Основания зданий и сооружений».

Несмотря на глубину заложения, каждое сооружение в той или иной степени испытывает влияние морозного пучения. Это явление возникает при замерзании грунтовых вод и увеличении, за счет этого, объема грунта под основанием. Как следствие, фундамент при этом может быть сдвинут, деформирован или частично разрушен. Есть несколько путей решения этой проблемы, которые должны быть учтены еще на этапе проектирования основания:

• Устройство дренажа (требуется только при высоком УГВ);

• Утепление фундамента и отмостки теплоизоляционными материалами.

• Песчаная подушка. При высоком уровне грунтовых вод и отсутствии дренажа, может сыграть отрицательную роль. В видео представленном ниже, автор говорит об этой проблеме, но не предполагает решение с помощью дренажной системы;

Более подробно каждый из способов будет рассмотрен в последующих главах.

По способу устройства ленточный фундамент для бани делят на четыре категории:

• Сборный. Ленты состоят из отдельных железобетонных блоков
• Монолитный. Самый распространенный способ, который взят за основу в этой статье
• Сборно-монолитный. Сочетает в себе элементы обеих категорий. Например, периметр основания выполняют монолитным способом, в то время как внутренние «ленты» выкладывают из ФБС.
• Ленточный фундамент из бутобетона. Выполняется путем добавления в бетонную смесь кирпичных обломков или камней фракции от 150 до 250 мм. Возможен вариант без армирования.

Устройство основания под деревянную баню

Для того чтобы здание, построенное своими руками, стояло долго и без разрушения решающее значение имеет правильная установка фундамента. Для любых оснований общими действиями является подготовка площадки и разметка. Поэтому нелишним будет при закладке банной подошвы изучить порядок работы.

1. Очистить площадку под фундамент бани.
2. Выбрать тип фундамента.
3. Под свайное основание выполнить разметку. Под ленточный по разметке выкопать траншею необходимых размеров.
4. Установить столбы, сваи, согласно разметке и проекту. Ленточный фундамент выполнить согласно технологии.
5. Для свайного основания выполнить верхнее жёсткое крепление и выставить ростверк по уровню. Ленточному фундаменту дать 28 дней на укрепление бетона.
6. Для свайных фундаментов сделать цоколь и отмостку. Для ленточных оснований выполнить гидроизоляцию и отмостку.

Очень большое значение имеет правильная разметка фундамента при помощи имеющихся своих подручных инструментов. Однако первым делом следует соорудить горизонтальную выровненную и по необходимым размерам подошву, будущее основание бани.

Разметка площадки

Необходимыми на этом этапе работы станут необходимое количество колышков, которые нужно забить в землю, обозначая контур фундамента. При этом следует иметь большой треугольник с прямым углом, шнур для натяжения по контуру и молоток с рулеткой.

Вбив первый колышек, на него надевается треугольник и его стороны покажут направление следующих колышков на нужном расстоянии. Вбив угловые направляющие, производится замер диагоналей получившегося четырёхугольника. Если две диагонали равны, значит, разметка фундамента под баню выполнена правильно и углы прямые.

В дальнейшем потребуется отступить на внешнюю сторону и провести параллельные линии, определив внешние углы и контур будущего фундамента под баню. Здесь также установить маркеры.

Установка конструкций

Как сделать фундамент для бани на свайном основании из асбоцементных труб, подробно описано в курсе обучающих программ. Обычный размер такой сваи изготавливается по глубине промерзания плюс верхнюю часть для связывания в 40 см и допуск на погружение ниже слоя промерзания на 20 см. Получается, что труба разрезается на отрезки глубина промерзания плюс 60см.

Диаметр трубы стандартный, 20см. Отверстие выполняется с помощью бурильной установки диаметром несколько большим, чтобы можно было опустить туда сваю с предварительно выполненной гидроизоляцией. На дно насыпается гравийно песчаная смесь. После этого конструкция фиксируется в грунте с помощью подбивки мелкой щебёнки. В полость заливают бетон примерно на полметра в высоту и трубу несколько приподнимают.

Бетон растекается по неплотностям в глубине и на него снова опускают трубу, чтобы она закрепилась в подушке. После этого постепенно трубы засыпают камнем, устанавливают арматуру и бетонируют. Получают вечный искусственный столб из камня, называемый сваей.

Намного проще устанавливаются готовые, отлитые на заводе четырёхгранные специальные сваи, которые в землю можно вбивать, а можно вкапывать. Столбы отливаются на месте, после углубления, в яме устанавливают временные цилиндры, которые можно сделать даже из рубероида, как трубы, их заливают бетонной смесью с армированием. По мере заливания и схватывания состава, «опалубку поднимают выше и продолжают заливку, одновременно изолируя и засыпая нижнюю часть. Такая конструкция для фундамента бани тоже называется столбчатой.

Выбираем участок

Огромную роль в строительстве играет выбор участка. К этому этапу нужно подходить ответственно, так как срок эксплуатации объекта во многом будет зависеть от того, на какой поверхности оно находится.

Участок должен быть относительно ровным. Никаких валунов, пней и прочего там быть не должно. Также вы должны заранее подсчитать ее размер. Что же касается нашего случая, мы придерживаемся размера 3х5. Но учтите, 3х3 метра должна иметь сама баня и 2х3 – предбанник.

Примите во внимание возможные оползни, просадки грунта, наклон и т.д. Идеальным решением будет песчаная почва, так как она не проседает, практически не двигается, благодаря чему можно сделать мелкозаглубленный фундамент

Если же проводить строительство вы собираетесь на глинистом или черноземном грунте, то глубину делайте не выше уровня промерзания почвы. Это примерно двадцать сантиметров. Не забудьте уложить песчаную подушку, что способна защитить от подвижек, которые наблюдаются в период морозного пучения.

Хорошо, если площадка имеет небольшой уклон, необходимый для стока талых и дождевых вод. Он может быть в любую сторону, исключение составляет только север.

Фундамент под баню 3 на 5 своими руками (чертежи и размеры)

Размеры возводимого основания всегда будут отличаться от габаритов самой постройки. Чтобы избежать типовых ошибок, возвести надежную конструкцию и оптимизировать затраты на строительство, надо корректно выполнить расчет.

Разработку чертежа начинают с прорисовывания эскиза

Внимание уделяется каждому элементу строения. При этом обязательно учитывают, что основание шире стен на 0,1 м

Этого достаточно, чтобы фундамент корректно воспринимал нагрузку.

При разработке чертежа и выборе размеров учитывают:

• Вес стен и других конструктивных элементов;
• Давления снега, характерное для конкретного региона;
• Ветровую нагрузку. Зависит от региона и времени года;
• Глубину промерзания земли. Зависит от региона. В зимнее время земля может вздуваться из-за промерзания грунтовых вод. Косвенными признаками пучинистости являются холмики земли или трещинки на асфальте;
• Уровень грунтовых вод. Может меняться в пределах одного участка;
• Перечисленные параметры суммируются для получения окончательного значения. При разработке чертежа также учитывают, что от стен бани до соседнего участка должно быть не менее 8м.

Столбчатая основа

Гораздо меньше времени потребуется, чтобы построить столбчатый фундамент для бани. Здесь тоже потребуется сделать чертеж, на основании которого определяется схема расположения опорных столбов и их количество. Точки опоры должны находиться на каждом из углов и в пересечениях стен, а также вдоль несущих конструкций через каждые метр-полтора. Здесь все будет зависеть от нагрузки, то есть от веса стен и крыши. Но даже под очень легкие постройки столбы не должны отстоять друг от друга дальше двух метров.

Инструкция по заливке столбчатого фундамента под баню:

1. Пробурить скважины под опоры. При этом диаметр бура лучше взять на 50-100 мм больше, чем размер набивной сваи.

2. На дно каждой скважины уложить крупный песок, пролить его и утрамбовать для получения подушки высотой в 30 см.

3. Залить основу бетоном на высоту около 15 см или засыпать щебнем – это будет подошва под опорную сваю.

4. Вставить в центр подготовленного основания под баню трубу из асбестоцемента. Опытные строители изготавливают самодельные формы из скатанного рубероида, но если вы к ним не относитесь – не рискуйте.

5. Засыпать трубу снаружи извлеченным грунтом, следя за тем, чтобы она сохраняла вертикальное положение. Для этого подойдет простой отвес или плотницкий уровень.

6. Внутрь получившейся формы постепенно залить бетон, оставив около 15 см трубы не заполненной.

7. Вставить в раствор металлические стержни арматуры. Под деревянную баню достаточно одного – с резьбой на конце. На него потом наденется опорный брус и зафиксируется гайкой.

8. Залить оставшуюся полость раствором до верха и установить плоский оголовок.

9. Дней через пять, когда смесь достаточно схватится, столбы можно нагружать, связывая их вместе и устанавливая на оголовья опорные брусья или металлические швеллеры.

В целях экономии средств при строительстве опорных столбов вместо заливки бетоном часто ограничиваются кладкой из кирпича или блоков. Это занимает гораздо больше времени, да и на глубине в 2 метра кладку правильно не построить. Бетон проще и надежнее.

Скважины под столбы должны пробуриваться на 30-50 см глубже линии промерзания почвы. Длина асбестоцементных труб при этом подбирается так, чтобы по окончании работ верхушки столбов возвышались примерно на 40 см над землей.

Чтобы увеличить надежность каждого элемента фундамента под баню, можно немного усложнить задачу. В асбестовую трубу бетон изначально залить всего на треть, а затем приподнять форму и снова поставить ее на место. Первая порция бетона осядет и распределится по дну скважины, связываясь с гравийной подушкой. Повторная заливка раствора позволит создать монолитную конструкцию с расширяющейся опорной «пятой».

Если стандартную технологию столбчатого фундамента дополнить еще и монолитным ростверком, на такой основе можно поставить даже очень тяжелую баню из кирпича. Но заливать придется одновременно и столбы, и опалубку под ростверк, чтобы создать единую монолитную опору.

Для ускорения работ неопытные строители заливают трубы бетонным раствором сразу на всю высоту. В результате бетон получается рыхлым с большим количеством пустот внутри монолита, что снижает несущую способность. По технологии бетон следует заливать небольшими порциями, заполняя за раз около 30-40 см формы. После этого его нужно уплотнить с помощью специального вибратора. Устраивая ростверк или ленту по периметру бани, некоторые пытаются связать его с основой под печь. Делать этого нельзя, так как из-за разницы усадки оснований каменка даст крен.

Свайно-винтовой тип

Работает по тому же принципу, что и столбчатый, но сделать его гораздо проще – даже не придется разбираться, как правильно залить фундамент под баню своими руками. Специальные сваи ввинчиваются в грунт безо всякой подготовки и выставляются верхними концами по уровню в одной горизонтальной плоскости. После этого остается только залить во внутреннюю полость каждой сваи бетонный раствор – и надежная основа под баню готова.
