Фундамент на винтовых сваях: достоинства, расчет, реализация своими руками

Постройки на основе каркаса

Каркасный дом считается на сегодняшний день менее затратной постройкой, сделанной своими руками. Дерево само по себе стоит гораздо дешевле, чем кирпич и блоки, а ведь и дома на основе цемента нуждаются в утеплении, что делает разницу в стоимости колоссальной.

При этом технологии не стоят на месте, и современные утеплители, пароизоляционные мембраны, гидроизоляционные пленки способны полностью защитить деревянный каркас, благодаря чему он простоит практически сотню лет. Однако для того, чтобы срок эксплуатации не снижался, необходимо следовать технологии каркасного возведения.

Дом на сваях может устанавливаться на разных почвах

Данные технологии начали разрабатываться еще несколько веков назад, и сегодня достигли своего пика. В Канаде, Финляндии, Америки каркасные дома заняли прочнейшее место, не только успешно конкурируя с постройками цементно-кирпичными, но и вытесняя их с рынка. В некоторых районах вы вообще не увидите каменных, и, казалось бы, таких надежных построек, так как каркасный дом гораздо экономнее в эксплуатации. Как построить дом по всем правилам — читаем тут.

Дом на сваях можно строить своими руками

Рассчитываем ростверк.

Закладываем фундамент на винтовых сваях своими руками

Когда все расчеты и технологическая карта процессов на руках, можно начинать строительство.

Закладка фундамента на винтовых сваях подразделяется на этапы.

1. Разметка участка для монтажа винтового фундамента. По сути, это перенесение чертежа на местность. Отмечаем места, где будут монтированы сваи. Это можно сделать, забив колышки, или нанести стандартную веревочную разметку.

2. Монтируем сваи. При помощи трубы закручиваем сваи в места разметки. Можно использовать и лом. Магнитным уровнем проверяем вертикальность вхождения свай в почву через каждые 2 — 3 витка. Сваи закручиваются с запасом в 10 – 15 см для последующего равнения, ведь ни в коем случае нельзя их выкручивать обратно.

3. Проверяем горизонтальный уровень. После того, как все сваи смонтированы, нужно проверить их горизонтальность. Лучше всего это сделать горизонтальным нивелиром. Лишнее срезаем с помощью болгарки.

4. Фиксация бетоном. При закручивании сваи вокруг трубы образуется полость. Для укрепления конструкции нужно залить полости бетоном (для раствора берем цемент марки М 500). Можно для придания дополнительной прочности сделать армирование свай. Для этого до заливки бетоном разместите в полостях прутья арматуры или оберните трубы арматурной сеткой.

5. Монтаж оголовков. Чтобы закрыть полость труб, нужно приварить оголовки. Проверьте еще раз горизонтальность свай и приварите оголовки. Для защиты от коррозии нанесите на швы специальный антикоррозийный состав для металла.

6. Монтируем ростверк. После того, как сваи будут закреплены, нужно сделать обвязку конструкции. Устанавливаем перемычки. Их можно приварить или прикрутить болтами. Предварительно, для защиты от коррозии, обработайте их специальным раствором либо покрасьте 2 раза.

Расчет свайно-ростверкового фундамента

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
Так как сваи уже расставлены, можем посчитать их количество.
Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

Несущая способность свай разных диаметров в различных грунтах (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер

Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

садовый бур;
растворомешалка;
лопаты;
магнитный уровень;
угловая шлифмашина;
лазерный уровень;
отрезки водопроводных труб длиной от 2 до 3 метров;
монтажная насадка;
винтовые сваи;
оголовки;
электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра. Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

Этапы проектирования

Первый этап любого сооружения ‒ проектирование. В нем определяется реализация конструкции, а также количественные показатели используемых материалов, финансовых вложений, времени. Если предварительно не позаботиться о проекте, существуют риски негативных последствий. Иногда они связаны даже с разрушением дома.

Проектирование состоит из таких основных этапов:

Сбор и детальное изучение исходных данных.
Разработка чертежей.
Вычисление нагрузки, которая будет оказываться на фундамент.
Определение типа основы.
Расчет глубины обустройства свай, а также выбор материалов, из которых они будут изготовлены.
Вычисление несущей способности.
Определение требуемого числа свай, а также вычисление расстояния между опорами.

Прежде чем перейти к самому проектированию, необходимо определиться, какие виды свай будут использованы для создания фундамента.

Допустимая нагрузка на винтовую сваю зависит от следующих факторов:

диаметр трубы и лопастей;
прочность грунта основания;
длина сваи.

При выполнении простейших расчетов для частного дома потребуется знать только прочностные характеристики основания и площадь лепестковой подошвы (лопасти).

N — несущая способность винтовой сваи (сколько она способна выдержать),
F — значение несущей способности (неоптимизированное),
γк — коэффициент надежности по нагрузке, принимаемый в зависимости от количества опор для здания и способа выполнения геологических изысканий.

Коэффициент γk назначается равным следующим значениям:

1,2 при проведении точных геологических испытаний грунта основания, путем выполнения зондирования и лабораторных исследований. Выполнить это самостоятельно невозможно. Способ не подходит для частного домостроения из-за высокой стоимости, которая сильно увеличит бюджет строительства.

1,25 при проведении испытаний с помощью сваиэталона. Хотя этот способ проще, чем предыдущий, определить, сколько сможет выдержать грунт, способен только человек, имеющий знания в области геологии.
При самостоятельных исследованиях почвы и использовании табличных показателей прочности коэффициент принимается в зависимости от количества опор. Если несущая способность определяется для винтовой сваи с низким ростверком, то значение составит 1,41,75 при количестве опорных элементов в пределах 520 штук.

Чтобы найти F, потребуется выполнить вычисления по следующей формуле: F = S*Rо .

S — площадь лопасти, которая вычисляется по формуле для круга (S = πR² = (πD²)/4). Исходные данные приводятся производителем винтовой сваи.

После того, как определено, сколько составляет площадь лепестковой подошвы винтовой сваи, нужно выяснить прочностные характеристики грунта основания (в формуле буква Rо). Для этого потребуется выполнить как минимум простейшие геологические изыскания с помощью ручного бурения или отрывки шурфов. Грунт можно изучить визуально и на ощупь, рекомендуется выполнять определение с применением ГОСТ «Грунты. Классификация».

ГОСТ «Грунты. Классификация».

Зная сколько способен выдержать грунт на один квадратный сантиметр и площадь опорной части винтовой сваи можно найти предварительное значение несущей способности F (без учета коэффициента по надежности). Значение подставляют в первую формулу и находят окончательную максимально допустимую нагрузку на один элемент фундамента. Более подробно определить, сколько сможет выдержать свая можно по формуле 7.15 пункта 7.2.10 СП «Проектирование и устройство свайных фундаментов». Здесь учитываются все моменты, которые способны повлиять на несущую способность, а именно:

условия работы;
характеристики грунта;
глубина залегания лопасти (прибавляется боковое трение);
диаметр лопасти;
характер работы сваи (на выдергивание или на сжатие).

Выполнить расчет достаточно сложно, потребуется найти множество коэффициентов и характеристик грунта (здесь учитывается не только несущая способность, но и угол внутреннего трения, удельное сцепление, удельный вес и др.). Для упрощения работы можно воспользоваться таблицами, которые приводятся для наиболее распространенных диаметров свай (чаще всего для частного домостроения используют 89 мм, 108 мм, 133 мм).

Для свай диаметром 89 и 108 мм можно привести следующую таблицу:

Расчет свай на фундамент

Несущая способность элементов диаметром 89 достаточна для того, чтобы использовать их в качестве фундаментов под одноэтажные дома из легких материалов (каркасные, бревенчатые, брусовые). При возведении двухэтажных строений лучше вместо 89 диаметра выбрать 108 или больший. Если опирать на такие свайные фундаменты кирпичные и бетонные здания, при расчете получится очень большой диаметр элементов и частое их расположение (зависит от характеристик грунта), да и не в каждой компании найдется специалист способный рассчитать массивное здание на винтовых сваях. Выгоднее использовать другие типы фундаментов.

Пример упрощенного расчета

Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:

грунты на участке — глина;
диаметр используемых свай — 133 мм, диаметр лопасти — 350 мм;
масса дома, полученная в результате сбора нагрузок от стен, перегородок, перекрытий, полезного и снегового нагружения — 59 тонн.
периметр наружных стен — 24 м, внутренних несущих стен нет.

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели.
— какой грунт на участке и его особенности;
— уровень грунтовых вод и диапазон сезонных колебаний;
— уровень промерзания почвы;
— вес всего строения;
— увеличение сезонных нагрузок (снег, ветер);
— ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Винтовые сваи располагаются таким образом, чтобы нагрузка строения распределилась равномерно на все опоры. Поэтому нужен план строения уже на этапе проектирования. Набросайте рисунок будущего дома, чтобы сметчик имел представление, что именно просчитывать. В процессе расчетов в план будут вноситься корректировки, чтобы оптимизировать проект.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

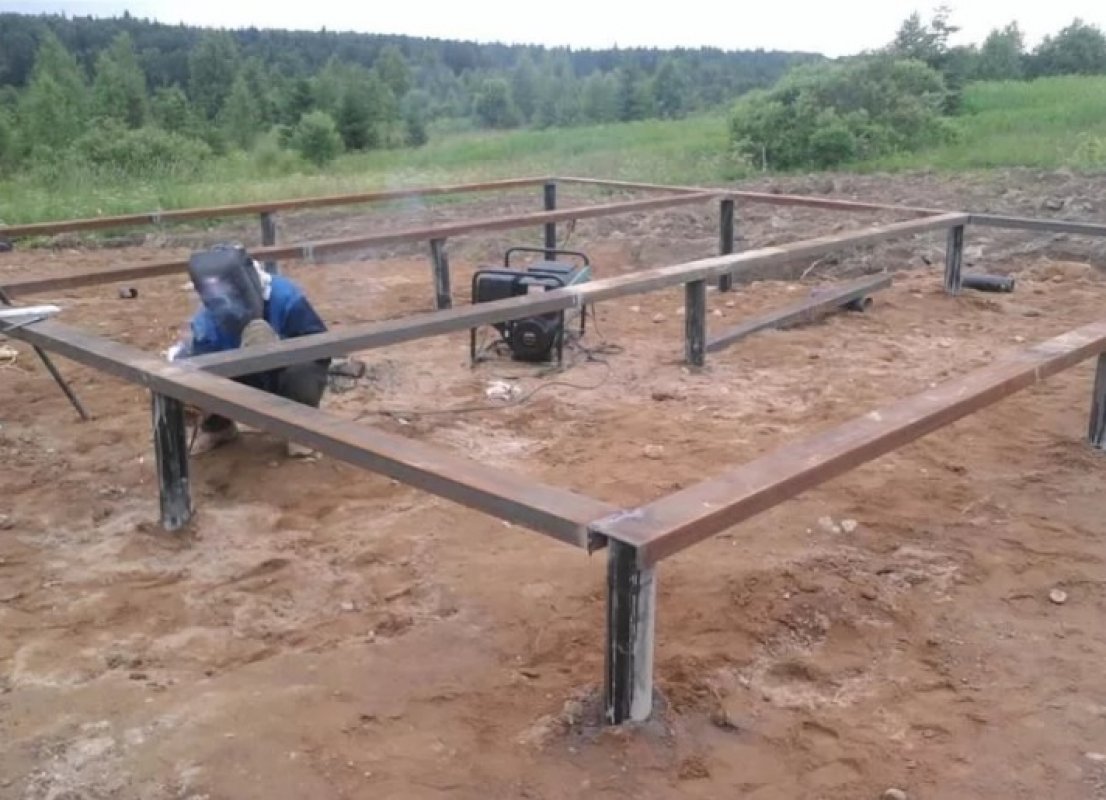

Обвязка винтовых свай

Обвязку свай можно произвести брусом или швеллером. Но последний вариант малопригоден для небольших строительных площадок. Поэтому наиболее рационально в индивидуальном строительстве использовать брус.

Посадка бруса на резьбу

Прежде чем приступать к обвязке, необходимо обработать дерево антисептиком, а оголовки свай проложить пропитанный олифой рубероид. Учтите, что ширина бруса должна в два раза превышать диаметр сваи.

Далее работа производится в таком порядке:

балки размечаются, в местах стыков производится распил (у одного элемента отпиливается верхняя, у другого – нижняя часть) В углах брусья соединяются методом «шип-паз»;
подготовленные части обвязки укладываются на оголовки свай;
к оголовкам свай обвязка крепится при помощи анкерных болтов. Деревянные элементы в местах стыков крепятся саморезами.

Что нужно сделать перед началом возведения дома на свайном фундаменте

Перед тем как возводить фундамент на сваях, нужно провести ряд подготовительных работ, дабы избежать возможных негативных последствий в будущем. Для начала необходимо выполнить анализ грунта, на котором планируется строительство здания или сооружения. Этот процесс лучше доверить специальной фирме, которая имеет большой опыт в такой сфере. Специалисты этой компании проверят агрессивность грунта, а также уровень залегания подземных вод. Благодаря этому они смогут рассчитать срок службы фундаментам и определят несущую способность свай. Без этого не стоит начинать строительство.

Когда актуально строительство свайного фундамента

Винтовые сваи впервые были опробованы в середине XIX века. Сегодня к строительству свайного фундамента прибегают при возведении:

жилых домов, в том числе многоквартирных;
хозяйственных построек;
объектов промышленного назначения;
набережных пирсов.

Свайные опоры выбирают при строительстве дома на участке:

с обустроенным ландшафтом;
со значительным уклоном либо рвами;
на которых использование забивных свай по каким-то причинам запрещено, например, вблизи метро;
с повышенным уровнем влажности;
с глубоким промерзанием грунта.

Свайный фундамент актуален на участках с уклоном

Описание процесса по сооружению основания

Монтируем ростверк

Одним из распространенных вариантов ростверка является конструкция на базе деревянного бруса.

На примере использования балки сечением 15х15 см рассмотрим последовательность действий по монтажу:

Пропитайте деревянный брус антисептиком.
Уложите балку на торцевые площадки.
Состыкуйте брусья с минимальным зазором.
Зафиксируйте нижний венец саморезами.
Уложите поперечные брусья.
Соедините их с нижним контуром.
Гидроизолируйте древесину мастикой.
Обшейте торцевую часть ростверка досками.

Эта конструкция ростверка – двойная. Возможен одинарный вариант, когда стыковка продольных и поперечных балок производится на оголовках.

Узколопастная многовитковая свая

Узколопастная многовитковая свая имеет стальной ствол, острие которого занимает 20-25% от всей длины конструкции. Такая конфигурация сваи, в совокупностью с уменьшением площади ее винтовых лопастей до минимально допустимой, обеспечивает возможность безпроблемного погружения опоры в высокоплотные и твердые грунты, а также почву, включающую большое количество каменистых вкраплений.

Рис: Наконечники узколопастных свай

Такие конструкции производятся комбинированным методом — винтовая обмотка наконечника всегда литая, но само острие соединяется со стволом сваи сварным методом. Сфера использования — фундаменты под легкие одноэтажные здания и заборы.

Технология установки свай своими руками

Технология монтажа буровых свай вручную предусматривает наличие небольшой строительной бригады. Обычно это 4-5 рабочих в зависимости от глубины бурения, диаметра и высоты свай.

Начинается же все с расчистки земельного участка. Это важный этап перед установкой свай, проводимый следующим образом. Участок зачищается с помощью садовой техники, выравнивается монтажным уровнем. Затем с него убираются все бугры и ямки, делается ровная поверхность. На ней необходимо подготовить разметку под сваи. Она может быть сделана с помощью маячков, ну или простыми углублениями в грунте. После этого можно приступать к ввинчиванию.

Перед ввинчиванием сваи нужно дополнительно обработать антикоррозийным или гидроизоляционным слоем. Некоторые скажут, что процесс их производства предусматривает нанесение специального защитного слоя, но при ввинчивании в твердую почву оцинковка или антикоррозийное покрытие, нанесенное при их производстве, может стереться или повредится. Поэтому в смету расходов обязательно нужно внести битумную мастику и обработать ей в два слоя каждую сваю.

Технология установки свай своими руками будет следующая:

Выкапывается небольшая ямка, в которую устанавливается свая. В ее ушки продеваются металлические пруты (или лом). По два человека с каждой стороны, начинают ее вкручивать в грунт. В это время еще один человек постоянно контролирует вертикальный вход сваи в землю. Такой способ включает в себя одну особенность, связанную с допустимым наклоном сваи от своей оси в 1-2 сантиметра.
После того, как первая угловая свая установлена, начинается монтаж второй угловой. Первые столбы ставятся именно по углам сооружения. Когда второй столб вкручен, между ними кладется ровный уголок или швеллер, с помощью которого осуществляется проверка, на одном ли уровне они стоят

Это тоже важное техническое требование, т.к. от этого зависеть ровность ростверка и цокольного этажа (если такой планируется), а также устойчивость всего дома.
Когда углы выровнены, можно приступать к монтажу остальных свай, которые должны быть тоже на уровне угловых

Бывают случаи, когда столб упирается в твердый предмет. Если это происходит на глубине 1,5-2 метра, то бурить дальше не нужно (достигнута глубина промерзания). Если меньше, то мешающий предмет придется выкопать.

Преимущества свайного фундамента

Для начала стоит рассмотреть плюсы свайной конструкции, так как они зачастую становятся решающим фактором выбора этого типа фундамента.

Универсальность применения на разных грунтах

Классическое решение для свайных фундаментов, когда загородный деревянный дом или дачу сооружают на основе, стоящей на нижних пластах грунта. То есть, нестабильный и слабый грунт минуется, а в качестве опорной поверхности выступает твердая основа на большей глубине.

С помощью заглубленных свай обеспечивается надежное устройство дома

Но важно учитывать, что такой подход годится в основном для винтовых и набивных опорных элементов, а, к примеру, свайно ростверковый фундамент под деревянный дом желательно изначально устраивать на надежном грунте

Его устройство предполагает рытье траншеи и закладку асбестовой трубы с созданием песчаной прослойки и укладкой геотекстиля или другой изоляции. Такая комбинация сложнее в реализации и как прошивная конструкция подходит не всегда.

Технологическая гибкость

Строители не любят свайный фундамент за кропотливый и тяжелый процесс его реализации, но ценят за возможность устройства параллельно с выполнением инженерных работ.

С точки зрения прокладки коммуникаций — это один из самых удобных фундаментов – кроме того, что подводки можно выполнять во время строительных операций, обустройство построенного деревянного дома на свайной платформе практически не доставляет инженерных неудобств.

Долговечность

Большинство негативных процессов, которые характерны для ленточных фундаментов, свайным не грозят. Как отмечают технологи, при соблюдении правил монтажа свайный фундамент под дом из бруса может прослужить около 100 лет. Нельзя сказать, что грунт вовсе не оказывает влияния на сваи, но при подходящей защите и грамотном подходе к распределению нагрузок деревянный дом будет эксплуатироваться длительный срок.

Отсутствие усадки

Сразу следует отметить, что относительно свайных фундаментов усадка – это явление неоднозначное и противоречивое. Если, к примеру, используются винтовые сваи, то усадки не будет благодаря ребрам опорных элементов.

В случае с забивными сваями — ситуация обратная, после строительства деревянного дома усадка может привести к печальным последствиям и застраховаться от них практически невозможно. Единственный способ предотвращения разрушительных и деформирующих процессов заключается в тщательном анализе грунта. Если геодезические работы выполнены корректно и на их основе составлены квалифицированные заключения, то определиться с подходящим типом свайного фундамента будет несложно. Опять же, при использовании винтовых свай усадка практически отсутствует.

Подземные коммуникации не помеха

Это преимущество редко учитывается при выборе фундамента, но если на участке присутствуют подземные инженерные коммуникации, то именно оно становится решающим. Поскольку сваи взаимодействуют с грунтом точечно, а не по всей площади, то вмешательство в земельный покров и, соответственно, риск повреждения труб и кабелей, будут минимальными.

Независимость от внешних условий

Каменные дома обычно требуют более основательного подхода к строительству, нежели деревянные. Экономить на качестве, стремясь ускорить процесс реализации проекта, хороший застройщик не станет.

Деревянные же постройки, среди которых дачи, времянки и бани, налагают меньшую ответственность. Поэтому их нередко возводят зимой в морозы, на плывунах и в периоды активности грунтовых вод. Применение свай позволяет не учитывать подобные явления или, по крайней мере, сокращать их опасное влияние.

Определение параметров фундамента

Фундамент из 4-х свайных опор

Требования к фундаменту для той или иной конструкции могут быть получены в его описании или у любого специалиста, имеющего строительное или архитектурное образование. Как правило, они касаются минимального количества свайных опор на единице площади и глубины залегания фундамента.

Глубина фундамента должна быть не меньше глубины промерзания грунта

Количество свайных опор определяется, исходя из веса конструкции и площади строения. Глубина фундамента зависит от максимальной глубины промерзания грунта.

Информация о глубинах промерзания грунтов:

для территории Белоруссии, Украины, Молдавии, Прибалтики, Краснодарского края, Ростовской и Астраханской областей России глубина составляет от 80 до 100 см
на территории европейской части РФ до Урала эта глубина равномерно меняется от 100 до 200 см
в Западной Сибири (условно, линия Новая Земля – Омск) и на юге Восточной Сибири (Омск – Нерюнгри) – достигает 240 см
районы, расположенные дальше на северо-восток, находятся в зоне многолетней мерзлоты

Не менее важное требование – минимально необходимая высота фундамента над уровнем грунта

Располагать фундамент необходимо ниже уровня максимального промерзания, чтобы обеспечить прочность конструкции и её неуязвимость к ежегодным циклам таяния/замерзания грунта.

Действие №1 Подготовка опалубки для приготовления свай

Разметка трубы

После того, ка будет определены размеры фундамента, подготавливают опалубку. В качестве таковой можно воспользоваться специальными пластиковыми трубами диаметром 15, 20, 25 и 30 см. Минимальная длина трубы состоит из суммы следующих составляющих:

глубины промерзания для данной местности
минимальной высоты фундамента над землей
дополнительного заглубления ниже уровня промерзания (от 20 до 30 см)
высоты подушки (не более 15 см)

Обрезка трубы при помощи пилы

Подушка – это слой камней, на который будет опираться каждая свая фундамента, чтобы не проваливаться. После того, как высота будет определена, отрезается труба необходимой длины.

Действие №2 Бурение скважин под сваи

Специальный инструмент для копания скважин

Когда параметры фундамента выбраны, приступают к его изготовлению. Оптимальной формой свай считается цилиндрическая, поэтому необходимо подготовить цилиндрические отверстия под них.

После того, как будет вырыта скважина необходимой глубины, в неё засыпают подушку

Эти отверстия могут быть сделаны различными способами. Например, вырыты автоматическим или ручным буром. В крайнем случае, можно воспользоваться специальной лопаткой для копания глубоких ям.

Подушку утрамбовывают при помощи деревянного бруса или доски

Толщина слоя подушки в общем случае зависит от диаметра свай.

Действие №3 Установка опалубки

Установка опалубки в скважину

В подготовленные скважины следует установить опалубку, правильно выровняв её.

Выравнивание опалубки при помощи уровня

Действие №4 Заливка бетона в опалубку

Приготовление бетона для заливки фундамента

После того, как опалубка будет установлена, приступают к изготовлению бетона.

Для этого лучше всего воспользоваться бетономешалкой. Стандартная смесь для фундаментов малых конструкций может выполняться на основе цемента марки 300. Состав смеси в частях по объёму:

цемент – 1
песок – 3.5
наполнитель (щебень, гравий, отвальный шлак, граншлак) – 5.5

Для тех, кому не хочется приготавливать смеси самостоятельно, они уже есть в продаже, достаточно просто засыпать их в бетономешалку и добавить воды.

При помощи лопаты бетоном наполняют опалубку

После того, как бетон будет приготовлен, его выливают из бетономешалки в отдельную ёмкость.

По мере наполнения опалубки бетон периодически утрамбовывают при помощи отрезка арматуры

Трамбовка позволяет избавиться от пустот и неразрушенных частей наполнителя в толще бетона.

Действие №5 Установка крепежа в фундамент

Выравнивание бетона мастерком

После того, как опалубка будет залита бетоном под верхний уровень, следует окончательно утрамбовать и выровнять бетон при помощи мастерка.

Установка металлического крепежа

И сразу же после этой процедуры, пока бетон ещё не застыл, установить в верхушку фундамента металлический крепёж, который будет использоваться для присоединения конструкций к фундаменту (если таковой понадобится).

После установки поверхность бетона дополнительно выравнивается мастерком

Работы по установке строения на полученный фундамент можно будет начинать через неделю после его изготовления.

Свайно-винтовой фундамент своими руками: особенности, устройство, расчет, монтаж
