Утеплённая шведская плита: как построить обогреваемый фундамент своими руками

Когда возводят УШП фундамент

Учитывая сложность многослойной конструкции и повышенный объем затрат на ее сооружение, отдают предпочтение утепленной шведской плите, в конкретных ситуациях:

• проживание в климатических зонах с пониженным уровнем зимних температур, а также повышенной влажностью почвы в осенний и весенний период. Многослойная конструкция устойчива к морозному пучению, препятствует значительным тепловым потерям;
• желание владельца будущего строения отапливать здание нетрадиционным методом – с использованием водяных магистралей обогрева. Они располагаются внутри многослойной фундаментной плиты и передают тепловую энергию от носителя на всю поверхность основания;
• строительство здания на проблемных почвах. УШП фундамент можно возводить на любой почве. Многослойная конструкция, усиленная стальной арматуры и залитая прочным бетоном, сооружается на почвах с повышенной концентрацией песчаных частиц, глинистых включений, торфа;
• возведение малоэтажных зданий высотой не более 9 м. Прочность бетонной базы обеспечивает устойчивость бревенчатых срубов, строений каркасного типа, а также построек из пустотелых панелей. Для принятия решения, в случае необходимости, следует сделать прочностной расчет.

УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев

Определяясь с конструкцией фундаментной основы, следует тщательно проанализировать все факторы.

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

• Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
• Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
• Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
• Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

• Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
• Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
• Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
• Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

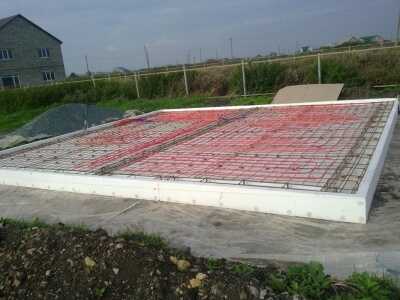

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

• Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
• Отсутствие цокольного этажа и подвального помещения»
• Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
• Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

УШП фундамент: технология бетонирования основания

Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором

Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом

Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.

Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.

Для того чтобы конечная поверхность была ровной, основание шлифуется

Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку

Завершается работа над УШП фундаментом заливкой бетона и его затиркойшлифовкой

В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.

УШП фундамент под ключ: цена работ

Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.

В основной перечень услуг входят такие мероприятия:

• подготовительные работы перед началом строительства: разметка участка, выемка грунта;
• укладка геотекстиля;

Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше

• устройство песчано-гравийной подушки;
• монтаж всех систем коммуникаций;
• изготовление и установка опалубки;
• монтаж теплоизоляции и системы теплого пола;
• вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
• заливка бетоном с уплотнением глубинным вибратором;
• шлифовка основания.

Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.

Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.

На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление

Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.

Шаг 6. Укладка бетона

На фундамент для моей небольшой баньки ушло 1,5 куба бетона марки М300 (ниже М300 для фундамента использовать не рекомендуется, выше – пожалуйста). Укладывать пришлось опять же самостоятельно при помощи лопаты и разравнивать металлическим правилом. Для шведской плиты достаточно 10 см бетона.

Далее примерно неделю бетонную плиту нужно увлажнять, поливая водой, чтобы она не потрескалась. Желательно также, особенно в жаркую погоду, бетон чем-нибудь накрыть (полиэтиленом, например), чтобы вода быстро не испарялась. Опалубку можно разбирать только после того, как бетон окончательно схватится.

Готовая утепленная плита. Недели через 2 можно строиться дальше!

Вот и все, у меня получился фундамент, возвышающийся над уровнем земли на 20 см (два слоя ЭППС по 5 см + слой бетона 10 см). Такой цоколь прекрасно защитит нижний венец деревянной бани от испарений земли и атмосферной влаги.

Состав фундамента УШП

   В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Плюсы утепленного фундамента-плиты

И в конце моего повествования хотелось бы еще раз остановиться на достоинствах выбора шведской технологии устройства фундамента. Они такие:

• Утепленная фундаментная плита – это готовый черновой пол, на который можно настилать деревянные лаги.
• Печь можно устанавливать в любом месте.
• Теплопотери через пол минимальны.
• Трудоемкость и время проведения работ также очень малы (на устройство моего фундамента, без учета времени на застывание бетона, было потрачено 2 дня. Работал я в одиночку).
• Такой тип фундамента подходит для любого вида грунта, даже слабонесущего или с высоким уровнем грунтовых вод.

Если вам только предстоит решить, какой из видов фундаментов больше всего подойдет для вашей бани, я вам советую обратить внимание на утепленную плиту. В эксплуатации она показала себя замечательно: уже два года моя баня стоит на таком фундаменте, совершенно не проседая

Топится баня быстро, тепло сохраняет значительно дольше, чем аналогичные (но без утепленного фундамента) соседские бани.

Татаренко С.

Преимущества и недостатки УШП фундамента

Фундамент УШП, заказать который можно в любой крупной строительной компании,  характеризуется рядом отличительных преимуществ:

низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;

В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации

• высокой скоростью производительности;
• благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
• фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
• обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
• утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
• теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
• благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
• в изоляционном слое исключено появление насекомых и грызунов;
• небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
• наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
• плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;

Основание фундамента УШП — это уже черновой пол, готовый к любому напольному покрытию

• обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
• благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.

Недостатки УШП:

• плита фундамента создается исключительно на надежном основании, что исключает ее обустройство на илистых, заторфованных или растительных грунтах;
• существенная часть инженерных коммуникаций располагается в толще плиты, вследствие чего доступ к ним ограничен;
• УШП нельзя применять при возведении тяжелых многоэтажных строений;
• фундамент исключает создание подвала в доме.

Разновидности плитного фундамента, их характеристики

В настоящее время известно три типа плитного фундамента, каждый из которых имеет свои отличительные особенности. Традиционным считается русский вариант, который был спроектирован отечественными конструкторами. Изделие представляет собой толстую монолитную железобетонную плиту с массивными ребрами. Фундамент характеризуется большим прочностным запасом, отсутствием деформаций, благодаря чему может быть использован при экстремальных условиях эксплуатации.

Технология изготвления финской плиты пошагово

К недостаткам конструкции можно отнести недостаточное утепление и необходимость заливать бетон два раза: первый – для создания ребер жесткости, второй – для формирования непосредственно плиты. Однако это увеличивает период эксплуатации.

Фундамент в виде утепленной финской плиты родом из Финляндии. Конструкция имеет меньшую толщину, но характеризуется достаточной прочностью. Она хорошо утеплена и адаптирована под систему теплого пола. Такой фундамент является холодным контуром. Теплоизоляция толщиной не менее 150 мм монтируется на плиту, отрезая холодный контур фундамента от теплого пола первого этажа здания, который устанавливается в дополнительной армированной стяжке.

Менее энергосберегающей, но более экономичной по сравнению с финским вариантом является утепленная шведская плита. УШП не нуждается в дополнительной стяжке, поскольку система теплого пола монтируется непосредственно в плиту, толщина которой достигает минимальных размеров.

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

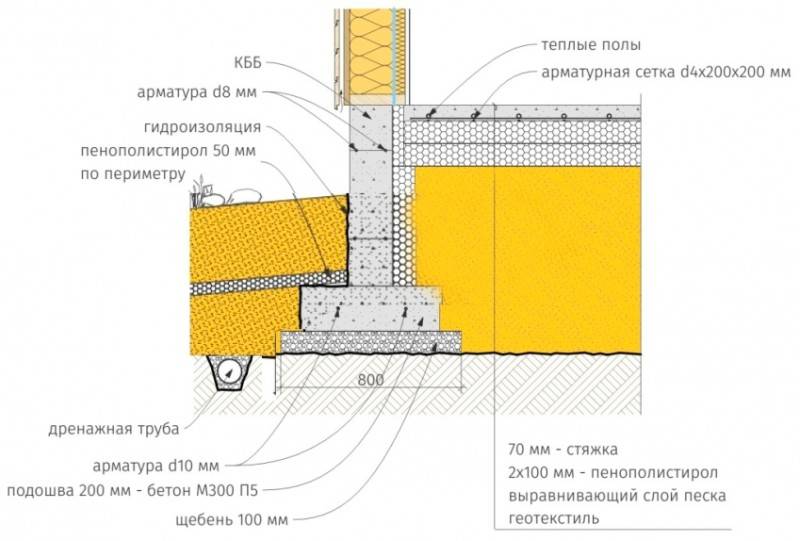

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

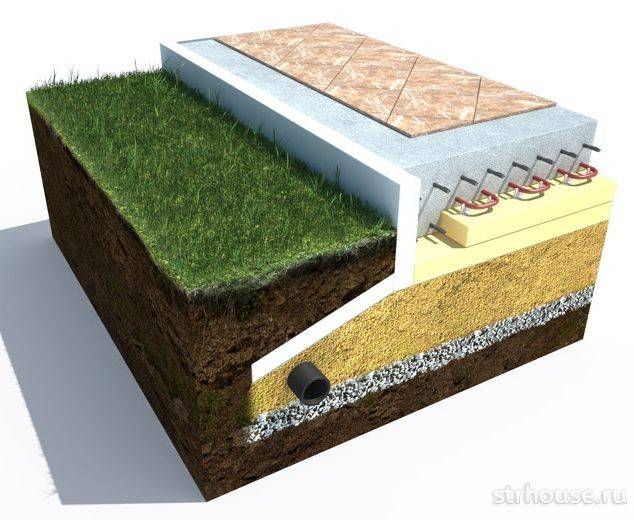

Шведская плита фундамент в разрезе

• армированного слоя;
• пласта амортизации;
• изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Монтаж труб теплого пола;

Когда армопояс связан необходимо уложить трубу теплого пола в конструкцию утепленной шведской плиты. Некоторые кладут армирующую сварную сетку 15х15 и на неё с помощью нейлоновых стяжек крепят трубу. Но лучше всего использовать пистолет для теплого пола, который будет крепить трубу с помощью гарпун-скоб и т.о. крепить трубу к ППС. Труба держится очень прочно. И по затратам, и по скорости удобнее получается.

Трубу необходимо укладывать по контурам. Не нужно делать одинаковые контуры (как говорят некоторые, для якобы лучшей балансировки). Нужно правильно распределять контуры. Одна комната один контур. Если комната большая, то два примерно одинаковых контура. При таком раскладе можно установить систему управления климат-контролем. И задавать температуру в зависимости от суток (например) в разных комнатах. Сделать хорошую балансировку можно и с разными по длине контурами. Для этого следует приобрести коллектора с расходомерами.

Длина трубы в контуре должна быть до 100 м.п. площадь при шаге 150 мм получается около 15 м.кв. Лучший способ укладки трубы — улитка. Так более равномерно будет распределяться тепло. Об этом можно почитать здесь.

Если деньги позволяют сразу приобрести коллекторы, то прессуем трубы и заливаем их под давлением. Нет — льём надеясь, что никто не пробил их))).

При опресовке труб из сшитого полиэтилена помним, что трубы очень сильно тянутся и поэтому давление стабилизируется только через несколько часов. Все это время подкачиваем давление, оно будет постоянно падать. Накачиваем, закрываем краны, следим за манометрами.

Трубу следует выбрать из сшитого полиэтилена. Лучшим решение будет конечно же рехау (здесь все о разновидности труб rehau). Или использовать аналог (здесь все об аналогах трубы rehau).

Фундамент УШП для дома и дачи

Утепленная шведская плита для дома

При строительстве малоэтажных зданий фундамент УШП имеет большое значение, так как в нем сочетается минимальный бюджет и качество проживания. По сути, такая технология представляет обычную утепленную плиту основания. Залить фундамент можно без привлечения спецтехники с минимальными трудозатратами. Благодаря современным технологиям и качественным строительным материалам внутри конструкции можно уложить все коммуникационные системы. Эти качества делают технологию особенно выгодной при строительстве дачи или другой конструкции малой этажности.

Что нужно контролировать при монтаже

Если для закладки фундамента нанята строительная бригада, то заказчику необходимо контролировать весь процесс работы

Важно, чтобы выполняемые рабочими действия соответствовали проектным решениям

Особое внимание рекомендуется обращать на следующие моменты:

правильный выбор диаметров при монтаже тёплого пола и арматуры;
материалы, которые используются при проведении строительных работ; Важно, чтобы марка изделий соответствовала требованиям для УШП.
в процессе монтажа инженерных коммуникаций должны присутствовать вспомогательные горизонтальные и вертикальные привязки;
отсутствие мелких и крупных дефектов, повреждений фундамента, его составляющих частей при закладке;
использование качественных и оригинальных материалов с гарантированным сроком службы.

Использование неподходящих материалов для возведения фундамента, несоблюдение технологии его монтажа чревато неблагоприятными последствиями в дальнейшем. В плите могут появиться необратимые разрушения, дефекты, устранить которые уже не получится.

Пи выборе материалов для строительства утеплённой шведской плиты также надо учитывать общий вес возводимого строения.

В зависимости от веса здания строительные материалы выбираются по следующим параметрам: тип экструзионного пенополистирола, способ монтажа армирующей сетки, рёбер жёсткости, марка бетона.

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

1. Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
2. УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
3. Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
4. Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
5. Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) – это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
6. Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
7. Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
8. Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.
