Фундамент для беседки своими руками: делаем фундамент под беседку правильно

Назначение и виды фундамента под печь из кирпича

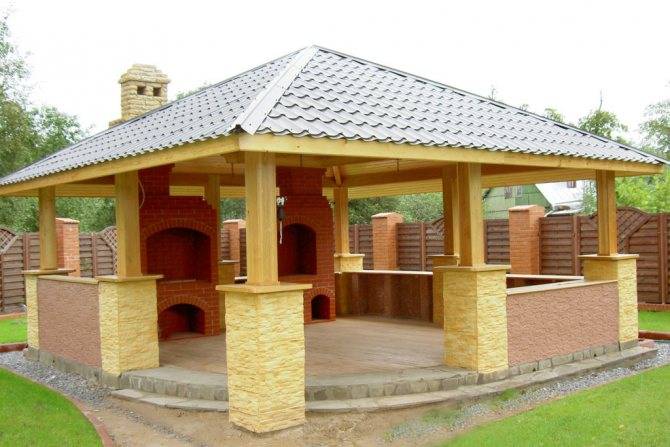

Существует множество вариантов конструкции печей барбекю. Требования безопасности, призванные исключить возникновение пожара, предписывают размещать печь не ближе, чем за 10 метров от деревянных построек, вне зависимости от того, свои они или соседские.

Некоторые ограничиваются постройкой небольшой печи, другим представляется правильным сооружение небольшого комплекса под навесом или беседки. В любом случае потребуется предварительная закладка фундамента — несущего основания.

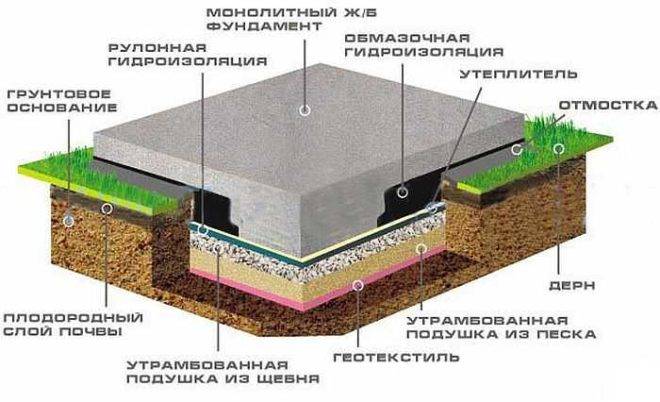

Фото 1. Плитный фундамент в разрезе. Он отличается большим расходом бетона и арматуры.

Размер будущего строения имеет важное значение, поскольку он определяет несущую способность фундамента. От размеров также зависит и тип основания

Могут быть применены следующие варианты:

  • Плитный (монолитный) фундамент. Представляет собой сплошную плиту из железобетона, залитую на подготовленной подушке из ПГС и речного песка. Требует значительного объема земляных работ.
  • Свайный. Используется на сложных почвах с высоким уровнем грунтовых вод. Имеется несколько вариантов свайного фундамента, от самого простого столбчатого до буронабивного. Существуют также винтовые сваи, которые могут быть использованы практически повсеместно. Размеры земляных работ колеблются от среднего до практически нулевого уровня.
  • Ленточный. Самый распространенный тип основания, применяется для большинства построек. Для печи барбекю удобен тем, что может быть усилен под самой печью без лишних затрат материала как это происходит с плитными основаниями. Земляные работы соответствуют величине траншеи.

Важно! Из всех вариантов наиболее доступным представляется фундамент на винтовых сваях. Не требует предварительной обработки почвы, может быть использован даже на неровном участке, сваи завинчиваются вручную, что предполагает самостоятельное выполнение работ

Свайный

В основе свайного фундамента – опоры небольшого сечения, которые углубляются в землю и хорошо закрепляются. В качестве свай используются металлические или асбоцементные трубы. Деревянный брус применяется крайне редко, так как нуждается в дополнительной подготовке. Для повышения надежности конструкции, улучшения сцепления с почвой можно закупить заводские винтовые сваи.

Итак, какими преимуществами обладает свайный фундамент? Прежде всего, это устойчивость даже на ненадежных почвах, небольшие финансовые вложения. Сваи хорошо зарекомендовали себя при установке беседки на склоне. Однако следует быть предельно внимательным при укреплении свай. Они должны стоять очень надежно.

Ленточный фундамент для беседки

Превосходный фундамент, который подходит практически для всех типов грунта. Единственный его недостаток – более высокая стоимость, чем у свайного, блочного и столбчатого.

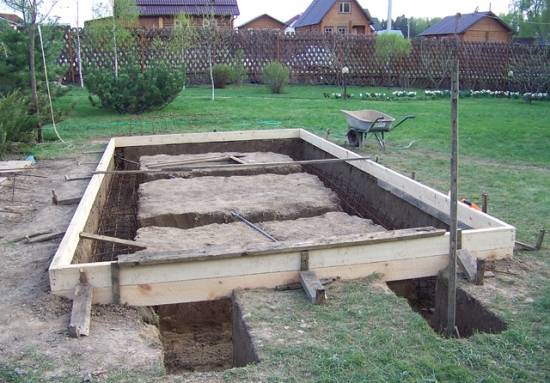

Ленточный фундамент

В первую очередь необходимо выкопать траншею. Для беседки лучше всего делать ленточный фундамент малого заглубления: 50-60 см. Ширина должна быть около 40 см. На дне траншеи организуется уплотнительная подушка из песка и щебня. После утрамбовки её толщина должна составить порядка 10 см.

Если в качестве материала выбрана бетонная смесь, то потребуется установка опалубки. При изготовлении из кирпича или бетонных блоков она не понадобится. Для экономии средств можно делать фундамент даже из покрышек.

По завершении работ, верхний слой фундамента требуется гидроизолировать. На боковую поверхность можно нанести декоративное покрытие.

Аналогично ленточному производится устройство заливного или плитного фундамента. Он чрезвычайно дорог и оправдан только при постройке тяжелых каменных беседок на сложных грунтах. Здесь потребуется большой объем земляных работ, а также существенные затраты на бетон и армирующий материал.


Вариант фундамент из покрышек

В обустройство фундамента для беседки не требуется вкладывать много труда. Правильный выбор материалов и качественно выполненная работа позволят создать надёжную и долговечную конструкцию. Беседка, установленная на надежный фундамент, долгие годы будет радовать своих хозяев.

Как выбрать и приготовить место?

Вид и размер фундамента определяются размерами площадки под барбекю, которые, в свою очередь, зависят от величины печи, количества человек, направления ветров и прочих факторов. Если планируется создать беседку, внутри которой будет расположена печь из кирпича, рабочий и обеденный столы, то фундамент соответствует контурам этой беседки с усилением в месте закладки печи. Рассмотрим самый сложный вариант:

  • Площадка выбирается исходя из требований по удаленности от деревянных построек и преобладающего направления ветра.
  • Участок планируется, снимается верхний плодородный слой земли.
  • Производится подсыпка подушки из ПГС.
  • Подсыпка слоя речного песка.
  • Сооружение опалубки, внутри которой вяжется арматурный каркас.
  • Заливка плитного фундамента, выдержка для полного застывания бетона.

Подсыпка требуется для создания водопроницаемого слоя, который будет впитывать дождевую или талую воду. Такой вариант хорош при наличии пучинистых почв, имеющих сезонные подвижки из-за изменения уровня почвенных вод. Плитный фундамент как бы «плавает» на поверхности неустойчивого грунта.

При использовании свайного (свайно-винтового) основания площадка висит над поверхностью земли, что способствует просушке и большей долговечности материала. Сваи обвязываются несущим поясом — ростверком, который служит опорой для бетонной площадки. Отсутствие контакта с почвой, исключающее капиллярный подсос влаги, опора свай на плотные слои грунта делают вариант вполне удачным, тем более что никакого подвала, как правило, не требуется.

Ленточный фундамент — это траншея с размещенной внутри опалубкой и арматурным каркасом, в которую заливается бетон. Траншея должна быть глубже уровня промерзания почвы, иначе ленту может разорвать или переломить при сезонных подвижках. Это условие может оказаться чрезмерно сложным при небольших размерах печи, но для крупных сооружений метод хорош и довольно экономичен.

Окончательный выбор фундамента делается после обследования состояния почвы, принятия решения о величине и конструкции площадки и самой печи и финансовых возможностей.

Критерии выбора фундамента для беседки

Фундамент — основополагающая часть любого, даже самого маленького строения. Всякий фундамент плох и не выполняет своих функций, если он построен неправильно.

Видов фундамента, в сущности, совсем немного. Они все имеют определённую заглубленность; лежат на подушке из дренирующего щебня, гальки, песка. Между собственно фундаментом и строением, на нём возведённым, всегда имеется гидроизоляция. В качестве исключений можно отметить свайные фундаменты, которые обходятся без подушки (хотя иногда на подушке лежит заглублённый ростверк свайного фундамента), и незаглубленные, просто лежащие на подушке, фундаменты, применяемые для самых лёгких строений.

Виды фундаментов

По глубине расположения все фундаментные основания подразделяются на заглублённые, малозаглубленные и незаглубленные.

По инженерной конструкции они подразделяются на четыре основных типа: плитные, ленточные, свайные и столбчатые.

Плитный

Применяется в случаях плывуна, близкого залегания вод, проседающего грунта. Преимущества: основательность, надёжность; в нашем случае тонкий монолитный фундамент может быть намного удобней ленточного, так как сразу создаётся площадка — пол беседки. Недостатки: требует больших трудозатрат и большего количества материалов, чем остальные виды, соответственно, дороже стоит.

Тяжёлый плитный фундамент, представленный на схеме, конечно же, избыточен для беседки

Ленточный

Обычно ленточный фундамент — самый популярный вариант, но не для беседок. Преимущества: основательность, надёжность. Недостатки: совершенно избыточен для беседки. Хотя если она очень тяжела, то ленточный фундамент предпочтительней монолитного — он дешевле и лучше справляется с деформациями почвы.

Ленточный монолитный фундамент — не самое лучшее решение для беседки

Свайный

Это сильно углублённые в почву и хорошо в ней закреплённые опоры небольшого сечения — асбоцементные или металлические трубы. Редко, но всё же иногда такой фундамент делается из деревянного бруса, но необходима его специальная подготовка. В отдельных случаях применяются заводские металлические винтовые сваи, что повышает надёжность конструкции и сцепление с почвой. Преимущества: идеален при ненадёжной почве, при строительстве на склоне; свайный фундамент из асбоцементных труб не требует больших финансовых вложений. Недостатки: требует трудозатрат и большой аккуратности при укреплении свай и часто излишен в случае строительства беседки.

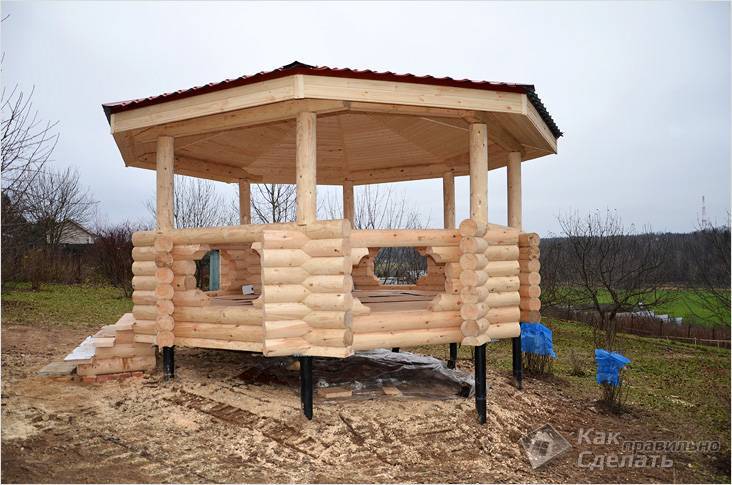

Свайный фундамент с винтовыми сваями и бетонным ростверком используется на склонах

Столбчатый

Самый лёгкий в исполнении и чаще всего применяющийся для беседок фундамент. Бывает заглубленный, малозаглубленный и незаглубленный. Для беседок применяются два последних типа. Блоки ставятся на щебёночную или гравийную подушку либо прямо на расчищенную площадку, либо в шурфы. Преимущества: предельная лёгкость исполнения, очень дёшев, годится для любых грунтов. Недостатков нет.

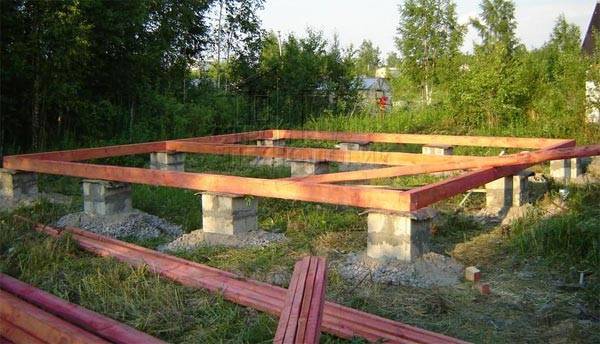

Столбчатый фундамент из блоков с деревянным ростверком — оптимальное решение для беседки

Видео: строительство плитного фундамента под беседку

https://youtube.com/watch?v=qdaSQXiPcZg

Поскольку ваш главный дом уже построен, у вас уже есть на руках сделанное перед его проектированием заключение профессионалов о ваших грунтах. Больше того, вы уже знаете, как ведут себя ваши постройки: каковы оседание, сдвиги почвы, заводнение. Выбор разновидности фундамента для беседки или веранды будет опираться на заключение профессионалов и уже имеющийся ваш личный опыт. Конечно, вы должны учитывать показатели обследования участка. Но в случае с беседкой всё намного проще: требования не столь жёсткие; заглубление либо незначительное, либо отсутствует; ростверк самый простой.

Строительство своими силами

Разметка шестигранной формы основания

Беседка с площадью 6 кв/м. Длина одного бруска обвязки — 1,5 м.

Первая задача, которую необходимо будет решить, это определиться с размерами беседки и сделать разметку правильного шестиугольника (гексагон). Для этого нам понадобится рулетка, колышки и шесть одинаковых брусков нижней обвязки.

  1. Изготавливаем 6 брусков строго одинакового размера.
  2. Выкладываем их на заранее расчищенную от мусора поверхность в форме шестиугольника (рисунок ниже).
  3. В местах стыков забиваем колышки.
  4. Убираем бруски и готовимся к закладыванию фундамента.

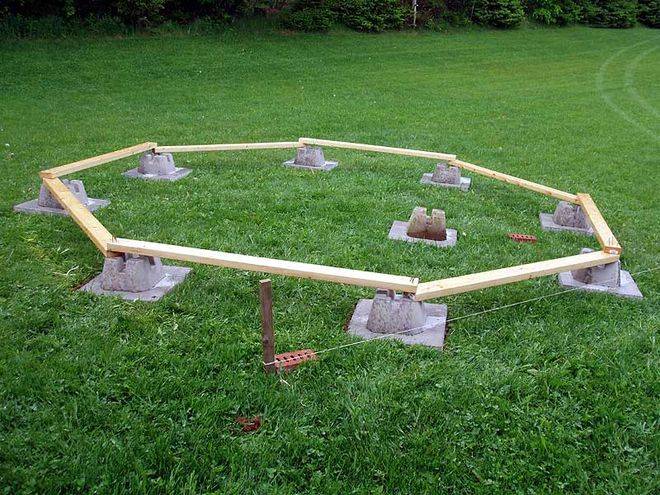

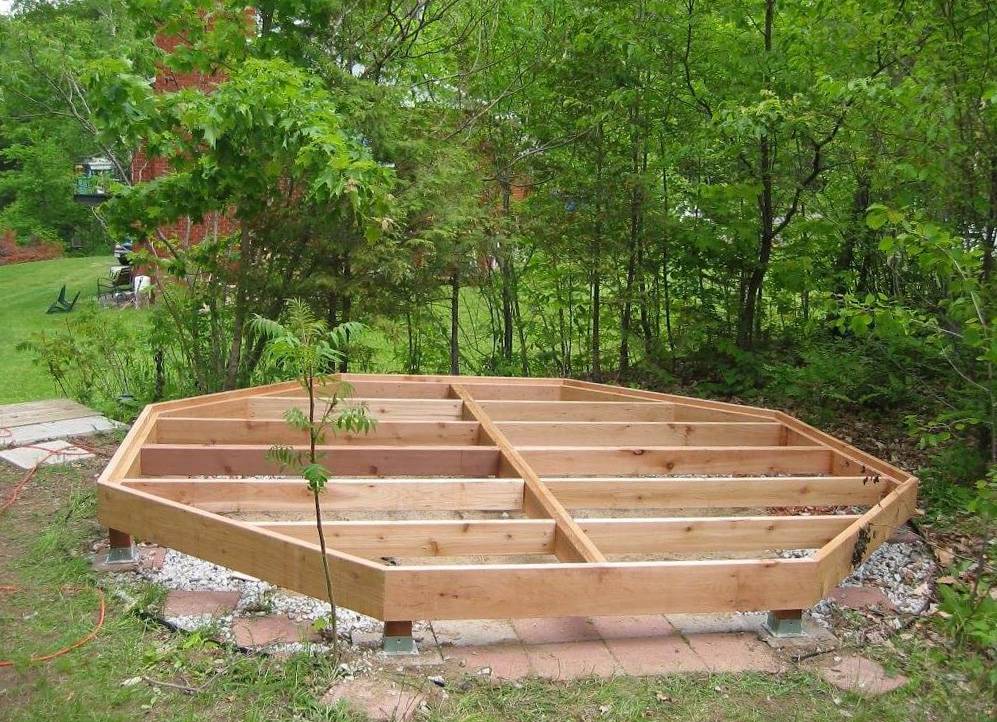

Обвязка в форме правильного шестиугольника

Фундамент

Для основания дешевле всего использовать фундаментные блоки, которые можно купить в магазине или изготовить самостоятельно. Если уж вообще работать «на совесть», то имеется более дорогой, но очень надёжный вариант фундамента с буронабивными сваями.

Основная задача состоит в создании ровной (по уровню) плоскости, поверх которой пойдёт нижняя обвязка.

Основание из блоков 20 на 20 на 40 см

Соединения в нижней обвязке

Для крепления нижней обвязки можно использовать два способа:

  1. В половину дерева (на конце каждого бруса отрезаем половину сечения и кладём друг на друга).
  2. С помощью металлических уголков.

Соединение в полдерева

Установка столбов

Необходимо установить шесть вертикальных столбов и зафиксировать их под углом 90 градусов. Удобнее всего работать с напарником, который будет придерживать столб, пока вы его будете крепить к нижней обвязке.

По аналогии с обвязкой, используем металлические уголки и саморезы. На фотографии ниже вы можете наглядно увидеть готовый результат.

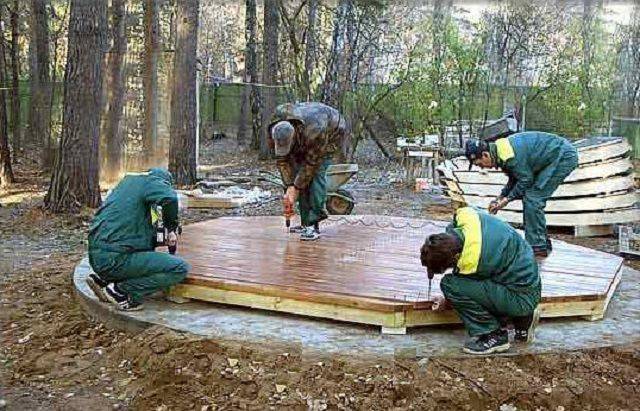

 Пол

Для пола можно использовать любой вид досок, который выдержит людей и мебель внутри. Классическим вариантом является сороковая обрезная доска из сосны. Более дорогой вариант — лиственница. Способов укладки пола имеется несколько:

  • Сплошняком, параллельно одной из граней.
  • В каждой из шести секций пола отдельно.

Возведение крыши

Сразу же небольшой секрет: стропильную систему лучше всего собирать на земле. Это гораздо проще и надежнее. Затем её необходимо будет поднять на вертикальные столбы и зафиксировать. Эта техника используется повсеместно, поэтому рекомендую и вам её тоже.

Стропильная система состоит из шести брусков (чаще всего используется брус 150 на 50 мм), которые крепятся в центре друг с другом с помощью деревянного шпиля и металлического фартука, а также в каждом угле отдельно к верхней обвязке.

Выбор и укладка кровли

При выборе кровли необходимо исходить из того, готовы ли вы заниматься обшивкой крыши ОСП плитами.

Установив стропильную систему и обрешётку, вы можете уложить, например, профнастил или металлочерепицу. Если же вы хотите уложить мягкую черепицу (типа Шинглас), то необходимо дополнительно обшить крышу плитами, поверх которых уже и будет укладываться кровля.

Пошаговая инструкция с фото

Ниже приведено строительство шестигранной беседки в 13 шагов. Каждая фотографии подписана и описывает процесс, который происходил. В следующем пункте будет показано видео, в котором данный процесс показан ещё нагляднее.

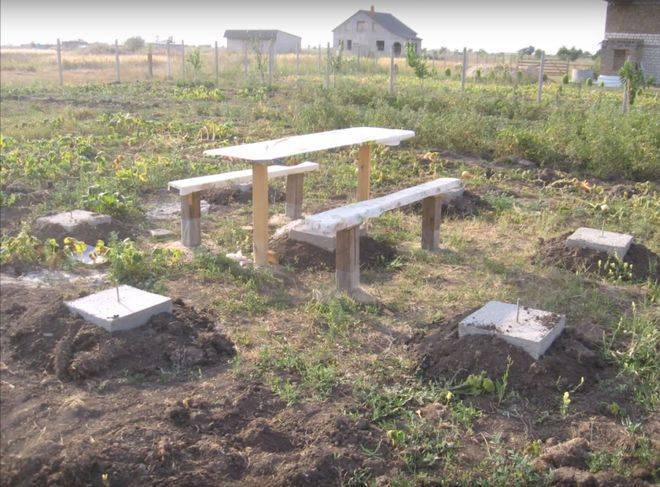

Шаг 1. Основание — фундаметные блоки из бетона вокруг лавочки

Шаг 2. Снятие опалубки блоков

Шаг 3. Установка вертикальных столбов

Шаг 4. Установка верхней обвязки

Шаг 5. Готовая нижняя обвязка и перила

Шаг 6. Изготовление деревянного шпиля

Шаг 7. Возведение стропильной системы

Шаг 8. Обшивка стен

Шаг 9. Обшивка крыши

Шаг 10. Обшитая крыша

Шаг 11. Укладка мягкой черепицы

Шаг 12. Изготовление водоотлива

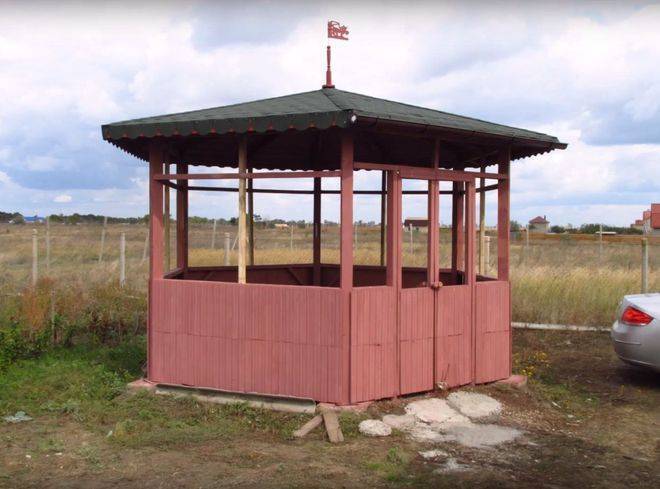

Шаг 13. Готовая постройка

Видеоинструкция

Интересное видео по строительству представил канал на Youtube под названием «Вся наша жизнь!». С помощью фотографий, авторы видеоролика показывают свои шаги от момента возведения фундамента до укладки мягкой черепицы на крышу.

Фундамент для беседки — пошаговые действия

Итак, для того что бы построить фундамент под беседку своими руками, нам потребуется для начала сделать несколько операций и подготовить нужный инструмент:

  • шуруповерт или дрель;
  • сварка;
  • болгарка или электролобзик;
  • набор шурупов и гвоздей;
  • деревянный материал (доски, брусочки, колья, распорки);
  • железный материал (арматуры, проволоки, прутья);
  • молоток;
  • нитки;
  • рулетка.

С инструментом разобрались, приступаем к работе.

Разметка

Первым делом, стоит разметить колышками внешнюю сторону, где мы будем копать траншею. Для замера длинны и определения углов, используем нитки и рулетку. Каждый строит свою беседку, поэтому о точных размерах рассказывать нет смысла.

Полезный совет: проверить прямоугольность разметки можно с помощью протягивание ниток по диагонали.

Далее, нужно отметить на кольях с помощью гидроуровня, точки горизонтальной плоскости. По ним будем натягивать шнур. Это поможет нам определить границы траншеи.

Устанавливаем колья с внутренней стороны, учитывая размеры фундамента и траншеи. По аналогии натягиваем нитки вдоль периметра. Рекомендуется использовать заготовленный чертеж.

Траншея

После того, как мы сделали разметку, начинаем выкапывать траншею, её минимальная глубина должна быть полметра, можно чуть больше. На дно ямы лучше уложить рубероид или полиэтиленовую пленку. После чего засыпать все это дело песком с гравием слоями по 15 – 20 сантиметров. У вас должно получиться три одинаковых слоя.

При этом каждую насыпь нужно хорошо проливать водой и утрамбовывать. Ровно по горизонтали нивелируем верх подушки. В отдельных участках по необходимости подсыпаем песка.

Опалубка

Теперь переходим к заготовке опалубки. Её размеры должны соответствовать фундаменту. Как по длине, так и по ширине. Скреплять отдельные элементы доски можно с помощью брусков.

Приступаем к сборке, начиная с внутренней стороны.

  1. Укладываем доски, стараясь держать ровный угол ребра опалубки. После чего соединяем их с помощью шурупов, что бы легче было разобрать конструкцию.
  2. Теперь, еще раз проверяем уровнем ребро опалубки, по необходимости — регулируем.
  3. Для жесткости фиксации, оббиваем щиты с внешней и внутренней стороны. По три колышка на каждую доску и фиксируем их с помощью шурупов или гвоздей.
  4. Далее, по необходимости, выравниваем сторону щита опалубки. Для этого вбиваем кол напротив доски и вставляем между ними палку, тем самым регулируя наклон. Его можно померить с помощью натянутой нитки.
  5. Полученные деревянные распорки необходимо закрепить шурупами.

По окончании действий, приступаем к следующему этапу работ.

Армирование

Что бы придать более надежный вид фундаменту под беседку, своими руками можно её армировать. Для связки железных арматур можно использовать сварку или стальную проволоку диаметром 1 – 1.5 мм. Специальных инструментов для вязки вам не потребуется, можно использовать обычную загнутую отвертку.

Конструкция из арматурных прутьев должна полностью соответствовать размерам фундамента. Делать сетку нужно по следующей схеме.

  1. Полученные короба, соединяем в одну конструкцию. Дополнительно, можно усилить углы основания с помощью загнутых прутьев диаметров 5 -6 мм.
  2. Далее собираем наружную опалубку аналогично внутренней. Проделываем все тоже самое и фиксируем.
  3. Последнее действие – это залить полученную конструкцию бетоном.заливка фундамента

Этот процесс необратим, поэтому к нему стоит тщательно отнестись. Рекомендуется сделать пробный замес и посмотреть, как он будет схватываться. Качественный бетон застынет уже через сутки.

Засыпка бетона

Приступаем к засыпке бетона. Его необходимо хорошо утрамбовать, а лишний слой убрать прямым инструментом.

Полезный совет: для лучшей реакции фундамент необходимо промывать и держать во влажном состоянии в течение нескольких дней. Через несколько дней опалубку убираем и получаем свеженькое основание.

Столбчатый фундамент

Один из самых простых видов. Зарекомендовал себя как надежный фундамент для деревянной беседки. Не рекомендуется устанавливать на него каменные и кирпичные сооружения. Устройство не сложно и вполне осуществимо собственными силами, без привлечения специалистов. Строители отмечают главные достоинства столбчатого фундамента:

  • Высокая скорость постройки;
  • Нет необходимости выравнивать участок;
  • Пригоден для местности с большим перепадом высот;
  • Большой срок службы;
  • Прочность;
  • Не высокая цена.

Отличается от блочного глубиной ям для установки опор. Если грунт содержит глину и подвержен пучению, то заглублять фундамент нужно ниже уровня промерзания почвы. Это позволит предотвратить влияние на фундамент сезонных подвижек грунта. В остальном порядок и характер работ аналогичен установке блочного фундамента.

Столбы могут быть изготовлены из различных материалов. Наиболее часто используемые – бетон и кирпич. Иногда столбы изготавливают из подручного материала – покрышек. Также применяются асбестовые трубы, технология установки которых обладает рядом особенностей.

Строительство шестигранной беседки

Строительство шестигранной беседки

Шестигранная садовая беседка всегда смотрится очень нарядно и является украшением любого участка. При ее строительстве очень важна точность расчетов, ведь погрешности на любом из этапов заметно повлияют на конечный результат. Начинать необходимо с чертежа будущей постройки, что позволит правильно разметить участок и рассчитать количество материалов.

Схема шестигранной беседки в разрезе

Для строительства потребуется:

  • цементный раствор;
  • кирпич или шлакоблок для столбов;
  • деревянные балки сечением 150х150 мм;
  • строганный брус 100х100 мм;
  • обрезная доска 50х100 мм;
  • рубероид;
  • доски для пола;
  • саморезы;
  • грунтовка;
  • лак для дерева;
  • шуруповерт;
  • электролобзик;
  • строительный уровень;
  • кровельное покрытие.

Шаг 1. Разметка

Для разметки участка понадобится две деревянных рейки и веревка длиной около 2 метров. Выбранный участок выравнивают, освобождают от растительности и камней, посередине вбивают в землю рейку и обвязывают ее веревкой. Второй конец веревки привязывают к другой рейке и с помощью такого самодельного циркуля рисуют окружность с радиусом 1,75 м. Получившийся круг делят на 6 равных частей и ставят маячки на линии разметки. Здесь будут располагаться опорные стойки для беседки.

Шаг 2. Изготовление столбчатого фундамента

На месте маячков выкапывают ямы глубиной 0,5 м и прямоугольной формы. На дно насыпают речной песок слоем 10-15 см, затем такой же толщины слой крупного щебня. Посередине ямы вбивают стальной прут длиной 70 см, после чего заливают все цементным раствором. Сверху укладывают кирпич в 3-4 ряда с обязательной перевязкой. Арматурный прут должен находиться по центру кладки. Точно так же выкладывают остальные 5 опор и дают раствору хорошо высохнуть.

Шаг 3. Монтаж основания беседки

Делаем основание

Измеряют расстояние между соседними столбами и обрезают балки согласно замерам. Должно получиться 6 одинаковых по длине и толщине балок. Для надежного соединения опор между собой, на концах делают срезы в половину толщины дерева. После этого пиломатериал грунтуют и высушивают, а затем укладывают на столбы в виде шестиугольника. Между балками и столбами фундамента обязательно прокладывают куски рубероида.

Строительство беседки

Когда балки нижней обвязки закреплены, внутри шестиугольника крепят лаги. Центральная лага ставится точно по центру конструкции, выравнивается по горизонтали и фиксируется к балкам с помощью металлических пластин и болтов. Далее монтируют 2 лаги перпендикулярно центральной, а все остальные вставляют под углом, для чего на концах досок делают небольшие срезы с обеих сторон. В завершение укрепляют лаги перемычками из бруса и обшивают досками.

Шаг 4. Возведение стен

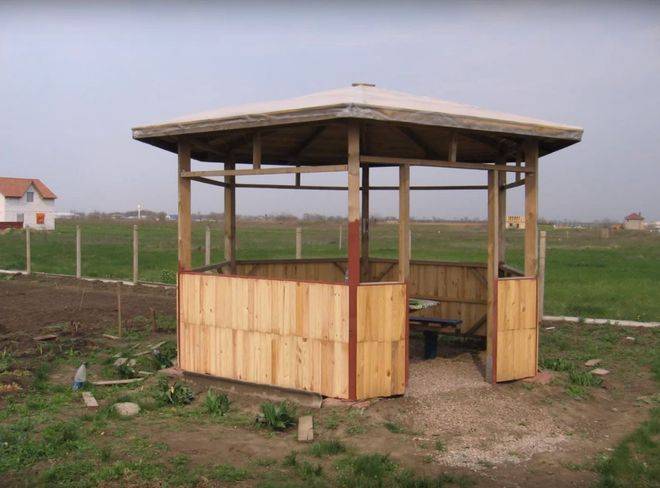

Шестиугольная беседка из дерева

Каркас беседки делают из 6 брусьев 100х100 мм одинаковой длины. Каждый брус устанавливают на один из углов основания и фиксируют анкерными болтами. Обязательно проверяют вертикальность опорных стоек, чтобы конструкция не была перекошенной. По верхнему краю монтируют обвязку из толстых досок, а на высоте 70-90 см от пола стойки соединяют горизонтальными перемычками из бруса, оставляя свободным вход.

Стены могут выполняться в нескольких вариантах, в зависимости от имеющихся материалов. Можно закрыть беседку до половины листами водостойкой фанеры, обшить досками, закрепить на перемычках между стойками деревянные фигурные решетки. Можно сделать две или три стены глухими, а остальные декорировать коваными элементами.

Шаг 5. Монтаж крыши

Изготовление крыши на землеУстановка каркаса крыши

Когда стены готовы, приступают к установке стропил для крыши. В качестве стропил берут доски 50х100 мм; для удобства сборку производят на земле. Поскольку в беседке отсутствует центральный столб, аккуратно соединить стропила достаточно сложно. Упростить этот процесс поможет вырезанный из бруса шестигранник, каждая сторона которого будет соответствовать толщине стропил. Торцы досок обрезают под углом и крепят гвоздями к шестиграннику; а на внутренней стороне обвязки выпиливают пазы для установки стропил. После этого конструкцию обшивают досками по кругу, оставляя небольшие зазоры, поднимают наверх и закрепляют болтами. Теперь остается только уложить кровельный материал.

Мебель для беседки

Крепеж для стропил
