Правила и последовательность расчетов

После того как было принято решение о сооружении фундаментной конструкции на сваях, застройщику необходимо приступить к выполнению расчетов, которые следует проводить в определенной последовательности:

  1. В первую очередь придется определить нагрузку, которая будет оказываться в процессе эксплуатации на фундаментную конструкцию. Для этого застройщику следует рассчитать не только массу несущих стен и перестенков, но и кровли, напольных покрытий, фасадной и внутренней облицовки, плит перекрытий и т. д.
  2. После этого определяется полезная нагрузка, которая будет оказываться на фундамент. В данном случае речь идет о бытовой технике, мебели, количестве людей, которые будут проживать в здании (в расчет принимается величина, колеблющаяся в диапазоне 150-200 кг/кв.м.).
  3. К полученной при расчетах сумме застройщик должен прибавить вес, который будет оказывать на все здание снег в зимнее время года. Для большинства регионов Российской Федерации используется величина 180 кг/кв.м.
  4. Все суммы нагрузок необходимо умножить на коэффициент запаса, величина которого составляет 1,1. В некоторых случаях целесообразно задействовать другой показатель – 1,2.
  5. Рассчитывается нагрузка, которая будет оказываться на одну сваю без ее проседания в грунт.

Если застройщик примет решение приобрести готовые опоры, то ему в обязательном порядке нужно узнать у продавца не только основные технические параметры, но и их способность выдерживать конкретный тип нагрузки.

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

  • Стойки.
  • Висячие.

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП 2.02.03-85 – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

  • диаметр;
  • марку бетона;
  • вид армирования;
  • глубину бурения;
  • механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

  1. Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
  2. Монтаж обсадной трубы (в сыпучих и сырых грунтах).
  3. Установку арматурных каркасов.
  4. Бетонирование скважины.
  5. Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
  6. Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Общие сведения по результатам расчетов

  • Общая длина ростверка
    – Периметр фундамента, с учетом длины внутренних перегородок.
  • Площадь подошвы ростверка
    – Соответствует размерам необходимой гидроизоляции.
  • Площадь внешней боковой поверхности ростверка
    – Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • Общий Объем бетона для ростверка и столбов
    – Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона
    – Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента в местах основания столбов
    – Нагрузка на почву от веса фундамента в местах основания столбов/свай.
  • Минимальный диаметр продольных стержней арматуры
    – Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
  • Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
    – Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • Минимальный диаметр поперечных стержней арматуры (хомутов)
    – Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
  • Минимальное кол-во вертикальных стержней арматуры для столбов
    – Количество вертикальных стержней арматуры на каждый столб/сваю.
  • Минимальный диаметр арматуры столбов
    – Минимальный диаметр вертикальных стержней для столбов/свай.
  • Шаг поперечных стержней арматуры (хомутов) для ростверка
    – Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • Величина нахлеста арматуры
    – При креплении отрезков стержней внахлест.
  • Общая длина арматуры
    – Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры
    – Вес арматурного каркаса.
  • Толщина доски опалубки
    – Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки
    – Количество материала для опалубки заданного размера.

Достоинства и недостатки столбчатого фундамента

Преимущества

  • Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
  • Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
  • Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

  • В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
  • Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Что представляет собой буронабивной фундамент

Применение в основании буронабивных свай и делает его буронабивным фундаментом. Оптимальным решением использования такого основания считается при очень глубоких слоях грунта, где другой тип основы невозможен. Используют буронабивной фундамент и в тех случаях, когда присутствует слабый грунт. Например, болотистая и торфяная местность. Идеальным вариантом будет использование такого основания, когда строятся лёгкие деревянные дома и каркасные. Незаменимым окажется он и на крутых склонах.

Технология достаточно проста, бурятся скважины, вставляются сваи, которые потом заливают бетоном. Работа может выполняться ручным буром или мотобором. Для этого подбирают нужный диаметр бура под скважину. В готовое отверстие делается опалубка. Иногда грунт не осыпается, в этом случае, можно обойтись без опалубки. Тогда её делает только над верхним слоем почвы, чтобы сделать оголовок сваи. Использование такого варианта, позволяет делать заливку бетоном непосредственно в скважину.

Как мы уже упоминали, если почва сыпучая, следует делать опалубку. Устройство для неё складывается из рубероида, который сворачивается в трубу. Можно также использовать асбестоцементную трубу, это будет прекрасным вариантом.

Буронабивные сваи работают на разрыв и на сжатие. Сжимающую нагрузку на столб оказывает строение. Разрыв нагрузки следует ожидать с обратной стороны. То есть, действует пучинистый грунт и сваю зажимает в нижней части почвы, тогда как верхнюю часть её тянет промёрзшая земля вверх. Поэтому непременно надо армировать сваи.

Расчет монолитного ростверка

После бурения скважин и замоноличивания фундаментных колонн, на устроенные выпуски арматуры вяжут каркас для ростверка, предварительно соорудив опалубку. Таким образом обеспечивается целостность работы надземной и подземной частей будущего фундамента. В качестве опалубки обычно используют деревянные сборные конструкции или готовые металлические или пластиковые несъемные опалубочные желоба. Геометрические характеристики ростверка не столь критичны, главное, чтобы обрез фундамента соответствовал ширине будущей стеновой конструкции, а высота не была меньше рабочего слоя бетона с учетом расположенной арматуры и защитного слоя. Посмотрите видео, как рассчитать ростверк.

При устройстве монолитных конструкций очень важно соблюдать поточность производства – образованные длительным перерывом в монтаже так называемые холодные швы станут слабыми местами бетонного камня и могут привести к внезапному разрушению конструкции. Поэтому рекомендуется устраивать колонны и ростверк поэтапно, чтобы разделить объем

Объем бетона, необходимого для устройства ростверка, рассчитывается в соответствии с геометрическими характеристиками будущего железобетонного пояса. Также следует учитывать коэффициент усадки бетона и добавлять 5% к расчетному объему, заказывая материалы. Вполне реальна и повсеместно используется технология приготовления бетонной смеси на месте с помощью бетоносмесителя, но рациональнее заказывать доставку готовой смеси с предприятия ЖБИ или ближайшего бетонно-растворного узла. Это позволит дополнительно ускорить процесс устройства фундамента.

Поможем с расчётами и работами по свайному фундаменту

Мы опытная компания по погружению железобетонных свай и шпунтов, с большим парком техники и большим количеством сданных объектов. Поможем Вам с возведением свайного фундамента любой сложности, примеры наших работ на фото. Видео наших работ. Ждём Вашего обращения по заявке:

Цены на услуги

Подробнее

Расчёт нагрузки на фундамент

Неприятно наблюдать, как в недавно построенном доме появляются на стенах трещины. Самое печальное в этой ситуации, что исправить практически ничего изменить нельзя,…

Подробнее

Смета на забивку свай — техкарта на забивку свай

Существуют 2 типа сметы — коммерческая смета смета Данная смета составляется с учетом спроса и предложений, загруженности оборудования и специфики конъюнктуры. Наша…

Подробнее

Расчёт нагрузки на фундамент

Ознакомьтесь с материалом о том зачем это делается, а также как грамотно и верно выполнять расчёт нагрузки на фундамент.

Плюсы и минусы свайно-ростверкового фундамента

Конструкция свайно-ростверкового фундамента представлена свайными опорами, объединёнными вверху плитами или балками…

Особенности расчета свайного фундамента

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

В качестве примера определим, сколько свай диаметром 20 см потребуется для  фундамента под дом, вес которого составляет 60 тонн. Из таблицы видно, что одна стойка может выдержать вес не более 1884 кг. Разделив 60 000 кг на 1884 кг, получим 31,84 штук. Округляем в большую сторону до целого числа и получаем 32 сваи. Для их заливки (без осадных труб) нужно купить арматуру и бетон общей стоимостью 32х428,68 руб. = 13 717 руб.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

Расчет общих нагрузок на основание

Вычисление общих нагрузок возможно только при наличии проекта дома с деталировкой и перечнем используемых материалов. Точный расчет можно проводить на основании СП 24.13330.2011, но для жилых объектов рекомендуется применять упрощенную схему. Это позволит получить чуть меньшую точность, но хорошим запасом по прочности, а также не привлекать специалистов-проектировщиков.

Определяем фактическую массу здания

Для надежности основания важно правильно вычислить массу дома

В понятие фактической массы здания входят все применяемые строительные материалы и конструкции для его возведения: стены, перекрытия, кровля, перегородки, окна, двери, установленное количество свай и т. д. Для определения веса стен можно воспользоваться следующими данными:

  1. Кирпичная кладка, толщиной в 150 мм (в полтора кирпича), создает нагрузку на фундамент величиной в 30-50 кг/м2.
  2. Оцилиндрованные бревна, брус или сруб способны нагрузить основание на 70-100 кг/м2.
  3. Вес железобетонных плит с толщиной 150 мм составит 300-350 кг/м2.
  4. Каркасные панели создадут нагрузку на фундамент величиной в 30-50 кг/м2.

Для определения веса перекрытий необходимо ориентироваться на такие значения:

  1. Чердачное перекрытие с применением деревянных балок и утеплителя плотностью менее 200 кг/м3 создаст нагрузку на фундамент 70-100 кг/м2.
  2. Перекрытие чердака деревянными балками и настилом утеплителя плотностью менее 500 кг/м3 создадут нагрузку для фундамента 150-200 кг/м2.
  3. Цокольное перекрытие деревянными балками с утеплителем плотностью менее 200 кг/м2 нагрузят  основание на 100-150 кг/м2.
  4. Перекрытие цоколя деревянными балками с утеплителем плотностью до 500 кг/м3 создадут нагрузку для фундамента 200-300 кг/м2.
  5. Перекрытие на основе железобетонных плит создадут нагрузку в 500 кг/м2.

Упростить расчет нагрузки кровельного материала можно путем использования данных компании изготовителя.

Определение полной нагрузки на единицу площади производят путем суммирования всех нагрузок и умножения полученного значения на коэффициент 1,5, который обеспечит запас прочности в 50%. Для большинства жилых домов этого запаса будет достаточно.

Определение снеговых нагрузок

Величина снеговых нагрузок определяется согласно СП 20.13330.2011 по формуле:

Снеговая нагрузка

где ce – коэффициент сноса снега под действием внешних факторов, таких, например, как ветровых потоков;

ct – термический коэффициент;

µ – коэффициент перехода между снежным покровом и кровельным покрытием;

Sg – масса снежного слоя на единицу площади (1 м2).

Все коэффициенты необходимо взять из таблиц СП 20.13330.2011. При этом вес снегового покрова следует определить с использованием карты снеговых районов.

Критерии оценки ветровых нагрузок

При строительстве дома на сваях необходимо учитывать ветровую нагрузку

Для фундамента на основе буронабивных или винтовых свай ветровые нагрузки также стоит учитывать, так как они могут создавать сдвиговые поперечные деформации. Расчет производится согласно СП 20.13330.2011. При этом обязательно учитывают следующие факторы:

  1. Преобладающий тип ветровых потоков.
  2. Предельные значения давления ветра на единицу площади.
  3. Наличие вихревых потокообразований.
  4. Возможное образование некоторых видов неустойчивых аэродинамических колебаний.

Нормативные ветровые нагрузки определаются путем суммирования средней и пульсационной составляющих.

Вычисление полезных нагрузок

Расчет полезных нагрузок для буронабивных и винтовых свай вычисляется по методу, описанному в СП 20.13330.2011.  Во внимание берутся все предметы интерьера, люди и домашние животные. Для жилых домов рекомендуется брать усредненную нагрузку, которая составляет 150 кг/м2

Посмотрите видео, которое рассказывает о вычислении полезных нагрузок, а также испытании свайных опор.

Сколько необходимо свай?

Глубина свай определяется, исходя из расположения в грунте твердого несущего пласта, а также линии сезонного промерзания почвы. Если тока промерзания грунта находится на глубине не больше 2,5 м, то ее значение (определяют по формуле:

  1. M_t – сумма среднемесячных отрицательных температур за всю зиму;
  2. d_0  – коэффициент учитывающий тип грунт на участке.
Тип почвыЗначение
Глина, суглинок0,23
Супесь, мелкий и пылеватый песок0,28
Песок гравелистый, средней и большой крупности0,30
Крупнообломочная порода0,34

Чтобы исключить действие сил морозного пучения на фундамент, сваю заглубляют ниже точки промерзания на 30 см.

Ленточный ростверк может лежать на земле, быть заглубленным или нависать над участком.

В последнем случае высота сваи зависит от таких факторов:

  • количества осадков;
  • уровня снега;
  • глубины подземных источников;
  • вероятности подтопления;
  • температурного режима в помещении.

Минимально возможная высота цоколя – 20 см при условии, что сооружение проектируется на плотных грунтах. В противном случае выбирают высоту в диапазоне 35–45 см, проверяя несущую конструкцию на уровень несущей способности относительно возможным деформациям.

Для этого рассчитывают величину деформации F по формуле:

  • a – коэффициент, который зависит от качества бетона (выбирается от 1 до 0,8 в зависимости от тяжести и зернистости);
  • Rbt – класс бетона по прочности;
  • u – периметр опорной конструкции;
  • h – высота сваи.

Если полученное значение больше проектных нагрузок на грунт, то высота опорных элементов подобрана корректно. В противном случае необходимо пересмотреть значение параметра.

Описание расчета деформации свайно-винтового основания на продавливание приведено в СНиП 2.02.03-85.

Как правило, средний шаг между опорами в таком основании равен 1,5 – 2,5 м. Силовые элементы располагают по углам конструкции и под точками пересечения несущих стен, где преобладают проектные нагрузки.

Количество опор определяется, исходя из суммарного веса сооружения и несущей способности одной сваи. Уменьшая шаг между силовыми элементами, можно при необходимости увеличить допустимую нагрузку фундамента.

Фундамент на буронабивных сваях – что это такое?

Буронабивная свая – это не заводское изделие, она изготавливается прямо на стройплощадке. Бурят скважину (при небольшой глубине можно воспользоваться садовым буром), устанавливают в нее обсадную трубу, армируют и заливают бетоном. В верхнюю часть вмуровывают шпильки, на которые будет крепиться ростверк.

схема буронабивной сваи

Фундамент с буронабивными сваями. Ростверк — дерево

Иногда для устройства сваи используется специальный бур с выдвигающимся ножом в нижней части: нижний участок скважины благодаря ножу получается расширенным, после заливки бетона там образуется «башмак». Такое основание обладает повышенной устойчивостью.

Специальный бур с выдвигающимся ножом

Правильный буронабивной фундамент для плохих грунтов – сваи, расширяющиеся сверху вниз.

Надежное, устойчивое основание под частный дом (в том числе в два-три этажа) – ленточный фундамент с буронабивными сваями. Функцию ростверка в этом случае выполняет бетонная лента.

Выбор нужной разновидности фундамента определяется характеристиками грунта, морозным пучением, залеганием грунтовых вод, уровнем промерзания почвы, тяжестью постройки. Если грунт сильно пучинистый, ленту не используют, делают повышенный ростверк до 20 см над уровнем земли.

3.3. Армирование ростверка свайного фундамента

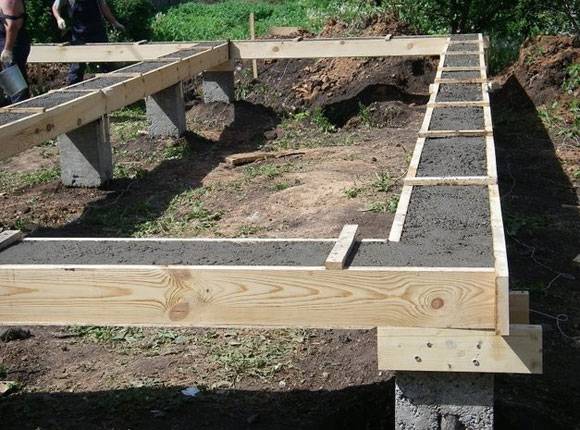

Поверх каждого столба перед установкой ростверка делают гидроизоляцию из просмоленного рубероида. Вместо смолы возможно использование гидростеклоизола.

Далее, разметочная нить снова натягивается на оставленные опоры, и в обозначенных границах под будущий ростверк укладывается подушка из щебня и песка, которая проливается водой и утрамбовывается. Для того, чтобы вода при заливке бетона не ушла в землю, укладывается полиэтилен или рубероид.

Армирование ростверка происходит до установки опалубки.

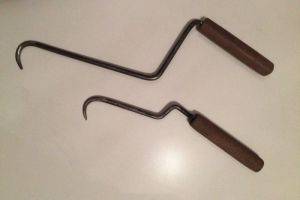

После завершения вязки арматуры, разметочная нить снова натягивается и по ней устанавливается опалубка.

Заливка монолитного ростверка осуществляется также, как и при заливке ленточного фундамента.

Для обустройства «висячего» фундамента под него предварительно укладывается слой песка, который по мере высыхания конструкции удаляется. Заменить песок можно деревянным коробом в форме буквы «П», который устанавливается на слой кирпича. Через 3 дня короб и кирпичи удаляются.

На каком расстоянии необходимо устанавливать винтовые сваи?

Определение расстояния между сваями при возведении фундамента под частный дом требует соблюдения методики, учитывающей многие факторы. В них входят параметры, описывающие как свойства самих свай, так и специфику грунта и погодных условий местности. Но главным моментом является общая нагрузка, которую строение оказывает на фундамент.

Существуют методики типового размещения свай, а также правила, указывающие на наиболее нагруженные участки здания. Чтобы определить точное размещение свай, необходимо вычислить их количество и, следуя предписаниям, расставить опоры в плане фундамента.

Подведем итоги

Когда строится здание с буронабивным свайным основанием, расстояние от одной опоры до следующей принимается из условий:

  • Не меньше 1 м;
  • От 3 до 6 диаметров сваи;
  • На основании расчета. Нормы относятся к требованиям, а не к рекомендациям;
  • Для нужного значения можно изменить в расчете параметры бетонного столба -площадь основания или боковой поверхности (глубину прохождения грунта);
  • Результат практических исследований отличается от табличных данных;
  • Застройщик, имеющий опыт работы на этом участке, сокращает затраты на подготовительные исследования и минимизирует вероятность просчета.

Заключение

На этапе проектирования одна из ключевых задач конструктора – грамотно подобрать тип и параметры опорных элементов. За несущую способность фундамента в большей степени отвечает его опорная площадь, которая, в свою очередь, зависит от размера сечения свай.

Потребность в несущей способности силовой конструкции определяется, исходя из геологических особенностей участка и проектных нагрузок. Для расчета грузоподъемности используют формулы, регламентированные нормативными документами.

На практике, выбирая модель сваи, нужно обращать внимание не только на ее несущую способность, но и пересчитать показатель, используя табличные данные, описывающие свойства грунта под опорной площадью основания
