Свайный фундамент расчет количества свай: используем калькулятор для расчета количества свай

Ростверк

Ростверк – элемент фундамента, необходимый для равномерного распределения нагрузки, оказываемой строением на фундамент. Для обеспечения надежности ростверка нужно рассчитать ряд параметров, при этом тип ростверка значения не имеет.

В расчеты входят:

  • сила продавливания фундамента;
  • сила продавливания, воздействующая на каждый угол отдельно;
  • сила воздействия на изгиб.

Если используется высокий ростверк, вся нагрузка воздействует на сваи. Вертикальная нагрузка действует снизу, деформирующая нагрузка – сбоку. Такие расчеты очень сложны и требуют профессиональных знаний. Для расчетов необходимо воспользоваться стандартами индивидуального строительства.

Они определяют следующие нормы:

  • соединяться опоры с ростверком могут двумя способами: жестким и свободным;
  • глубина вхождения головы сваи в ростверк – минимум 10 см;
  • расстояние между землей и ростверком – не менее 20 см;
  • толщина ростверка не может быть меньше толщины стен и минимально равняется 40 см;
  • ростверк должен иметь высоту более 30 см;
  • ростверк укрепляется продольным и поперечным армированием с сечением прута от 10 до 12 мм.

Параметры для расчета основания

Перед началом расчетов основания необходимо проанализировать геологические и климатические условия на участке.

При дальнейшем понадобятся такие сведения:

  • тип грунта, а также его химический состав, физико-механические свойства, влажность;
  • глубина промерзания земельных масс и уровень подземных источников под опорной площадью;
  • риски подтопления, оползней и т.п.;
  • карта участка, где отображены особенности ландшафта, а также линии инженерных коммуникаций.
  • среднее количество осадков в регионе.

Вычисления проводят с целью определения таких параметров, как:

  • глубина закладки основания;
  • количество свай и оптимальный шаг между ними;
  • вес конструкции, который давит на фундамент;
  • допустимая нагрузка на силовые элементы;
  • сопротивление почвы.

Для расчета суммарных нагрузок от проектного сооружения необходимо иметь его план, чтобы знать:

  1. площадь перекрытий;
  2. высоту этажей, толщину стен;
  3. используемые строительные материалы.

Все допустимые и поправочные коэффициенты берутся из вышеуказанных СНиП.

Правила и последовательность расчетов

После того как было принято решение о сооружении фундаментной конструкции на сваях, застройщику необходимо приступить к выполнению расчетов, которые следует проводить в определенной последовательности:

  1. В первую очередь придется определить нагрузку, которая будет оказываться в процессе эксплуатации на фундаментную конструкцию. Для этого застройщику следует рассчитать не только массу несущих стен и перестенков, но и кровли, напольных покрытий, фасадной и внутренней облицовки, плит перекрытий и т. д.
  2. После этого определяется полезная нагрузка, которая будет оказываться на фундамент. В данном случае речь идет о бытовой технике, мебели, количестве людей, которые будут проживать в здании (в расчет принимается величина, колеблющаяся в диапазоне 150-200 кг/кв.м.).
  3. К полученной при расчетах сумме застройщик должен прибавить вес, который будет оказывать на все здание снег в зимнее время года. Для большинства регионов Российской Федерации используется величина 180 кг/кв.м.
  4. Все суммы нагрузок необходимо умножить на коэффициент запаса, величина которого составляет 1,1. В некоторых случаях целесообразно задействовать другой показатель – 1,2.
  5. Рассчитывается нагрузка, которая будет оказываться на одну сваю без ее проседания в грунт.

Расчет несущих характеристик сваи

Несущие характеристики сваи в конкретном типе грунта являются важными, поскольку в случае пренебрежения ими может возникнуть ситуация, когда характеристики сваи превысят возможности почвы и появятся усадки. Вследствие негативного влияния проседания почвы вес здания будет распределен неравномерно и могут возникнуть нежелательные деформации или частичное разрушение объекта.

Определить несущую способность грунта можно только после проведения изысканий. Затем, зная состав залегающих слоев и с использованием таблиц из нормативных документов можно вычислить несущую способность почвы. В таблице 1 приведены значения для типичных грунтовых составов.

Несущая способность грунта в зависимости от его состава

После этого определают несущие характеристики одной сваи. Для этих целей также необходимо пользоваться справочными данными для конкретного типа свай либо данными от производителей свайных элементов для буронабивных или винтовых свай. В качестве примера в Таблице 2 приведены данные по определению несущих способностей винтовой сваи 89х300 (Т).

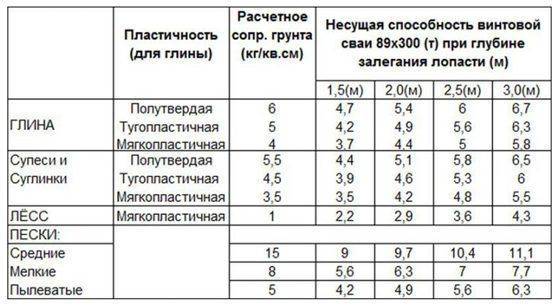

Влияние плотности грунта на несущие способности сваи 89х300 (Т)

Расчет количества винтовых или буронабивных свай для фундамента производится обычным делением полной нагрузки объекта на несущую способность одной опоры.

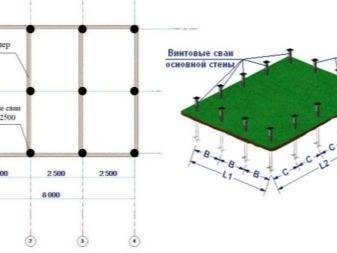

Каким должен быть шаг размещения свай?

Полученное значение количества свай является недостаточным для расчета фундамента, так как их размещать можно только определенным образом, соблюдая определенный шаг, чтобы не нарушить плотность грунта и не ухудшить его несущие способности.

Рекомендуем посмотреть видео на тему размещения опор на необходимом расстоянии.

Максимальный шаг для домов из разных материалов составляет:

  1. Для деревянных на основе готовых каркасов, бревен либо бруса допустимый интервал между сваями составляет 3 м.
  2. Для домов на основе пенобетонных блоков или шлакоблока шаг между сваями должен быть до 2-х метров.

Минимальный шаг свай фундамента ограничен несущими способностями грунта. При установке буронабивных свай или закручивании винтовых происходит уплотнение почвенных слоев. Поэтому слишком близкое расположение является не только нецелесообразным с технической, а и финансовой точки зрения.

Порядок вычислений

Всегда первый шаг в любой работе – это проектирование.

Для проведения расчетов можно использовать стандартизированную методику для винтовых свай, описанную в СНиП 2.02.03–85. В ее основе лежат данные по геодезическим исследованиям конкретного участка земли.

В них входят следующие сведения:

  • описание рельефа участка;
  • состав и плотность грунта;
  • уровень залегания грунтовых вод;
  • глубина промерзания почвы;
  • посезонный уровень осадков в регионе застройки.

При помощи этих данных вычисляется количество винтовых свай для фундамента (К).

Для расчетов понадобятся такие показатели:

  • общая нагрузка на фундамент (Р), представляющая собой сумму масс всех использованных материалов;
  • коэффициент надежности (к), являющийся корректирующим показателем для значения общей нагрузки на сваи;
  • несущая способность грунта – табличное значение;
  • площадь пяты сваи, находящаяся в прямой зависимости от ее диаметра, – табличное значение;
  • максимально допустимая нагрузка (S), показатель для одной сваи – табличное значение.

Коэффициент надежности (к) коррелирует с общим количеством свай и имеет соответствующие значения:

  • к=1.4, если свай от 11 до 22 штук;
  • к=1.65 – от 5 до 10 штук;
  • к=1.75 – от 1 до 5 штук.

На каждую сваю ложится нагрузка, равная общей нагрузке, деленной на количество опор. Чем их меньше, тем сильнее нагрузка на одну сваю и тем быстрее она приходит в негодность, а вместе с ними весь фундамент и дом.

При помощи приведенной формулы, коэффициента для винтовых свай расчет нагрузок и дальнейшее строительство не сопряжено с особыми трудностями.

При окончательных расчетах необходимо распределить нагрузки под несущими конструкциями и критическими точками с излишним давлением на фундамент с учетом:

  • типа свай (висячих или стоек);
  • массы;
  • значения кренового усилия.

Какую информацию нужно предварительно собрать?

Выбор свай для фундамента с учетом влияющих факторов

  1. Получить подробную информацию о состоянии грунтов, высоте залегания водных горизонтов и степени подвижности отдельных пластов.
  2. Разработать проект будущего дома с учетом используемых строительных материалов, дополнительно предусмотреть погрешность на мебель и другие материалы.
  3. Рассчитать, сколько нужно по массе всех строительных материалов для постройки дома.
  4. Уточнить глубину залегания прочных слоев породы и степень их пучения.
  5. Подобрать оптимальный тип свай и характеристики ростверка.
  6. Посчитать допустимую нагрузку на единицу площади грунта, а также допустимое количество несущих конструкций.

Как правило, проектирование таких фундаментов предусматривает сбор всей информации о будущем здании и строительной площадке. Это сложные инженерные расчеты, делать которые должен профессиональный строитель с опытом работы в такой сфере.

При расчетах таких фундаментов также иногда учитывается, сколько и каких нужно гидроизоляционных материалов для защиты основания. Проектирование и расчет этого фундамента состоит с нескольких ключевых этапов:

  • выбор оптимального диаметра используемых свай;
  • расчет максимально допустимой длины конструкции;
  • расчет минимального количества материалов, на которых будет расположен ростверк;
  • расчет несущей способности буронабивных свай как альтернативы фабричным;
  • расчет и выбор ростверка.

На этапе проектирования нужно сразу определиться, какой тип конструкции будет использоваться. Ведь от их характеристик зависит максимально возможное количество конструкций, их допустимый диаметр и технология возведения.

Выбираем оптимальную длину

При проектировании свайных фундаментов нужно помнить, что длина несущих элементов должна быть достаточной, чтобы достичь глубины промерзания почвы и упереться в прочные слои грунта. Ведь, если будут допущены ошибки в проектировании, тогда возникает проседание отдельного угла дома с дальнейшим его разрушением. Поэтому, длина конструкции выбирается с учетом некоторых важных факторов

Плотность грунта

Таблица плотности грунта для расчета свайного фундамента

Если грунты сыпучие и не способны выдерживать большие нагрузки, тогда сваи опускаются до глубины промерзания или достижения прочных почв. На строительной площадке нужно проводить подробные геодезические исследования, провести сбор данных о состоянии почвы и уровня грунтовых вод. Делается это методом глубинного керна или вручную с помощью лопаты.

Если под слоем залегают прочные почвы типа глины или песка, тогда нужно использовать сваи длиной до 2,5 метра. Если под слоем плодородной почвы есть породы низкой плотности, тогда с помощью садового бура делается скважина до уровня залегания прочных пород и по глубине скважины рассчитывается длина несущих элементов.

Перепад высот на участке

Пример расчета высоты свайного фундамента с перепадом высоты на участке

Как правило, при возведении таких фундаментов редко когда делают выравнивание участка по единой плоскости из-за больших финансовых расходов.

Тогда делают скважину в самом низком месте будущего фундамента и в самом высоком, затем рассчитывают длину скважины в обоих местах. Понятно, что далеко не всегда уровень прочных пород будет одинаковым на различных отметках, поэтому бурение проводится в нескольких местах.

В результате получается полноценный проект выбора оптимальной длины основания для дома с учетом типа грунта и высоты на участке. Устанавливать сваи одинаковой длины в таких случаях запрещено, в противном случае возникнет крен в сторону меньшего сопротивления почвы.

Расчет фундамента на изгиб

Многие строители не раз сталкивались с проблемой изгиба несущей конструкции через неверно подобранные материалы или ошибки в расчетах. Соответственно, смета уже никуда не годится, ее нужно оперативно переделывать и проводить новые расчеты. Поэтому в строительных нормах четко указано, что расчет на изгиб проводится только в сечении по грани колонны и по внешнему контуру ростверка.

Есть несколько методик расчетов на изгиб, но подбираются они в каждом конкретном случае индивидуально, исходя от внешних условий. Самый быстрый вариант – это суммирование всех моментов от реакций запроектированных свай, дополнительно учитываются локальные нагрузки.


Схема армированной сваи.

Но такая методика используется, если используются железобетонные сваи. А вот когда используется стальная свайная конструкция, тогда лучше брать методику расчета по сечению колонн. Также таким методом рассчитывается и необходимое количество, и допустимый максимальный диаметр арматуры.

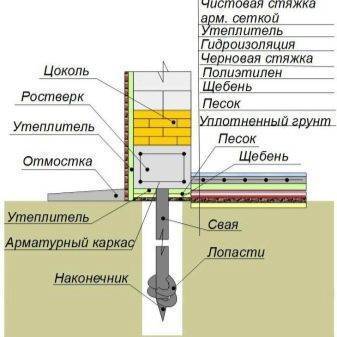

Что такое свайный фундамент и из чего он состоит

Основой для этого типа фундамента служат полые стальные сваи, равномерно распределяемые по периметру будущих несущих стен дома. Внешняя поверхность покрывается защитным антикоррозионным слоем на основе цинка или полимерного материала, а внутренняя поверхность защищается бетоном, заливаемой в установленную сваю. Верхняя часть свай для фундамента соединяется посредством сварки с оголовком, который в свою очередь будет поддерживать ростверк – конструкцию, объединяющую отдельные сваи в единую основу. Чаще всего для изготовления ростверка используется бетон, стальные швеллеры и двутавры, реже – деревянный брус.

В отличие от ленточного или монолитного фундамента, также нагруженного по всему периметру здания, для монтажа не потребуется значительный объем земляных работ. Фундамент на сваях рекомендуется использовать в следующих случаях:

  • Грунты, находящиеся под стройплощадкой, характеризуются неустойчивостью, высокой влажностью, усадкой под воздействием сезонных факторов;
  • Застройка проводится на территории со сложным рельефом, на котором крайне сложно или невозможно установить обычные фундаменты;
  • Климатические условия в местности, а также уровень грунтовых вод, согласно действующим правилам СНиП, вынуждают сооружать массивный бетонный фундамент, требующий значительных денежных вложений;
  • При сооружении каркасного здания, как правило, используется именно свайный фундамент.

Расчет ростверка

Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:

В = М/L*R, где

B — необходимая ширина ростверка;

М — масса дома (за вычетом массы свай);

L — длина ростверка;

R — несущая способность грунта (слоя у поверхности).

Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.

Армирование ростверка

Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».

В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.

Вид арматурыДиаметр прутов
Продольная (рабочее)длина стороны ростверка меньше 3мобщее сечение всего армирования = 0,001*В*H, где B— ширина ростверка, а H — высота. По площади сечения диаметр находят с помощью сортамента арматуры. Количество стержней принимается четным (одинаковое число сверху и снизу). Диаметр назначают не менее 10 мм
длина стороны ростверка больше 3мто же, но диаметр назначают не менее 12 мм.
Поперечное (горизонтальное)6 мм
Вертикальное при высоте ростверка меньше 80 см6 мм
Вертикальное при высоте ростверка больше 80 см8 мм

Пример расчета свайного буронабивного фундамента

Исходные данные для расчета:

  • одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
  • размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
  • кровля стропильная мансардная с покрытием из металлочерепицы;
  • грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).

Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.

НагрузкаВеличина, кг
Наружные кирпичные стены 380 мм(9 м(длина)*2 шт + 7 м (ширина)*2 шт)*4,5м(высота на первом этаже + на мансарде)*0,38 м*1800 кг/м3 (плотность кирпича)*1,2 (коэффициент) = 118200 кг
Перегородки из гипсокартона без шумоизоляции высотой 2,7 м (от пола до потолка)30 м (длина на весь дом)*2,7 м (высота)*27,2 кг*1,2 = 2645 кг
Железобетонные монолитные перекрытия толщиной 200 мм2шт (на 2 этажа) *7 м (ширина дома )*9 м (длина дома)*160 кг/м2 (средняя масса перекрытия на кв. м) *1,3 = 26210 кг
Кровля7 м*9 м*60 кг (масса кв. метра кровли из металлочерепицы) *1,2 (коэффициент надежности) /соs30ᵒ (угол наклона ската) = 5215 кг
Полезная нагрузка на перекрытия (2 шт., пол первого и пол второго этажей)2 шт *7 м*9 м*150 кг/м2 (нормативное значение для жилья) *1,2 = 22680 кг
Снег (нормативное значение снеговой нагрузки взято для г. Москва)7м*9м*180 кг (нормативное значение) *1,4/cos30° = 13050 кг

Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.

Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.

Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.

Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.

Суммарная масса всего дома = 235830 кг = 236 т.

Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.

Проектирование столбчатого фундамента из буронабивных свай. Общие требования

Прочный фундамент должен удерживать строительную конструкцию и сохранять при этом статичное (неподвижное) положение в грунте. Сваи испытывают осевую и поперечную нагрузку. На них действует сила, величина которой зависит от полной массы строительной конструкции.

Способность фундамента к противодействию нагрузкам зависит от характеристик почвы и параметров свай, а именно:

  • от механических свойств грунтов, их склонности к усадке и расползанию;
  • от плотности установки опор в грунте;
  • от глубины залегания свайных подошв;
  • от площади опорных площадок.

На несущую способность почв влияют:

  • механические и физические параметры грунтов;
  • уровень подземных вод;
  • регулярное промерзание.

Тип грунтов определяется гранулометрическими параметрами почвы — удельным и объемным весом, пластичностью, влажностью, пористостью. Наиболее точные характеристики дадут лабораторные исследования образцов грунтов. Усредненные параметры приведены в таблице.

На способность столбов выдерживать нагрузку влияют факторы:

  • площадь основания сваи;
  • класс бетона;
  • степень армирования;
  • частота расположения.

Общие правила размещения столбов (свай):

  • Интервал между столбами должен в три раза превышать диаметров сваи;
  • Максимальный интервал составляет 3 м;
  • Минимальное сечение пятки сваи при длине элемента ростверка до 3 м составляет 0,3 м.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

  • Первые должны быть установлены в точках пересечения несущих конструкций;
  • Остальные монтируются равномерно между обозначенными углами;
  • Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

  • Уровень прочности сваи по материалу и конструкции;
  • Несущую способность грунта;
  • Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
  • Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).
