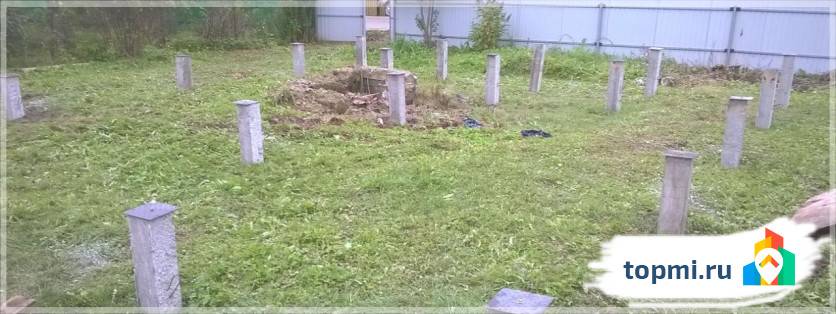

Фундамент на забивных железобетонных сваях
3
Основу фундамента составляют железобетонные сваи. Им придают вид квадратных стержней, один конец которых плоский, а второй заостренный. Забивными называют из-за способа погружения в грунт – их вколачивают с помощью специального пневматического устройства. Если расчет произведен верно, получается прочный фундамент с высокой несущей способностью.
Преимущества фундамента на ж/б сваях:
- Низкая цена и сокращение стоимости строительства;
- Высокая скорость установки;
- Глубокое залегание – несущая способность переносится на нижние слои грунта, что является одним из основных требований при возведении зданий в местностях с холодным климатом с глубоким промерзанием верхних слоев.
Сферы применения:
- Частные дома, коттеджи из бруса, бревна;
- Деревянные дачи, бани, другие конструкции, возведенные по каркасной технологии;
- Строения из кирпича, газо- и пенобетона;
- Рекламные проспекты;
- Торговые павильоны, сооружения коммерческого назначения малой этажности;
- Причалы, пирсы;
- Заборы, ограждения;
- Промышленные здания;
- ЛЭП, трубопроводы.

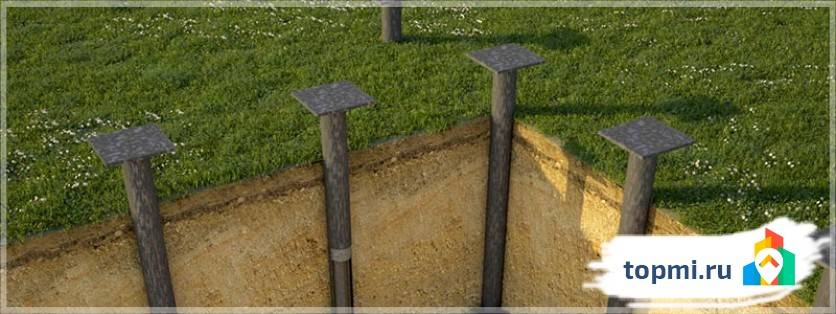

Фундамент на винтовых сваях
Свайный фундамент также считается выгодным за счет того, что сокращаются объемы земляных работ, отсюда экономия и времени, и трудозатрат. Кроме того, он на 40% дешевле обычного ленточного или монолитного. При постройке свайного фундамента можно обойтись и без тяжелой техники.
Материалом для винтовых свай служат стальные трубы. В нижней части сваи находится режущая лопасть разной формы, которая способна без особых усилий входить в грунт на нужную глубину.
Особенности:
- Такой фундамент можно возводить в любое время года;
- Обладает высокой несущей способностью;
- Возможность возведения фундамента за 1-2 дня;
- Можно использовать даже на сложном ландшафте.
Винтовой – винтовые сваи
Свая представляет собой металлический стержень. На одном конце находятся лопасти, выполняющие функцию бура. Этим концом сваи ввинчивают в грунт.
Компании выпускают сваи разного диаметра. Выбор зависит от предусмотренной нагрузки:
- Для легких садовых конструкций – 76 мм;
- Для столбов под кирпичный забор, веранду, навес – 89 мм;
- Одноэтажный каркасный дом из бруса, бревен – 108 мм;
- Конструкции из газо-, пенобетона, тяжелые постройки из бревен – 133 мм.
Выбор диаметра осуществляют на основании расчетов.
Ввиду высокой эффективности и низкой себестоимости винтовой фундамент распространен не меньше других типов. Его основные плюсы:
- Высокая скорость монтажа;
- Возможность устанавливать в любой сезон;
- Устойчивость к пучению грунта в зимнее время;
- Монтаж на местности со сложным рельефом.
Производством винтовых свай занимается множество предприятий. Высокая конкуренция на рынке способствует снижению себестоимости. В результате – имеет самый дешевый и быстровозводимый вариант по сравнению с другими вилам из нашего списка.
Столбчатый каркас
Этот тип фундамента имеет вид отдельно стоящих столбов, которые в обязательном порядке располагают по всем углам дома
Этот тип фундамента имеет вид отдельно стоящих столбов, которые в обязательном порядке располагают по всем углам дома, под несущими и наружными стенами, а также в точках пересечения стен. При этом шаг расположения опорных колонн должен быть не менее 1 метра. В среднем расстояние между столбами делают около 2 м.
Столбчатый фундамент можно изготовить из разных типов материалов, таких как:
- Кирпич или бетонные блоки;
- Монолит с обязательным армированием;
- Дерево.
Тип материала для столбов каркаса полностью зависит от массы будущего дома. Чем тяжелее будет здание, тем массивнее и крепче должны быть столбы. А опорной рамой для самого дома в случае со столбчатым фундаментом станет ростверк — специальный опоясывающий столбы каркас. Его можно изготовить из металлопроката или из монолита.
Виды фундаментов для частного дома, их особенности и устройство
Основная классификация фундаментов учитывает их конструктивные особенности. Самыми популярными являются следующие типы: ленточный, столбчатый, свайный и плитный. Также возможны различные комбинации.
Ленточный фундамент
Если посмотреть на фото ленточного фундамента, то становится понятно, откуда он получил свое название. Такой тип конструкции представляет из себя вкопанные в землю ленты, которые принимают на себя основную нагрузку от несущих элементов основной конструкции. Ленты, в свою очередь, опираются на фундаментные плиты. Таким образом, значительная часть нагрузки от стен распределяется на большую площадь.
При строительстве ленточного фундамента нет необходимости проводить подготовительные работы для грунта, поэтому он хорош, если нужно построить здание быстро. С другой стороны, он не рассчитан на большую нагрузку, поэтому оптимальным вариантом для использования ленточного фундамента являются одно- или двухэтажные дома.
Глубина заложения ленточного фундамента во многом зависит от материалов, из которых он выполнен, а также типа исполнения, выбранного при строительстве. Различают два основных вида ленточной конструкции:
- Сборный фундамент – выполняется из железобетонных блоков. Для сборки нужна специализированная техника, сами же блоки производятся на заводе.
- Монолитный – изготавливается сразу на строительной площадке (без промежуточного звена в виде завода).
Ленточный фундамент
Ленточный фундамент
Возводится ленточный фундамент в деревянной опалубке, сбить которую можно из досок толщиной 2.5–3 см. Бетонную смесь для такого основания дома из бруса клеёного или профилированного делают с использованием цемента марки не ниже М300–400 (цена на этот материал составляет 200-250 р за 50 кг). Песок обычно берут речной.
Пропорции цемент*песок*щебень должны составлять 1*3*4. Замес лучше всего делать в бетономешалке. В этом случае можно получить гораздо более однородный, а следовательно, и качественный раствор.
Высота цоколя дома из профилированного или клеёного бруса может быть любой.
Именно так заливают фундаменты специалисты компаний, занимающихся строительством зданий под ключ.
Возведение ленточного фундамента своими руками
Заливается такой фундамент под дом из бруса следующим образом:
- По методу «египетского треугольника» или «двух кривых» делается разметка. По углам будущего здания вбиваются деревянные колья. Между ними натягивается прочный неэластичный шнур;
- По разметке выкапывается траншея. Глубина её в средней полосе России обычно составляет 70–100 см. Если дом большой, для выкапывания траншеи можно нанять спецтехнику. Цена на услуги этого рода довольно-таки высока, однако таким образом можно избавить себя от очень трудоёмкой работы;
- На дно траншеи насыпается песок слоем в 20–25 см;
- Устанавливается опалубка. С внутренней стороны её стоит проложить полиэтиленом. Тогда снимать щиты после заливки будет легче. К тому же дерево может впитать воду из раствора, что приведёт к ухудшению качеств бетона;
- На песок наливается слой подбетонки толщиной в 5 см;
- После того как он застынет (примерно через сутки), на него устанавливается арматурный каркас. Вязать его рекомендуется проволокой из прута 12 мм. Расстояние от крайних прутьев каркаса до стенок опалубки должно составлять 5 см;
- Укладывают бетонную смесь. Если выполнить это за один раз не удастся, можно производить заливку слоями. Перерыв между укладками должен составлять не более 12 часов. В этом случае получится достаточно прочное основание для дома из бруса под ключ;
- В верхний слой ленты заливают анкерные болты или шпильки, на которые в дальнейшем будет производиться крепление профилированного бруса окладного венца.
Через двое суток после укладки смеси опалубку снимают. Строительство дома продолжают только после того, как лента выстоится. Полную прочность бетон набирает примерно за месяц. В течение двух недель после заливки ленту следует периодически обрызгивать водой, чтобы на ней не появились поверхностные трещины.
Бутобетонный ленточный фундамент
Бутобетонный ленточный фундамент
В качестве наполнителя для бетонной смеси обычно используется щебень. Однако, если в окрестностях участка имеется месторождение базальтовых камней, на этот материал можно не тратиться и залить бутобетонный ленточный фундамент. Строительство основания этого типа производится по той же технологии, что и обычной ленты со щебнем.
Камень лучше всего выбрать размером от 20 до 30 см. Использовать можно только прочные породы. Песчаник, к примеру, для фундамента не годится. Заливается бутобетонная лента, цена которой в конечном итоге бывает не слишком высока, для дома из профилированного или клеёного бруса так:
- На дно траншеи насыпается песок;
- Заливается бетонная подошва толщиной 15 см;
- Устанавливается опалубка;
- Заливается слой бетонной смеси в 25 см;
- В неё вдавливаются камни. Расстояние между ними должно составлять минимум 5 см;
- Далее снова заливается слой бетона и утапливаются камни.
Камни в процессе возведения фундамента стоит разложить рядом с траншеей кучками. В этом случае работать будет удобнее. На бутобетонном фундаменте так же, как и на щебёночном, можно возвести своими руками надёжный дом под ключ.
Отмостка
Схема отмостки
Летом, льющаяся с крыши дождевая вода может подтекать под фундамент, постепенно разрушая его. Чтобы этого не происходило, следует устроить отмостку. Для её заливки после возведения стен и крыши, по периметру дома нужно выкопать траншею глубиной 25 см.
На траншеи насыпается песок, перемешанный со щебнем, и укладывается слой глины. Затем устанавливается арматурный каркас и с небольшим уклоном заливается бетонная смесь. Ширина отмостки должна быть такой, чтобы льющаяся с крыши вода попадала на неё и стекала подальше от цоколя дома.
Особенности ленточных фундаментов
Схема устройства ленточного фундамента.
Следующим не менее популярным видом является ленточный фундамент под дом. Характерной особенностью таких оснований является расположение непрерывной «лентой», которая пролегает непосредственно под стенами здания (откуда, собственно, и название).
Ленточные опоры славятся своей универсальностью, которая имеет большие границы варьирования, что и дает возможность использовать их на грунтах с самой разнообразной несущей способностью и для зданий со стенами как из легких, так и из тяжелых стройматериалов. Существенными недостатками подобных оснований является их высокая стоимость и большая трудоемкость в случае закладки на большую глубину.
Ленточный фундамент под дом целесообразнее всего использовать при строительстве из тяжелых материалов, к примеру, таких как железобетон, с дальнейшим применением тяжелых деревянных перекрытий, домов с цокольным этажом или подвалом. Такие основания показывают наибольшую эффективность на непучинистых грунтах и при строительстве домов на рельефах, подверженных горизонтальным сдвигам.
Ленточные бетонные опоры зарекомендовали себя как прекрасная основа для строительства домов и прочих зданий с легкими стенами и сравнительно небольшой глубиной заложения основания. Хорошо показывают себя и на пучинистых грунтах при глубоком заложении. Профессиональные строители не рекомендуют использовать их на грунтах с минимальным показателем силы сдвига.
Свайный и столбчатый фундаменты
Возвести на фундаменте этого типа можно будет только легкую конструкцию – каркасные дома, «финские» домики, а также блочные строения.
Быстрый и надежный свайный фундамент для легкого каркасного дома
Непритязательность к грунту – подойдет плотный грунт, плывун, илистая почва. Это объясняется тем, что монтаж свай дает возможность обнаружить плотную опору на глубине до 12 метров – при том условии, что свайные пакеты погружают на расстояние 25-35 метров.
Есть возможность создать просторный погреб или подземный гараж;
Долговечность. Свайный фундамент для дома простоит больше ста лет.
Низкая несущая способность – этим и объясняется то, что капитальное кирпичное здание на этом фундаменте разместить не получится.
Необходимость дополнительной тепло- и влагоизоляции.
Виды фундаментов для дома из бруса
Столбчатый фундамент — основание в виде ряда столбов из камня или дерева, соединенных между собой ростверком. Конструкция часто заменяет свайное основание там, где оно необходимо. Монтаж столбчатого фундамента возможно на сухих песках, супесях, суглинках. Деревянные опоры-столбы заглубляются выше отметки промерзания. На пучинистых почвах столбы не применяют, т.к. силы пучения выталкивают их из земли. В качестве ростверка используется нижний брусовый венец дома, который связывается с опорами в единую конструкцию.
Столбчатый фундамент
Преимущества:
- заглубление до 50-70 см;
- минимальный объем земляных работ;
- полное отсутствие бетонных работ;
- низкая себестоимость.
Недостатки:
- ограниченная сфера применения;
- подходят только для химически нейтральных почв;
- изготовление цементной подушки для столбов.
Вывод: Столбчатый фундамент — отличная альтернатива сваям на неровной местности, но при этом грунты должны быть низкопучинистыми.
Свайно-ленточный фундамент
Свайно-ленточный фундамент — комбинированное основание с высочайшей несущей способностью. Для домов из бруса применяется на неустойчивых грунтах, когда невозможно устройство обычного ленточного основания. В качестве свай применяют винтовые или буронабивные опоры. Фундаментная лента выполняется из смеси бетона высокого класса или готовых блоков.
Важно! Для небольших деревянных домов монолитную ленту можно и нужно заменить деревянным ростверком, который будет выполнять роль обвязки свай, и воспринимать часть нагрузки от строения. Преимущества:
Преимущества:
- высокая надежность;
- срок службы 100 лет;
- минимальная усадка.
Недостатки:
- высокая себестоимость;
- трудоемкость;
- необходимость сложных расчетов.
Вывод: свайно-ленточный фундамент для дома из бруса целесообразен только на участках застройки со сложными гидрогеологическими факторами.
Ленточный фундамент
Для двухэтажного дома из бруса необходимо делать заглубленное основание. Подошва ленты может заглубляться на 50-70 см. Для легких одноэтажных домиков достаточно минимального заглубления — 10-15 см. Глубина заложения подошвы, а также высота ленты над поверхностью земли и ее ширина определяется в ходе расчета, который выполняется проектировщиками в соответствии со СНиП и СП.
Монолитный или сборный ленточный фундамент строится на стабильных почвах. Допускается использование конструкции на пучинистых грунтах при условии сооружения эффективной дренажной системы под основанием.
Преимущества:
- низкая себестоимость;
- простота строительства;
- не требуется рытье котлована.
Недостатки оснований ленточного типа:
как правило, связаны с его неправильным проектированием.
Профессиональные проектировщики обязательно учтут нюансы строения и грунтов на участке, определив все параметры основания максимально правильно.
Какой фундамент выбрать?
Давайте сравним разные виды фундамента для дома по выделенным выше ключевым показателям. Ориентируясь на приведенные данные и сопоставив их со своими приоритетами, вы сможете разобраться, какой фундамент выбрать для вашего дома.
Столбики | Лента | Плита | Бетонные сваи | Винтовые сваи | |
---|---|---|---|---|---|
Долговечность | 1-20 лет | 100 лет | 150 лет | 150 лет | 20/150 лет |
Стоимость | 500 м2 | 8000 м2 | 10000 м2 | 3000 м2 | 1500 м2 |
Длительность разработки | 1 день | 4-6 недель, желателен «отстой» | 4-6 недель, желателен «отстой» | 4-6 недель, желателен «отстой» | 1-3 дня |
Ландшафт | Без ограничений | Склоны, болотистая местность | Склоны, болотистая местность | Склоны, болотистая местность | Без ограничений |
Плитный каркас
Этот тип фундамента представляет собой прочную монолитную плиту из железобетона
Этот тип фундамента представляет собой прочную монолитную плиту из железобетона. Как правило, её толщина составляет от 50 до 80 см. В некоторых случаях монолит углубляют до 1,2 м. Плитный фундамент выдерживает большие нагрузки и способен лавировать в грунте, независимо от его сезонных пучений, сдвигов и воздействия грунтовых вод. Такое основание в народе называют плавающий.
Монтируют такое основание следующим образом:
- По периметру будущего дома выкапывают котлован нужной глубины.
- Его дно уплотняют и засыпают песчано-гравиевой подушкой толщиной 15-20 см. Сыпучие хорошо трамбуют.
- По периметру котлована устанавливают опалубку.
- В опалубку монтируют арматуру для увеличения жесткости фундамента и усиления его эксплуатационных характеристик.
- В опалубку заливают бетонный раствор в один заход.
- После полного застывания фундамента его гидроизолируют со всех открытых сторон.
Стоимость и трудоемкость монтажа
Если говорить о финансовых затратах и трудоемкости процесса, то в этом отношении ленточный фундамент проигрывает свайному – он дороже. Он подразумевает ведение земляных работ, покупку песка и гравия для «подушки», а также длительность процесса из-за необходимости выжидать, когда бетон наберет нужную прочность.
Монтаж как свайного, так и ленточного фундамента рекомендуется проводить в теплое время года в сухую ясную погоду. При отрицательных температурах заливку бетона и установку свай можно проводить, если уровень промерзания грунта не превышает 1 м. Однако в этом случае необходимо использование специального оборудования и добавление в раствор особых компонентов, чтобы бетон набрал нужную прочность. Это увеличивает стоимость монтажа.
Несмотря на то, что теоретически сваи можно забивать даже зимой, подобная установка грозит креном при таянии грунта.
С другой стороны, при наличии необходимых навыков, ленточный фундамент можно организовать своими руками, без привлечения спецтехники. Исключением станет разве что бетономешалка, необходимая для заливки фундамента большой площади. Если речь идет о небольших размерах основания, то раствор можно готовить самостоятельно непосредственно на стройплощадке.
Однако данное утверждение нельзя считать справедливым в отношении ленточных фундаментов большой площади. Дело в том, что для обеспечения высокой несущей способности раствор бетона должен заливаться единовременно. При большом фронте работ не обойтись без привлечения спецтехники и найма строительной бригады.
Организация свайного основания в большинстве случаев предполагает привлечение тяжелой спецтехники (коперных установок, экскаваторов с молотом и т. д. ). Если речь идет о системах для вибропогружения свай, то специальное оборудование может размещаться только на строительных площадках, размеры которых не менее 500 м кВ. Собственноручно можно установить только сваи, имеющие лопасти. Это будет дешевле, однако процесс окажется трудоемким и длительным.
Выходом из ситуации при необходимости строительства капитального объекта на слабых, подвижных грунтах, склонных к промерзанию, станет монтаж свайно-ленточного фундамента. Отзывы профессиональных строителей подтверждают, что данный вариант включает лучшие характеристики основания на сваях и ленточного аналога. Сваи обеспечивают устойчивость к деформированию грунта, а бетонная «полоса» принимает на себя нагрузку здания.
О том, что лучше: лента или винтовые сваи для фундамента, смотрите в следующем видео.
Какой высоты делать цоколь?
Некоторые домовладельцы считают, что если подвала не будет, то и цоколь ни к чему, можно делать фундамент заподлицо с землей.
Это ошибка. Главная задача цоколя – изолировать фасад от контакта с грунтом. А чтобы почвенные воды не поднимались из земли по бетону капиллярным путем, между фасадной и цокольной стеной укладывают слой рубероида.
Цоколь должен быть достаточно высоким независимо от материалов фасада: древесина, пено- и шлакобетон, кирпич в одинаковой мере страдают от воды.
Кроме защиты стен дома от разрушения цоколь решает и другие задачи:
- оберегает фасад от загрязнений (из-за близости земли нижняя часть дома страдает от них в наибольшей степени);
- защищает обшивку от механических повреждений (цокольная облицовка на порядки прочнее фасадной);
- компенсирует усадку из-за нагрузки от дома;
- изолирует от вредных воздействий перекрытие подвала (чаще всего деревянное);
- повышает теплоизоляционные характеристики подвала;
- придает облику дома эстетическую завершенность.
- обеспечивает его полноценную вентиляцию (продухи обычно располагаются в цокольной части фундамента);
При проектировании цоколя следует учитывать климат (среднюю температуру в холодное время), среднегодовое количество осадков. Можно определить минимальную высоту цоколя для своего участка эмпирически: в течение нескольких зим измерять глубину снежного покрова и к среднему значению добавить 10 см запаса.
Минимальная высота цоколя над землей по СНиП для южных областей – 20 см (лучше 30-40). Если дом деревянный, предпочтительно расстояние от поверхности земли от 50 до 90. При наличии подвального этажа рекомендуемая высота цоколя может достигать 2 метра.
Высокий цоколь обходится дороже низкого из-за увеличения объема работ по бетонированию. Но при расчетах экономия стоит на втором месте, на первом месте – прочность и эксплуатационные характеристики, которые во многом зависят от материала фасада.
На высоту цоколя влияет также его положение относительно фасадной стены. Есть три варианта:
западающий – плоскость цоколя утоплена внутрь относительно фасада. Возможен только если толщина фасадной стены достаточно большая;
Особенности, преимущества и недостатки столбчатых фундаментов для дома
Столбчатый фундамент для дома – это система столбов, установленных по углам и в местах пересечения стен здания, а также под несущими и тяжелыми простенками, балками и прочими местами сосредоточенной нагрузки конструкции. Чтобы столбы работали совместно, как единая конструкция, и в целях повышения устойчивости во избежание их опрокидывания и горизонтального смещения между столбами делают ростверк.
Как правило, расстояние между столбами такого фундамента составляет 150-250 см, однако может быть и больше. При расстоянии между столбами 150-250 мм ростверк представляет собой армированную перемычку. При этом запрещается связывать в единое конструктивное решение пристраиваемые крыльцо, веранду, террасу. Лучше всего сделать для этих помещений свой собственный фундамент, т.е. дом и пристраиваемые конструкции должны разделяться деформационным швом, т.к. нагрузка от крыльца несопоставима с нагрузкой от стен основного здания, а значит, и осадка у них будет очень сильно различаться.
Схема устройства столбчатого фундамента.
Лучше всего столбчатые фундаменты подходят для легких домов (с деревянными стенами, каркасных или же щитовых) и для строительства на . Помимо этого, их можно использовать и для строительства каменных зданий.
Лучше отказаться от использования столбчатых фундаментов на слабонесущих почвах, при строительстве тяжелых зданий или же домов, где планируется устройство подвала.
Столбчатый фундамент для дома имеет следующие преимущества:
- экономия средств на возведении основания;
- надежность: дом будет стоять долго;
- его можно устанавливать на промерзающие грунты;
- не нужно выполнять дополнительные работы;
- для дома возводится сравнительно быстро.
Однако столбчатый фундамент для дома имеет и свои недостатки:
- нельзя построить погреб или подвал;
- нельзя использовать на грунтах склонных к пучению и к подвижкам;
- используется только при строительстве очень легковесных зданий.
Плитный (монолитный) тип фундамента
Монолитные, также называемые плавающими – это одни из самых надежных основ для построек разного вида, расположенных на участке с плохими геологическими условиями:
Монолитная плита
- высокий уровень грунтовых вод
- пучинистый/просадочный грунт
- заболоченность
Плитные фундаменты состоят из монолитных армированных железобетонных плит, располагающихся на насыпных грунтах. Армирование производится не только по периметру, но и по всей площади конструкции. Это обеспечивает жесткость, прочность фундамента, что в свою очередь помогает в борьбе с деформациями. Особенно эти качества важны осенью или весной, когда грунты из-за перепадов температур неустойчивы.
Также плитные фундаменты используют при строительстве цокольных или подвальных помещений: они хорошо защищают от влаги. Благодаря шведским технологиям и современным гидро- и теплоизоляционным материалам большую популярность приобретают утеплённые плиты.
Если под домом планируется, к примеру, гараж, то для этого лучше использовать плитный фундамент.
Строительство монолитной основы начинают с рытья котлована спецтехникой (или вручную, если объем маленький). Котлован должен быть по периметру чуть больше самого фундамента. Дно тщательно утрамбовывают и насыпают слои песка и гравия – делают «подушку». Каждый из слоев отделяют геотекстилем. Затем производят заливку плиты в опалубку: сначала наливают тонкий слой, затем армируют его и доливают остатки бетона. После этого на такой плите устраивают монолитную ленту под стены, а сама плита сможет служить полом для подвальных помещений. Толщина такой конструкции редко превышает 0,2 м.
Преимущества монолитного фундамента:
- армированная плита не деформируется и двигается вместе с грунтом, тем самым обеспечивая устойчивость всей постройки
- плита армируется не только снаружи, но и внутри, что является причиной прочности, устойчивости и долговечности фундамента
- устойчивость к перепадам температур, оттаиваниям и промерзаниям, а также к высокой влажности
- подвижные грунты не страшны
- может использоваться в местах, где подмывание грунтовыми водами высоко. Обеспечивает водонепроницаемость
Преимущества плитного фундамента
Недостатки:
стоимость плавающих основ высока из-за большого количества земляных работ и обязательного армирования.
